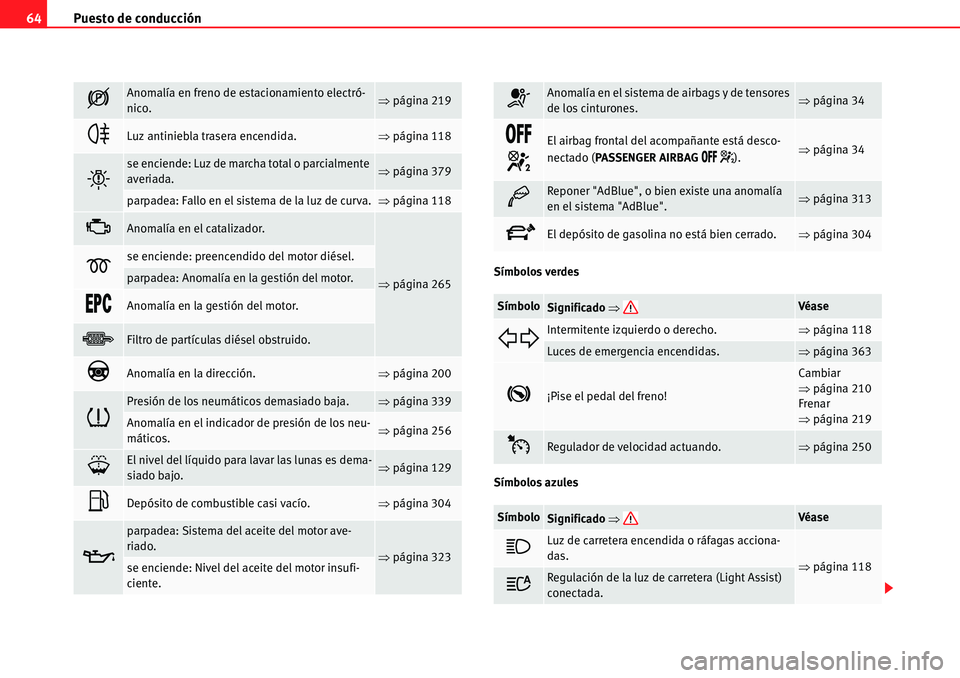

Puesto de conducción 64
Símbolos verdes
Símbolos azules
Anomalía en freno de estacionamiento electró-
nico.Ÿpágina 219

Luz antiniebla trasera encendida.Ÿpágina 118

se enciende: Luz de marcha total o parcialmente
averiada.Ÿpágina 379
parpadea: Fallo en el sistema de la luz de curva.Ÿpágina 118
BAnomalía en el catalizador.
Ÿpágina 265Dse enciende: preencendido del motor diésel.
parpadea: Anomalía en la gestión del motor.
%0#Anomalía en la gestión del motor.
¬Filtro de partículas diésel obstruido.
DAnomalía en la dirección.Ÿpágina 200
~
Presión de los neumáticos demasiado baja.Ÿpágina 339
Anomalía en el indicador de presión de los neu-
máticos.Ÿpágina 256
YEl nivel del líquido para lavar las lunas es dema-
siado bajo.Ÿpágina 129
Depósito de combustible casi vacío.Ÿpágina 304
E
parpadea: Sistema del aceite del motor ave-
riado.
Ÿpágina 323se enciende: Nivel del aceite del motor insufi-
ciente.
TAnomalía en el sistema de airbags y de tensores
de los cinturones.Ÿpágina 34
/&&
El airbag frontal del acompañante está desco-
nectado (PASSENGER AIRBAG
/&&).Ÿpágina 34
bReponer "AdBlue", o bien existe una anomalía
en el sistema "AdBlue".Ÿpágina 313
§El depósito de gasolina no está bien cerrado.Ÿpágina 304
SímboloSignificado ŸVéase

Intermitente izquierdo o derecho.Ÿpágina 118
Luces de emergencia encendidas.Ÿpágina 363
K¡Pise el pedal del freno!
Cambiar
Ÿpágina 210
Frenar
Ÿpágina 219
%Regulador de velocidad actuando.Ÿpágina 250
SímboloSignificado ŸVéase
Luz de carretera encendida o ráfagas acciona-
das.
Ÿpágina 118
+Regulación de la luz de carretera (Light Assist)
conectada.

Puesto de conducción65
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos Símbolos sin color
¡ATENCIÓN!
Si no se tienen en cuenta los testigos de advertencia y los mensajes, el
vehículo podría quedarse detenido en medio del tráfico, o se podrían
producir accidentes y heridos graves.
xNo ignorar nunca los testigos de aviso, ni los mensajes de texto.
xTan pronto como sea posible y seguro, detenga el vehículo.
xAparcar el vehículo lejos del tráfico rodado y de modo que debajo del
vehículo no queden materiales fácilmente inflamables que pudieran entrar
en contacto con el sistema de escape (p. ej.: hierba seca, combustible).
xUn vehículo averiado representa un riesgo elevado de accidente para sí
mismo y para otros usuarios de la vía. Si es necesario, encienda las luces
de emergencia y coloque el triángulo de preseñalización para llamar la
atención de otros conductores.
xAntes de abrir el capó, apagar el motor y dejar que se enfríe suficiente-
mente.
xEn cualquier vehículo, el compartimento del motor es una zona que
alberga peligros y puede causar graves lesiones Ÿpágina 318.
¡Cuidado!
Si se ignoran los testigos de control que se enciendan y los mensajes de
texto, podrían producirse averías en el vehículo.

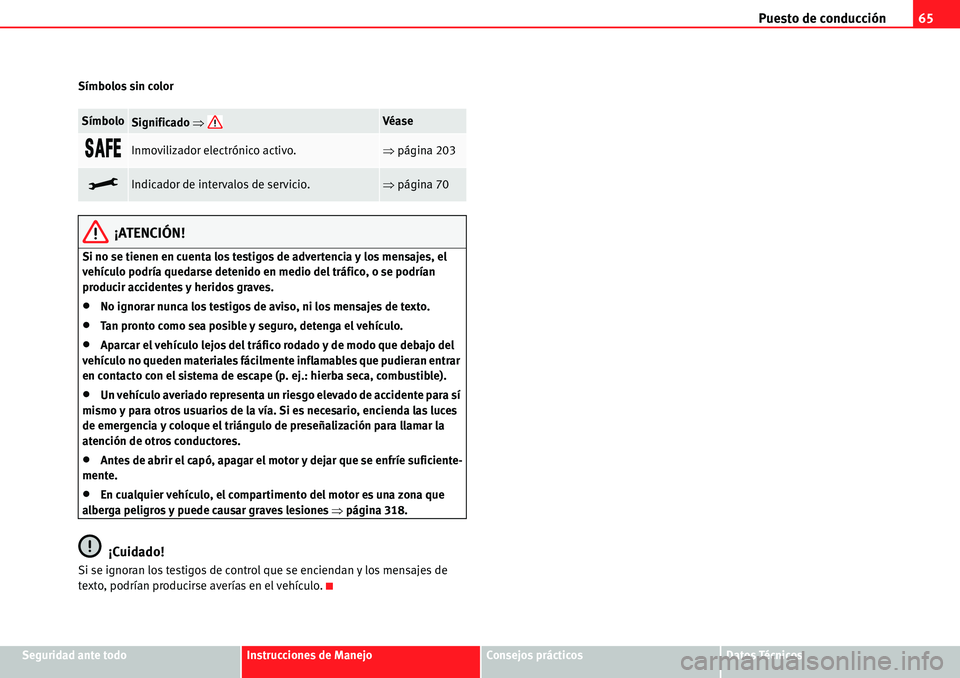

SímboloSignificado ŸVé ase
3!&%Inmovilizador electrónico activo.Ÿpágina 203
>Indicador de intervalos de servicio.Ÿpágina 70

Puesto de conducción 66

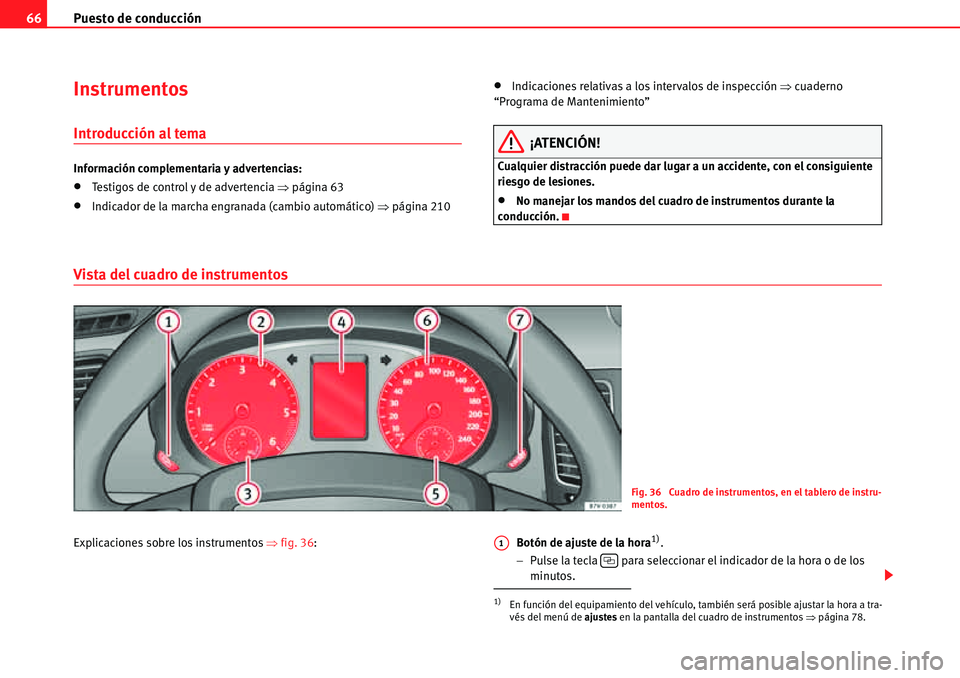

Instrumentos
Introducción al tema
Información complementaria y advertencias:
xTestigos de control y de advertencia Ÿpágina 63
xIndicador de la marcha engranada (cambio automático) Ÿpágina 210
xIndicaciones relativas a los intervalos de inspección Ÿcuaderno
“Programa de Mantenimiento”
¡ATENCIÓN!
Cualquier distracción puede dar lugar a un accidente, con el consiguiente
riesgo de lesiones.
xNo manejar los mandos del cuadro de instrumentos durante la
conducción.
Vista del cuadro de instrumentos
Explicaciones sobre los instrumentos Ÿfig. 36:Botón de ajuste de la hora1).
Pulse la tecla para seleccionar el indicador de la hora o de los
minutos.
Fig. 36 Cuadro de instrumentos, en el tablero de instru-
mentos.
1)En función del equipamiento del vehículo, también será posible ajustar la hora a tra-
vés del menú de ajustes en la pantalla del cuadro de instrumentos Ÿpágina 78.
A1
¡

Puesto de conducción67
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos Para proseguir con el ajuste, pulse la tecla Ÿpágina 66,

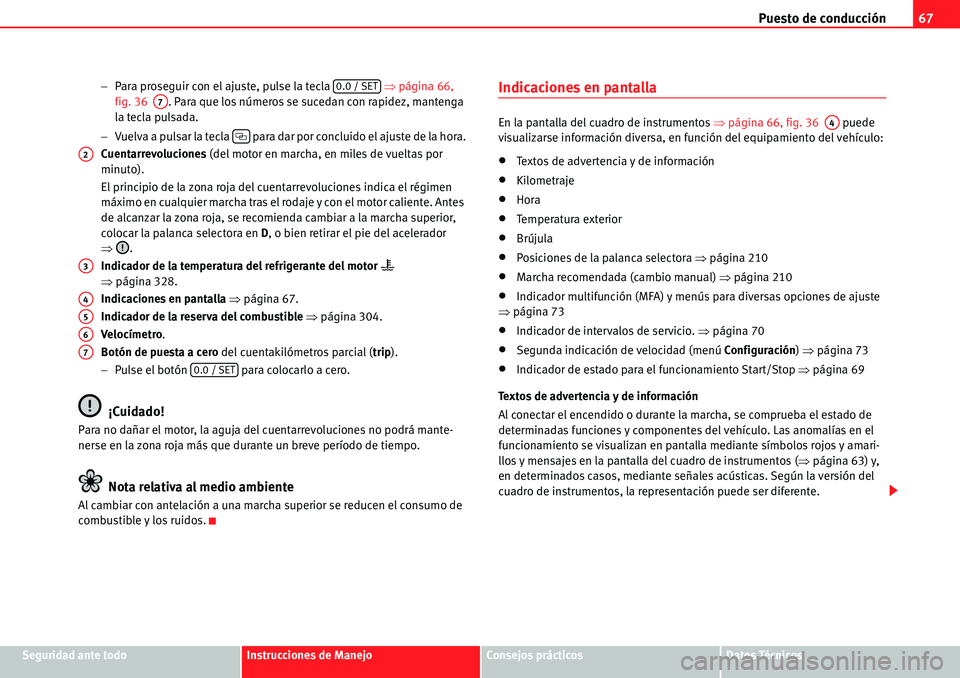

fig. 36 . Para que los números se sucedan con rapidez, mantenga
la tecla pulsada.
Vuelva a pulsar la tecla para dar por concluido el ajuste de la hora.
Cuentarrevoluciones (del motor en marcha, en miles de vueltas por
minuto).
El principio de la zona roja del cuentarrevoluciones indica el régimen
máximo en cualquier marcha tras el rodaje y con el motor caliente. Antes
de alcanzar la zona roja, se recomienda cambiar a la marcha superior,
colocar la palanca selectora enD, o bien retirar el pie del acelerador
Ÿ.
Indicador de la temperatura del refrigerante del motor
v
Ÿpágina 328.
Indicaciones en pantalla Ÿpágina 67.
Indicador de la reserva del combustible Ÿpágina 304.
Velocímetro.
Botón de puesta a cero del cuentakilómetros parcial (trip).
Pulse el botón para colocarlo a cero.
¡Cuidado!
Para no dañar el motor, la aguja del cuentarrevoluciones no podrá mante-
nerse en la zona roja más que durante un breve período de tiempo.
Nota relativa al medio ambiente
Al cambiar con antelación a una marcha superior se reducen el consumo de
combustible y los ruidos.
Indicaciones en pantalla
En la pantalla del cuadro de instrumentos Ÿpágina 66, fig. 36 puede
visualizarse información diversa, en función del equipamiento del vehículo:
xTextos de advertencia y de información
xKilometraje
xHora
xTemperatura exterior
xBrújula
xPosiciones de la palanca selectora Ÿpágina 210
xMarcha recomendada (cambio manual) Ÿpágina 210
xIndicador multifunción (MFA) y menús para diversas opciones de ajuste
Ÿpágina 73
xIndicador de intervalos de servicio. Ÿpágina 70
xSegunda indicación de velocidad (menú Configuración) Ÿpágina 73
xIndicador de estado para el funcionamiento Start/Stop Ÿpágina 69
Textos de advertencia y de información
Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en pantalla mediante símbolos rojos y amari-
llos y mensajes en la pantalla del cuadro de instrumentos (Ÿpágina 63) y,
en determinados casos, mediante señales acústicas. Según la versión del
cuadro de instrumentos, la representación puede ser diferente.
0.0 / SETA7
¡
A2
A3
A4
A5
A6
A7
0.0 / SET
A4

Puesto de conducción 68

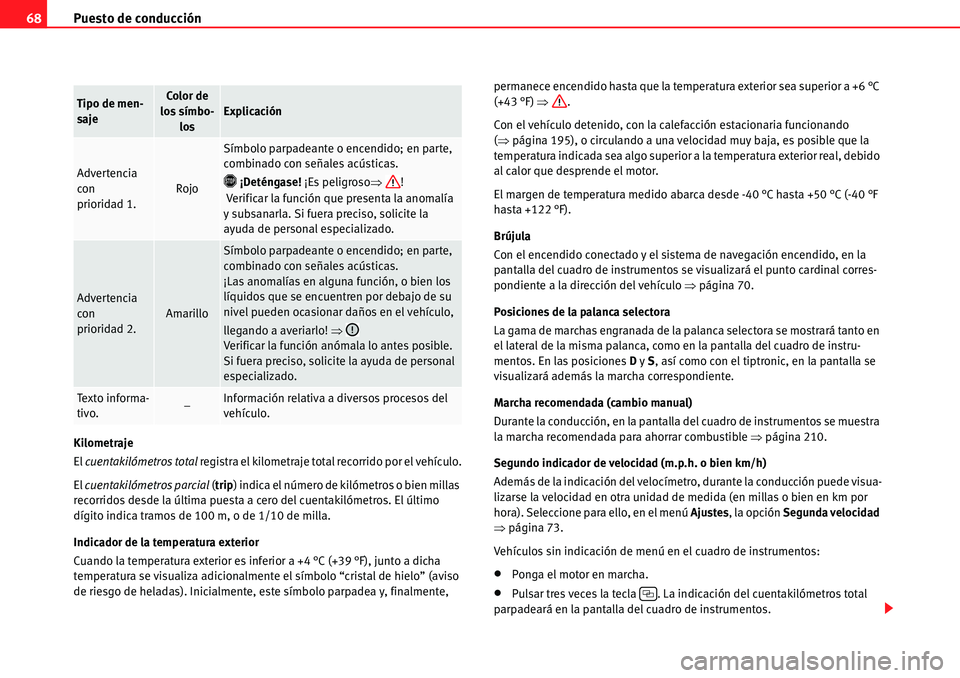

Kilometraje
El cuentakilómetros total registra el kilometraje total recorrido por el vehículo.
El cuentakilómetros parcial (trip) indica el número de kilómetros o bien millas
recorridos desde la última puesta a cero del cuentakilómetros. El último
dígito indica tramos de 100 m, o de 1/10 de milla.
Indicador de la temperatura exterior
Cuando la temperatura exterior es inferior a +4 °C (+39 °F), junto a dicha
temperatura se visualiza adicionalmente el símbolo “cristal de hielo” (aviso
de riesgo de heladas). Inicialmente, este símbolo parpadea y, finalmente, permanece encendido hasta que la temperatura exterior sea superior a +6 °C
(+43 °F) Ÿ.
Con el vehículo detenido, con la calefacción estacionaria funcionando
(Ÿpágina 195), o circulando a una velocidad muy baja, es posible que la
temperatura indicada sea algo superior a la temperatura exterior real, debido
al calor que desprende el motor.
El margen de temperatura medido abarca desde -40 °C hasta +50 °C (-40 °F
hasta +122 °F).
Brújula
Con el encendido conectado y el sistema de navegación encendido, en la
pantalla del cuadro de instrumentos se visualizará el punto cardinal corres-
pondiente a la dirección del vehículo Ÿpágina 70.
Posiciones de la palanca selectora
La gama de marchas engranada de la palanca selectora se mostrará tanto en
el lateral de la misma palanca, como en la pantalla del cuadro de instru-
mentos. En las posiciones D y S, así como con el tiptronic, en la pantalla se
visualizará además la marcha correspondiente.
Marcha recomendada (cambio manual)
Durante la conducción, en la pantalla del cuadro de instrumentos se muestra
la marcha recomendada para ahorrar combustible Ÿpágina 210.
Segundo indicador de velocidad (m.p.h. o bien km/h)
Además de la indicación del velocímetro, durante la conducción puede visua-
lizarse la velocidad en otra unidad de medida (en millas o bien en km por
hora). Seleccione para ello, en el menú Ajustes, la opción Segunda velocidad
Ÿpágina 73.
Vehículos sin indicación de menú en el cuadro de instrumentos:
xPonga el motor en marcha.
xPulsar tres veces la tecla . La indicación del cuentakilómetros total
parpadeará en la pantalla del cuadro de instrumentos.
Tipo de men-
sajeColor de
los símbo-
losExplicación
Advertencia
con
prioridad 1.Rojo
Símbolo parpadeante o encendido; en parte,
combinado con señales acústicas.
› ¡Deténgase! ¡Es peligrosoŸ!
Verificar la función que presenta la anomalía
y subsanarla. Si fuera preciso, solicite la
ayuda de personal especializado.
Advertencia
con
prioridad 2.Amarillo
Símbolo parpadeante o encendido; en parte,
combinado con señales acústicas.
¡Las anomalías en alguna función, o bien los
líquidos que se encuentren por debajo de su
nivel pueden ocasionar daños en el vehículo,
llegando a averiarlo! Ÿ
Verificar la función anómala lo antes posible.
Si fuera preciso, solicite la ayuda de personal
especializado.
Texto informa-
tivo.–Información relativa a diversos procesos del
vehículo.
¡

Puesto de conducción69
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

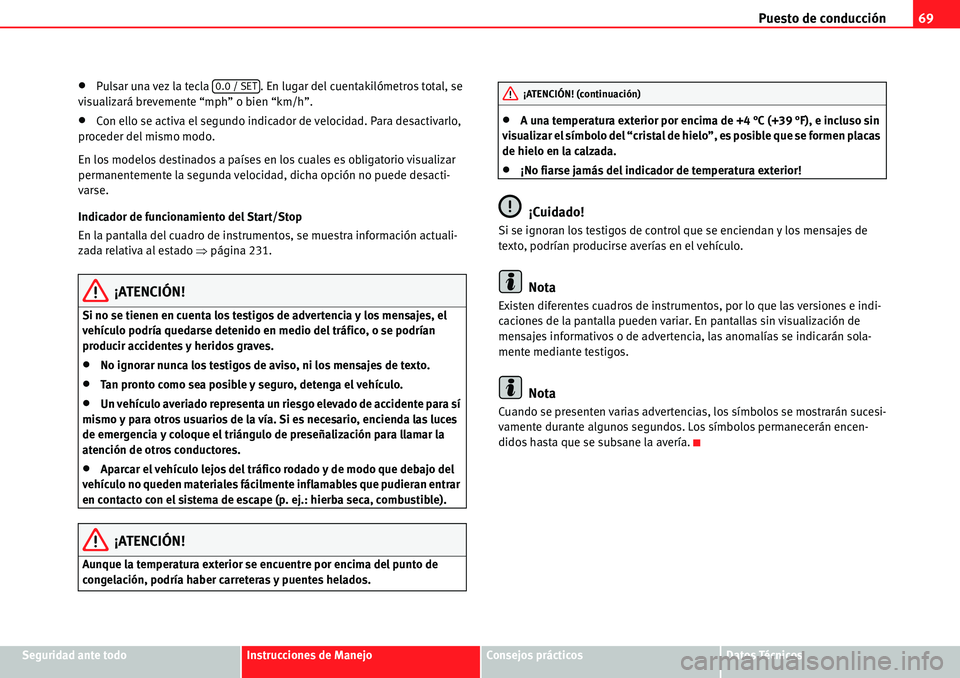

xPulsar una vez la tecla . En lugar del cuentakilómetros total, se
visualizará brevemente “mph” o bien “km/h”.
xCon ello se activa el segundo indicador de velocidad. Para desactivarlo,
proceder del mismo modo.
En los modelos destinados a países en los cuales es obligatorio visualizar
permanentemente la segunda velocidad, dicha opción no puede desacti-
varse.
Indicador de funcionamiento del Start/Stop
En la pantalla del cuadro de instrumentos, se muestra información actuali-
zada relativa al estado Ÿpágina 231.
¡ATENCIÓN!
Si no se tienen en cuenta los testigos de advertencia y los mensajes, el
vehículo podría quedarse detenido en medio del tráfico, o se podrían
producir accidentes y heridos graves.
xNo ignorar nunca los testigos de aviso, ni los mensajes de texto.
xTan pronto como sea posible y seguro, detenga el vehículo.
xUn vehículo averiado representa un riesgo elevado de accidente para sí
mismo y para otros usuarios de la vía. Si es necesario, encienda las luces
de emergencia y coloque el triángulo de preseñalización para llamar la
atención de otros conductores.
xAparcar el vehículo lejos del tráfico rodado y de modo que debajo del
vehículo no queden materiales fácilmente inflamables que pudieran entrar
en contacto con el sistema de escape (p. ej.: hierba seca, combustible).
¡ATENCIÓN!
Aunque la temperatura exterior se encuentre por encima del punto de
congelación, podría haber carreteras y puentes helados.
xA una temperatura exterior por encima de +4 °C (+39 °F), e incluso sin
visualizar el símbolo del “cristal de hielo”, es posible que se formen placas
de hielo en la calzada.
x¡No fiarse jamás del indicador de temperatura exterior!
¡Cuidado!
Si se ignoran los testigos de control que se enciendan y los mensajes de
texto, podrían producirse averías en el vehículo.
Nota
Existen diferentes cuadros de instrumentos, por lo que las versiones e indi-
caciones de la pantalla pueden variar. En pantallas sin visualización de
mensajes informativos o de advertencia, las anomalías se indicarán sola-
mente mediante testigos.
Nota
Cuando se presenten varias advertencias, los símbolos se mostrarán sucesi-
vamente durante algunos segundos. Los símbolos permanecerán encen-
didos hasta que se subsane la avería.
0.0 / SET¡ATENCIÓN! (continuación)

Puesto de conducción 70
Brújula*
Fig. 37 Zonas magnéticas.
En vehículos con sistema de navegación montado de fábrica, no será nece-
sario calibrar la brújula. La opción brújula desaparece.
La brújula de vehículos que no dispongan de sistema de navegación
montado de fábrica, se calibra permanente y automáticamente. Si se instalan
en el vehículo con posterioridad accesorios electrónicos o metálicos (telé-
fono móvil, televisor), la brújula deberá calibrarse de nuevo manualmente.
Ajustar la zona magnética
xConecte el encendido.
xSeleccionar el menú Ajustes y, seguidamente, la opción Brújula y Zona.
xSeleccionar la zona magnética correspondiente a la situación del vehí-
culo Ÿfig. 37.
xAjustar y confirmar la zona magnética (1-15).Calibrar la brújula
El requisito para calibrar la brújula es estar situado en una de las zonas
magnéticas válidas y disponer de suficiente espacio para poder trazar una
circunferencia con el vehículo.
xConecte el encendido.
xSeleccionar el menú Ajustes y, seguidamente, la opción Brújula y
Calibrar.
xConfirmar el mensaje Describir una circunferencia completa para calibrar
la brújula con y, seguidamente, trazar una circunferencia completa a
unos 10 km/h (6 mph).
Cuando se muestre el punto cardinal correspondiente en pantalla, habrá
concluido la calibración.
Indicación de intervalos de servicio
La indicación de la inspección aparece en la pantalla del cuadro de instru-
mentos Ÿpágina 66, fig. 36 .
En SEAT se distingue entre servicios con cambio del aceite del motor (Servicio
de Mantenimiento) y servicios sin cambio del aceite del motor (Servicio de
Inspección). El indicador de intervalos de servicio sólo informa de las fechas
de servicios que incluyen cambio del aceite de motor. Las fechas de los servi-
cios restantes (por ejemplo, el próximo Servicio de Inspección o cambio del
líquido de frenos), se detallan en el adhesivo situado en el montante de la
puerta, o bien en el Programa de Mantenimiento.
En vehículos con Servicio en función del tiempo o del kilometraje, los inter-
valos de servicio ya están prefijados.
En vehículos con Servicio de larga duración ("LongLife"), los intervalos se
determinan individualmente. El avance de la técnica ha hecho posible que se
reduzcan considerablemente los trabajos de mantenimiento. Gracias a la
tecnología utilizada por SEAT, con el Servicio de larga duración sólo hay que
OK
A4

Puesto de conducción71

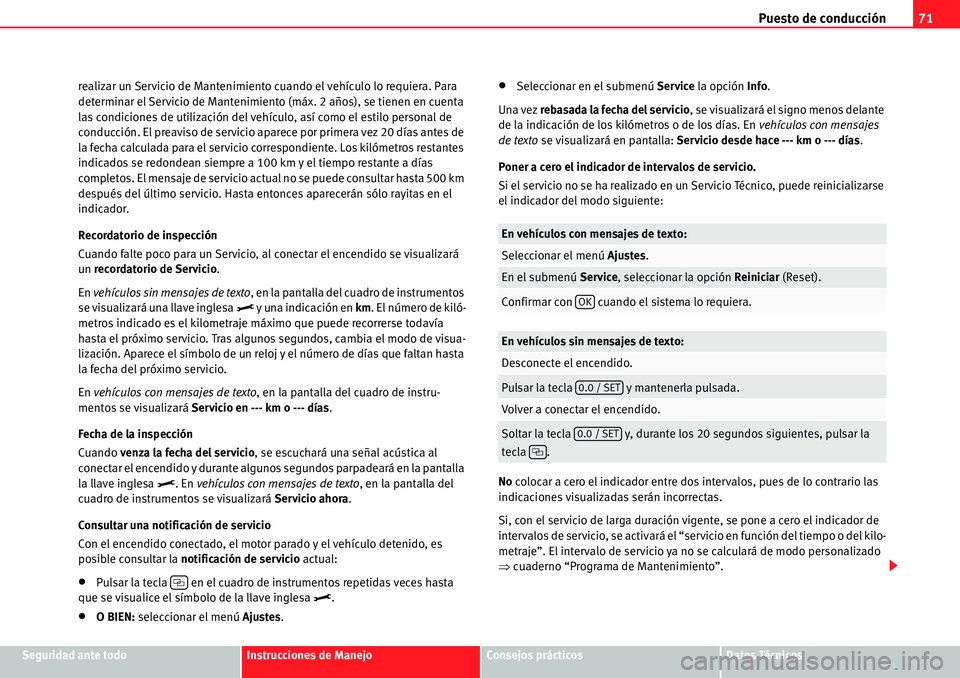

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos realizar un Servicio de Mantenimiento cuando el vehículo lo requiera. Para
determinar el Servicio de Mantenimiento (máx. 2 años), se tienen en cuenta
las condiciones de utilización del vehículo, así como el estilo personal de
conducción. El preaviso de servicio aparece por primera vez 20 días antes de
la fecha calculada para el servicio correspondiente. Los kilómetros restantes
indicados se redondean siempre a 100 km y el tiempo restante a días
completos. El mensaje de servicio actual no se puede consultar hasta 500 km
después del último servicio. Hasta entonces aparecerán sólo rayitas en el
indicador.
Recordatorio de inspección
Cuando falte poco para un Servicio, al conectar el encendido se visualizará
un recordatorio de Servicio.
En vehículos sin mensajes de texto, en la pantalla del cuadro de instrumentos
se visualizará una llave inglesa
> y una indicación en km. El número de kiló-
metros indicado es el kilometraje máximo que puede recorrerse todavía
hasta el próximo servicio. Tras algunos segundos, cambia el modo de visua-
lización. Aparece el símbolo de un reloj y el número de días que faltan hasta
la fecha del próximo servicio.
En vehículos con mensajes de texto, en la pantalla del cuadro de instru-
mentos se visualizará Servicio en --- km o --- días.
Fecha de la inspección
Cuando venza la fecha del servicio, se escuchará una señal acústica al
conectar el encendido y durante algunos segundos parpadeará en la pantalla
la llave inglesa
>. En vehículos con mensajes de texto, en la pantalla del
cuadro de instrumentos se visualizará Servicio ahora.
Consultar una notificación de servicio
Con el encendido conectado, el motor parado y el vehículo detenido, es
posible consultar la notificación de servicio actual:
xPulsar la tecla en el cuadro de instrumentos repetidas veces hasta
que se visualice el símbolo de la llave inglesa>.
xO BIEN: seleccionar el menú Ajustes.
xSeleccionar en el submenú Service la opción Info.
Una vez rebasada la fecha del servicio, se visualizará el signo menos delante
de la indicación de los kilómetros o de los días. En vehículos con mensajes
de texto se visualizará en pantalla: Servicio desde hace --- km o --- días.
Poner a cero el indicador de intervalos de servicio.
Si el servicio no se ha realizado en un Servicio Técnico, puede reinicializarse
el indicador del modo siguiente:
No colocar a cero el indicador entre dos intervalos, pues de lo contrario las
indicaciones visualizadas serán incorrectas.
Si, con el servicio de larga duración vigente, se pone a cero el indicador de
intervalos de servicio, se activará el “servicio en función del tiempo o del kilo-
metraje”. El intervalo de servicio ya no se calculará de modo personalizado
Ÿcuaderno “Programa de Mantenimiento”.
¡
En vehículos con mensajes de texto:
Seleccionar el menú Ajustes.
En el submenú Service, seleccionar la opción Reiniciar (Reset).
Confirmar con cuando el sistema lo requiera.
En vehículos sin mensajes de texto:
Desconecte el encendido.
Pulsar la tecla y mantenerla pulsada.
Volver a conectar el encendido.
Soltar la tecla y, durante los 20 segundos siguientes, pulsar la
tecla .
OK
0.0 / SET
0.0 / SET
¡
