2010 Seat Alhambra Manual del propietario (in Spanish)

Situaciones diversas 376

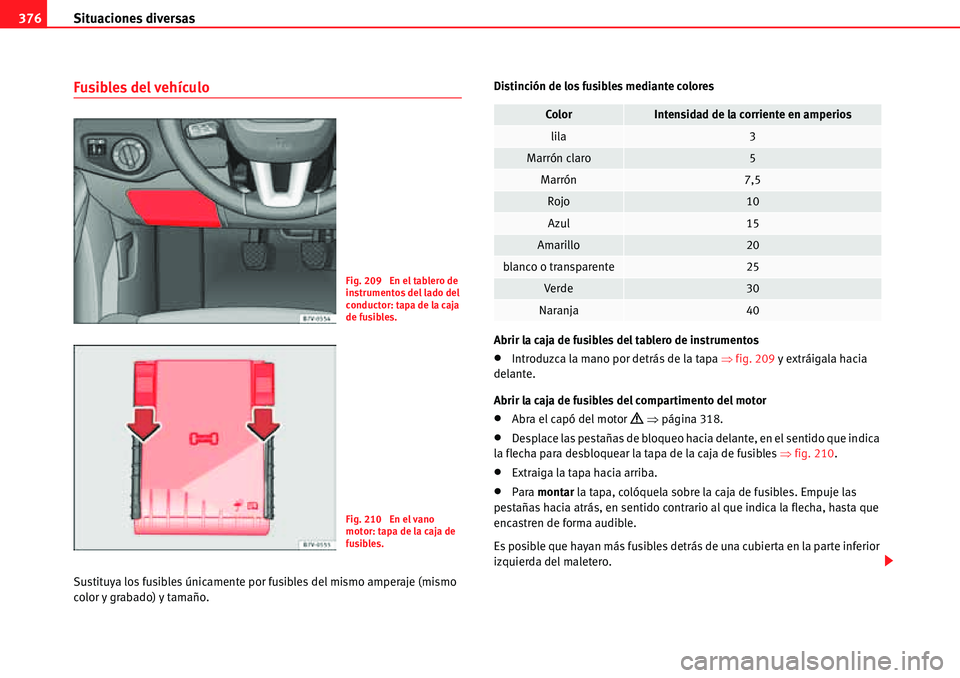

Fusibles del vehículo
Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo
color y grabado) y tamaño.Distinción de los fusibles mediante colores
Abrir la caja de fusibles del tablero de instrumentos
xIntroduzca la mano por detrás de la tapa Ÿfig. 209 y extráigala hacia
delante.
Abrir la caja de fusibles del compartimento del motor
xAbra el capó del motor ’ Ÿpágina 318.
xDesplace las pestañas de bloqueo hacia delante, en el sentido que indica
la flecha para desbloquear la tapa de la caja de fusibles Ÿfig. 210.
xExtraiga la tapa hacia arriba.
xPara montar la tapa, colóquela sobre la caja de fusibles. Empuje las
pestañas hacia atrás, en sentido contrario al que indica la flecha, hasta que
encastren de forma audible.
Es posible que hayan más fusibles detrás de una cubierta en la parte inferior
izquierda del maletero.
Fig. 209 En el tablero de
instrumentos del lado del
conductor: tapa de la caja
de fusibles.
Fig. 210 En el vano
motor: tapa de la caja de
fusibles.
ColorIntensidad de la corriente en amperios
lila3
Marrón claro5
Marrón7,5
Rojo10
Azul15
Amarillo20
blanco o transparente25
Ve r d e30
Naranja40

Situaciones diversas377
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

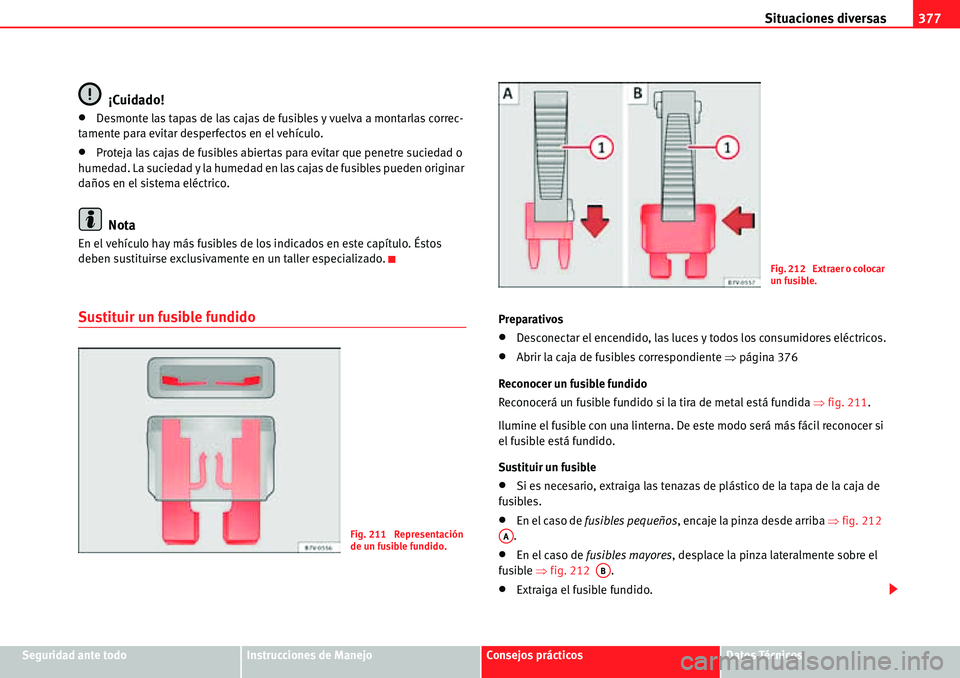

¡Cuidado!
xDesmonte las tapas de las cajas de fusibles y vuelva a montarlas correc-
tamente para evitar desperfectos en el vehículo.
xProteja las cajas de fusibles abiertas para evitar que penetre suciedad o
humedad. La suciedad y la humedad en las cajas de fusibles pueden originar
daños en el sistema eléctrico.
Nota
En el vehículo hay más fusibles de los indicados en este capítulo. Éstos
deben sustituirse exclusivamente en un taller especializado.
Sustituir un fusible fundidoPreparativos
xDesconectar el encendido, las luces y todos los consumidores eléctricos.
xAbrir la caja de fusibles correspondiente Ÿpágina 376
Reconocer un fusible fundido
Reconocerá un fusible fundido si la tira de metal está fundida Ÿfig. 211.
Ilumine el fusible con una linterna. De este modo será más fácil reconocer si
el fusible está fundido.
Sustituir un fusible
xSi es necesario, extraiga las tenazas de plástico de la tapa de la caja de
fusibles.
xEn el caso de fusibles pequeños, encaje la pinza desde arriba Ÿfig. 212
.
xEn el caso de fusibles mayores, desplace la pinza lateralmente sobre el
fusible Ÿfig. 212 .
xExtraiga el fusible fundido.
Fig. 211 Representación
de un fusible fundido.
Fig. 212 Extraer o colocar
un fusible.
AA
AB

Situaciones diversas 378

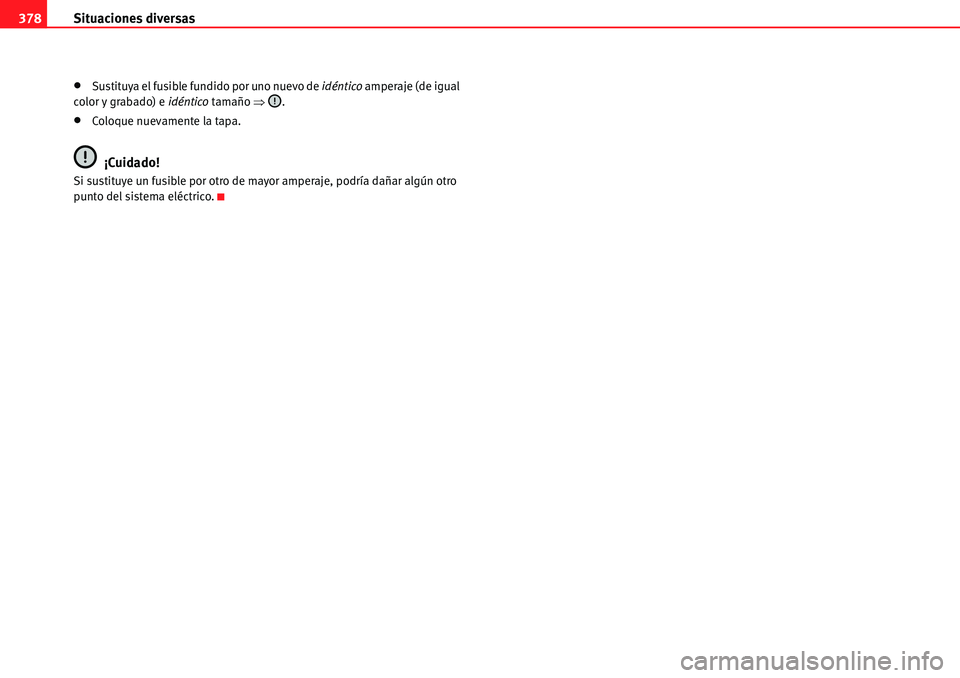

xSustituya el fusible fundido por uno nuevo de idéntico amperaje (de igual
color y grabado) e idéntico tamaño Ÿ.
xColoque nuevamente la tapa.
¡Cuidado!
Si sustituye un fusible por otro de mayor amperaje, podría dañar algún otro
punto del sistema eléctrico.

Situaciones diversas379
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

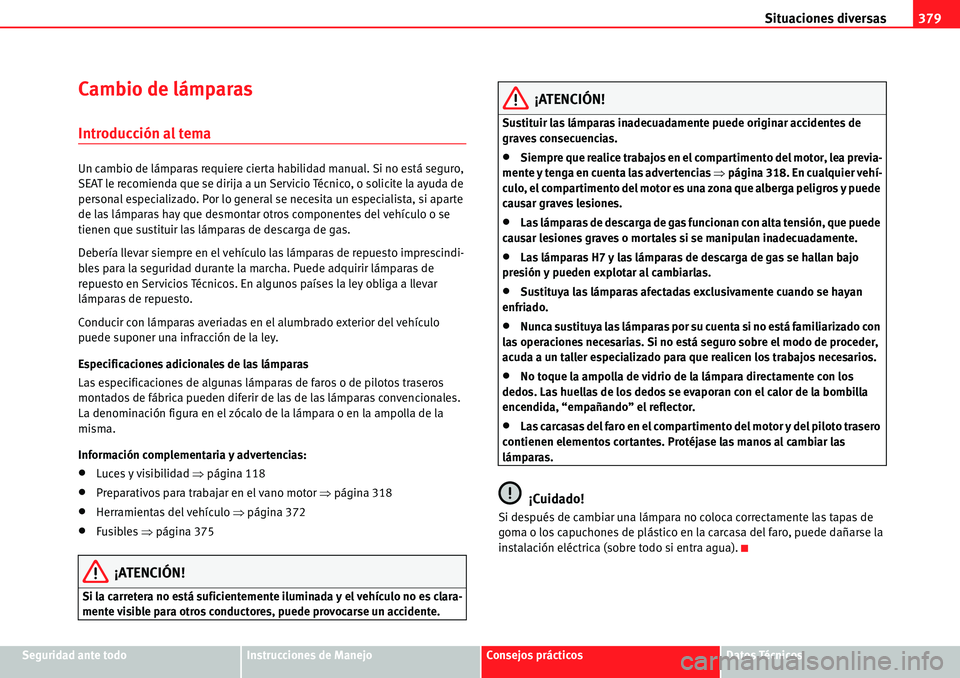

Cambio de lámparas
Introducción al tema
Un cambio de lámparas requiere cierta habilidad manual. Si no está seguro,
SEAT le recomienda que se dirija a un Servicio Técnico, o solicite la ayuda de
personal especializado. Por lo general se necesita un especialista, si aparte
de las lámparas hay que desmontar otros componentes del vehículo o se
tienen que sustituir las lámparas de descarga de gas.
Debería llevar siempre en el vehículo las lámparas de repuesto imprescindi-
bles para la seguridad durante la marcha. Puede adquirir lámparas de
repuesto en Servicios Técnicos. En algunos países la ley obliga a llevar
lámparas de repuesto.
Conducir con lámparas averiadas en el alumbrado exterior del vehículo
puede suponer una infracción de la ley.
Especificaciones adicionales de las lámparas
Las especificaciones de algunas lámparas de faros o de pilotos traseros
montados de fábrica pueden diferir de las de las lámparas convencionales.
La denominación figura en el zócalo de la lámpara o en la ampolla de la
misma.
Información complementaria y advertencias:
xLuces y visibilidad Ÿpágina 118
xPreparativos para trabajar en el vano motor Ÿpágina 318
xHerramientas del vehículo Ÿpágina 372
xFusibles Ÿpágina 375
¡ATENCIÓN!
Si la carretera no está suficientemente iluminada y el vehículo no es clara-
mente visible para otros conductores, puede provocarse un accidente.
¡ATENCIÓN!
Sustituir las lámparas inadecuadamente puede originar accidentes de
graves consecuencias.
xSiempre que realice trabajos en el compartimento del motor, lea previa-
mente y tenga en cuenta las advertencias Ÿpágina 318. En cualquier vehí-
culo, el compartimento del motor es una zona que alberga peligros y puede
causar graves lesiones.
xLas lámparas de descarga de gas funcionan con alta tensión, que puede
causar lesiones graves o mortales si se manipulan inadecuadamente.
xLas lámparas H7 y las lámparas de descarga de gas se hallan bajo
presión y pueden explotar al cambiarlas.
xSustituya las lámparas afectadas exclusivamente cuando se hayan
enfriado.
xNunca sustituya las lámparas por su cuenta si no está familiarizado con
las operaciones necesarias. Si no está seguro sobre el modo de proceder,
acuda a un taller especializado para que realicen los trabajos necesarios.
xNo toque la ampolla de vidrio de la lámpara directamente con los
dedos. Las huellas de los dedos se evaporan con el calor de la bombilla
encendida, “empañando” el reflector.
xLas carcasas del faro en el compartimento del motor y del piloto trasero
contienen elementos cortantes. Protéjase las manos al cambiar las
lámparas.
¡Cuidado!
Si después de cambiar una lámpara no coloca correctamente las tapas de
goma o los capuchones de plástico en la carcasa del faro, puede dañarse la
instalación eléctrica (sobre todo si entra agua).

Situaciones diversas 380

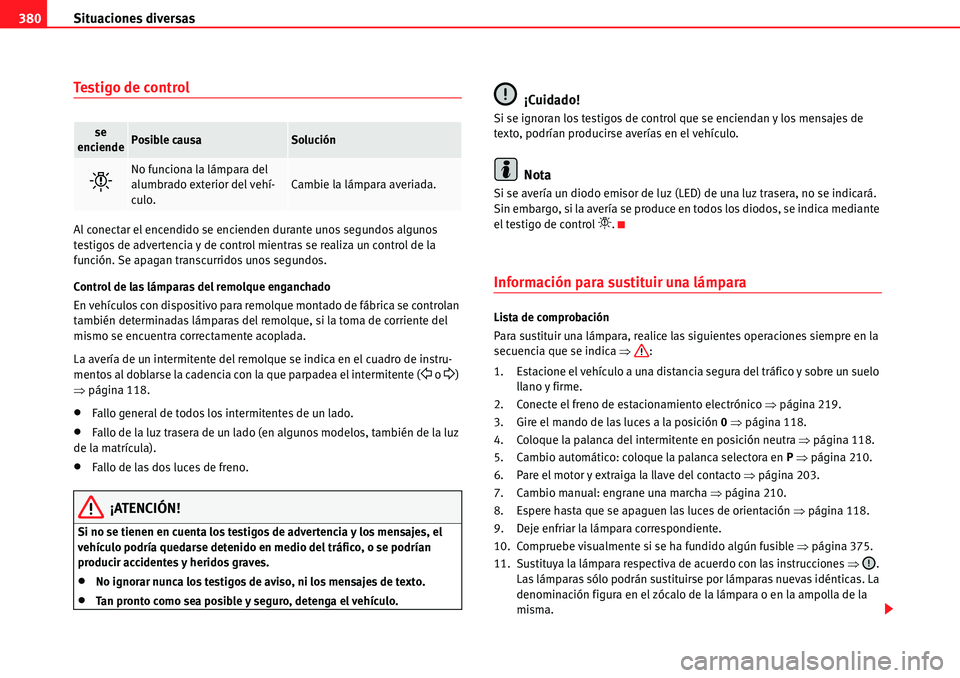

Testigo de control
Al conectar el encendido se encienden durante unos segundos algunos
testigos de advertencia y de control mientras se realiza un control de la
función. Se apagan transcurridos unos segundos.
Control de las lámparas del remolque enganchado
En vehículos con dispositivo para remolque montado de fábrica se controlan
también determinadas lámparas del remolque, si la toma de corriente del
mismo se encuentra correctamente acoplada.
La avería de un intermitente del remolque se indica en el cuadro de instru-
mentos al doblarse la cadencia con la que parpadea el intermitente (
 o
)
Ÿpágina 118.
xFallo general de todos los intermitentes de un lado.
xFallo de la luz trasera de un lado (en algunos modelos, también de la luz
de la matrícula).
xFallo de las dos luces de freno.
¡ATENCIÓN!
Si no se tienen en cuenta los testigos de advertencia y los mensajes, el
vehículo podría quedarse detenido en medio del tráfico, o se podrían
producir accidentes y heridos graves.
xNo ignorar nunca los testigos de aviso, ni los mensajes de texto.
xTan pronto como sea posible y seguro, detenga el vehículo.
¡Cuidado!
Si se ignoran los testigos de control que se enciendan y los mensajes de
texto, podrían producirse averías en el vehículo.
Nota
Si se avería un diodo emisor de luz (LED) de una luz trasera, no se indicará.
Sin embargo, si la avería se produce en todos los diodos, se indica mediante
el testigo de control
.
Información para sustituir una lámpara
Lista de comprobación
Para sustituir una lámpara, realice las siguientes operaciones siempre en la
secuencia que se indica Ÿ:
1. Estacione el vehículo a una distancia segura del tráfico y sobre un suelo
llano y firme.
2. Conecte el freno de estacionamiento electrónico Ÿpágina 219.
3. Gire el mando de las luces a la posición 0 Ÿpágina 118.
4. Coloque la palanca del intermitente en posición neutra Ÿpágina 118.
5. Cambio automático: coloque la palanca selectora en P Ÿpágina 210.
6. Pare el motor y extraiga la llave del contacto Ÿpágina 203.
7. Cambio manual: engrane una marcha Ÿpágina 210.
8. Espere hasta que se apaguen las luces de orientación Ÿpágina 118.
9. Deje enfriar la lámpara correspondiente.
10. Compruebe visualmente si se ha fundido algún fusible Ÿpágina 375.
11. Sustituya la lámpara respectiva de acuerdo con las instrucciones Ÿ.
Las lámparas sólo podrán sustituirse por lámparas nuevas idénticas. La
denominación figura en el zócalo de la lámpara o en la ampolla de la
misma.
se
enciendePosible causaSolución

No funciona la lámpara del
alumbrado exterior del vehí-
culo.Cambie la lámpara averiada.

Situaciones diversas381
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos 12. Por regla general, no toque la ampolla de vidrio de la lámpara directa-

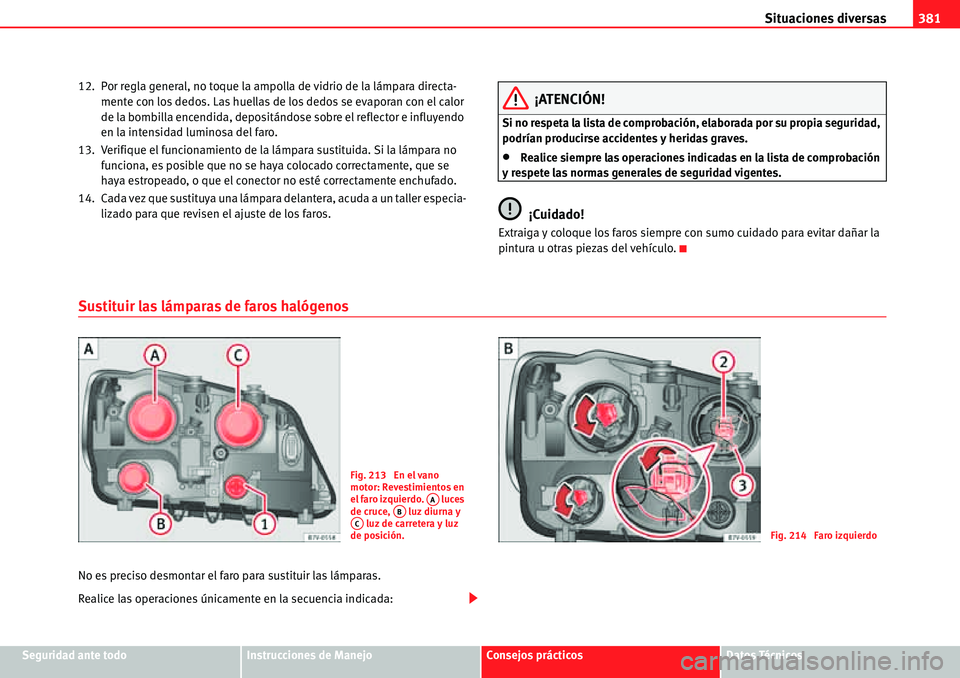

mente con los dedos. Las huellas de los dedos se evaporan con el calor
de la bombilla encendida, depositándose sobre el reflector e influyendo
en la intensidad luminosa del faro.
13. Verifique el funcionamiento de la lámpara sustituida. Si la lámpara no
funciona, es posible que no se haya colocado correctamente, que se
haya estropeado, o que el conector no esté correctamente enchufado.
14. Cada vez que sustituya una lámpara delantera, acuda a un taller especia-
lizado para que revisen el ajuste de los faros.
¡ATENCIÓN!
Si no respeta la lista de comprobación, elaborada por su propia seguridad,
podrían producirse accidentes y heridas graves.
xRealice siempre las operaciones indicadas en la lista de comprobación
y respete las normas generales de seguridad vigentes.
¡Cuidado!
Extraiga y coloque los faros siempre con sumo cuidado para evitar dañar la
pintura u otras piezas del vehículo.
Sustituir las lámparas de faros halógenos
No es preciso desmontar el faro para sustituir las lámparas.
Realice las operaciones únicamente en la secuencia indicada:
Fig. 213 En el vano
motor: Revestimientos en
el faro izquierdo. luces
de cruce, luz diurna y
luz de carretera y luz
de posición.
AAABACFig. 214 Faro izquierdo

Situaciones diversas 382

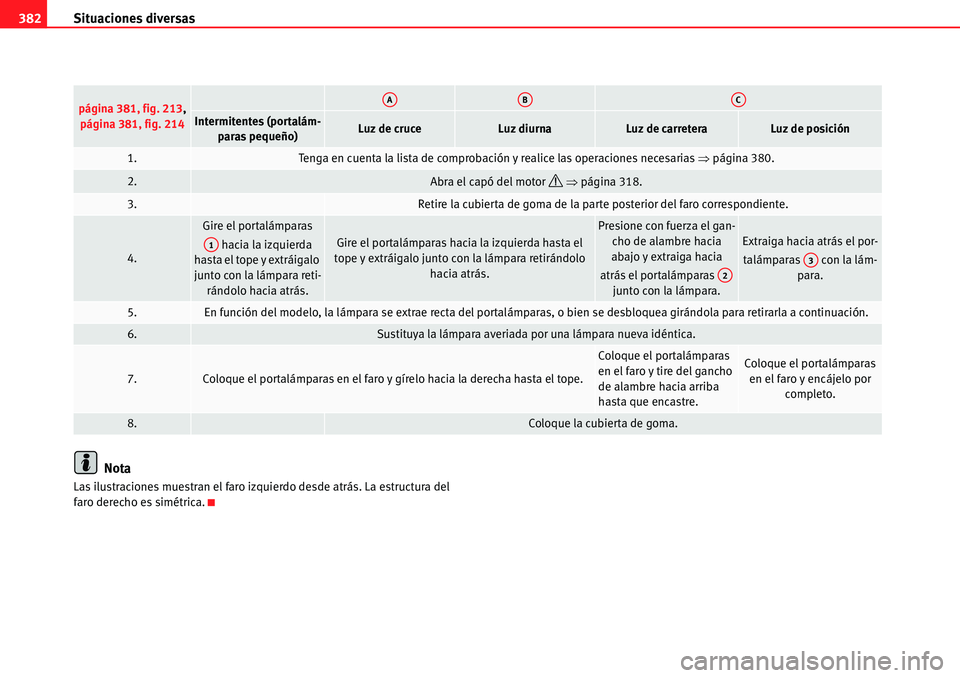

Nota
Las ilustraciones muestran el faro izquierdo desde atrás. La estructura del
faro derecho es simétrica.
página 381, fig. 213,
página 381, fig. 214 Intermitentes (portalám-
paras pequeño)Luz de cruceLuz diurnaLuz de carreteraLuz de posición
1.Tenga en cuenta la lista de comprobación y realice las operaciones necesarias Ÿpágina 380.
2.Abra el capó del motor ’ Ÿpágina 318.
3.Retire la cubierta de goma de la parte posterior del faro correspondiente.
4.
Gire el portalámparas
hacia la izquierda
hasta el tope y extráigalo
junto con la lámpara reti-
rándolo hacia atrás.
Gire el portalámparas hacia la izquierda hasta el
tope y extráigalo junto con la lámpara retirándolo
hacia atrás.
Presione con fuerza el gan-
cho de alambre hacia
abajo y extraiga hacia
atrás el portalámparas
junto con la lámpara.Extraiga hacia atrás el por-
talámparas con la lám-
para.
5.En función del modelo, la lámpara se extrae recta del portalámparas, o bien se desbloquea girándola para retirarla a continuación.
6.Sustituya la lámpara averiada por una lámpara nueva idéntica.
7.Coloque el portalámparas en el faro y gírelo hacia la derecha hasta el tope.
Coloque el portalámparas
en el faro y tire del gancho
de alambre hacia arriba
hasta que encastre.Coloque el portalámparas
en el faro y encájelo por
completo.
8.Coloque la cubierta de goma.
AAABAC
A1
A2A3

Situaciones diversas383
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

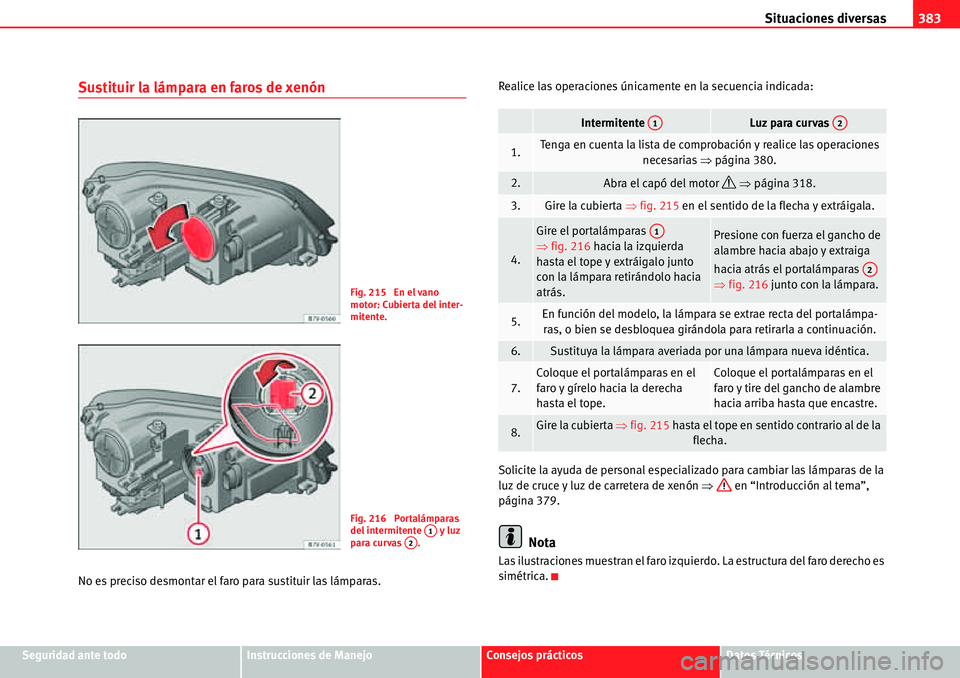

Sustituir la lámpara en faros de xenón
No es preciso desmontar el faro para sustituir las lámparas.Realice las operaciones únicamente en la secuencia indicada:
Solicite la ayuda de personal especializado para cambiar las lámparas de la
luz de cruce y luz de carretera de xenón Ÿ en “Introducción al tema”,
página 379.
Nota
Las ilustraciones muestran el faro izquierdo. La estructura del faro derecho es
simétrica.
Fig. 215 En el vano
motor: Cubierta del inter-
mitente.
Fig. 216 Portalámparas
del intermitente y luz
para curvas .A1A2
Intermitente Luz para curvas
1.Tenga en cuenta la lista de comprobación y realice las operaciones
necesarias Ÿpágina 380.
2.Abra el capó del motor ’ Ÿpágina 318.
3.Gire la cubierta Ÿfig. 215 en el sentido de la flecha y extráigala.
4.
Gire el portalámparas
Ÿfig. 216 hacia la izquierda
hasta el tope y extráigalo junto
con la lámpara retirándolo hacia
atrás.Presione con fuerza el gancho de
alambre hacia abajo y extraiga
hacia atrás el portalámparas
Ÿfig. 216 junto con la lámpara.
5.En función del modelo, la lámpara se extrae recta del portalámpa-
ras, o bien se desbloquea girándola para retirarla a continuación.
6.Sustituya la lámpara averiada por una lámpara nueva idéntica.
7.Coloque el portalámparas en el
faro y gírelo hacia la derecha
hasta el tope.Coloque el portalámparas en el
faro y tire del gancho de alambre
hacia arriba hasta que encastre.
8.Gire la cubierta Ÿfig. 215 hasta el tope en sentido contrario al de la
flecha.
A1A2
A1
A2
