2010 OPEL MERIVA Betriebsanleitung (in German)

43
Sitze, Innenraum

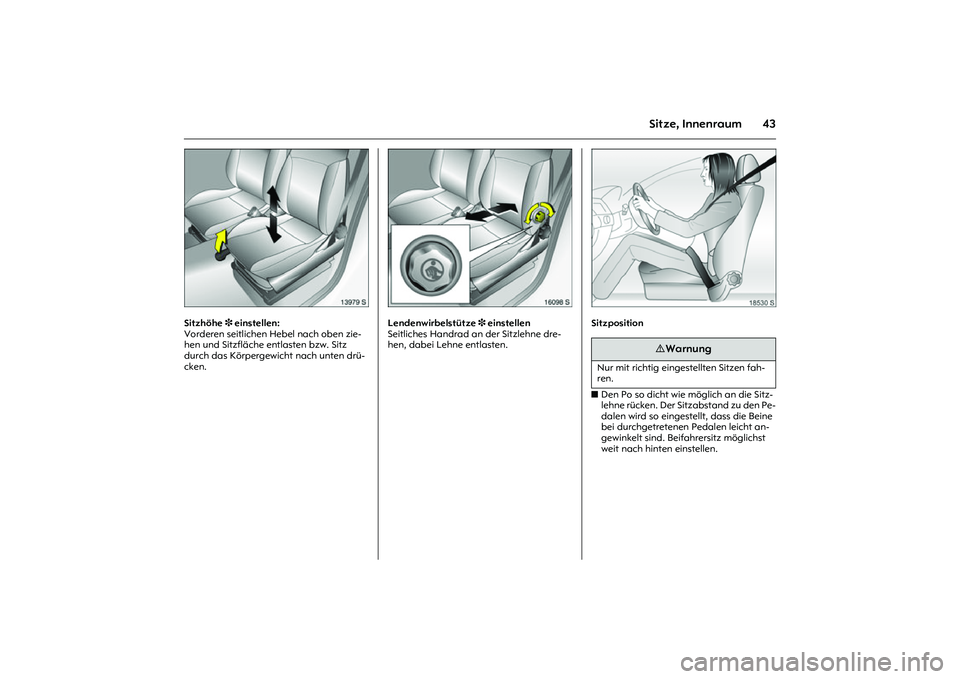

Picture no: 13979s.tif
Sitzhöhe 3 einstellen:
Vorderen seitlichen Hebel nach oben zie-
hen und Sitzfläche entlasten bzw. Sitz
durch das Körpergewicht nach unten drü-
cken.
Picture no: 16098s.tif
Lendenwirbelstütze 3 einstellen
Seitliches Handrad an der Sitzlehne dre-
hen, dabei Lehne entlasten.
Picture no: 18530s.tif
Sitzposition
zDen Po so dicht wie möglich an die Sitz-
lehne rücken. Der Sitzabstand zu den Pe-
dalen wird so eingestellt, dass die Beine
bei durchgetretenen Pedalen leicht an-
gewinkelt sind. Beifahrersitz möglichst
weit nach hinten einstellen.
9 Warnung
Nur mit richtig eingestellten Sitzen fah-
ren.

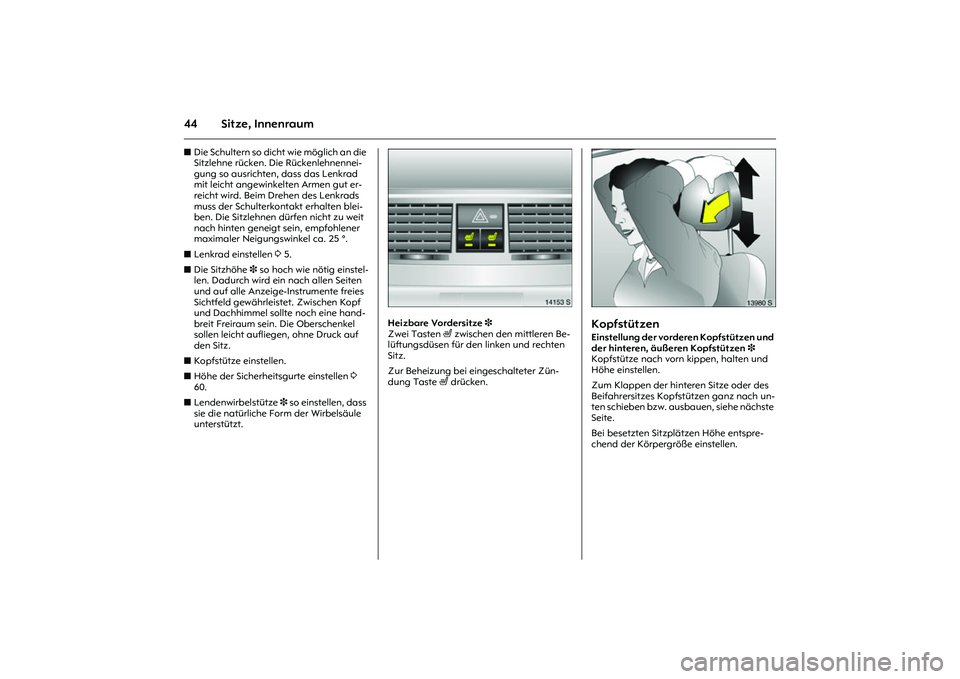

44 Sitze, InnenraumzDie Schultern so dicht wie möglich an die
Sitzlehne rücken. Die Rückenlehnennei-
gung so ausrichten, dass das Lenkrad
mit leicht angewinkelten Armen gut er-
reicht wird. Beim Drehen des Lenkrads
muss der Schulterkontakt erhalten blei-
ben. Die Sitzlehnen dürfen nicht zu weit
nach hinten geneigt sein, empfohlener
maximaler Neigungswinkel ca. 25 °.
zLenkrad einstellen 3 5.
zDie Sitzhöhe 3 so hoch wie nötig einstel-
len. Dadurch wird ein nach allen Seiten
und auf alle Anzeige-Instrumente freies
Sichtfeld gewährleistet. Zwischen Kopf
und Dachhimmel sollte noch eine hand-
breit Freiraum sein. Die Oberschenkel
sollen leicht aufliegen, ohne Druck auf
den Sitz.
zKopfstütze einstellen.
zHöhe der Sicherheitsgurte einstellen 3
60.
zLendenwirbelstütze 3 so einstellen, dass
sie die natürliche Form der Wirbelsäule
unterstützt.
Picture no: 14153s.tif
Heizbare Vordersitze 3
Zwei Tasten ß zwischen den mittleren Be-
lüftungsdüsen für den linken und rechten
Sitz.
Zur Beheizung bei eingeschalteter Zün-
dung Taste ß drücken.
Picture no: 13980s.tif
Kopfstützen Einstellung der vorderen Kopfstützen und
der hinteren, äußeren Kopfstützen 3
Kopfstütze nach vorn kippen, halten und
Höhe einstellen.
Zum Klappen der hinteren Sitze oder des
Beifahrersitzes Kopfstützen ganz nach un-
ten schieben bzw. ausbauen, siehe nächste
Seite.
Bei besetzten Sitzplätzen Höhe entspre-
chend der Körpergröße einstellen.

45
Sitze, Innenraum

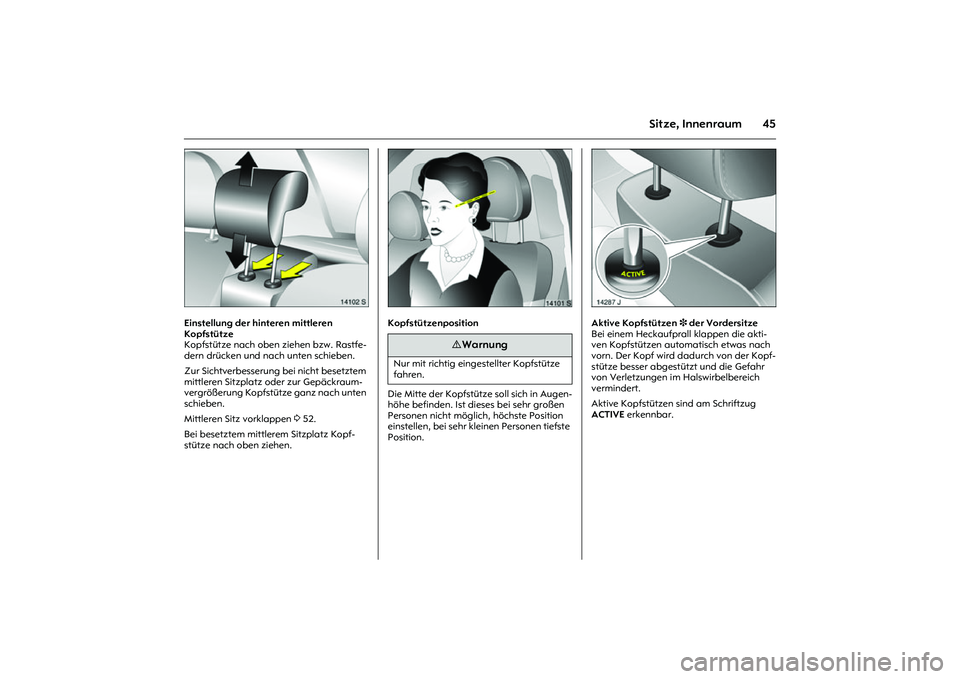

Picture no: 14102s.tif
Einstellung der hinteren mittleren
Kopfstütze
Kopfstütze nach oben ziehen bzw. Rastfe-
dern drücken und nach unten schieben.
Zur Sichtverbesserung bei nicht besetztem
mittleren Sitzplatz oder zur Gepäckraum-
vergrößerung Kopfstütze ganz nach unten
schieben.
Mittleren Sitz vorklappen 3 52.
Bei besetztem mittlerem Sitzplatz Kopf-
stütze nach oben ziehen.
Picture no: 14101s.tif
Kopfstützenposition
Die Mitte der Kopfstütze soll sich in Augen-
höhe befinden. Ist dieses bei sehr großen
Personen nicht möglich, höchste Position
einstellen, bei sehr kleinen Personen tiefste
Position.
Picture no: 14287j.tif
Aktive Kopfstützen 3 der Vordersitze
Bei einem Heckaufprall klappen die akti-
ven Kopfstützen automatisch etwas nach
vorn. Der Kopf wird dadurch von der Kopf-
stütze besser abgestützt und die Gefahr
von Verletzungen im Halswirbelbereich
vermindert.
Aktive Kopfstützen sind am Schriftzug
ACTIVE erkennbar.
9 Warnung
Nur mit richtig eingestellter Kopfstütze
fahren.

46 Sitze, Innenraum
Picture no: 11581s.tif
Ausbau
Beide Rastfedern durch Drücken entrie-
geln, Kopfstütze herausziehen.
Zum Klappen der Rücksitzlehnen 3 3 51,
hintere Kopfstützen ganz nach unten
schieben.
Hinweise
Nur freigegebene Gegenstände oder Bau-
teile an der Kopfstütze des nicht besetzten
Beifahrersitzes befestigen.
Picture no: 14738s.tif
Armlehne
3
Armlehne am Fahrersitz
Hochgestellte Armlehne gegen Widerstand
nach hinten drücken und nach unten klap-
pen.
Durch Anheben kann die Armlehne stufen-
weise in verschiedenen Positionen einge-
stellt werden.
Wird die Armlehne nicht benötigt, kann sie
hochgeklappt werden.
Armlehne 3 zwischen den hinteren Sitzen
Siehe „Travel Assistant, Armlehne“ 3 47.
Picture no: 14304s.tif
Travel Assistant
3
Der Travel Assistant beinhaltet
zArmlehne,
zAblagefach,
zGetränkehalter.
Der Travel Assistant wird auf dem versenk-
ten mittleren Sitz montiert 3 52.

47
Sitze, Innenraum

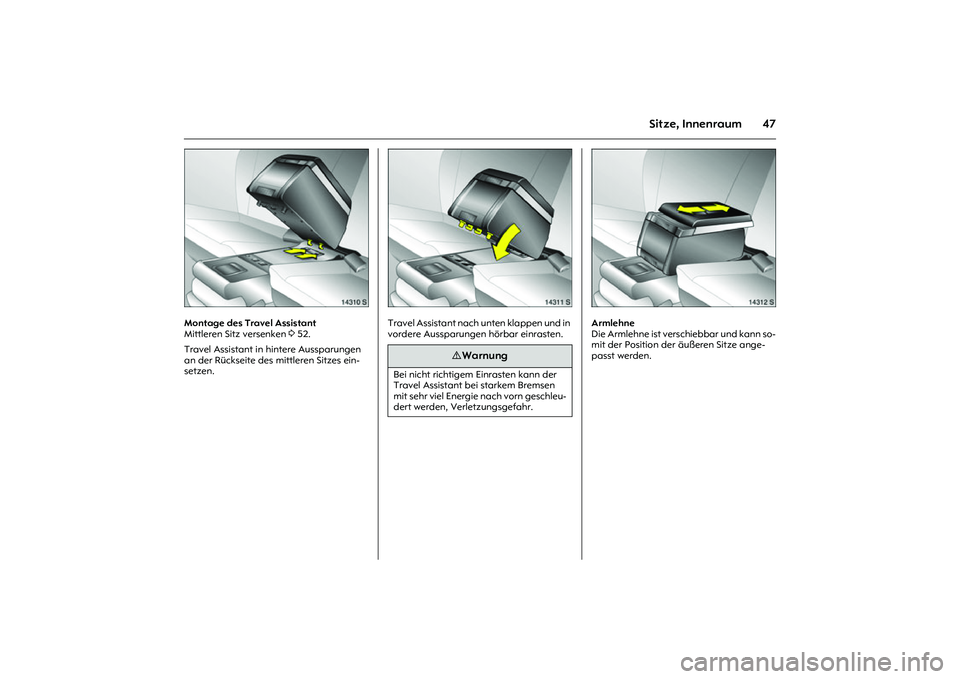

Picture no: 14310s.tif
Montage des Travel Assistant
Mittleren Sitz versenken 3 52.
Travel Assistant in hintere Aussparungen
an der Rückseite des mittleren Sitzes ein-
setzen.
Picture no: 14311s.tif
Travel Assistant nach unten klappen und in
vordere Aussparungen hörbar einrasten.
Picture no: 14312s.tif
Armlehne
Die Armlehne ist verschiebbar und kann so-
mit der Position der äußeren Sitze ange-
passt werden.
9 Warnung
Bei nicht richtigem Einrasten kann der
Travel Assistant bei starkem Bremsen
mit sehr viel Energie nach vorn geschleu-
dert werden, Verletzungsgefahr.

48 Sitze, Innenraum

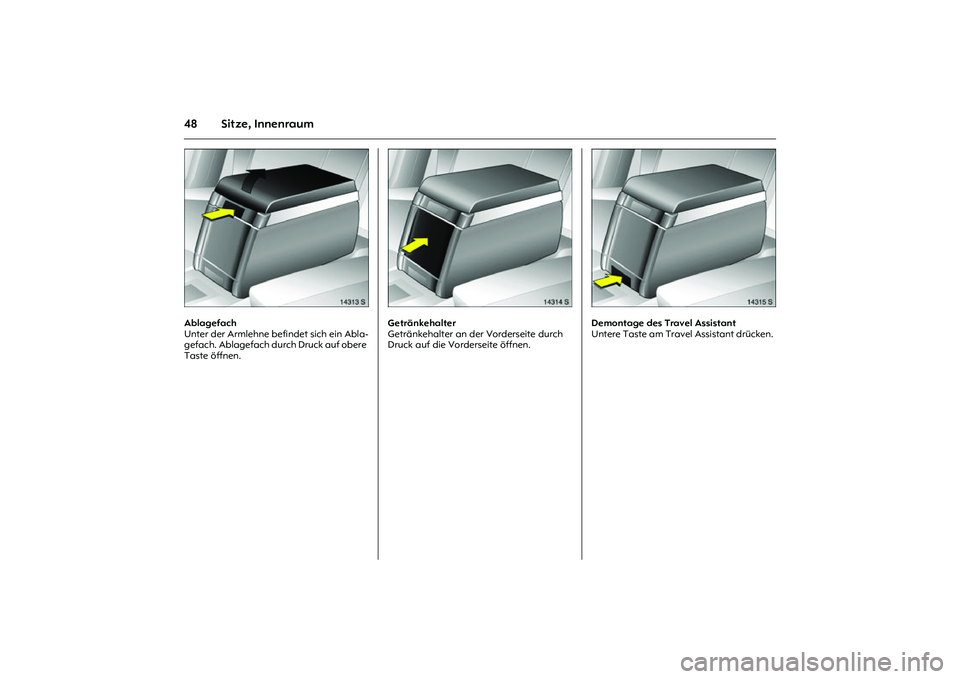

Picture no: 14313s.tif
Ablagefach
Unter der Armlehne befindet sich ein Abla-
gefach. Ablagefach durch Druck auf obere
Taste öffnen.
Picture no: 14314s.tif
Getränkehalter
Getränkehalter an der Vorderseite durch
Druck auf die Vorderseite öffnen.
Picture no: 14315s.tif
Demontage des Travel Assistant
Untere Taste am Travel Assistant drücken.

49
Sitze, Innenraum

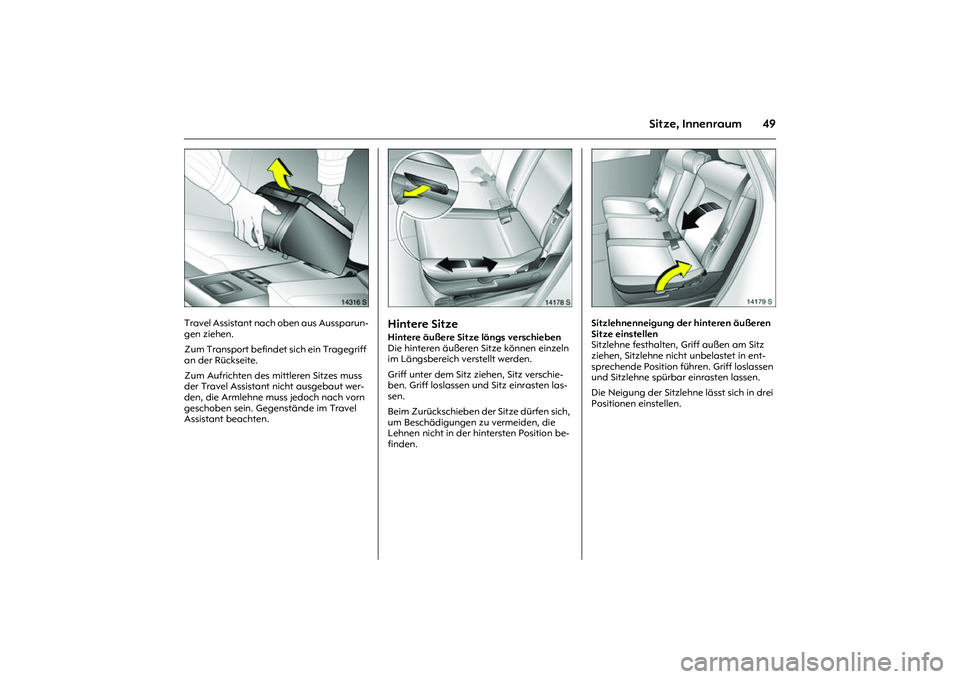

Picture no: 14316s.tif
Travel Assistant nach oben aus Aussparun-
gen ziehen.
Zum Transport befindet sich ein Tragegriff
an der Rückseite.
Zum Aufrichten des mittleren Sitzes muss
der Travel Assistant nicht ausgebaut wer-
den, die Armlehne muss jedoch nach vorn
geschoben sein. Gegenstände im Travel
Assistant beachten.
Picture no: 14178s.tif
Hintere Sitze Hintere äußere Sitze längs verschieben
Die hinteren äußeren Sitze können einzeln
im Längsbereich verstellt werden.
Griff unter dem Sitz ziehen, Sitz verschie-
ben. Griff loslassen und Sitz einrasten las-
sen.
Beim Zurückschieben der Sitze dürfen sich,
um Beschädigungen zu vermeiden, die
Lehnen nicht in der hintersten Position be-
finden.
Picture no: 14179s.tif
Sitzlehnenneigung der hinteren äußeren
Sitze einstellen
Sitzlehne festhalten, Griff außen am Sitz
ziehen, Sitzlehne nicht unbelastet in ent-
sprechende Position führen. Griff loslassen
und Sitzlehne spürbar einrasten lassen.
Die Neigung der Sitzlehne lässt sich in drei
Positionen einstellen.

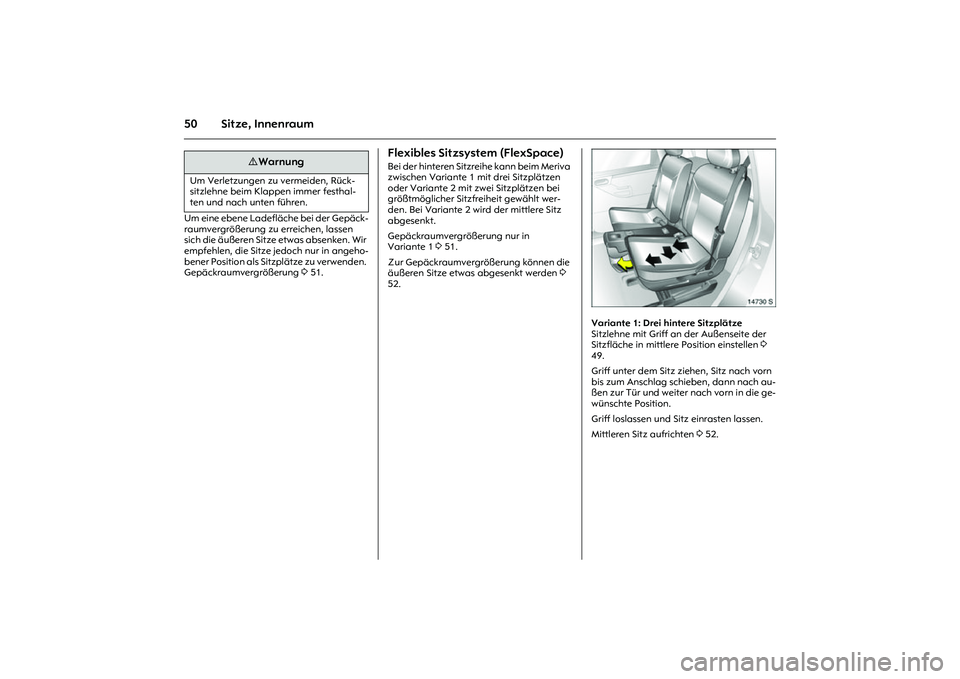

50 Sitze, InnenraumUm eine ebene Ladefläche bei der Gepäck-
raumvergrößerung zu erreichen, lassen
sich die äußeren Sitze etwas absenken. Wir
empfehlen, die Sitze jedoch nur in angeho-
bener Position als Sitzplätze zu verwenden.
Gepäckraumvergrößerung 3 51.
Flexibles Sitzsystem (FlexSpace)Bei der hinteren Sitzreihe kann beim Meriva
zwischen Variante 1 mit drei Sitzplätzen
oder Variante 2 mit zwei Sitzplätzen bei
größtmöglicher Sitzfreiheit gewählt wer-
den. Bei Variante 2 wird der mittlere Sitz
abgesenkt.
Gepäckraumvergrößerung nur in
Variante 1 3 51.
Zur Gepäckraumvergrößerung können die
äußeren Sitze etwas abgesenkt werden 3
52.
Picture no: 14730s.tif
Variante 1: Drei hintere Sitzplätze
Sitzlehne mit Griff an der Außenseite der
Sitzfläche in mittlere Position einstellen 3
49.
Griff unter dem Sitz ziehen, Sitz nach vorn
bis zum Anschlag schieben, dann nach au-
ßen zur Tür und weiter nach vorn in die ge-
wünschte Position.
Griff loslassen und Sitz einrasten lassen.
Mittleren Sitz aufrichten 3 52.
9 Warnung
Um Verletzungen zu vermeiden, Rück-
sitzlehne beim Klappen immer festhal-
ten und nach unten führen.
