83
Instrumente, Bedienelemente
Picture no: 18385s.tif
T

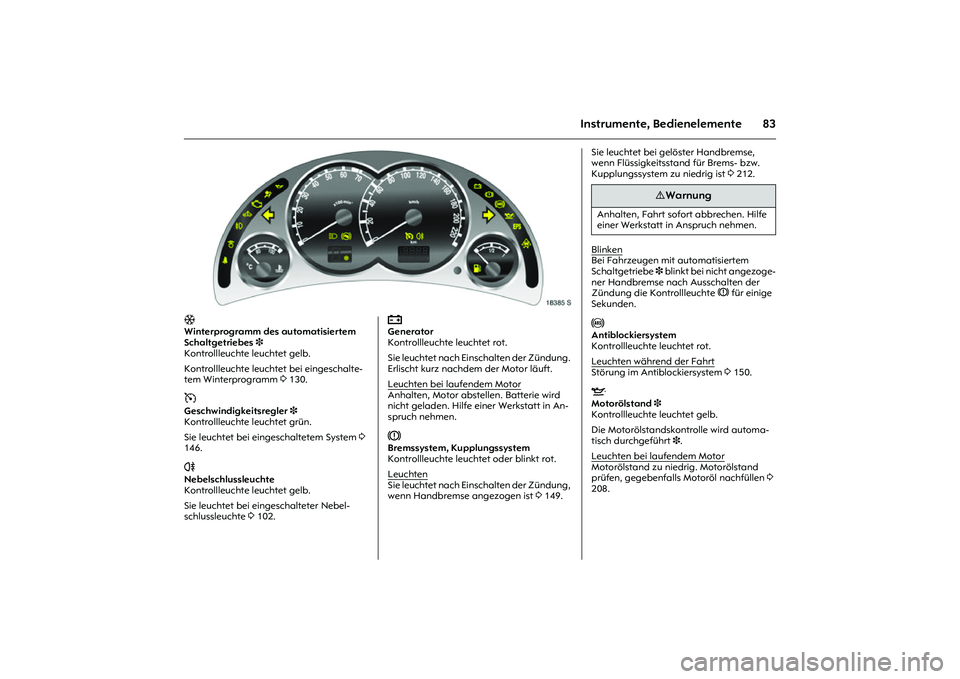

Winterprogramm des automatisiertem
Schaltgetriebes3
Kontrollleuchte leuchtet gelb.
Kontrollleuchte leuchtet bei eingeschalte-
tem Winterprogramm 3 130. m

Geschwindigkeitsregler 3
Kontrollleuchte leuchtet grün.
Sie leuchtet bei eingeschaltetem System 3
146.
r
Nebelschlussleuchte
Kontrollleuchte leuchtet gelb.
Sie leuchtet bei eingeschalteter Nebel-
schlussleuchte 3 102.
Picture no:
p

Generator
Kontrollleuchte leuchtet rot.
Sie leuchtet nach Einschalten der Zündung.
Erlischt kurz nachdem der Motor läuft.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Batterie wird
nicht geladen. Hilfe einer Werkstatt in An-
spruch nehmen. R

Bremssystem, Kupplungssystem
Kontrollleuchte leuchtet oder blinkt rot.
Leuchten
Sie leuchtet nach Einschalten der Zündung,
wenn Handbremse angezogen ist 3 149.
Sie leuchtet bei gelöster Handbremse,
wenn Flüssigkeitsstand für Brems- bzw.
Kupplungssystem zu niedrig ist 3 212.
BlinkenBei Fahrzeugen mit automatisiertem
Schaltgetriebe 3 blinkt bei nicht angezoge-
ner Handbremse nach Ausschalten der
Zündung die KontrollleuchteR für einige
Sekunden. u

Antiblockiersystem
Kontrollleuchte leuchtet rot.
Leuchten während der Fahrt
Störung im Antiblockiersystem 3 150. S

Motorölstand 3
Kontrollleuchte leuchtet gelb.
Die Motorölstandskontrolle wird automa-
tisch durchgeführt 3.
Leuchten bei laufendem Motor

Motorölstand zu niedrig. Motorölstand
prüfen, gegebenfalls Motoröl nachfüllen 3
208.
9 Warnung
Anhalten, Fahrt sofort abbrechen. Hilfe
einer Werkstatt in Anspruch nehmen.

84 Instrumente, Bedienelemente
Picture no: 17876s.tif
EPS
1)

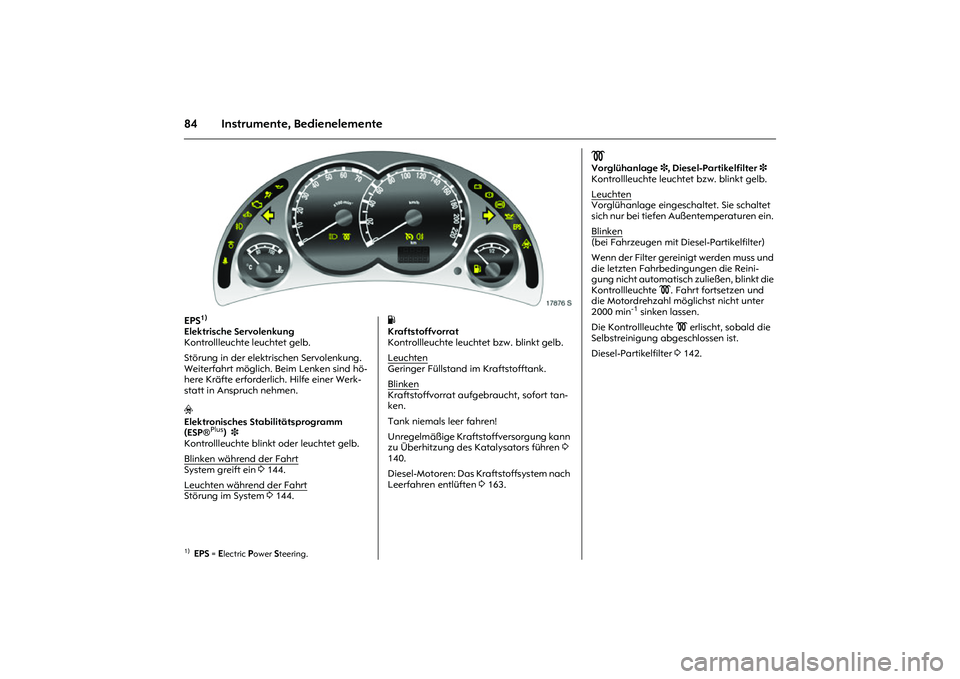

Elektrische Servolenkung
Kontrollleuchte leuchtet gelb.
Störung in der elektrischen Servolenkung.
Weiterfahrt möglich. Beim Lenken sind hö-
here Kräfte erforderlich. Hilfe einer Werk-
statt in Anspruch nehmen.
v
Elektronisches Stabilitätsprogramm
(ESP®
Plus
) 3
Kontrollleuchte blinkt oder leuchtet gelb.
Blinken während der Fahrt
System greift ein 3 144.
Leuchten während der FahrtStörung im System 3 144.
Picture no:
Y
Kraftstoffvorrat
Kontrollleuchte leuchtet bzw. blinkt gelb.
Leuchten

Geringer Füllstand im Kraftstofftank.
Blinken
Kraftstoffvorrat aufgebraucht, sofort tan-
ken.
Tank niemals leer fahren!
Unregelmäßige Kraftstoffversorgung kann
zu Überhitzung des Katalysators führen 3
140.
Diesel-Motoren: Das Kraftstoffsystem nach
Leerfahren entlüften 3 163.
1)EPS
= Electric
Power
Steering.
!

Vorglühanlage 3, Diesel-Partikelfilter 3
Kontrollleuchte leuchtet bzw. blinkt gelb.
Leuchten
Vorglühanlage eingeschaltet. Sie schaltet
sich nur bei tiefen Außentemperaturen ein.
Blinken(bei Fahrzeugen mit Diesel-Partikelfilter)
Wenn der Filter gereinigt werden muss und
die letzten Fahrbedingungen die Reini-
gung nicht automatisch zuließen, blinkt die
Kontrollleuchte !. Fahrt fortsetzen und
die Motordrehzahl möglichst nicht unter
2000 min
-1 sinken lassen.
Die Kontrollleuchte ! erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Diesel-Partikelfilter 3 142.

85
Instrumente, Bedienelemente
Picture no: 12097s.tif
y

Sitzbelegungserkennung 3
3 65, 3 70.
Picture no: 17879s.tif.
Anzeige-Instrumente Bei einigen Ausführungen drehen sich bei
Einschalten der Zündung die Zeiger im In-
strument kurzzeitig bis zum Endanschlag.
Drehzahlmesser
Anzeige der Drehzahl pro Minute.
Nach Möglichkeit in jedem Gang im niedri-
gen Drehzahlbereich fahren.
Tachometer
Anzeige der Geschwindigkeit.
Picture no:
Kilometer-Display
Bei ausgeschalteter Zündung wird der Kilo-
meterstand nach kurzem Druck auf den
Stellknopf ca. 15 Sekunden lang angezeigt.
Obere Zeile:
TageskilometerzählerAnzeige der gezählten Kilometer seit Null-
stellung.
Zur Nullstellung Stellknopf bei eingeschal-
teter Zündung ca. eine Sekunde gedrückt
halten.
Untere Zeile:
KilometerzählerAnzeige der gezählten Kilometer.
Wartung, Inspektionssystem 3 87, 3 206. Achtung
Bei Anzeige im Warnfeld ist die zulässige
Höchstdrehzahl überschritten, Gefahr
für den Motor.

86 Instrumente, Bedienelemente
Picture no: 17906s.tif

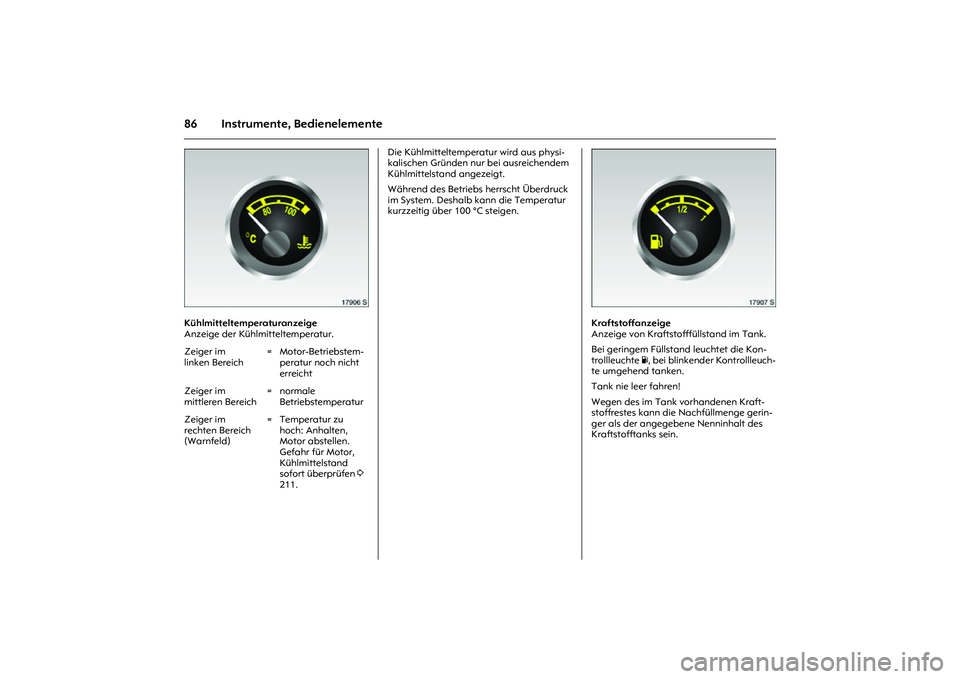

Kühlmitteltemperaturanzeige
Anzeige der Kühlmitteltemperatur. Die Kühlmitteltemperatur wird aus physi-
kalischen Gründen nur bei ausreichendem
Kühlmittelstand angezeigt.
Während des Betriebs herrscht Überdruck
im System. Deshalb kann die Temperatur
kurzzeitig über 100 °C steigen.
Picture no: 17907s.tif
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand im Tank.
Bei geringem Füllstand leuchtet die Kon-
trollleuchte Y, bei blinkender Kontrollleuch-
te umgehend tanken.
Tank nie leer fahren!
Wegen des im Tank vorhandenen Kraft-
stoffrestes kann die Nachfüllmenge gerin-
ger als der angegebene Nenninhalt des
Kraftstofftanks sein. Zeiger im
linken Bereich= Motor-Betriebstem-
peratur noch nicht
erreicht
Zeiger im
mittleren Bereich=normale
Betriebstemperatur
Zeiger im
rechten Bereich
(Warnfeld)= Temperatur zu
hoch: Anhalten,
Motor abstellen.
Gefahr für Motor,
Kühlmittelstand
sofort überprüfen 3
211.

87
Instrumente, Bedienelemente
Picture no: 18602s.tif

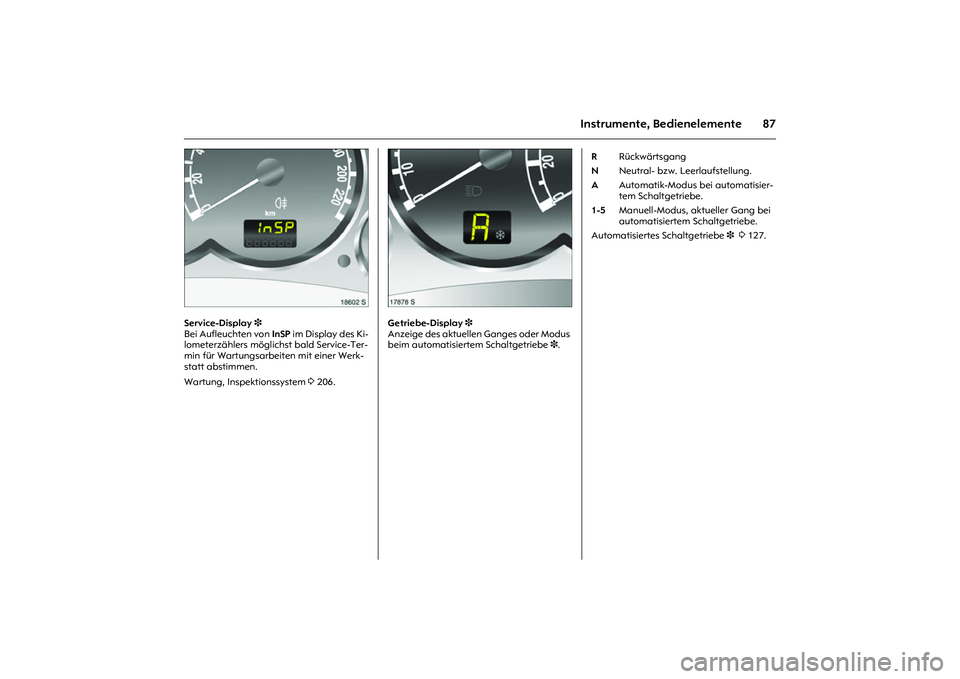

Service-Display 3
Bei Aufleuchten von InSP im Display des Ki-
lometerzählers möglichst bald Service-Ter-
min für Wartungsarbeiten mit einer Werk-
statt abstimmen.
Wartung, Inspektionssystem 3 206.
Picture no: 17878s.tif
Getriebe-Display 3
Anzeige des aktuellen Ganges oder Modus
beim automatisiertem Schaltgetriebe 3. Automatisiertes Schaltgetriebe 3 3 127.
RRückwärtsgang
NNeutral- bzw. Leerlaufstellung.
AAutomatik-Modus bei automatisier-
tem Schaltgetriebe.
1-5Manuell-Modus, aktueller Gang bei
automatisiertem Schaltgetriebe.

88 Instrumente, Bedienelemente
Picture no: 17913s.tif

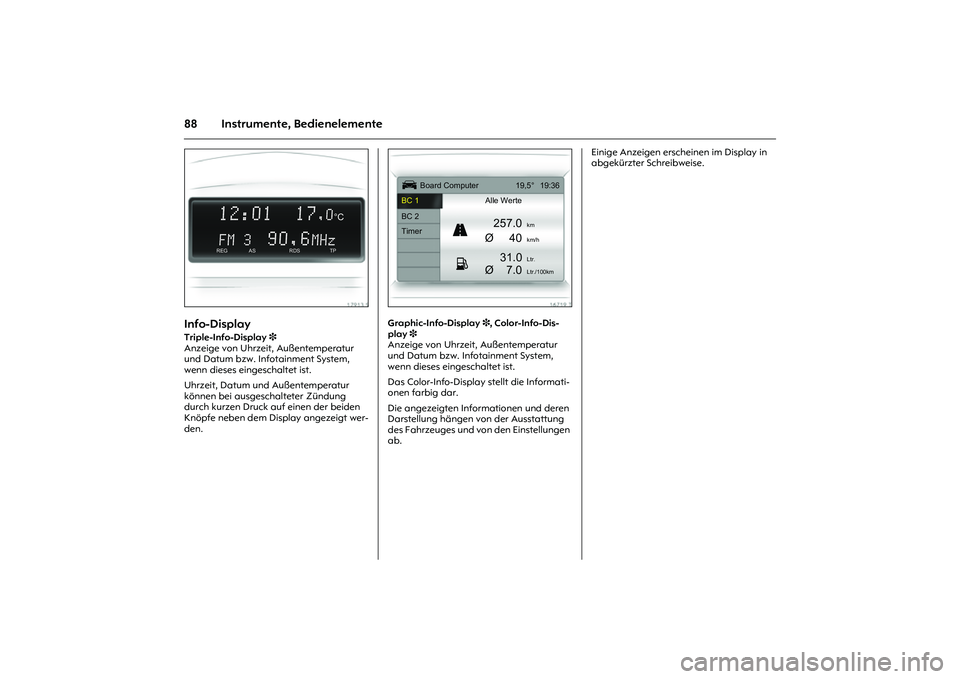

Info-Display Triple-Info-Display 3
Anzeige von Uhrzeit, Außentemperatur
und Datum bzw. Infotainment System,
wenn dieses eingeschaltet ist.
Uhrzeit, Datum und Außentemperatur
können bei ausgeschalteter Zündung
durch kurzen Druck auf einen der beiden
Knöpfe neben dem Display angezeigt wer-
den.
Picture no: 16719t.tif
Graphic-Info-Display 3, Color-Info-Dis-
play 3
Anzeige von Uhrzeit, Außentemperatur
und Datum bzw. Infotainment System,
wenn dieses eingeschaltet ist.
Das Color-Info-Display stellt die Informati-
onen farbig dar.
Die angezeigten Informationen und deren
Darstellung hängen von der Ausstattung
des Fahrzeuges und von den Einstellungen
ab. Einige Anzeigen erscheinen im Display in
abgekürzter Schreibweise.
12:01 17
,0
°C
FM 3
90,6
MHz
REG AS RDS TP
Ü
Board Computer 19,5° 19:36
BC 1Alle Werte
BC 2
257.0
km
Timer
Ø40
km/h
31.0
Ltr.
Ø
7.0
Ltr./100km
1
8

89
Instrumente, Bedienelemente
Picture no: 17913s.tif

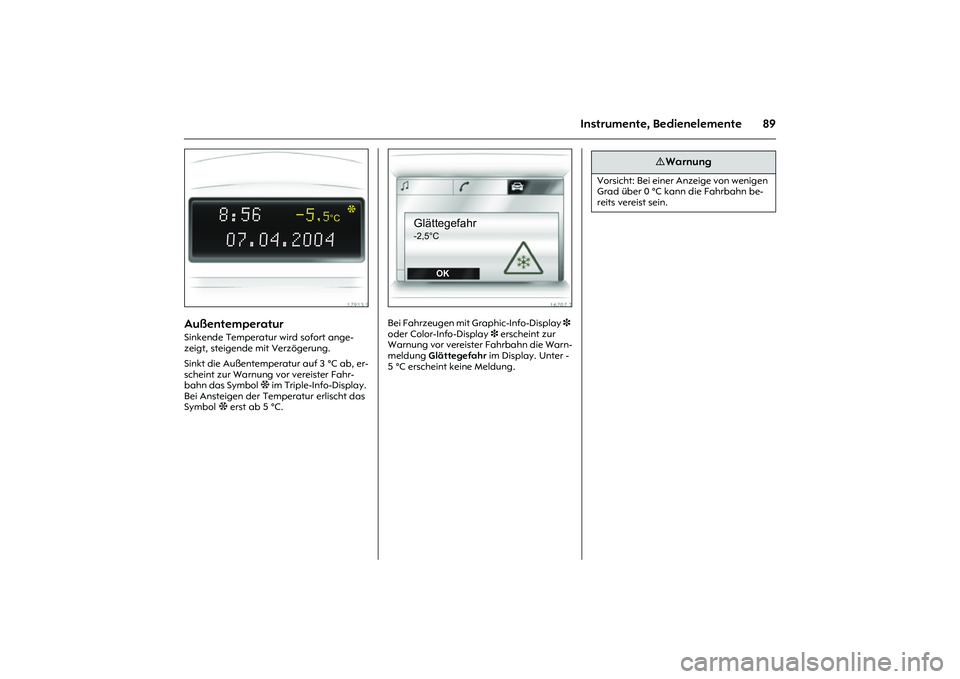

Außentemperatur Sinkende Temperatur wird sofort ange-
zeigt, steigende mit Verzögerung.
Sinkt die Außentemperatur auf 3 °C ab, er-
scheint zur Warnung vor vereister Fahr-
bahn das Symbol : im Triple-Info-Display.
Bei Ansteigen der Temperatur erlischt das
Symbol : erst ab 5 °C.
Picture no: 16707t.tif
Bei Fahrzeugen mit Graphic-Info-Display 3
oder Color-Info-Display 3 erscheint zur
Warnung vor vereister Fahrbahn die Warn-
meldung Glättegefahr im Display. Unter -
5 °C erscheint keine Meldung.
:
8:56
-5
,5
°C
07.04.2004
Glättegefahr-2,5°C
OK
9 Warnung
Vorsicht: Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn be-
reits vereist sein.

90 Instrumente, Bedienelemente
Picture no: 17914s.tif

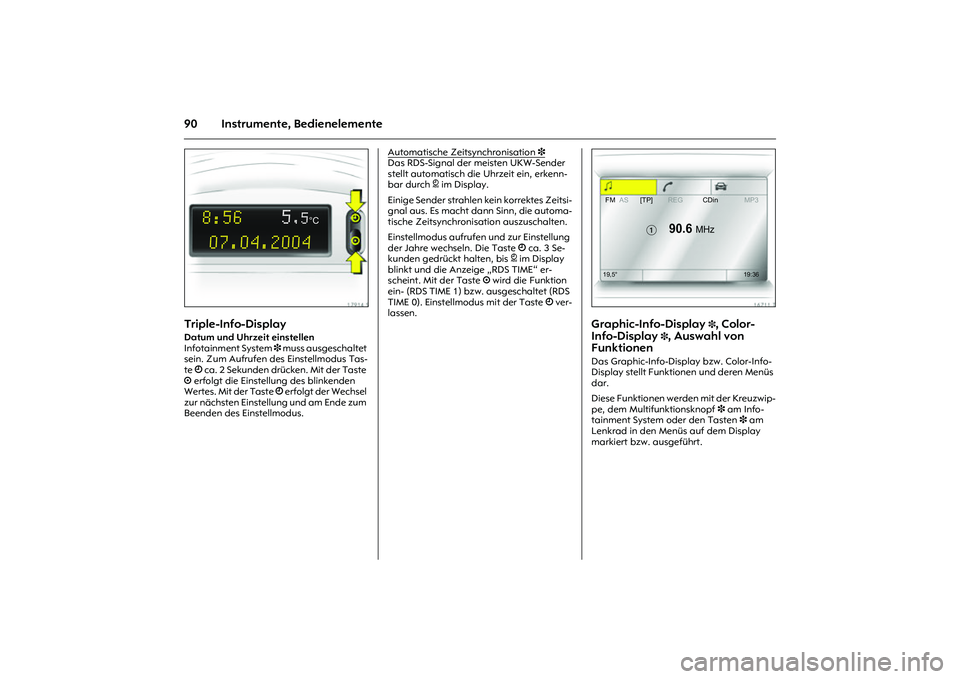

Triple-Info-Display Datum und Uhrzeit einstellen
Infotainment System 3 muss ausgeschaltet
sein. Zum Aufrufen des Einstellmodus Tas-
te Ö ca. 2 Sekunden drücken. Mit der Taste
; erfolgt die Einstellung des blinkenden
Wertes. Mit der Taste Ö erfolgt der Wechsel
zur nächsten Einstellung und am Ende zum
Beenden des Einstellmodus. Automatische Zeitsynchronisation
3
Das RDS-Signal der meisten UKW-Sender
stellt automatisch die Uhrzeit ein, erkenn-
bar durch } im Display.
Einige Sender strahlen kein korrektes Zeitsi-
gnal aus. Es macht dann Sinn, die automa-
tische Zeitsynchronisation auszuschalten.
Einstellmodus aufrufen und zur Einstellung
der Jahre wechseln. Die Taste Ö ca. 3 Se-
kunden gedrückt halten, bis } im Display
blinkt und die Anzeige „RDS TIME“ er-
scheint. Mit der Taste ; wird die Funktion
ein- (RDS TIME 1) bzw. ausgeschaltet (RDS
TIME 0). Einstellmodus mit der Taste Ö ver-
lassen.
Picture no: 16711t.tif
Graphic-Info-Display
3, Color-
Info-Display
3, Auswahl von
Funktionen
Das Graphic-Info-Display bzw. Color-Info-
Display stellt Funktionen und deren Menüs
dar.
Diese Funktionen werden mit der Kreuzwip-
pe, dem Multifunktionsknopf 3 am Info-
tainment System oder den Tasten 3 am
Lenkrad in den Menüs auf dem Display
markiert bzw. ausgeführt.
8:56
5
,5
°C
07.04.2004
FMAS[TP]REGCDinMP3

90.6
MHz
19,5° 19:36
