2010 OPEL MERIVA Betriebsanleitung (in German)

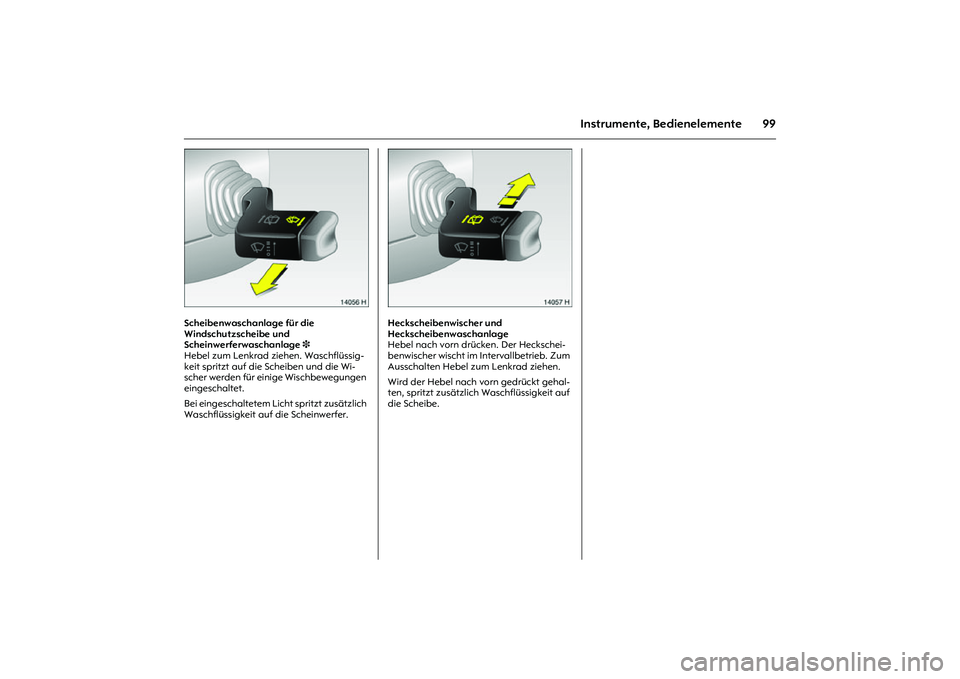

99
Instrumente, Bedienelemente
Picture no: 14056h.tif
Scheibenwaschanlage für die
Windschutzscheibe und
Scheinwerferwaschanlage 3
Hebel zum Lenkrad ziehen. Waschflüssig-
keit spritzt auf die Scheiben und die Wi-
scher werden für einige Wischbewegungen
eingeschaltet.
Bei eingeschaltetem Licht spritzt zusätzlich
Waschflüssigkeit auf die Scheinwerfer.
Picture no: 14057h.tif
Heckscheibenwischer und
Heckscheibenwaschanlage
Hebel nach vorn drücken. Der Heckschei-
benwischer wischt im Intervallbetrieb. Zum
Ausschalten Hebel zum Lenkrad ziehen.
Wird der Hebel nach vorn gedrückt gehal-
ten, spritzt zusätzlich Waschflüssigkeit auf
die Scheibe.

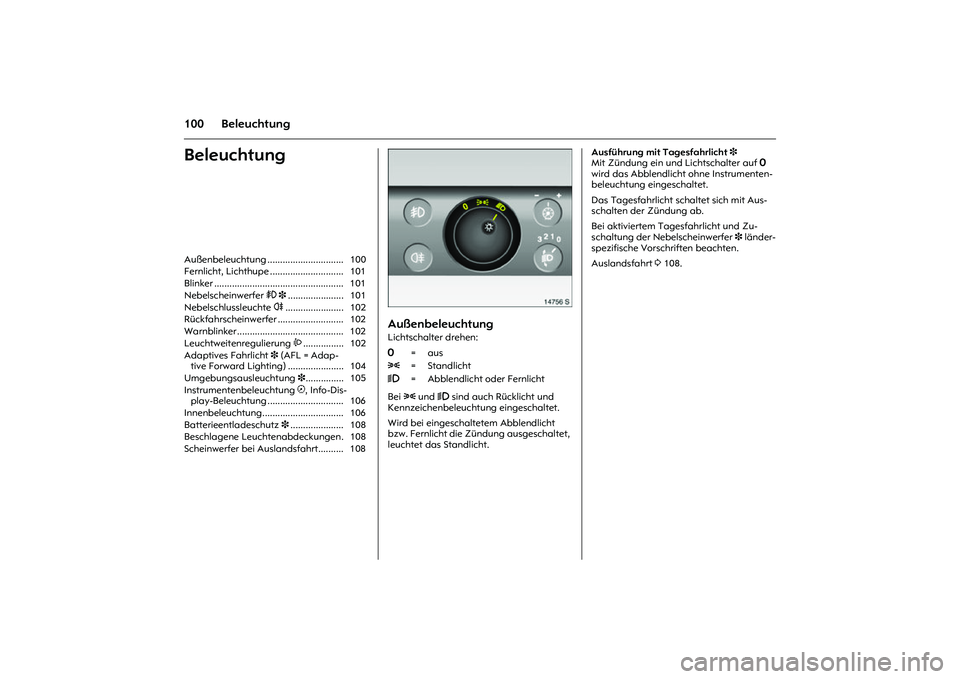

100 BeleuchtungBeleuchtung
Picture no: 14756s.tif
AußenbeleuchtungLichtschalter drehen:
Bei 8 und 9 sind auch Rücklicht und
Kennzeichenbeleuchtung eingeschaltet.
Wird bei eingeschaltetem Abblendlicht
bzw. Fernlicht die Zündung ausgeschaltet,
leuchtet das Standlicht. Ausführung mit Tagesfahrlicht 3
Mit Zündung ein und Lichtschalter auf 7
wird das Abblendlicht ohne Instrumenten-
beleuchtung eingeschaltet.
Das Tagesfahrlicht schaltet sich mit Aus-
schalten der Zündung ab.
Bei aktiviertem Tagesfahrlicht und Zu-
schaltung der Nebelscheinwerfer 3 länder-
spezifische Vorschriften beachten.
Auslandsfahrt 3 108. Außenbeleuchtung .............................. 100
Fernlicht, Lichthupe ............................. 101
Blinker ................................................... 101
Nebelscheinwerfer > 3...................... 101
Nebelschlussleuchte r....................... 102
Rückfahrscheinwerfer .......................... 102
Warnblinker .......................................... 102
Leuchtweitenregulierung ?................ 102
Adaptives Fahrlicht 3 (AFL = Adap-
tive Forward Lighting) ...................... 104
Umgebungsausleuchtung 3............... 105
Instrumentenbeleuchtung k, Info-Dis-
play-Beleuchtung .............................. 106
Innenbeleuchtung................................ 106
Batterieentladeschutz 3..................... 108
Beschlagene Leuchtenabdeckungen. 108
Scheinwerfer bei Auslandsfahrt.......... 108 7=aus
8= Standlicht
9= Abblendlicht oder Fernlicht

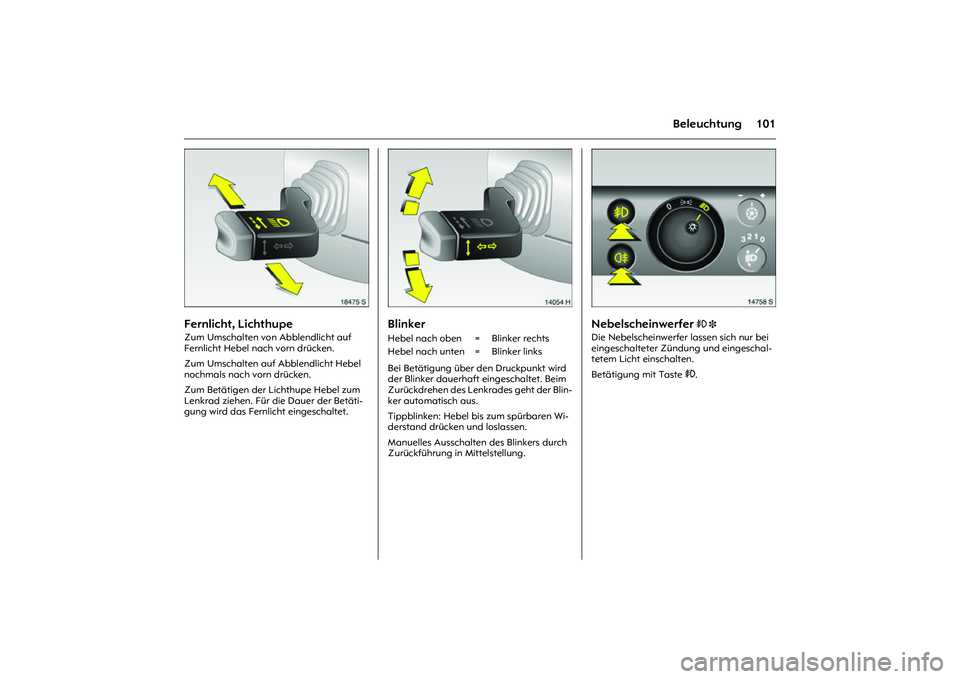

101
Beleuchtung
Picture no: 18475s.tif
Fernlicht, Lichthupe Zum Umschalten von Abblendlicht auf
Fernlicht Hebel nach vorn drücken.
Zum Umschalten auf Abblendlicht Hebel
nochmals nach vorn drücken.
Zum Betätigen der Lichthupe Hebel zum
Lenkrad ziehen. Für die Dauer der Betäti-
gung wird das Fernlicht eingeschaltet.
Picture no: 14054h.tif
Blinker Bei Betätigung über den Druckpunkt wird
der Blinker dauerhaft eingeschaltet. Beim
Zurückdrehen des Lenkrades geht der Blin-
ker automatisch aus.
Tippblinken: Hebel bis zum spürbaren Wi-
derstand drücken und loslassen.
Manuelles Ausschalten des Blinkers durch
Zurückführung in Mittelstellung.
Picture no: 14758s.tif
Nebelscheinwerfer
> 3

Die Nebelscheinwerfer lassen sich nur bei
eingeschalteter Zündung und eingeschal-
tetem Licht einschalten.
Betätigung mit Taste >.
Hebel nach oben = Blinker rechts
Hebel nach unten = Blinker links

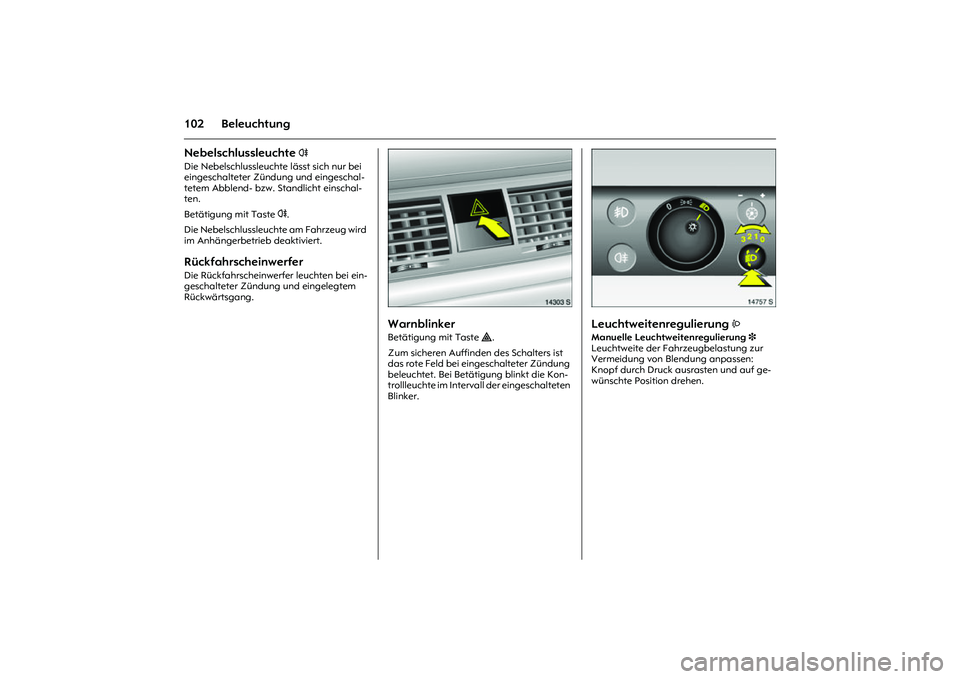

102 BeleuchtungNebelschlussleuchte
r
Die Nebelschlussleuchte lässt sich nur bei
eingeschalteter Zündung und eingeschal-
tetem Abblend- bzw. Standlicht einschal-
ten.
Betätigung mit Taste r.
Die Nebelschlussleuchte am Fahrzeug wird
im Anhängerbetrieb deaktiviert. Rückfahrscheinwerfer Die Rückfahrscheinwerfer leuchten bei ein-
geschalteter Zündung und eingelegtem
Rückwärtsgang.
Picture no: 14303s.tif
Warnblinker Betätigung mit Taste ¨.
Zum sicheren Auffinden des Schalters ist
das rote Feld bei eingeschalteter Zündung
beleuchtet. Bei Betätigung blinkt die Kon-
trollleuchte im Intervall der eingeschalteten
Blinker.
Picture no: 14757s.tif
Leuchtweitenregulierung
?
Manuelle Leuchtweitenregulierung 3
Leuchtweite der Fahrzeugbelastung zur
Vermeidung von Blendung anpassen:
Knopf durch Druck ausrasten und auf ge-
wünschte Position drehen.

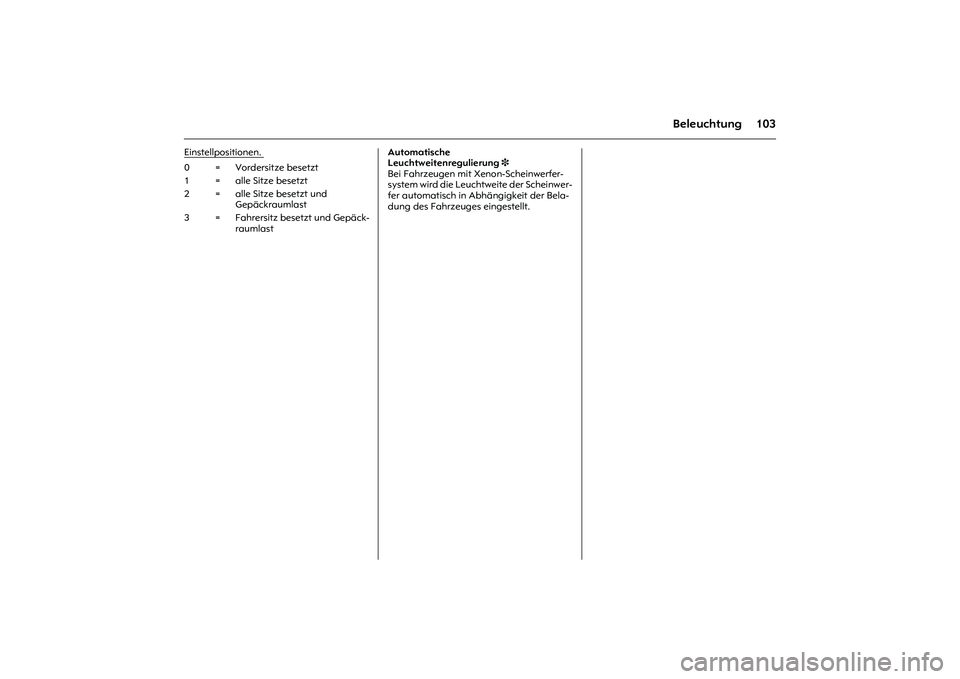

103
Beleuchtung
Einstellpositionen.

Automatische
Leuchtweitenregulierung3
Bei Fahrzeugen mit Xenon-Scheinwerfer-
system wird die Leuchtweite der Scheinwer-
fer automatisch in Abhängigkeit der Bela-
dung des Fahrzeuges eingestellt. 0 = Vordersitze besetzt
1 = alle Sitze besetzt
2 = alle Sitze besetzt und
Gepäckraumlast
3 = Fahrersitz besetzt und Gepäck-
raumlast

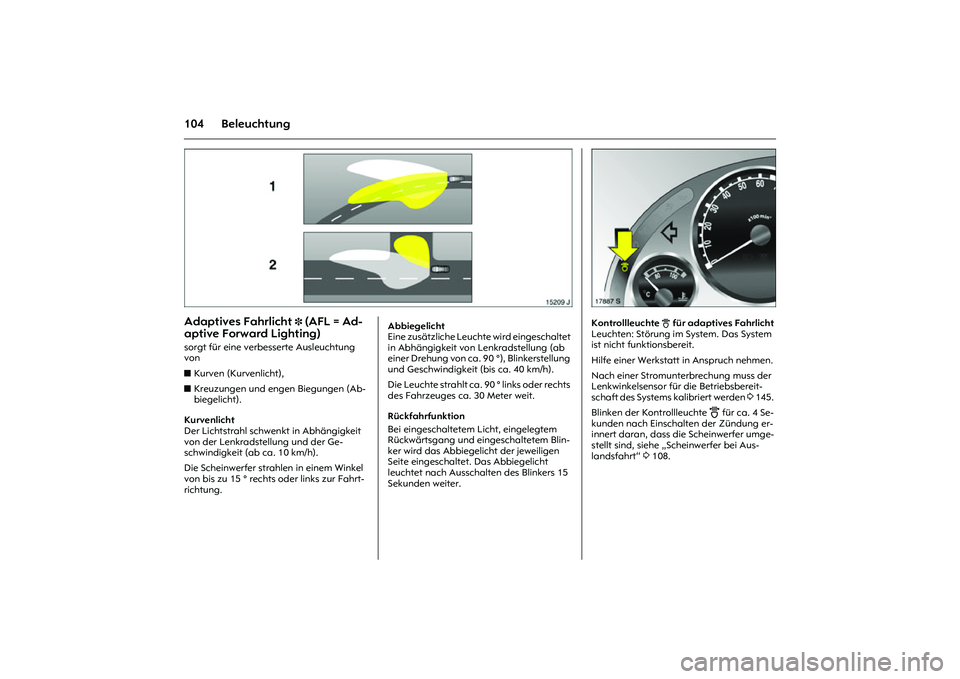

104 Beleuchtung
Picture no: 15209j.tif
Adaptives Fahrlicht
3 (AFL = Ad-
aptive Forward Lighting)
sorgt für eine verbesserte Ausleuchtung
von
zKurven (Kurvenlicht),
zKreuzungen und engen Biegungen (Ab-
biegelicht).
Kurvenlicht
Der Lichtstrahl schwenkt in Abhängigkeit
von der Lenkradstellung und der Ge-
schwindigkeit (ab ca. 10 km/h).
Die Scheinwerfer strahlen in einem Winkel
von bis zu 15 ° rechts oder links zur Fahrt-
richtung.
Picture no:
Abbiegelicht
Eine zusätzliche Leuchte wird eingeschaltet
in Abhängigkeit von Lenkradstellung (ab
einer Drehung von ca. 90 °), Blinkerstellung
und Geschwindigkeit (bis ca. 40 km/h).
Die Leuchte strahlt ca. 90 ° links oder rechts
des Fahrzeuges ca. 30 Meter weit.
Rückfahrfunktion
Bei eingeschaltetem Licht, eingelegtem
Rückwärtsgang und eingeschaltetem Blin-
ker wird das Abbiegelicht der jeweiligen
Seite eingeschaltet. Das Abbiegelicht
leuchtet nach Ausschalten des Blinkers 15
Sekunden weiter.
Picture no: 17887s.tif
Kontrollleuchte
B für adaptives Fahrlicht
Leuchten: Störung im System. Das System
ist nicht funktionsbereit.
Hilfe einer Werkstatt in Anspruch nehmen.
Nach einer Stromunterbrechung muss der
Lenkwinkelsensor für die Betriebsbereit-
schaft des Systems kalibriert werden 3 145.
Blinken der Kontrollleuchte
B
für ca. 4 Se-
kunden nach Einschalten der Zündung er-
innert daran, dass die Scheinwerfer umge-
stellt sind, siehe „Scheinwerfer bei Aus-
landsfahrt“ 3 108.

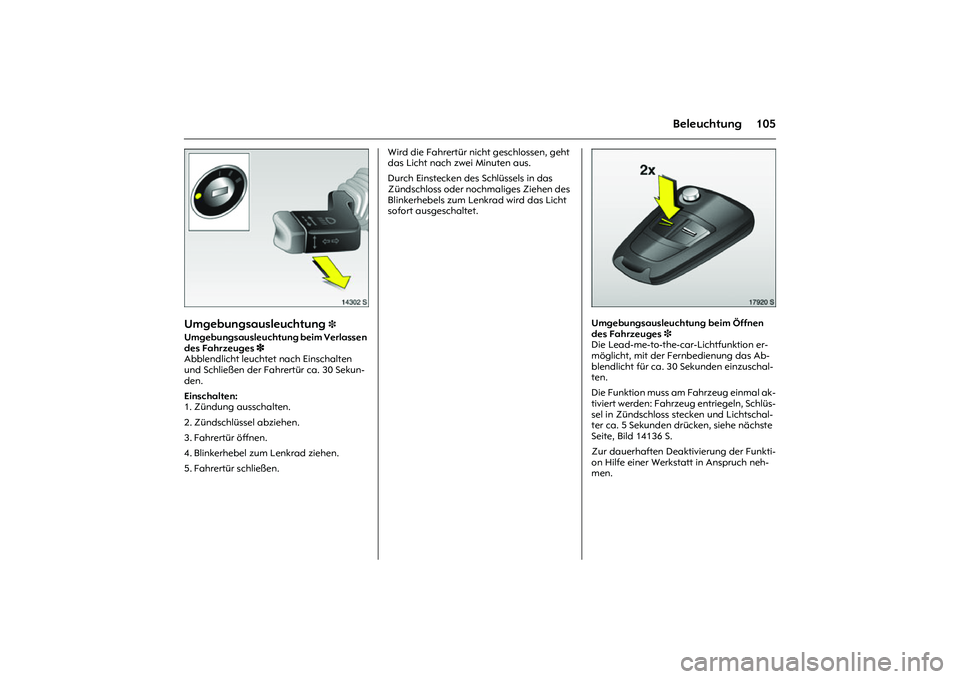

105
Beleuchtung
Picture no: 14302s.tif
Umgebungsausleuchtung
3
Umgebungsausleuchtung beim Verlassen
des Fahrzeuges 3
Abblendlicht leuchtet nach Einschalten
und Schließen der Fahrertür ca. 30 Sekun-
den.
Einschalten:
1. Zündung ausschalten.
2. Zündschlüssel abziehen.
3. Fahrertür öffnen.
4. Blinkerhebel zum Lenkrad ziehen.
5. Fahrertür schließen. Wird die Fahrertür nicht geschlossen, geht
das Licht nach zwei Minuten aus.
Durch Einstecken des Schlüssels in das
Zündschloss oder nochmaliges Ziehen des
Blinkerhebels zum Lenkrad wird das Licht
sofort ausgeschaltet.
Picture no: 17920S.tif
Umgebungsausleuchtung beim Öffnen
des Fahrzeuges 3
Die Lead-me-to-the-car-Lichtfunktion er-
möglicht, mit der Fernbedienung das Ab-
blendlicht für ca. 30 Sekunden einzuschal-
ten.
Die Funktion muss am Fahrzeug einmal ak-
tiviert werden: Fahrzeug entriegeln, Schlüs-
sel in Zündschloss stecken und Lichtschal-
ter ca. 5 Sekunden drücken, siehe nächste
Seite, Bild 14136 S.
Zur dauerhaften Deaktivierung der Funkti-
on Hilfe einer Werkstatt in Anspruch neh-
men.

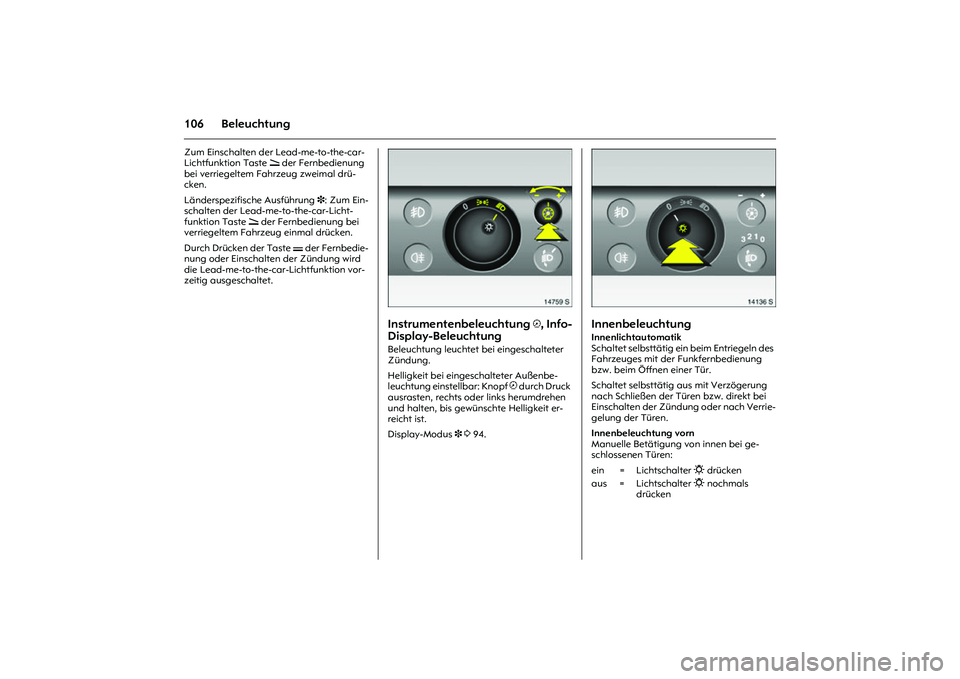

106 BeleuchtungZum Einschalten der Lead-me-to-the-car-
Lichtfunktion Taste q der Fernbedienung
bei verriegeltem Fahrzeug zweimal drü-
cken.
Länderspezifische Ausführung 3: Zum Ein-
schalten der Lead-me-to-the-car-Licht-
funktion Taste q der Fernbedienung bei
verriegeltem Fahrzeug einmal drücken.
Durch Drücken der Taste p der Fernbedie-
nung oder Einschalten der Zündung wird
die Lead-me-to-the-car-Lichtfunktion vor-
zeitig ausgeschaltet.
Picture no: 14759s.tif
Instrumentenbeleuchtung
k, Info-
Display-Beleuchtung
Beleuchtung leuchtet bei eingeschalteter
Zündung.
Helligkeit bei eingeschalteter Außenbe-
leuchtung einstellbar: Knopf
k durch Druck
ausrasten, rechts oder links herumdrehen
und halten, bis gewünschte Helligkeit er-
reicht ist.
Display-Modus 3 3 94.
Picture no: 14136s.tif
Innenbeleuchtung Innenlichtautomatik
Schaltet selbsttätig ein beim Entriegeln des
Fahrzeuges mit der Funkfernbedienung
bzw. beim Öffnen einer Tür.
Schaltet selbsttätig aus mit Verzögerung
nach Schließen der Türen bzw. direkt bei
Einschalten der Zündung oder nach Verrie-
gelung der Türen.
Innenbeleuchtung vorn
Manuelle Betätigung von innen bei ge-
schlossenen Türen: ein = Lichtschalter 0 drücken
aus = Lichtschalter 0 nochmals
drücken
