2009 Alfa Romeo 159 Návod na použitie a údržbu (in Slovak)

Koncové svetlá vo veku
batožinového priestoru
Pri výmene žiarovky postupujte nasledovne:
❒otvorte veko batožinového priestoru;
❒otočením zámku A - obr. 33uvonite vekoB;
❒odklopte veko dolu, uvonite zaisovacie jazýčky C
- obr. 34a vytiahnite držiak žiaroviek;❒príslušnú žiarovku zatlačte, otočte doava,
obr. 36, vytiahnite a vymeňte:
D:žiarovka koncového svetla v pravom/avom svie-
tidle;
❒namontujte držiak žiaroviek spä a zaistite ho ja-
zýčkami C - obr. 34;
❒zatvorte veko B - obr. 33.Ukazovatele smeru/koncové
svetlá/brzdové svetlá
Pri výmene žiarovky postupujte nasledovne:
❒otvorte veko batožinového priestoru;
❒demontujte skrutku A - obr. 37a otvorte
krytB;
❒odklopte veko dolu, uvonite zaisovacie jazýčky D
- obr. 38a vytiahnite držiak žiaroviek C;
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
obr. 36A0E0229mobr. 37A0E0170mobr. 38A0E0040m
199
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 199

❒príslušnú žiarovku zatlačte, otočte doava,
obr. 39, vytiahnite a vymeňte:
E:žiarovka koncového/brzdového svetla;
F:žiarovka ukazovatea smeru.
❒namontujte držiak žiaroviek spä a zaistite ho
jazýčkami D - obr. 38;
❒nainštalujte kryt B - obr. 37a upevnite ho
skrutkou A.Osvetlenie evidenčného čísla
Pri výmene žiarovky postupujte nasledovne:
❒plochým skrutkovačom ovinutým mäkkou tkani-
nou stlačte pružinku A - obr. 40a uvonite
svietidlo B;
❒pootočte a vytiahnite držiak žiarovky C -
obr. 41a vytiahnite žiarovku D.Tretie brzdové svetlo
Výmenu žiarovky tretieho brzdového svetla zverte
autorizovanému servisu Alfa Romeo. obr. 39
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
PALUBNÁ DOSKA
A OVLÁDACIE
PRVKY
A0E0041mobr. 40A0E0168mobr. 41A0E0169m
200
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 200

VÝMENA ŽIAROVKY
VNÚTORNÉHO
OSVETLENIA
Typ žiarovky a príslušný príkon sú uvedené v časti
„Výmena žiarovky“.
PREDNÉ STROPNÉ
SVIETIDLO
Výmenu žiarovky predného stropného svietidla zverte
autorizovanému servisu Alfa Romeo.ZADNÉ STROPNÉ SVIETIDLO
Verzie bez strešného okna
Pri výmene žiarovky postupujte nasledovne:
❒uvonite svietidlo na miestach vyznačených šípka-
mi na obr. 44;
❒otočte dva držiaky žiaroviek A - obr. 45doa-
va, vytiahnite a vymeňte žiarovky.
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
obr. 44A0E0183mobr. 45A0E0084m
201
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 201

Verzie so strešným oknom
Pri výmene žiarovky postupujte nasledovne:
❒uvonite svietidlo A - obr. 46na mieste
vyznačenom šípkou;❒žiarovku B - obr. 47uvonite z bočných kon-
taktov a vymeňte ju, pričom skontrolujte jej správ-
ne usadenie medzi kontaktami.OSVETLENIE TOALETNÉHO
ZRKADLA V SLNEČNEJ
CLONE (ak je vo výbave)
Pri výmene žiarovky postupujte nasledovne:
❒odklopte veko A - obr. 48zrkadla;
❒páčením na miestach vyznačených šípkami na
obrázku uvonite svietidlo B; obr. 46
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
PALUBNÁ DOSKA
A OVLÁDACIE
PRVKY
A0E0098mobr. 47A0E0099mobr. 48A0E0118m
202
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 202

❒žiarovku C - obr. 49uvonite z bočných kon-
taktov a vymeňte ju, pričom skontrolujte jej správ-
ne usadenie medzi kontaktami.OSVETLENIE SCHRÁNKY
V PALUBNEJ DOSKE
Pri výmene žiarovky postupujte nasledovne:
❒otvorte schránku v palubnej doske;
❒páčením na mieste vyznačenom šípkou uvonite
svietidloA - obr. 50;
❒otvorte kryt B - obr. 51a vymeňte žiarovku; ❒zatvorte kryt B - obr. 51 svietidla A-
obr. 50;
❒nainštalujte spä svietidlo tak, že ho najskôr nasa-
díte z jednej strany a potom zatlačíte z druhej stra-
ny, až zaklapne.
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
obr. 49A0E0171mobr. 50A0E0172mobr. 51A0E0173m
203
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 203

OSVETLENIE
BATOŽINOVÉHO
PRIESTORU
Pri výmene žiarovky postupujte nasledovne:
❒otvorte veko batožinového priestoru;
❒páčením na mieste vyznačenom šípkou uvonite
svietidlo A - obr. 52;
❒otvorte kryt B - obr. 53, vytiahnite žiarovku
z kontaktov, vymeňte ju a skontrolujte, či je nová
žiarovka správne usadená v kontaktoch;
❒zatvorte kryt B;
❒nainštalujte spä svietidlo tak, že ho najskôr nasa-
díte z jednej strany a potom zatlačíte z druhej stra-
ny, až zaklapne.SVETLÁ VO DVERÁCH
Pri výmene žiarovky postupujte nasledovne:
❒otvorte dvere a páčením na mieste vyznačenom
šípkou uvonite svietidlo A - obr. 54;
❒otvorte kryt B - obr. 55a vymeňte žiarovku;
❒zatvorte kryt B - obr. 55svietidla A-
obr. 54;
❒nainštalujte spä svietidlo tak, že ho najskôr nasa-
díte z jednej strany a potom zatlačíte z druhej stra-
ny, až zaklapne. obr. 52
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
PALUBNÁ DOSKA
A OVLÁDACIE
PRVKY
A0E0205m
obr. 55A0E0235m
obr. 53A0E0204mobr. 54A0E0075m
204
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 204

VÝMENA POISTKY
VŠEOBECNÉ INFORMÁCIE
Poistky slúžia pre ochranu elektrického zariadenia,
zasahujú v prípade poruchy alebo nesprávnej funkcie
chráneného zariadenia.
Ak niektoré elektrické zariadenie nefunguje, presved-
čite sa, či je v poriadku poistka. Tavný vodič poistky
nesmie by prerušený. Ak je vodič prerušený, nahrate
prepálenú poistku poistkou rovnakej hodnoty menovi-
tého prúdu (rovnakej farby).
A:poistka je v poriadku
B:poistka s prerušeným tavným vodičom.
Pre výmenu poistiek používajte pinzetu C, ktorá sa
nachádza v poistkovej skrinke v palubnej doske.
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
obr. 56A0E0119m
205
Ak sa prepáli hlavná
poistka (MEGA-FUSE, MAXI-
FUSE), zverte vozidlo autorizo-
vanému servisu Alfa Romeo.
Pred výmenou poistky sa pre-
svedčite, že je elektronický kúč
vytiahnutý z čítačky spínacej
skrinky a všetky spotrebiče sú
vypnuté.
POZOR
Nikdy poistku nena-
hradzute poistkou s vyšším
menovitým prúdom; nebezpe-
čenstvo požiaru.
POZOR
Prepálenú poistku nikdy
nenahradzujte kovovým
drôtikom alebo podobným
materiálom.
Ak sa poistka znova pre-
páli, obráte sa na autorizovaný
servis Alfa Romeo.
POZOR
3977.Alfa_159 sk_uzi_vnitrek.qxd 10.8.2005 13:20 StrÆnka 205

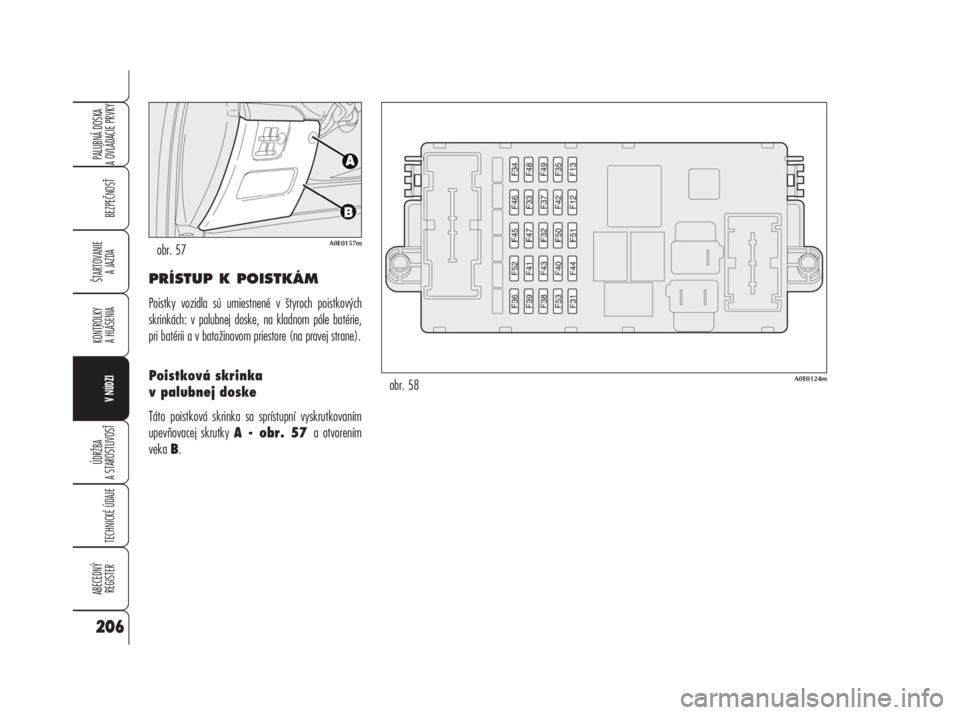

PRÍSTUP K POISTKÁM
Poistky vozidla sú umiestnené v štyroch poistkových
skrinkách: v palubnej doske, na kladnom póle batérie,
pri batérii a v batožinovom priestore (na pravej strane).
Poistková skrinka
v palubnej doske
Táto poistková skrinka sa sprístupní vyskrutkovaním
upevňovacej skrutky A - obr. 57 a otvorením
veka B. obr. 57
BEZPEČNOSŤ
ŠTARTOVANIE
A JAZDA
KONTROLKY
A HLÁSENIA
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
ABECEDNÝ
REGISTER
PALUBNÁ DOSKA
A OVLÁDACIE PRVKY
PALUBNÁ DOSKA
A OVLÁDACIE
PRVKY
A0E0157m
obr. 58A0E0124m
206
