2009 Abarth Grande Punto Betriebsanleitung (in German)

47
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

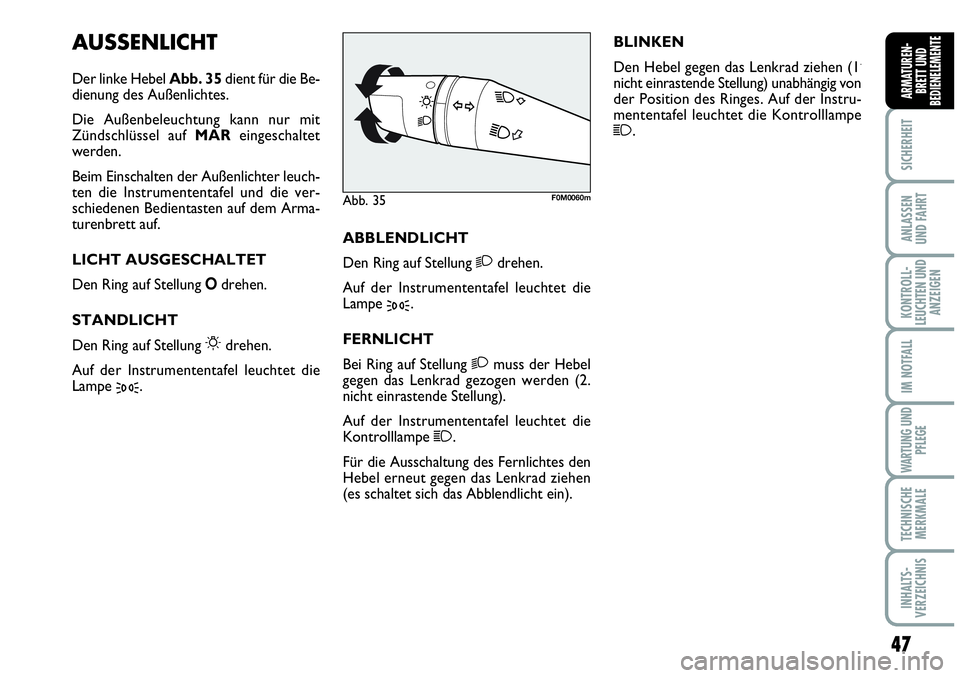

AUSSENLICHT
Der linke Hebel Abb. 35dient für die Be-
dienung des Außenlichtes.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAReingeschaltet
werden.
Beim Einschalten der Außenlichter leuch-
ten die Instrumententafel und die ver-
schiedenen Bedientasten auf dem Arma-
turenbrett auf.
LICHT AUSGESCHALTET
Den Ring auf Stellung Odrehen.
STANDLICHT
Den Ring auf Stellung
6drehen.
Auf der Instrumententafel leuchtet die
Lampe
3.ABBLENDLICHT
Den Ring auf Stellung
2drehen.
Auf der Instrumententafel leuchtet die
Lampe
3.
FERNLICHT
Bei Ring auf Stellung
2muss der Hebel
gegen das Lenkrad gezogen werden (2.
nicht einrastende Stellung).
Auf der Instrumententafel leuchtet die
Kontrolllampe
1.
Für die Ausschaltung des Fernlichtes den
Hebel erneut gegen das Lenkrad ziehen
(es schaltet sich das Abblendlicht ein).BLINKEN
Den Hebel gegen das Lenkrad ziehen (1
.
nicht einrastende Stellung) unabhängig von
der Position des Ringes. Auf der Instru-
mententafel leuchtet die Kontrolllampe
1.
Abb. 35F0M0060m

48
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

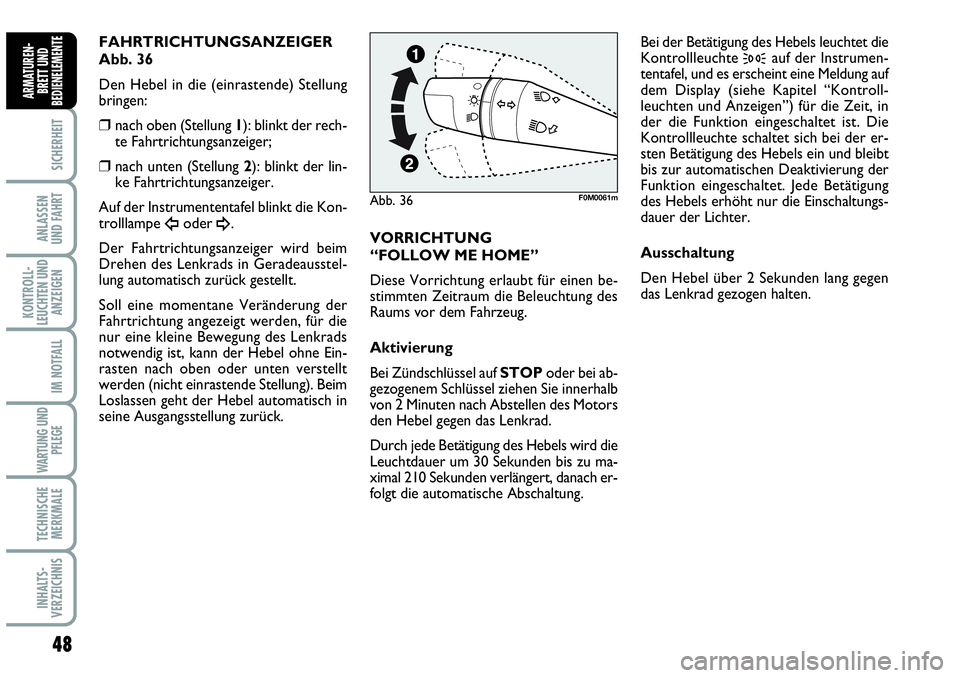

FAHRTRICHTUNGSANZEIGER
Abb. 36
Den Hebel in die (einrastende) Stellung
bringen:
❒nach oben (Stellung 1): blinkt der rech-
te Fahrtrichtungsanzeiger;
❒nach unten (Stellung 2): blinkt der lin-
ke Fahrtrichtungsanzeiger.
Auf der Instrumententafel blinkt die Kon-
trolllampe
Îoder ¥.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in Geradeausstel-
lung automatisch zurück gestellt.
Soll eine momentane Veränderung der
Fahrtrichtung angezeigt werden, für die
nur eine kleine Bewegung des Lenkrads
notwendig ist, kann der Hebel ohne Ein-
rasten nach oben oder unten verstellt
werden (nicht einrastende Stellung). Beim
Loslassen geht der Hebel automatisch in
seine Ausgangsstellung zurück.VORRICHTUNG
“FOLLOW ME HOME”
Diese Vorrichtung erlaubt für einen be-
stimmten Zeitraum die Beleuchtung des
Raums vor dem Fahrzeug.
Aktivierung
Bei Zündschlüssel auf STOPoder bei ab-
gezogenem Schlüssel ziehen Sie innerhalb
von 2 Minuten nach Abstellen des Motors
den Hebel gegen das Lenkrad.
Durch jede Betätigung des Hebels wird die
Leuchtdauer um 30 Sekunden bis zu ma-
ximal 210 Sekunden verlängert, danach er-
folgt die automatische Abschaltung. Bei der Betätigung des Hebels leuchtet die
Kontrollleuchte
3auf der Instrumen-
tentafel, und es erscheint eine Meldung auf
dem Display (siehe Kapitel “Kontroll-
leuchten und Anzeigen”) für die Zeit, in
der die Funktion eingeschaltet ist. Die
Kontrollleuchte schaltet sich bei der er-
sten Betätigung des Hebels ein und bleibt
bis zur automatischen Deaktivierung der
Funktion eingeschaltet. Jede Betätigung
des Hebels erhöht nur die Einschaltungs-
dauer der Lichter.
Ausschaltung
Den Hebel über 2 Sekunden lang gegen
das Lenkrad gezogen halten.
Abb. 36F0M0061m

49
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

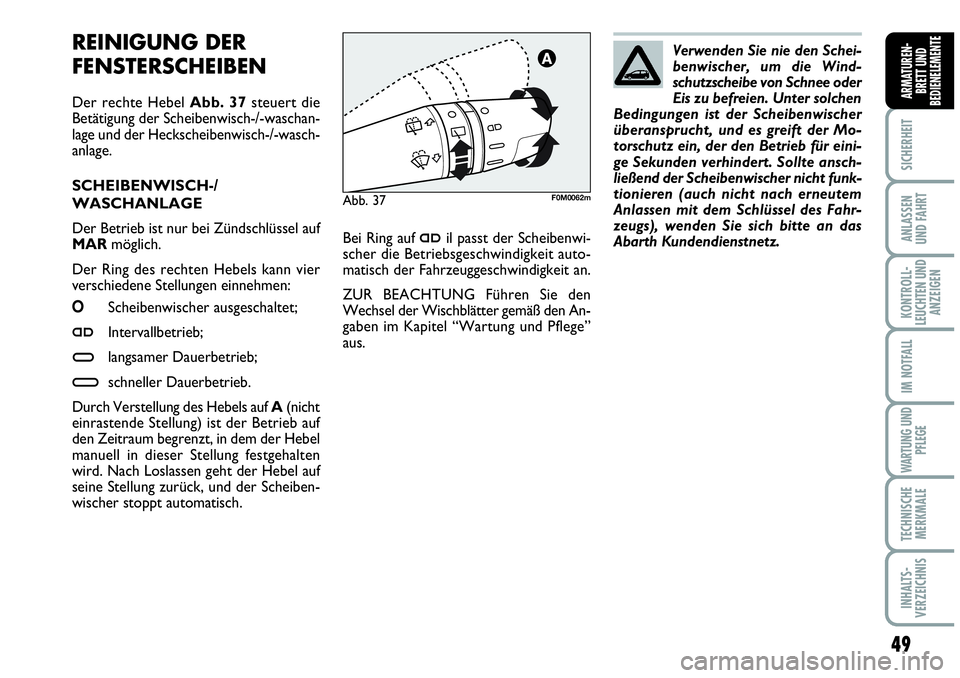

REINIGUNG DER
FENSTERSCHEIBEN
Der rechte Hebel Abb. 37steuert die
Betätigung der Scheibenwisch-/-waschan-
lage und der Heckscheibenwisch-/-wasch-
anlage.
SCHEIBENWISCH-/
WASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf
MARmöglich.
Der Ring des rechten Hebels kann vier
verschiedene Stellungen einnehmen:
OScheibenwischer ausgeschaltet;
≤Intervallbetrieb;
≥langsamer Dauerbetrieb;
¥schneller Dauerbetrieb.
Durch Verstellung des Hebels auf A(nicht
einrastende Stellung) ist der Betrieb auf
den Zeitraum begrenzt, in dem der Hebel
manuell in dieser Stellung festgehalten
wird. Nach Loslassen geht der Hebel auf
seine Stellung zurück, und der Scheiben-
wischer stoppt automatisch.Verwenden Sie nie den Schei-
benwischer, um die Wind-
schutzscheibe von Schnee oder
Eis zu befreien. Unter solchen
Bedingungen ist der Scheibenwischer
überansprucht, und es greift der Mo-
torschutz ein, der den Betrieb für eini-
ge Sekunden verhindert. Sollte ansch-
ließend der Scheibenwischer nicht funk-
tionieren (auch nicht nach erneutem
Anlassen mit dem Schlüssel des Fahr-
zeugs), wenden Sie sich bitte an das
Abarth Kundendienstnetz.
Bei Ring auf
≤il passt der Scheibenwi-
scher die Betriebsgeschwindigkeit auto-
matisch der Fahrzeuggeschwindigkeit an.
ZUR BEACHTUNG Führen Sie den
Wechsel der Wischblätter gemäß den An-
gaben im Kapitel “Wartung und Pflege”
aus.
Abb. 37F0M0062m

50
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

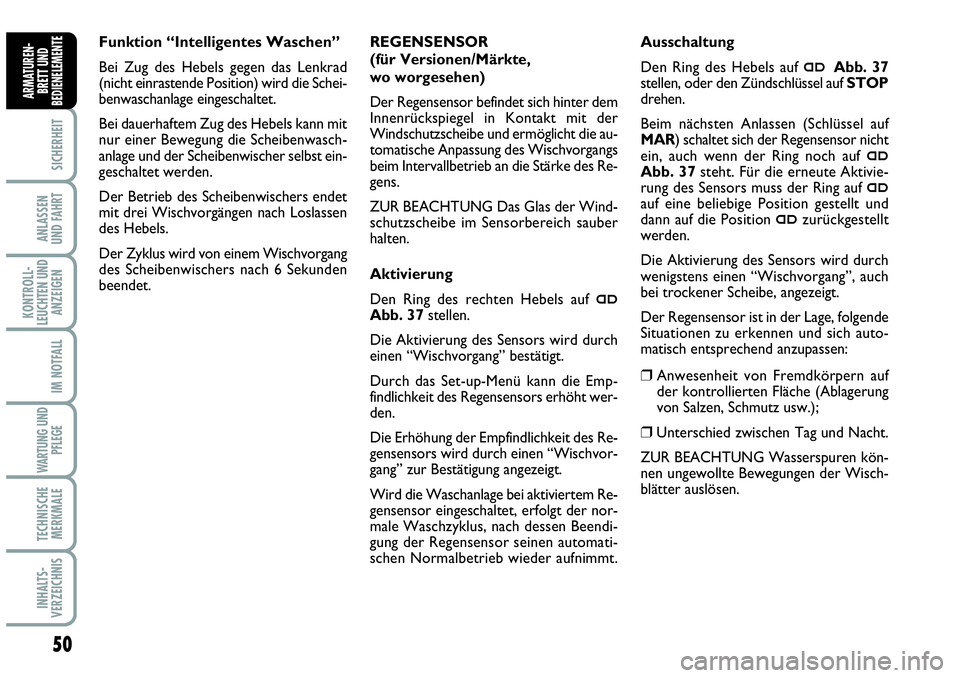

REGENSENSOR
(für Versionen/Märkte,
wo worgesehen)
Der Regensensor befindet sich hinter dem
Innenrückspiegel in Kontakt mit der
Windschutzscheibe und ermöglicht die au-
tomatische Anpassung des Wischvorgangs
beim Intervallbetrieb an die Stärke des Re-
gens.
ZUR BEACHTUNG Das Glas der Wind-
schutzscheibe im Sensorbereich sauber
halten.
Aktivierung
Den Ring des rechten Hebels auf
≤
Abb. 37stellen.
Die Aktivierung des Sensors wird durch
einen “Wischvorgang” bestätigt.
Durch das Set-up-Menü kann die Emp-
findlichkeit des Regensensors erhöht wer-
den.
Die Erhöhung der Empfindlichkeit des Re-
gensensors wird durch einen “Wischvor-
gang” zur Bestätigung angezeigt.
Wird die Waschanlage bei aktiviertem Re-
gensensor eingeschaltet, erfolgt der nor-
male Waschzyklus, nach dessen Beendi-
gung der Regensensor seinen automati-
schen Normalbetrieb wieder aufnimmt.Ausschaltung
Den Ring des Hebels auf
≤Abb. 37
stellen, oder den Zündschlüssel auf STOP
drehen.
Beim nächsten Anlassen (Schlüssel auf
MAR) schaltet sich der Regensensor nicht
ein, auch wenn der Ring noch auf
≤
Abb. 37steht. Für die erneute Aktivie-
rung des Sensors muss der Ring auf
≤
auf eine beliebige Position gestellt und
dann auf die Position
≤zurückgestellt
werden.
Die Aktivierung des Sensors wird durch
wenigstens einen “Wischvorgang”, auch
bei trockener Scheibe, angezeigt.
Der Regensensor ist in der Lage, folgende
Situationen zu erkennen und sich auto-
matisch entsprechend anzupassen:
❒ Anwesenheit von Fremdkörpern auf
der kontrollierten Fläche (Ablagerung
von Salzen, Schmutz usw.);
❒Unterschied zwischen Tag und Nacht.
ZUR BEACHTUNG Wasserspuren kön-
nen ungewollte Bewegungen der Wisch-
blätter auslösen. Funktion “Intelligentes Waschen”
Bei Zug des Hebels gegen das Lenkrad
(nicht einrastende Position) wird die Schei-
benwaschanlage eingeschaltet.
Bei dauerhaftem Zug des Hebels kann mit
nur einer Bewegung die Scheibenwasch-
anlage und der Scheibenwischer selbst ein-
geschaltet werden.
Der Betrieb des Scheibenwischers endet
mit drei Wischvorgängen nach Loslassen
des Hebels.
Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach 6 Sekunden
beendet.

51
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

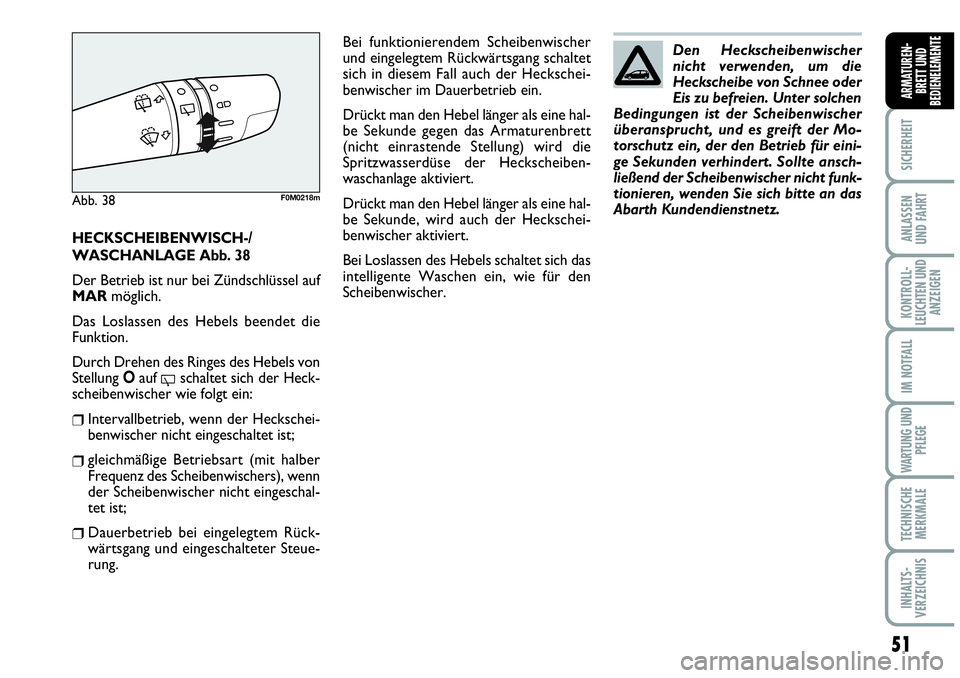

HECKSCHEIBENWISCH-/
WASCHANLAGE Abb. 38
Der Betrieb ist nur bei Zündschlüssel auf
MARmöglich.
Das Loslassen des Hebels beendet die
Funktion.
Durch Drehen des Ringes des Hebels von
Stellung Oauf
'schaltet sich der Heck-
scheibenwischer wie folgt ein:
❒Intervallbetrieb, wenn der Heckschei-
benwischer nicht eingeschaltet ist;
❒gleichmäßige Betriebsart (mit halber
Frequenz des Scheibenwischers), wenn
der Scheibenwischer nicht eingeschal-
tet ist;
❒Dauerbetrieb bei eingelegtem Rück-
wärtsgang und eingeschalteter Steue-
rung.Den Heckscheibenwischer
nicht verwenden, um die
Heckscheibe von Schnee oder
Eis zu befreien. Unter solchen
Bedingungen ist der Scheibenwischer
überansprucht, und es greift der Mo-
torschutz ein, der den Betrieb für eini-
ge Sekunden verhindert. Sollte ansch-
ließend der Scheibenwischer nicht funk-
tionieren, wenden Sie sich bitte an das
Abarth Kundendienstnetz.
Bei funktionierendem Scheibenwischer
und eingelegtem Rückwärtsgang schaltet
sich in diesem Fall auch der Heckschei-
benwischer im Dauerbetrieb ein.
Drückt man den Hebel länger als eine hal-
be Sekunde gegen das Armaturenbrett
(nicht einrastende Stellung) wird die
Spritzwasserdüse der Heckscheiben-
waschanlage aktiviert.
Drückt man den Hebel länger als eine hal-
be Sekunde, wird auch der Heckschei-
benwischer aktiviert.
Bei Loslassen des Hebels schaltet sich das
intelligente Waschen ein, wie für den
Scheibenwischer.
Abb. 38F0M0218m

52
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

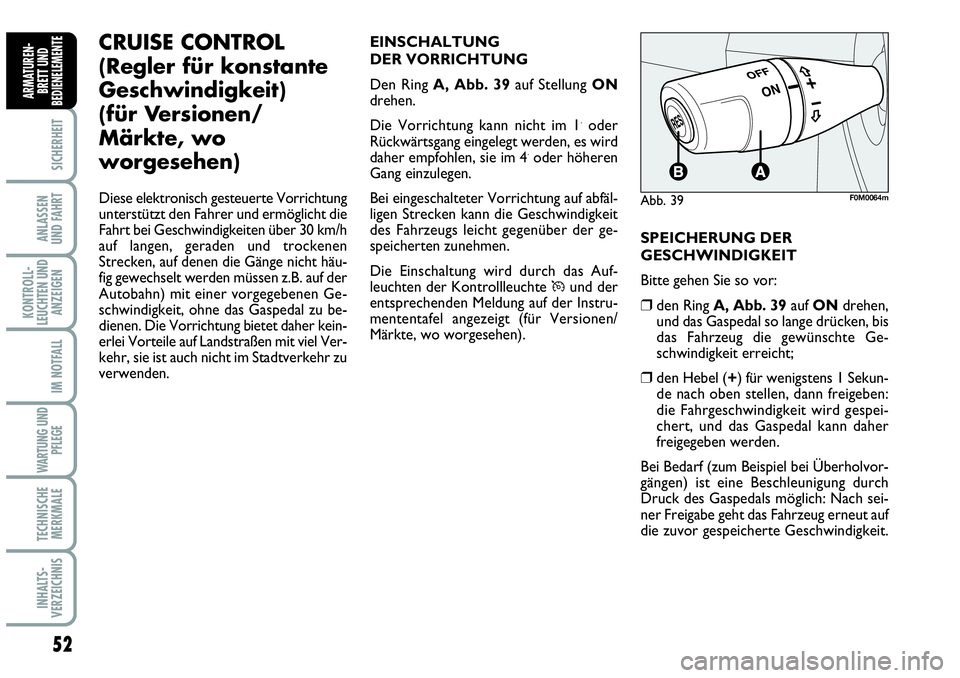

CRUISE CONTROL
(Regler für konstante
Geschwindigkeit)
(für Versionen/
Märkte, wo
worgesehen)
Diese elektronisch gesteuerte Vorrichtung
unterstützt den Fahrer und ermöglicht die
Fahrt bei Geschwindigkeiten über 30 km/h
auf langen, geraden und trockenen
Strecken, auf denen die Gänge nicht häu-
fig gewechselt werden müssen z.B. auf der
Autobahn) mit einer vorgegebenen Ge-
schwindigkeit, ohne das Gaspedal zu be-
dienen. Die Vorrichtung bietet daher kein-
erlei Vorteile auf Landstraßen mit viel Ver-
kehr, sie ist auch nicht im Stadtverkehr zu
verwenden.EINSCHALTUNG
DER VORRICHTUNG
Den Ring A, Abb. 39auf Stellung ON
drehen.
Die Vorrichtung kann nicht im 1
.oder
Rückwärtsgang eingelegt werden, es wird
daher empfohlen, sie im 4
.oder höheren
Gang einzulegen.
Bei eingeschalteter Vorrichtung auf abfäl-
ligen Strecken kann die Geschwindigkeit
des Fahrzeugs leicht gegenüber der ge-
speicherten zunehmen.
Die Einschaltung wird durch das Auf-
leuchten der Kontrollleuchte
Üund der
entsprechenden Meldung auf der Instru-
mententafel angezeigt (für Versionen/
Märkte, wo worgesehen).SPEICHERUNG DER
GESCHWINDIGKEIT
Bitte gehen Sie so vor:
❒den Ring A, Abb. 39auf ONdrehen,
und das Gaspedal so lange drücken, bis
das Fahrzeug die gewünschte Ge-
schwindigkeit erreicht;
❒den Hebel (+) für wenigstens 1 Sekun-
de nach oben stellen, dann freigeben:
die Fahrgeschwindigkeit wird gespei-
chert, und das Gaspedal kann daher
freigegeben werden.
Bei Bedarf (zum Beispiel bei Überholvor-
gängen) ist eine Beschleunigung durch
Druck des Gaspedals möglich: Nach sei-
ner Freigabe geht das Fahrzeug erneut auf
die zuvor gespeicherte Geschwindigkeit.
Abb. 39F0M0064m

53
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

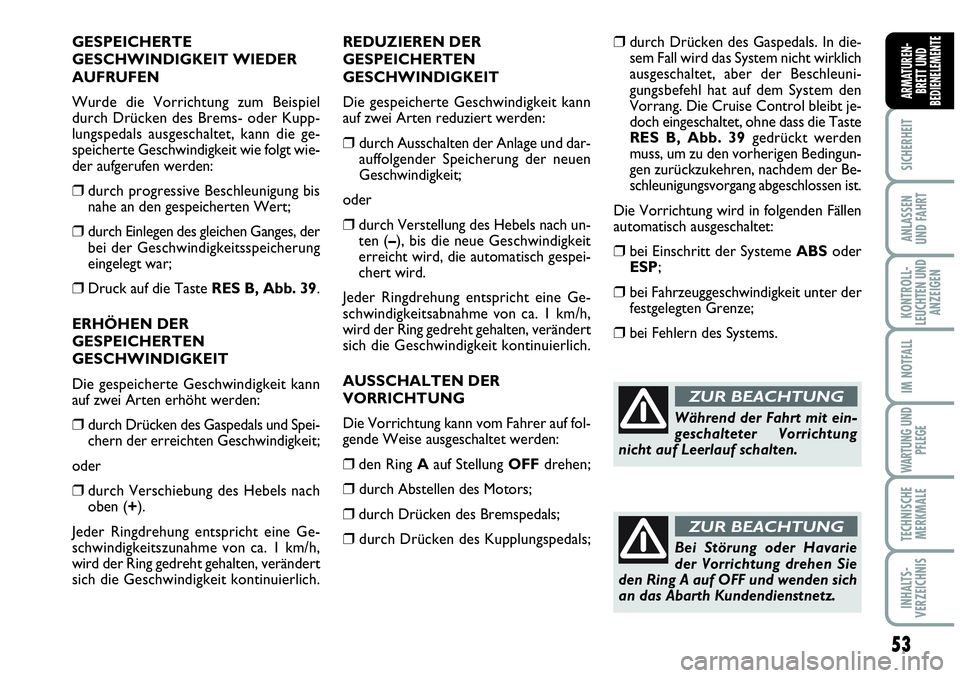

GESPEICHERTE
GESCHWINDIGKEIT WIEDER
AUFRUFEN
Wurde die Vorrichtung zum Beispiel
durch Drücken des Brems- oder Kupp-
lungspedals ausgeschaltet, kann die ge-
speicherte Geschwindigkeit wie folgt wie-
der aufgerufen werden:
❒durch progressive Beschleunigung bis
nahe an den gespeicherten Wert;
❒durch Einlegen des gleichen Ganges, der
bei der Geschwindigkeitsspeicherung
eingelegt war;
❒Druck auf die Taste RES B, Abb. 39.
ERHÖHEN DER
GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann
auf zwei Arten erhöht werden:
❒durch Drücken des Gaspedals und Spei-
chern der erreichten Geschwindigkeit;
oder
❒durch Verschiebung des Hebels nach
oben (+).
Jeder Ringdrehung entspricht eine Ge-
schwindigkeitszunahme von ca. 1 km/h,
wird der Ring gedreht gehalten, verändert
sich die Geschwindigkeit kontinuierlich. REDUZIEREN DER
GESPEICHERTEN
GESCHWINDIGKEIT
Die gespeicherte Geschwindigkeit kann
auf zwei Arten reduziert werden:
❒ durch Ausschalten der Anlage und dar-
auffolgender Speicherung der neuen
Geschwindigkeit;
oder
❒durch Verstellung des Hebels nach un-
ten (–), bis die neue Geschwindigkeit
erreicht wird, die automatisch gespei-
chert wird.
Jeder Ringdrehung entspricht eine Ge-
schwindigkeitsabnahme von ca. 1 km/h,
wird der Ring gedreht gehalten, verändert
sich die Geschwindigkeit kontinuierlich.
AUSSCHALTEN DER
VORRICHTUNG
Die Vorrichtung kann vom Fahrer auf fol-
gende Weise ausgeschaltet werden:
❒den Ring Aauf Stellung OFFdrehen;
❒ durch Abstellen des Motors;
❒durch Drücken des Bremspedals;
❒durch Drücken des Kupplungspedals;
❒durch Drücken des Gaspedals. In die-
sem Fall wird das System nicht wirklich
ausgeschaltet, aber der Beschleuni-
gungsbefehl hat auf dem System den
Vorrang. Die Cruise Control bleibt je-
doch eingeschaltet, ohne dass die Taste
RES B, Abb. 39gedrückt werden
muss, um zu den vorherigen Bedingun-
gen zurückzukehren, nachdem der Be-
schleunigungsvorgang abgeschlossen ist.
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒bei Einschritt der Systeme ABSoder
ESP;
❒ bei Fahrzeuggeschwindigkeit unter der
festgelegten Grenze;
❒bei Fehlern des Systems.
Während der Fahrt mit ein-
geschalteter Vorrichtung
nicht auf Leerlauf schalten.
ZUR BEACHTUNG
Bei Störung oder Havarie
der Vorrichtung drehen Sie
den Ring A auf OFF und wenden sich
an das Abarth Kundendienstnetz.
ZUR BEACHTUNG

54
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

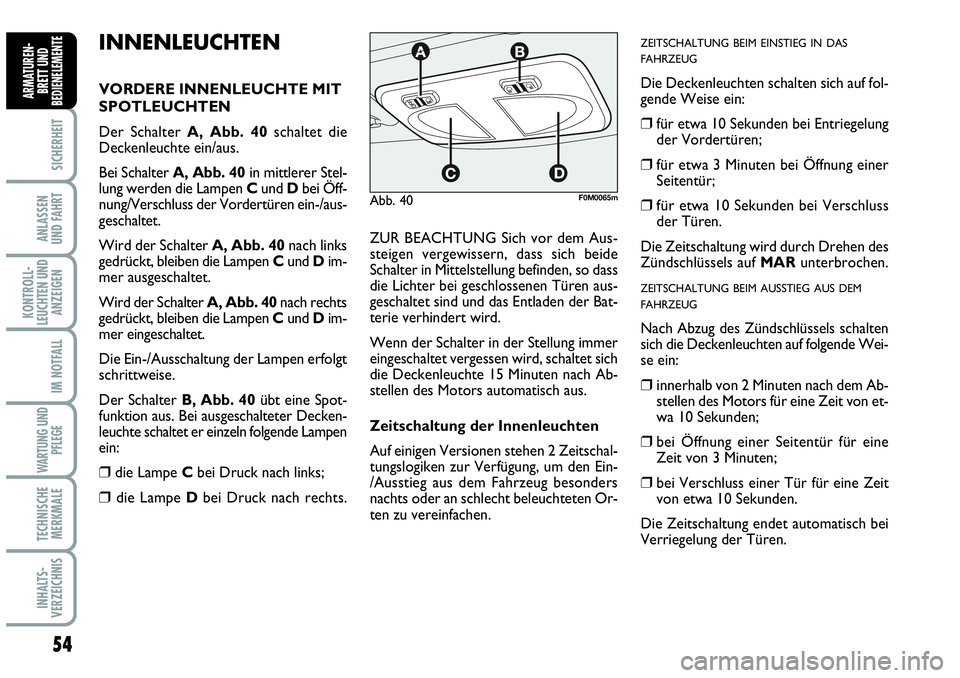

INNENLEUCHTEN
VORDERE INNENLEUCHTE MIT
SPOTLEUCHTEN
Der Schalter A, Abb. 40schaltet die
Deckenleuchte ein/aus.
Bei Schalter A, Abb. 40in mittlerer Stel-
lung werden die Lampen Cund Dbei Öff-
nung/Verschluss der Vordertüren ein-/aus-
geschaltet.
Wird der Schalter A, Abb. 40nach links
gedrückt, bleiben die Lampen Cund Dim-
mer ausgeschaltet.
Wird der Schalter A, Abb. 40nach rechts
gedrückt, bleiben die Lampen Cund Dim-
mer eingeschaltet.
Die Ein-/Ausschaltung der Lampen erfolgt
schrittweise.
Der Schalter B, Abb. 40übt eine Spot-
funktion aus. Bei ausgeschalteter Decken-
leuchte schaltet er einzeln folgende Lampen
ein:
❒die Lampe Cbei Druck nach links;
❒die Lampe Dbei Druck nach rechts.
ZEITSCHALTUNG BEIM EINSTIEG IN DAS
FAHRZEUG
Die Deckenleuchten schalten sich auf fol-
gende Weise ein:
❒für etwa 10 Sekunden bei Entriegelung
der Vordertüren;
❒für etwa 3 Minuten bei Öffnung einer
Seitentür;
❒für etwa 10 Sekunden bei Verschluss
der Türen.
Die Zeitschaltung wird durch Drehen des
Zündschlüssels auf MARunterbrochen.
ZEITSCHALTUNG BEIM AUSSTIEG AUS DEM
FAHRZEUG
Nach Abzug des Zündschlüssels schalten
sich die Deckenleuchten auf folgende Wei-
se ein:
❒innerhalb von 2 Minuten nach dem Ab-
stellen des Motors für eine Zeit von et-
wa 10 Sekunden;
❒bei Öffnung einer Seitentür für eine
Zeit von 3 Minuten;
❒bei Verschluss einer Tür für eine Zeit
von etwa 10 Sekunden.
Die Zeitschaltung endet automatisch bei
Verriegelung der Türen.
Abb. 40F0M0065m
ZUR BEACHTUNG Sich vor dem Aus-
steigen vergewissern, dass sich beide
Schalter in Mittelstellung befinden, so dass
die Lichter bei geschlossenen Türen aus-
geschaltet sind und das Entladen der Bat-
terie verhindert wird.
Wenn der Schalter in der Stellung immer
eingeschaltet vergessen wird, schaltet sich
die Deckenleuchte 15 Minuten nach Ab-
stellen des Motors automatisch aus.
Zeitschaltung der Innenleuchten
Auf einigen Versionen stehen 2 Zeitschal-
tungslogiken zur Verfügung, um den Ein-
/Ausstieg aus dem Fahrzeug besonders
nachts oder an schlecht beleuchteten Or-
ten zu vereinfachen.
