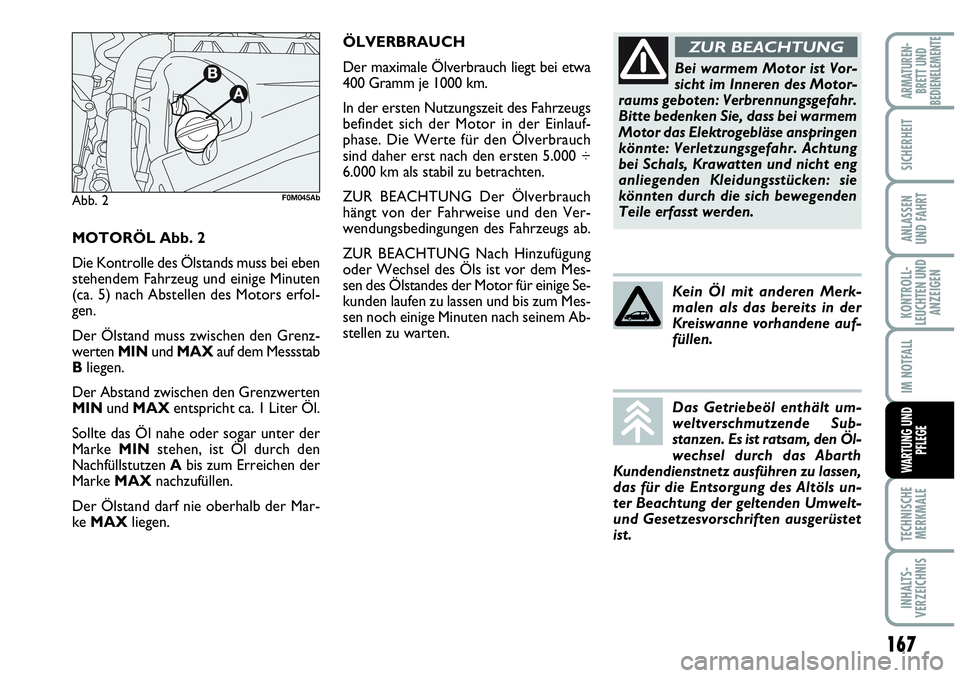

MOTORÖL Abb. 2
Die Kontrolle des Ölstands muss bei eben
stehendem Fahrzeug und einige Minuten
(ca. 5) nach Abstellen des Motors erfol-
gen.
Der Ölstand muss zwischen den Grenz-
werten MINund MAXauf dem Messstab
Bliegen.
Der Abstand zwischen den Grenzwerten
MINund MAXentspricht ca. 1 Liter Öl.
Sollte das Öl nahe oder sogar unter der
Marke MINstehen, ist Öl durch den
Nachfüllstutzen Abis zum Erreichen der
Marke MAXnachzufüllen.
Der Ölstand darf nie oberhalb der Mar-
ke MAXliegen.ÖLVERBRAUCH
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km.
In der ersten Nutzungszeit des Fahrzeugs
befindet sich der Motor in der Einlauf-
phase. Die Werte für den Ölverbrauch
sind daher erst nach den ersten 5.000 ÷
6.000 km als stabil zu betrachten.
ZUR BEACHTUNG Der Ölverbrauch
hängt von der Fahrweise und den Ver-
wendungsbedingungen des Fahrzeugs ab.
ZUR BEACHTUNG Nach Hinzufügung
oder Wechsel des Öls ist vor dem Mes-
sen des Ölstandes der Motor für einige Se-
kunden laufen zu lassen und bis zum Mes-
sen noch einige Minuten nach seinem Ab-
stellen zu warten.
Bei warmem Motor ist Vor-
sicht im Inneren des Motor-
raums geboten: Verbrennungsgefahr.
Bitte bedenken Sie, dass bei warmem
Motor das Elektrogebläse anspringen
könnte: Verletzungsgefahr. Achtung
bei Schals, Krawatten und nicht eng
anliegenden Kleidungsstücken: sie
könnten durch die sich bewegenden
Teile erfasst werden.
ZUR BEACHTUNG
167
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Abb. 2F0M045Ab
Kein Öl mit anderen Merk-
malen als das bereits in der
Kreiswanne vorhandene auf-
füllen.
Das Getriebeöl enthält um-
weltverschmutzende Sub-
stanzen. Es ist ratsam, den Öl-
wechsel durch das Abarth
Kundendienstnetz ausführen zu lassen,
das für die Entsorgung des Altöls un-
ter Beachtung der geltenden Umwelt-
und Gesetzesvorschriften ausgerüstet
ist.

168
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

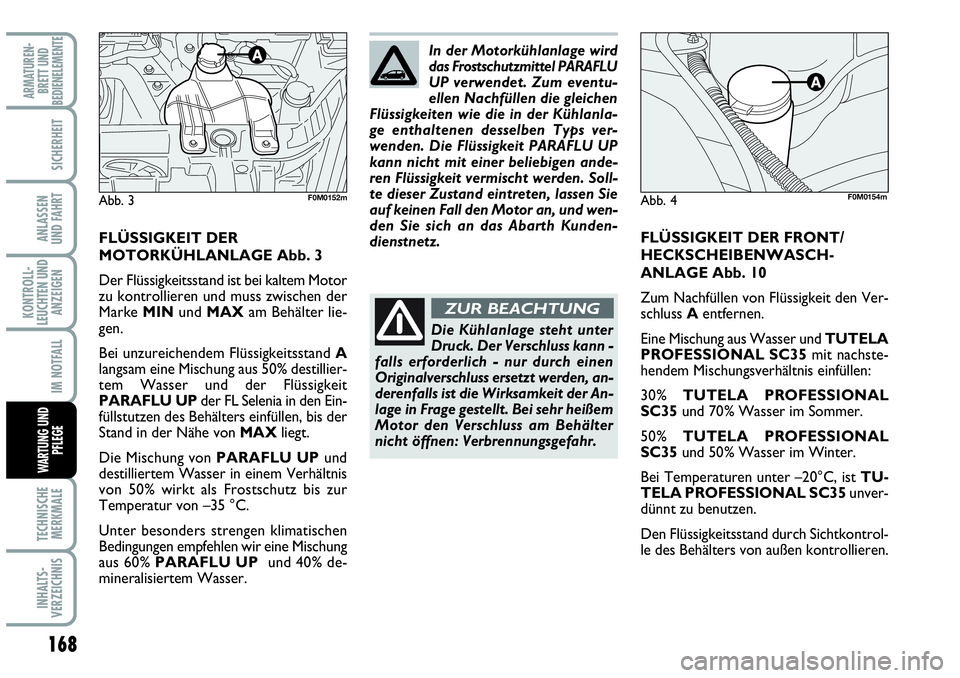

FLÜSSIGKEIT DER FRONT/
HECKSCHEIBENWASCH-
ANLAGE Abb. 10
Zum Nachfüllen von Flüssigkeit den Ver-
schluss Aentfernen.
Eine Mischung aus Wasser und TUTELA
PROFESSIONAL SC35mit nachste-
hendem Mischungsverhältnis einfüllen:
30% TUTELA PROFESSIONAL
SC35und 70% Wasser im Sommer.
50% TUTELA PROFESSIONAL
SC35und 50% Wasser im Winter.
Bei Temperaturen unter –20°C, ist TU-
TELA PROFESSIONAL SC35unver-
dünnt zu benutzen.
Den Flüssigkeitsstand durch Sichtkontrol-
le des Behälters von außen kontrollieren. FLÜSSIGKEIT DER
MOTORKÜHLANLAGE Abb. 3
Der Flüssigkeitsstand ist bei kaltem Motor
zu kontrollieren und muss zwischen der
Marke MINund MAXam Behälter lie-
gen.
Bei unzureichendem Flüssigkeitsstand A
langsam eine Mischung aus 50% destillier-
tem Wasser und der Flüssigkeit
PARAFLU UP der FL Selenia in den Ein-
füllstutzen des Behälters einfüllen, bis der
Stand in der Nähe von MAXliegt.
Die Mischung von PARAFLU UPund
destilliertem Wasser in einem Verhältnis
von 50% wirkt als Frostschutz bis zur
Temperatur von –35 °C.
Unter besonders strengen klimatischen
Bedingungen empfehlen wir eine Mischung
aus 60% PARAFLU UPund 40% de-
mineralisiertem Wasser. In der Motorkühlanlage wird
das Frostschutzmittel PARAFLUUP verwendet. Zum eventu-
ellen Nachfüllen die gleichen
Flüssigkeiten wie die in der Kühlanla-
ge enthaltenen desselben Typs ver-
wenden. Die Flüssigkeit PARAFLU UP
kann nicht mit einer beliebigen ande-
ren Flüssigkeit vermischt werden. Soll-
te dieser Zustand eintreten, lassen Sie
auf keinen Fall den Motor an, und wen-
den Sie sich an das Abarth Kunden-
dienstnetz.
Die Kühlanlage steht unter
Druck. Der Verschluss kann -
falls erforderlich - nur durch einen
Originalverschluss ersetzt werden, an-
derenfalls ist die Wirksamkeit der An-
lage in Frage gestellt. Bei sehr heißem
Motor den Verschluss am Behälter
nicht öffnen: Verbrennungsgefahr.
ZUR BEACHTUNG
Abb. 3F0M0152mAbb. 4F0M0154m

169
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

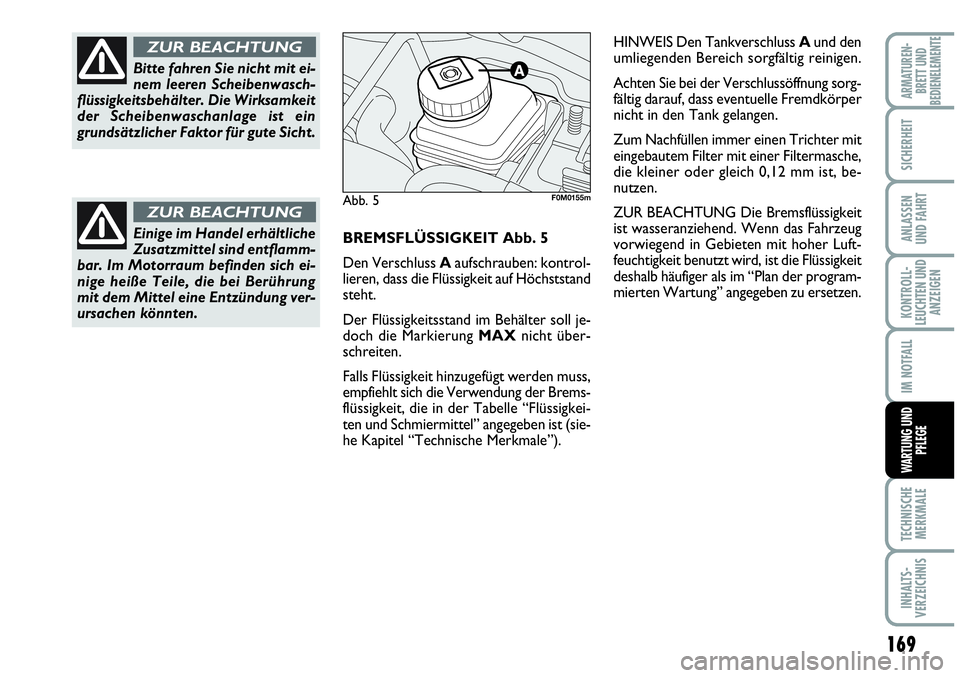

HINWEIS Den Tankverschluss Aund den
umliegenden Bereich sorgfältig reinigen.
Achten Sie bei der Verschlussöffnung sorg-
fältig darauf, dass eventuelle Fremdkörper
nicht in den Tank gelangen.
Zum Nachfüllen immer einen Trichter mit
eingebautem Filter mit einer Filtermasche,
die kleiner oder gleich 0,12 mm ist, be-
nutzen.
ZUR BEACHTUNG Die Bremsflüssigkeit
ist wasseranziehend. Wenn das Fahrzeug
vorwiegend in Gebieten mit hoher Luft-
feuchtigkeit benutzt wird, ist die Flüssigkeit
deshalb häufiger als im “Plan der program-
mierten Wartung” angegeben zu ersetzen.
Bitte fahren Sie nicht mit ei-
nem leeren Scheibenwasch-
flüssigkeitsbehälter. Die Wirksamkeit
der Scheibenwaschanlage ist ein
grundsätzlicher Faktor für gute Sicht.
ZUR BEACHTUNG
Einige im Handel erhältliche
Zusatzmittel sind entflamm-
bar. Im Motorraum befinden sich ei-
nige heiße Teile, die bei Berührung
mit dem Mittel eine Entzündung ver-
ursachen könnten.
ZUR BEACHTUNG
BREMSFLÜSSIGKEIT Abb. 5
Den Verschluss Aaufschrauben: kontrol-
lieren, dass die Flüssigkeit auf Höchststand
steht.
Der Flüssigkeitsstand im Behälter soll je-
doch die Markierung MAXnicht über-
schreiten.
Falls Flüssigkeit hinzugefügt werden muss,
empfiehlt sich die Verwendung der Brems-
flüssigkeit, die in der Tabelle “Flüssigkei-
ten und Schmiermittel” angegeben ist (sie-
he Kapitel “Technische Merkmale”).
Abb. 5F0M0155m

170
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

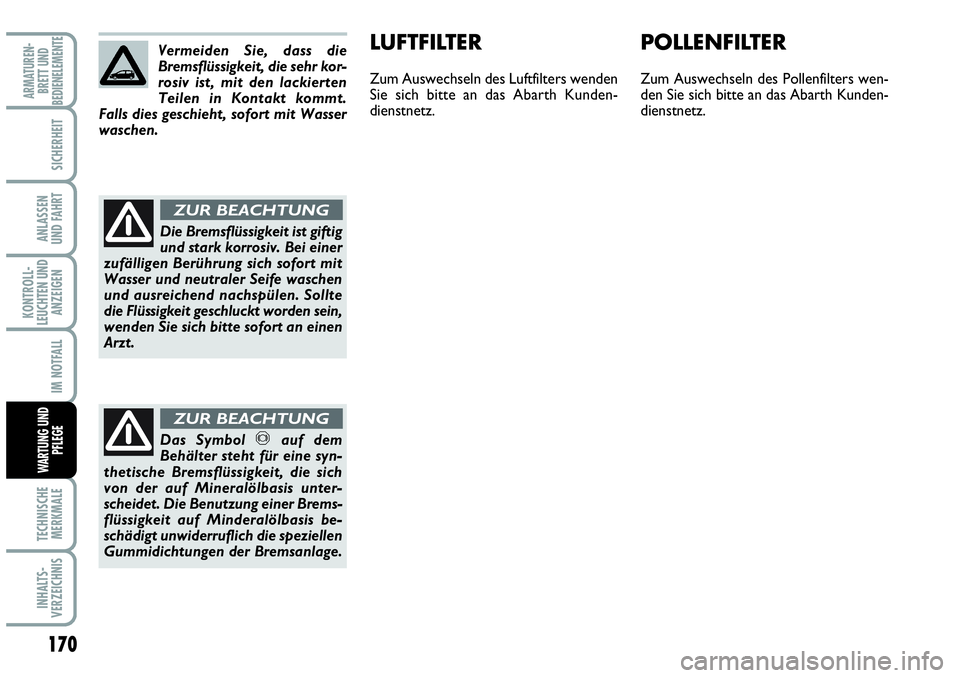

Vermeiden Sie, dass die
Bremsflüssigkeit, die sehr kor-
rosiv ist, mit den lackierten
Teilen in Kontakt kommt.
Falls dies geschieht, sofort mit Wasser
waschen.
Die Bremsflüssigkeit ist giftig
und stark korrosiv. Bei einer
zufälligen Berührung sich sofort mit
Wasser und neutraler Seife waschen
und ausreichend nachspülen. Sollte
die Flüssigkeit geschluckt worden sein,
wenden Sie sich bitte sofort an einen
Arzt.
ZUR BEACHTUNG
Das Symbol πauf dem
Behälter steht für eine syn-
thetische Bremsflüssigkeit, die sich
von der auf Mineralölbasis unter-
scheidet. Die Benutzung einer Brems-
flüssigkeit auf Minderalölbasis be-
schädigt unwiderruflich die speziellen
Gummidichtungen der Bremsanlage.
ZUR BEACHTUNG
LUFTFILTER
Zum Auswechseln des Luftfilters wenden
Sie sich bitte an das Abarth Kunden-
dienstnetz.
POLLENFILTER
Zum Auswechseln des Pollenfilters wen-
den Sie sich bitte an das Abarth Kunden-
dienstnetz.

171
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

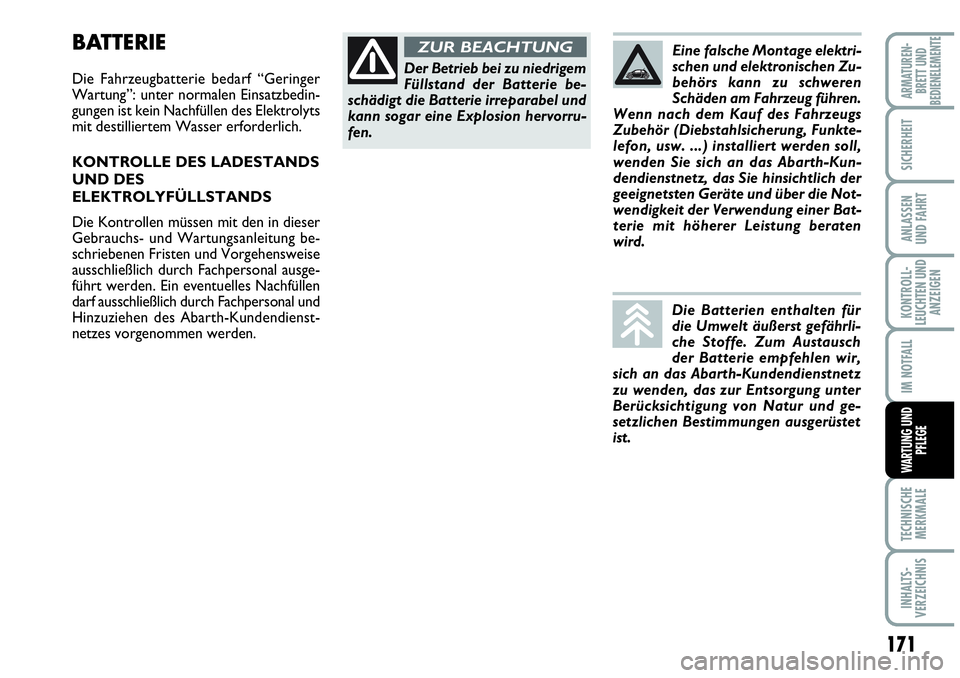

BATTERIE
Die Fahrzeugbatterie bedarf “Geringer
Wartung”: unter normalen Einsatzbedin-
gungen ist kein Nachfüllen des Elektrolyts
mit destilliertem Wasser erforderlich.
KONTROLLE DES LADESTANDS
UND DES
ELEKTROLYFÜLLSTANDS
Die Kontrollen müssen mit den in dieser
Gebrauchs- und Wartungsanleitung be-
schriebenen Fristen und Vorgehensweise
ausschließlich durch Fachpersonal ausge-
führt werden. Ein eventuelles Nachfüllen
darf ausschließlich durch Fachpersonal und
Hinzuziehen des Abarth-Kundendienst-
netzes vorgenommen werden.Der Betrieb bei zu niedrigem
Füllstand der Batterie be-
schädigt die Batterie irreparabel und
kann sogar eine Explosion hervorru-
fen.
ZUR BEACHTUNGEine falsche Montage elektri-
schen und elektronischen Zu-
behörs kann zu schweren
Schäden am Fahrzeug führen.
Wenn nach dem Kauf des Fahrzeugs
Zubehör (Diebstahlsicherung, Funkte-
lefon, usw. ...) installiert werden soll,
wenden Sie sich an das Abarth-Kun-
dendienstnetz, das Sie hinsichtlich der
geeignetsten Geräte und über die Not-
wendigkeit der Verwendung einer Bat-
terie mit höherer Leistung beraten
wird.
Die Batterien enthalten für
die Umwelt äußerst gefährli-
che Stoffe. Zum Austausch
der Batterie empfehlen wir,
sich an das Abarth-Kundendienstnetz
zu wenden, das zur Entsorgung unter
Berücksichtigung von Natur und ge-
setzlichen Bestimmungen ausgerüstet
ist.

172
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

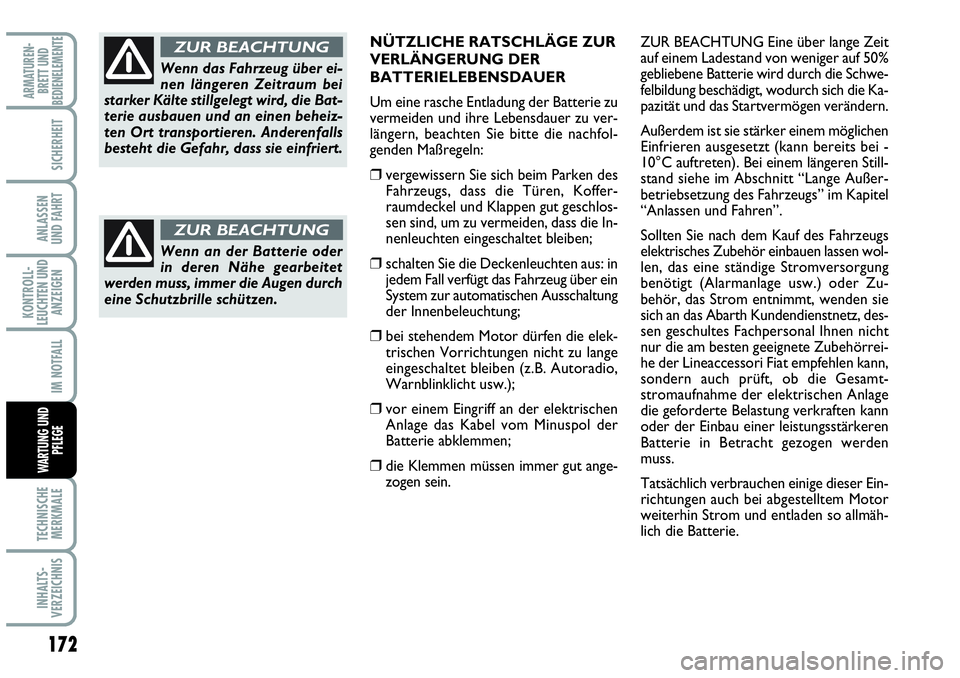

ZUR BEACHTUNG Eine über lange Zeit
auf einem Ladestand von weniger auf 50%
gebliebene Batterie wird durch die Schwe-
felbildung beschädigt, wodurch sich die Ka-
pazität und das Startvermögen verändern.
Außerdem ist sie stärker einem möglichen
Einfrieren ausgesetzt (kann bereits bei -
10°C auftreten). Bei einem längeren Still-
stand siehe im Abschnitt “Lange Außer-
betriebsetzung des Fahrzeugs” im Kapitel
“Anlassen und Fahren”.
Sollten Sie nach dem Kauf des Fahrzeugs
elektrisches Zubehör einbauen lassen wol-
len, das eine ständige Stromversorgung
benötigt (Alarmanlage usw.) oder Zu-
behör, das Strom entnimmt, wenden sie
sich an das Abarth Kundendienstnetz, des-
sen geschultes Fachpersonal Ihnen nicht
nur die am besten geeignete Zubehörrei-
he der Lineaccessori Fiat empfehlen kann,
sondern auch prüft, ob die Gesamt-
stromaufnahme der elektrischen Anlage
die geforderte Belastung verkraften kann
oder der Einbau einer leistungsstärkeren
Batterie in Betracht gezogen werden
muss.
Tatsächlich verbrauchen einige dieser Ein-
richtungen auch bei abgestelltem Motor
weiterhin Strom und entladen so allmäh-
lich die Batterie. NÜTZLICHE RATSCHLÄGE ZUR
VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine rasche Entladung der Batterie zu
vermeiden und ihre Lebensdauer zu ver-
längern, beachten Sie bitte die nachfol-
genden Maßregeln:
❒vergewissern Sie sich beim Parken des
Fahrzeugs, dass die Türen, Koffer-
raumdeckel und Klappen gut geschlos-
sen sind, um zu vermeiden, dass die In-
nenleuchten eingeschaltet bleiben;
❒schalten Sie die Deckenleuchten aus: in
jedem Fall verfügt das Fahrzeug über ein
System zur automatischen Ausschaltung
der Innenbeleuchtung;
❒bei stehendem Motor dürfen die elek-
trischen Vorrichtungen nicht zu lange
eingeschaltet bleiben (z.B. Autoradio,
Warnblinklicht usw.);
❒vor einem Eingriff an der elektrischen
Anlage das Kabel vom Minuspol der
Batterie abklemmen;
❒die Klemmen müssen immer gut ange-
zogen sein.
Wenn das Fahrzeug über ei-
nen längeren Zeitraum bei
starker Kälte stillgelegt wird, die Bat-
terie ausbauen und an einen beheiz-
ten Ort transportieren. Anderenfalls
besteht die Gefahr, dass sie einfriert.
ZUR BEACHTUNG
Wenn an der Batterie oder
in deren Nähe gearbeitet
werden muss, immer die Augen durch
eine Schutzbrille schützen.
ZUR BEACHTUNG

173
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

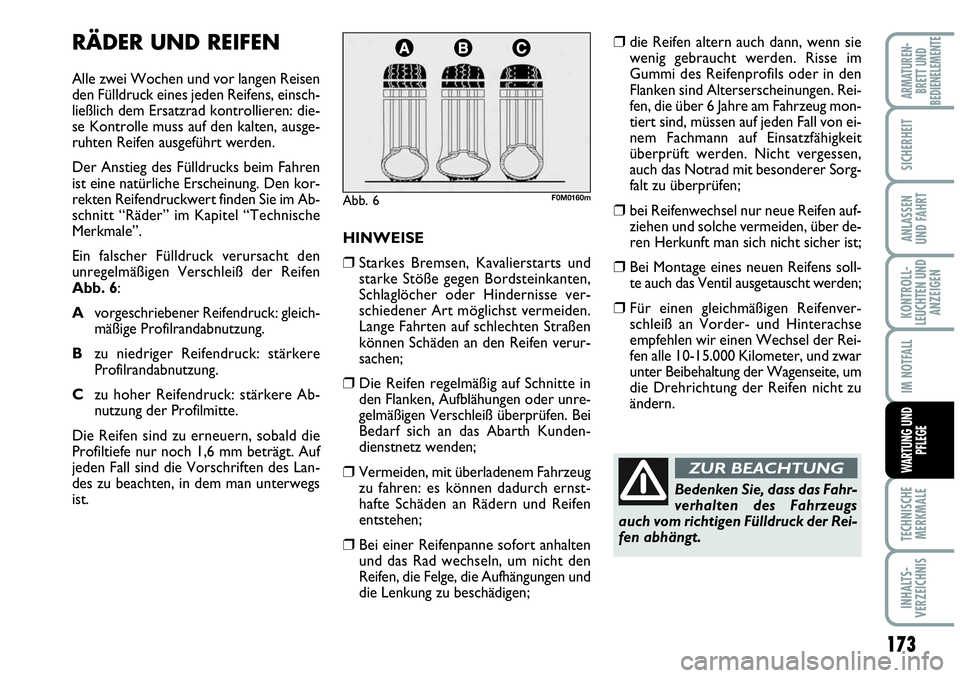

RÄDER UND REIFEN
Alle zwei Wochen und vor langen Reisen
den Fülldruck eines jeden Reifens, einsch-
ließlich dem Ersatzrad kontrollieren: die-
se Kontrolle muss auf den kalten, ausge-
ruhten Reifen ausgeführt werden.
Der Anstieg des Fülldrucks beim Fahren
ist eine natürliche Erscheinung. Den kor-
rekten Reifendruckwert finden Sie im Ab-
schnitt “Räder” im Kapitel “Technische
Merkmale”.
Ein falscher Fülldruck verursacht den
unregelmäßigen Verschleiß der Reifen
Abb. 6:
Avorgeschriebener Reifendruck: gleich-
mäßige Profilrandabnutzung.
Bzu niedriger Reifendruck: stärkere
Profilrandabnutzung.
Czu hoher Reifendruck: stärkere Ab-
nutzung der Profilmitte.
Die Reifen sind zu erneuern, sobald die
Profiltiefe nur noch 1,6 mm beträgt. Auf
jeden Fall sind die Vorschriften des Lan-
des zu beachten, in dem man unterwegs
ist.HINWEISE
❒ Starkes Bremsen, Kavalierstarts und
starke Stöße gegen Bordsteinkanten,
Schlaglöcher oder Hindernisse ver-
schiedener Art möglichst vermeiden.
Lange Fahrten auf schlechten Straßen
können Schäden an den Reifen verur-
sachen;
❒ Die Reifen regelmäßig auf Schnitte in
den Flanken, Aufblähungen oder unre-
gelmäßigen Verschleiß überprüfen. Bei
Bedarf sich an das Abarth Kunden-
dienstnetz wenden;
❒ Vermeiden, mit überladenem Fahrzeug
zu fahren: es können dadurch ernst-
hafte Schäden an Rädern und Reifen
entstehen;
❒ Bei einer Reifenpanne sofort anhalten
und das Rad wechseln, um nicht den
Reifen, die Felge, die Aufhängungen und
die Lenkung zu beschädigen;
❒die Reifen altern auch dann, wenn sie
wenig gebraucht werden. Risse im
Gummi des Reifenprofils oder in den
Flanken sind Alterserscheinungen. Rei-
fen, die über 6 Jahre am Fahrzeug mon-
tiert sind, müssen auf jeden Fall von ei-
nem Fachmann auf Einsatzfähigkeit
überprüft werden. Nicht vergessen,
auch das Notrad mit besonderer Sorg-
falt zu überprüfen;
❒ bei Reifenwechsel nur neue Reifen auf-
ziehen und solche vermeiden, über de-
ren Herkunft man sich nicht sicher ist;
❒ Bei Montage eines neuen Reifens soll-
te auch das Ventil ausgetauscht werden;
❒ Für einen gleichmäßigen Reifenver-
schleiß an Vorder- und Hinterachse
empfehlen wir einen Wechsel der Rei-
fen alle 10-15.000 Kilometer, und zwar
unter Beibehaltung der Wagenseite, um
die Drehrichtung der Reifen nicht zu
ändern.
Bedenken Sie, dass das Fahr-
verhalten des Fahrzeugs
auch vom richtigen Fülldruck der Rei-
fen abhängt.
ZUR BEACHTUNG
Abb. 6F0M0160m

174
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Durch einige einfache Maßnahmen können
die Beschädigungsmöglichkeiten der Wi-
scherblätter erheblich reduziert werden:
❒ Bei Temperaturen unter dem Gefrier-
punkt kontrollieren, dass die Wischer-
blätter nicht an der Scheibe angefroren
sind. Falls erforderlich, können sie mit
einem geeigneten Enteisungsmittel
gelöst werden;
❒ Den eventuell auf der Scheibe an-
gehäuften Schnee entfernen: dadurch
schont man die Wischerblätter und die
Überhitzung des Wischermotors wird
vermieden;
❒Den Scheibenwischer nicht bei trocke-
ner Scheibe einschalten.
Das Fahren mit verbrauch-
ten Wischerblättern stellt ein
großes Risiko dar, weil die Sicht bei
ungünstigen Witterungsbedingungen
noch verschlechtert wird.
ZUR BEACHTUNG

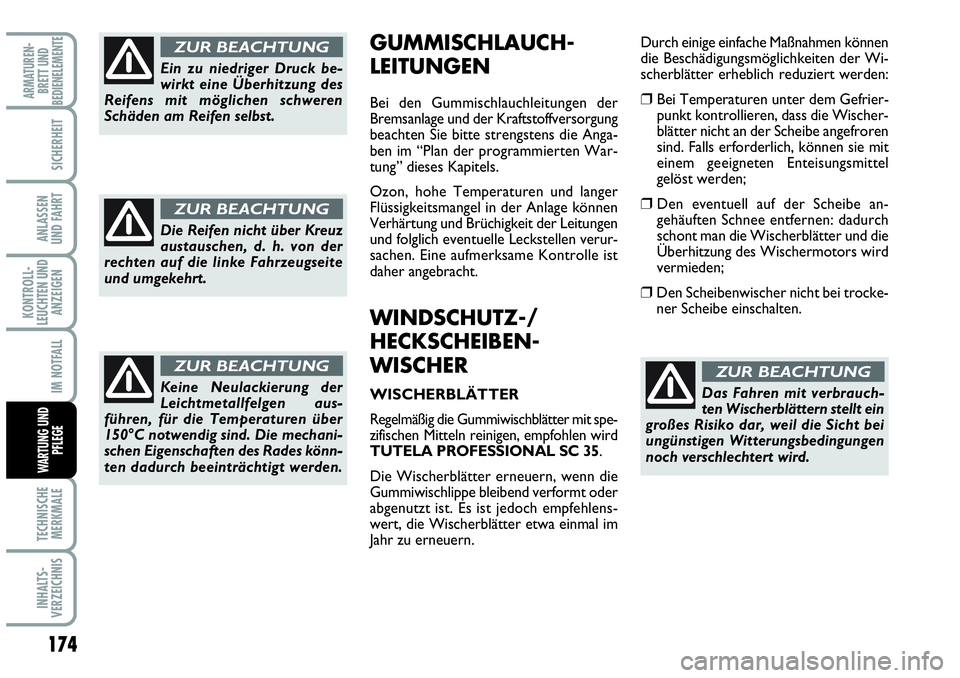

GUMMISCHLAUCH-
LEITUNGEN
Bei den Gummischlauchleitungen der
Bremsanlage und der Kraftstoffversorgung
beachten Sie bitte strengstens die Anga-
ben im “Plan der programmierten War-
tung” dieses Kapitels.
Ozon, hohe Temperaturen und langer
Flüssigkeitsmangel in der Anlage können
Verhärtung und Brüchigkeit der Leitungen
und folglich eventuelle Leckstellen verur-
sachen. Eine aufmerksame Kontrolle ist
daher angebracht.
WINDSCHUTZ-/
HECKSCHEIBEN-
WISCHER
WISCHERBLÄTTER
Regelmäßig die Gummiwischblätter mit spe-
zifischen Mitteln reinigen, empfohlen wird
TUTELA PROFESSIONAL SC 35.
Die Wischerblätter erneuern, wenn die
Gummiwischlippe bleibend verformt oder
abgenutzt ist. Es ist jedoch empfehlens-
wert, die Wischerblätter etwa einmal im
Jahr zu erneuern.
Ein zu niedriger Druck be-
wirkt eine Überhitzung des
Reifens mit möglichen schweren
Schäden am Reifen selbst.
ZUR BEACHTUNG
Die Reifen nicht über Kreuz
austauschen, d. h. von der
rechten auf die linke Fahrzeugseite
und umgekehrt.
ZUR BEACHTUNG
Keine Neulackierung der
Leichtmetallfelgen aus-
führen, für die Temperaturen über
150°C notwendig sind. Die mechani-
schen Eigenschaften des Rades könn-
ten dadurch beeinträchtigt werden.
ZUR BEACHTUNG
