Das Fahrzeug ist mit Front-Airbag für Fah-
rer und Beifahrer (für Versionen/Märkte,
wo worgesehen) sowie mit Knie-Airbag
auf der Fahrerseite (für Versionen/Märkte,
wo worgesehen) ausgestattet.
Der Front-Airbag für Fahrer / Beifahrer
und der Knie-Airbag auf der Fahrerseite
(wo vorgesehen) schützen die Insassen
der Vordersitze im Falle eines mittel-
schweren, frontalen Aufpralls durch das
Aufblasen eines Luftkissens zwischen der
Person und dem Lenkrad bzw. dem Ar-
maturenbrett.
Das Nichtansprechen bei anderen Auf-
pralltypen (seitlich, hinten, Überschlagen
usw.) ist daher nicht als Systemstörung
auszulegen.
Bei einem Frontaufprall veranlasst eine
elektronische Steuerung ein eventuell er-
forderliches Aufblasen des Luftkissens.
Das Luftkissen füllt sich sofort und schützt
somit die Körper der vorderen Passagie-
re vor einem Aufprall auf Fahrzeugteile,
die eventuell Verletzungen verursachen
könnten. Sofort danach entleert sich das
Kissen. Die Frontairbags für Fahrer / Bei-
fahrer und der Knie-Airbag auf der Fah-
rerseite (für Versionen/Märkte, wo wor-
gesehen) sind kein Ersatz sondern eine Er-
gänzung für die Sicherheitsgurte, die beim
Fahren immer angelegt werden sollten,
wie es die Gesetzgebung in Europa und
in den meisten außereuropäischen Län-
dern auch vorschreibt.

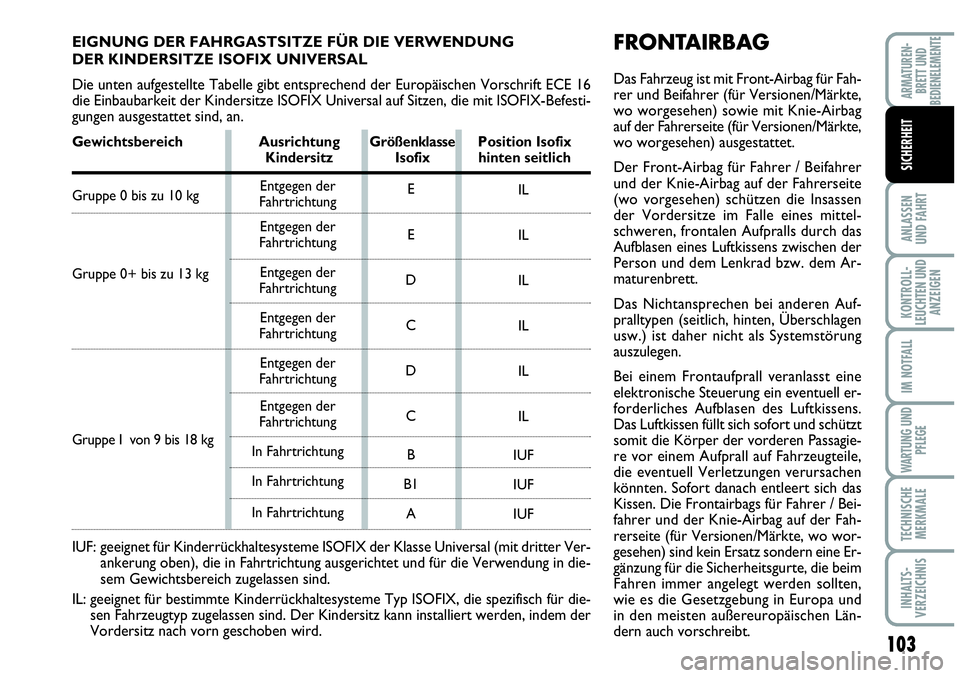

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG
DER KINDERSITZE ISOFIX UNIVERSAL
Die unten aufgestellte Tabelle gibt entsprechend der Europäischen Vorschrift ECE 16
die Einbaubarkeit der Kindersitze ISOFIX Universal auf Sitzen, die mit ISOFIX-Befesti-
gungen ausgestattet sind, an.
Gewichtsbereich Ausrichtung GrößenklassePosition Isofix Kindersitz Isofix hinten seitlich
Gruppe 0 bis zu 10 kg
Gruppe 0+ bis zu 13 kg
Gruppe I von 9 bis 18 kg
IUF: geeignet für Kinderrückhaltesysteme ISOFIX der Klasse Universal (mit dritter Ver-
ankerung oben), die in Fahrtrichtung ausgerichtet und für die Verwendung in die-
sem Gewichtsbereich zugelassen sind.
IL: geeignet für bestimmte Kinderrückhaltesysteme Typ ISOFIX, die spezifisch für die-
sen Fahrzeugtyp zugelassen sind. Der Kindersitz kann installiert werden, indem der
Vordersitz nach vorn geschoben wird.
Entgegen der
Fahrtrichtung
Entgegen der
Fahrtrichtung
Entgegen der
Fahrtrichtung
Entgegen der
Fahrtrichtung
Entgegen der
Fahrtrichtung
Entgegen der
Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In FahrtrichtungIL
IL
IL
IL
IL
IL
IUF
IUF
IUF E
E
D
C
D
C
B
B1
A

104
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
BEIFAHRER-FRONTAIRBAG
Abb. 15

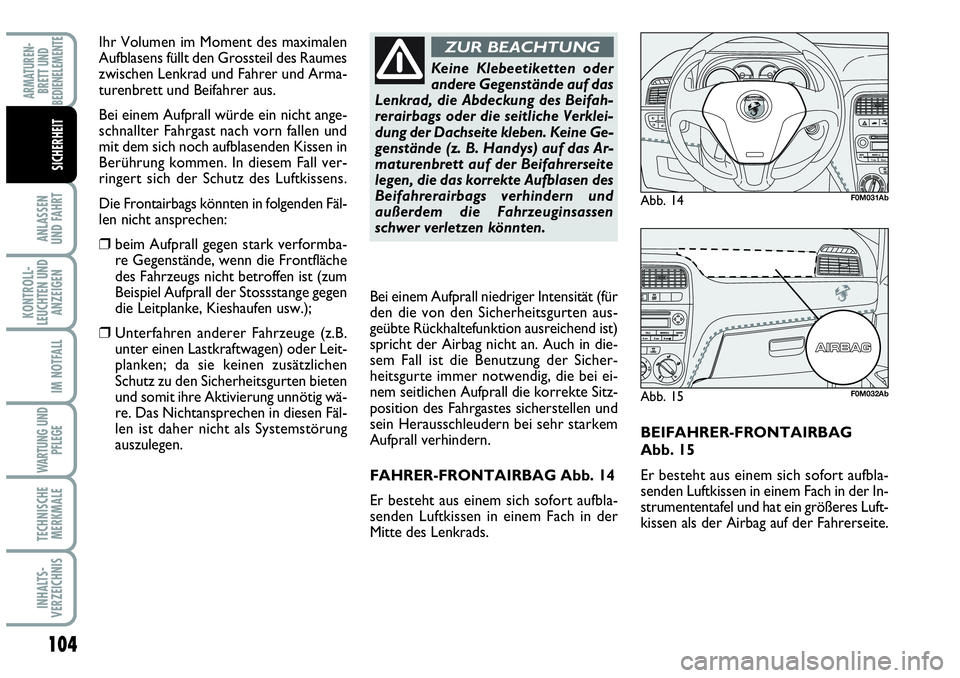

Er besteht aus einem sich sofort aufbla-
senden Luftkissen in einem Fach in der In-
strumententafel und hat ein größeres Luft-
kissen als der Airbag auf der Fahrerseite. Bei einem Aufprall niedriger Intensität (für
den die von den Sicherheitsgurten aus-
geübte Rückhaltefunktion ausreichend ist)
spricht der Airbag nicht an. Auch in die-
sem Fall ist die Benutzung der Sicher-
heitsgurte immer notwendig, die bei ei-
nem seitlichen Aufprall die korrekte Sitz-
position des Fahrgastes sicherstellen und
sein Herausschleudern bei sehr starkem
Aufprall verhindern.
FAHRER-FRONTAIRBAG Abb. 14
Er besteht aus einem sich sofort aufbla-
senden Luftkissen in einem Fach in der
Mitte des Lenkrads.
Keine Klebeetiketten oder
andere Gegenstände auf das
Lenkrad, die Abdeckung des Beifah-
rerairbags oder die seitliche Verklei-
dung der Dachseite kleben. Keine Ge-
genstände (z. B. Handys) auf das Ar-
maturenbrett auf der Beifahrerseite
legen, die das korrekte Aufblasen des
Beifahrerairbags verhindern und
außerdem die Fahrzeuginsassen
schwer verletzen könnten.
ZUR BEACHTUNGIhr Volumen im Moment des maximalen
Aufblasens füllt den Grossteil des Raumes
zwischen Lenkrad und Fahrer und Arma-
turenbrett und Beifahrer aus.
Bei einem Aufprall würde ein nicht ange-
schnallter Fahrgast nach vorn fallen und
mit dem sich noch aufblasenden Kissen in
Berührung kommen. In diesem Fall ver-
ringert sich der Schutz des Luftkissens.
Die Frontairbags könnten in folgenden Fäl-
len nicht ansprechen:
❒beim Aufprall gegen stark verformba-
re Gegenstände, wenn die Frontfläche
des Fahrzeugs nicht betroffen ist (zum
Beispiel Aufprall der Stossstange gegen
die Leitplanke, Kieshaufen usw.);
❒Unterfahren anderer Fahrzeuge (z.B.
unter einen Lastkraftwagen) oder Leit-
planken; da sie keinen zusätzlichen
Schutz zu den Sicherheitsgurten bieten
und somit ihre Aktivierung unnötig wä-
re. Das Nichtansprechen in diesen Fäl-
len ist daher nicht als Systemstörung
auszulegen.
Abb. 14F0M031Ab
Abb. 15F0M032Ab

105
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

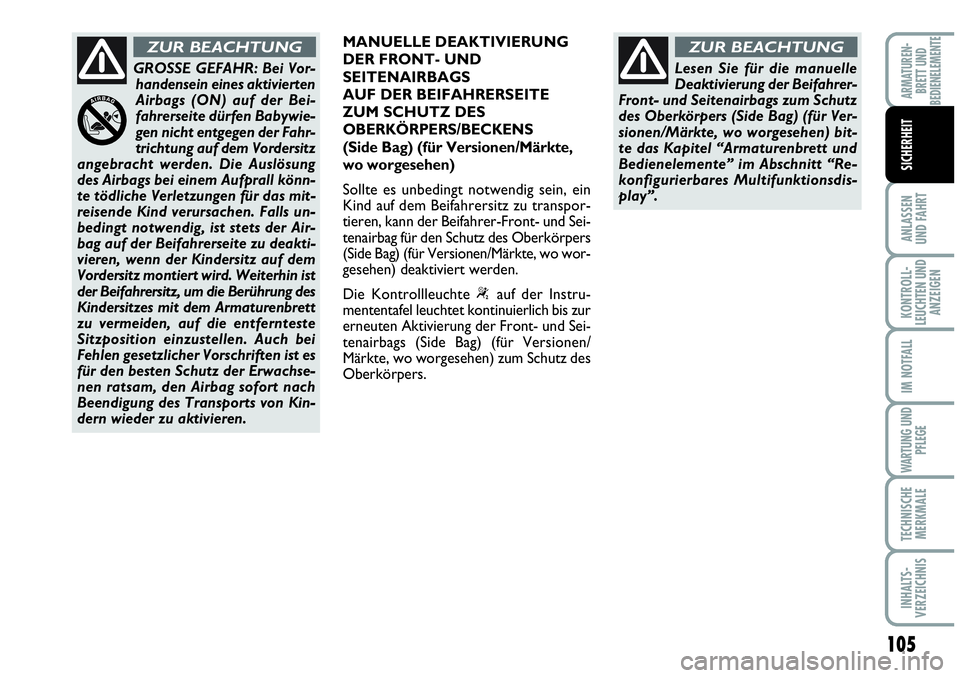

MANUELLE DEAKTIVIERUNG
DER FRONT- UND
SEITENAIRBAGS
AUF DER BEIFAHRERSEITE
ZUM SCHUTZ DES
OBERKÖRPERS/BECKENS
(Side Bag) (für Versionen/Märkte,
wo worgesehen)
Sollte es unbedingt notwendig sein, ein
Kind auf dem Beifahrersitz zu transpor-
tieren, kann der Beifahrer-Front- und Sei-
tenairbag für den Schutz des Oberkörpers
(Side Bag) (für Versionen/Märkte, wo wor-
gesehen) deaktiviert werden.
Die Kontrollleuchte “auf der Instru-
mententafel leuchtet kontinuierlich bis zur
erneuten Aktivierung der Front- und Sei-
tenairbags (Side Bag) (für Versionen/
Märkte, wo worgesehen) zum Schutz des
Oberkörpers.
GROSSE GEFAHR: Bei Vor-
handensein eines aktivierten
Airbags (ON) auf der Bei-
fahrerseite dürfen Babywie-
gen nicht entgegen der Fahr-
trichtung auf dem Vordersitz
angebracht werden. Die Auslösung
des Airbags bei einem Aufprall könn-
te tödliche Verletzungen für das mit-
reisende Kind verursachen. Falls un-
bedingt notwendig, ist stets der Air-
bag auf der Beifahrerseite zu deakti-
vieren, wenn der Kindersitz auf dem
Vordersitz montiert wird. Weiterhin ist
der Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett
zu vermeiden, auf die entfernteste
Sitzposition einzustellen. Auch bei
Fehlen gesetzlicher Vorschriften ist es
für den besten Schutz der Erwachse-
nen ratsam, den Airbag sofort nach
Beendigung des Transports von Kin-
dern wieder zu aktivieren.
ZUR BEACHTUNG
Lesen Sie für die manuelle
Deaktivierung der Beifahrer-
Front- und Seitenairbags zum Schutz
des Oberkörpers (Side Bag) (für Ver-
sionen/Märkte, wo worgesehen) bit-
te das Kapitel “Armaturenbrett und
Bedienelemente” im Abschnitt “Re-
konfigurierbares Multifunktionsdis-
play”.
ZUR BEACHTUNG

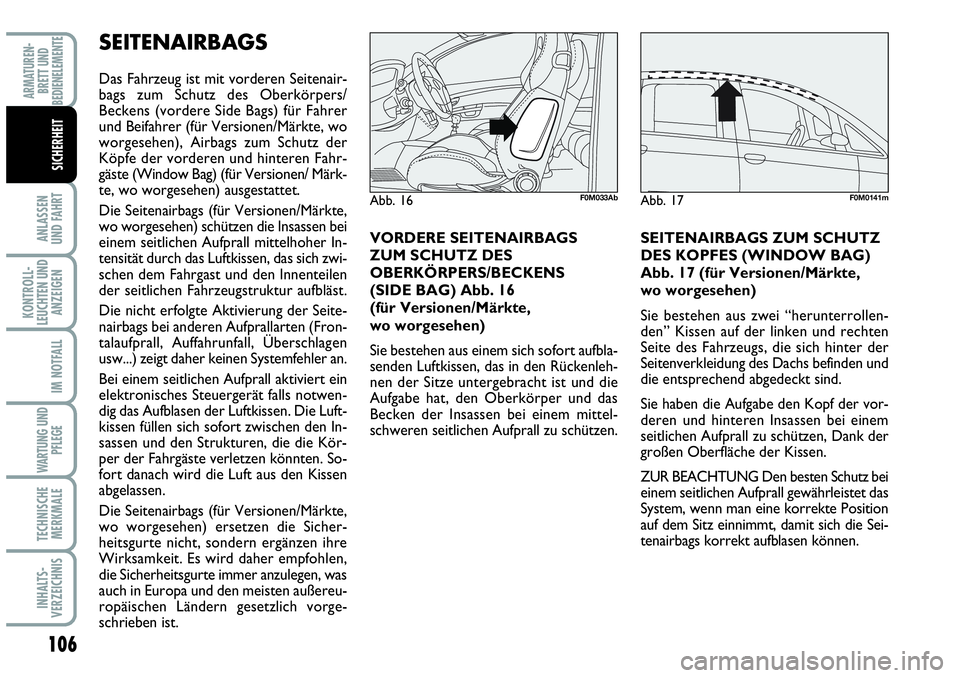

SEITENAIRBAGS
Das Fahrzeug ist mit vorderen Seitenair-
bags zum Schutz des Oberkörpers/
Beckens (vordere Side Bags) für Fahrer
und Beifahrer (für Versionen/Märkte, wo
worgesehen), Airbags zum Schutz der
Köpfe der vorderen und hinteren Fahr-
gäste (Window Bag) (für Versionen/ Märk-
te, wo worgesehen) ausgestattet.
Die Seitenairbags (für Versionen/Märkte,
wo worgesehen) schützen die Insassen bei
einem seitlichen Aufprall mittelhoher In-
tensität durch das Luftkissen, das sich zwi-
schen dem Fahrgast und den Innenteilen
der seitlichen Fahrzeugstruktur aufbläst.
Die nicht erfolgte Aktivierung der Seite-
nairbags bei anderen Aufprallarten (Fron-
talaufprall, Auffahrunfall, Überschlagen
usw...) zeigt daher keinen Systemfehler an.
Bei einem seitlichen Aufprall aktiviert ein
elektronisches Steuergerät falls notwen-
dig das Aufblasen der Luftkissen. Die Luft-
kissen füllen sich sofort zwischen den In-
sassen und den Strukturen, die die Kör-
per der Fahrgäste verletzen könnten. So-
fort danach wird die Luft aus den Kissen
abgelassen.
Die Seitenairbags (für Versionen/Märkte,
wo worgesehen) ersetzen die Sicher-
heitsgurte nicht, sondern ergänzen ihre
Wirksamkeit. Es wird daher empfohlen,
die Sicherheitsgurte immer anzulegen, was
auch in Europa und den meisten außereu-
ropäischen Ländern gesetzlich vorge-
schrieben ist.VORDERE SEITENAIRBAGS
ZUM SCHUTZ DES
OBERKÖRPERS/BECKENS
(SIDE BAG) Abb. 16
(für Versionen/Märkte,
wo worgesehen)
Sie bestehen aus einem sich sofort aufbla-
senden Luftkissen, das in den Rückenleh-
nen der Sitze untergebracht ist und die
Aufgabe hat, den Oberkörper und das
Becken der Insassen bei einem mittel-
schweren seitlichen Aufprall zu schützen.SEITENAIRBAGS ZUM SCHUTZ
DES KOPFES (WINDOW BAG)
Abb. 17 (für Versionen/Märkte,
wo worgesehen)
Sie bestehen aus zwei “herunterrollen-
den” Kissen auf der linken und rechten
Seite des Fahrzeugs, die sich hinter der
Seitenverkleidung des Dachs befinden und
die entsprechend abgedeckt sind.
Sie haben die Aufgabe den Kopf der vor-
deren und hinteren Insassen bei einem
seitlichen Aufprall zu schützen, Dank der
großen Oberfläche der Kissen.
ZUR BEACHTUNG Den besten Schutz bei
einem seitlichen Aufprall gewährleistet das
System, wenn man eine korrekte Position
auf dem Sitz einnimmt, damit sich die Sei-
tenairbags korrekt aufblasen können.
106
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Abb. 16F0M033AbAbb. 17F0M0141m

107
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT

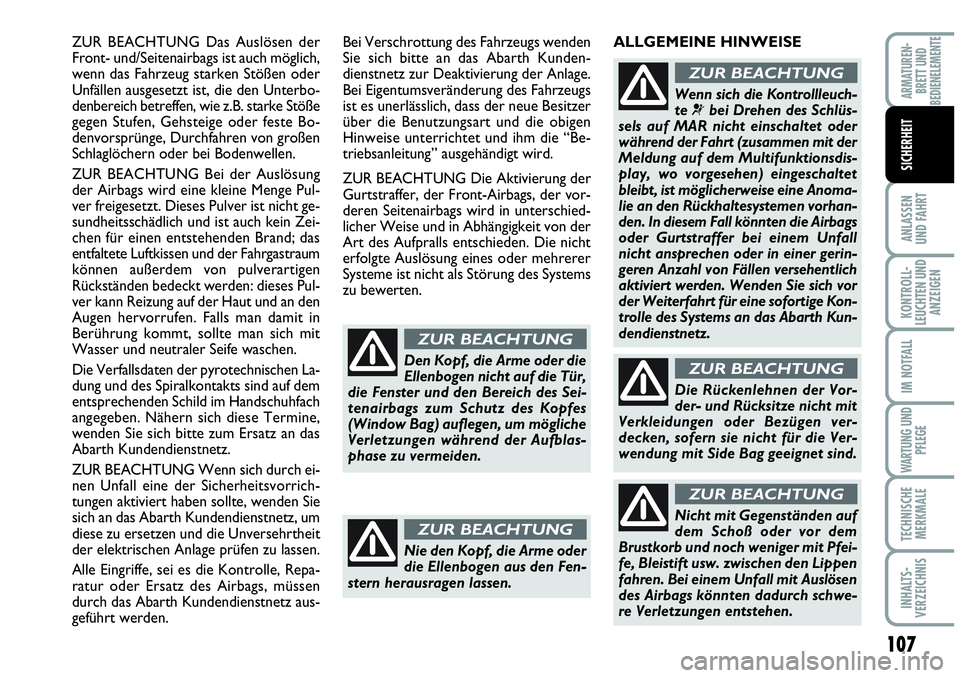

ZUR BEACHTUNG Das Auslösen der
Front- und/Seitenairbags ist auch möglich,
wenn das Fahrzeug starken Stößen oder
Unfällen ausgesetzt ist, die den Unterbo-
denbereich betreffen, wie z.B. starke Stöße
gegen Stufen, Gehsteige oder feste Bo-
denvorsprünge, Durchfahren von großen
Schlaglöchern oder bei Bodenwellen.
ZUR BEACHTUNG Bei der Auslösung
der Airbags wird eine kleine Menge Pul-
ver freigesetzt. Dieses Pulver ist nicht ge-
sundheitsschädlich und ist auch kein Zei-
chen für einen entstehenden Brand; das
entfaltete Luftkissen und der Fahrgastraum
können außerdem von pulverartigen
Rückständen bedeckt werden: dieses Pul-
ver kann Reizung auf der Haut und an den
Augen hervorrufen. Falls man damit in
Berührung kommt, sollte man sich mit
Wasser und neutraler Seife waschen.
Die Verfallsdaten der pyrotechnischen La-
dung und des Spiralkontakts sind auf dem
entsprechenden Schild im Handschuhfach
angegeben. Nähern sich diese Termine,
wenden Sie sich bitte zum Ersatz an das
Abarth Kundendienstnetz.
ZUR BEACHTUNG Wenn sich durch ei-
nen Unfall eine der Sicherheitsvorrich-
tungen aktiviert haben sollte, wenden Sie
sich an das Abarth Kundendienstnetz, um
diese zu ersetzen und die Unversehrtheit
der elektrischen Anlage prüfen zu lassen.
Alle Eingriffe, sei es die Kontrolle, Repa-
ratur oder Ersatz des Airbags, müssen
durch das Abarth Kundendienstnetz aus-
geführt werden.Bei Verschrottung des Fahrzeugs wenden
Sie sich bitte an das Abarth Kunden-
dienstnetz zur Deaktivierung der Anlage.
Bei Eigentumsveränderung des Fahrzeugs
ist es unerlässlich, dass der neue Besitzer
über die Benutzungsart und die obigen
Hinweise unterrichtet und ihm die “Be-
triebsanleitung” ausgehändigt wird.
ZUR BEACHTUNG Die Aktivierung der
Gurtstraffer, der Front-Airbags, der vor-
deren Seitenairbags wird in unterschied-
licher Weise und in Abhängigkeit von der
Art des Aufpralls entschieden. Die nicht
erfolgte Auslösung eines oder mehrerer
Systeme ist nicht als Störung des Systems
zu bewerten.
Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür,
die Fenster und den Bereich des Sei-
tenairbags zum Schutz des Kopfes
(Window Bag) auflegen, um mögliche
Verletzungen während der Aufblas-
phase zu vermeiden.
ZUR BEACHTUNG
Nie den Kopf, die Arme oder
die Ellenbogen aus den Fen-
stern herausragen lassen.
ZUR BEACHTUNG
ALLGEMEINE HINWEISE
Wenn sich die Kontrollleuch-
te ¬bei Drehen des Schlüs-
sels auf MAR nicht einschaltet oder
während der Fahrt (zusammen mit der
Meldung auf dem Multifunktionsdis-
play, wo vorgesehen) eingeschaltet
bleibt, ist möglicherweise eine Anoma-
lie an den Rückhaltesystemen vorhan-
den. In diesem Fall könnten die Airbags
oder Gurtstraffer bei einem Unfall
nicht ansprechen oder in einer gerin-
geren Anzahl von Fällen versehentlich
aktiviert werden. Wenden Sie sich vor
der Weiterfahrt für eine sofortige Kon-
trolle des Systems an das Abarth Kun-
dendienstnetz.
ZUR BEACHTUNG
Die Rückenlehnen der Vor-
der- und Rücksitze nicht mit
Verkleidungen oder Bezügen ver-
decken, sofern sie nicht für die Ver-
wendung mit Side Bag geeignet sind.
ZUR BEACHTUNG
Nicht mit Gegenständen auf
dem Schoß oder vor dem
Brustkorb und noch weniger mit Pfei-
fe, Bleistift usw. zwischen den Lippen
fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwe-
re Verletzungen entstehen.
ZUR BEACHTUNG

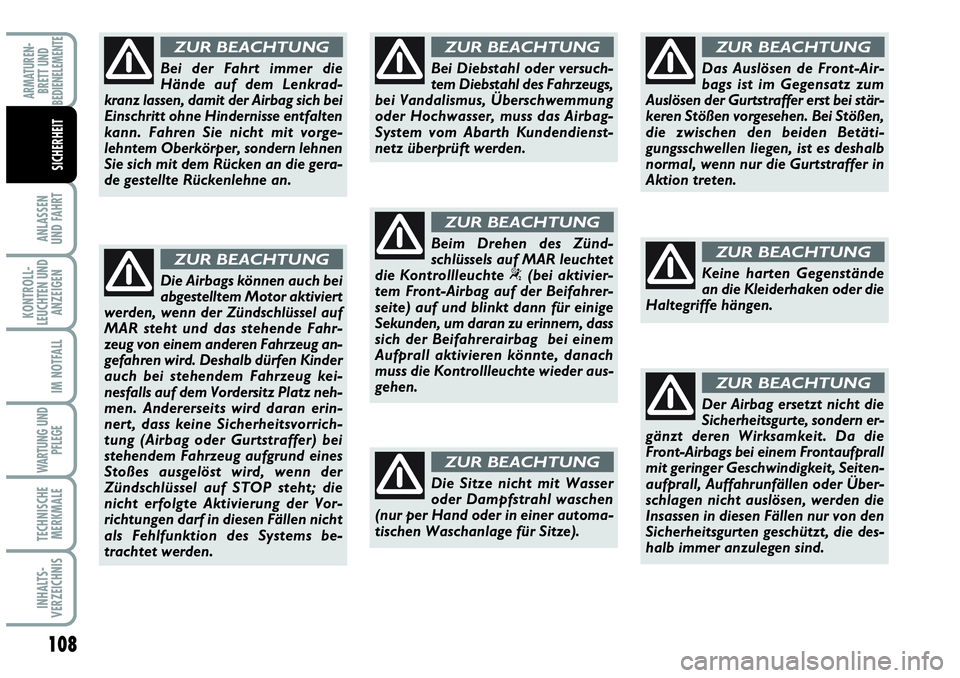

108
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
Bei der Fahrt immer die
Hände auf dem Lenkrad-
kranz lassen, damit der Airbag sich bei
Einschritt ohne Hindernisse entfalten
kann. Fahren Sie nicht mit vorge-
lehntem Oberkörper, sondern lehnen
Sie sich mit dem Rücken an die gera-
de gestellte Rückenlehne an.
ZUR BEACHTUNG
Die Airbags können auch bei
abgestelltem Motor aktiviert
werden, wenn der Zündschlüssel auf
MAR steht und das stehende Fahr-
zeug von einem anderen Fahrzeug an-
gefahren wird. Deshalb dürfen Kinder
auch bei stehendem Fahrzeug kei-
nesfalls auf dem Vordersitz Platz neh-
men. Andererseits wird daran erin-
nert, dass keine Sicherheitsvorrich-
tung (Airbag oder Gurtstraffer) bei
stehendem Fahrzeug aufgrund eines
Stoßes ausgelöst wird, wenn der
Zündschlüssel auf STOP steht; die
nicht erfolgte Aktivierung der Vor-
richtungen darf in diesen Fällen nicht
als Fehlfunktion des Systems be-
trachtet werden.
ZUR BEACHTUNG
Die Sitze nicht mit Wasser
oder Dampfstrahl waschen
(nur per Hand oder in einer automa-
tischen Waschanlage für Sitze).
ZUR BEACHTUNG
Das Auslösen de Front-Air-
bags ist im Gegensatz zum
Auslösen der Gurtstraffer erst bei stär-
keren Stößen vorgesehen. Bei Stößen,
die zwischen den beiden Betäti-
gungsschwellen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in
Aktion treten.
ZUR BEACHTUNG
Keine harten Gegenstände
an die Kleiderhaken oder die
Haltegriffe hängen.
ZUR BEACHTUNG
Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern er-
gänzt deren Wirksamkeit. Da die
Front-Airbags bei einem Frontaufprall
mit geringer Geschwindigkeit, Seiten-
aufprall, Auffahrunfällen oder Über-
schlagen nicht auslösen, werden die
Insassen in diesen Fällen nur von den
Sicherheitsgurten geschützt, die des-
halb immer anzulegen sind.
ZUR BEACHTUNG
Beim Drehen des Zünd-
schlüssels auf MAR leuchtet
die Kontrollleuchte “(bei aktivier-
tem Front-Airbag auf der Beifahrer-
seite) auf und blinkt dann für einige
Sekunden, um daran zu erinnern, dass
sich der Beifahrerairbag bei einem
Aufprall aktivieren könnte, danach
muss die Kontrollleuchte wieder aus-
gehen.
ZUR BEACHTUNG
Bei Diebstahl oder versuch-
tem Diebstahl des Fahrzeugs,
bei Vandalismus, Überschwemmung
oder Hochwasser, muss das Airbag-
System vom Abarth Kundendienst-
netz überprüft werden.
ZUR BEACHTUNG

109
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
MOTOR ANLASSEN .......................................................... 110
BEIM PARKEN ...................................................................... 112
BEDIENUNG DES SCHALTGETRIEBES ........................ 113
KRAFTSTOFF EINSPAREN ............................................... 114
ZIEHEN VON ANHÄNGERN ......................................... 116
SCHNEEKETTEN ................................................................. 119
LÄNGERE AUSSERBETRIEBSETZUNG
DES FAHRZEUGS ................................................................ 120
A A
N N
L L
A A
S S
S S
E E
N N

U U
N N
D D

F F
A A
H H
R R
T T

110
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
MOTOR ANLASSEN
Das Fahrzeug verfügt über eine elektro-
nische Wegfahrsperre. Kann der Motor
nicht angelassen werden, siehe die Anga-
ben im Abschnitt “Das Fiat CODESY-
STEM” im Kapitel “Armaturenbrett und
Bedienelemente”.
In den ersten Betriebssekunden, ganz be-
sonders nach einem längeren Stillstand,
sind stärkere Motorgeräusche zu verneh-
men. Dieses Vorkommnis, das weder die
Funktionstüchtigkeit noch die Zuverläs-
sigkeit beeinträchtigt, ist charakteristisch
bei Hydraulikstößeln, d.h. dem für Ihr
Fahrzeug gewählten Verteilungssystem,
um die Wartungseinschritte einzuschrän-
ken.
Es ist in der ersten Benut-
zungszeit ratsam, dem Fahr-
zeug keine Maximalleistun-
gen abzuverlangen (z. B. ex-
trem hohe Beschleunigungen, lange
Fahrt bei höchsten Drehzahlen, äußerst
starkes Bremsen usw.).
Bei abgestelltem Motor den
Zündschlüssel nicht im Zünd-
schloss stecken lassen, um ei-
ne unnötige Stromentnahme
aus der Batterie zu vermeiden.
Es ist gefährlich, den Motor
in geschlossenen Räumen
laufen zu lassen. Der Motor ver-
braucht Sauerstoff und gibt Kohlen-
dioxyd, Kohlenmonoxyd und andere
giftige Gase ab.
ZUR BEACHTUNG
Bis zum Start des Motors
funktioniert weder die Ser-
vobremse noch die Servolenkung. Die
auf das Bremspedal und das Lenkrad
auszuübende Kraft ist daher sehr viel
größer als normal.
ZUR BEACHTUNG
Bitte gehen Sie so vor:
 die Handbremse anziehen;
 Gangschaltung in Leerlaufstellung;
das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
den Zündschlüssel auf AVVdrehen
und sofort nach dem Start des Motors
loslassen.
Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf STOPzu
drehen.
Wenn mit Schlüssel auf MAR die Kon-
trollleuchte
Yauf der Instrumententa-
fel zusammen mit der Kontrollleuchte Ueingeschaltet bleibt, empfiehlt es sich, den
Schlüssel wieder auf STOPzu drehen und
dann nochmals auf MAR; falls die Kon-
trollleuchte weiterhin eingeschaltet bleibt,
versuchen Sie es nochmals mit den ande-
ren mitgelieferten Schlüsseln.
ZUR BEACHTUNG Wenn die Kontroll-
leuchte
Yauf der Instrumententafel mit
Dauerlicht eingeschaltet bleibt, wenden
Sie sich sofort an das Abarth Kunden-
dienstnetz.
ZUR BEACHTUNG Bei abgestellten Mo-
tor den Zündschlüssel nicht auf MARlas-
sen.
