2009 Abarth Grande Punto Betriebsanleitung (in German)

175
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Erneuern des
Scheibenwischerblattes Abb. 7
Anweisungen zum Herausnehmen des
Wischerblatts:
❒den Wischerarm Avon der Wind-
schutzscheibe abheben;
❒das Wischblatt Bum 90°C um den Bol-
zen Cam Endstück des Arms drehen;
❒das Wischblatt aus dem Bolzen Cher-
ausziehen.
Anweisungen zum Einsetzen des Wi-
scherblatts:
❒den Bolzen Cin die Bohrung im mitt-
leren Teil des Wischerblatts Bhinein-
schieben;
❒den Arm mit Wischerblatt auf der
Windschutzscheibe positionieren.Erneuern des
Heckscheibenwischerblatts
Abb. 8
Bitte gehen Sie so vor:
❒die Abdeckung Aanheben und den
Arm durch Abschrauben der Mutter B,
die ihn am Drehbolzen befestigt, ab-
montieren;
❒ den neuen Arm korrekt positionieren
und die Mutter festziehen;
❒die Abdeckung herunterklappen.SPRITZDÜSEN
Vorderscheibe
(Scheibenwaschanlage) Abb. 9
Falls keine Flüssigkeit aus den Spritzdü-
sen austritt, kontrollieren Sie zuerst, ob
Flüssigkeit im Behälter ist (siehe Abschnitt
“Kontrolle der Füllstände” in diesem Ka-
pitel).
Dann prüfen, ob die Düsen nicht verstopft
sind, eventuell mit einer Nadel reinigen.
Abb. 7F0M0161mAbb. 8F0M0162mAbb. 9F0M0163m

176
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
Hier die wichtigsten:
❒ Produkte und Lackiersysteme, die dem
Fahrzeug eine besondere Wider-
standsfähigkeit gegen Korrosion und
Abrieb verleihen;
❒Verwendung von verzinkten (oder vor-
behandelten) Blechen mit großer Wi-
derstandsfähigkeit gegen Korrosion;
❒Spritzbehandlung mit wachshaltigen
Produkten mit hoher Schutzwirkung
am Unterboden, im Motorraum, in
Radkästen und an anderen Elementen;
❒Spritzauftrag von Kunststoffprodukten
mit Schutzwirkung an den am stärksten
Korrosion ausgesetzten Stellen: Tür-
holm, Kotflügelinnenseiten, Ränder
usw;
❒Verwendung von “offenen” Hohlräu-
men, um die Bildung von Kondenswas-
ser und das Anstauen von Wasser zu
verhindern, was die Rostbildung im In-
neren fördern würde.
KAROSSERIE
SCHUTZ GEGEN
ATMOSPHÄRISCHE EINFLÜSSE
Die wichtigsten Ursachen der Korrosi-
onserscheinungen sind:
❒ Luftverschmutzung;
❒ salzhaltige und feuchte Luft (Küstenge-
biete, feuchtwarmes Klima);
❒ von der Jahreszeit abhängige Umwelt-
bedingungen.
Außerdem darf die Abriebwirkung des in
der Luft enthaltenen Staubs, des vom
Wind aufgewirbelten Sandes sowie des
von anderen Fahrzeugen hochgeschleu-
derten Schmutzes und Splits nicht unter-
schätzt werden.
Abarth hat für Ihr Fahrzeug die besten
technologischen Lösungen angewandt, um
die Karosserie wirksam vor Korrosion zu

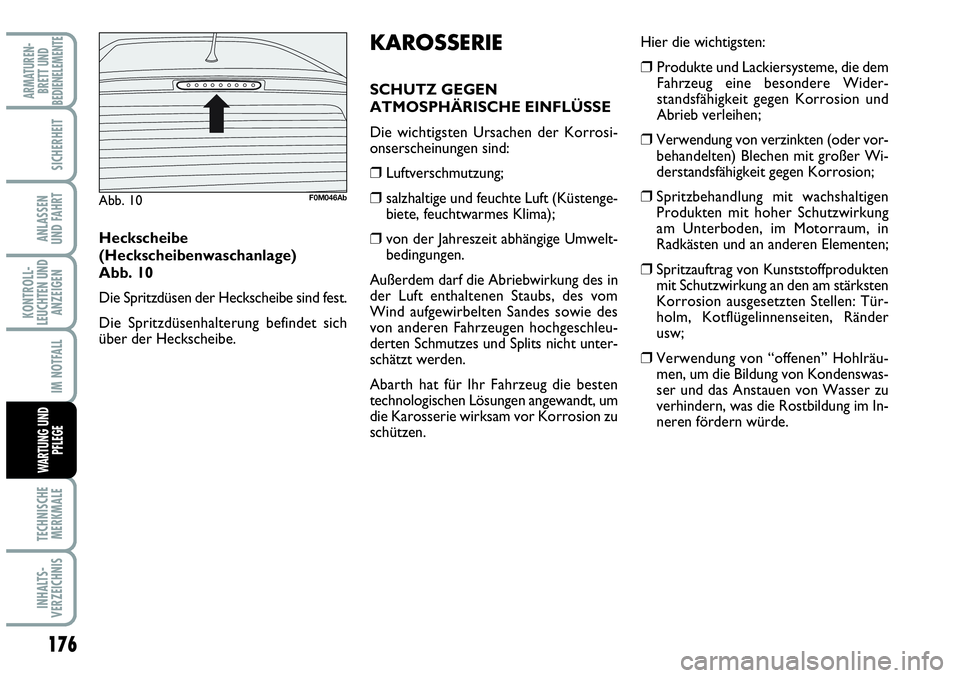

schützen. Heckscheibe
(Heckscheibenwaschanlage)
Abb. 10
Die Spritzdüsen der Heckscheibe sind fest.
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe.
Abb. 10F0M046Ab

177
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

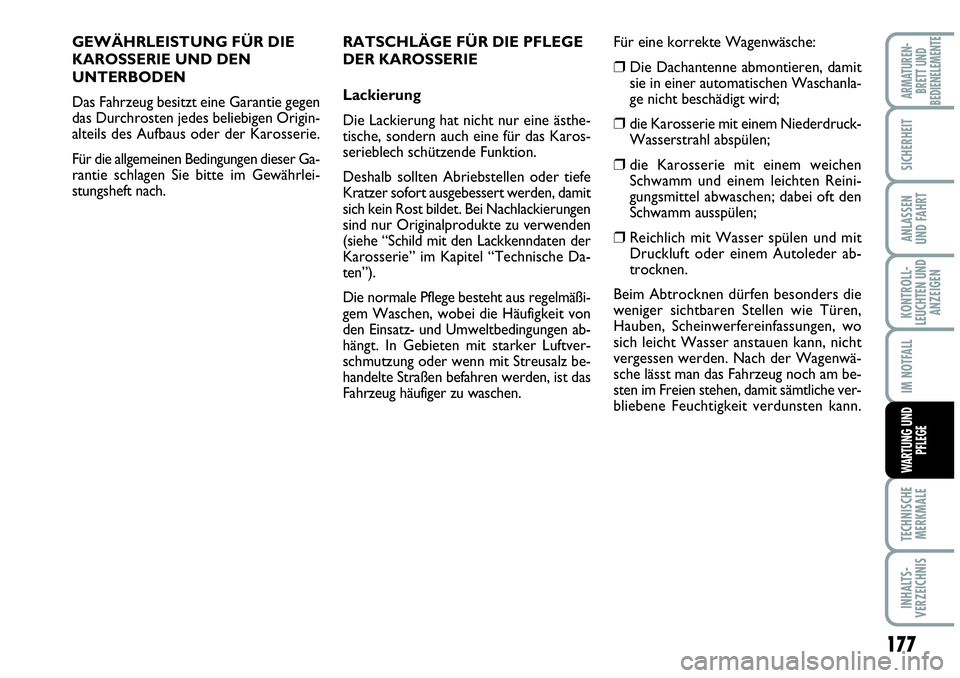

GEWÄHRLEISTUNG FÜR DIE
KAROSSERIE UND DEN
UNTERBODEN
Das Fahrzeug besitzt eine Garantie gegen
das Durchrosten jedes beliebigen Origin-
alteils des Aufbaus oder der Karosserie.
Für die allgemeinen Bedingungen dieser Ga-
rantie schlagen Sie bitte im Gewährlei-
stungsheft nach.RATSCHLÄGE FÜR DIE PFLEGE
DER KAROSSERIE
Lackierung
Die Lackierung hat nicht nur eine ästhe-
tische, sondern auch eine für das Karos-
serieblech schützende Funktion.
Deshalb sollten Abriebstellen oder tiefe
Kratzer sofort ausgebessert werden, damit
sich kein Rost bildet. Bei Nachlackierungen
sind nur Originalprodukte zu verwenden
(siehe “Schild mit den Lackkenndaten der
Karosserie” im Kapitel “Technische Da-
ten”).
Die normale Pflege besteht aus regelmäßi-
gem Waschen, wobei die Häufigkeit von
den Einsatz- und Umweltbedingungen ab-
hängt. In Gebieten mit starker Luftver-
schmutzung oder wenn mit Streusalz be-
handelte Straßen befahren werden, ist das
Fahrzeug häufiger zu waschen.Für eine korrekte Wagenwäsche:
❒ Die Dachantenne abmontieren, damit
sie in einer automatischen Waschanla-
ge nicht beschädigt wird;
❒ die Karosserie mit einem Niederdruck-
Wasserstrahl abspülen;
❒die Karosserie mit einem weichen
Schwamm und einem leichten Reini-
gungsmittel abwaschen; dabei oft den
Schwamm ausspülen;
❒Reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder ab-
trocknen.
Beim Abtrocknen dürfen besonders die
weniger sichtbaren Stellen wie Türen,
Hauben, Scheinwerfereinfassungen, wo
sich leicht Wasser anstauen kann, nicht
vergessen werden. Nach der Wagenwä-
sche lässt man das Fahrzeug noch am be-
sten im Freien stehen, damit sämtliche ver-
bliebene Feuchtigkeit verdunsten kann.

178
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

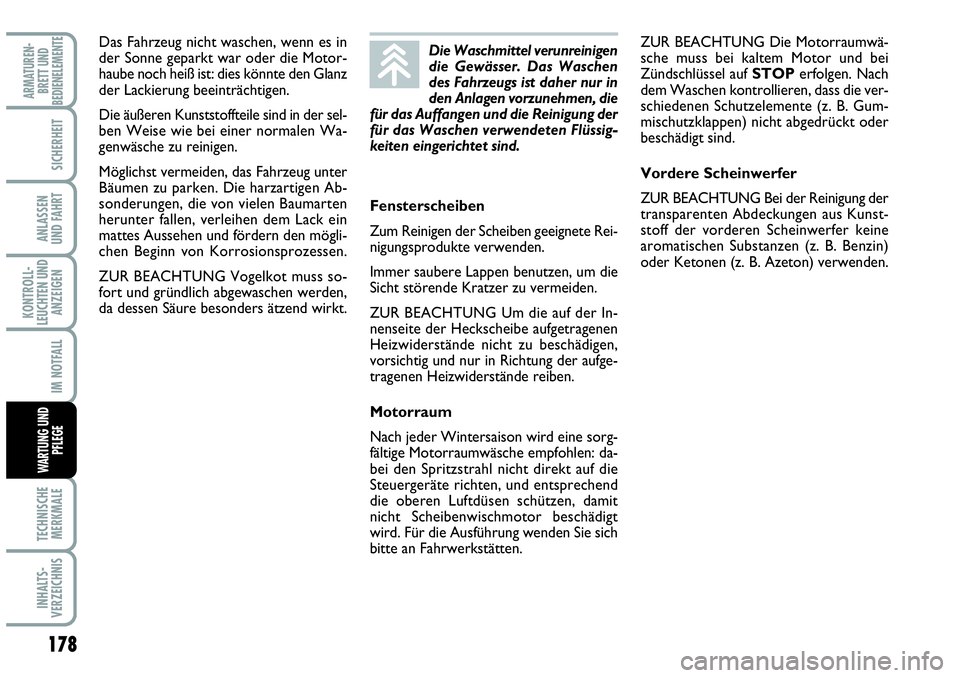

Das Fahrzeug nicht waschen, wenn es in
der Sonne geparkt war oder die Motor-
haube noch heiß ist: dies könnte den Glanz
der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind in der sel-
ben Weise wie bei einer normalen Wa-
genwäsche zu reinigen.
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken. Die harzartigen Ab-
sonderungen, die von vielen Baumarten
herunter fallen, verleihen dem Lack ein
mattes Aussehen und fördern den mögli-
chen Beginn von Korrosionsprozessen.
ZUR BEACHTUNG Vogelkot muss so-
fort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.Fensterscheiben
Zum Reinigen der Scheiben geeignete Rei-
nigungsprodukte verwenden.
Immer saubere Lappen benutzen, um die
Sicht störende Kratzer zu vermeiden.
ZUR BEACHTUNG Um die auf der In-
nenseite der Heckscheibe aufgetragenen
Heizwiderstände nicht zu beschädigen,
vorsichtig und nur in Richtung der aufge-
tragenen Heizwiderstände reiben.
Motorraum
Nach jeder Wintersaison wird eine sorg-
fältige Motorraumwäsche empfohlen: da-
bei den Spritzstrahl nicht direkt auf die
Steuergeräte richten, und entsprechend
die oberen Luftdüsen schützen, damit
nicht Scheibenwischmotor beschädigt
wird. Für die Ausführung wenden Sie sich
bitte an Fahrwerkstätten.ZUR BEACHTUNG Die Motorraumwä-
sche muss bei kaltem Motor und bei
Zündschlüssel auf STOPerfolgen. Nach
dem Waschen kontrollieren, dass die ver-
schiedenen Schutzelemente (z. B. Gum-
mischutzklappen) nicht abgedrückt oder
beschädigt sind.
Vordere Scheinwerfer
ZUR BEACHTUNG Bei der Reinigung der
transparenten Abdeckungen aus Kunst-
stoff der vorderen Scheinwerfer keine
aromatischen Substanzen (z. B. Benzin)
oder Ketonen (z. B. Azeton) verwenden.Die Waschmittel verunreinigen
die Gewässer. Das Waschen
des Fahrzeugs ist daher nur in
den Anlagen vorzunehmen, die
für das Auffangen und die Reinigung der
für das Waschen verwendeten Flüssig-
keiten eingerichtet sind.

179
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

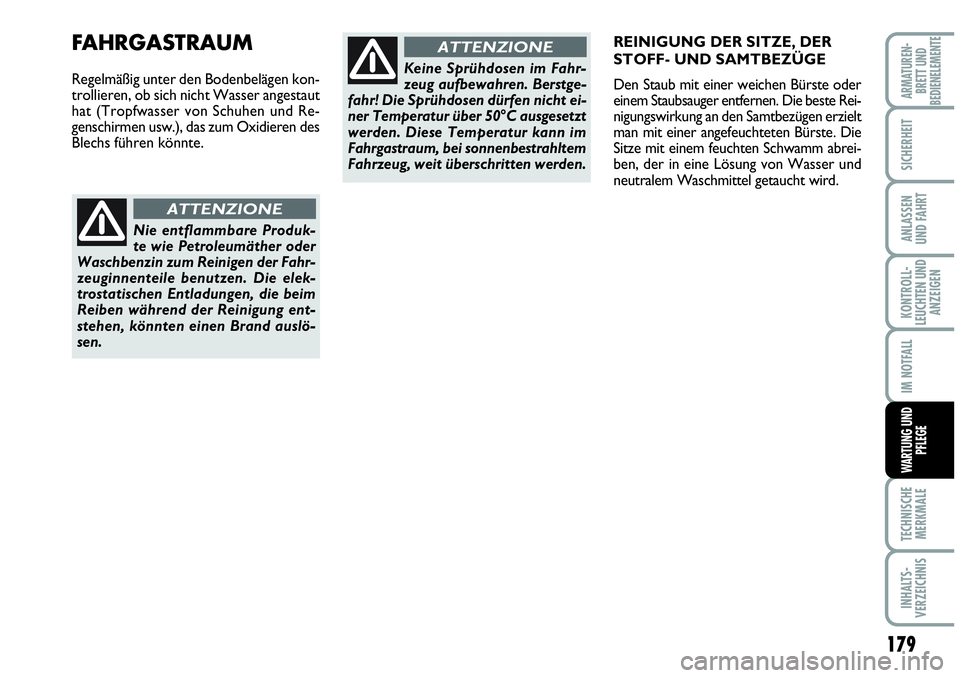

FAHRGASTRAUM
Regelmäßig unter den Bodenbelägen kon-
trollieren, ob sich nicht Wasser angestaut
hat (Tropfwasser von Schuhen und Re-
genschirmen usw.), das zum Oxidieren des
Blechs führen könnte.
Nie entflammbare Produk-
te wie Petroleumäther oder
Waschbenzin zum Reinigen der Fahr-
zeuginnenteile benutzen. Die elek-
trostatischen Entladungen, die beim
Reiben während der Reinigung ent-
stehen, könnten einen Brand auslö-
sen.
ATTENZIONE
Keine Sprühdosen im Fahr-
zeug aufbewahren. Berstge-
fahr! Die Sprühdosen dürfen nicht ei-
ner Temperatur über 50°C ausgesetzt
werden. Diese Temperatur kann im
Fahrgastraum, bei sonnenbestrahltem
Fahrzeug, weit überschritten werden.
ATTENZIONEREINIGUNG DER SITZE, DER
STOFF- UND SAMTBEZÜGE
Den Staub mit einer weichen Bürste oder
einem Staubsauger entfernen. Die beste Rei-
nigungswirkung an den Samtbezügen erzielt
man mit einer angefeuchteten Bürste. Die
Sitze mit einem feuchten Schwamm abrei-
ben, der in eine Lösung von Wasser und
neutralem Waschmittel getaucht wird.

180
KONTROLL-
LEUCHTEN UND
ANZEIGEN
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE

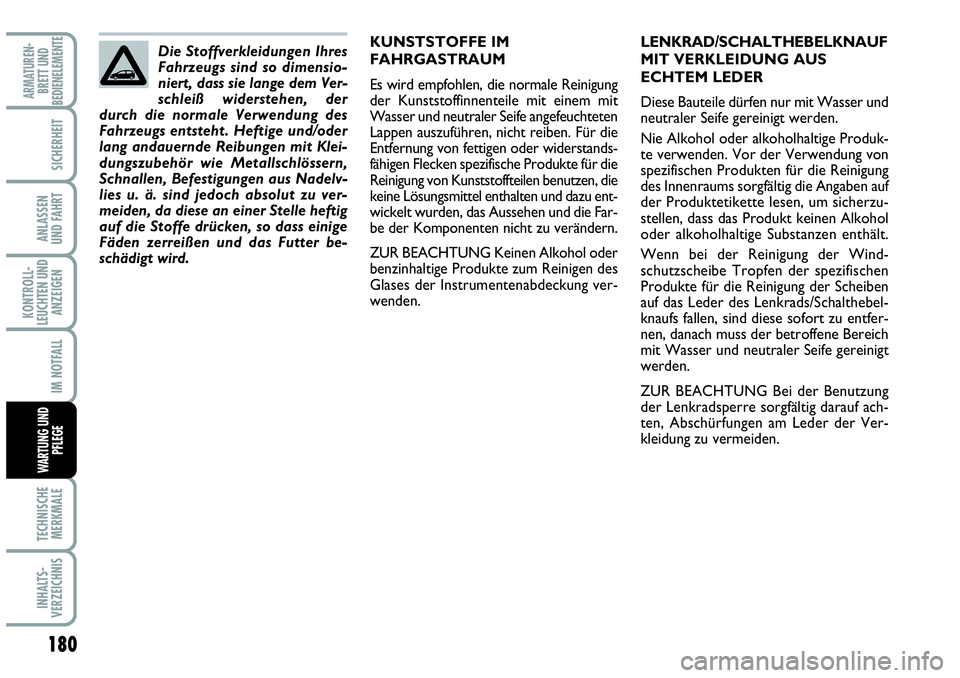

Die Stoffverkleidungen Ihres
Fahrzeugs sind so dimensio-
niert, dass sie lange dem Ver-
schleiß widerstehen, der
durch die normale Verwendung des
Fahrzeugs entsteht. Heftige und/oder
lang andauernde Reibungen mit Klei-
dungszubehör wie Metallschlössern,
Schnallen, Befestigungen aus Nadelv-
lies u. ä. sind jedoch absolut zu ver-
meiden, da diese an einer Stelle heftig
auf die Stoffe drücken, so dass einige
Fäden zerreißen und das Futter be-
schädigt wird.KUNSTSTOFFE IM
FAHRGASTRAUM
Es wird empfohlen, die normale Reinigung
der Kunststoffinnenteile mit einem mit
Wasser und neutraler Seife angefeuchteten
Lappen auszuführen, nicht reiben. Für die
Entfernung von fettigen oder widerstands-
fähigen Flecken spezifische Produkte für die
Reinigung von Kunststoffteilen benutzen, die
keine Lösungsmittel enthalten und dazu ent-
wickelt wurden, das Aussehen und die Far-
be der Komponenten nicht zu verändern.
ZUR BEACHTUNG Keinen Alkohol oder
benzinhaltige Produkte zum Reinigen des
Glases der Instrumentenabdeckung ver-
wenden.LENKRAD/SCHALTHEBELKNAUF
MIT VERKLEIDUNG AUS
ECHTEM LEDER
Diese Bauteile dürfen nur mit Wasser und
neutraler Seife gereinigt werden.
Nie Alkohol oder alkoholhaltige Produk-
te verwenden. Vor der Verwendung von
spezifischen Produkten für die Reinigung
des Innenraums sorgfältig die Angaben auf
der Produktetikette lesen, um sicherzu-
stellen, dass das Produkt keinen Alkohol
oder alkoholhaltige Substanzen enthält.
Wenn bei der Reinigung der Wind-
schutzscheibe Tropfen der spezifischen
Produkte für die Reinigung der Scheiben
auf das Leder des Lenkrads/Schalthebel-
knaufs fallen, sind diese sofort zu entfer-
nen, danach muss der betroffene Bereich
mit Wasser und neutraler Seife gereinigt
werden.
ZUR BEACHTUNG Bei der Benutzung
der Lenkradsperre sorgfältig darauf ach-
ten, Abschürfungen am Leder der Ver-
kleidung zu vermeiden.

181
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

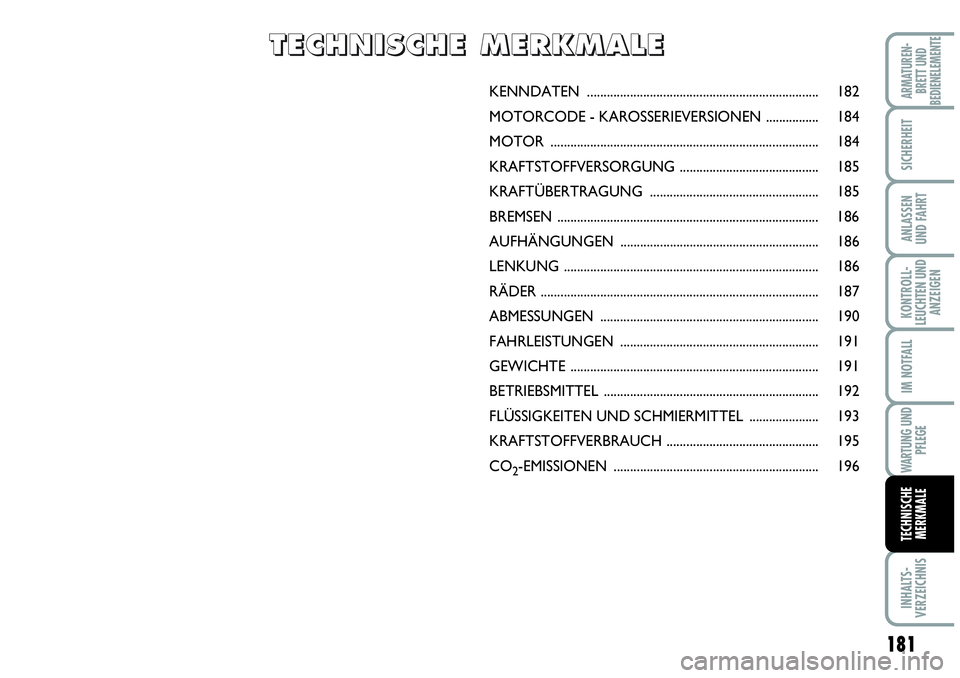

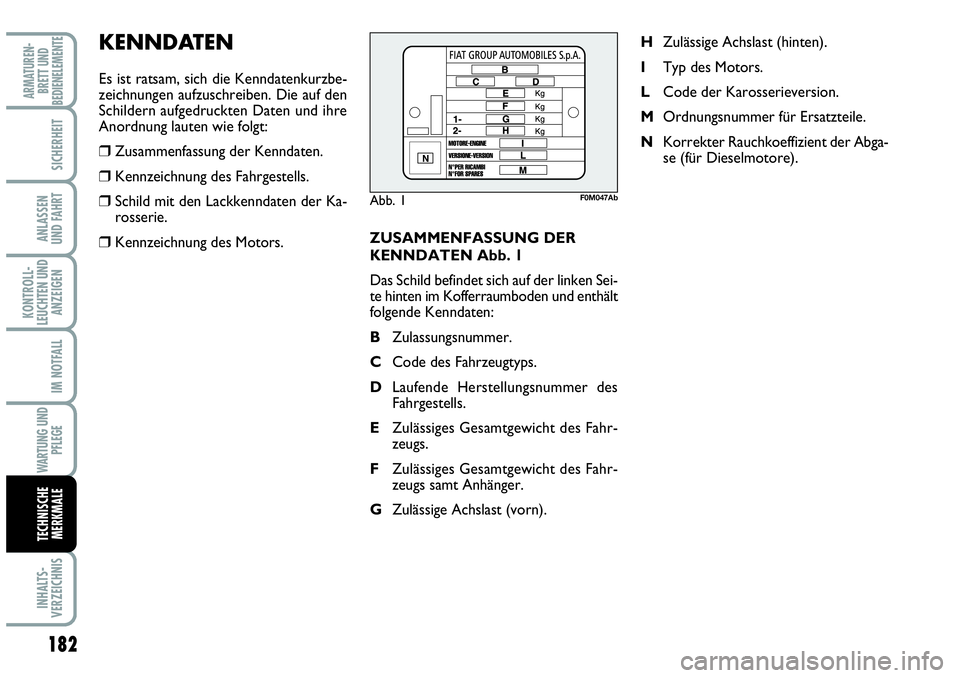

KENNDATEN ...................................................................... 182
MOTORCODE - KAROSSERIEVERSIONEN ................ 184
MOTOR ................................................................................. 184
KRAFTSTOFFVERSORGUNG .......................................... 185
KRAFTÜBERTRAGUNG ................................................... 185
BREMSEN ............................................................................... 186
AUFHÄNGUNGEN ............................................................ 186
LENKUNG ............................................................................. 186
RÄDER .................................................................................... 187
ABMESSUNGEN .................................................................. 190
FAHRLEISTUNGEN ............................................................ 191
GEWICHTE ........................................................................... 191
BETRIEBSMITTEL ................................................................. 192
FLÜSSIGKEITEN UND SCHMIERMITTEL ..................... 193
KRAFTSTOFFVERBRAUCH .............................................. 195
CO
2-EMISSIONEN .............................................................. 196
T T
E E
C C
H H
N N
I I
S S
C C
H H
E E

M M
E E
R R
K K
M M
A A
L L
E E

182
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
ZUSAMMENFASSUNG DER
KENNDATEN Abb. 1
Das Schild befindet sich auf der linken Sei-
te hinten im Kofferraumboden und enthält
folgende Kenndaten:
BZulassungsnummer.
CCode des Fahrzeugtyps.
DLaufende Herstellungsnummer des
Fahrgestells.
EZulässiges Gesamtgewicht des Fahr-
zeugs.
FZulässiges Gesamtgewicht des Fahr-
zeugs samt Anhänger.
GZulässige Achslast (vorn).HZulässige Achslast (hinten).
ITyp des Motors.
LCode der Karosserieversion.
MOrdnungsnummer für Ersatzteile.
NKorrekter Rauchkoeffizient der Abga-
se (für Dieselmotore).
KENNDATEN
Es ist ratsam, sich die Kenndatenkurzbe-
zeichnungen aufzuschreiben. Die auf den
Schildern aufgedruckten Daten und ihre
Anordnung lauten wie folgt:
Zusammenfassung der Kenndaten.
Kennzeichnung des Fahrgestells.
Schild mit den Lackkenndaten der Ka-
rosserie.
Kennzeichnung des Motors.
Abb. 1F0M047Ab
