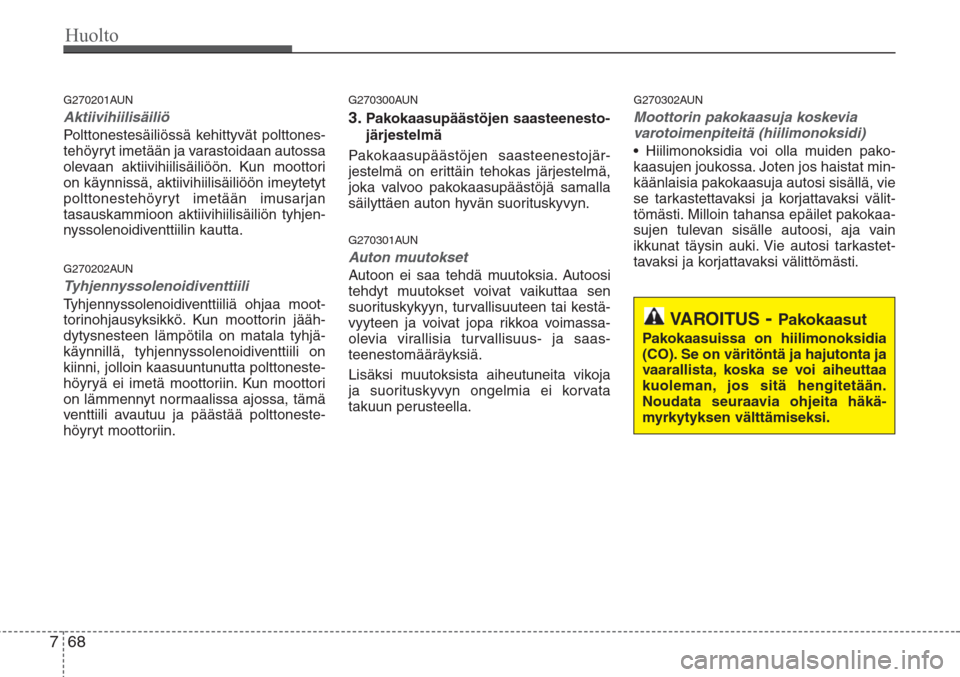

Huolto
68 7
G270201AUN
Aktiivihiilisäiliö
Polttonestesäiliössä kehittyvät polttones-
tehöyryt imetään ja varastoidaan autossa
olevaan aktiivihiilisäiliöön. Kun moottori
on käynnissä, aktiivihiilisäiliöön imeytetyt
polttonestehöyryt imetään imusarjan
tasauskammioon aktiivihiilisäiliön tyhjen-
nyssolenoidiventtiilin kautta.
G270202AUN
Tyhjennyssolenoidiventtiili
Tyhjennyssolenoidiventtiiliä ohjaa moot-
torinohjausyksikkö. Kun moottorin jääh-
dytysnesteen lämpötila on matala tyhjä-
käynnillä, tyhjennyssolenoidiventtiili on
kiinni, jolloin kaasuuntunutta polttoneste-
höyryä ei imetä moottoriin. Kun moottori
on lämmennyt normaalissa ajossa, tämä
venttiili avautuu ja päästää polttoneste-
höyryt moottoriin.
G270300AUN
3.Pakokaasupäästöjen saasteenesto-
järjestelmä
Pakokaasupäästöjen saasteenestojär-
jestelmä on erittäin tehokas järjestelmä,
joka valvoo pakokaasupäästöjä samalla
säilyttäen auton hyvän suorituskyvyn.
G270301AUN
Auton muutokset
Autoon ei saa tehdä muutoksia. Autoosi
tehdyt muutokset voivat vaikuttaa sen
suorituskykyyn, turvallisuuteen tai kestä-
vyyteen ja voivat jopa rikkoa voimassa-
olevia virallisia turvallisuus- ja saas-
teenestomääräyksiä.
Lisäksi muutoksista aiheutuneita vikoja
ja suorituskyvyn ongelmia ei korvata
takuun perusteella.
G270302AUN
Moottorin pakokaasuja koskevia
varotoimenpiteitä (hiilimonoksidi)
• Hiilimonoksidia voi olla muiden pako-
kaasujen joukossa. Joten jos haistat min-
käänlaisia pakokaasuja autosi sisällä, vie
se tarkastettavaksi ja korjattavaksi välit-
tömästi. Milloin tahansa epäilet pakokaa-
sujen tulevan sisälle autoosi, aja vain
ikkunat täysin auki. Vie autosi tarkastet-
tavaksi ja korjattavaksi välittömästi.
VAROITUS- Pakokaasut
Pakokaasuissa on hiilimonoksidia
(CO). Se on väritöntä ja hajutonta ja
vaarallista, koska se voi aiheuttaa
kuoleman, jos sitä hengitetään.
Noudata seuraavia ohjeita häkä-
myrkytyksen välttämiseksi.

769

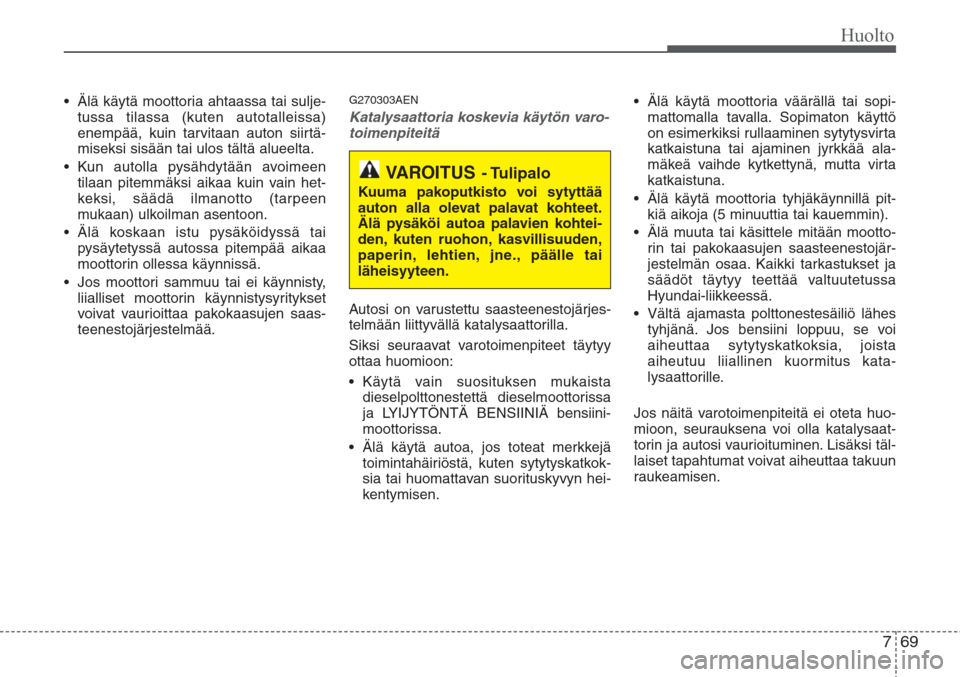

Huolto
• Älä käytä moottoria ahtaassa tai sulje-
tussa tilassa (kuten autotalleissa)
enempää, kuin tarvitaan auton siirtä-
miseksi sisään tai ulos tältä alueelta.
• Kun autolla pysähdytään avoimeen
tilaan pitemmäksi aikaa kuin vain het-
keksi, säädä ilmanotto (tarpeen
mukaan) ulkoilman asentoon.
• Älä koskaan istu pysäköidyssä tai
pysäytetyssä autossa pitempää aikaa
moottorin ollessa käynnissä.
• Jos moottori sammuu tai ei käynnisty,
liialliset moottorin käynnistysyritykset
voivat vaurioittaa pakokaasujen saas-
teenestojärjestelmää.G270303AEN
Katalysaattoria koskevia käytön varo-
toimenpiteitä
Autosi on varustettu saasteenestojärjes-
telmään liittyvällä katalysaattorilla.
Siksi seuraavat varotoimenpiteet täytyy
ottaa huomioon:
• Käytä vain suosituksen mukaista
dieselpolttonestettä dieselmoottorissa
ja LYIJYTÖNTÄ BENSIINIÄ bensiini-
moottorissa.
• Älä käytä autoa, jos toteat merkkejä
toimintahäiriöstä, kuten sytytyskatkok-
sia tai huomattavan suorituskyvyn hei-
kentymisen.• Älä käytä moottoria väärällä tai sopi-
mattomalla tavalla. Sopimaton käyttö
on esimerkiksi rullaaminen sytytysvirta
katkaistuna tai ajaminen jyrkkää ala-
mäkeä vaihde kytkettynä, mutta virta
katkaistuna.
• Älä käytä moottoria tyhjäkäynnillä pit-
kiä aikoja (5 minuuttia tai kauemmin).
• Älä muuta tai käsittele mitään mootto-
rin tai pakokaasujen saasteenestojär-
jestelmän osaa. Kaikki tarkastukset ja
säädöt täytyy teettää valtuutetussa
Hyundai-liikkeessä.
• Vältä ajamasta polttonestesäiliö lähes
tyhjänä. Jos bensiini loppuu, se voi
aiheuttaa sytytyskatkoksia, joista
aiheutuu liiallinen kuormitus kata-
lysaattorille.
Jos näitä varotoimenpiteitä ei oteta huo-
mioon, seurauksena voi olla katalysaat-
torin ja autosi vaurioituminen. Lisäksi täl-
laiset tapahtumat voivat aiheuttaa takuun
raukeamisen.
VAROITUS- Tulipalo
Kuuma pakoputkisto voi sytyttää
auton alla olevat palavat kohteet.
Älä pysäköi autoa palavien kohtei-
den, kuten ruohon, kasvillisuuden,
paperin, lehtien, jne., päälle tai
läheisyyteen.

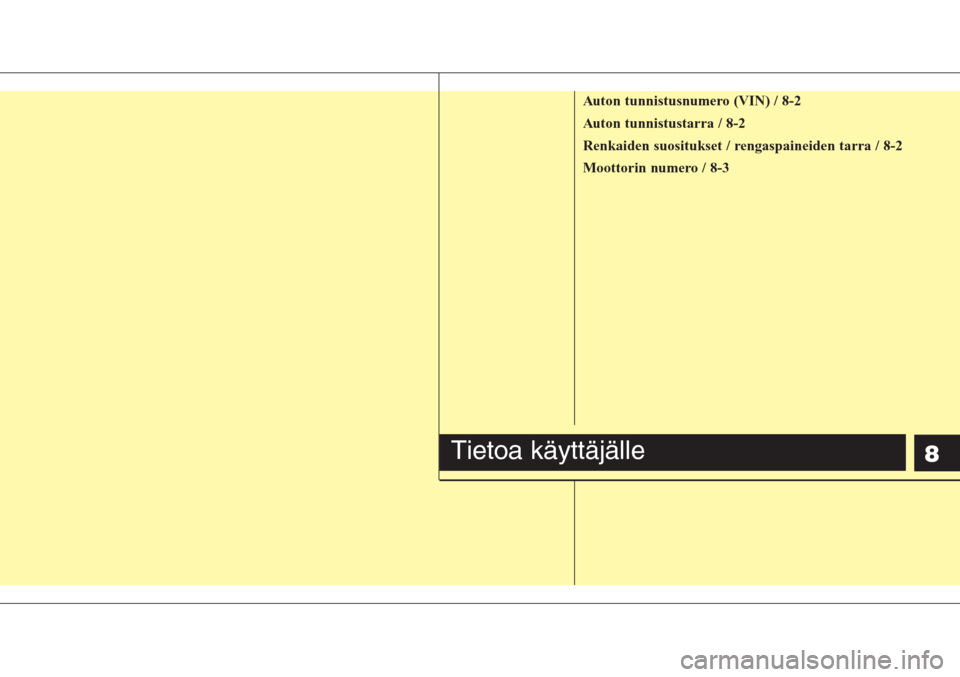

8
Auton tunnistusnumero (VIN) / 8-2
Auton tunnistustarra / 8-2
Renkaiden suositukset / rengaspaineiden tarra / 8-2
Moottorin numero / 8-3
Tietoa käyttäjälle

Tietoa käyttäjälle
2 8

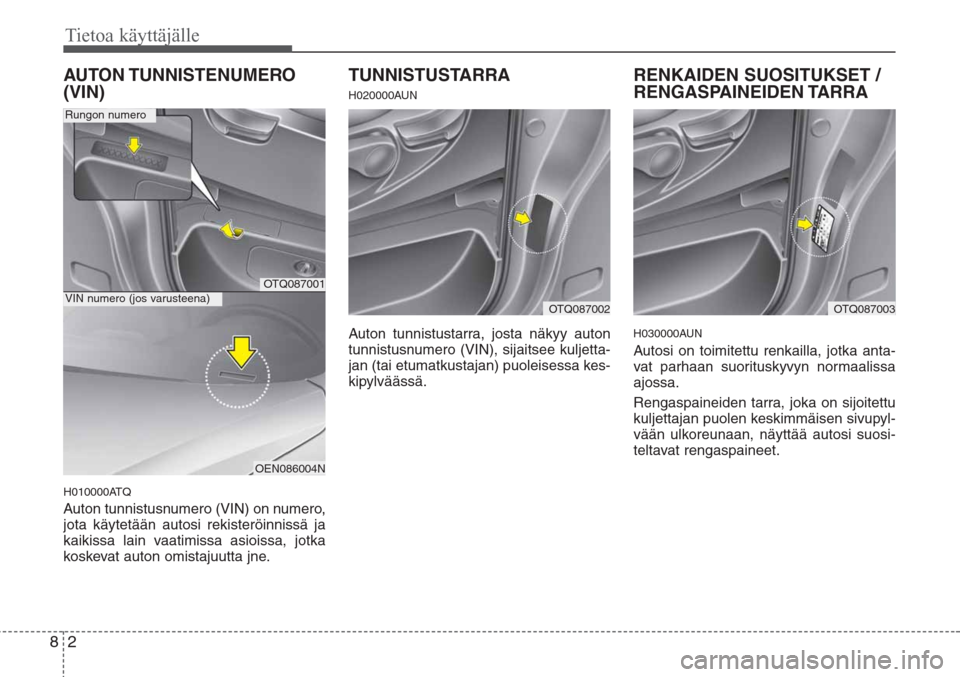

AUTON TUNNISTENUMERO
(VIN)
H010000ATQ
Auton tunnistusnumero (VIN) on numero,
jota käytetään autosi rekisteröinnissä ja
kaikissa lain vaatimissa asioissa, jotka
koskevat auton omistajuutta jne.
TUNNISTUSTARRA
H020000AUN
Auton tunnistustarra, josta näkyy auton
tunnistusnumero (VIN), sijaitsee kuljetta-
jan (tai etumatkustajan) puoleisessa kes-
kipylväässä.
RENKAIDEN SUOSITUKSET /
RENGASPAINEIDEN TARRA
H030000AUN
Autosi on toimitettu renkailla, jotka anta-
vat parhaan suorituskyvyn normaalissa
ajossa.
Rengaspaineiden tarra, joka on sijoitettu
kuljettajan puolen keskimmäisen sivupyl-
vään ulkoreunaan, näyttää autosi suosi-
teltavat rengaspaineet.
OTQ087001
OEN086004N
VIN numero (jos varusteena)
Rungon numero
OTQ087003OTQ087002

83
Tietoa käyttäjälle
H04000AUN

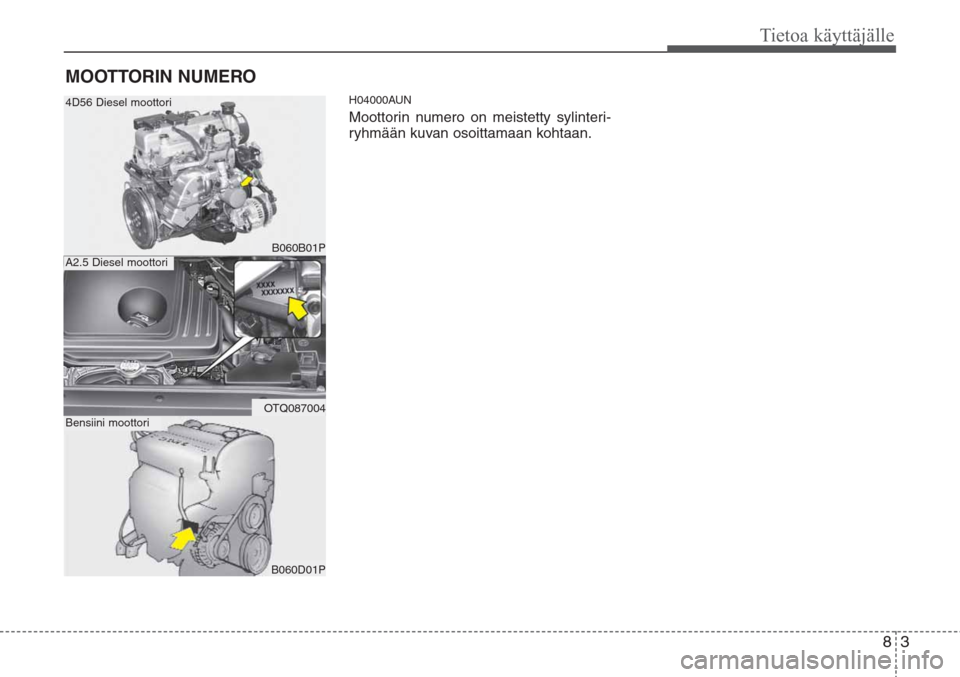

Moottorin numero on meistetty sylinteri-
ryhmään kuvan osoittamaan kohtaan.
MOOTTORIN NUMERO
B060B01P
OTQ087004
B060D01P
4D56 Diesel moottori
A2.5 Diesel moottori
Bensiini moottori

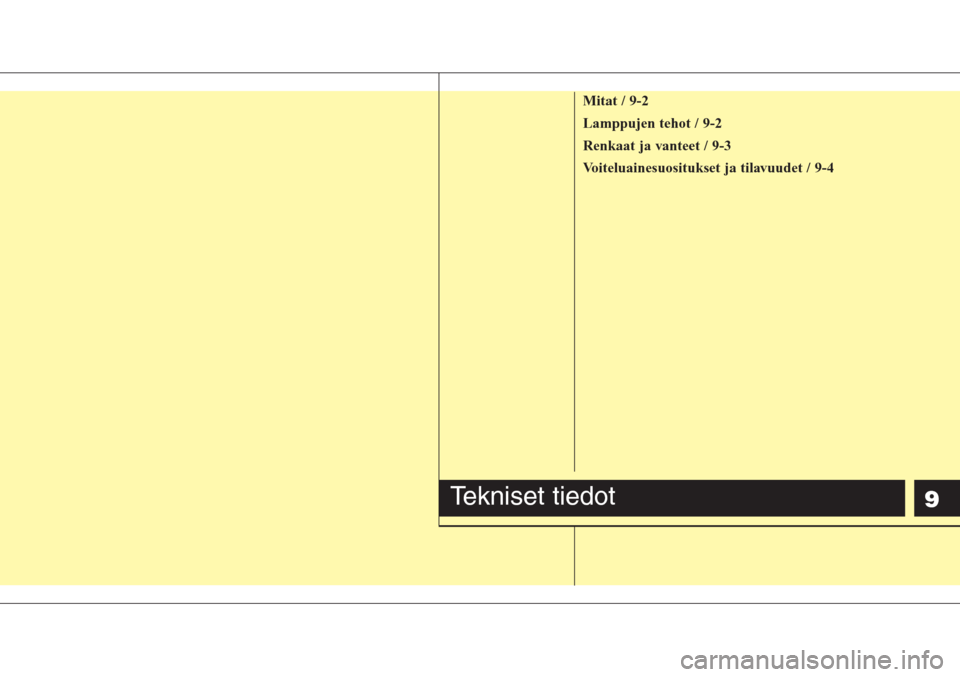

9
Mitat / 9-2
Lamppujen tehot / 9-2
Renkaat ja vanteet / 9-3
Voiteluainesuositukset ja tilavuudet / 9-4
Tekniset tiedot
