2008 Hyundai H-1 Omistajan Käsikirja (in Finnish)

Ajoneuvosi ominaisuudet
58 4
D230100ATQ
Lämmitys ja ilmastointi
1. Käynnistä moottori.
2. Säädä toiminto haluttuun asentoon.
Lämmityksen ja jäähdytyksen tehosta-
miseksi:
- Lämmitys:
- Jäähdytys:
3. Säädä lämpötilan säädin haluttuun
asentoon.
4. Säädä ilmanotto ulkoilman (raikkaan)
ottoon.
5. Säädä puhaltimen nopeus haluttuun
nopeuteen.
6. Jos ilmastointia halutaan, kytke ilmas-
tointilaite toimintaan (jos varusteena).
OTQ047069L

459
Ajoneuvosi ominaisuudet
Takaosan ilmasuuttimet (E)
•Ilman virtaus takaosan ilmasuuttimista
voi olla heikompaa kuin kojelaudan
ilmasuuttimista pitkien kanavien takia.
• Sulje ilmasuuttimet kylmällä ilmalla.
Ilmanvirta takaosan ilmasuuttimista voi
jäähtyä lämmitystä käytettäessä.
(Käytä takaosan ilmasuuttimia sisätilan
jäähdytykseen.)
D230101ATQ
Toiminnon valinta
Toiminnon valintanupilla säädetään ilma-
virran kulkua ilmanvaihtojärjestelmässä.
Ilma voidaan johtaa lattialle, kojelaudan
suuttimista tai tuulilasille.Kasvojen taso
(B, D)
Ilmavirta johdetaan kehon
yläosan ja kasvojen tasolla ole-
vien suuttimien kautta. Lisäksi
jokaista suutinta voidaan säätää ilmavir-
ran suuntaamiseksi suuttimesta.
Kaksitaso (B, D, C, F)
Ilmavirta on suunnattu kasvoihin
ja lattiaan.
Lattiataso (C, F, A, D)
Suurin osa ilmavirrasta on suun-
nattu lattiaan, mutta pieni osa
johdetaan tuulilasin ja sivuikku-
noiden huurteenpoistosuuttimista.
Lattia-/ Huurteenpoistotaso (A, C, F, D)
Suurin osa ilmavirrasta johde-
taan lattiaan ja tuulilasille, mutta
pieni osa johdetaan sivuikkunoi-
den huurteenpoistosuuttimiin.
Huurteenpoistotaso (A)
Suurin osa ilmavirrasta johde-
taan tuulilasille, mutta pieni osa
johdetaan sivuikkunoiden huur-
teenpoistosuuttimiin.
OTQ047068

Ajoneuvosi ominaisuudet
60 4
Kojetaulun suuttimet
Ilmasuuttimia voidaan avata ja sulkea
yksittäin vaakasuorassa olevien säätö-
pyörien avulla. Suuttimen sulkemiseksi
pyöritä säätöpyörää vastapäivään vasti-
meen asti. Suuttimen avaamiseksi pyöri-
tä säätöpyörää myötäpäivään haluttuun
kohtaan.
Voit myös säätää näistä suuttimista tule-
van ilmavirran suuntaa säätövivun avulla
kuvan mukaanD230102AUN
Lämpötilan säätö
Lämpötilan säätönupilla voit säätää
ilmanvaihtojärjestelmästä tulevan ilman
lämpötilaa. Matkustamon ilman lämpöti-
lan muuttamiseksi käännä nuppia myötä-
päivään lämmintä ilmaa varten ja vasta-
päivään viileämpää ilmaa varten.
D230103AUN
Ilmanoton säädin
Tällä valitaan ulkoilman otto (raikas ilma)
tai sisäkierto.
Ilmanoton valinnan muuttamiseksi paina
nuppia.
OTQ047072OTQ047071OTQ047073

461
Ajoneuvosi ominaisuudet
Sisäkiertoasento
Nupin merkkivalo syttyy,
kun sisäkiertoasento on
valittuna.
Kun sisäkiertoasento on
valittuna, ilma otetaan mat-
kustamosta ilmanvaihtojär-
jestelmään, jossa sitä läm-
mitetään tai jäähdytetään
valitun toiminnon mukaan.
Ulkoilman (raikkaan ilman asento)
Nupin merkkivalo ei pala,
kun ulkoilman (raikkaan
ilman) asento on valittuna.
Kun ulkoilman (raikkaan
ilman) asento on valittuna,
ilma tulee auton ulkopuolel-
ta ja sen jälkeen ilmaa läm-
mitetään tai jäähdytetään
valitun toiminnon mukaan.✽MUISTUTUS
Pitää ottaa huomioon, että sisäkierron
pitkäaikainen käyttö lämmityksen
yhteydessä aiheuttaa tuulilasin ja
sivuikkunoiden huuruuntumisen ja
matkustamon ilmasta tulee tunkkainen.
Lisäksi ilmastoinnin käyttö sisäkierto-
asento valittuna saa aikaan liian kuivan
ilman matkustamossa.
D230104AUN
Puhaltimen nopeuden säädin
Puhaltimen toimintaa varten virta-avai-
men pitää olla asennossa ON.
Puhaltimen nopeuden säätönupin avulla
voidaan säätää puhaltimen nopeutta ja
siten ilmanvaihtojärjestelmän kautta tule-
van ilmavirran määrää. Puhaltimen
nopeuden muuttamiseksi kierrä nuppia
myötäpäivään nopeuden lisäämiseksi tai
vastapäivään nopeuden vähentämiseksi.
Kun puhaltimen nopeuden säätönuppi
käännetään asentoon “0”, puhallin
pysähtyy.
VAROITUS
• Ilmastointilaitteen jatkuva käyttä-
minen ilmanoton ollessa sisäkier-
toasennossa voi saada aikaan
kosteuden lisääntymisen auton
sisällä, jonka seurauksena lasit
huuruuntuvat ja näkyvyys heik-
kenee.
• Älä nuku autossa, kun ilmastointi
tai lämmityslaite on toiminnassa.
Siitä voi aiheutua vakavaa harmia
tai kuolema hapen vähentymisen
ja/tai kehon lämpötilan alentumi-
sen takia.
• Ilmastointilaitteen jatkuva käyttä-
minen ilmanoton ollessa sisäkier-
toasennossa voi aiheuttaa rau-
keutta tai uneliaisuutta ja auton
hallinnan menetyksen. Pidä
ilmanotto ajon aikana ulkoilman
(raikkaan ilman) asennossa niinOTQ047074

Ajoneuvosi ominaisuudet
62 4
D230105AUN
Ilmastointilaite (jos varusteena)
Paina A/C-nuppia ilmastoinnin käynnistä-
miseksi (merkkivalo syttyy). Paina nuppia
toistamiseen ilmastoinnin sammuttami-
seksi.
D230200ATQ
Takaosan lämmitys ja ilmastointi (jos
varusteena)
Takaosan ilmastointitoiminnan lämpöti-
laa, puhaltimen nopeutta ja toimintatilaa
voidaan säätää riippumatta etuosan
ilmastoinnin toiminnasta.
Kierrä takaosan ilmastoinnin valintanuppi
asentoon ”R” ja säädä lämpötila, puhalti-
men nopeus ja toimintatila haluttuun
asentoon.Jos etuosan ilmastointijärjestelmää pitäi-
si kuitenkin käyttää samanaikaisesti
takaosan ilmastoinnin kanssa:
1. Säädä puhaltimen nopeus haluttuun
asentoon.
2. Paina ilmastoinnin käyttökatkaisinta.
3. Säädä takaosan lämpötila, puhaltimen
nopeus ja toimintatila haluttuun asen-
toon.
OTQ047075OTQ047076

463
Ajoneuvosi ominaisuudet
Takaosan ilmasuuttimet
Takaosan ilmasuuttimia voidaan säätää
säätöpyörän avulla.
✽MUISTUTUS
Jos kaikki suuttimet ovat kiinni, se voi
aiheuttaa ääntä. Pidä aina 2 tai useampi
suutin auki.
D230202ATQ
Takaosan lämpötilan säätö
Matkustamon takaosan lämpötilan muut-
tamiseksi kierrä säätönuppia myötäpäi-
vään lämpötilan lisäämiseksi ja vastapäi-
vään lämpötilan vähentämiseksi.Takaosan toimintatila säätyy automaatti-
sesti, kun valitaan takaosan lämpötila.
• : Ilma takaosaan virtaa yläsuutti-
mista katon rajasta auton sivuil-
ta.
• : Ilma takaosaan virtaa yläsuutti-
mista katon rajasta auton sivuil-
ta ja alhaalta lattiasuuttimista.
• : Ilma takaosaan virtaa alhaalta
lattiasuuttimista.
OTQ047077
OTQ047078
Etuistuimella
OTQ047079
Takaistuimella

Ajoneuvosi ominaisuudet
64 4

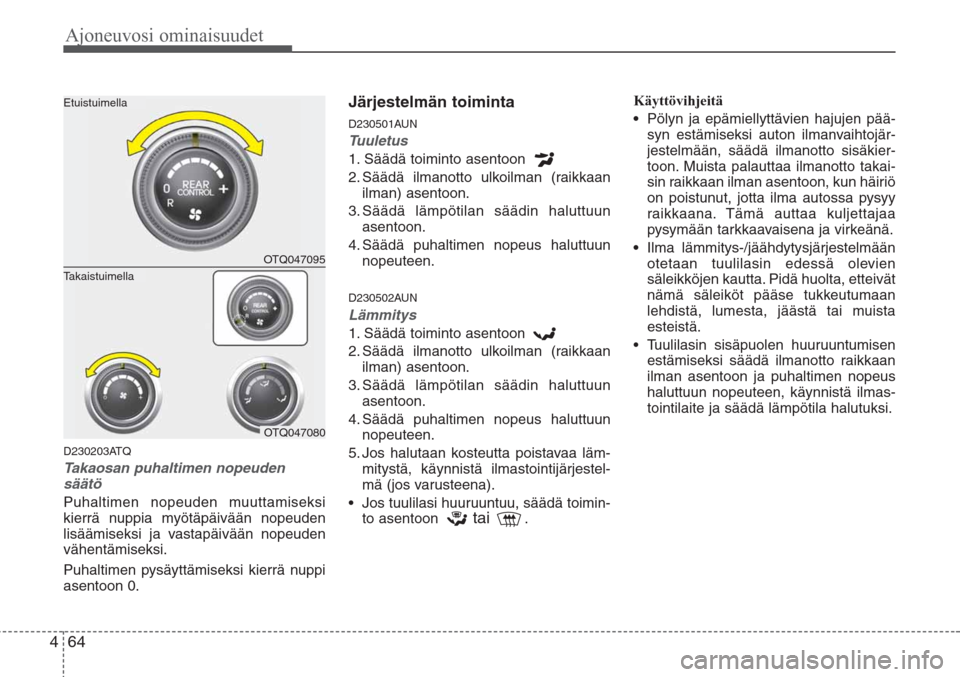

D230203ATQ
Takaosan puhaltimen nopeuden
säätö
Puhaltimen nopeuden muuttamiseksi
kierrä nuppia myötäpäivään nopeuden
lisäämiseksi ja vastapäivään nopeuden
vähentämiseksi.
Puhaltimen pysäyttämiseksi kierrä nuppi
asentoon 0.
Järjestelmän toiminta
D230501AUN
Tuuletus
1. Säädä toiminto asentoon
2. Säädä ilmanotto ulkoilman (raikkaan
ilman) asentoon.
3. Säädä lämpötilan säädin haluttuun
asentoon.
4. Säädä puhaltimen nopeus haluttuun
nopeuteen.
D230502AUN
Lämmitys
1. Säädä toiminto asentoon
2. Säädä ilmanotto ulkoilman (raikkaan
ilman) asentoon.
3. Säädä lämpötilan säädin haluttuun
asentoon.
4. Säädä puhaltimen nopeus haluttuun
nopeuteen.
5. Jos halutaan kosteutta poistavaa läm-
mitystä, käynnistä ilmastointijärjestel-
mä (jos varusteena).
• Jos tuulilasi huuruuntuu, säädä toimin-
to asentoon
tai.Käyttövihjeitä
•Pölyn ja epämiellyttävien hajujen pää-
syn estämiseksi auton ilmanvaihtojär-
jestelmään, säädä ilmanotto sisäkier-
toon. Muista palauttaa ilmanotto takai-
sin raikkaan ilman asentoon, kun häiriö
on poistunut, jotta ilma autossa pysyy
raikkaana. Tämä auttaa kuljettajaa
pysymään tarkkaavaisena ja virkeänä.
•Ilma lämmitys-/jäähdytysjärjestelmään
otetaan tuulilasin edessä olevien
säleikköjen kautta. Pidä huolta, etteivät
nämä säleiköt pääse tukkeutumaan
lehdistä, lumesta, jäästä tai muista
esteistä.
• Tuulilasin sisäpuolen huuruuntumisen
estämiseksi säädä ilmanotto raikkaan
ilman asentoon ja puhaltimen nopeus
haluttuun nopeuteen, käynnistä ilmas-
tointilaite ja säädä lämpötila halutuksi.
OTQ047095
Etuistuimella
OTQ047080
Takaistuimella

465
Ajoneuvosi ominaisuudet
D230503AFD
Ilmastointi (jos varusteena)
Kaikkien Hyundai-mallien ilmastointijär-
jestelmissä käytetään ympäristöystäväl-
listä kylmäainetta R-134a, joka ei ole hai-
tallista otsonikerrokselle.
1. Käynnistä moottori. Paina ilmastoinnin
käyttönuppia.
2. Säädä toiminto asentoon
3. Säädä ilmanotto ulkoilman asentoon
tai sisäkiertoon.
4. Säädä puhaltimen nopeus ja lämpötila
parhaan mahdollisen mukavuuden
ylläpitämiseksi.
•Kun halutaan suurinta mahdollista
jäähdytystä, kierrä lämpötilan säädin
vastapäivään ääriasentoon ja säädä
puhaltimen nopeus suurimpaan mah-
dolliseen.✽MUISTUTUS
• Kun käytät ilmastointilaitetta, seuraa
lämpömittaria tarkasti pitkissä ylä-
mäissä tai ruuhkassa ajaessasi, kun
ulkoilman lämpötila on korkea.
Ilmastointijärjestelmän käyttäminen
voi saada moottorin ylikuumentu-
maan. Anna puhaltimen pyöriä, mutta
sammuta ilmastointilaite, jos lämpö-
mittari osoittaa moottorin ylikuumen-
tuvan.
• Kun kosteassa ilmastossa ilmastointi-
laitetta käytettäessä avataan auton
ikkunoita, saattaa auton sisäpinnoille
tiivistyä vesipisaroita. Koska liiallinen
vesi voi vahingoittaa sähkölaitteita,
ilmastointilaitetta käytettäessä ikku-
noiden pitäisi olla kiinni.
Ilmastointijärjestelmän käyttövihjeitä
•Jos auto on ollut pysäköitynä suorassa
auringonpaisteessa kuumalla säällä,
avaa ikkunat vähäksi aikaa kuuman
ilman poistamiseksi auton sisältä.
•Kosteuden vähentämiseksi tuulilasin
sisäpinnalta sateisina ja kosteina päivi-
nä voit vähentää auton sisäilman kos-
teutta käyttämällä ilmastointilaitetta.
•Ilmastointijärjestelmän toimiessa voit
kenties todeta moottorin nopeuden
ajoittaisen pienen muutoksen, kun
ilmastointilaitteen kompressori kytkey-tyy toimimaan. Tämä on järjestelmän
toiminnan normaali ominaisuus.
• Käytä ilmastointilaitetta kerran kuukau-
dessa vaikka vain muutamien minuut-
tien ajan parhaan suorituskyvyn var-
mistamiseksi.
• Ilmastointilaitetta käytettäessä voit
todeta vesipisaroita (tai jopa lätäkön)
maassa matkustajan puolella. Tämä
on järjestelmän toiminnan normaali
ominaisuus.
• Ilmastointijärjestelmän käyttäminen
sisäkiertoasennossa antaa parhaan
mahdollisen jäähdytyksen. Kuitenkin
sen jatkuva käyttäminen tässä toimin-
nossa saattaa aiheuttaa auton sisäil-
man tunkkaisuutta.
•Ilmastointilaitetta käyttäessäsi saatat
todeta ajoittain sumuisen kostean ilma-
virran tulevan ilmasuuttimista, Tämä
johtuu kostean ulkoilman nopeasta
jäähdyttämisestä. Tämä on järjestel-
män normaalia toimintaa.
