2004 MAZDA MODEL 6 Manuel du propriétaire (in French)

5-25
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R31_EC_02I_F

Témoin TCS
Ce témoin s’allume pendant quelques
secondes lorsque la clé de contact est mise
sur la position ON. Si le système de
commande de traction fonctionne, le
témoin clignote.
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction et il peut ne pas
fonctionner correctement. Faire vérifier le
véhicule par un concessionnaire agréé
Mazda.

Témoin TCS OFF
Ce témoin s’allume pendant quelques
secondes lorsque la clé de contact est mise
sur la position ON.
Il s’allume aussi lorsque l’interrupteur
TCS OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Si le témoin reste allumé lorsque le
système de commande de traction n’est
pas mis hors fonction, faire vérifier le
véhicule par un concessionnaire agréé
Mazda. Cela pourrait indiquer une
anomalie du système de commande de
traction.
REMARQUE
•
Le témoin clignote et un léger son
de battement est produit par le
moteur indiquant que le système de
commande de traction fonctionne
correctement.
•
Sur des surfaces glissantes, comme
sur de la neige, il est impossible
d’augmenter le régime moteur
lorsque le système de commande de
traction est en fonction.REMARQUE
Après avoir démarré le véhicule
lorsque la température du liquide de
refroidissement est très basse, le
système de commande de traction est
mis hors fonction automatiquement.
Dès lors, le témoin TCS OFF restera
allumé, mais ceci n’indique pas une
anomalie. Lorsque le moteur s’est
réchauffé, le système de commande de
traction reprendra son fonctionnement
normal et l’indicateur s’éteindra.
J56J_8R31_EC_02I_F.book Page 25 Wednesday, September 11, 2002 8:18 PM

5-26
Conduite de votre Mazda
Démarrage et conduite
Form No. 8R31_EC_02I_F

Interrupteur TCS OFF
Appuyer sur l’interrupteur TCS OFF pour
mettre le système de commande de
traction hors fonction. Le témoin TCS
OFF s’allumera.
Appuyer sur l’interrupteur TCS OFF de
nouveau pour remettre le système de
commande de traction en fonction. Le
témoin TCS OFF s’éteindra.REMARQUE
•
Lorsque le système de commande
de traction est en fonction et que
vous essayez de libérer le véhicule
lorsqu’il est pris dans un banc de
neige, ou d’accélérer sur de la neige
poudreuse, le système de
commande de traction s’activera.
Même si l’on appuie sur la pédale
d’accélérateur le régime moteur
n’augmentera pas et il peut être
difficile de contrôler le véhicule.
Dans un tel cas, mettre le système
de commande de traction hors
fonction.
•
Si le système est hors fonction et
que le contact est coupé, il sera
remis automatiquement en fonction
lorsque le contact est mis.
•
Pour une traction optimale, laisser
le système en fonction.
J56J_8R31_EC_02I_F.book Page 26 Wednesday, September 11, 2002 8:18 PM

5-27
Conduite de votre Mazda
Form No. 8R31_EC_02I_F

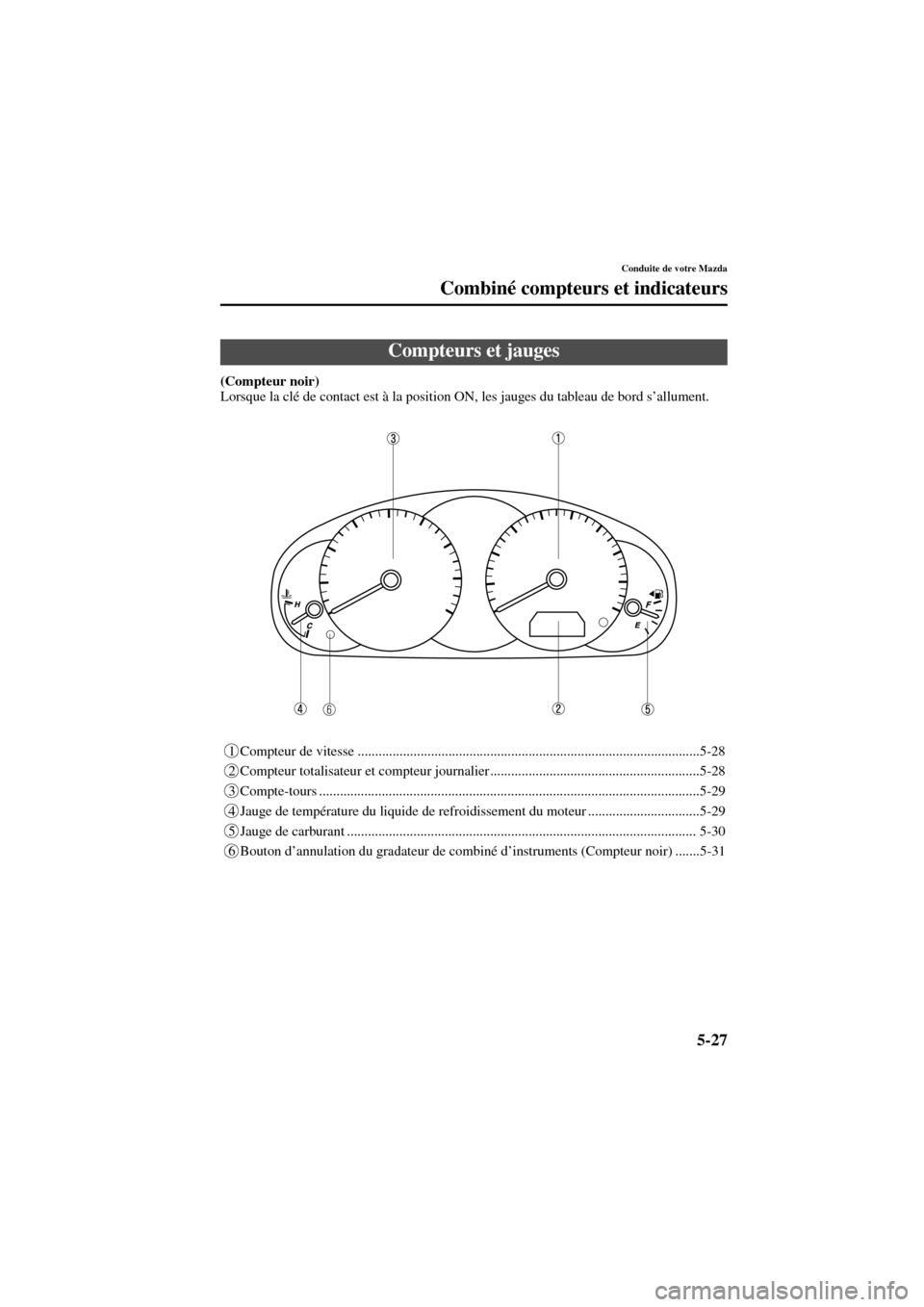

Combiné compteurs et indicateurs
(Compteur noir)

Lorsque la clé de contact est à la position ON, les jauges du tableau de bord s’allument.
1 Compteur de vitesse ..................................................................................................5-28
2 Compteur totalisateur et compteur journalier ............................................................5-28
3 Compte-tours .............................................................................................................5-29
4Jauge de température du liquide de refroidissement du moteur ................................5-29
5 Jauge de carburant .................................................................................................... 5-30
6 Bouton d’annulation du gradateur de combiné d’instruments (Compteur noir) .......5-31
Compteurs et jauges
J56J_8R31_EC_02I_F.book Page 27 Wednesday, September 11, 2002 8:18 PM

5-28
Conduite de votre Mazda
Combiné compteurs et indicateurs
Form No. 8R31_EC_02I_F

Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.

Compteur totalisateur et
compteur journalier
Le mode d’affichage peut être changé
entre l’affichage du compteur journalier A
et l’affichage du compteur journalier B en
appuyant sur le sélecteur pendant leur
affichage. Le mode sélectionné sera
affiché.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l’autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d’un point
d’origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l’on appuie sur le sélecteur
de nouveau à moins d’une seconde cela
changera l’affichage au compteur
journalier B.
Sélecteur
Compteur totalisateur
Compteur journalier
Compteur
totalisateur
Compteur
totalisateur Compteur
journalier A
Appuyer sur
le sélecteur
Appuyer sur
le sélecteur Compteur
journalier B
REMARQUE
(Compteur standard)

Le compteur totalisateur et le
compteur journalier peuvent être
affichés comme suit même lorsque la
clé de contact est en position ACC ou
LOCK.
La commande des phares doit être à la
position ou pour voir
l’affichage.
•
Affichés pendant 10 minutes après
que la clé de contact soit mise à la
position ACC ou LOCK à partir de
la position ON.
•
Affichés pendant 10 minutes après
qu’une portière soit ouverte.
J56J_8R31_EC_02I_F.book Page 28 Wednesday, September 11, 2002 8:18 PM

5-29
Conduite de votre Mazda
Combiné compteurs et indicateurs
Form No. 8R31_EC_02I_F
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu’à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro, maintenir le
sélecteur enfoncé pendant plus d’une
seconde. Ce compteur peut être utilisé
pour calculer la distance parcourue lors
d’un voyage ou la consommation de
carburant.
Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute
(r/min = tr/mn).

Jauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
REMARQUE
•
Seuls les compteurs journaliers
enregistrent des dixièmes de
kilomètre (mille).
•
L’enregistrement des compteurs
journaliers sera remis à zéro
lorsque;
L’alimentation est interrompue
(le fusible grillé ou la batterie est
débranchée).
Le véhicule atteint
999,9 kilomètres (milles).
Ne pas pousser le régime moteur
jusqu’à la ZONE ROUGE du
compte-tours.
Cela peut endommager le moteur.
Zone
rouge
ATTENTION
J56J_8R31_EC_02I_F.book Page 29 Wednesday, September 11, 2002 8:18 PM

5-30
Conduite de votre Mazda
Combiné compteurs et indicateurs
Form No. 8R31_EC_02I_F
Si l’aiguille dépasse la plage de
température normale vers l’indication H,
cela indique une surchauffe du moteur.

Jauge de carburant
La jauge de carburant indique
approximativement la quantité de
carburant dans le réservoir. Il est
recommandé de garder le réservoir à plus
de 1/4 plein. Lorsque le voyant de niveau
bas de carburant s’allume ou si l’aiguille
est près du niveau E, refaire le plein
d’essence dès que possible.

Eclairage du tableau de bord
Lorsque l’interrupteur des phares est à la
position ou , faire tourner la
commande pour régler la luminosité des
éclairages du tableau de bord.
Le fait de conduire avec un moteur qui
surchauffe peut sérieusement
l’endommager (page 7-12).
ATTENTION
Voyant de niveau
bas de carburant
Clair
Foncé
J56J_8R31_EC_02I_F.book Page 30 Wednesday, September 11, 2002 8:18 PM

5-31
Conduite de votre Mazda
Combiné compteurs et indicateurs
Form No. 8R31_EC_02I_F

Bouton d’annulation du
gradateur de combiné
d’instruments (Compteur noir)
Lorsque la commande des phares est sur
la position ou , l’éclairage du
combiné d’instruments est réduit.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d’instruments est réduite dû aux
reflets de la luminosité environnante, le
bouton d’annulation du gradateur de
combiné d’instruments augmente
l’intensité de l’éclairage.
Appuyer sur le bouton pour augmenter
l’intensité de l’éclairage du combiné
d’instruments.
Appuyer de nouveau sur le bouton pour
revenir à l’intensité précédente.
Bouton d’annulation
du gradateur de
combiné
d’instruments
J56J_8R31_EC_02I_F.book Page 31 Wednesday, September 11, 2002 8:18 PM

5-32
Conduite de votre Mazda
Form No. 8R31_EC_02I_F
Vo y a n t s / témoins et avertisseurs sonores
Voyants/témoins
Signal Voyants/témoins et avertisseurs sonores Page
Voyant du système de freinage 5-34
Voyant du circuit de charge 5-35
Voyant de pression d’huile moteur 5-35
Voyant d’anomalie du moteur 5-36
Voyant du système d’antiblocage de frein (ABS) 5-36
Voyant du système de coussins d’air/dispositif de prétension de
ceinture de sécurité avant5-37
Voyant de niveau bas de carburant 5-38
Les voyants/témoins apparaissent dans l’une des zones grisées.
