2004 Hyundai Elantra Manual do proprietário (in Portuguese)

6

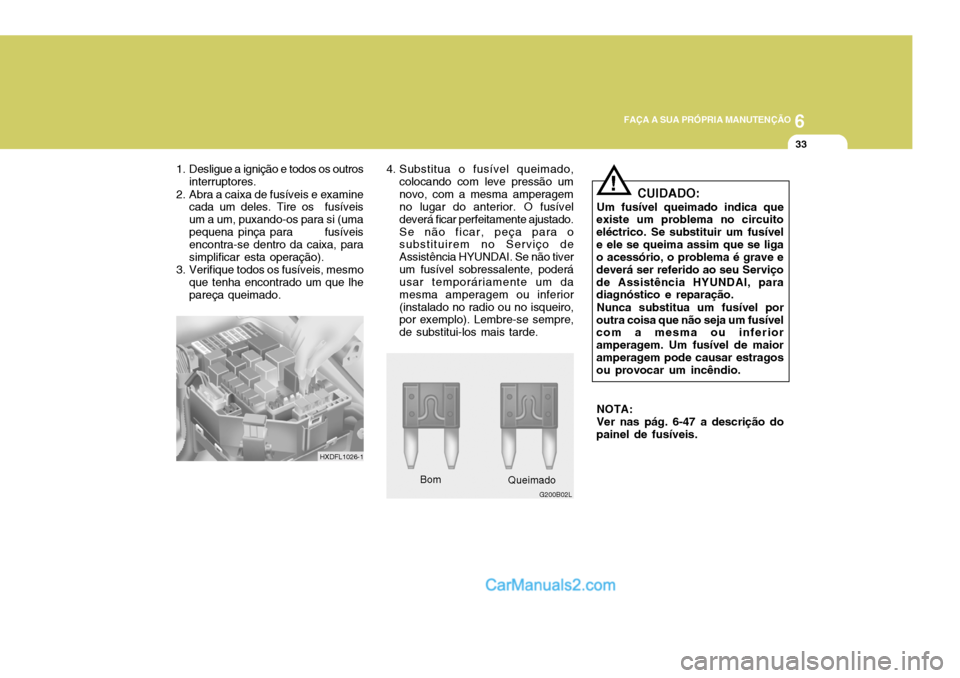

FAÇA A SUA PRÓPRIA MANUTENÇÃO
33
HXDFL1026-1
Bom G200B02L
Queimado
1. Desligue a ignição e todos os outros
interruptores.
2. Abra a caixa de fusíveis e examine cada um deles. Tire os fusíveis um a um, puxando-os para si (umapequena pinça para fusíveis encontra-se dentro da caixa, para simplificar esta operação).
3. Verifique todos os fusíveis, mesmo
que tenha encontrado um que lhepareça queimado. 4. Substitua o fusível queimado,
colocando com leve pressão umnovo, com a mesma amperagem no lugar do anterior. O fusível deverá ficar perfeitamente ajustado.Se não ficar, peça para o substituirem no Serviço de Assistência HYUNDAI. Se não tiverum fusível sobressalente, poderá usar temporáriamente um da mesma amperagem ou inferior(instalado no radio ou no isqueiro, por exemplo). Lembre-se sempre, de substitui-los mais tarde.
! CUIDADO:
Um fusível queimado indica que
existe um problema no circuito eléctrico. Se substituir um fusívele ele se queima assim que se liga o acessório, o problema é grave e deverá ser referido ao seu Serviçode Assistência HYUNDAI, para diagnóstico e reparação.
Nunca substitua um fusível por
outra coisa que não seja um fusívelcom a mesma ou inferior amperagem. Um fusível de maior amperagem pode causar estragos ou provocar um incêndio.
NOTA:Ver nas pág. 6-47 a descrição do
painel de fusíveis.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
34
SG210B1-FP

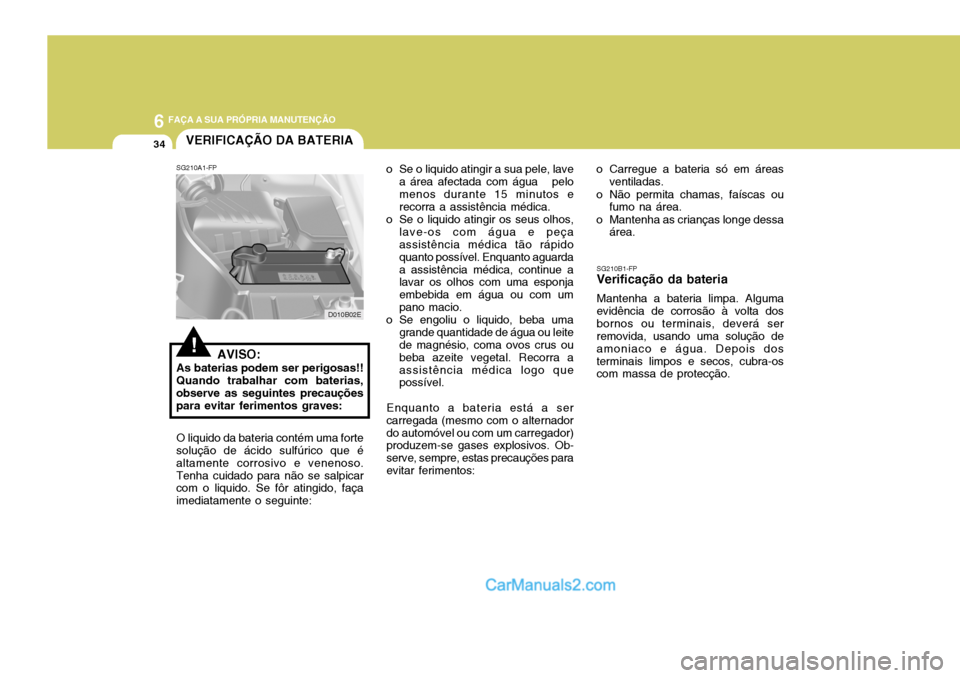

Verificação da bateria
Mantenha a bateria limpa. Alguma
evidência de corrosão à volta dos bornos ou terminais, deverá ser removida, usando uma solução de amoniaco e água. Depois dosterminais limpos e secos, cubra-os com massa de protecção.
o Carregue a bateria só em áreas
ventiladas.
o Não permita chamas, faíscas ou fumo na área.
o Mantenha as crianças longe dessa área.
o Se o liquido atingir a sua pele, lave
a área afectada com água pelo menos durante 15 minutos e recorra a assistência médica.
o Se o liquido atingir os seus olhos, lave-os com água e peçaassistência médica tão rápido quanto possível. Enquanto aguardaa assistência médica, continue a lavar os olhos com uma esponja embebida em água ou com umpano macio.
o Se engoliu o liquido, beba uma grande quantidade de água ou leite de magnésio, coma ovos crus ou beba azeite vegetal. Recorra aassistência médica logo que possível.
Enquanto a bateria está a ser carregada (mesmo com o alternadordo automóvel ou com um carregador) produzem-se gases explosivos. Ob- serve, sempre, estas precauções paraevitar ferimentos:
!
VERIFICAÇÃO DA BATERIA
SG210A1-FP
AVISO:
As baterias podem ser perigosas!!
Quando trabalhar com baterias, observe as seguintes precauçõespara evitar ferimentos graves: D010B02E
O liquido da bateria contém uma forte
solução de ácido sulfúrico que éaltamente corrosivo e venenoso.Tenha cuidado para não se salpicar com o liquido. Se fôr atingido, faça imediatamente o seguinte:

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35
!
VERIFICAÇÃO DA VENTOÍNHA ELÉCTRICA DE ARREFECIMENTO
SG220A1-FP
AVISO:
A ventoínha eléctrica pode ligar- se, mesmo com o contacto cortado, uma vez que funciona emfunção da temperatura. Não toque na ventoínha do radiador até que esta tenha parado completamente. Uma vez que o refrigerante arrefeça, a ventoínha desligar-se- á. Este é o funcionamento normal.
Verificação da ventoínha A ventoínha deverá funcionar automáticamente logo que a temperatura aumente.
Verificação da Ventoínha do Condensador do Ar Condicionado A ventoínha do Ar Condicionado deverá ligar-se quando o ArCondicionado está em funcionamento.NÍVEL DE FLUIDO DA DIRECÇÃO ASSISTIDA
SG230A1-FP
G230A01E
G230A02E
Motor Gasolina
Motor Diesel
O nível de fluido da direcção assistida deve ser verificado diariamente. Para verificar o nível de fluido dadirecção assistida, assegure-se quea ignição está "OFF", e verifique se o nível está entre as marcas "MAX" e "MIN" no depósito. NOTA: Um ruído produzido pela bomba da direcção assistida pode ouvir- se, logo que o motor comece a trabalhar, em condições muito friasde funcionamento (-20º). Neste caso, se o ruído se extingue du- rante o aquecimento, é normal.Este ruído é produzido pelo fluído quando funciona em condições muito frias. SG230D1-FP Oleo recomendado Use apenas o PSF-3. NOTA: Não ponha o motor a trabalhar com o depósito da direcção assistida vazio.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO

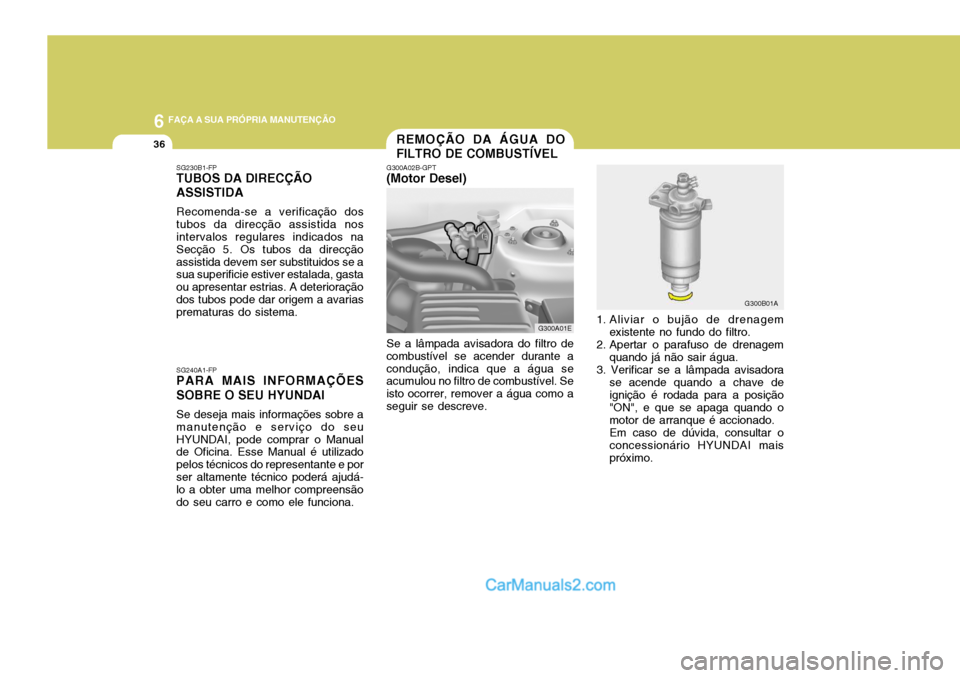

36REMOÇÃO DA ÁGUA DO FILTRO DE COMBUSTÍVEL
G300A02B-GPT
(Motor Desel)
G300A01E G300B01A
1. Aliviar o bujão de drenagem existente no fundo do filtro.
2. Apertar o parafuso de drenagem quando já não sair água.
3. Verificar se a lâmpada avisadora se acende quando a chave de ignição é rodada para a posição "ON", e que se apaga quando o motor de arranque é accionado.Em caso de dúvida, consultar oconcessionário HYUNDAI maispróximo.
Se a lâmpada avisadora do filtro de
combustível se acender durante acondução, indica que a água se acumulou no filtro de combustível. Se isto ocorrer, remover a água como aseguir se descreve.
SG230B1-FP TUBOS DA DIRECÇÃO ASSISTIDA Recomenda-se a verificação dos tubos da direcção assistida nos intervalos regulares indicados na Secção 5. Os tubos da direcçãoassistida devem ser substituidos se a sua superificie estiver estalada, gasta ou apresentar estrias. A deterioraçãodos tubos pode dar origem a avarias prematuras do sistema. SG240A1-FP PARA MAIS INFORMAÇÕES SOBRE O SEU HYUNDAI Se deseja mais informações sobre a manutenção e serviço do seuHYUNDAI, pode comprar o Manual de Oficina. Esse Manual é utilizado pelos técnicos do representante e porser altamente técnico poderá ajudá- lo a obter uma melhor compreensão do seu carro e como ele funciona.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37AFINAÇÃO DO ALINHAMENTO DOS FARÓIS
!AVISO:
Certificar-se que limpa cuidadosa-
mente a água drenada desta forma, porque o combustível misturadona água pode inflamar-se e resultar num incêndio. NOTA: Recomenda-se que a água
acumulada no filtro de combustível seja removida por um concession- ário Hyundai autorizado.
Afinação Vertical
Afinação Horizontal
G290A02E
G290A02E-GPT Antes de ajustar os faróis, certifique-
se do seguinte:
1. Verifique que todos os pneus têm
a pressão correcta.
2. Coloque o veiculo numa superfície nivelada e pressione para baixo varias vezes os pára-choques dafrente e de trás.
3. Certifique-se de que o veiculo não tem carga (excepto os níveis de liquido de refrigeração, óleo e combustível do motor, o pneusobresselente, macaco e ferramentas). Deverá também estar o condutor ou peso equivalente, nobanco do condutor.
4. Limpe os vidros dos faróis e ligue
os médios. 5. Abra o capot.
6. Desenhe uma linha vertical (pelo
centro de cada farol) e uma linha horizontal (pelo centro de cadafarol) no ecrã de alvo.
Desenhe uma linha paralela 30mm (1.18 in.) abaixo da linha horizontal.
7. Afine cada linha de fuga em médios para a linha paralela com uma chave "philips" -AFINAÇÃO VER- TICAL.
8. Afine cada linha de fuga em médios para cada linha vertical com uma chave "philips" -AFINAÇÃO HORI-ZONTAL.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
38
G290B03E-GPT

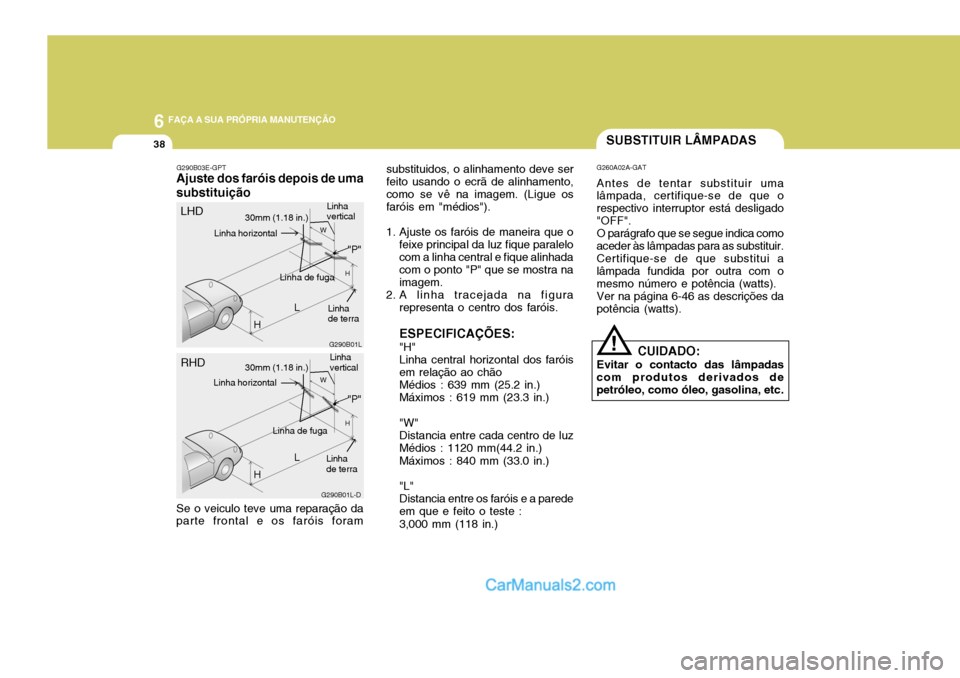

Ajuste dos faróis depois de uma substituição
G290B01L
LW
H
H Linha de fuga substituidos, o alinhamento deve ser feito usando o ecrã de alinhamento,como se vê na imagem. (Ligue os faróis em "médios").
1. Ajuste os faróis de maneira que o feixe principal da luz fique paralelo com a linha central e fique alinhada com o ponto "P" que se mostra na imagem.
2. A linha tracejada na figura representa o centro dos faróis. ESPECIFICAÇÕES: "H" Linha central horizontal dos faróis em relação ao chão Médios : 639 mm (25.2 in.) Máximos : 619 mm (23.3 in.) "W" Distancia entre cada centro de luz Médios : 1120 mm(44.2 in.) Máximos : 840 mm (33.0 in.) "L" Distancia entre os faróis e a paredeem que e feito o teste : 3,000 mm (118 in.)
"P"
30mm (1.18 in.) Linha vertical
LHD
Linha horizontal
Linha de terra
G290B01L-D
L W
H
H Linha de fuga
"P"
30mm (1.18 in.)
Linha vertical
Linha horizontal
Linha de terra
RHD
Se o veiculo teve uma reparação da parte frontal e os faróis foram
SUBSTITUIR LÂMPADAS
G260A02A-GAT Antes de tentar substituir uma
lâmpada, certifique-se de que o respectivo interruptor está desligado"OFF".
O parágrafo que se segue indica como
aceder às lâmpadas para as substituir. Certifique-se de que substitui a lâmpada fundida por outra com omesmo número e potência (watts). Ver na página 6-46 as descrições da
potência (watts).
CUIDADO:
Evitar o contacto das lâmpadas
com produtos derivados depetróleo, como óleo, gasolina, etc.
!

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
39

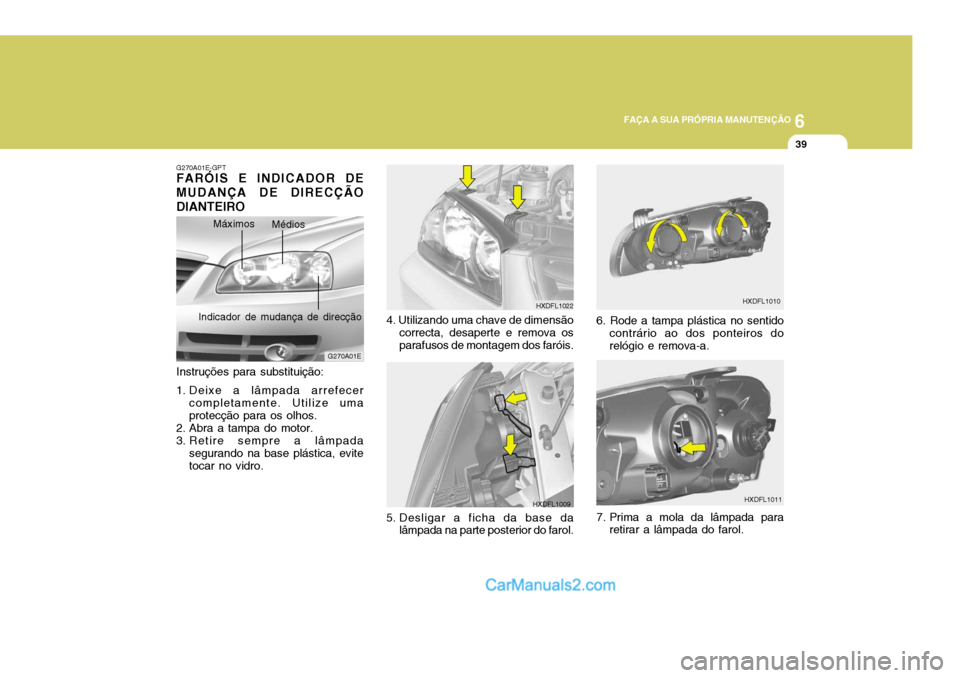

HXDFL1011
7. Prima a mola da lâmpada para retirar a lâmpada do farol. HXDFL1010
4. Utilizando uma chave de dimensão
correcta, desaperte e remova os parafusos de montagem dos faróis.
HXDFL1009
5. Desligar a ficha da base da lâmpada na parte posterior do farol.
Instruções para substituição:
1. Deixe a lâmpada arrefecer completamente. Utilize umaprotecção para os olhos.
2. Abra a tampa do motor.
3. Retire sempre a lâmpada segurando na base plástica, evite tocar no vidro. G270A01E
G270A01E-GPT
FARÓIS E INDICADOR DE MUDANÇA DE DIRECÇÃO DIANTEIRO
Máximos Médios
Indicador de mudança de direcção
HXDFL1022 6. Rode a tampa plástica no sentidocontrário ao dos ponteiros do relógio e remova-a.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
40

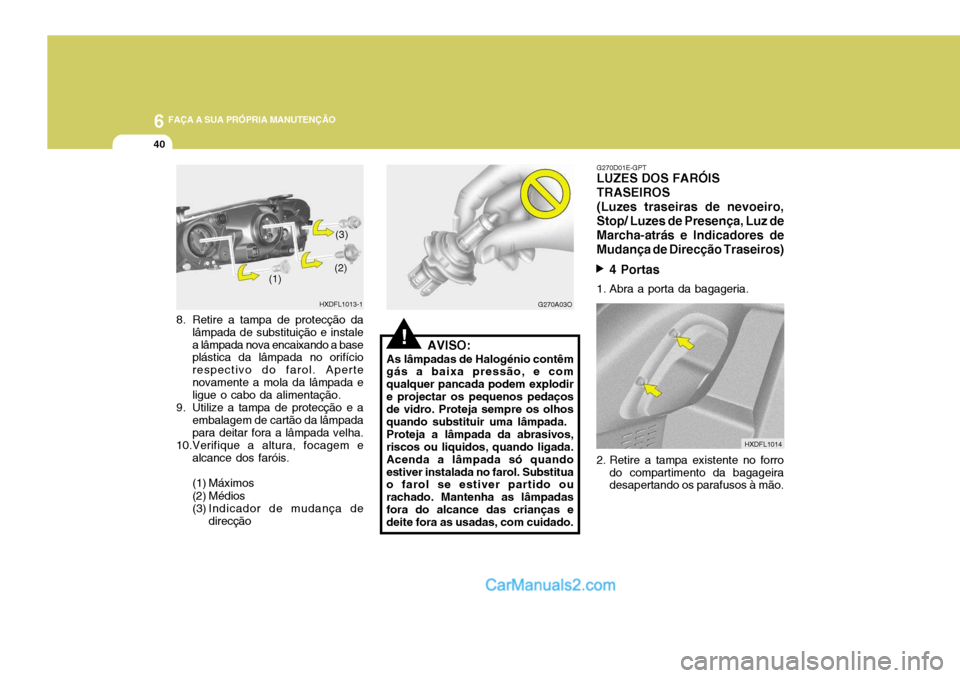

8. Retire a tampa de protecção da
lâmpada de substituição e instale a lâmpada nova encaixando a base plástica da lâmpada no orifício respectivo do farol. Apertenovamente a mola da lâmpada e ligue o cabo da alimentação.
9. Utilize a tampa de protecção e a embalagem de cartão da lâmpada para deitar fora a lâmpada velha.
10.Verifique a altura, focagem e alcance dos faróis.
(1) Máximos
(2) Médios
(3) Indicador de mudança de
direcção HXDFL1013-1
(1)
(2)(3)
!
G270A03O
AVISO:
As lâmpadas de Halogénio contêm
gás a baixa pressão, e com qualquer pancada podem explodire projectar os pequenos pedaços de vidro. Proteja sempre os olhos quando substituir uma lâmpada.
Proteja a lâmpada da abrasivos,
riscos ou liquidos, quando ligada.Acenda a lâmpada só quandoestiver instalada no farol. Substitua o farol se estiver partido ou rachado. Mantenha as lâmpadasfora do alcance das crianças e deite fora as usadas, com cuidado.
HXDFL1014
G270D01E-GPT LUZES DOS FARÓIS TRASEIROS
(Luzes traseiras de nevoeiro, Stop/ Luzes de Presença, Luz deMarcha-atrás e Indicadores de
Mudança de Direcção Traseiros)
4 Portas
1. Abra a porta da bagageria.
2. Retire a tampa existente no forro do compartimento da bagageira desapertando os parafusos à mão.
