2004 Hyundai Elantra Manual do proprietário (in Portuguese)

1
CARACTERÍSTICAS DO SEU HYUNDAI
83REDE DE FIXAÇÃO DAS BAGAGENS
B540F02E-GPT TAMPA DA BAGAGEIRA (5 PORTAS)Operação do Exterior do Veículo Para abrir a tampa da bagageira, inserir a chave e rodar no sentido dos ponteiros do relógio para destrancar.Puxar o punho exterior para si.
B540F02E
HXDFL035
Caixa para Guardar Objectos
A caixa para guardar objectos situa-se no lado direito do chão do porta-bagagens.
HXDFL1025-1
B540D01E-GPT (Se intalado) Depois de carregar as bagagens no espaço do porta-bagagens, prenda aos quatro anéis existentes na bagageira a rede para retenção da bagagem, talcomo mostrado na figura. Deste modo, evitará que os objectos deslizem.
CUIDADO:
Par evitar estragos ou acidentes evite colocar objectos volumosos ou frágeis no porta-bagagens.
!

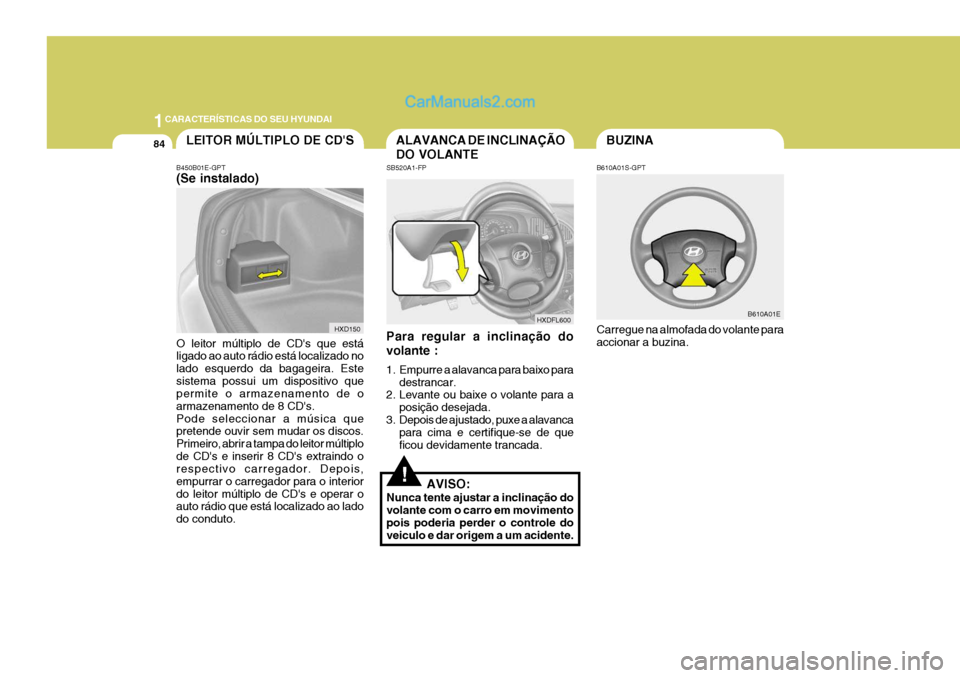

1CARACTERÍSTICAS DO SEU HYUNDAI
84BUZINAALAVANCA DE INCLINAÇÃO DO VOLANTE
SB520A1-FP
Para regular a inclinação do volante :
1. Empurre a alavanca para baixo para destrancar.
2. Levante ou baixe o volante para a
posição desejada.
3. Depois de ajustado, puxe a alavanca para cima e certifique-se de que ficou devidamente trancada.
AVISO:
Nunca tente ajustar a inclinação dovolante com o carro em movimento pois poderia perder o controle do veiculo e dar origem a um acidente.
!
B610A01S-GPT Carregue na almofada do volante para accionar a buzina.
B610A01E
HXDFL600
LEITOR MÚLTIPLO DE CD'S
B450B01E-GPT (Se instalado) O leitor múltiplo de CD's que está ligado ao auto rádio está localizado no lado esquerdo da bagageira. Estesistema possui um dispositivo que permite o armazenamento de o armazenamento de 8 CD's.Pode seleccionar a música que pretende ouvir sem mudar os discos. Primeiro, abrir a tampa do leitor múltiplode CD's e inserir 8 CD's extraindo o respectivo carregador. Depois, empurrar o carregador para o interiordo leitor múltiplo de CD's e operar o auto rádio que está localizado ao lado do conduto.
HXD150

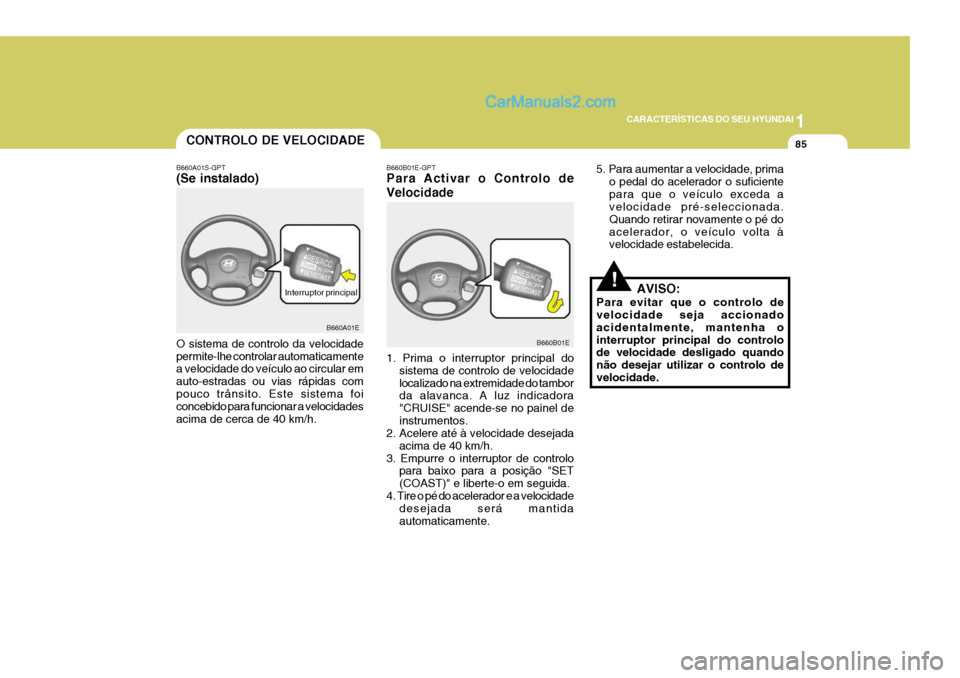

1
CARACTERÍSTICAS DO SEU HYUNDAI
85
!
5. Para aumentar a velocidade, prima
o pedal do acelerador o suficiente para que o veículo exceda a velocidade pré-seleccionada. Quando retirar novamente o pé doacelerador, o veículo volta à velocidade estabelecida.
AVISO:
Para evitar que o controlo develocidade seja accionado acidentalmente, mantenha ointerruptor principal do controlo de velocidade desligado quando não desejar utilizar o controlo develocidade.
B660A01S-GPT (Se instalado)
B660B01E-GPTPara Activar o Controlo de Velocidade
O sistema de controlo da velocidade permite-lhe controlar automaticamente a velocidade do veículo ao circular em auto-estradas ou vias rápidas compouco trânsito. Este sistema foi concebido para funcionar a velocidades acima de cerca de 40 km/h. 1. Prima o interruptor principal do
sistema de controlo de velocidadelocalizado na extremidade do tambor da alavanca. A luz indicadora "CRUISE" acende-se no painel deinstrumentos.
2. Acelere até à velocidade desejada
acima de 40 km/h.
3. Empurre o interruptor de controlo para baixo para a posição "SET(COAST)" e liberte-o em seguida.
4. Tire o pé do acelerador e a velocidade desejada será mantidaautomaticamente.
B660A01E
B660B01E
Interruptor principal
CONTROLO DE VELOCIDADE

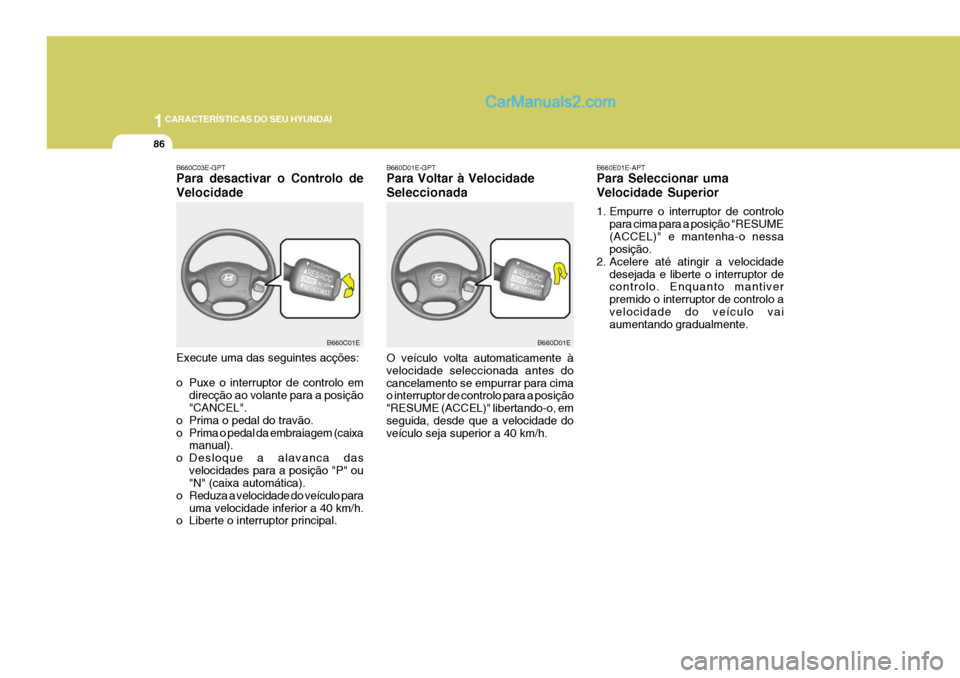

1CARACTERÍSTICAS DO SEU HYUNDAI
86
B660D01E-GPT Para Voltar à Velocidade Seleccionada O veículo volta automaticamente à velocidade seleccionada antes docancelamento se empurrar para cima o interruptor de controlo para a posição "RESUME (ACCEL)" libertando-o, emseguida, desde que a velocidade do veículo seja superior a 40 km/h. B660D01EB660C03E-GPT Para desactivar o Controlo de Velocidade
B660C01E
Execute uma das seguintes acções:
o Puxe o interruptor de controlo em direcção ao volante para a posição "CANCEL".
o Prima o pedal do travão.
o Prima o pedal da embraiagem (caixa manual).
o Desloque a alavanca das
velocidades para a posição "P" ou "N" (caixa automática).
o Reduza a velocidade do veículo para
uma velocidade inferior a 40 km/h.
o Liberte o interruptor principal. B660E01E-APT Para Seleccionar uma Velocidade Superior
1. Empurre o interruptor de controlo
para cima para a posição "RESUME (ACCEL)" e mantenha-o nessa posição.
2. Acelere até atingir a velocidade
desejada e liberte o interruptor decontrolo. Enquanto mantiver premido o interruptor de controlo avelocidade do veículo vai aumentando gradualmente.

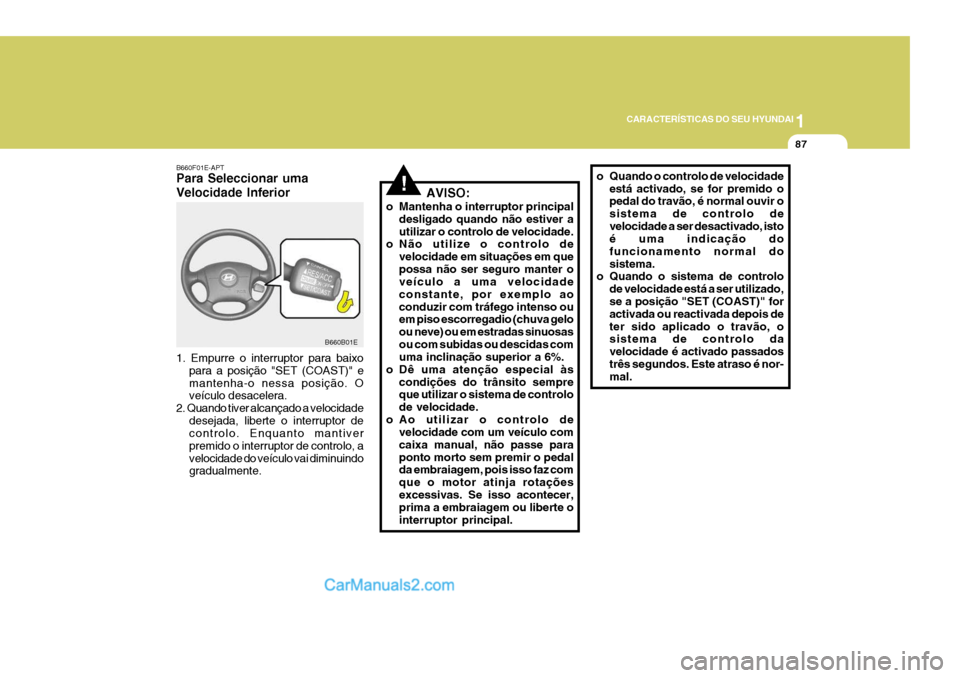

1
CARACTERÍSTICAS DO SEU HYUNDAI
87
!AVISO:
o Mantenha o interruptor principal desligado quando não estiver a utilizar o controlo de velocidade.
o Não utilize o controlo de
velocidade em situações em quepossa não ser seguro manter o veículo a uma velocidade constante, por exemplo aoconduzir com tráfego intenso ou em piso escorregadio (chuva gelo ou neve) ou em estradas sinuosasou com subidas ou descidas com uma inclinação superior a 6%.
o Dê uma atenção especial às
condições do trânsito sempreque utilizar o sistema de controlo de velocidade.
o Ao utilizar o controlo de velocidade com um veículo comcaixa manual, não passe paraponto morto sem premir o pedal da embraiagem, pois isso faz com que o motor atinja rotaçõesexcessivas. Se isso acontecer, prima a embraiagem ou liberte o interruptor principal.
B660F01E-APT Para Seleccionar uma Velocidade Inferior 1. Empurre o interruptor para baixo
para a posição "SET (COAST)" e mantenha-o nessa posição. O veículo desacelera.
2. Quando tiver alcançado a velocidade desejada, liberte o interruptor decontrolo. Enquanto mantiver premido o interruptor de controlo, avelocidade do veículo vai diminuindo gradualmente. B660B01E o Quando o controlo de velocidade
está activado, se for premido opedal do travão, é normal ouvir o sistema de controlo develocidade a ser desactivado, isto é uma indicação do funcionamento normal dosistema.
o Quando o sistema de controlo
de velocidade está a ser utilizado,se a posição "SET (COAST)" for activada ou reactivada depois de ter sido aplicado o travão, o sistema de controlo da velocidade é activado passadostrês segundos. Este atraso é nor- mal.

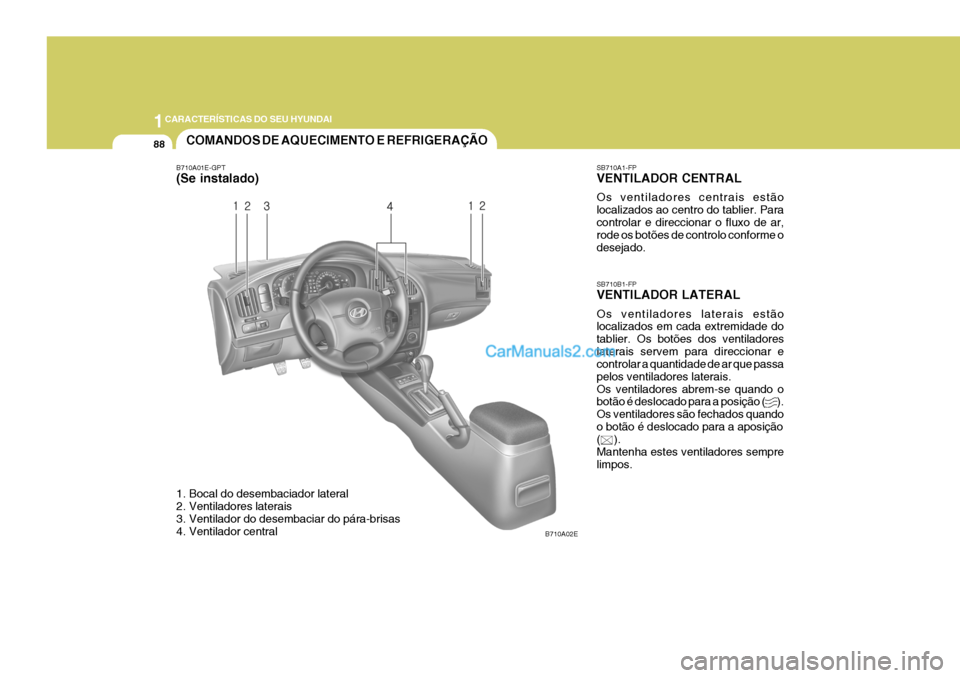

1CARACTERÍSTICAS DO SEU HYUNDAI
88COMANDOS DE AQUECIMENTO E REFRIGERAÇÃO
B710A02E
B710A01E-GPT (Se instalado)
SB710B1-FPVENTILADOR LATERAL Os ventiladores laterais estão localizados em cada extremidade do tablier. Os botões dos ventiladoreslaterais servem para direccionar e controlar a quantidade de ar que passa pelos ventiladores laterais.Os ventiladores abrem-se quando o botão é deslocado para a posição ( ). Os ventiladores são fechados quandoo botão é deslocado para a aposição ( ). Mantenha estes ventiladores semprelimpos.
1. Bocal do desembaciador lateral
2. Ventiladores laterais
3. Ventilador do desembaciar do pára-brisas
4. Ventilador central SB710A1-FP VENTILADOR CENTRAL Os ventiladores centrais estão localizados ao centro do tablier. Paracontrolar e direccionar o fluxo de ar, rode os botões de controlo conforme o desejado.

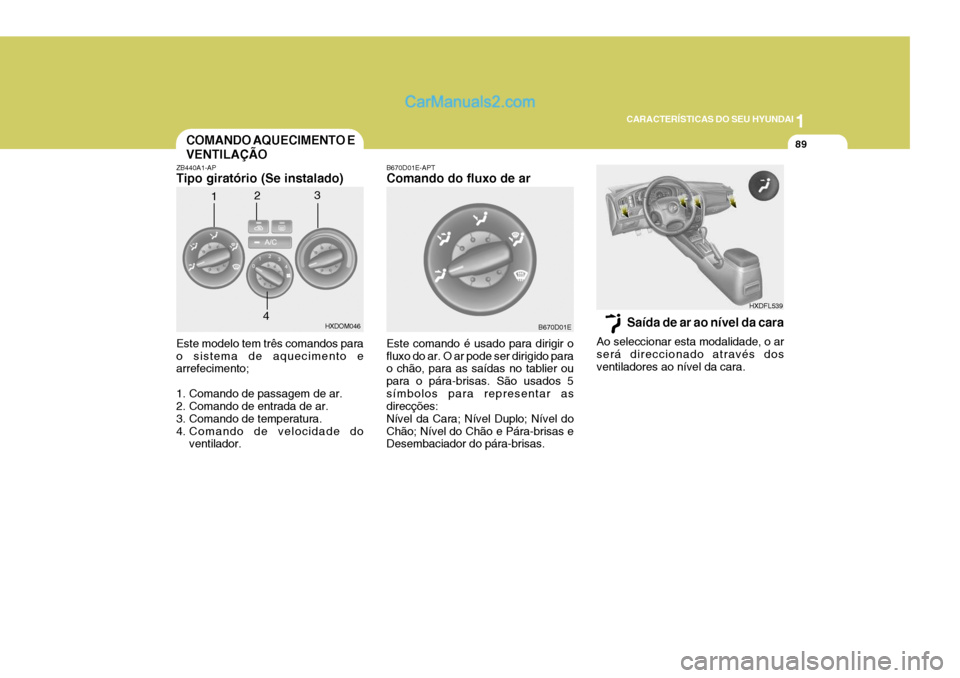

1
CARACTERÍSTICAS DO SEU HYUNDAI
89COMANDO AQUECIMENTO E VENTILAÇÃO
Este modelo tem três comandos para o sistema de aquecimento e arrefecimento;
1. Comando de passagem de ar.
2. Comando de entrada de ar.
3. Comando de temperatura.
4. Comando de velocidade do ventilador.
HXDOM046 B670D01EHXDFL539
1
2
3
4
ZB440A1-AP Tipo giratório (Se instalado)
B670D01E-APTComando do fluxo de ar Este comando é usado para dirigir o fluxo do ar. O ar pode ser dirigido para o chão, para as saídas no tablier ou para o pára-brisas. São usados 5símbolos para representar as direcções: Nível da Cara; Nível Duplo; Nível doChão; Nível do Chão e Pára-brisas e Desembaciador do pára-brisas. Saída de ar ao nível da cara
Ao seleccionar esta modalidade, o ar será direccionado através dosventiladores ao nível da cara.

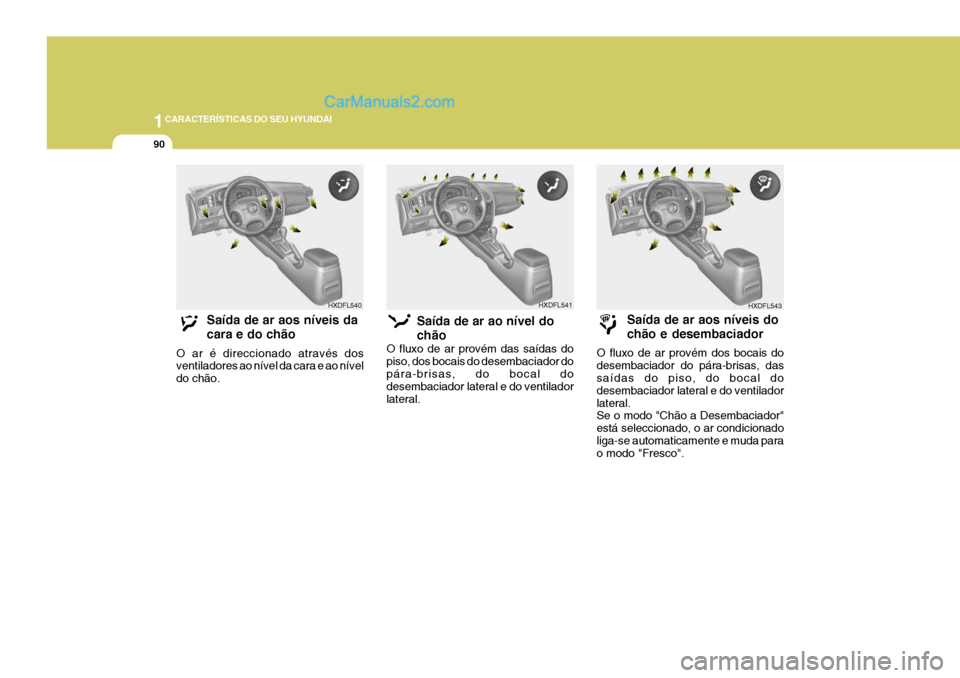

1CARACTERÍSTICAS DO SEU HYUNDAI
90
HXDFL541
HXDFL543HXDFL540
Saída de ar aos níveis da cara e do chão
O ar é direccionado através dos ventiladores ao nível da cara e ao nível do chão. Saída de ar ao nível do chão
O fluxo de ar provém das saídas do piso, dos bocais do desembaciador do pára-brisas, do bocal do desembaciador lateral e do ventiladorlateral. Saída de ar aos níveis do chão e desembaciador
O fluxo de ar provém dos bocais do desembaciador do pára-brisas, das saídas do piso, do bocal do desembaciador lateral e do ventiladorlateral. Se o modo "Chão a Desembaciador" está seleccionado, o ar condicionadoliga-se automaticamente e muda para o modo "Fresco".
