2004 Hyundai Elantra Manual do proprietário (in Portuguese)

2
QUE FAZER NUMA EMERGÊNCIA
29

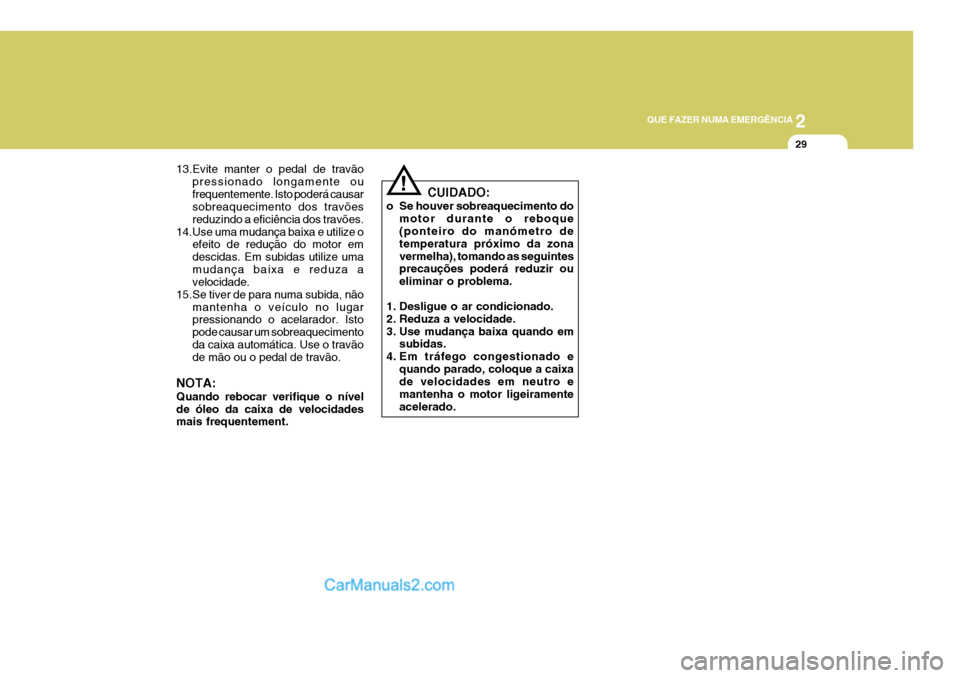

CUIDADO:
o Se houver sobreaquecimento do motor durante o reboque (ponteiro do manómetro de temperatura próximo da zonavermelha), tomando as seguintes precauções poderá reduzir ou eliminar o problema.
1. Desligue o ar condicionado.
2. Reduza a velocidade.
3. Use mudança baixa quando em subidas.
4. Em tráfego congestionado e
quando parado, coloque a caixa de velocidades em neutro e mantenha o motor ligeiramenteacelerado.
!
13.Evite manter o pedal de travão
pressionado longamente ou frequentemente. Isto poderá causar sobreaquecimento dos travões reduzindo a eficiência dos travões.
14.Use uma mudança baixa e utilize o efeito de redução do motor emdescidas. Em subidas utilize umamudança baixa e reduza a velocidade.
15.Se tiver de para numa subida, não mantenha o veículo no lugarpressionando o acelarador. Isto pode causar um sobreaquecimentoda caixa automática. Use o travão de mão ou o pedal de travão.
NOTA: Quando rebocar verifique o nível de óleo da caixa de velocidades mais frequentement.

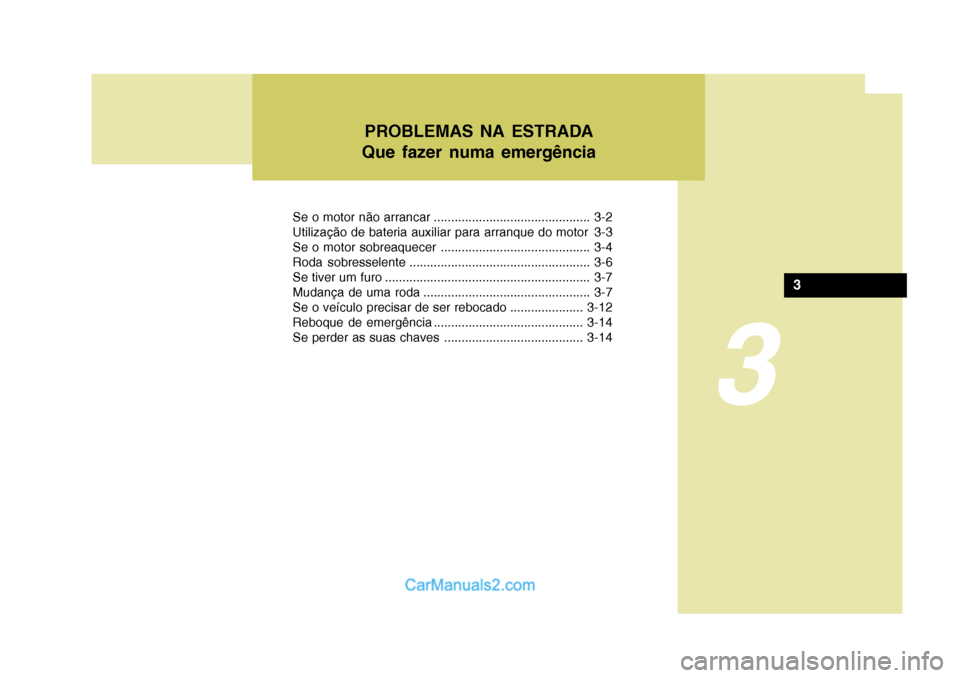

3
Se o motor não arrancar ............................................. 3-2
Utilização de bateria auxiliar para arranque do motor 3-3
Se o motor sobreaquecer ........................................... 3-4
Roda sobresselente .................................................... 3-6
Se tiver um furo ........................................................... 3-7
Mudança de uma roda ................................................ 3-7
Se o veículo precisar de ser rebocado .....................3-12
Reboque de emergência ........................................... 3-14
Se perder as suas chaves ........................................ 3-14
PROBLEMAS NA ESTRADA
Que fazer numa emergência
3

3 QUE FAZER NUMA EMERGÊNCIA
2
!

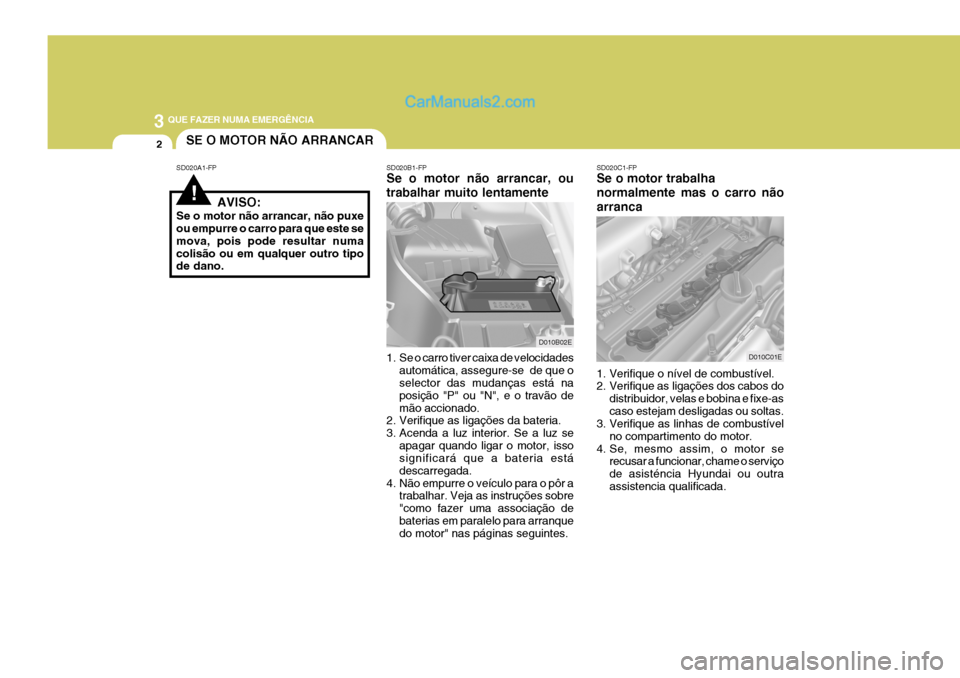

SE O MOTOR NÃO ARRANCAR
SD020A1-FP SD020B1-FP
Se o motor não arrancar, ou trabalhar muito lentamente
1. Se o carro tiver caixa de velocidades automática, assegure-se de que o selector das mudanças está na posição "P" ou "N", e o travão demão accionado.
2. Verifique as ligações da bateria.
3. Acenda a luz interior. Se a luz se
apagar quando ligar o motor, isso significará que a bateria está descarregada.
4. Não empurre o veículo para o pôr a trabalhar. Veja as instruções sobre"como fazer uma associação debaterias em paralelo para arranque do motor" nas páginas seguintes. SD020C1-FP Se o motor trabalha normalmente mas o carro nãoarranca
D010B02E
AVISO:
Se o motor não arrancar, não puxe ou empurre o carro para que este se mova, pois pode resultar numacolisão ou em qualquer outro tipo de dano.
1. Verifique o nível de combustível.
2. Verifique as ligações dos cabos dodistribuidor, velas e bobina e fixe-as caso estejam desligadas ou soltas.
3. Verifique as linhas de combustível
no compartimento do motor.
4. Se, mesmo assim, o motor se recusar a funcionar, chame o serviçode asisténcia Hyundai ou outraassistencia qualificada. D010C01E

3
QUE FAZER NUMA EMERGÊNCIA

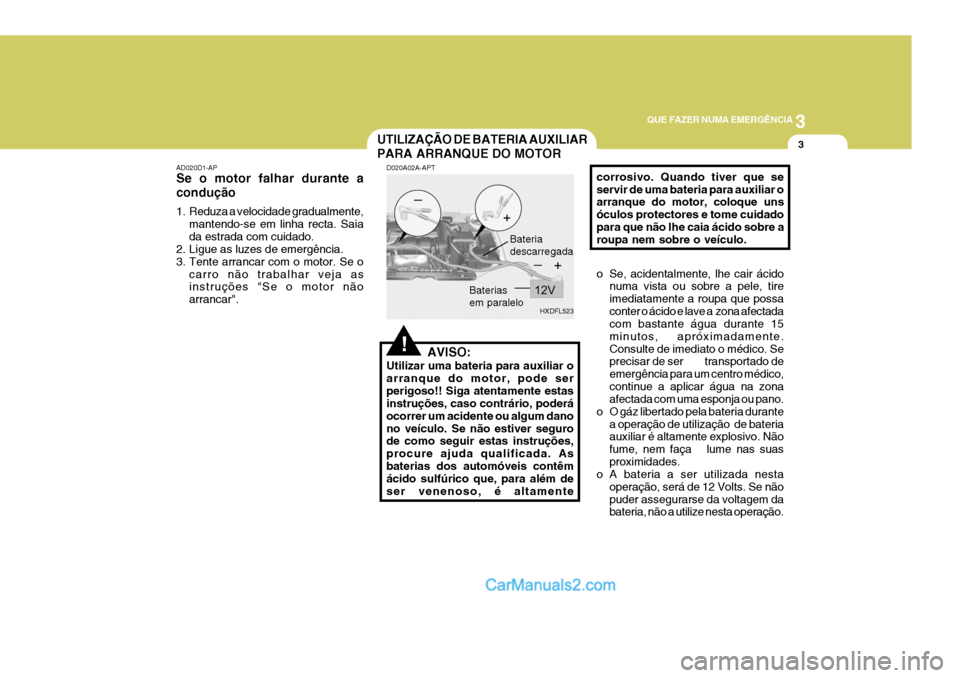

3UTILIZAÇÃO DE BATERIA AUXILIAR PARA ARRANQUE DO MOTOR
!
AD020D1-AP Se o motor falhar durante a condução
1. Reduza a velocidade gradualmente,
mantendo-se em linha recta. Saia da estrada com cuidado.
2. Ligue as luzes de emergência.
3. Tente arrancar com o motor. Se o
carro não trabalhar veja as instruções "Se o motor não arrancar". D020A02A-APT
HXDFL523
AVISO:
Utilizar uma bateria para auxiliar o arranque do motor, pode serperigoso!! Siga atentamente estas instruções, caso contrário, poderá ocorrer um acidente ou algum danono veículo. Se não estiver seguro de como seguir estas instruções, procure ajuda qualificada. Asbaterias dos automóveis contêm ácido sulfúrico que, para além de ser venenoso, é altamente corrosivo. Quando tiver que seservir de uma bateria para auxiliar o arranque do motor, coloque uns óculos protectores e tome cuidadopara que não lhe caia ácido sobre a roupa nem sobre o veículo.
o Se, acidentalmente, lhe cair ácido
numa vista ou sobre a pele, tire imediatamente a roupa que possaconter o ácido e lave a zona afectada com bastante água durante 15 minutos, apróximadamente.Consulte de imediato o médico. Se precisar de ser transportado de emergência para um centro médico,continue a aplicar água na zona afectada com uma esponja ou pano.
o O gáz libertado pela bateria durante a operação de utilização de bateriaauxiliar é altamente explosivo. Não fume, nem faça lume nas suasproximidades.
o A bateria a ser utilizada nesta
operação, será de 12 Volts. Se nãopuder assegurarse da voltagem da bateria, não a utilize nesta operação.
Bateria descarregada
Bateriasem paralelo

3 QUE FAZER NUMA EMERGÊNCIA

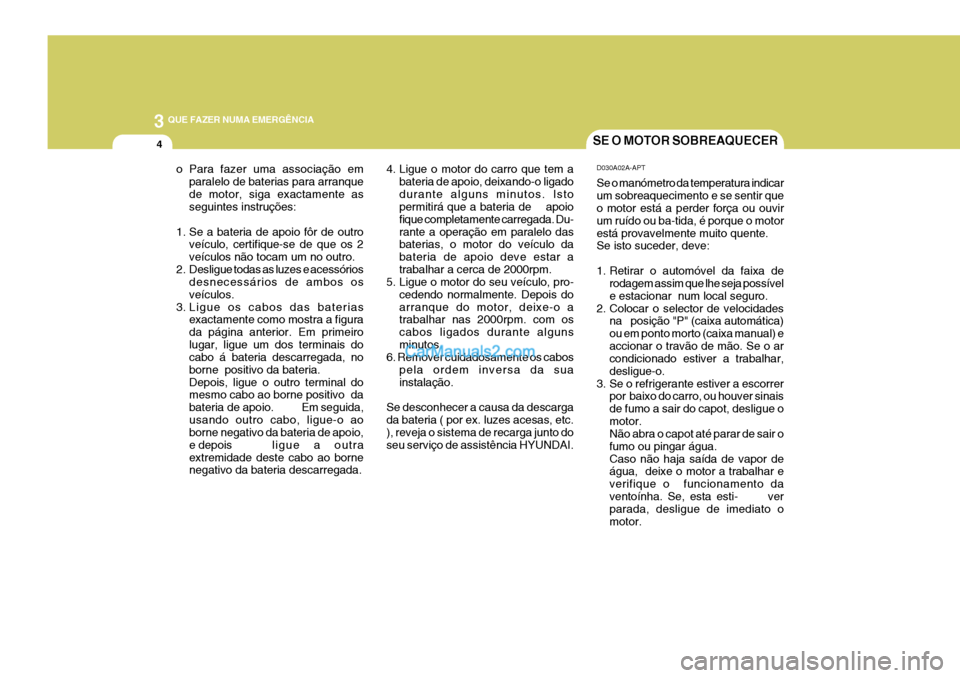

4SE O MOTOR SOBREAQUECER
D030A02A-APT Se o manómetro da temperatura indicar um sobreaquecimento e se sentir que o motor está a perder força ou ouvir um ruído ou ba-tida, é porque o motorestá provavelmente muito quente. Se isto suceder, deve:
1. Retirar o automóvel da faixa de rodagem assim que lhe seja possível e estacionar num local seguro.
2. Colocar o selector de velocidades na posição "P" (caixa automática)ou em ponto morto (caixa manual) eaccionar o travão de mão. Se o ar condicionado estiver a trabalhar, desligue-o.
3. Se o refrigerante estiver a escorrer por baixo do carro, ou houver sinaisde fumo a sair do capot, desligue omotor. Não abra o capot até parar de sair o fumo ou pingar água.Caso não haja saída de vapor de água, deixe o motor a trabalhar e verifique o funcionamento daventoínha. Se, esta esti- ver parada, desligue de imediato o motor.
o Para fazer uma associação em
paralelo de baterias para arranquede motor, siga exactamente as seguintes instruções:
1. Se a bateria de apoio fôr de outro veículo, certifique-se de que os 2 veículos não tocam um no outro.
2. Desligue todas as luzes e acessórios desnecessários de ambos osveículos.
3. Ligue os cabos das baterias exactamente como mostra a figurada página anterior. Em primeirolugar, ligue um dos terminais do cabo á bateria descarregada, no borne positivo da bateria.Depois, ligue o outro terminal do mesmo cabo ao borne positivo da
bateria de apoio. Em seguida,usando outro cabo, ligue-o ao borne negativo da bateria de apoio,
e depois ligue a outra
extremidade deste cabo ao borne negativo da bateria descarregada. 4. Ligue o motor do carro que tem a
bateria de apoio, deixando-o ligado durante alguns minutos. Isto permitirá que a bateria de apoio fique completamente carregada. Du-rante a operação em paralelo das baterias, o motor do veículo da bateria de apoio deve estar atrabalhar a cerca de 2000rpm.
5. Ligue o motor do seu veículo, pro-
cedendo normalmente. Depois doarranque do motor, deixe-o a trabalhar nas 2000rpm. com os cabos ligados durante algunsminutos.
6. Remover cuidadosamente os cabos
pela ordem inversa da suainstalação.
Se desconhecer a causa da descargada bateria ( por ex. luzes acesas, etc. ), reveja o sistema de recarga junto do seu serviço de assistência HYUNDAI.

3
QUE FAZER NUMA EMERGÊNCIA
5
!
!

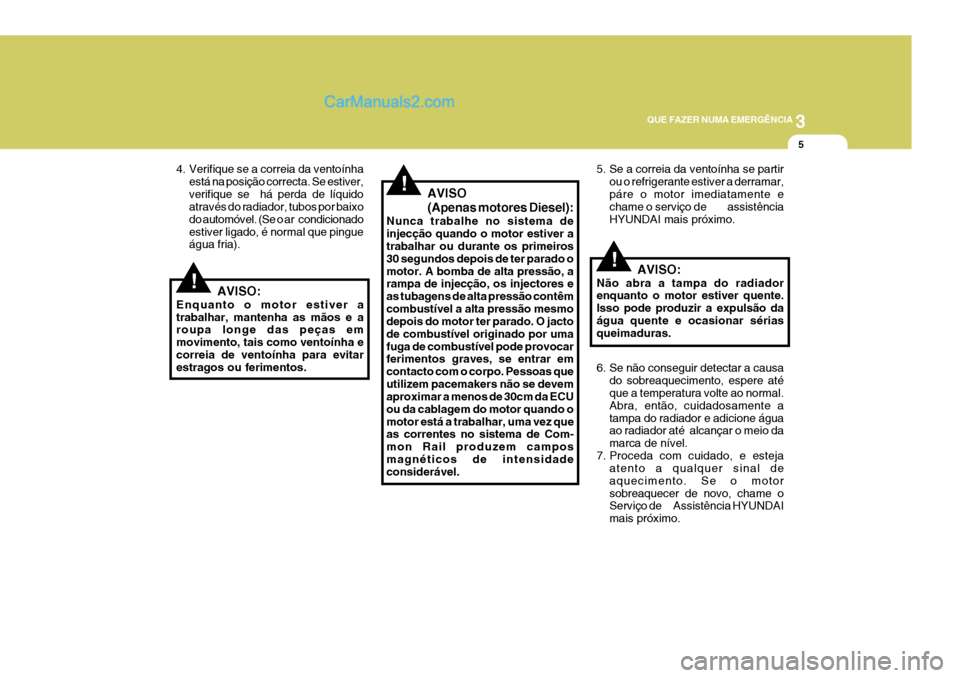

4. Verifique se a correia da ventoínha
está na posição correcta. Se estiver, verifique se há perda de líquido através do radiador, tubos por baixo do automóvel. (Se o ar condicionadoestiver ligado, é normal que pingue água fria).
AVISO:
Enquanto o motor estiver a trabalhar, mantenha as mãos e a roupa longe das peças em movimento, tais como ventoínha e correia de ventoínha para evitar estragos ou ferimentos. 5. Se a correia da ventoínha se partir
ou o refrigerante estiver a derramar,páre o motor imediatamente e chame o serviço de assistência HYUNDAI mais próximo.
AVISO:
Não abra a tampa do radiador enquanto o motor estiver quente. Isso pode produzir a expulsão daágua quente e ocasionar sérias queimaduras.
6. Se não conseguir detectar a causa do sobreaquecimento, espere até que a temperatura volte ao normal. Abra, então, cuidadosamente atampa do radiador e adicione água ao radiador até alcançar o meio da marca de nível.
7. Proceda com cuidado, e esteja atento a qualquer sinal deaquecimento. Se o motorsobreaquecer de novo, chame o Serviço de Assistência HYUNDAI mais próximo.
!AVISO (Apenas motores Diesel):
Nunca trabalhe no sistema de injecção quando o motor estiver a trabalhar ou durante os primeiros 30 segundos depois de ter parado omotor. A bomba de alta pressão, a rampa de injecção, os injectores e as tubagens de alta pressão contêmcombustível a alta pressão mesmo depois do motor ter parado. O jacto de combustível originado por umafuga de combustível pode provocar ferimentos graves, se entrar em contacto com o corpo. Pessoas queutilizem pacemakers não se devem aproximar a menos de 30cm da ECU ou da cablagem do motor quando omotor está a trabalhar, uma vez que as correntes no sistema de Com- mon Rail produzem camposmagnéticos de intensidade considerável.

3 QUE FAZER NUMA EMERGÊNCIA

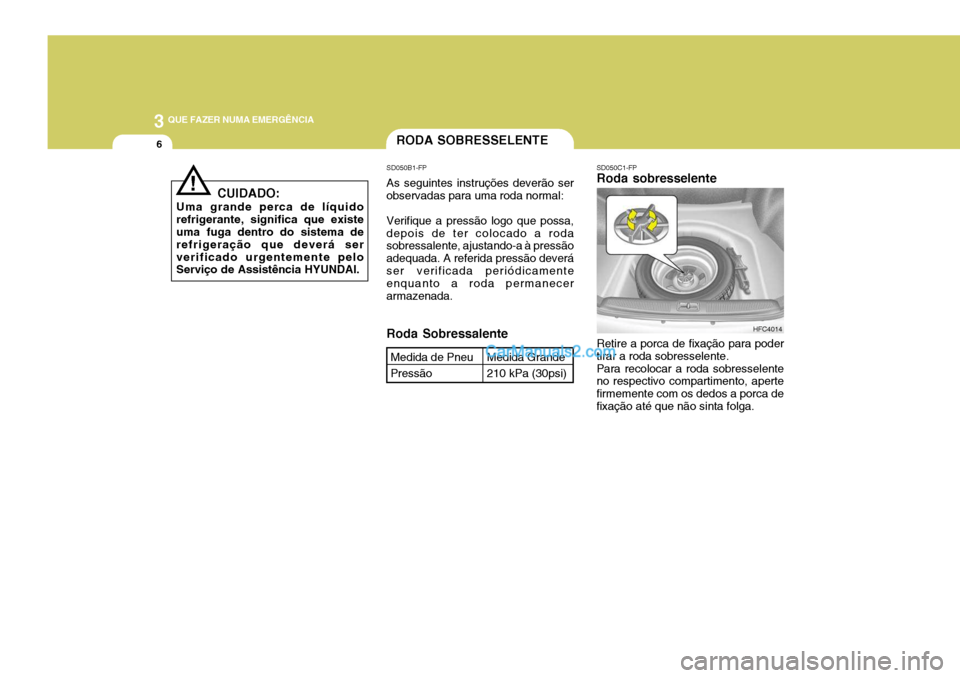

6RODA SOBRESSELENTE
SD050C1-FP Roda sobresselente Retire a porca de fixação para poder tirar a roda sobresselente.Para recolocar a roda sobresselente no respectivo compartimento, aperte firmemente com os dedos a porca defixação até que não sinta folga.HFC4014
Roda Sobressalente
SD050B1-FP As seguintes instruções deverão ser observadas para uma roda normal: Verifique a pressão logo que possa, depois de ter colocado a roda sobressalente, ajustando-a à pressão adequada. A referida pressão deveráser verificada periódicamente enquanto a roda permanecer armazenada.
Medida de Pneu PressãoMedida Grande 210 kPa (30psi)
!
CUIDADO:
Uma grande perca de líquido refrigerante, significa que existe uma fuga dentro do sistema de refrigeração que deverá serverificado urgentemente pelo Serviço de Assistência HYUNDAI.

3
QUE FAZER NUMA EMERGÊNCIA

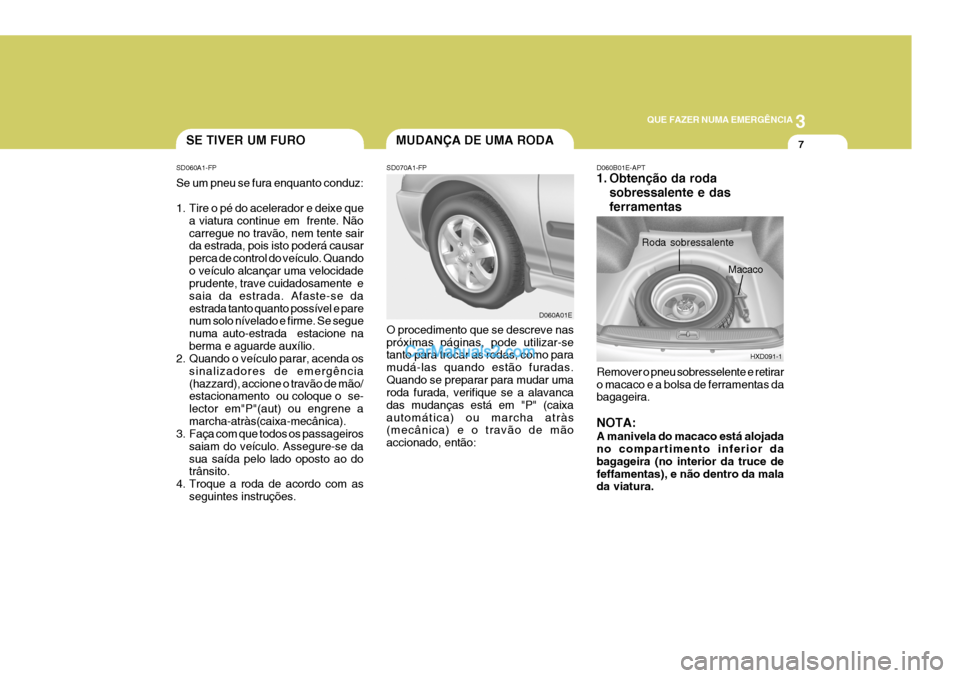

7SE TIVER UM FURO
SD060A1-FP Se um pneu se fura enquanto conduz:
1. Tire o pé do acelerador e deixe que a viatura continue em frente. Não carregue no travão, nem tente sair da estrada, pois isto poderá causar perca de control do veículo. Quandoo veículo alcançar uma velocidade prudente, trave cuidadosamente e saia da estrada. Afaste-se daestrada tanto quanto possível e pare num solo nívelado e firme. Se segue numa auto-estrada estacione naberma e aguarde auxílio.
2. Quando o veículo parar, acenda os
sinalizadores de emergência(hazzard), accione o travão de mão/ estacionamento ou coloque o se- lector em"P"(aut) ou engrene amarcha-atràs(caixa-mecânica).
3. Faça com que todos os passageiros
saiam do veículo. Assegure-se dasua saída pelo lado oposto ao do trânsito.
4. Troque a roda de acordo com as seguintes instruções.MUDANÇA DE UMA RODA
SD070A1-FP
D060A01ERemover o pneu sobresselente e retirar o macaco e a bolsa de ferramentas da bagageira. NOTA: A manivela do macaco está alojada no compartimento inferior da bagageira (no interior da truce defeffamentas), e não dentro da mala da viatura.
D060B01E-APT
1. Obtenção da roda
sobressalente e das ferramentas
HXD091-1
Macaco
Roda sobressalente
O procedimento que se descreve nas próximas páginas, pode utilizar-se tanto para trocar as rodas, como para mudá-las quando estão furadas.Quando se preparar para mudar uma roda furada, verifique se a alavanca das mudanças está em "P" (caixaautomática) ou marcha atràs (mecânica) e o travão de mão accionado, então:
