5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
4
N°
1 2 3 4 5 6 7 8 9
10 DESCRIÇÃO
SISTEMA DE CONTROLO E GESTÃO DO MOTOR (GASOLINA)ÓLEO E FILTRO DO ÓLEO DO MOTOR (SG OU SUPERIOR) Veja Nota (1) CORREIAS (BOMBA DE ÁGUA, ALTERNADOR & AR CONDICIONADO) FILTRO DE COMBUSTIVEL LINHAS DE COMBUSTIVEL, TUBOS E LIGAÇÕES CORREIA DE DISTRIBUIÇÃO TUBO DE RESPIRO E TAMPÃO DO DEPÓSITO TUBOS DE VENTILAÇÃO DO CARTER FILTRO DO AR VELAS DE IGNIÇÃO FOLGA DE VALVULAS (1.8/2.0 DOHC)
SF040A1-FP O seguinte plano e manutenção deve realizar-se para manter um bom controlo e performance do veículo. Mantenha o seu Passaporte de Serviço actualizado com o registo das manutenções efectuadas, como salvaguarda das condições de garantia. Ver folhas 15 a 23 do Passaporte de Serviço. Quando a quilometragem e o tempo são indicados, a frequênciado serviço é determinada por aquele que ocorrer primeiro. F030B04E-GPT R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário105
84
R
I I 120
96
R I
R
I I I
R
9072
R I I
R
I I
R
7560
R
I I
60 48
R I
R
II I I
R
4536
R
I I
30 24
R I II I
R
1512
R
I I
KILOMETROS x 1000 MESES
Nota : (1) SF OU MENOR : TODOS OS 10.000 KM OU 6 MESES : "R".
(2) TOSOD OS 40,000 KM : "R" (3) TODOS OS 48 MESES OU 96,000 KM, O QUE OCURRER PRIMEIRO : "I".
PLANO DE MANUTENÇÃO
Veja Nota (2) Veja Nota (3)

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
5
30 24 R R R
I I II
1512
R I I II

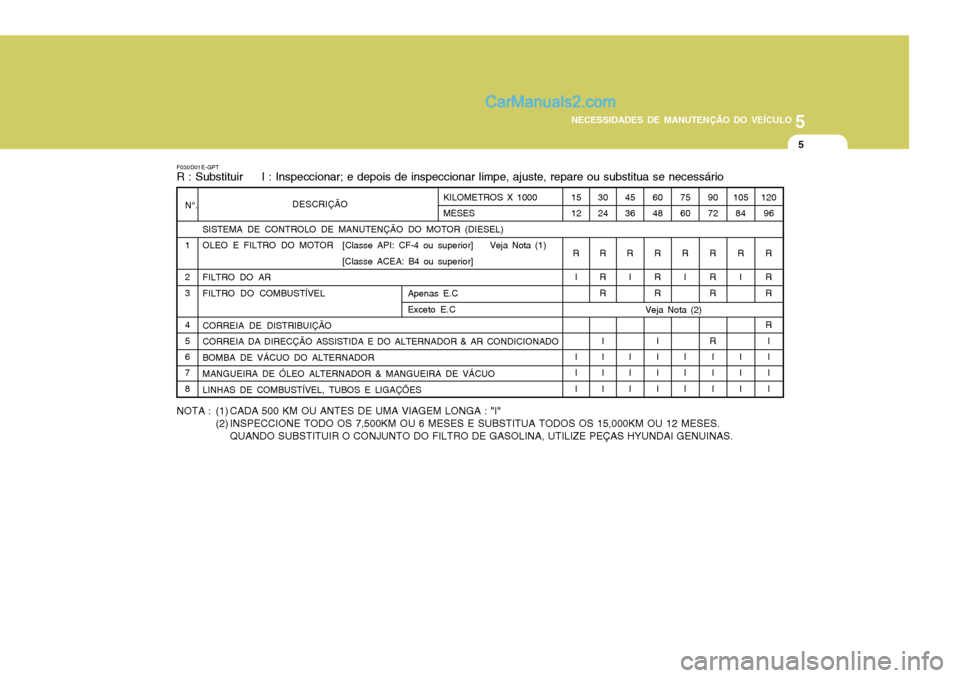

SISTEMA DE CONTROLO DE MANUTENÇÃO DO MOTOR (DIESEL)
OLEO E FILTRO DO MOTOR [Classe API: CF-4 ou superior] Veja Nota (1)
[Classe ACEA: B4 ou superior]
FILTRO DO AR
FILTRO DO COMBUSTÍVEL Apenas E.C Exceto E.C
CORREIA DE DISTRIBUIÇÃO CORREIA DA DIRECÇÃO ASSISTIDA E DO ALTERNADOR & AR CONDICIONADO BOMBA DE VÁCUO DO ALTERNADOR MANGUEIRA DE ÓLEO ALTERNADOR & MANGUEIRA DE VÁCUO LINHAS DE COMBUSTÍVEL, TUBOS E LIGAÇÕES
N°.
1 2 3 4 5 6 78
F030D01E-GPT KILOMETROS X 1000 MESES
R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário
NOTA : (1) CADA 500 KM OU ANTES DE UMA VIAGEM LONGA : "I" (2) INSPECCIONE TODO OS 7,500KM OU 6 MESES E SUBSTITUA TODOS OS 15,000KM OU 12 MESES.
QUANDO SUBSTITUIR O CONJUNTO DO FILTRO DE GASOLINA, UTILIZE PEÇAS HYUNDAI GENUINAS. DESCRIÇÃO
120
96
R R R R I I II
105
84
R I I II
9072
R R R R I II
7560
R I I II
6048
R R R
I I II
4536
R I I II
Veja Nota (2)

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
6
F030D03E-GPT R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário

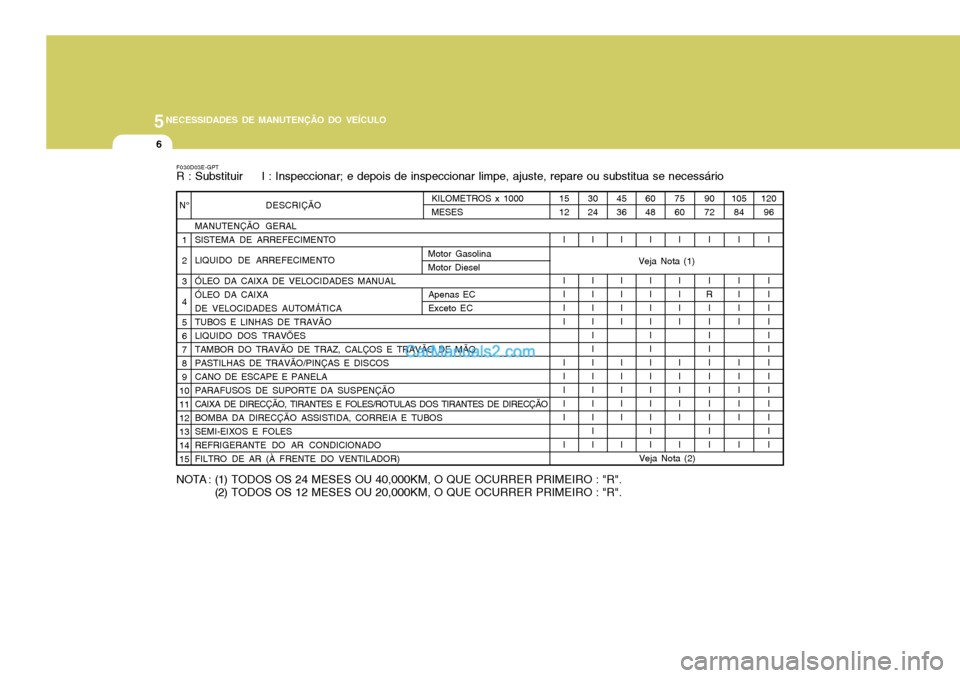

DESCRIÇÃO
MANUTENÇÃO GERAL SISTEMA DE ARREFECIMENTO LIQUIDO DE ARREFECIMENTOÓLEO DA CAIXA DE VELOCIDADES MANUAL ÓLEO DA CAIXADE VELOCIDADES AUTOMÁTICATUBOS E LINHAS DE TRAVÃOLIQUIDO DOS TRAVÕESTAMBOR DO TRAVÃO DE TRAZ, CALÇOS E TRAVÃO DE MÃOPASTILHAS DE TRAVÃO/PINÇAS E DISCOSCANO DE ESCAPE E PANELAPARAFUSOS DE SUPORTE DA SUSPENÇÃOCAIXA DE DIRECÇÃO, TIRANTES E FOLES/ROTULAS DOS TIRANTES DE DIRECÇÃOBOMBA DA DIRECÇÃO ASSISTIDA, CORREIA E TUBOSSEMI-EIXOS E FOLESREFRIGERANTE DO AR CONDICIONADOFILTRO DE AR (À FRENTE DO VENTILADOR)
N°
1 23 4 5 6789
101112131415
120 96
I I IIIIIIIIIIII
105
84
I I III I IIII I
90 72
I I
R I IIIIIIIIII
7560
I I III I IIII I
60 48
I I IIIIIIIIIIII
4536
I I III I IIII I
30 24
I I IIIIIIIIIIII
1512
I I III I IIII I
KILOMETROS x 1000 MESES
Apenas EC Exceto EC
Veja Nota (2)
Veja Nota (1)
Motor Gasolina Motor Diesel
NOTA : (1)
TODOS OS 24 MESES OU 40,000KM, O QUE OCURRER PRIMEIRO : "R".
(2) TODOS OS 12 MESES OU 20,000KM, O QUE OCURRER PRIMEIRO : "R".

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
7
ÓLEO E FILTRO DO MOTOR Veja Nota* FILTRO DO ARVELAS DE IGNIÇÃOCORREIA DE DISTRIBUIÇÃO PASTILHAS, PINÇAS E DISCOS TAMBOR DO TRAVÃO DE TRAZ, CALÇOS ETRAVÃO DE MÃOCAIXA DE DIRECCÇÃO, TIRANTES E FOLES/ROTULAS DOS TIRANTES DE DIRECCÇÃOSEMI-EIXOS E FOLES ÓLEO DA CAIXA DE VELOCIDADES MANUAL ÓLEO DA CAIXA DE VELOCIDADES AUTOMÁTICAFILTRO DE AR(À FRENTE DO VENTILADOR)
F040A04E-GPT Os seguintes pontos deverão verificar-se com maior frequência, caso a viatura seja normalmente utilizada sob severas condições de condução. Referir quadro abaixo, onde se descrevem os intervalos de manutenção apropriados. R : Substituir I : Inspeccionar; e depois de inspeccionar limpe, ajuste, repare ou substitua se necessário
R RRR I I I I
R RR TODOS OS 7,500 Kms OU 6 MESESMAIS FREQUENTEMENTEMAIS FREQUENTEMENTETODOS OS 60,000 Kms OU 48 MESES MAIS FREQUENTEMENTE MAIS FREQUENTEMENTE MAIS FREQUENTEMENTE TODOS OS 15,000 Kms OU 12 MESES TODOS OS 100,000 KmsTODOS OS 45,000 Kms OU 36 MESESMAIS FREQUENTEMENTE
CONDIÇÕES DE CONDUÇÃO SEVERAS
A - Saídas curtas, repetidas.
B - Extensa inactividade.
C - Condução em estradas poeirentas.
D - Conduzindo em estradas com sal ou materiais
corrosivos ou num clima muito frio.
E - Conduzindo em estradas com muita areia.
A, B, C, F, H C, EB, HD, E, F, G C, D, G, H C, D, G, H C, D, E, F, GC, D, E, F A, C, D, E, F, G, H, I, J A, C, E, F, G, H, IC, E CONDIÇÕES DE
UTILIZAÇÃO
INTERVALOS DE MANUTENÇÃO
OPERAÇÃO DE
MANUTENÇÃO
ARTIGO
F - Conduzindo mais de 50% no forte tráfego citadino com climaquente acima de 32°C (90°F).
G - Conduzindo em áreas montanhosas.
H - Rebocando atrelados
I - Condução para carro patrulha, táxi, veículo comercial e veículo
de reboque
J - Condução acima dos 170 km/h

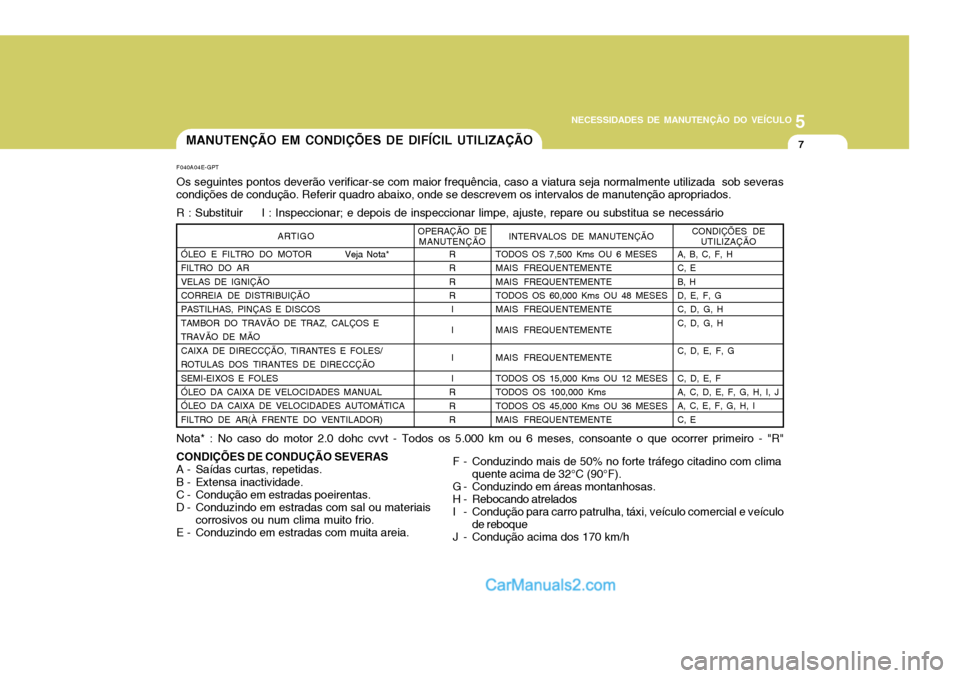

MANUTENÇÃO EM CONDIÇÕES DE DIFÍCIL UTILIZAÇÃO
Nota* : No caso do motor 2.0 dohc cvvt - Todos os 5.000 km ou 6 meses, consoante o que ocorrer primeiro - "R"

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
8EXPLICAÇÃO DOS PONTOS DO PLANO DE MANUTENÇÃO
F060M01A-APT
o Óleo e filtro do motor O óleo e filtro do motor devem ser mudados a intervalos especificados no plano de manutenção. Se o veículo é utilizado em condições severas, umamaior frequência de mudanças de óleo e filtro do motor devem ser feitas. F060B01A-APT
o Correias Inspeccionar todas as correias para ver se têm cortes, rasgos, desgasteexcessivo, ou óleo e substitua se necessário. As correias devem ser verificadas periodicamente parareajuste de tensão. F060C01A-APT
o Filtro do combustível
Um filtro muito sujo ou entupido pode
limitar a performance do veículo, danificar o sistema de emissões de gases, e dificuldade em o motor pegar.Se um excesso de materiais ou partículas se acumularem no depósito, uma maior frequência na mudança dofiltro do combustível será necessária. Depois de instalar um filtro de combustível novo, deixe o motor atrabalhar por alguns minutos, e verifique se existem fugas nas ligações do sistema de alimentação.
F060D01TB-GPT
o Linhas de combustível, tubos
de combustível, e ligações
Inspeccione as linhas de combustível,
tubos, e ligações, veja se existemfugas ou danos. Substitua qualquerpeça com sinais de danos ou fugas imediatamente. AVISO: (Apenas motores Diesel)
Nunca trabalhe no sistema de injecção quando o motor estiver atrabalhar ou durante os primeiros 30 segundos depois de ter parado o motor. A bomba de alta pressão, arampa de injecção, os injectores e as tubagens de alta pressão contêm combustível a alta pressão mesmodepois do motor ter parado. O jacto de combustível originado por uma fuga de combustível pode provocarferimentos graves, se entrar em contacto com o corpo. Pessoas que utilizem pacemakers não se devemaproximar a menos de 30cm da ECU ou da cablagem do motor quando o motor está a trabalhar,uma vez que as correntes no sistema de Common Rail produzem cam- pos magnéticos de intensidadeconsiderável.
!

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
9

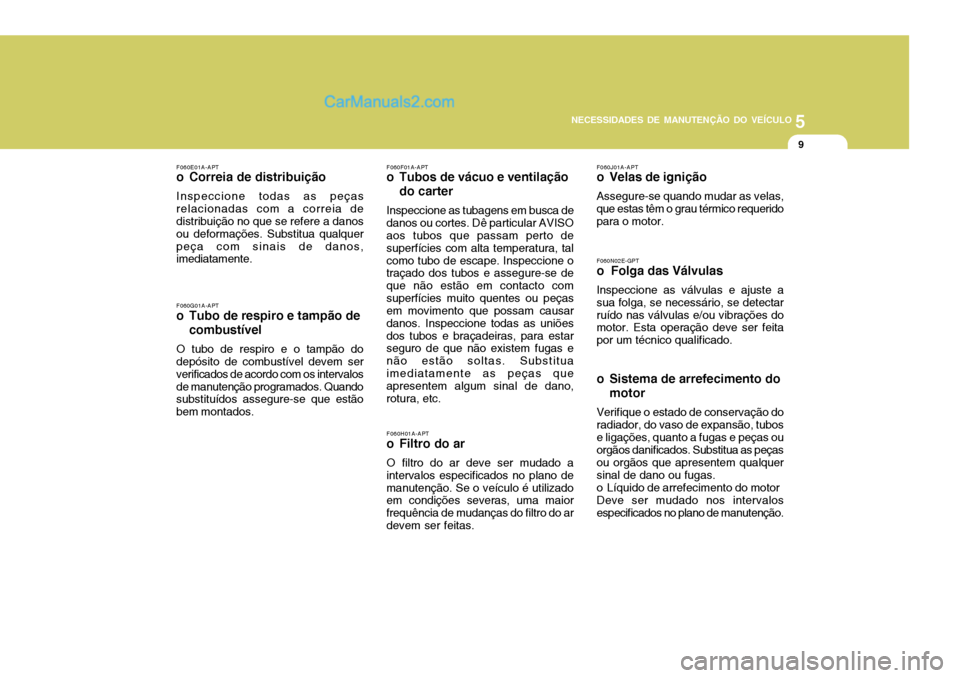

F060E01A-APT
o Correia de distribuição
Inspeccione todas as peças relacionadas com a correia de distribuição no que se refere a danos ou deformações. Substitua qualquerpeça com sinais de danos, imediatamente. F060G01A-APT
o Tubo de respiro e tampão de
combustível
O tubo de respiro e o tampão do depósito de combustível devem ser verificados de acordo com os intervalosde manutenção programados. Quando substituídos assegure-se que estão bem montados. F060F01A-APT
o Tubos de vácuo e ventilação
do carter
Inspeccione as tubagens em busca de
danos ou cortes. Dê particular AVISO aos tubos que passam perto de superfícies com alta temperatura, talcomo tubo de escape. Inspeccione o traçado dos tubos e assegure-se de que não estão em contacto comsuperfícies muito quentes ou peças em movimento que possam causar danos. Inspeccione todas as uniõesdos tubos e braçadeiras, para estar seguro de que não existem fugas e não estão soltas. Substituaimediatamente as peças que apresentem algum sinal de dano, rotura, etc.
F060H01A-APT
o Filtro do ar
O filtro do ar deve ser mudado a
intervalos especificados no plano demanutenção. Se o veículo é utilizado em condições severas, uma maior frequência de mudanças do filtro do ardevem ser feitas. F060J01A-APT
o Velas de ignição Assegure-se quando mudar as velas, que estas têm o grau térmico requerido para o motor. F060N02E-GPT o Folga das Válvulas Inspeccione as válvulas e ajuste a sua folga, se necessário, se detectarruído nas válvulas e/ou vibrações do motor. Esta operação deve ser feita por um técnico qualificado.
o Sistema de arrefecimento do
motor
Verifique o estado de conservação do radiador, do vaso de expansão, tubose ligações, quanto a fugas e peças ou orgãos danificados. Substitua as peças ou orgãos que apresentem qualquersinal de dano ou fugas.
o Líquido de arrefecimento do motor Deve ser mudado nos intervalos
especificados no plano de manutenção.

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
10
o Óleo da caixa manual Deve ser mudado nos intervalos especificados no plano de manutenção. NOTA: Se o nível do óleo estiver baixo, verifique se existem fugas antes deacrescentar o óleo. Ateste sem ultrapassar o nível máximo.
o Fluido da Caixa deVelocidades Automática
O nível do fluido deve estar na zona "HOT" da vareta de nível, após o motor e a caixa de velocidades estaremà temperatura normal de funcionamento. Verificar o nível do fluido da caixa de velocidadesautomática com o motor em funcionamento e a caixa de velocidades em "Neutral" (ponto morto), com otravão de estacionamento correctamente accionado. Quando da substituição ou adição de fluido utilizeexclusivamente DIAMOND ATF SP- III ou SK ATF SP-III. o Linhas e tubos de travão
Inspeccione visualmente o sistema de
travões. Verifique se existem fracturas, deteriorações ou algum indício de fugasde óleo. Substitua imediatamente qualquer peça danificada ou estragada.
o Óleo de travões
Verifique o nível do óleo dos travões
no reservatório. O nível deve estar entre o "MIN" e o "MAX" indicado no reservatório. Use somente óleo de travões, que cumpram asespecificações DOT 3 ou DOT 4.
o Tambores/maxilas dos travões
traseiros, travão de mão
Verifique os tambores, maxilas e
mecanismos do travão de mão para superfícies vidradas, riscadas, queimadas, fugas de óleo, peças partidas, e desgaste excessivo.Inspeccione o sistema do travão de mão, incluindo a alavanca e cabos. o Pastilhas, discos e bombas de
travão
Verifique o desgaste das pastilhas,dos discos e fugas de óleo nas pinças de travões.
o Sistema de escape e panela Inspeccione visualmente o tubo deescape, panela, e suportes do sistemade escape para rachas, deterioração, ou dano. Ponha o motor em funcionamento e escute atentamente para qualquer fuga de gases do tubo de escape. Reaperte as ligações esubstitua qualquer peça danificada.
o Ancoramento das suspensões Verifique os braços da suspensão parafolgas,desapertos ou danos. Reaperte aobinário especificado.

5
NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
11

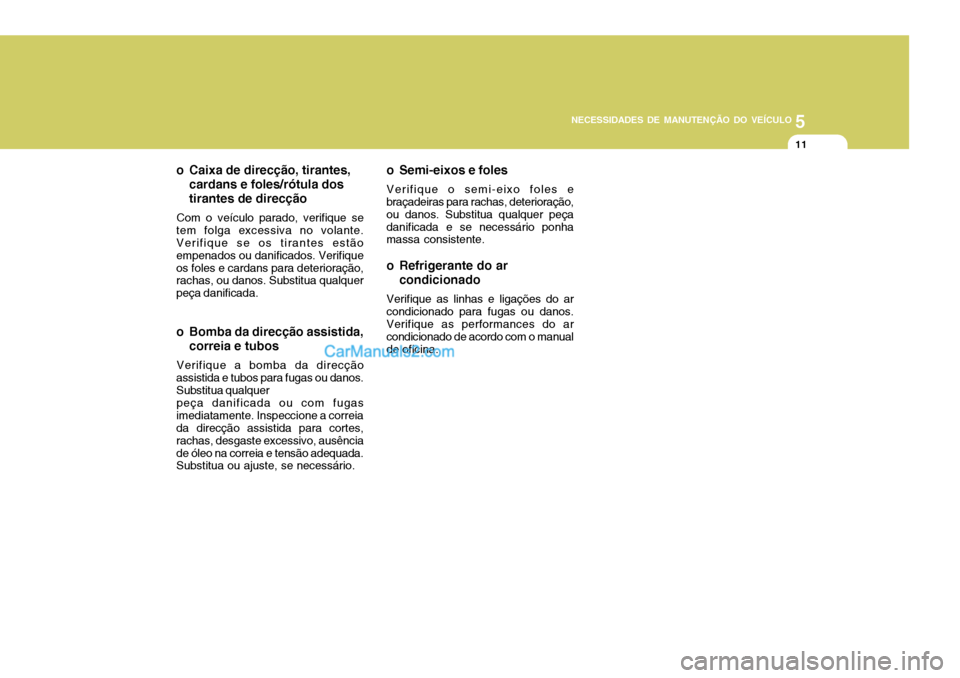

o Caixa de direcção, tirantes, cardans e foles/rótula dos tirantes de direcção
Com o veículo parado, verifique se
tem folga excessiva no volante. Verifique se os tirantes estão empenados ou danificados. Verifiqueos foles e cardans para deterioração, rachas, ou danos. Substitua qualquer peça danificada.
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção
assistida e tubos para fugas ou danos. Substitua qualquer
peça danificada ou com fugas
imediatamente. Inspeccione a correiada direcção assistida para cortes, rachas, desgaste excessivo, ausênciade óleo na correia e tensão adequada. Substitua ou ajuste, se necessário. o Semi-eixos e foles
Verifique o semi-eixo foles e
braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peçadanificada e se necessário ponha massa consistente.
o Refrigerante do ar
condicionado
Verifique as linhas e ligações do ar
condicionado para fugas ou danos. Verifique as performances do ar condicionado de acordo com o manualde oficina.
