2003 YAMAHA YZ450F Notices Demploi (in French)

TUN
REGLAGE
EINSTELLUNG
Düsennadel einstellen
Die Düsennadel wird eingestellt, indem sie
ausgetauscht wird.
Der konische Teil hat bei jeder Düsennadel für
dieses Modell dieselbe Länge; die Nadeln sind
aber in Ausführungen mit unterschiedlichen
Durchmessern des geraden Teils erhältlich.

NCVQ - 4
Clip-Position
Durchmesser a des geraden
Teils Standard-Düsennadel NCVQ
Wirkung des Austauschs der Düsennadel
(Durchmesser des geraden Teils)
Der Durchmesser des geraden Teils beeinflußt
das Luft-Kraftstoff-Gemisch bei 1/8–1/4 geöff-
netem Gasdrehgriff.
ÅLeerlaufıVollgas
Zusammenhang mit der Gasdrehgrifföff-
nung
Die durch das Vergaser-Hauptsystem strö-
mende Luftmenge wird durch die Hauptdüse
geregelt und danach weiter durch die Fläche
zwischen der Hauptdüse und der Düsennadel
kontrolliert.
Der Kraftstofffluß entspricht bei etwa 1/8–1/4
geöffnetem Gasdrehgriff dem Durchmesser
des geraden Teils der Düsennadel, bei etwa
1/8–3/4 geöffnetem Gasdrehgriff dagegen der
Düsennadel-Clip-Position.
Daher wird der Kraftstofffluß an jeder Stufe der
Gasdrehgrifföffnung durch die Kombination des
Durchmessers des geraden Teils der Düsenna-
del und der Düsennadel-Clip-Position ausgegli-
chen.
1/4 1/2 3/4
+10%
Q
–10%
P
R
Åı
Réglage de l’aiguille
L’aiguille se règle en la changeant.
La longueur de la partie conique des aiguilles desti-
nées à cette machine est fixe, mais le diamètre de la
partie droite diffèrent selon les aiguilles.

NCVQ - 4
Position du clip
Diamètre
a de la partie droite Aiguille standard NCVQ
Effets du changement d’aiguille (référence)
(Diamètre de la partie droite)
Une modification du diamètre de la partie droite
modifie l’émulsion air-essence à une ouverture des
gaz de 1/8 à 1/4.
ÅRalentiıComplètement ouvert
Rapport avec l’ouverture des gaz
Le débit d’essence dans le circuit principal du car-
burateur est contrôlé par le gicleur principal ainsi
que par la distance entre le diffuseur et l’aiguille.
Le débit dépend du diamètre de la portion droite de
l’aiguille à une ouverture des gaz de 1/8 à 1/4 et
dépend de la position du clip à une ouverture des
gaz de 1/8 à 3/4.
Le débit d’essence est réglé à chaque degré
d’ouverture des gaz par une combinaison des fac-
teurs suivants: diamètre de la partie droite de
l’aiguille et position du clip.
1/4 1/2 3/4
+10%
Q
–10%
P
R
Åı
7 - 7

7 - 8
TUNSETTING

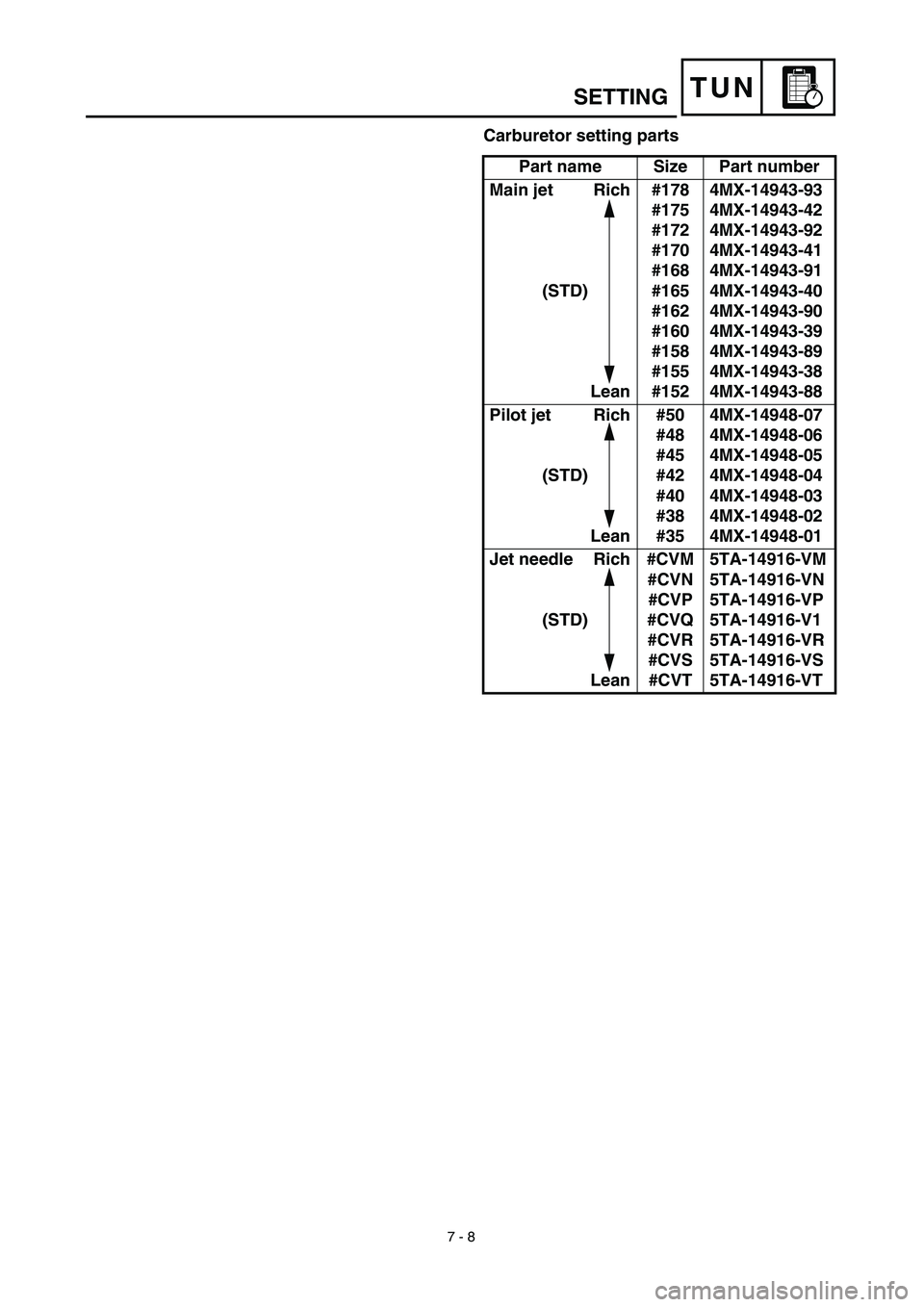

Carburetor setting parts
Part name Size Part number
Main jet Rich
(STD)
Lean#178
#175
#172
#170
#168
#165
#162
#160
#158
#155
#1524MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
4MX-14943-90
4MX-14943-39
4MX-14943-89
4MX-14943-38
4MX-14943-88
Pilot jet Rich
(STD)
Lean#50
#48
#45
#42
#40
#38
#354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Jet needle Rich
(STD)
Lean#CVM
#CVN
#CVP
#CVQ
#CVR
#CVS
#CVT5TA-14916-VM
5TA-14916-VN
5TA-14916-VP
5TA-14916-V1
5TA-14916-VR
5TA-14916-VS
5TA-14916-VT

TUN
Vergaser-Einstellteile
Bauteil Größe Teilenummer
Hauptdüse Fett
(STD)
Mager178
175
172
170
168
165
162
160
158
155
1524MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
4MX-14943-90
4MX-14943-39
4MX-14943-89
4MX-14943-38
4MX-14943-88
Leerlaufdüse Fett
(STD)
Mager50
48
45
42
40
38
354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Düsennadel Fett
(STD)
MagerCVM
CVN
CVP
CVQ
CVR
CVS
CVT5TA-14916-VM
5TA-14916-VN
5TA-14916-VP
5TA-14916-V1
5TA-14916-VR
5TA-14916-VS
5TA-14916-VT
REGLAGE
EINSTELLUNG
Pièces modifiables du carburateur
Part name Size Part number
Gicleur principal
Riche
(Standard)
PauvreN˚178
N˚175
N˚172
N˚170
N˚168
N˚165
N˚162
N˚160
N˚158
N˚155
N˚1524MX-14943-93
4MX-14943-42
4MX-14943-92
4MX-14943-41
4MX-14943-91
4MX-14943-40
4MX-14943-90
4MX-14943-39
4MX-14943-89
4MX-14943-38
4MX-14943-88
Gicleur de ralenti
Riche
(Standard)
PauvreN˚50
N˚48
N˚45
N˚42
N˚40
N˚38
N˚354MX-14948-07
4MX-14948-06
4MX-14948-05
4MX-14948-04
4MX-14948-03
4MX-14948-02
4MX-14948-01
Aiguille Riche
(Standard)
PauvreN˚CVM
N˚CVN
N˚CVP
N˚CVQ
N˚CVR
N˚CVS
N˚CVT5TA-14916-VM
5TA-14916-VN
5TA-14916-VP
5TA-14916-V1
5TA-14916-VR
5TA-14916-VS
5TA-14916-VT
7 - 8

7 - 9
TUN
Examples of carburetor setting depending on symptom
This should be taken simply for an example. It is necessary to set the carburetor while checking
the operating conditions of the engine.
Symptom Setting Checking
At full throttle
Hard breathing
Shearing noise
Whitish spark plug
Lean mixtureIncrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged float valve seat
Clogged fuel hose
Clogged fuel cock
Check that the accelerator pump oper-
ates smoothly.
At full throttle
Speed pick-up stops
Slow speed pick-up
Slow response
Sooty spark plug
Rich mixtureDecrease main jet calibration no.
(Gradually)Discoloration of spark plug →
If tan color, it is in good condition.
If cannot be corrected:
Clogged air cleaner
Fuel overflow from carburetor
Lean mixture Lower jet needle clip position.
(1 groove down)
The clip position is the jet needle
groove on which the clip is installed.
The positions are numbered from the
top.
Check that the accelerator pump oper-
ates smoothly (except for rich mixture
symptom). Rich mixture Raise jet needle clip position.
(1 groove up)
1/4 ~ 3/4 throttle
Hard breathing
Lack of speedLower jet needle clip position.
(1 groove down)
1/4 ~ 1/2 throttle
Slow speed pick-up
Poor accelerationRaise jet needle clip position.
(1 groove up)
Closed to 1/4 throttle
Hard breathing
Speed downUse jet needle with a smaller diameter. Slow-speed-circuit passage
Clogged → Clean.
Overflow from carburetor
Closed to 1/4 throttle
Poor accelerationUse jet needle with a larger diameter.
Raise jet needle clip position. (1 groove
up)
Poor response in the low to
intermediate speedsRaise jet needle clip position.
If this has no effect, lower the jet needle
clip position.
Poor response when throttle
is opened quicklyCheck overall settings.
Use main jet with a lower calibration no.
Raise jet needle clip position.
(1 groove up)
If these have no effect, use a main jet
with a higher calibration no. and lower
the jet needle clip position.Check air cleaner for fouling.
Check that the accelerator pump oper-
ates smoothly.
Jet needleClip
Groobe 7 Groobe 6
Groobe 5
Groobe 4
Groobe 3
Groobe 2
Groobe 1
Leaner
↑
(Standard)
↓
Richer
*
SETTING

TUNREGLAGE
Exemples de réglages de carburateur en fonction des symptômes
Ce qui précède ne sert qu’à titre d’exemple. Il convient de régler le carburateur tout en vérifiant le fonc-
tionnement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz
Crachotements
Bruits de frottement de piè-
ces métalliques
Bougie blanche
Emulsion pauvreMonter un gicleur principal de n˚ de cali-
bre supérieur
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Siège de pointeau bouché
Flexible d’essence bouché
Robinet d’essence bouché
S’assurer du bon fonctionnement de la
pompe d’accélération.
A pleine ouverture des gaz
Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée
Emulsion richeMonter un gicleur principal de n˚ de calibre
inférieur
(progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Filtre à air bouché
Débordement d’essence du carburateur
Emulsion pauvreAbaisser la position du clip d’aiguille.
(1 cran plus bas)
La position du clip est la rainure de
l’aiguille sur laquelle l’aiguille est fixée.
Les positions sont numérotées à partir du
haut.
S’assurer du bon fonctionnement de la
pompe d’accélération. (sauf symptôme
d’un mélange trop riche) Emulsion richeRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 1/4 à 3/4
Crachotements
Pas de puissanceAbaisser la position du clip d’aiguille.
(1 cran plus bas)
Ouverture de 1/4 à 1/2
Reprise lente
Mauvaise accélérationRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 0 à 1/4
Crachotements
Vitesse réduiteUtiliser une aiguille de plus petit diamètre.Passage du circuit de petite vitesse
Bouché → Nettoyer.
Débordement d’essence du carburateur
Ouverture de 0 à 1/4
Mauvaise accélérationUtiliser une aiguille de diamètre plus
grand.
Remonter la position du clip d’aiguille.
(1 cran plus haut)
Mauvaise réponse à vitesses
intermédiaires à lentesRemonter la position du clip d’aiguille.
Si cela reste sans effet, abaisser la posi-
tion du clip d’aiguille.
Mauvaise réponse à ouverture
rapide des gazVérifier les réglages généraux.
Monter un gicleur principal de calibre
plus petit.
Remonter la position du clip d’aiguille.
(1 rainure vers le haut)Contrôler si le filtre à air est encrassé.
Si cela reste sans effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d’aiguille.S’assurer du fonctionnement en douceur
de la pompe d’accélérateur.
AiguilleClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Pauvre
↑
(Standard)
↓
Riche
*
7 - 9

TUNEINSTELLUNG

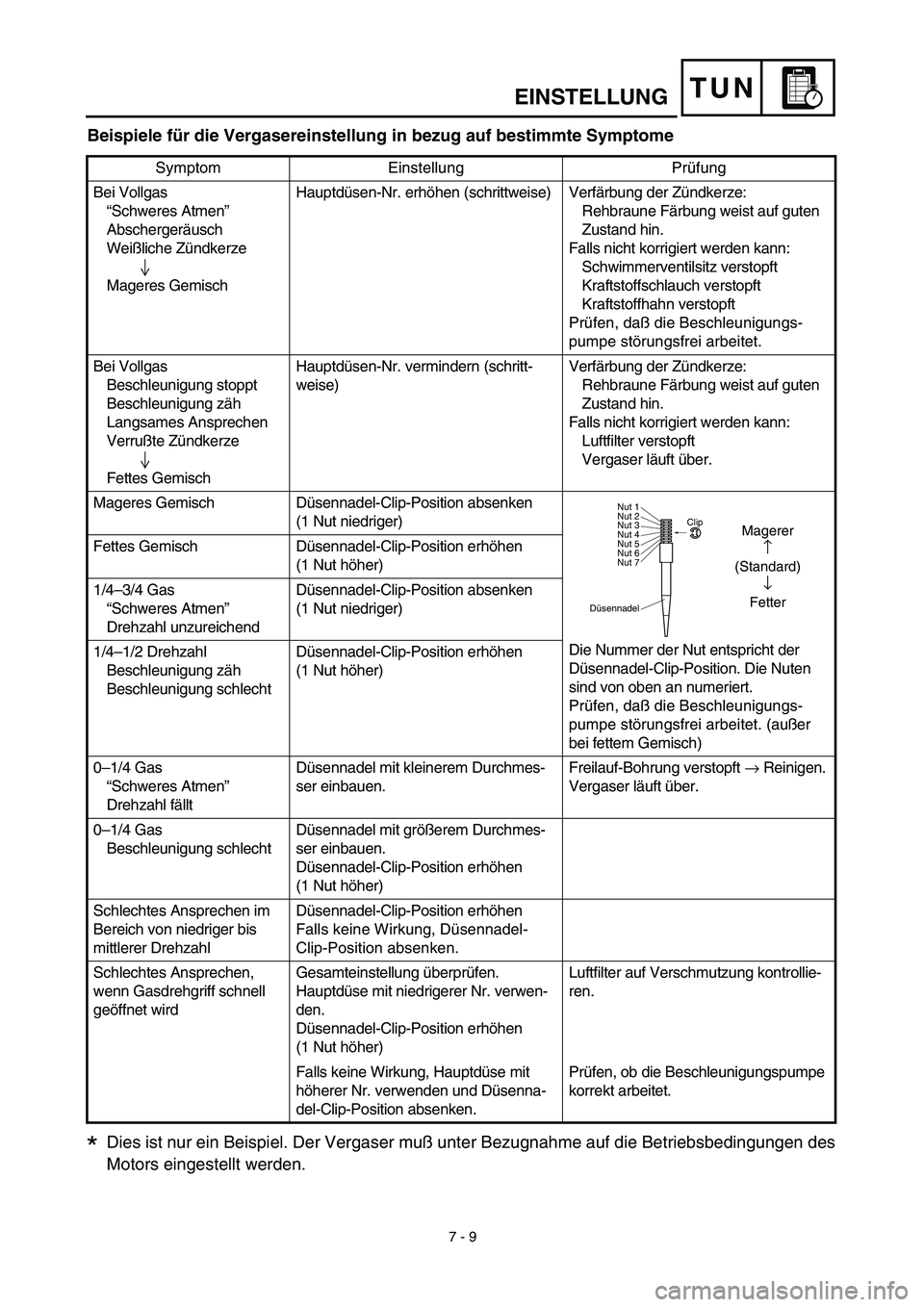

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome
Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des
Motors eingestellt werden.
Symptom Einstellung Prüfung
Bei Vollgas
“Schweres Atmen”
Abschergeräusch
Weißliche Zündkerze
Mageres GemischHauptdüsen-Nr. erhöhen (schrittweise) Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Schwimmerventilsitz verstopft
Kraftstoffschlauch verstopft
Kraftstoffhahn verstopft
Prüfen, daß die Beschleunigungs-
pumpe störungsfrei arbeitet.
Bei Vollgas
Beschleunigung stoppt
Beschleunigung zäh
Langsames Ansprechen
Verrußte Zündkerze
Fettes GemischHauptdüsen-Nr. vermindern (schritt-
weise)Verfärbung der Zündkerze:
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Luftfilter verstopft
Vergaser läuft über.
Mageres Gemisch Düsennadel-Clip-Position absenken
(1 Nut niedriger)
Die Nummer der Nut entspricht der
Düsennadel-Clip-Position. Die Nuten
sind von oben an numeriert.
Prüfen, daß die Beschleunigungs-
pumpe störungsfrei arbeitet. (außer
bei fettem Gemisch) Fettes Gemisch Düsennadel-Clip-Position erhöhen
(1 Nut höher)
1/4–3/4 Gas
“Schweres Atmen”
Drehzahl unzureichendDüsennadel-Clip-Position absenken
(1 Nut niedriger)
1/4–1/2 Drehzahl
Beschleunigung zäh
Beschleunigung schlechtDüsennadel-Clip-Position erhöhen
(1 Nut höher)
0–1/4 Gas
“Schweres Atmen”
Drehzahl fälltDüsennadel mit kleinerem Durchmes-
ser einbauen.Freilauf-Bohrung verstopft → Reinigen.
Vergaser läuft über.
0–1/4 Gas
Beschleunigung schlechtDüsennadel mit größerem Durchmes-
ser einbauen.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Schlechtes Ansprechen im
Bereich von niedriger bis
mittlerer DrehzahlDüsennadel-Clip-Position erhöhen
Falls keine Wirkung, Düsennadel-
Clip-Position absenken.
Schlechtes Ansprechen,
wenn Gasdrehgriff schnell
geöffnet wirdGesamteinstellung überprüfen.
Hauptdüse mit niedrigerer Nr. verwen-
den.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)Luftfilter auf Verschmutzung kontrollie-
ren.
Falls keine Wirkung, Hauptdüse mit
höherer Nr. verwenden und Düsenna-
del-Clip-Position absenken.Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
DüsennadelClip
Nut 7 Nut 6
Nut 5
Nut 4
Nut 3
Nut 2
Nut 1
Magerer
↑
(Standard)
↓
Fetter
*
7 - 9

TUN
MEMO

7 - 10
TUN
EC720000
CHASSIS
EC71P002
Selection of the secondary reduction ratio
(Sprocket)
Secondary
reduction =
ratio
* For EUROPE
reduction ratio>
It is generally said that the secondary gear
ratio should be reduced for a longer straight
portion of a speed course and should be
increased for a course with many corners.
Actually, however, as the speed depends on
the ground condition of the day of the race,
be sure to run through the circuit to set the
machine suitable for the entire course.
In actuality, it is very difficult to achieve set-
tings suitable for the entire course and some
settings may be sacrificed. Thus, the settings
should be matched to the portion of the
course that has the greatest effect on the
race result. In such a case, run through the
entire course while making notes of lap times
to find the best balance; then, determine the
secondary reduction ratio.
If a course has a long straight portion where
a machine can run at maximum speed, the
machine is generally set such that it can
develop its maximum revolutions toward the
end of the straight line, with care taken to
avoid the engine over-revving.
NOTE:
Riding technique varies from rider to rider and
the performance of a machine also vary from
machine to machine. Therefore, do not imitate
other rider’s settings from the beginning but
choose your own setting according to the level
of your riding technique.Standard secondary
reduction ratio48/14 (3.429)
*47/14 (3.357)
Number of driven sprocket teeth
Number of drive sprocket teeth
SETTING
