4 - 94
BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
Demontage-Arbeiten:1 Schaltgabel u. -walze sowie Getriebe-Eingangs- u. -Ausgangswellen demontieren
Demontage-Arbeiten1Reihen-
folgeBauteil Anz. Bemerkungen
GETRIEBE, SCHALTWALZE
UND SCHALTGABELN
DEMONTIEREN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR DEMONTIEREN”.
Kurbelgehäusehälften trennen. Siehe unter “KURBELGEHÄUSE UND
KURBELWELLE”.
1 Schaltgabel 1 1
Siehe unter “AUSBAU”. 2 Schaltgabel 2 1
3 Schaltwalze 1
4 Eingangswelle 1
5 Ausgangswelle 1
6 Distanzhülse 1
1
BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
BOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
Organisation de la dépose:1 Dépose de la fourchette de sélection, de l’arbre à cames,
de l’axe principal et de l’axe d’entraînement
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA BOITE A
VITESSES, DU TAMBOUR ET
DE LA FOURCHETTES DE
SELECTION
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Séparer le carter. Se reporter à la section “CARTER ET VILE-
BREQUIN”.
1 Fourchette 1 1
Se reporter à “POINTS DE DEPOSE”. 2 Fourchette 2 1
3 Tambour 1
4 Axe principal 1
5 Axe moteur 1
6 Collerette 1
1

4 - 95
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H3000
REMOVAL POINTS
Shift fork, shaft cam and transmission
1. Remove:
Shift forks
Shift cam
Main axle
Drive axle
NOTE:
Tap lightly on the transmission drive axle and
shift cam with a soft hammer to remove.
Remove assembly carefully. Note the posi-
tion of each part. Pay particular attention to
the location and direction of shift forks.
EC4H4000
INSPECTION
EC4H4200
Gears
1. Inspect:
Matching dog a
Gear teeth b
Shift fork groove c
Wear/damage → Replace.
2. Inspect:
O-ring 1
Damage → Replace.
3. Check:
Gears movement
Unsmooth movement → Repair or
replace.
EC4H4600
Bearing
1. Inspect:
Bearing 1
Rotate inner race with a finger.
Rough spot/seizure → Replace.

4 - 95

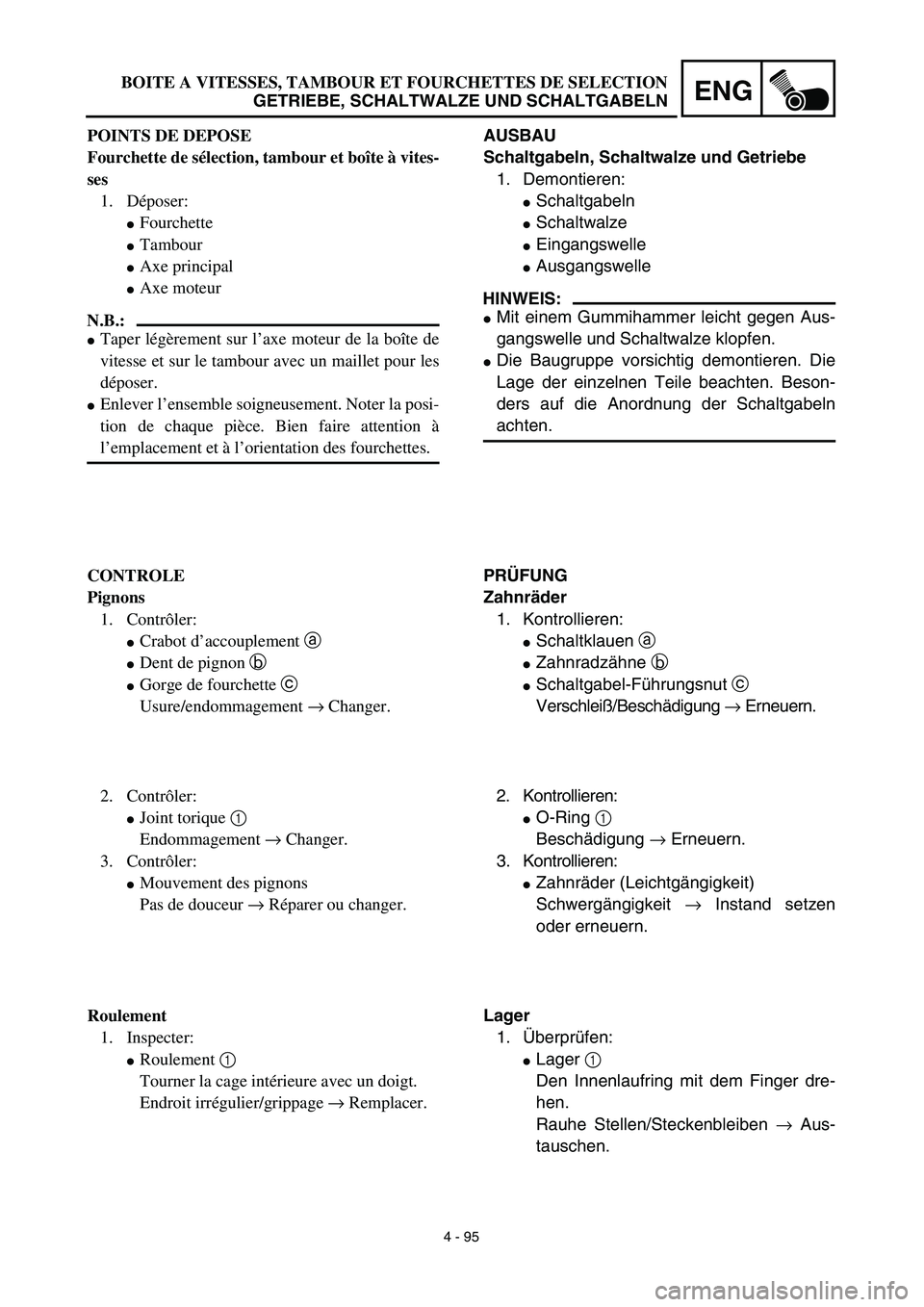

ENGBOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
AUSBAU
Schaltgabeln, Schaltwalze und Getriebe
1. Demontieren:
Schaltgabeln
Schaltwalze
Eingangswelle
Ausgangswelle
HINWEIS:
Mit einem Gummihammer leicht gegen Aus-
gangswelle und Schaltwalze klopfen.
Die Baugruppe vorsichtig demontieren. Die
Lage der einzelnen Teile beachten. Beson-
ders auf die Anordnung der Schaltgabeln
achten.
PRÜFUNG
Zahnräder
1. Kontrollieren:
Schaltklauen a
Zahnradzähne b
Schaltgabel-Führungsnut c
Verschleiß/Beschädigung → Erneuern.
2. Kontrollieren:
O-Ring 1
Beschädigung → Erneuern.
3. Kontrollieren:
Zahnräder (Leichtgängigkeit)
Schwergängigkeit → Instand setzen
oder erneuern.
Lager
1.Überprüfen:
Lager 1
Den Innenlaufring mit dem Finger dre-
hen.
Rauhe Stellen/Steckenbleiben → Aus-
tauschen. POINTS DE DEPOSE
Fourchette de sélection, tambour et boîte à vites-
ses
1. Déposer:
Fourchette
Tambour
Axe principal
Axe moteur
N.B.:
Taper légèrement sur l’axe moteur de la boîte de
vitesse et sur le tambour avec un maillet pour les
déposer.
Enlever l’ensemble soigneusement. Noter la posi-
tion de chaque pièce. Bien faire attention à
l’emplacement et à l’orientation des fourchettes.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dent de pignon b
Gorge de fourchette c
Usure/endommagement → Changer.
2. Contrôler:
Joint torique 1
Endommagement → Changer.
3. Contrôler:
Mouvement des pignons
Pas de douceur → Réparer ou changer.
Roulement
1. Inspecter:
Roulement 1
Tourner la cage intérieure avec un doigt.
Endroit irrégulier/grippage → Remplacer.

4 - 96

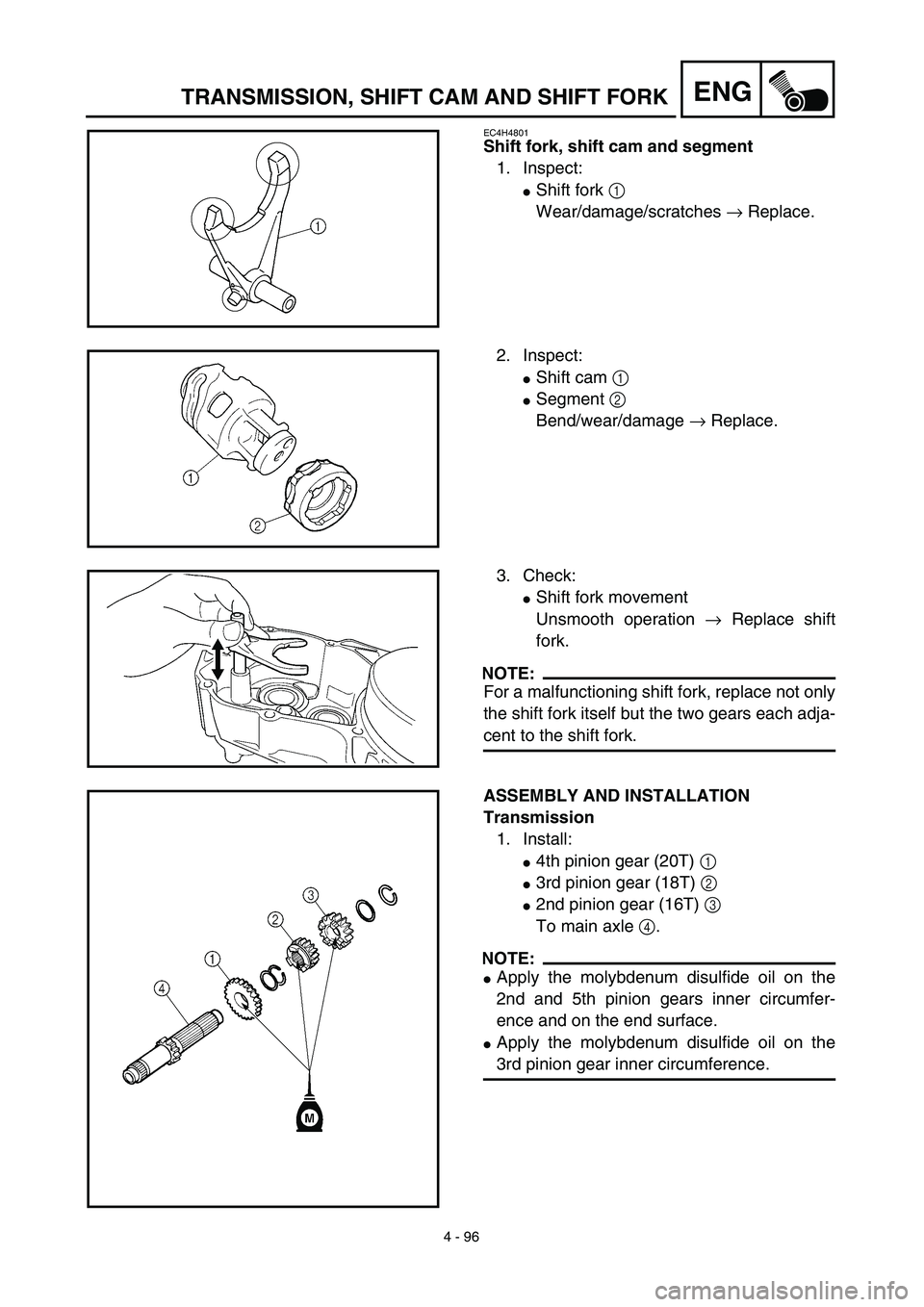

ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
EC4H4801
Shift fork, shift cam and segment
1. Inspect:
Shift fork 1
Wear/damage/scratches → Replace.
2. Inspect:
Shift cam 1
Segment 2
Bend/wear/damage → Replace.
3. Check:
Shift fork movement
Unsmooth operation → Replace shift
fork.
NOTE:
For a malfunctioning shift fork, replace not only
the shift fork itself but the two gears each adja-
cent to the shift fork.
ASSEMBLY AND INSTALLATION
Transmission
1. Install:
4th pinion gear (20T) 1
3rd pinion gear (18T) 2
2nd pinion gear (16T) 3
To main axle 4.
NOTE:
Apply the molybdenum disulfide oil on the
2nd and 5th pinion gears inner circumfer-
ence and on the end surface.
Apply the molybdenum disulfide oil on the
3rd pinion gear inner circumference.

4 - 96

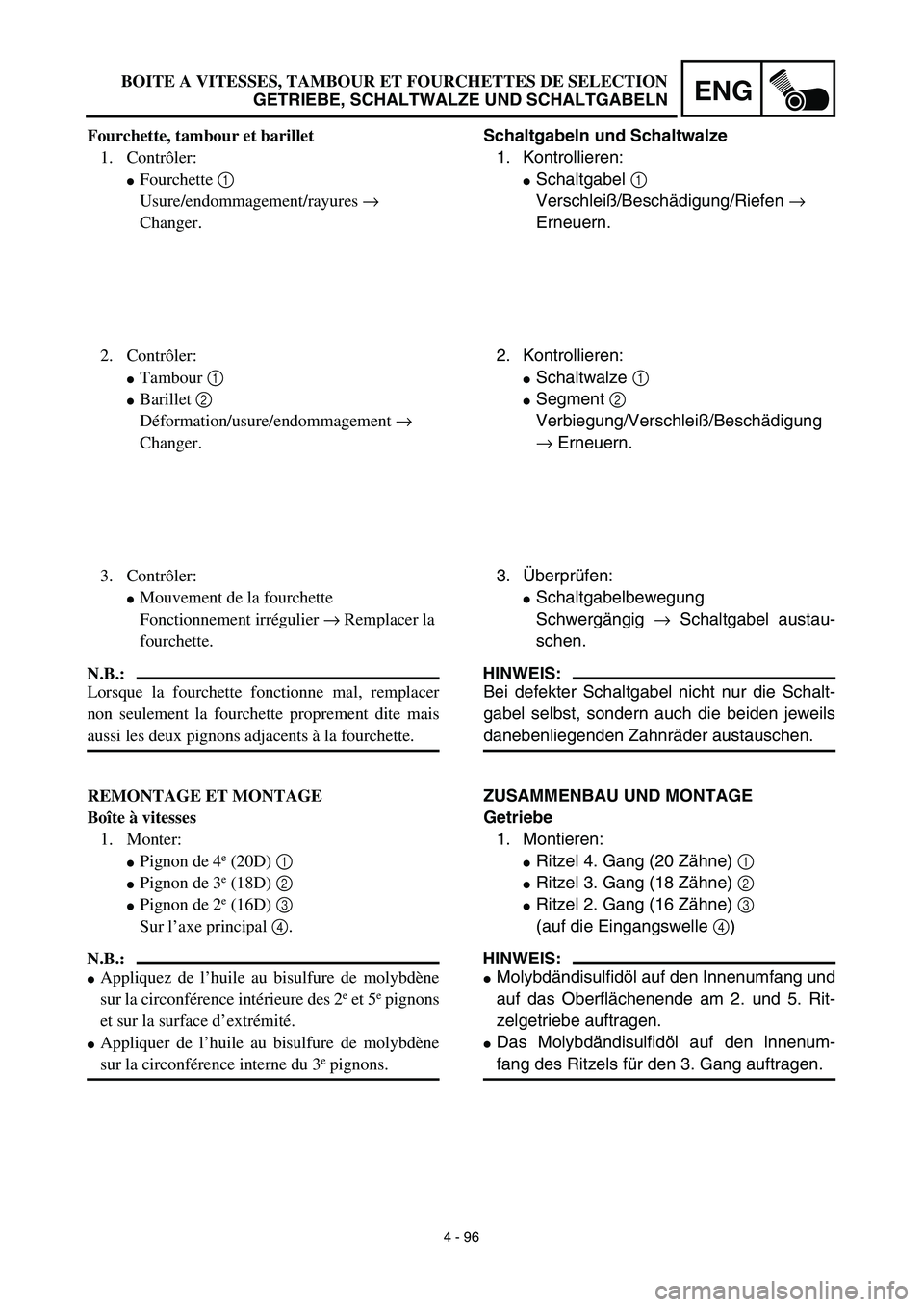

ENGBOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
Schaltgabeln und Schaltwalze
1. Kontrollieren:
Schaltgabel 1
Verschleiß/Beschädigung/Riefen →
Erneuern.
2. Kontrollieren:
Schaltwalze 1
Segment 2
Verbiegung/Verschleiß/Beschädigung
→ Erneuern.
3.Überprüfen:
Schaltgabelbewegung
Schwergängig → Schaltgabel austau-
schen.
HINWEIS:
Bei defekter Schaltgabel nicht nur die Schalt-
gabel selbst, sondern auch die beiden jeweils
danebenliegenden Zahnräder austauschen.
ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 4. Gang (20 Zähne) 1
Ritzel 3. Gang (18 Zähne) 2
Ritzel 2. Gang (16 Zähne) 3
(auf die Eingangswelle 4)
HINWEIS:
Molybdändisulfidöl auf den Innenumfang und
auf das Oberflächenende am 2. und 5. Rit-
zelgetriebe auftragen.
Das Molybdändisulfidöl auf den lnnenum-
fang des Ritzels für den 3. Gang auftragen. Fourchette, tambour et barillet
1. Contrôler:
Fourchette 1
Usure/endommagement/rayures →
Changer.
2. Contrôler:
Tambour 1
Barillet 2
Déformation/usure/endommagement →
Changer.
3. Contrôler:
Mouvement de la fourchette
Fonctionnement irrégulier → Remplacer la
fourchette.
N.B.:
Lorsque la fourchette fonctionne mal, remplacer
non seulement la fourchette proprement dite mais
aussi les deux pignons adjacents à la fourchette.
REMONTAGE ET MONTAGE
Boîte à vitesses
1. Monter:
Pignon de 4e (20D) 1
Pignon de 3e (18D) 2
Pignon de 2e (16D) 3
Sur l’axe principal 4.
N.B.:
Appliquez de l’huile au bisulfure de molybdène
sur la circonférence intérieure des 2
e et 5e pignons
et sur la surface d’extrémité.
Appliquer de l’huile au bisulfure de molybdène
sur la circonférence interne du 3e pignons.

4 - 97
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
2. Install:
2nd wheel gear (25T) 1
3rd wheel gear (23T) 2
4th wheel gear (21T) 3
1st wheel gear (27T) 4
O-ring 5
To drive axle 6.
NOTE:
Apply the molybdenum disulfide oil on the
1st, 2nd and 3rd wheel gears inner circum-
ference and on the end surface.
Apply the molybdenum disulfide oil on the
4th wheel gear inner circumference.
Apply the lithium soap base grease on the O-
ring.
3. Install:
Plain washer 1
Circlip 2
NOTE:
Be sure the circlip sharp-edged corner a is
positioned opposite side to the plain washer
and gear b.
Be sure the circlip end c is positioned at
axle spline groove d.
New
4. Install:
Collar 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
When installing the spacer into the crank-
case, pay careful attention to the crankcase
oil seal lip.

4 - 97
ENGBOITE A VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
2. Montieren:
Zahnrad 2. Gang (25 Zähne) 1
Zahnrad 3. Gang (23 Zähne) 2
Zahnrad 4. Gang (21 Zähne) 3
Zahnrad 1. Gang (27 Zähne) 4
O-Ring 5
(auf die Ausgangswelle 6)
HINWEIS:
Molybdändisulfidöl auf den Innenumfang und
auf das Oberflächenende an 1., 2. und 3.
Radgetriebe auftragen.
Das Molybdändisulfidöl auf den lnnenum-
fang des Zahnrads für den 4. Gang auftra-
gen.
Lithiumfett auf den O-Ring auftragen.
3. Montieren:
Beilagscheibe 1
Sicherungsring 2
HINWEIS:
Darauf achten, daß die scharfe Kante a des
Sicherungsringes nicht an der Beilagscheibe
und am Zahnrad b anliegt.
Sicherstellen, daß die Sicherungsring-Enden
c an einer Nut d der Wellenverzahnung
eingreifen.
New
4. Montieren:
Hülse 1
HINWEIS:
Lithiumseifen-Schmierfett auf der Öldich-
tungslippe auftragen.
Beim Einbauen des Distanzstücks im Kurbel-
gehäuse ist auf die Öldichtungslippe des
Kurbelgehäuses zu achten. 2. Monter:
Pignon de 2e (25D) 1
Pignon de 3e (23D) 2
Pignon de 4e (21D) 3
Pignon de 1re (27D) 4
Joint torique 5
Sur l’axe moteur 6.
N.B.:
Appliquez de l’huile au bisulfure de molybdène
sur la circonférence intérieure des lre, 2
e et 3
roues dentées et sur la surface d’extrémité.
Appliquer de l’huile au bisulfure de molybdène
sur la circonférence interne du 4
e engrenage.
Enduire le joint torique de graisse à base de savon
au lithium.
3. Monter:
Rondelle ordinaire 1
Circlip 2
N.B.:
Vérifier que le côté à bord vif du circlip a soit
opposé à la rondelle ordinaire située contre le
pignon b.
Vérifier que l’extrémité du circlip c est située
dans une gorge de l’axe d.
New
4. Monter:
Collerette 1
N.B.:
Appliquer la graisse à base de savon au lithium
sur la lève de la bague d’étanchéité.
Lorsque vous installez l’entretoise sur le carter,
prenez garde à la lèvre du joint d’étanchéité du
carter.

4 - 98
ENGTRANSMISSION, SHIFT CAM AND SHIFT FORK
5. Install:
Shift fork 1 (L) 1
Shift fork 2 (R) 2
Shift cam 3
To main axle and drive axle.
NOTE:
Apply the molybdenum disulfide oil on the
shift fork grooves.
Mesh the shift fork #1 (L) with the 3rd pinion
gear 4 on the main axle.
Mesh the shift fork #2 (R) with the 4th wheel
gear 5 on the drive axle.
6. Install:
Transmission assembly 1
To crankcase (left) 2.
NOTE:
Apply the engine oil on the bearings and guide
bars.
7. Check:
Shifter operation
Transmission operation
Unsmooth operation → Repair.
