INSP
ADJCONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
Normaleinstellung
Zum Erreichen der Normaleinstellung die
Einstellschraube nach vollständigem Hinein-
drehen um die vorgeschriebene Anzahl
Rasten lösen.
* Nur EUROPA
ACHTUNG:
Den Einstellmechanismus nie über die Mini-
mal- oder Maximaleinstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmäßig ein-
stellen. Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
3. Montieren:
Gummikappe
Einstellungen
Maximal Minimal
Vollständig hinein-
gedreht20 Rasten gelöst
(nach vollständi-
gem Hineindrehen)
Normaleinstellung
12 Rasten gelöst
* 9 Rasten gelöst
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
Schwinge (Beweglichkeit)
Geräusch/Schwergängigkeit → Dreh-
punkte schmieren oder instand setzen.
Beschädigung/Undichtigkeit → Erneu-
ern.
POSITION STANDARD:
C’est la position qui se trouve en arrière du nom-
bre spécifié de déclics à partir de la position
entièrement vissée.
* Pour l’Europe
ATTENTION:
Ne pas forcer le dispositif de réglage au-delà du
minimum ou du maximum au risque de
l’endommager.
AVERTISSEMENT
Toujours régler à la même position les disposi-
tifs de chaque bras de fourche avant. Un réglage
inégal peut entraîner une mauvaise maniabilité
et une perte de stabilité.
3. Monter:
Capuchon en caoutchouc
Plage de réglage:
Maximum Minimum
Position complète-
ment visséeDévisser de 20
déclics (à partir du
réglage maximum)
Position standard:
Dévisser de 12 déclics
* Dévisser de 9 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Vérifier:
Action régulière du bras oscillant
Bruit anormal/action irrégulière → Graisser
les points de pivot ou les réparer.
Endommagement/fuites d’huile → Chan-
ger.
3 - 36

3 - 37
INSP
ADJREAR SHOCK ABSORBER SPRING PRELOAD
ADJUSTMENT
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
Rear frame
3. Loosen:
Locknut 1
4. Adjust:
Spring preload
By turning the adjuster 2.
* For EUROPE
NOTE:
Be sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
Locknut
6. Install:
Rear frame (upper)
Rear frame (lower) Stiffer →Increase the spring preload.
(Turn the adjuster 2 in.)
Softer →Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard length Extent of adjustment
249 mm (9.80 in)
*264 mm (10.39 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
*255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)

INSP
ADJ
REGLAGE DE LA PRECONTRAINTE DE RESSORT DE L’AMORTISSEUR
ARRIERE
FEDERBEIN-FEDERVORSPANNUNG EINSTELLEN
FEDERBEIN-FEDERVORSPANNUNG
EINSTELLEN
1. Das Motorrad am Motor aufbocken, um
das Hinterrad vom Boden abzuheben.
2. Demontieren:
Rahmen-Hinterteil
3. Lösen:
Sicherungsmutter 1
4. Einstellen:
Federvorspannung
(die Einstellmutter 2 verdrehen)
* Nur EUROPA
HINWEIS:
Vor der Einstellung muß jeglicher Schmutz
und Schlamm im Bereich der Muttern abge-
waschen werden.
Die Feder-Einbaulänge variiert um 1,5 mm
pro Drehung der Einstellmutter.
ACHTUNG:
Den Einstellmechanismus nie über die Mini-
mal- oder Maximaleinstellung hinausdrehen.
5. Festziehen:
Sicherungsmutter
6. Montieren:
Rahmen-Hinterteil (oben)
Rahmen-Hinterteil (unten) Die Einstellmutter 2 hineindrehen, um
die Federvorspannung zu erhöhen
(Federung härter).
Die Einstellmutter 2 hineindrehen, um
die Federvorspannung zu reduzieren
(Federung weicher).
Feder-Einbaulänge a
Normaleinstellung Einstellungen
249 mm
*264 mm240,5–258,5 mm
*255,5–273,5 mm
T R..32 Nm (3,2 m · kg)
T R..29 Nm (2,9 m · kg)
REGLAGE DE LA PRECONTRAINTE DE
RESSORT DE L’AMORTISSEUR ARRIERE
1. Surélever la roue arrière en plaçant la cale
appropriée sons le moteur.
2. Déposer:
Cadre arrière
3. Desserrer:
Contre-écrou 1
4. Régler:
Précontrainte de ressort
En tournant le dispositif de réglage 2.
* Pour l’Europe
N.B.:
Bien enlever toute la boue et toutes les saletés
autour du contre-écrou et du dispositif de réglage
avant de faire le réglage.
La longueur du ressort (monté) change de
1,5 mm (0,06 in) par tour complet du dispositif de
réglage.
ATTENTION:
Ne jamais essayer de tourner le dispositif de
réglage au-delà de la position maximale ou mini-
male.
5. Serrer:
Contre-écrou
6. Monter:
Cadre arrière (supérieur)
Cadre arrière (inférieur) Plus dur →Augmentation de la précon-
trainte de ressort. (Visser le
dispositif de réglage 2.)
Plus mou →Diminution de la précon-
trainte de ressort. (Dévisser le
dispositif de réglage 2.)
Longueur de ressort (monté) a:
Longueur standard Plage de réglage
249 mm (9,80 in)
*264 mm (10,39 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
*255,5 à 273,5 mm
(10,06 à 10,77 in)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
3 - 37

3 - 38
INSP
ADJREAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
EC36N014
REAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a →Increase the rebound damp-
ing force. (Turn the adjuster
1 in.)
Softer b →Decrease the rebound damp-
ing force. (Turn the adjuster
1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
bracket.)
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 12 clicks out
*About 13 clicks out

INSP
ADJ
REGLAGE DE LA FORCE D’AMORTISSEMENT DE REBOND DE
L’AMORTISSEUR ARRIERE
FEDERBEIN-ZUGSTUFENDÄMPFUNG EINSTELLEN
FEDERBEIN-ZUGSTUFENDÄMPFUNG
EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 verdrehen)
Die Einstellschraube 1 nach a drehen,
um die Zugstufendämpfung zu erhöhen
(Dämpfung härter).
Die Einstellschraube 1 nach b drehen,
um die Zugstufendämpfung zu reduzie-
ren (Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig hinein-
gedreht20 Rasten gelöst
(nach vollständi-
gem Hineindrehen)
Normaleinstellung
Zum Erreichen der Normaleinstellung die
Einstellschraube nach vollständigem Hinein-
drehen um die vorgeschriebene Anzahl
Rasten lösen. (Dabei müssen die Markierun-
gen a und b fluchten.)
* Nur EUROPA
ACHTUNG:
Den Einsteller nicht über die Minimum-
oder Maximum-Einstellposition zwingen.
Der Einsteller könnte beschädigt werden.
Normaleinstellung
Ungefähr 12 Rasten gelöst
* Ungefähr 13 Rasten gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE REBOND DE
L’AMORTISSEUR ARRIERE
1. Régler:
Force d’amortissement de rebond
En tournant le dispositif de réglage 1.
Plus dur a →Augmenter la force d’amor-
tissement de rebond. (Visser
le dispositif de réglage 1.)
Plus mou b →Diminuer la force d’amortis-
sement de rebond. (Dévisser
le dispositif de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complète-
ment visséeDévisser de 20
déclics (à partir du
réglage maximum)
POSITION STANDARD:
C’est la position qui se trouve en arrière du nom-
bre spécifié de déclics à partir de la position
entièrement vissée. (L’endroit où s’alignent le
repère gravé a du dispositif de réglage et le
repère gravé b du support.)
* Pour l’Europe
ATTENTION:
Ne pas forcer le dispositif de réglage au-delà du
minimum ou du maximum au risque de
l’endommager.
Position standard:
Dévisser d’environ 12 le mettre
hors circuit
* Dévisser d’environ 13 le mettre
hors circuit
3 - 38

3 - 39
INSP
ADJREAR SHOCK ABSORBER LOW COMPRESSION
DAMPING FORCE ADJUSTMENT
EC36c000
REAR SHOCK ABSORBER LOW
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
Low compression damping force
By turning the adjuster 1.
Stiffer a →Increase the low compres-
sion damping force. (Turn
the adjuster 1 in.)
Softer b →Decrease the low compres-
sion damping force. (Turn
the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
high compression damping adjuster.)
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 12 clicks out

INSP
ADJ

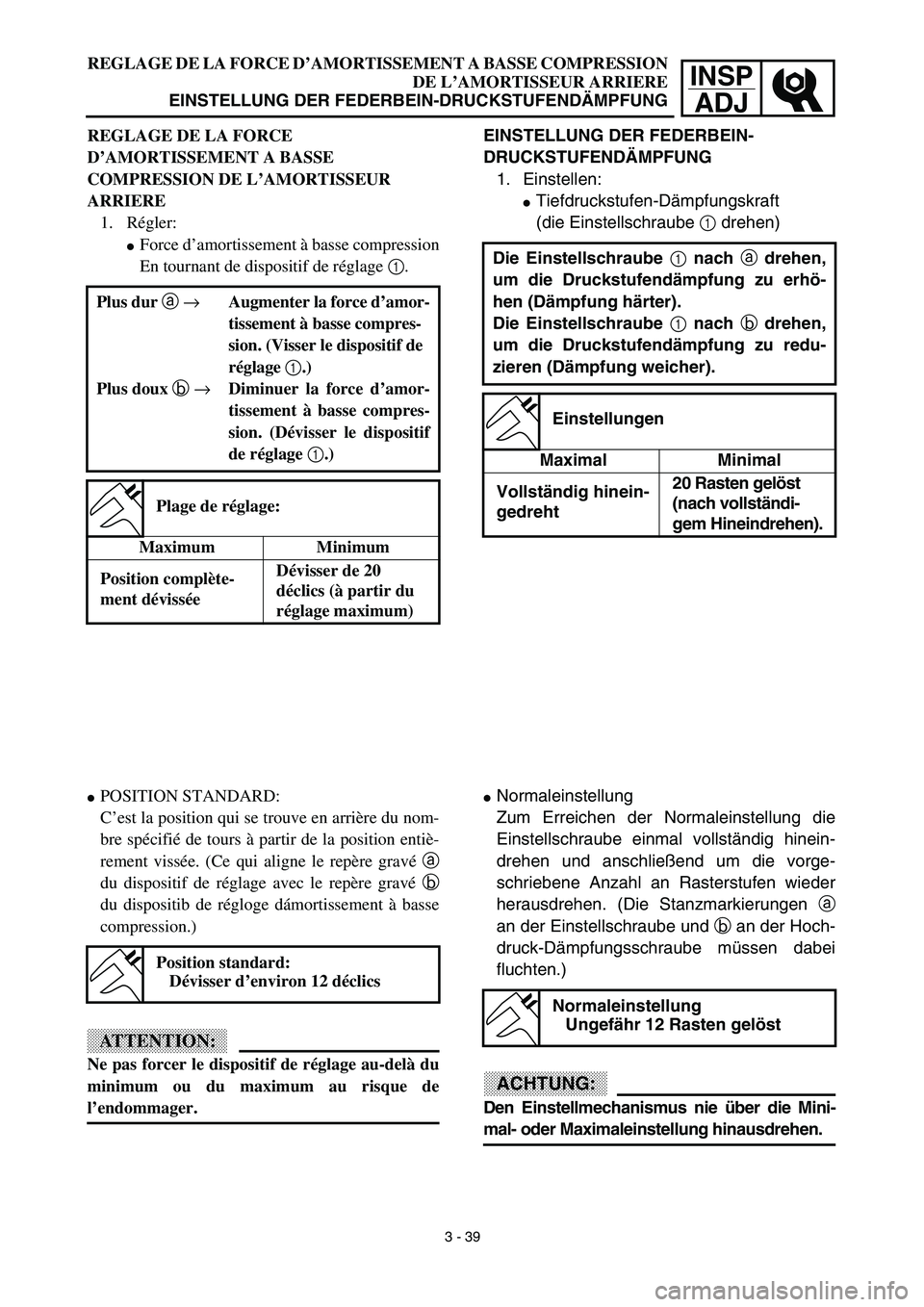

REGLAGE DE LA FORCE D’AMORTISSEMENT A BASSE COMPRESSION
DE L’AMORTISSEUR ARRIERE
EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG
EINSTELLUNG DER FEDERBEIN-
DRUCKSTUFENDÄMPFUNG
1. Einstellen:
Tiefdruckstufen-Dämpfungskraft
(die Einstellschraube 1 drehen)
Die Einstellschraube 1 nach a drehen,
um die Druckstufendämpfung zu erhö-
hen (Dämpfung härter).
Die Einstellschraube 1 nach b drehen,
um die Druckstufendämpfung zu redu-
zieren (Dämpfung weicher).
Einstellungen
Maximal Minimal
Vollständig hinein-
gedreht20 Rasten gelöst
(nach vollständi-
gem Hineindrehen).
Normaleinstellung
Zum Erreichen der Normaleinstellung die
Einstellschraube einmal vollständig hinein-
drehen und anschließend um die vorge-
schriebene Anzahl an Rasterstufen wieder
herausdrehen. (Die Stanzmarkierungen a
an der Einstellschraube und b an der Hoch-
druck-Dämpfungsschraube müssen dabei
fluchten.)
ACHTUNG:
Den Einstellmechanismus nie über die Mini-
mal- oder Maximaleinstellung hinausdrehen.
Normaleinstellung
Ungefähr 12 Rasten gelöst
REGLAGE DE LA FORCE
D’AMORTISSEMENT A BASSE
COMPRESSION DE L’AMORTISSEUR
ARRIERE
1. Régler:
Force d’amortissement à basse compression
En tournant de dispositif de réglage 1.
Plus dur a →Augmenter la force d’amor-
tissement à basse compres-
sion. (Visser le dispositif de
réglage 1.)
Plus doux b →Diminuer la force d’amor-
tissement à basse compres-
sion. (Dévisser le dispositif
de réglage 1.)
Plage de réglage:
Maximum Minimum
Position complète-
ment dévisséeDévisser de 20
déclics (à partir du
réglage maximum)
POSITION STANDARD:
C’est la position qui se trouve en arrière du nom-
bre spécifié de tours à partir de la position entiè-
rement vissée. (Ce qui aligne le repère gravé a
du dispositif de réglage avec le repère gravé b
du dispositib de régloge dámortissement à basse
compression.)
ATTENTION:
Ne pas forcer le dispositif de réglage au-delà du
minimum ou du maximum au risque de
l’endommager.
Position standard:
Dévisser d’environ 12 déclics
3 - 39

3 - 40
INSP
ADJ
EC36d000
REAR SHOCK ABSORBER HIGH
COMPRESSION DAMPING FORCE
ADJUSTMENT
1. Adjust:
High compression damping force
By turning the adjuster 1.
Stiffer a →Increase the high compres-
sion damping force. (Turn
the adjuster 1 in.)
Softer b →Decrease the high compres-
sion damping force. (Turn
the adjuster 1 out.)
Extent of adjustment:
Maximum Minimum
Fully turned in
position2 turns out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of turns from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
adjuster body.)
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 1-1/2 turns out
*About 1 turn out
REAR SHOCK ABSORBER HIGH COMPRESSION
DAMPING FORCE ADJUSTMENT
