ADJCONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
Haltestift B montieren.
T R..
Haltestift-Abdeckschraube
3 Nm (0,3 m • kg)
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIGKEITS-
STAND KONTROLLIEREN”.
4. Kontrollieren:
Funktion des Handbremshebels
Weich oder schwammig bei der Betäti-
gung → Bremsanlage entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN”.
HINTERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEUERN
1. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Komplett erneu-
ern.
2. Erneuern:
Bremsbeläge
Bremsbelagstärke a
Standard
6,4 mm 1,0 mm
Arbeitsschritte
Protektor 1 und Bremsbelag-Haltestift-
Abdeckschraube 2 demontieren.
Bremsbelag-Haltestift 3 lösen.
Hinterrad 4 und Bremssattel 5 demon-
tieren.
Siehe unter “VORDER- UND HINTER-
RAD” im KAPITEL 5.

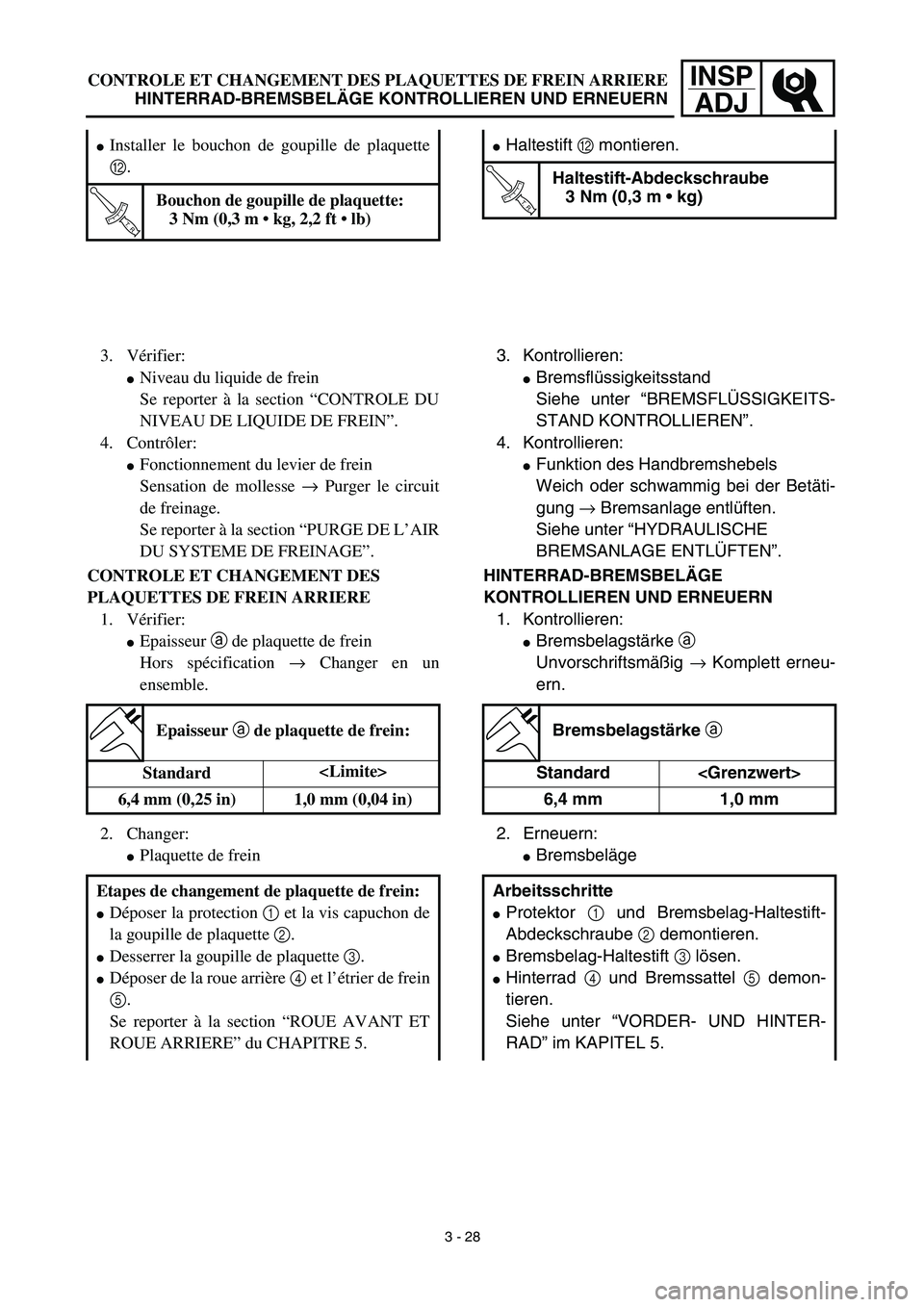

Installer le bouchon de goupille de plaquette
B.
T R..
Bouchon de goupille de plaquette:
3 Nm (0,3 m • kg, 2,2 ft • lb)
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CONTROLE DU
NIVEAU DE LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger le circuit
de freinage.
Se reporter à la section “PURGE DE L’AIR
DU SYSTEME DE FREINAGE”.
CONTROLE ET CHANGEMENT DES
PLAQUETTES DE FREIN ARRIERE
1. Vérifier:
Epaisseur a de plaquette de frein
Hors spécification → Changer en un
ensemble.
2. Changer:
Plaquette de frein
Epaisseur a de plaquette de frein:
Standard
6,4 mm (0,25 in) 1,0 mm (0,04 in)
Etapes de changement de plaquette de frein:
Déposer la protection 1 et la vis capuchon de
la goupille de plaquette 2.
Desserrer la goupille de plaquette 3.
Déposer de la roue arrière 4 et l’étrier de frein
5.
Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE” du CHAPITRE 5.
3 - 28

3 - 29
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
Remove the pad pin 6 and brake pads 7.
Connect the transparent hose 8 to the
bleed screw 9 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
Install the brake pad 0 and pad pin A.
NOTE:
Install the brake pads with their projections
a into the caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the caliper B and rear wheel C.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.
Tighten the pad pin D.
T R..
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)
Install the pad pin plug E and protector F.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
Bolt (protector):
7 Nm (0.7 m • kg, 5.1 ft • lb)

INSP
ADJ
Haltestift 6 und Bremsbeläge 7 entfer-
nen.
Durchsichtigen Kunststoffschlauch 8 fest
auf Entlüftungsschraube 9 aufstekken
und freies Schlauchende in Auffangbehäl-
ter führen.
Entlüftungsschraube lockern und den
Bremskolben hineindrücken.
ACHTUNG:
Die abgelassene Bremsflüssigkeit nicht
wiederverwenden.
Entlüftungsschraube festziehen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
Bremsbeläge 0 und Haltestift A montie-
ren.
HINWEIS:
Bremsbeläge mit deren Überständen a in
die Bremsschuhaussparungen b anbrin-
gen.
Den Haltestift provisorisch festziehen.
Bremssattel B und Hinterrad C montie-
ren. Siehe unter “VORDER- UND HIN-
TERRAD” im KAPITEL 5.
Haltestift D festziehen.
T R..
Haltestift
18 Nm (1,8 m • kg)
Haltestift-Abdeckschraube E und Pro-
tektor F montieren.
T R..
Haltestift-Abdeckschraube
3 Nm (0,3 m • kg)
Protektor-Schraube
7 Nm (0,7 m • kg)
Déposer la goupille de plaquette 6 et les pla-
quettes de frein 7.
Connecter le tuyau transparent 8 à la vis de
purge 9 et placer un récipient approprié sous
son extrémité.
Desserrer la vis de purge et y enfoncer le pis-
ton d’étrier.
ATTENTION:
Ne pas réutiliser le liquide de frein purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm (0,6 m • kg, 4,3 ft • lb)
Installer la plaquette de frein 0 et la goupille
de plaquette A.
N.B.:
Installer les plaquettes de frein en ajustant
leurs saillies a dans l’encoche de l’étrier b.
A ce stade, serrer provisoirement la goupille
de plaquette.
Monter l’étrier B et la roue arrière C.
Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE” du CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm (1,8 m • kg, 13 ft • lb)
Installer la vis capuchon de la goupille de
plaquette E et la protection F.
T R..
Bouchon de goupille de plaquette:
3 Nm (0,3 m • kg, 2,2 ft • lb)
Boulon (protection):
7 Nm (0,7 m • kg, 5,1 ft • lb)
3 - 29
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN

3 - 30
INSP
ADJREAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling → Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:
Rear brake pad insulator 1
Damage → Replace.
EC367001
BRAKE FLUID LEVEL INSPECTION
1. Place the master cylinder so that its top is
in a horizontal position.
2. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
aLower level
ÅFront
ıRear
WARNING
Use only designated quality brake fluid to
avoid poor brake performance.
Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
Be sure that water or other contaminants
do not enter master cylinder when refill-
ing.
Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4
Å
ı

INSP
ADJ
VERIFICATION DE L’ISOLANT DE LA PLAQUETTE DE FREIN
ARRIERE/CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIGKEITS-
STAND KONTROLLIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich oder schwammig bei der Betäti-
gung → Bremsanlage entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG DES
HINTERRADBREMSBELAGS
1. Ausbauen:
Bremsbelag
Siehe Abschnitt “HINTERRAD-BREMSBE-
LÄGE KONTROLLIEREN UND ERNEU-
ERN”.
2. Prüfen:
Isolierung des Hinterradbremsbelags 1
Beschädigung → Ereneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß der Aus-
gleichsbehälter waagerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Bremsflüssigkeit auffüllen.
aMinimalstand-Markierung
ÅVorn
ıHinten
WARNUNG
Nur Bremsflüssigkeit der empfohlenen
Spezifikation verwenden. Andere Pro-
dukte können zu verminderter Bremslei-
stung führen.
Nur Bremsflüssigkeit der gleichen Sorte
nachfüllen. Die Mischung unterschiedli-
cher Sorten kann die Bremsleistung ver-
mindern.
Beim Nachfüllen darauf achten, daß kein
Wasser oder Fremdstoffe in den Aus-
gleichsbehälter gelangt.
Darauf achten, daß keine Bremsflüssig-
keit auf lackierte Flächen gelangt. Sollte
dies dennoch geschehen, sofort abwi-
schen.
Empfohlene Bremsflüssigkeit
DOT 4
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CONTROLE DU
NIVEAU DE LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger le circuit
de freinage.
Se reporter à la section “PURGE DE L’AIR
DU SYSTEME DE FREINAGE”.
VERIFICATION DE L’ISOLANT DE LA
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Voir la section “CONTROLE ET CHAN-
GEMENT DES PLAQUETTES DE FREIN
ARRIERE”.
2. Examiner:
Isolant de la plaquette de frein arrière 1
Endommagement → Changer.
CONTROLE DU NIVEAU DU LIQUIDE DE
FREIN
1. Placer le maître-cylindre pour que son extré-
mité soit en position horizontale.
2. Vérifier:
Niveau de liquide de frein
Liquide au niveau inférieur → Remettre à
niveau.
aNiveau inférieur
ÅAvant
ıArrière
AVERTISSEMENT
Utiliser uniquement le liquide recommandé
pour éviter une perte de puissance de freinage.
Ne rajouter que du liquide de même marque et
de même qualité. Le mélange de différents
liquides peut se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou d’autres corps
étrangers dans le maître-cylindre lors du rem-
plissage.
Essuyer immédiatement tout liquide renversé
pour éviter d’endommager les surfaces peintes
ou les pièces en matière plastique.
Liquide de frein recommandé:
DOT n˚4
3 - 30

3 - 31
INSP
ADJ
SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
EC368000
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive, driven sprockets and drive
chain as a set.
EC369002
DRIVE CHAIN INSPECTION
1. Remove:
Master link clip
Joint 1
Drive chain 2
2. Clean:
Drive chain
Place it in kerosene, and brush off as
much dirt as possible. Then remove the
chain from the kerosene and dry the
chain.
3. Measure:
Drive chain length (10 links) a
Out of specification → Replace.
Drive chain length (10 links):
Limit: 152.5 mm (6.00 in)
4. Check:
Drive chain stiffness a
Clean and oil the chain and hold as
illustrated.
Stiff → Replace drive chain.

INSP
ADJ

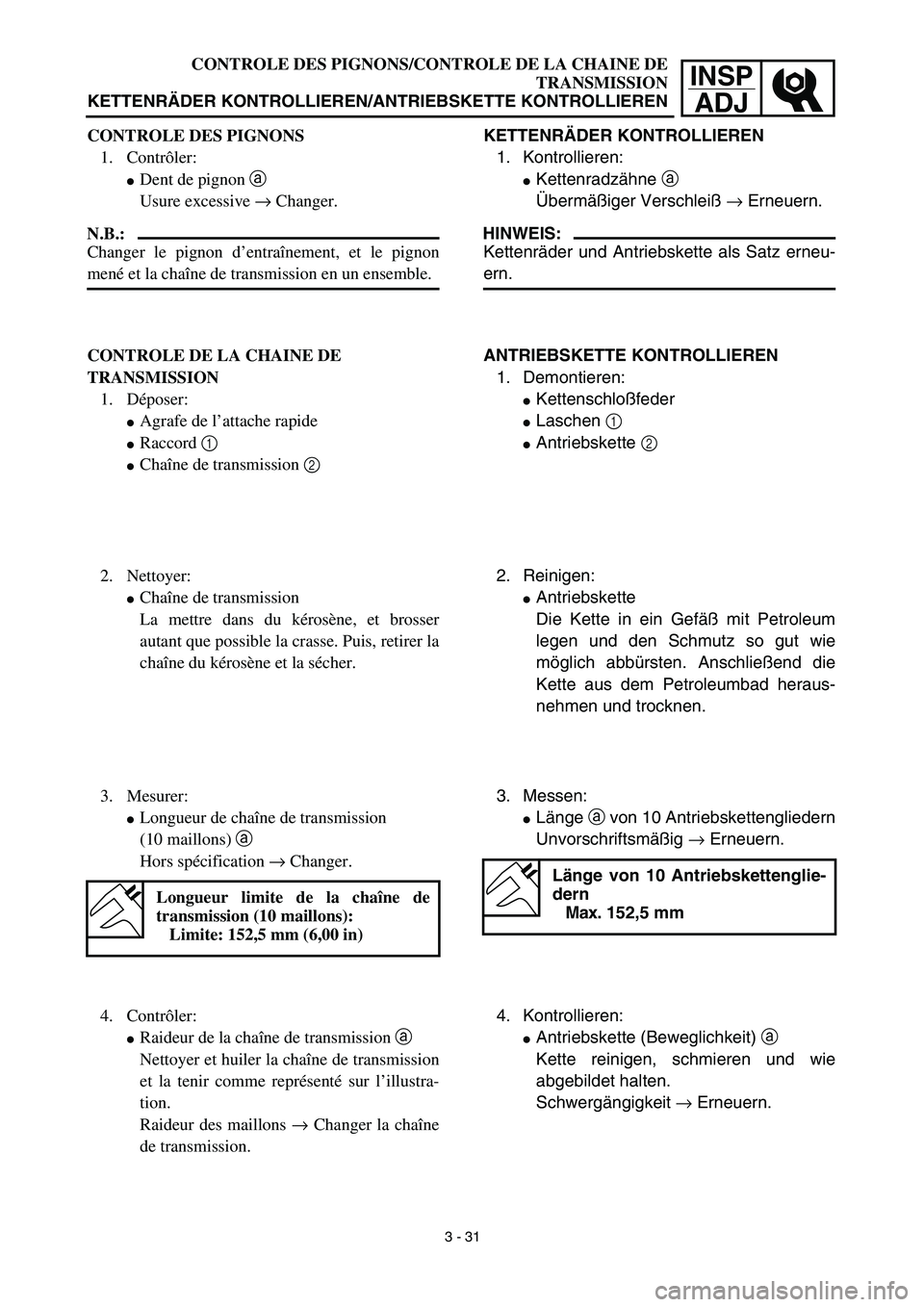

CONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE
TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
KETTENRÄDER KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne a
Übermäßiger Verschleiß → Erneuern.
HINWEIS:
Kettenräder und Antriebskette als Satz erneu-
ern.
ANTRIEBSKETTE KONTROLLIEREN
1. Demontieren:
Kettenschloßfeder
Laschen 1
Antriebskette 2
2. Reinigen:
Antriebskette
Die Kette in ein Gefäß mit Petroleum
legen und den Schmutz so gut wie
möglich abbürsten. Anschließend die
Kette aus dem Petroleumbad heraus-
nehmen und trocknen.
3. Messen:
Länge a von 10 Antriebskettengliedern
Unvorschriftsmäßig → Erneuern.
Länge von 10 Antriebskettenglie-
dern
Max. 152,5 mm
4. Kontrollieren:
Antriebskette (Beweglichkeit) a
Kette reinigen, schmieren und wie
abgebildet halten.
Schwergängigkeit → Erneuern. CONTROLE DES PIGNONS
1. Contrôler:
Dent de pignon a
Usure excessive → Changer.
N.B.:
Changer le pignon d’entraînement, et le pignon
mené et la chaîne de transmission en un ensemble.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
Agrafe de l’attache rapide
Raccord 1
Chaîne de transmission 2
2. Nettoyer:
Chaîne de transmission
La mettre dans du kérosène, et brosser
autant que possible la crasse. Puis, retirer la
chaîne du kérosène et la sécher.
3. Mesurer:
Longueur de chaîne de transmission
(10 maillons) a
Hors spécification → Changer.
Longueur limite de la chaîne de
transmission (10 maillons):
Limite: 152,5 mm (6,00 in)
4. Contrôler:
Raideur de la chaîne de transmission a
Nettoyer et huiler la chaîne de transmission
et la tenir comme représenté sur l’illustra-
tion.
Raideur des maillons → Changer la chaîne
de transmission.
3 - 31

3 - 32
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
5. Install:
Drive chain 1
Joint 2
Master link clip 3
CAUTION:
Be sure to install the master link clip to the
direction as shown.
aTurning direction
6. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants
New
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust chain slack with
rear wheel in this “tight chain” position.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
