SPEC

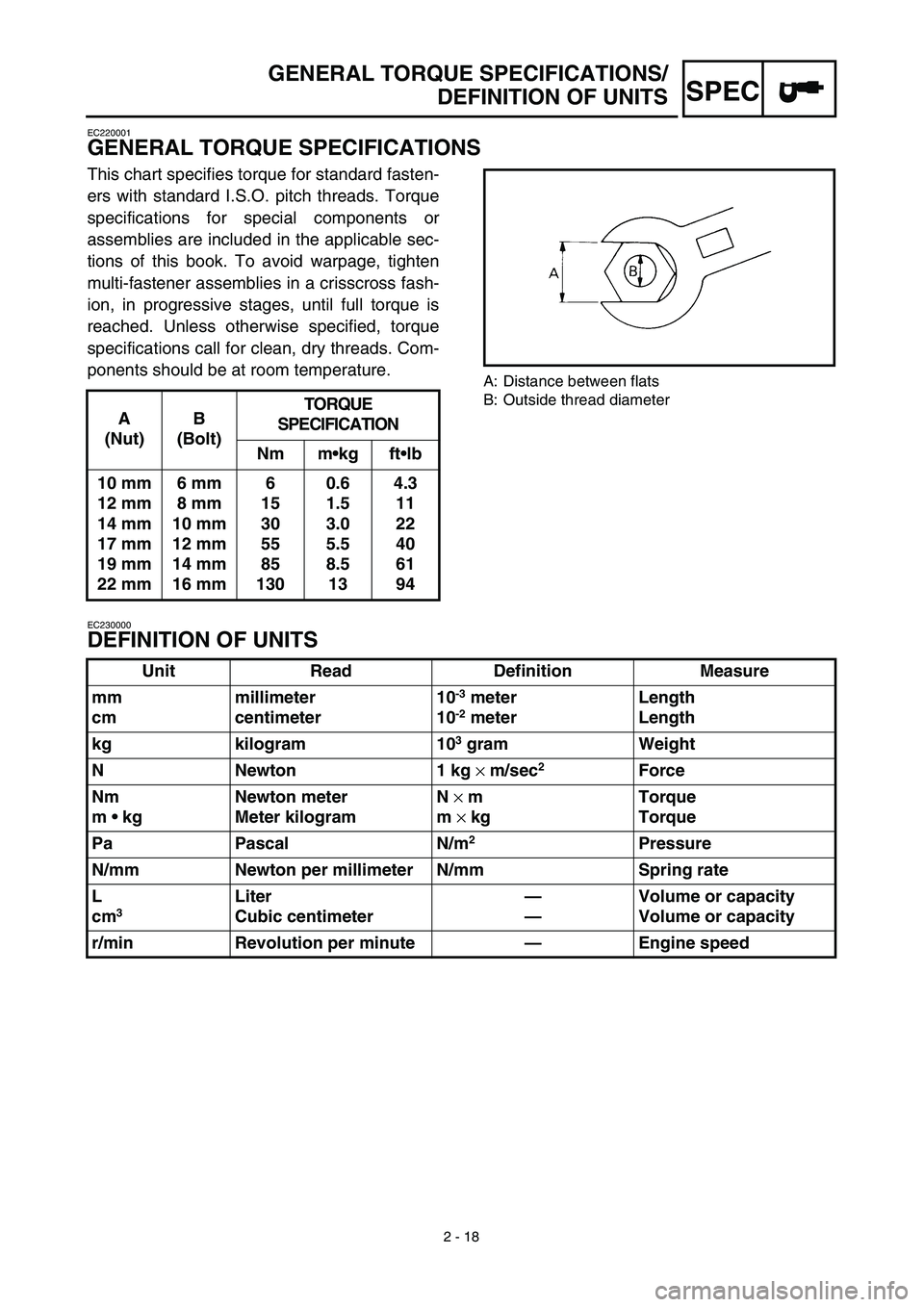

GENERAL TORQUE SPECIFICATIONS/
DEFINITION OF UNITS
EC220001
GENERAL TORQUE SPECIFICATIONS
This chart specifies torque for standard fasten-
ers with standard I.S.O. pitch threads. Torque
specifications for special components or
assemblies are included in the applicable sec-
tions of this book. To avoid warpage, tighten
multi-fastener assemblies in a crisscross fash-
ion, in progressive stages, until full torque is
reached. Unless otherwise specified, torque
specifications call for clean, dry threads. Com-
ponents should be at room temperature.
A: Distance between flats
B: Outside thread diameter
EC230000
DEFINITION OF UNITS
A
(Nut)B
(Bolt)TORQUE
SPECIFICATION
Nm m•kg ft•lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300.6
1.5
3.0
5.5
8.5
134.3
11
22
40
61
94
Unit Read Definition Measure
mm
cmmillimeter
centimeter10
-3

meter
10
-2

meterLength
Length
kg kilogram 10
3

gram Weight
N Newton 1 kg
×
m/sec
2

Force
Nm
m • kgNewton meter
Meter kilogramN
×
m
m
×
kgTorque
Torque
Pa Pascal N/m
2

Pressure
N/mm Newton per millimeter N/mm Spring rate
L
cm
3

Liter
Cubic centimeter—
—Volume or capacity
Volume or capacity
r/min Revolution per minute—Engine speed

2 - 1
CARACTERISTIQUES GENERALES
SPEC

CARACTERISTIQUES
CARACTERISTIQUES GENERALES
Nom de modèle: YZ450FR (E.-U.)
YZ450F (Europe)
YZ450F(R) (Canada, AUS, NZ, ZA)
Numéro de code de modèle: 5TA1 (E.-U.)
5TA2 (Europe)
5TA4 (Canada, AUS, NZ, ZA)
Dimensions:
Longueur hors-tout 2.171 mm (85,5 in)
Largeur hors-tout 827 mm (32,6 in)
Hauteur hors-tout 1.303 mm (51,3 in)
Hauteur de la selle 995 mm (39,2 in)
Empattement 1.485 mm (58,5 in)
Garde au sol minimale 371 mm (14,6 in)
Poids en ordre de marche:
Avec plein d’huile et de carburant 113,0 kg (249 lb)
Moteur:
Type de moteur 4 temps, refroidissement liquide, double arbre à
cames en tête (DOHC)
Dispositions de cylindres Monocylindre, incliné
Cylindrée 449 cm
3

(15,8 Imp oz, 15,2 US oz)
Alésage
×
course 95,0
×
63,4 mm (3,74
×
2,50 in)
Taux de compression 12,5 : 1
Système de démarrage Démarreur au pied
Système de graissage: Carter sec
Type ou grade d’huile:
Huile de moteur (Pour les E.-U. et le Canada)
Huile recommandée:
Min. 5 ˚C (40 ˚F)
Å
: Yamalube 4 (20W-40) ou
SAE 20W-40 de type SG (Sans additits anti-friction)
Max. 15 ˚C (60 ˚F)
ı
: Yamalube 4 (10W-30) ou
SAE 10W-30 de type SG (Sans additits anti-friction)
ou Yamalube 4-R (15W-50) (Sans additits anti-fric-
tion)
(Excepté pour les E.-U. et le Canada)
Qualité API “SG” ou supérieure
(Huile pour motocyclettes)
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

2 - 2
CARACTERISTIQUES GENERALES
SPEC

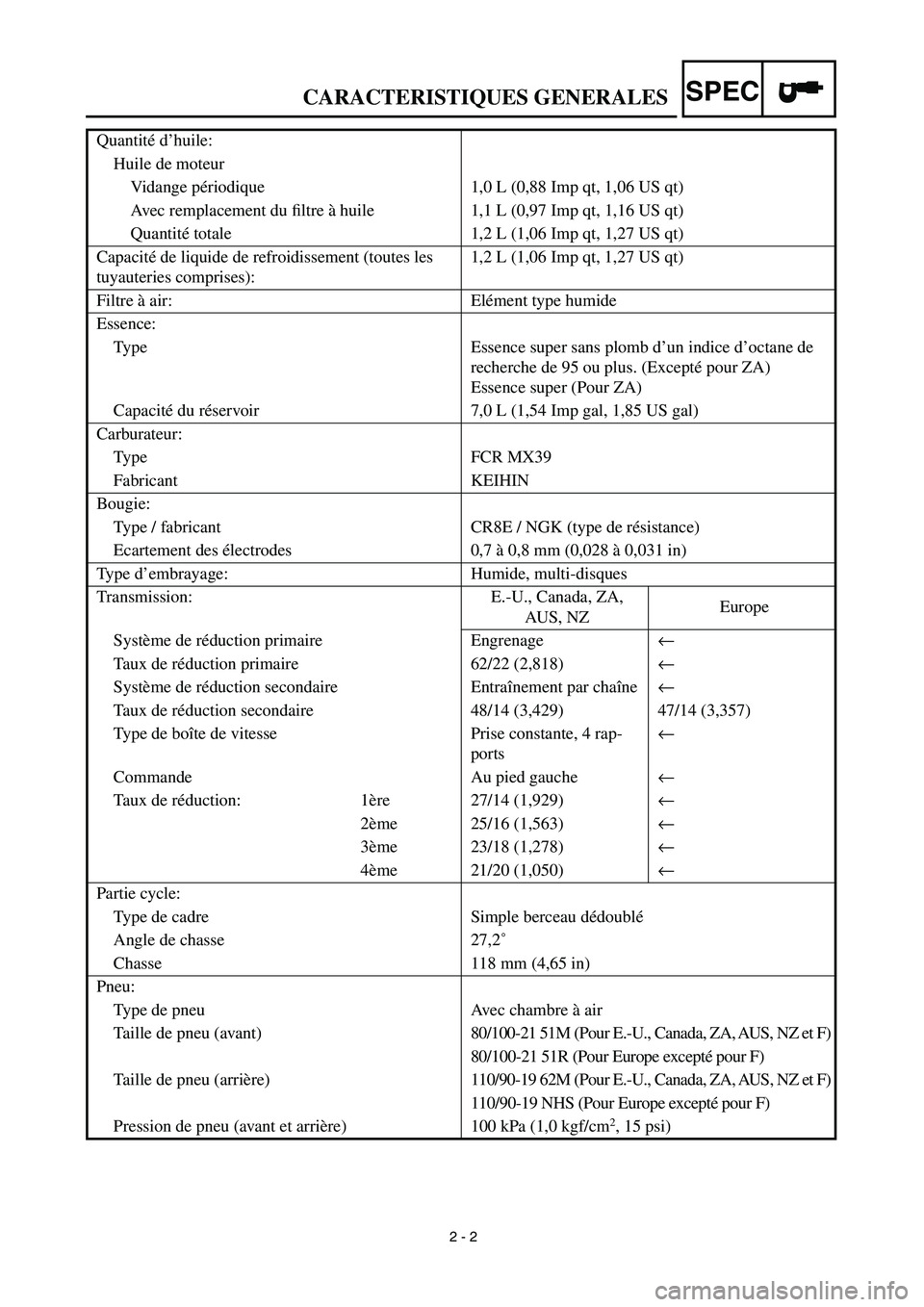

Quantité d’huile:
Huile de moteur
Vidange périodique 1,0 L (0,88 Imp qt, 1,06 US qt)
Avec remplacement du filtre à huile 1,1 L (0,97 Imp qt, 1,16 US qt)
Quantité totale 1,2 L (1,06 Imp qt, 1,27 US qt)
Capacité de liquide de refroidissement (toutes les
tuyauteries comprises):1,2 L (1,06 Imp qt, 1,27 US qt)
Filtre à air: Elément type humide
Essence:
Type Essence super sans plomb d’un indice d’octane de
recherche de 95 ou plus. (Excepté pour ZA)
Essence super (Pour ZA)
Capacité du réservoir 7,0 L (1,54 Imp gal, 1,85 US gal)
Carburateur:
Type FCR MX39
Fabricant KEIHIN
Bougie:
Type / fabricant CR8E / NGK (type de résistance)
Ecartement des électrodes 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multi-disques
Transmission: E.-U., Canada, ZA,
AUS, NZEurope
Système de réduction primaire Engrenage
←
Taux de réduction primaire 62/22 (2,818)
←
Système de réduction secondaire Entraînement par chaîne
←
Taux de réduction secondaire 48/14 (3,429) 47/14 (3,357)
Type de boîte de vitesse Prise constante, 4 rap-
ports
←
Commande Au pied gauche
←
Taux de réduction: 1ère 27/14 (1,929)
←
2ème 25/16 (1,563)
←
3ème 23/18 (1,278)
←
4ème 21/20 (1,050)
←
Partie cycle:
Type de cadre Simple berceau dédoublé
Angle de chasse 27,2˚
Chasse 118 mm (4,65 in)
Pneu:
Type de pneu Avec chambre à air
Taille de pneu (avant)80/100-21 51M (Pour E.-U., Canada, ZA, AUS, NZ et F)
80/100-21 51R (Pour Europe excepté pour F)
Taille de pneu (arrière) 110/90-19 62M (Pour E.-U., Canada, ZA, AUS, NZ et F)
110/90-19 NHS (Pour Europe excepté pour F)
Pression de pneu (avant et arrière) 100 kPa (1,0 kgf/cm
2

, 15 psi)

2 - 3
CARACTERISTIQUES GENERALES
SPEC

Freins:
Type de frein avant Frein à simple disque
Commande Main droite
Type de frein arrière Frein à simple disque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (monocross de type biellette)
Amortisseurs:
Amortisseur avant Ressort hélicoïdal/amortisseur huile
Amortisseur arrière Ressort hélicoïdal/amortisseur huile à gaz-huile
Débattement:
Roue avant 300 mm (11,8 in)
Roue arrière 315 mm (12,4 in)
Partie électrique:
Système d’allumage Magnéto CDI

2 - 4
CARACTERISTIQUES D’ENTRETIEN
SPEC

CARACTERISTIQUES D’ENTRETIEN
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau d’arbre à cames 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre de roulement d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission“A”31,200 à 31,300 mm
(1,2283 à 1,2323 in)31,100 mm
(1,2244 in)
“B”22,550 à 22,650 mm
(0,8878 à 0,8917 in)22,450 mm
(0,8839 in)
Echappement“A”30,950 à 31,050 mm
(1,2185 à 1,2224 in)30,850 mm
(1,2146 in)
“B”22,494 à 22,594 mm
(0,8856 à 0,8895 in)22,394 mm
(0,8817 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

2 - 5
CARACTERISTIQUES D’ENTRETIEN
SPEC

Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 98XRH2010-118M/118 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu de soupape (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,20 à 0,25 mm
(0,0079 à 0,0098 in)----
Dimensions des soupapes:
“A” diamètre de tête AD 26,9 à 27,1 mm
(1,0591 à 1,0669 in)----
ECH 27,9 à 28,1 mm
(1,0984 à 1,1063 in)----
“B” largeur de face AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
“C” largeur de siège AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ECH 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diamètre extérieur de queue AD4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,445 mm
(0,1750 in)
ECH 4,965 à 4,980 mm
(0,1955 à 0,1961 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
ECH 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,050 mm
(0,1988 in)
Jeu entre queue et guide AD0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,020 à 0,047 mm
(0,0008 à 0,0019 in)0,10 mm
(0,004 in)
Limite de faux-rond de queue ---- 0,01 mm
(0,0004 in) Article Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

2 - 6
CARACTERISTIQUES D’ENTRETIEN
SPEC

Ressort de soupape:
Longueur libre AD 37,03 mm (1,46 in) 35,17 mm
(1,38 in)
ECH 37,68 mm (1,48 in) 35,79 mm
(1,41 in)
Longueur monté (soupape fermée) AD 27,87 mm (1,10 in) ----
ECH 27,38 mm (1,08 in) ----
Force compressée (installé) AD 111,3 à 127,9 N à 27,87 mm
(11,3 à 13,0 kg à 27,87 mm,
24,91 à 28,66 lb à 1,10 in)----
ECH 127,4 à 146,4 N à 27,38 mm
(13,0 à 14,9 kg, à 27,38 mm
28,66 à 32,85 lb à 1,08 in)----
Limite d’inclinaison AD ---- 2,5˚/1,61 mm
(2,5˚/0,063 in)
ECH ---- 2,5˚/1,65 mm
(2,5˚/0,065 in)
Sens d’enroulement
(vue du dessus) AD Dans le sens des aiguilles d’une montre----
ECH Dans le sens des aiguilles d’une montre ----
Piston:
Jeu entre piston et cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille de piston “D”94,945 à 94,960 mm
(3,738 à 3,739 in)----
Point de mesure “H”8 mm (0,315 in) ----
Décalage de trou d’axe de piston 1 mm (0,0394 in) ----
Diamètre intérieur d’alésage d’axe de piston18,004 à 18,015 mm
(0,7088 à 0,7093 in)18,045 mm
(0,7104 in)
Diamètre extérieur d’axe de piston17,991 à 18,000 mm
(0,7083 à 0,7087 in)17,971 mm
(0,7075 in) Article Standard Limite
*
H
D

2 - 7
CARACTERISTIQUES D’ENTRETIEN
SPEC

Segment:
Segment de feu:
Type Cylindrique ----
Dimensions (B
×
T) 1,2
×
3,5 mm (0,05
×
0,14 in) ----
Ecartement des becs (monté) 0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Fuselé----
Dimensions (B
×
T) 1,00
×
3,35 mm (0,04
×
0,13 in) ----
Ecartement des becs (monté) 0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B
×
T) 2,0
×
2,9 mm (0,08
×
0,11 in) ----
Ecartement des becs (monté) 0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déflexion “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Déflexion de pied de bielle “F”0,4 à 1,0 mm (0,02 à 0,04 in) 2,0 mm
(0,08 in)
Dispositif d’équilibrage:
Type d’entraînement du dispositif Engrenage ----
Type d’huile du filtre à air: Huile de filtre à air en mousse ou
huile équivalente---- Article Standard Limite
T
B
B
T
B
T
