5 - 8
CHAS
3. Montieren:
Kettenrad 1
Schraube (Kettenrad) 2
Beilagscheibe (Kettenrad) 3
Mutter (Kettenrad) 4
HINWEIS:
Die Muttern stufenweise über Kreuz festzie-
hen.
T R..42 Nm (4,2 m · kg)
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
4. Montieren:
Hülse 1
HINWEIS:
Lithiumfett auf die Dichtlippe des Wellendicht-
rings auftragen.
5. Montieren:
Rad
HINWEIS:
Die Bremsscheibe 1 zwischen die Bremsbe-
läge 2 führen.
6. Montieren:
Antriebskette 1
HINWEIS:
Das Rad 2 nach vorne drücken, um die An-
triebskette zu montieren.
7. Montieren:
Kettenspannerblech (links) 1
Radachse 2
HINWEIS:
Das Kettenspannerblech (links) einbauen
und die Radachse von der linken Seite ein-
stecken.
Lithiumfett auf die Radachse auftragen. 3. Monter:
Pignon mené 1
Boulon (pignon mené) 2
Rondelle ordinaire (pignon mené) 3
Ecrou (pignon mené) 4
N.B.:
Serrer les écrous par étapes et en diagonale.
T R..42 Nm (4,2 m · kg, 30 ft · lb)
4. Monter:
Collerette 1
N.B.:
Enduire la lèvre de la bague d’étanchéité de graisse
à base de savon au lithium.
5. Monter:
Roue
N.B.:
Reposer correctement le disque 1 du frein entre
les plaquettes 2 de frein.
6. Monter:
Chaîne de transmission 1
N.B.:
Pousser la roue 2 vers l’avant et monter la chaîne
de transmission.
7. Monter:
Tendeur de chaîne (gauche) 1
Axe de roue 2
N.B.:
Monter le tendeur de chaîne (gauche), puis insé-
rer l’axe de roue à partir du côté gauche.
Appliquer de la graisse à base de savon au
lithium sur l’axe de roue.

5 - 9
CHASFRONT WHEEL AND REAR WHEEL
8. Install:
Chain puller (right) 1
Plain washer 2
Nut (wheel axle) 3
NOTE:
Temporarily tighten the nut (wheel axle) at this
point.
9. Adjust:
Drive chain slack a
Refer to “DRIVE CHAIN SLACK
ADJUSTMENT” section in the CHAP-
TER 3.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)
10. Tighten:
Nut (wheel axle) 1
Locknut 2
T R..125 Nm (12.5 m · kg, 90 ft · lb)
T R..16 Nm (1.6 m · kg, 11 ft · lb)

5 - 9
CHAS
ROUE AVANT ET ROUE ARRIERE
VORDER- UND HINTERRAD
8. Montieren:
Kettenspannerblech (rechts) 1
Beilagscheibe 2
Achsmutter 3
HINWEIS:
Die Achsmutter nur provisorisch festziehen.
9. Einstellen:
Antriebsketten-Durchhang a
Siehe unter “ANTRIEBSKETTEN-
DURCHHANG EINSTELLEN” im KAPI-
TEL 3.
Antriebsketten-Durchhang
40–50 mm
10. Festziehen:
Achsmutter 1
Sicherungsmutter 2
T R..125 Nm (12,5 m · kg)
T R..16 Nm (1,6 m · kg)

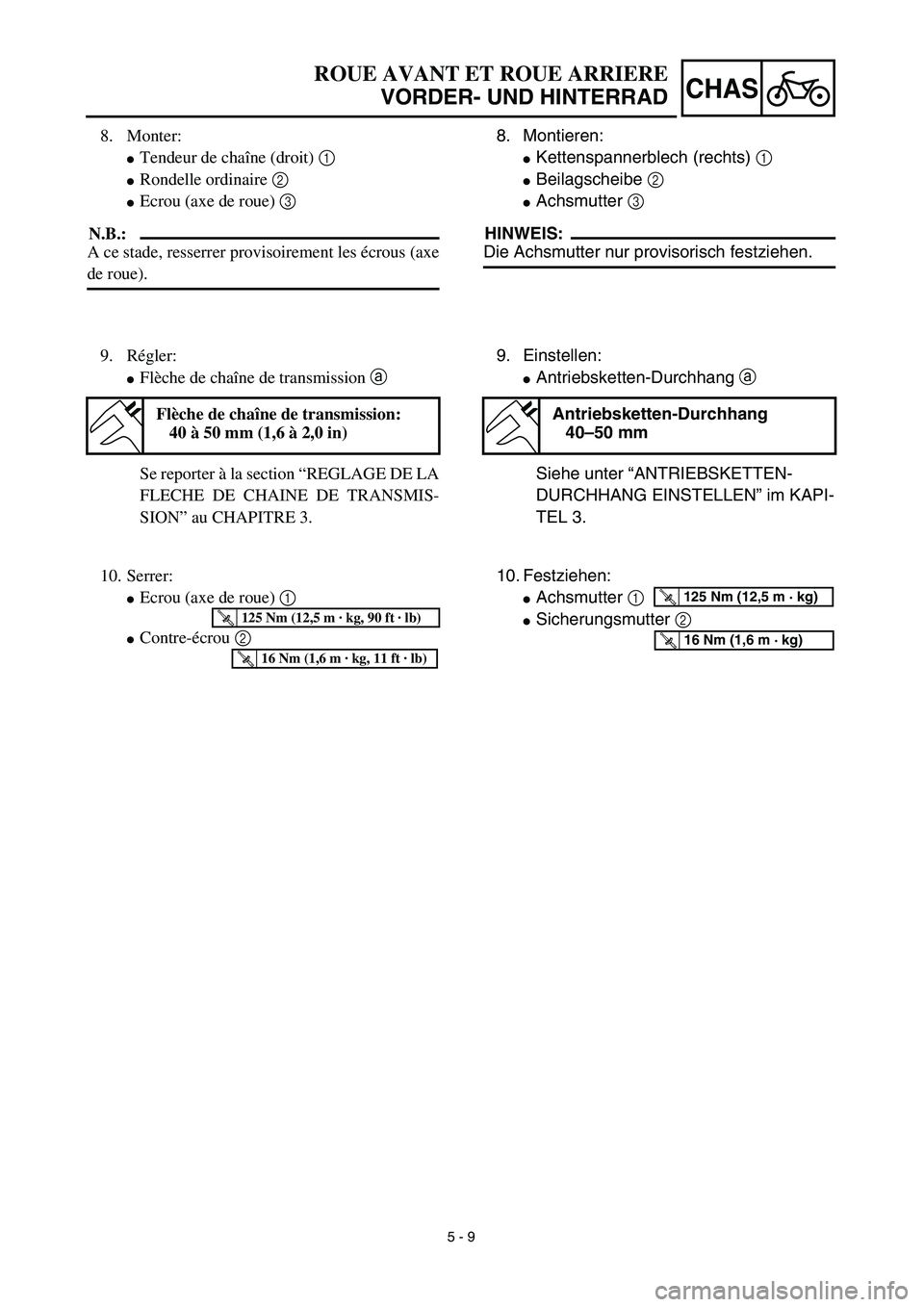

8. Monter:
Tendeur de chaîne (droit) 1
Rondelle ordinaire 2
Ecrou (axe de roue) 3
N.B.:
A ce stade, resserrer provisoirement les écrous (axe
de roue).
9. Régler:
Flèche de chaîne de transmission a
Se reporter à la section “REGLAGE DE LA
FLECHE DE CHAINE DE TRANSMIS-
SION” au CHAPITRE 3.
Flèche de chaîne de transmission:
40 à 50 mm (1,6 à 2,0 in)
10. Serrer:
Ecrou (axe de roue) 1
Contre-écrou 2
T R..125 Nm (12,5 m · kg, 90 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)

5 - 10
CHASFRONT BRAKE AND REAR BRAKE
EC5A0000
FRONT BRAKE AND REAR BRAKE
EC5A8000
FRONT BRAKE
Extent of removal:1 Brake hose removal2 Caliper removal
3 Master cylinder removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalFRONT BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
Drain the brake fluid.
WARNING
Support the machine securely so there is nodanger of it falling over.
Refer to “REMOVAL POINTS”.
1 Hose cover 1
2 Brake hose holder 1
3 Bolt (brake hose holder) 2 Only loosening.
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8 Caliper 1
9 Brake lever 1
10 Master cylinder bracket 1
11 Master cylinder 1
2
3
1
3
2

5 - 10
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
VORDER- UND HINTERRADBREMSE
VORDERRADBREMSE
Demontage-Arbeiten:1 Bremsschlauch demontieren 2 Bremssattel demontieren
3 Hauptbremszylinder demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauVORDERRADBREMSE
DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
Bremsflüssigkeit ablassen. Siehe unter “AUSBAU”.
1 Schlauchabdeckung 1
2 Halterung 1
3 Schraube (Halterung) 2Nur lockern.
4 Hohlschraube 2
5 Bremsschlauch 1
6 Haltestift-Abdeckschraube 1 Beim Lockern des Haltestiftes aus-
bauen.
7 Haltestift 1 Beim Zerlegen des Bremssattels lok-
kern.
8 Bremssattel 1
9 Bremshebel 1
10 Hauptbremszylinder-Halterung 1
11 Hauptbremszylinder 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
2
3
1
3
2
FREIN AVANT ET FREIN ARRIERE
FREIN AVANT
Organisation de la dépose:1 Dépose du tuyau de frein 2 Dépose de l’étrier
3 Dépose du maître-cylindre
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU FREIN AVANT
Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1 Cache de tuyau 1
2 Support de tuyau de frein 1
3 Boulon (support de tuyau de frein) 2 Desserrer uniquement.
4 Boulon-raccord 2
5 Tuyau de frein 1
6 Bouchon de goupille de plaquette 1 Déposer lors du desserrage de la goupille de
plaquette.
7 Goupille de plaquette 1 Desserrer lors du démontage de l’étrier.
8 Etrier 1
9 Levier de frein 1
10 Demi-palier de fixation de maître-
cylindre1
11 Maître-cylindre 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
2
3
1
3
2

5 - 11
CHAS
EC5A8100
REAR BRAKE
Extent of removal:1 Master cylinder removal2 Brake hose removal
3 Caliper removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR BRAKE REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Rear wheel Refer to “FRONT WHEEL AND REAR
WHEEL” section.
Drain the brake fluid. Refer to “REMOVAL POINTS”.
1 Brake pedal 1
2 Master cylinder 1
3 Brake hose holder 2
4 Union bolt 2
5 Brake hose 1
6 Pad pin plug 1 Remove when loosening the pad pin.
7 Pad pin 1 Loosen when disassembling the caliper.
8Caliper
1
3
1
321
FRONT BRAKE AND REAR BRAKE

5 - 11
CHAS
FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
HINTERRADBREMSE
Demontage-Arbeiten:1 Hauptbremszylinder demontieren2 Bremsschlauch demontieren
3 Bremssattel demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauHINTERRADBREMSE DEMON-
TIEREN
Das Motorrad am Motor auf-
bocken.
Hinterrad Siehe unter “VORDER- UND HINTER-
RAD”.
Bremsflüssigkeit ablassen. Siehe unter “AUSBAU”.
1Fußbremshebel 1
2 Hauptbremszylinder 1
3 Halterung 2
4 Hohlschraube 2
5 Bremsschlauch 1
6 Bremsbelagplattenstifte 1 Beim Lösen des Bremsbelagstiftes aus-
bauen.
7 Haltestift 1 Bei der Bremssattel-Demontage lokkern.
8
Bremssattel1
WARNUNG
Das Motorrad gegen Umfallen sichern.
3
1
321
FREIN ARRIERE
Organisation de la dépose: 1 Dépose du maître-cylindre2 Dépose du tuyau de frein
3 Dépose de l’étrier
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
déposeDEPOSE DU FREIN ARRIERE
Maintenir la machine en plaçant un
support approprié sous le moteur.
Roue arrière Se reporter à la section “ROUE AVANT ET
ROUE ARRIERE”.
Vidanger le liquide de frein. Se reporter à “POINTS DE DEPOSE”.
1Pédale de frein 1
2Maître-cylindre 1
3 Support de tuyau de frein 2
4 Boulon-raccord 2
5 Tuyau de frein 1
6 Bouchon de goupille de plaquette 1 Déposer lors du desserrage de la goupille de
plaquette.
7 Goupille de plaquette 1 Desserrer lors du démontage de l’étrier.
8 Etrier 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
3
1
321

5 - 12
CHAS
EC5A8200

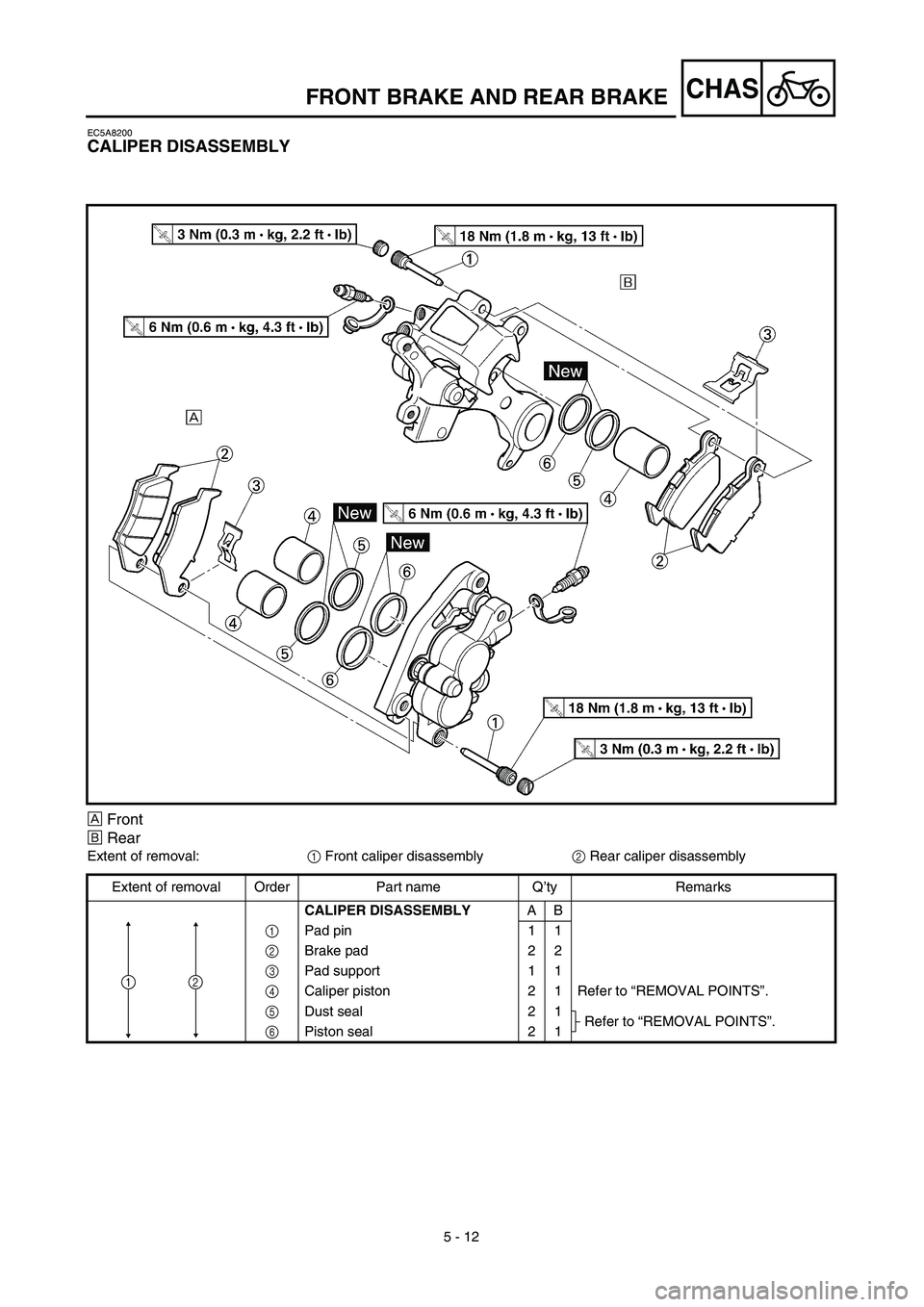

CALIPER DISASSEMBLY
ÅFront
ıRear
Extent of removal:1 Front caliper disassembly2 Rear caliper disassembly
Extent of removal Order Part name Q’ty Remarks
CALIPER DISASSEMBLYAB
1 Pad pin 1 1
2 Brake pad 2 2
3 Pad support 1 1
4 Caliper piston 2 1 Refer to “REMOVAL POINTS”.
5 Dust seal 2 1
Refer to “REMOVAL POINTS”.
6 Piston seal 2 1
12
FRONT BRAKE AND REAR BRAKE
