4 - 30
ENG
CULASSE
ZYLINDERKOPF
PRÜFUNG
Zylinderkopf
1. Entfernen:
Ölkohleablagerungen (im Brennraum)
Einen abgerundeten Schaber verwen-
den.
HINWEIS:
Keine scharfkantigen Gegenstände benutzen,
um Beschädigungen und Kratzer an folgenden
Stellen zu vermeiden:
Zündkerzenbohrung
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Kratzer/Beschädigungen → Erneuern.
3. Messen:
Zylinderkopf-Verzug
Grenzwert überschritten → Planschlei-
fen.
Zylinderkopf-Verzugsgrenze
unter 0,05 mm
Arbeitsschritte
Lineal und Fühlerlehre über den Zylinder-
kopf legen.
Verzug mit der Fühlerlehre messen.
Ist die Verzugsgrenze überschritten, den
Zylinderkopf planschleifen.
Den Zylinderkopf mit Naßschleifpapier (Kör-
nung 400–600) auf einer planen Platte in
einer Achterbewegung abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals drehen, um
eine ebene Oberfläche zu gewährleisten.

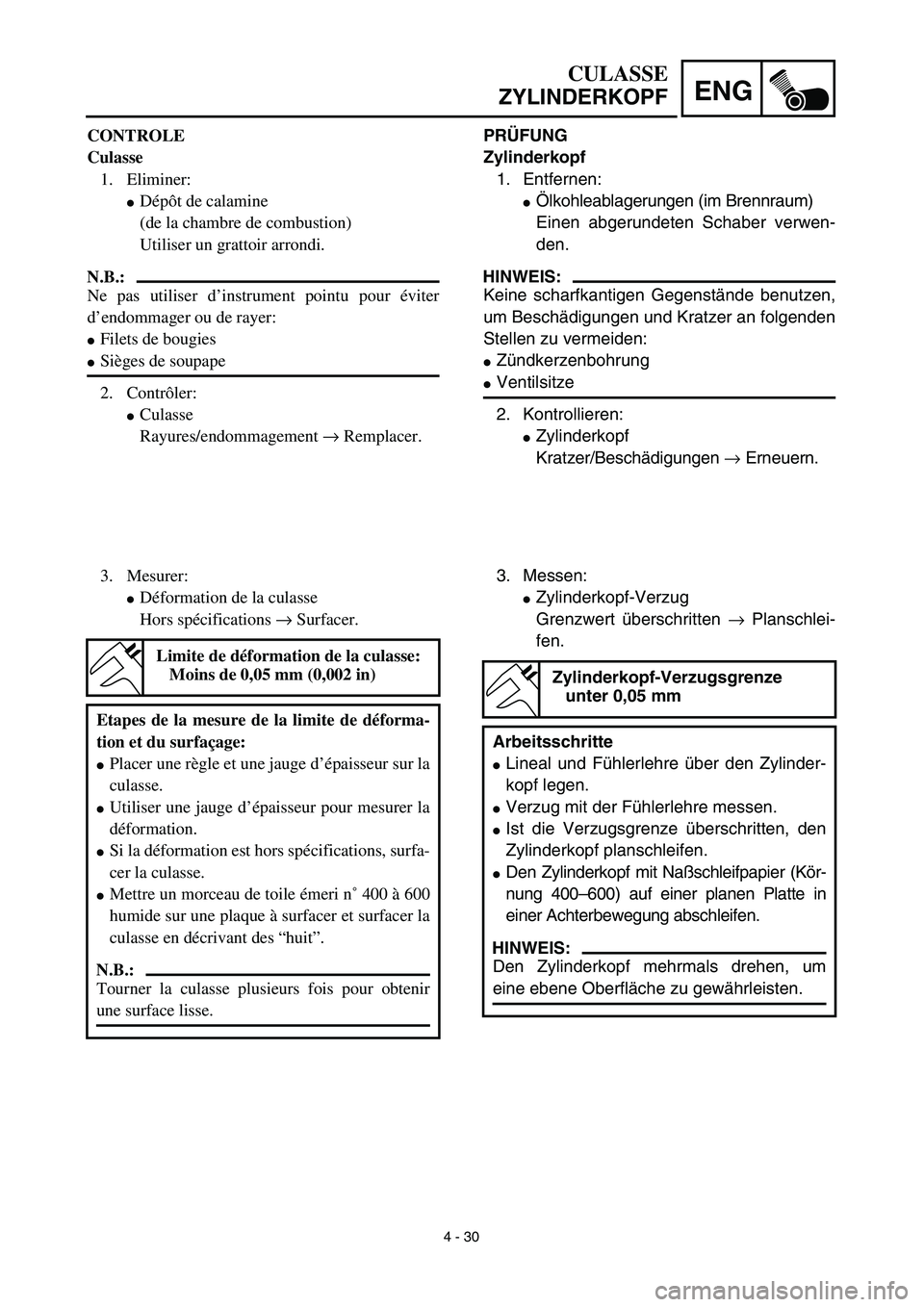

CONTROLE
Culasse
1. Eliminer:
Dépôt de calamine
(de la chambre de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour éviter
d’endommager ou de rayer:
Filets de bougies
Sièges de soupape
2. Contrôler:
Culasse
Rayures/endommagement → Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Surfacer.
Limite de déformation de la culasse:
Moins de 0,05 mm (0,002 in)
Etapes de la mesure de la limite de déforma-
tion et du surfaçage:
Placer une règle et une jauge d’épaisseur sur la
culasse.
Utiliser une jauge d’épaisseur pour mesurer la
déformation.
Si la déformation est hors spécifications, surfa-
cer la culasse.
Mettre un morceau de toile émeri n˚ 400 à 600
humide sur une plaque à surfacer et surfacer la
culasse en décrivant des “huit”.
N.B.:
Tourner la culasse plusieurs fois pour obtenir
une surface lisse.

4 - 31
ENGCYLINDER HEAD

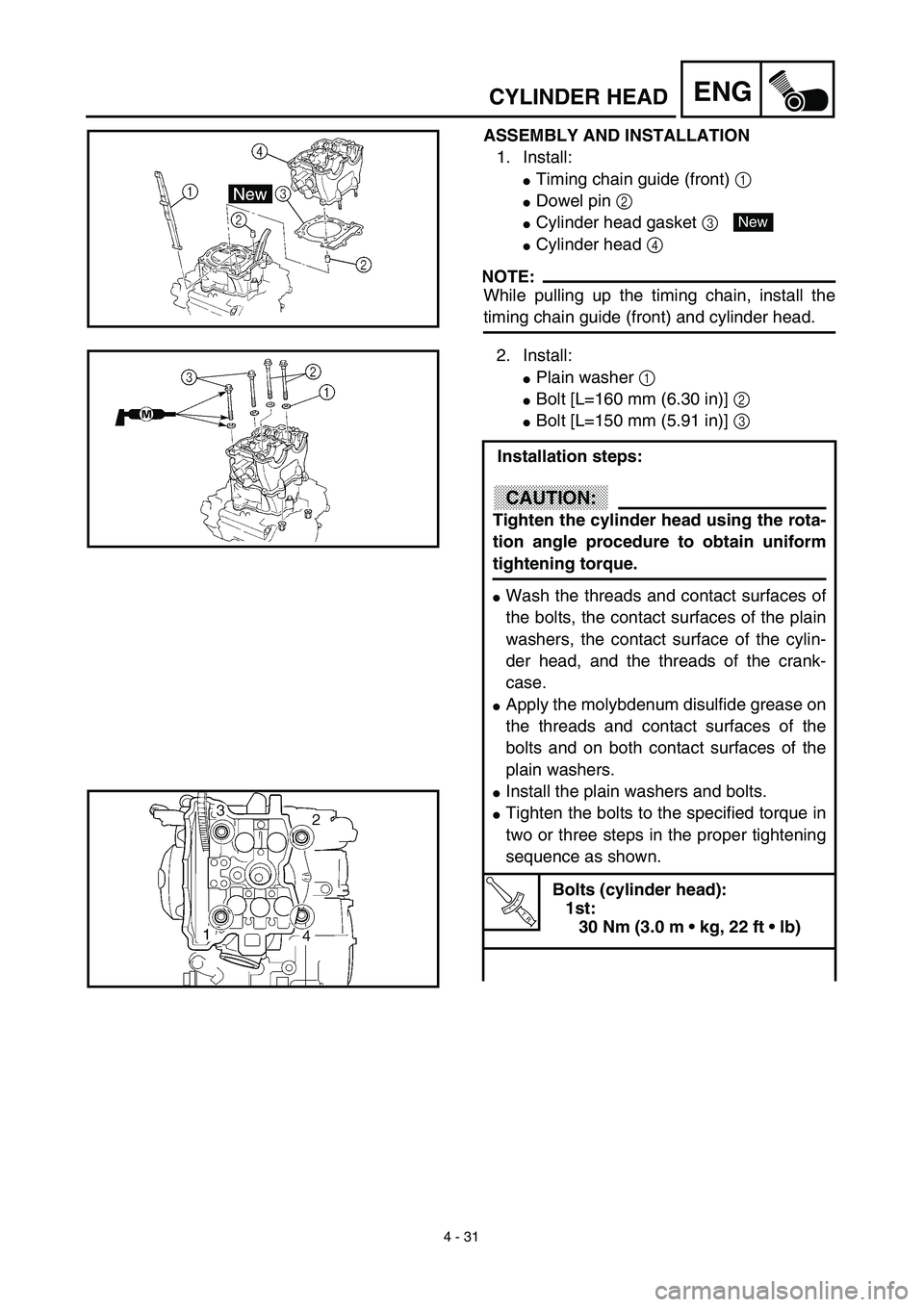

ASSEMBLY AND INSTALLATION
1. Install:
Timing chain guide (front) 1
Dowel pin 2
Cylinder head gasket 3
Cylinder head 4
NOTE:
While pulling up the timing chain, install the
timing chain guide (front) and cylinder head.
New
2. Install:
Plain washer 1
Bolt [L=160 mm (6.30 in)] 2
Bolt [L=150 mm (5.91 in)] 3
Installation steps:
CAUTION:
Tighten the cylinder head using the rota-
tion angle procedure to obtain uniform
tightening torque.
Wash the threads and contact surfaces of
the bolts, the contact surfaces of the plain
washers, the contact surface of the cylin-
der head, and the threads of the crank-
case.
Apply the molybdenum disulfide grease on
the threads and contact surfaces of the
bolts and on both contact surfaces of the
plain washers.
Install the plain washers and bolts.
Tighten the bolts to the specified torque in
two or three steps in the proper tightening
sequence as shown.
T R..
Bolts (cylinder head):
1st:
30 Nm (3.0 m • kg, 22 ft • lb)

4 - 31
ENG
ZUSAMMENBAU UND MONTAGE
1. Montieren:
Steuerkettenführung (vorne) 1
Paßstift 2
Zylinderkopfdichtung 3
Zylinderkopf 4
HINWEIS:
Die Steuerkette hochziehen, und während sie
hochgezogen wird die Steuerkettenführung
(vorne) und den Zylinderkopf einbauen.
2. Montieren:
Flache Unterlegscheibe 1
Schraube [L=160 mm] 2
Schraube [L=150 mm] 3
Montageschritte
ACHTUNG:
Den Zylinderkopf mit dem Drehwinkel-
verfahren festziehen, um ein gleichmäßi-
ges Anzugsmoment zu erhalten.
Die Gewinde und Kontaktflächen von
Schrauben, die Kontaktflächen von fla-
chen Unterlegscheiben, die Kontaktfläche
des Zylinderkopfs und die Gewinde des
Kubelgehäuses reinigen.
Molybdändisulfidfett auf das Gewinde und
die Kontaktflächen der Schrauben und auf
beide Kontaktflächen der flachen Unter-
legscheiben auftragen.
Die flachen Unterlegscheibeen und
Schrauben einbauen.
Die Schrauben in zwei oder drei Schritten
in der richtigen Anzugsreihenfolge festzie-
hen, wie in der Abbildung gezeigt.
T R..
Schrauben (Zylinderkopf)
1.:
30 Nm (3,0 m • kg)
New
CULASSE
ZYLINDERKOPF

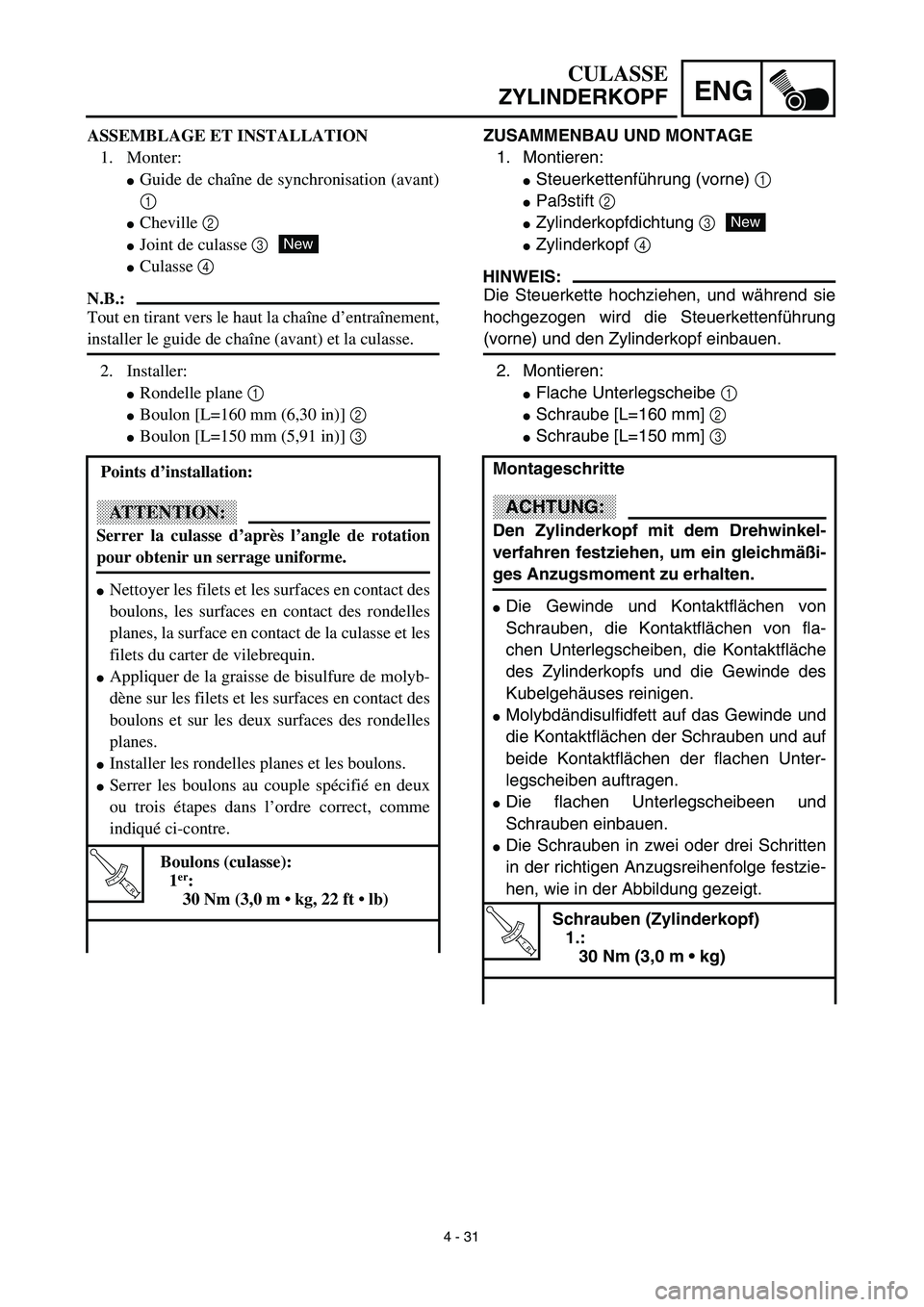

ASSEMBLAGE ET INSTALLATION
1. Monter:
Guide de chaîne de synchronisation (avant)
1
Cheville 2
Joint de culasse 3
Culasse 4
N.B.:
Tout en tirant vers le haut la chaîne d’entraînement,
installer le guide de chaîne (avant) et la culasse.
2. Installer:
Rondelle plane 1
Boulon [L=160 mm (6,30 in)] 2
Boulon [L=150 mm (5,91 in)] 3
Points d’installation:
ATTENTION:
Serrer la culasse d’après l’angle de rotation
pour obtenir un serrage uniforme.
Nettoyer les filets et les surfaces en contact des
boulons, les surfaces en contact des rondelles
planes, la surface en contact de la culasse et les
filets du carter de vilebrequin.
Appliquer de la graisse de bisulfure de molyb-
dène sur les filets et les surfaces en contact des
boulons et sur les deux surfaces des rondelles
planes.
Installer les rondelles planes et les boulons.
Serrer les boulons au couple spécifié en deux
ou trois étapes dans l’ordre correct, comme
indiqué ci-contre.
T R..
Boulons (culasse):
1er:
30 Nm (3,0 m • kg, 22 ft • lb)
New

4 - 32
ENG
Remove the bolts.
Again apply the molybdenum disulfide
grease on the threads and contact sur-
faces of the bolts and on both contact sur-
faces of the plain washers.
Retighten the bolts.
NOTE:
Tighten the bolts to the specified torque in
two or three steps in the proper tightening
sequence as shown.
T R..
Bolts (cylinder head):
2nd:
20 Nm (2.0 m • kg, 14 ft • lb)
Put a mark on the corner 1 of the bolt
(cylinder head) and the cylinder head 2
as shown.
NOTE:
Tighten the bolts 90˚ in each of the two
steps to reach the specified angle of 180˚ in
the proper tightening sequence as shown.
T R..
Bolts (cylinder head):
Final:
Specified angle 180˚
1
2
180˚
3. Install:
Nut (cylinder head) 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Copper washer 1
Oil delivery pipe 2
Union bolt (M8) 3
Union bolt (M10) 4
New
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
CYLINDER HEAD

4 - 32
ENG
Die Schrauben entfernen.
Molybdändisulfidfett ernaut auf das
Gewinde und die Kontaktflächen der
Schrauben und auf beide Kontaktflächen
der flachen Unterlegscheiben auftragen.
Die Schrauben erneut festziehen.
HINWEIS:
Die Schrauben in zwei oder drei Schritten in
der richtigen Anzugsreihenfolge festziehen,
wie in der Abbildung gezeigt.
T R..
Schrauben (Zylinderkopf):
2.:
20 Nm (2,0 m • kg)
Eine Markierung auf Ecke 1 der
Schraube (Zylinderkopf) und den Zylinder-
kopf 2 auftragen, wie in der Abbildung
gezeigt.
HINWEIS:
Die Schrauben in jedem der beiden Schritte
um 90° festziehen, um den Sollwinkel von
180° in der richtigen Anzugsreihenfolge wie
gezeigt zu erhalten.
T R..
Schrauben (Zylinderkopf)
Endgültig:
Sollwinkel 180°
3. Montieren:
Muttern (Zylinderkopf) 1
T R..10 Nm (1,0 m · kg)
4. Montieren:
Kupferunterlegscheibe 1
Ölzuführleitung 2
Hohlschraube (M8) 3
Hohlschraube (M10) 4
New
T R..18 Nm (1,8 m · kg)
T R..20 Nm (2,0 m · kg)
CULASSE
ZYLINDERKOPF
Retirer les boulons.
Appliquer de la graisse de bisulfure de molyb-
dène sur les filets et les surfaces en contact des
boulons et sur les deux surfaces des rondelles
planes.
Resserrer les boulons.
N.B.:
Serrer les boulons au couple spécifié en deux ou
trois étapes dans l’ordre correct, comme indiqué
ci-contre.
T R..
Boulons (culasse):
2e:
20 Nm (2,0 m • kg, 14 ft • lb)
Marquer le coin 1 du boulon (culasse) et la
culasse 2 comme indiqué ci-contre.
N.B.:
Serrer les boulons à 90° à chacune des deux éta-
pes pour atteindre l’angle spécifié de 180° dans
l’ordre correct, comme indiqué ci-contre.
T R..
Boulons (culasse):
Final:
Angle spécifié 180°
3. Installer:
Ecrou (culasse) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Rondelle de cuivre 1
Tuyau d’alimentation en huile 2
Boulon-raccord (M8) 3
Boulon-raccord (M10) 4
New
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

4 - 33
ENGVALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
VALVES AND VALVE SPRINGS
Extent of removal:1 Valve removal
Extent of removal Order Part name Q’ty Remarks
VALVES AND VALVE SPRINGS
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Valve lifter 5
Use special tool.
Refer to “REMOVAL POINTS”. 2 Adjusting pad 5
3 Valve cotter 10
4 Valve retainer 5
5 Valve spring 5
6 Stem seal 5
7 Valve spring seat 5
8 Exhaust valve 2
9 Intake valve 3
1

ENG
4 - 33
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Demontage-Arbeiten:1 Ventile demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN
DEMONTIEREN
Vorbereitung für den
AusbauZylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Tassenstößel 5
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 2 Ventilplättchen 5
3 Ventilkeil 10
4 Ventilfederteller 5
5 Ventilfeder 5
6 Ventilschaft-Abdichtung 5
7 Ventilfedersitz 5
8 Auslaßventil 2
9 Einlaßventil 3
1
SOUPAPES ET RESSORTS DE SOUPAPE
SOUPAPES ET RESSORTS DE SOUPAPE
Organisation de la dépose:1 Dépose de la soupape
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES SOUPAPES ET
DES RESSORTS DE SOUPAPE
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Poussoir de soupape 5
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 2 Cale de réglage 5
3 Clavette de soupape 10
4 Arrêtoir de soupape 5
5 Ressort de soupape 5
6 Joint d’étanchéité de queue 5
7Siège de ressort de soupape 5
8 Soupape d’échappement 2
9 Soupape d’admission (centre) 3
1

4 - 34
ENGVALVES AND VALVE SPRINGS
REMOVAL POINTS
1. Remove:
Valve lifters 1
Pads 2
NOTE:
Identify each lifter 1 and pad 2 position very
carefully so that they can be reinstalled in their
original place.
2. Check:
Valve sealing
Leakage at the valve seat → Inspect
the valve face, valve seat and valve
seat width.
Checking steps:
Pour a clean solvent 1 into the intake and
exhaust ports.
Check that the valve seals properly.
There should be no leakage at the valve
seat 2.
3. Remove:
Valve cotters
NOTE:
Attach a valve spring compressor 1 between
the valve spring retainer and the cylinder head
to remove the valve cotters.
Valve spring compressor:
YM-4019/90890-04019
