4 - 82
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
AUSBAU
Antriebsritzel
1. Demontieren:
Mutter (Antriebsritzel) 1
Sicherungsscheibe 2
HINWEIS:
Die Lasche der Sicherungsscheibe umbiegen.
Beim Lockern der Mutter die Hinterradbrem-
se betätigen.
2. Demontieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
ausbauen.
Motor demontieren
1. Demontieren:
Schwingenachse 1
HINWEIS:
Durch Herausziehen der Schwingenachse
wird die Schwinge gelöst. Um dies zu vermei-
den, eine Schraube gleichen Durchmessers
an der anderen Seite einstecken.
2. Demontieren:
Motor 1
(von der rechten Seite)
HINWEIS:
Sicherstellen, daß zuvor alle Steckverbinder,
Schläuche und Seilzüge gelöst worden sind. POINTS DE DEPOSE
Pignon d’entraînement
1. Déposer:
Ecrou (pignon d’entraînement) 1
Rondelle-frein 2
N.B.:
Redresser la languette de la rondelle-frein.
Desserrer l’écrou tout en actionnant le frein
arrière.
2. Déposer:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Déposer le pignon d’entraînement avec la chaîne de
transmission.
Dépose du moteur
1. Déposer:
Axe de pivot 1
N.B.:
Si l’on sort complètement l’axe de pivot, le bras
oscillant va tomber. Si possible, introduire une tige
de diamètre équivalent de l’autre côté du bras pour
le soutenir.
2. Déposer:
Moteur 1
Du côté droit.
N.B.:
Vérifier que les coupleurs, tuyaux et câbles sont
déconnectés.

4 - 83
ENGENGINE REMOVAL
EC4M5000
ASSEMBLY AND INSTALLATION
Engine installation
1. Install:
Engine 1
Install the engine from right side.
Pivot shaft 2
Engine mounting bolt (lower) 3
Engine lower bracket 4
Bolt (engine bracket) 5
Engine mounting bolt (front) 6
Engine upper bracket (right) 7
Engine upper bracket (left) 8
Bolt (engine bracket) 9
Engine mounting bolt (upper) 0
Engine skid plate (front) A
Bolt (engine skid plate) B
NOTE:
Apply the molybdenum disulfide grease on the
pivot shaft.
EC4M5211
Brake pedal
1. Install:
Spring
Brake pedal 1
O-ring 2
Bolt (brake pedal) 3
Clip 4
NOTE:
Apply the lithium soap base grease on the
bolt, O-rings and brake pedal bracket.
Install the clip with its stopper portion a fac-
ing inward.
Drive sprocket
1. Install:
Drive sprocket 1
Drive chain 2
NOTE:
Install the drive sprocket together with the
drive chain.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
T R..69 Nm (6.9 m · kg, 50 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..65 Nm (6.5 m · kg, 47 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..55 Nm (5.5 m · kg, 40 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..26 Nm (2.6 m · kg, 19 ft · lb)

4 - 83
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
Motor 1
Von der rechten Seite.
Schwingenachse 2
Schraube (unten) 3
Motorhalterung (unten) 4
Schraube (Motorhalterung) 5
Schraube (vorn) 6
Motorhalterung (rechts) 7
Motorhalterung (links) 8
Schraube (Motorhalterung) 9
Schraube (oben) 0
Motorschutzblech (vorn) A
Schraube (Motorschutzblech) B
HINWEIS:
Das Molybdändisulfidöl auf die Drehwelle auf-
tragen.
Fußbremshebel
1. Montieren:
Feder
Fußbremshebel 1
O-Ring 2
Schraube (Fußbremshebel) 3
Clip 4
HINWEIS:
Lithiumfett auf Schraube, O-Ringe und Fuß-
bremshebel-Halterung auftragen.
Den Clip so einsetzen, daß der Anschlag a
nach innen weist.
Antriebsritzel
1. Montieren:
Antriebsritzel 1
Antriebskette 2
HINWEIS:
Antriebsritzel und Antriebskette gleichzeitig
montieren.
T R..85 Nm (8,5 m · kg)
T R..69 Nm (6,9 m · kg)
T R..34 Nm (3,4 m · kg)
T R..65 Nm (6,5 m · kg)
T R..55 Nm (5,5 m · kg)
T R..55 Nm (5,5 m · kg)
T R..10 Nm (1,0 m · kg)
New
T R..26 Nm (2,6 m · kg)
ASSEMBLAGE ET MONTAGE
Montage du moteur
1. Monter:
Moteur 1
Monter le moteur par le côté droit.
Arbre de pivot 2
Boulon de montage du moteur (inférieur)
3
Support du moteur (inférieur) 4
Boulon (support de moteur) 5
Boulon de montage du moteur (avant) 6
Support supérieur du moteur (droite) 7
Support supérieur du moteur (gauche) 8
Boulon (support du moteur) 9
Boulon de montage du moteur (supérieur)
0
Protection du moteur (avant) A
Boulon (protection du moteur) B
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur l’axe du pivot.
Pédale de frein
1. Monter:
Ressort
Pédale de frein 1
Joint torique 2
Boulon (pédale de frein) 3
Agrafe 4
N.B.:
Appliquer de la graisse à base de savon au
lithium sur le boulon, les joints toriques et le sup-
port de pédale de frein.
Mettre pagrate avec la butée a tournée vers
l’intérieur.
Pignon d’entraînement
1. Monter:
Pignon d’entraînement 1
Chaîne de transmission 2
N.B.:
Monter le pignon d’entraînement avec la chaîne de
transmission.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
T R..69 Nm (6,9 m · kg, 50 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..65 Nm (6,5 m · kg, 47 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..55 Nm (5,5 m · kg, 40 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..26 Nm (2,6 m · kg, 19 ft · lb)

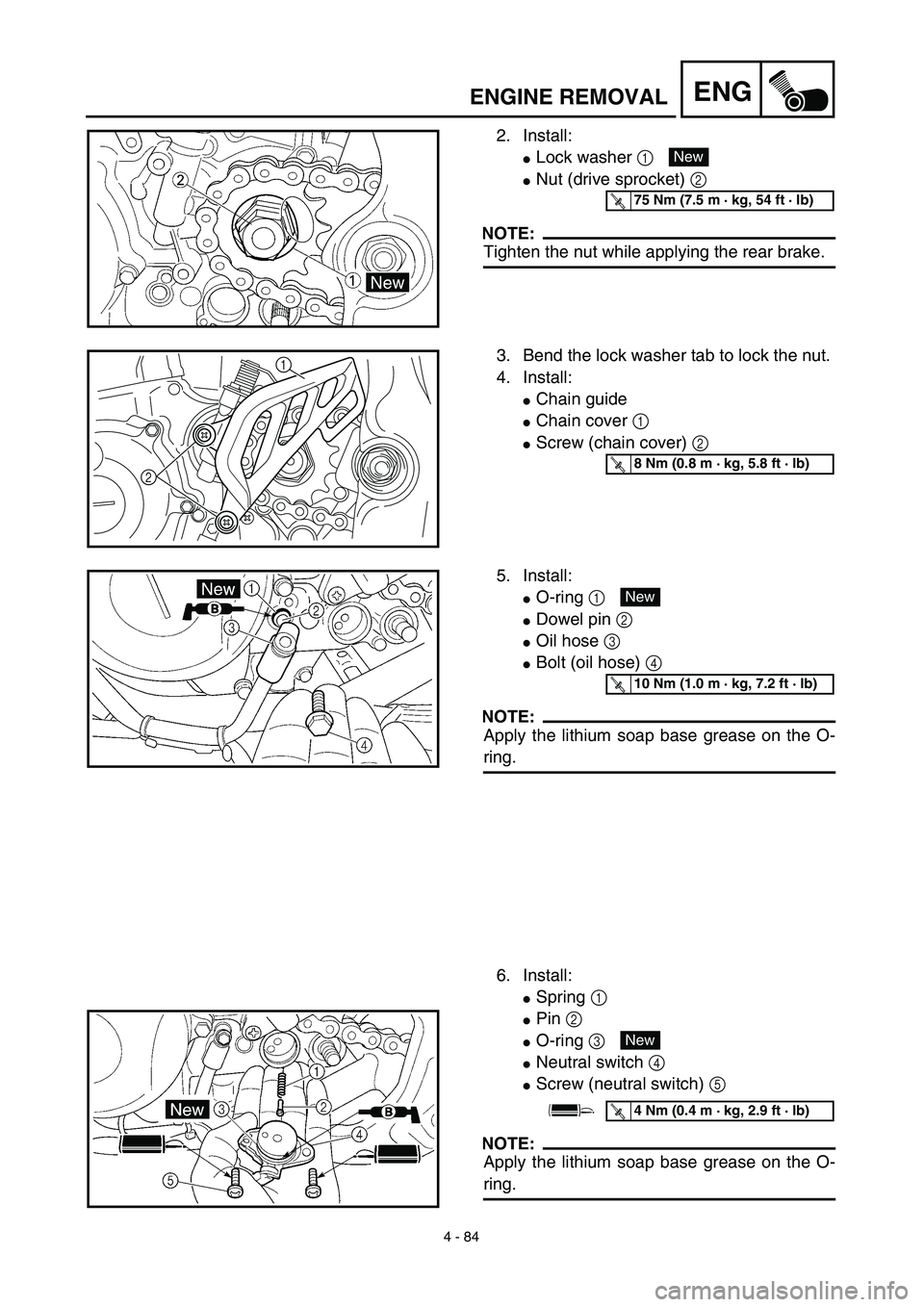

4 - 84
ENGENGINE REMOVAL
2. Install:
Lock washer 1
Nut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
3. Bend the lock washer tab to lock the nut.
4. Install:
Chain guide
Chain cover 1
Screw (chain cover) 2
21T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
5. Install:
O-ring 1
Dowel pin 2
Oil hose 3
Bolt (oil hose) 4
NOTE:
Apply the lithium soap base grease on the O-
ring.
6. Install:
Spring 1
Pin 2
O-ring 3
Neutral switch 4
Screw (neutral switch) 5
NOTE:
Apply the lithium soap base grease on the O-
ring.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

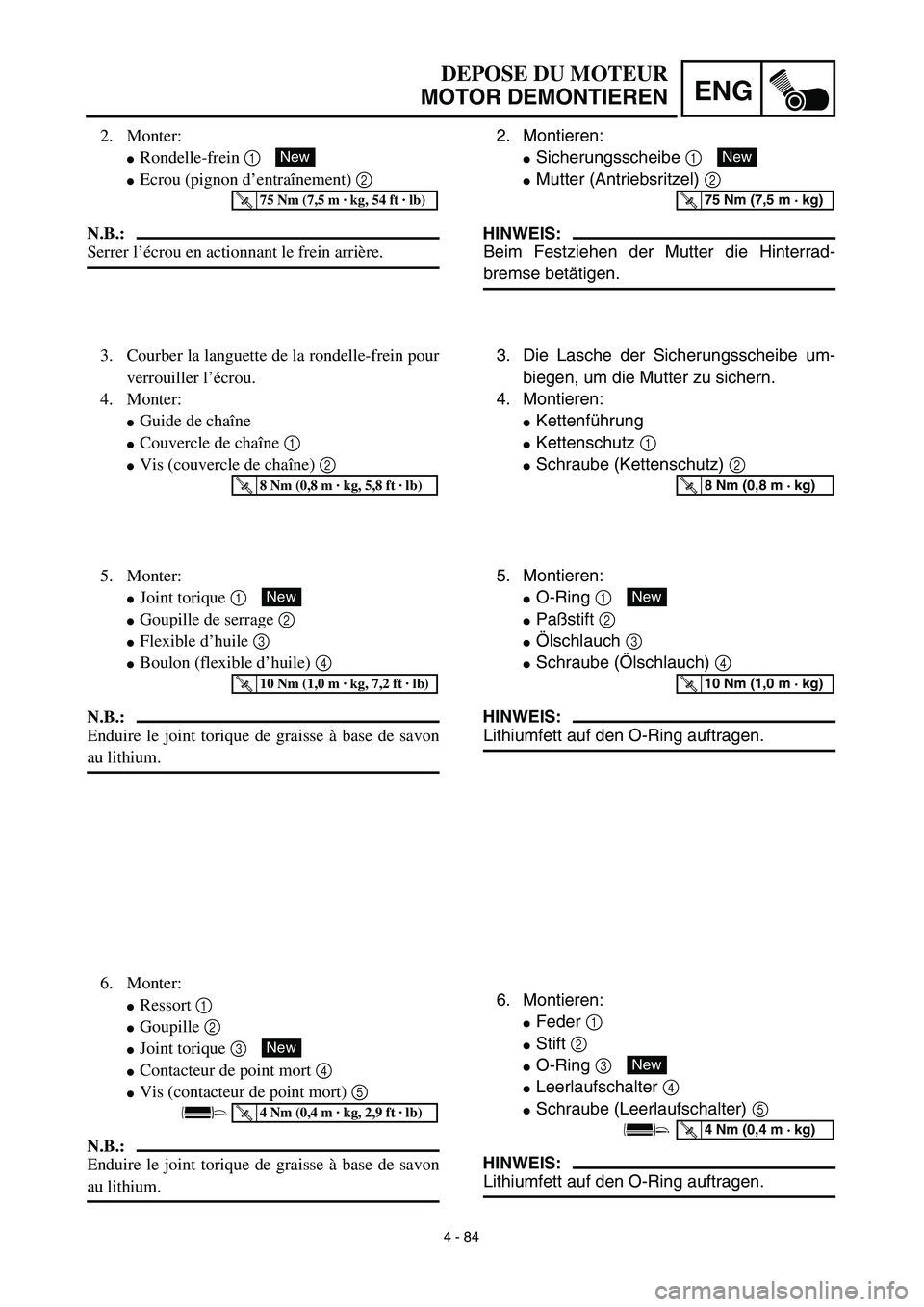

4 - 84
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
2. Montieren:
Sicherungsscheibe 1
Mutter (Antriebsritzel) 2
HINWEIS:
Beim Festziehen der Mutter die Hinterrad-
bremse betätigen.
New
T R..75 Nm (7,5 m · kg)
3. Die Lasche der Sicherungsscheibe um-
biegen, um die Mutter zu sichern.
4. Montieren:
Kettenführung
Kettenschutz 1
Schraube (Kettenschutz) 2
T R..8 Nm (0,8 m · kg)
5. Montieren:
O-Ring 1
Paßstift 2
Ölschlauch 3
Schraube (Ölschlauch) 4
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
6. Montieren:
Feder 1
Stift 2
O-Ring 3
Leerlaufschalter 4
Schraube (Leerlaufschalter) 5
HINWEIS:
Lithiumfett auf den O-Ring auftragen.
New
T R..10 Nm (1,0 m · kg)
New
T R..4 Nm (0,4 m · kg)
2. Monter:
Rondelle-frein 1
Ecrou (pignon d’entraînement) 2
N.B.:
Serrer l’écrou en actionnant le frein arrière.
New
T R..75 Nm (7,5 m · kg, 54 ft · lb)
3. Courber la languette de la rondelle-frein pour
verrouiller l’écrou.
4. Monter:
Guide de chaîne
Couvercle de chaîne 1
Vis (couvercle de chaîne) 2
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
5. Monter:
Joint torique 1
Goupille de serrage 2
Flexible d’huile 3
Boulon (flexible d’huile) 4
N.B.:
Enduire le joint torique de graisse à base de savon
au lithium.
6. Monter:
Ressort 1
Goupille 2
Joint torique 3
Contacteur de point mort 4
Vis (contacteur de point mort) 5
N.B.:
Enduire le joint torique de graisse à base de savon
au lithium.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

4 - 85
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:1 Crankcase separation2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE SEPARATION
Preparation for removal Engine Refer to “ENGINE REMOVAL” section.
Piston Refer to “CYLINDER AND PISTON” sec-
tion.
Balancer Refer to “BALANCER” section.
Kick axle assembly
Refer to “KICK AXLE AND SHIFT
SHAFT” section.
Segment
Stator Refer to “CDI MAGNETO” section.
1 Timing chain guide (rear) 1
2 Timing chain 1
3 Bolt (50 mm) 6
Refer to “REMOVAL POINTS”. 4 Bolt (60 mm) 3
5 Bolt (75 mm) 3
6 Hose guide 1
7 Clutch cable holder 1
8 Crankcase (right) 1
9 Crankcase (left) 1
21

ENG
4 - 85
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
Demontage-Arbeiten:1 Kurbelgehäusehälften trennen2 Kurbel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
KURBELGEHÄUSE AUFTREN-
NEN
Vorbereitung für den
AusbauMotor Siehe unter “MOTOR DEMONTIEREN”.
Kolben Siehe unter “ZYLINDER UND KOLBEN”.
Ausgleichswelle Siehe unter “AUSGLEICHSWELLE”.
Kickstarter Siehe unter “KICKSTARTERWELLE
UND SCHALTWELLE”.
Segment
StatorSiehe unter “CDI-SCHWUNGRAD-
MAGNETZÜNDER”.
1 Steuerkettenschiene (hinten) 1
2 Steuerkette 1
3 Schraube (50 mm) 6
Siehe unter “AUSBAU”. 4 Schraube (60 mm) 3
5 Schraube (75 mm) 3
6 Kabelführung 1
7 Kupplungszug-Halterung 1
8 Kurbelgehäusehälfte (rechts) 1
9 Kurbelgehäusehälfte (links) 1
21
CARTER ET VILEBREQUIN
CARTER ET VILEBREQUIN
Organisation de la dépose:1 Séparation du carter2 Dépose du carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
SEPARATION DE CARTER
Préparation à la dépose Moteur Se reporter à la section “DEPOSE DU
MOTEUR”.
Piston Se reporter à la section “CYLINDRE ET
PISTON”.
Balancier Se reporter à la section “BALANCIER”.
Ensemble d’axe de démarreur au
piedSe reporter à la section “AXE DE DEMAR-
REUR AU PIED ET ARBRE DE SELEC-
TEUR”.
Barillet
Stator Se reporter à la section “MAGNETO CDI”.
1 Guide de chaîne de distribution (arrière) 1
2 Chaîne de distribution 1
3 Boulon (50 mm) 6
Se reporter à “POINTS DE DEPOSE”. 4 Boulon (60 mm) 3
5 Boulon (75 mm) 3
6 Guide de flexible 1
7 Support de câble d’embrayage 1
8 Carter (droit) 1
9 Carter (gauche) 1
21

4 - 86
ENGCRANKCASE AND CRANKSHAFT
Extent of removal Order Part name Q’ty Remarks
10 Oil strainer 1
11 Oil delivery pipe 2 1
12 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2
