SPEC
2 - 24
CHEMINEMENT DES CABLES
KABELFÜHRUNG
1Hauptzylinder
2Bremsschlauchhalter
3Bremsschlauch
ÅDen Bremsschlauch so einbauen, daß der Röh-
renteil wie gezeigt liegt und leicht den Vorsprung
am Bremssattel berührt.
ıDen Bremsschlauch durch die Bremsschlauch-
halter führen.
ÇWenn er Bremsschlauch die Feder berührt (hin-
terer Stoßdämpfer), die Verdrehung korrigieren.
ÎDen Bremsschlauch so einbauen, daß der Röh-
renteil wie gezeigt liegt und leicht den Vorsprung
am Hauptzylinder berührt. 1Maître-cylindre
2Support de flexible de frein
3Tuyau de frein
ÅInstaller le flexible de frein de sorte que la partie
tuyau soit dirigée comme indiqué et touche légère-
ment la saillie sur l’étrier.
ıFaire passer le flexible de frein dans les supports de
flexible de frein.
ÇSi le flexible de frein touche le ressort (amortisseur
arrière), corriger sa courbure.
ÎInstaller le flexible de frein de sorte que la partie du
tuyau soit orientée comme indiqué et touche légère-
ment la projection sur le maître-cylindre.

2 - 25
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Fuel tank breather hose
3Clamp
4Clutch cable
5Hot starter cable
6“ENGINE STOP” button lead
7Brake hose
8Hose guideÅFasten the “ENGINE STOP” but-
ton lead to the handlebar with the
plastic band.
ıPass the brake hose in front of the
number plate.
ÇPass the hot starter cable, clutch
cable and throttle cables through
the cable guide.
*Decompression cable (supplied
for Europe and optional for other
destinations)
1
23
4
5
6
7
83
6 Å
Çı
40˚±10˚
A
A
*

SPEC
2 - 25
CHEMINEMENT DES CABLES
KABELFÜHRUNG
1Gaszug
2Dekompressionszug
3Kabelbinder
4Kupplungszug
5Heißstarterseilzug
6Motorstoppschalter-Kabel
7Bremsschlauch
8Kabelführung
ÅDas Motorstoppschalter-Kabel mit mehrf. ver-
wendb. Kabelbinder am Lenker befestigen.
ıDen Bremsschlauch vor dem Nummernschild
führen.
ÇDen Heißstarter-Seilzug, den Kupplungsseilzug
und die Gasseilzüge durch die Kabelführung
verlegen.
*Dekompressionsseilzug (mitgeliefert für Europa
und optional für andere Bestimmungsgebiete) 1Câble d’accélération
2Câble du décompresseur
3Bride
4Câble d’embrayage
5Câble de démarreur à chaud
6Fil de bouton d’arrêt du moteur “ENGINE STOP”
7Tuyau de frein
8Guide de flexible
ÅFixer le fil de bouton d’arrêt du moteur “ENGINE
STOP” au guidon à l’aide d’une attache en plastique.
ıFaire passer le tuyau de frein par-devant la plaque de
numéro.
ÇFaire passer le câble du démarreur à chaud, le câble
d’embrayage et les câbles d’embrayage par le guide
de câble.*Câble de décompression (fourni pour l’Europe et en
option pour les autres pays)

3 - 1
INSP
ADJ

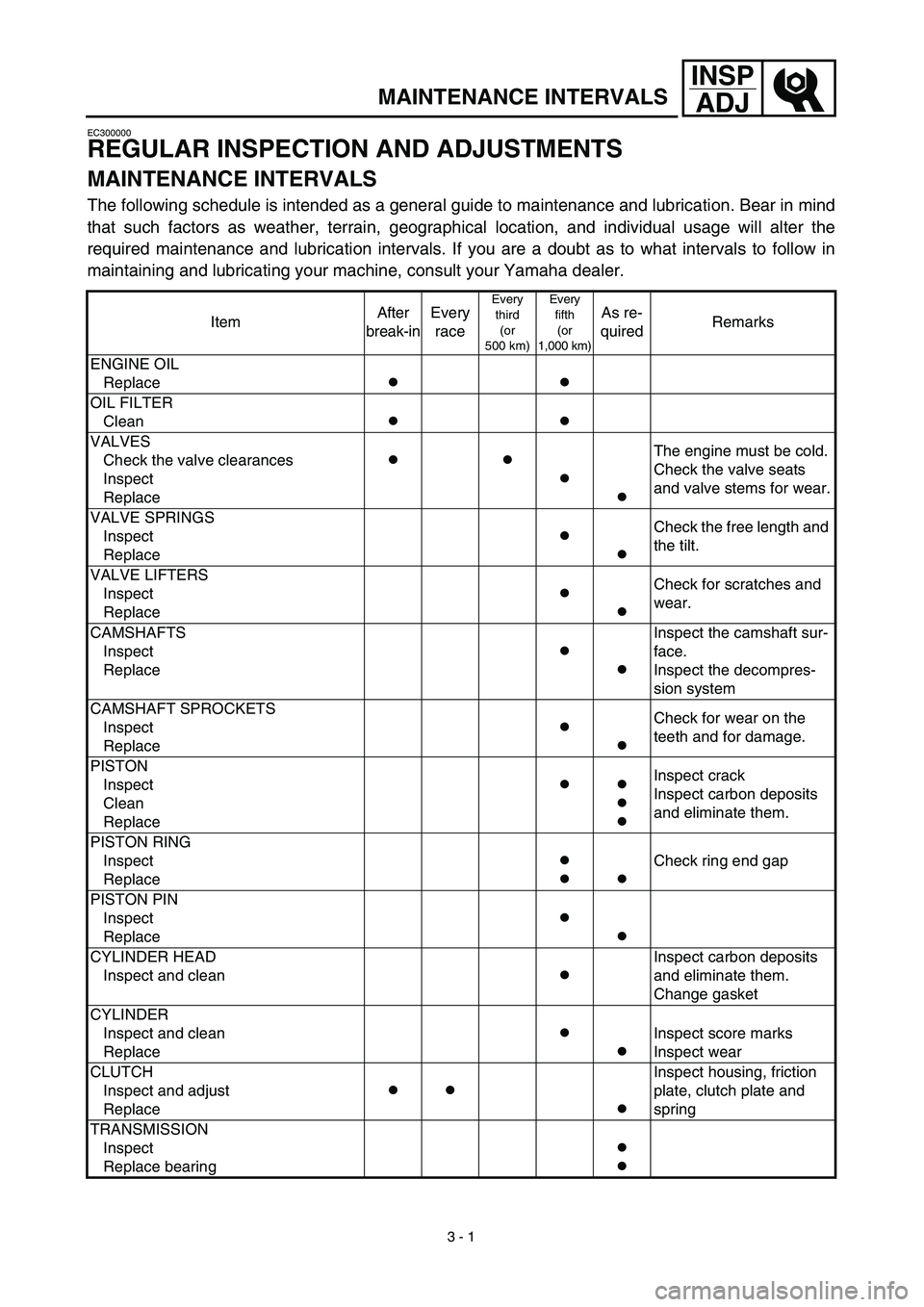

MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks
ENGINE OIL
Replace
●

●

OIL FILTER
Clean
●●

VALVES
Check the valve clearances
Inspect
Replace
●

●

●

●
The engine must be cold.
Check the valve seats
and valve stems for wear.
VALVE SPRINGS
Inspect
Replace
●

●
Check the free length and
the tilt.
VALVE LIFTERS
Inspect
Replace
●

●
Check for scratches and
wear.
CAMSHAFTS
Inspect
Replace
●

●
Inspect the camshaft sur-
face.
Inspect the decompres-
sion system
CAMSHAFT SPROCKETS
Inspect
Replace
●

●
Check for wear on the
teeth and for damage.
PISTON
Inspect
Clean
Replace
●

●

●

●
Inspect crack
Inspect carbon deposits
and eliminate them.
PISTON RING
Inspect
Replace
●

●

●
Check ring end gap
PISTON PIN
Inspect
Replace
●

●

CYLINDER HEAD
Inspect and clean
●
Inspect carbon deposits
and eliminate them.
Change gasket
CYLINDER
Inspect and clean
Replace
●

●
Inspect score marks
Inspect wear
CLUTCH
Inspect and adjust
Replace
●

●

●
Inspect housing, friction
plate, clutch plate and
spring
TRANSMISSION
Inspect
Replace bearing
●

●

3 - 2
INSP
ADJ

MAINTENANCE INTERVALS
SHIFT FORK, SHIFT CAM, GUIDE BAR
Inspect
●
Inspect wear
ROTOR NUT
Retighten
●

●

MUFFLER
Inspect and retighten
Clean
Replace
●

●

●

●
* Whichever comes first
CRANK
Inspect and clean
●

●

CARBURETOR
Inspect, adjust and clean
●

●
When using a high-pres-
sure washer, make sure
that water does not enter
the accelerator pump.
SPARK PLUG
Inspect and clean
Replace
●

●

●

DRIVE CHAIN
Lubricate, slack, alignment
Replace
●

●

●
Use chain lube
Chain slack: 40 ~ 50 mm
(1.6 ~ 2.0 in)
COOLING SYSTEM
Check coolant level and leakage
Check radiator cap operation
Replace coolant
Inspect hoses
●

●

●

●

●
Every two years
OUTSIDE NUTS AND BOLTS
Retighten
●

●
Refer to “STARTING
AND BREAK-IN” section
in the CHAPTER 1.
AIR FILTER
Clean and lubricate
Replace
●

●

●
Use foam air-filter oil or
equivalent oil
OIL FILTER
Replace
●

●

OIL STRAINER (frame)
Clean
●

FRAME
Clean and inspect
●

●

FUEL TANK, COCK
Clean and inspect
●

●

BRAKES
Adjust lever position and pedal height
Lubricate pivot point
Check brake disc surface
Check fluid level and leakage
Retighten brake disc bolts, caliper
bolts, master cylinder bolts and union
bolts
Replace pads
Replace brake fluid
●

●

●

●

●

●

●

●

●

●

●

●
Every one year
FRONT FORKS
Inspect and adjust
Replace oil
Replace oil seal
●

●

●

●

●
Suspension oil “01” ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)
As re-
quiredRemarks


3

3 - 3
INSP
ADJ

MAINTENANCE INTERVALS
FRONT FORK OIL SEAL AND DUST
SEAL
Clean and lube
●

●
Lithium base grease
REAR SHOCK ABSORBER
Inspect and adjust
Lube
Retighten
●

●

●

●

●

(After
rain ride)
● Molybdenum disulfide
grease
CHAIN GUARD AND ROLLERS
Inspect
● ●
SWINGARM
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
RELAY ARM, CONNECTING ROD
Inspect, lube and retighten
● ● Molybdenum disulfide
grease
STEERING HEAD
Inspect free play and retighten
Clean and lube
Replace bearing
● ●
●
● Lithium base grease
TIRE, WHEELS
Inspect air pressure, wheel run-out,
tire wear and spoke looseness
Retighten sprocket bolt
Inspect bearings
Replace bearings
Lubricate
●
●
●
●
●
●
●
Lithium base grease
THROTTLE, CONTROL CABLE
Check routing and connection
Lubricate
●
●
●
● Yamaha cable lube or
SAE 10W-30 motor oil
HOT STARTER, CLUTCH LEVER
Inspect free play
●
ItemAfter
break-inEvery
race
Every
third
(or
500 km)Every
fifth
(or
1,000 km)As re-
quiredRemarks

INSP
ADJ

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES COURANTS
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et la lubrification. Garder à l’esprit
que le temps, le terrain, la situation géographique et l’emploi que l’on fait de Sa machine ont une grande
influence sur les intervalles d’entretien et de lubrification. En cas de doute au sujet des intervalles d’entretien
et de lubrification à adopter, consulter son concessionnaire Yamaha.
PartieAprès
rodageChaque
course
Chaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)
Si
néces-
saireRemarques
HUILE DE MOTEUR
Changer
●●
FILTRE AHUILE
Nettoyer
●●
SOUPAPES
Contrôler le jeu aux soupapes
Contrôler
Changer
●●
●
●
Le moteur doit être froid.
Contrôler l’usure des sièges
et les queues de soupape.
RESSORTS DE SOUPAPE
Contrôler
Changer
●
●
Contrôler la longueur libre et
l’inclinaison.
POUSSOIRS DE SOUPAPE
Contrôler
Changer
●
●
Contrôler s’ils sont griffés
ou usés.
ARBRES A CAMES
Contrôler
Changer
●
●
Contrôler la surface des
arbres à cames.
Inspecter le système de
décompression.
PIGNON D’ARBRE A CAMES
Contrôler
Changer
●
●
S’assurer que les dents ne
sont ni usées ni endomma-
gées.
PISTON
Contrôler
Nettoyer
Changer
●●
●
●
Contrôler s’il n’est pas fendu.
Inspecter les dépôts de cala-
mine et les éliminer.
SEGMENT
Contrôler
Changer
●
●●
Contrôler l’écartement des
extrémités.
AXE DE PISTON
Contrôler
Changer
●
●
CULASSE
Contrôler et nettoyer
●
Inspecter les dépôts de cala-
mine et les éliminer.
Changer le joint.
CYLINDRE
Contrôler et nettoyer
Changer
●
●
Contrôler les marques de
rayures
Contrôler l’usure
EMBRAYAGE
Contrôler et régler
Changer
●●
●
Contrôler la cloche, le dis-
que de friction, le disque
d’embrayage et le ressort.
BOITE DE VITESSE
Contrôler
Changer le roulement
●
●
3 - 1

INSP
ADJ

PROGRAMME D’ENTRETIEN
FOURCHETTE, BARILLET, BARRE DE
GUIDAGE
Contrôler
●
Contrôler l’usure
ECROU DU ROTOR
Resserrer
●●
POT D’ECHAPPEMENT
Contrôler et resserrer
Nettoyer
Changer
●●
●
●
* A la première des deux
échéances
VILEBREQUIN
Contrôler et nettoyer
●●
CARBURATEUR
Contrôler, régler et nettoyer
●●
Lors du lavage à l’eau sous
pression, veiller à ce qu’il
n’y ait pas de pénétration
d’eau dans la pompe d’accé-
lération.
BOUGIE
Contrôler et nettoyer
Changer
●●
●
CHAINE DE TRANSMISSION
Graisser, jeu, alignement
Changer
●●
●
Utiliser du lubrifiant pour
chaîne.
Jeu de la chaîne:
40 à 50 mm (1,6 à 2,0 in)
CIRCUIT DE REFROIDISSEMENT
Contrôler le niveau du liquide de refroi-
dissement et s’il n’y a pas de fuite
Contrôler le fonctionnement du bouchon
de radiateur
Changer le liquide de refroidissement
Contrôler les tuyaux
●●
●●
●
Tous les deux ans
BOULONS ET ECROUS EXTERIEURS
Resserrer
●●
Se reporter à la section
“MISE EN ROUTE ET
RODAGE” du CHAPITRE 1.
FILTRE A AIR
Nettoyer et graisser
Changer
●●
●
Utiliser de l’huile de filtre à
air en mousse ou de l’huile
équivalente.
FILTRE AHUILE
Changer
●●
CREPINE D’HUILE (cadre)
Nettoyer
●
CADRE
Nettoyer et contrôler
●●
RESERVOIR A ESSENCE, ROBINET A
ESSENCE
Nettoyer et contrôler
●●
PartieAprès
rodageChaque
course
Chaque
3ème (ou
500 km)Chaque
5ème (ou
1.000 km)
Si
néces-
saireRemarques
3 - 2
