5 - 48
CHAS
4. Montieren:
Ringmutter 1
Die Ringmutter mit dem Hakenschlüs-
sel 2 festziehen.
Siehe unter “LENKERKOPF KON-
TROLLIEREN UND EINSTELLEN” im
KAPITEL 3.T R..7 Nm (0,7 m · kg)
DIRECTION
LENKKOPF
5. Den Lenkkopf von Anschlag bis Anschlag
auf Leichtgängigkeit prüfen. Bei Schwer-
gängigkeit den Lenkkopf demontieren
und die Lager prüfen.
6. Montieren:
Gabelholme 1
Obere Gabelbrücke 2
HINWEIS:
Die Klemmschrauben der unteren Gabel-
brücke provisorisch festziehen.
Die Klemmschrauben der oberen Gabelbrük-
ke noch nicht festziehen.
7. Montieren:
Beilagscheibe 1
Lenkkopfmutter 2
T R..145 Nm (14,5 m · kg)
8. Nach dem Festziehen der Mutter, den
Lenkkopf auf Leichtgängigkeit prüfen. Bei
Schwergängigkeit die Ringmutter stufen-
weise lösen und nachprüfen.
9. Einstellen:
Position a der oberen Gabelbrücke
Standard-Position a der oberen
Gabelbrücke
0 mm
4. Monter:
Ecrou annulaire 1
Serrer l’écrou annulaire 2 en utilisant la
clé pour écrou annulaire.
Se reporter à la section “CONTROLE ET
REGLAGE DE LA TETE DE FOURCHE”
du CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Vérifier l’axe de direction en le tournant
d’une butée à l’autre. S’il y a un point dur,
retirer l’ensemble axe de direction et inspec-
ter le support de direction.
6. Monter:
Fourche avant 1
Etrier supérieur 2
N.B.:
Serrer le boulon de bridage (té de fourche infé-
rieur) provisoirement.
Ne pas encore serrer le boulon de bridage (té de
fourche supérieur).
7. Monter:
Rondelle ordinaire 1
Ecrou de colonne de direction 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
8. Après avoir serré l’écrou, vérifier si le mou-
vement de la direction est régulier. Sinon,
régler la direction en desserrant petit à petit
l’écrou annulaire.
9. Régler:
Extrémité supérieure de fourche avant a
Extrémité supérieure de fourche
avant (standard) a:
0 mm (0 in)

5 - 49
CHASSTEERING
10. Tighten:
Pinch bolt (handle crown) 1
Pinch bolt (under bracket) 2
ACHTUNG:CAUTION:
Tighten the under bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

5 - 49
CHAS
DIRECTION
LENKKOPF
10. Festziehen:
Klemmschraube (obere Gabelbrücke) 1
Klemmschraube (untere Gabelbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vorschriftsmäßig
festziehen. Nicht zu fest anziehen, um den
Betrieb der Teleskopgabel nicht zu beein-
trächtigen.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)

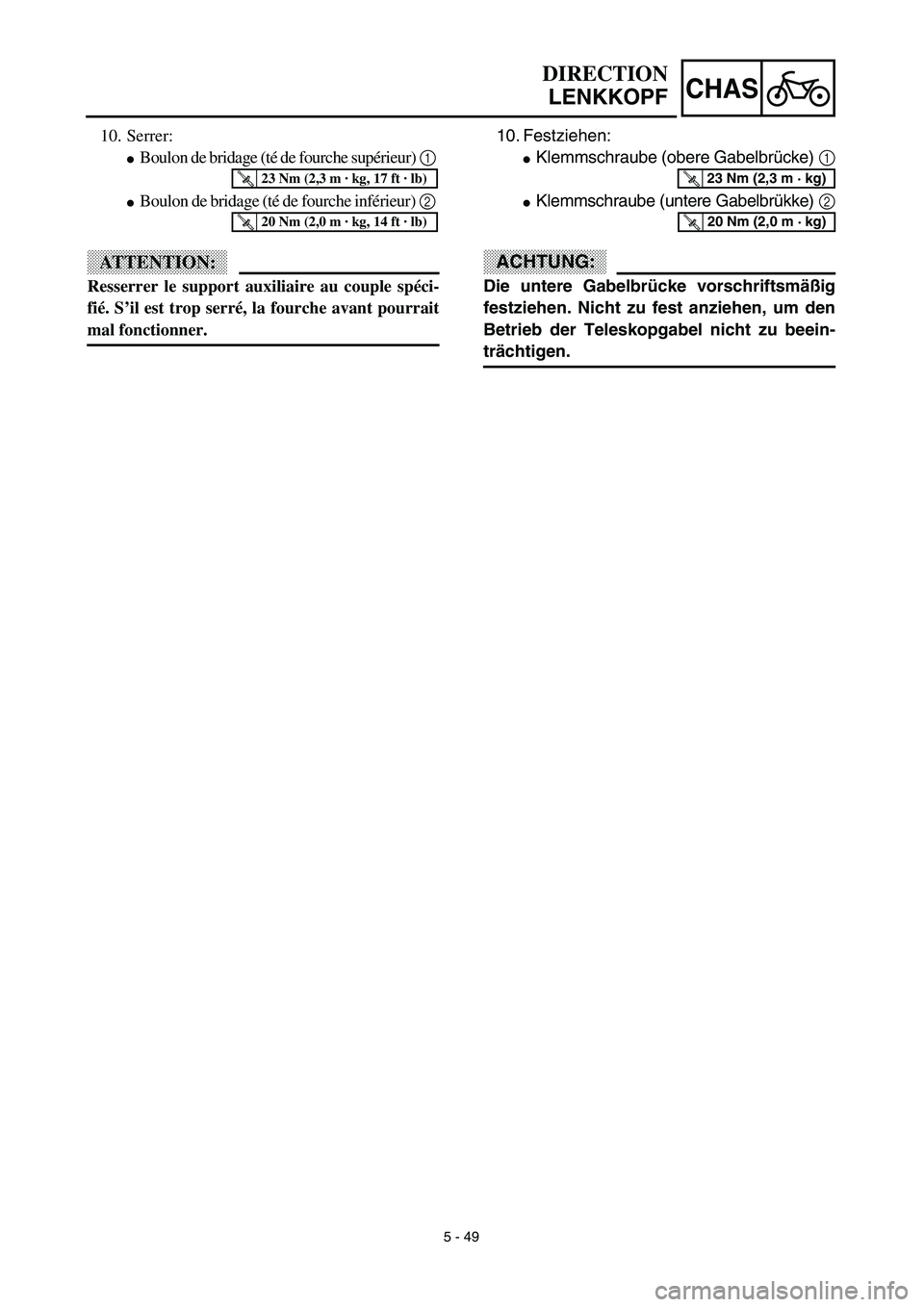

10. Serrer:
Boulon de bridage (té de fourche supérieur) 1
Boulon de bridage (té de fourche inférieur) 2
ATTENTION:
Resserrer le support auxiliaire au couple spéci-
fié. S’il est trop serré, la fourche avant pourrait
mal fonctionner.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

5 - 50
CHASSWINGARM
EC570000
SWINGARM
Extent of removal:1 Swingarm removal
Extent of removal Order Part name Q’ty Remarks
SWINGARM REMOVAL
WARNING
Support the machine securely so there is no
danger of it falling over.
Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Brake hose holder
Rear caliper
Bolt (brake pedal)
Drive chainRefer to “FRONT BRAKE AND REAR
BRAKE” section.
Shift the brake pedal backward.
1 Chain support 1
2 Chain tensioner (lower) 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (connecting rod) 1
5 Pivot shaft 1
6 Swingarm 1
1

5 - 50
CHAS

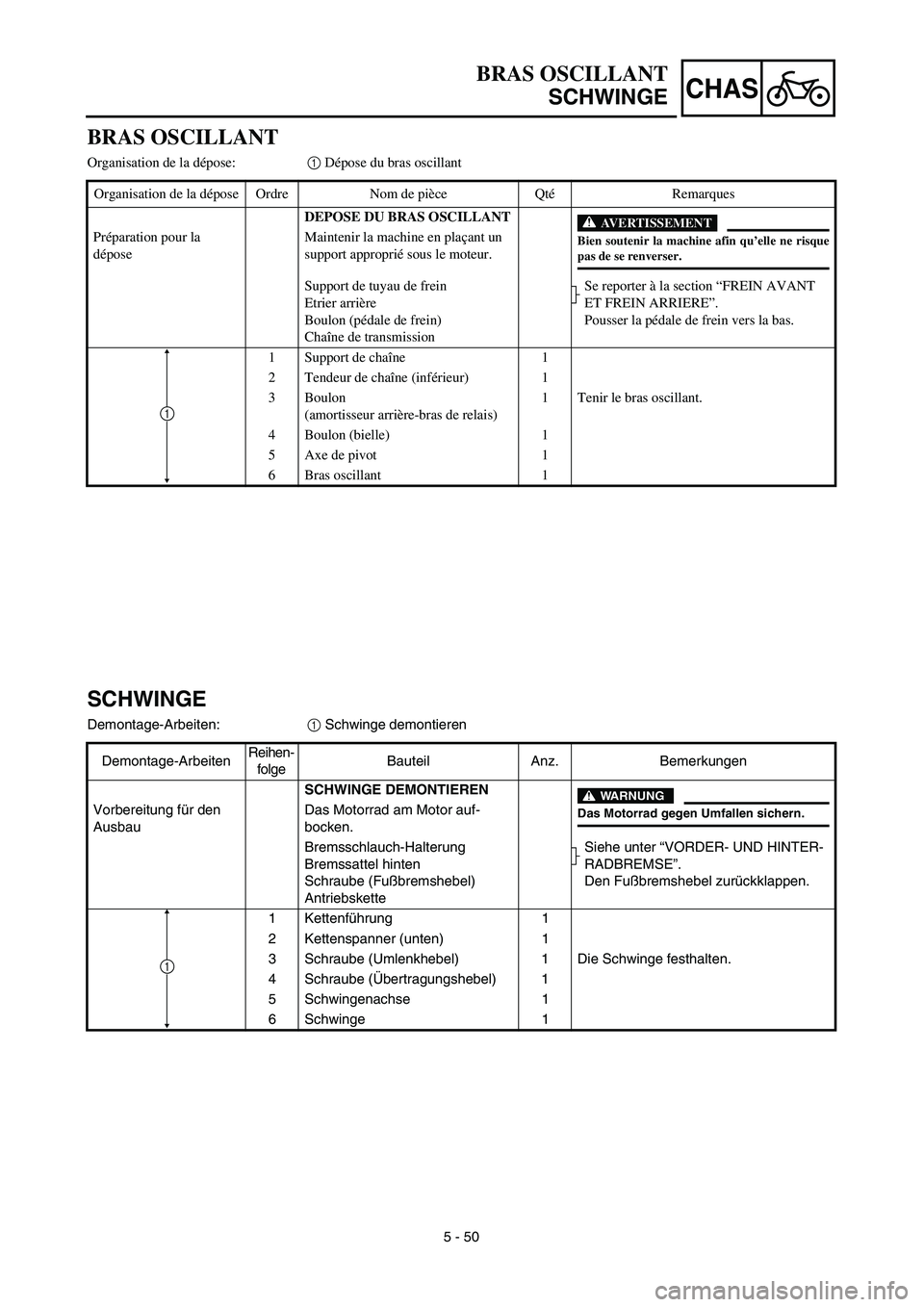

BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Support de tuyau de frein
Etrier arrière
Boulon (pédale de frein)
Chaîne de transmissionSe reporter à la section “FREIN AVANT
ET FREIN ARRIERE”.
Pousser la pédale de frein vers la bas.
1 Support de chaîne 1
2 Tendeur de chaîne (inférieur) 1
3 Boulon
(amortisseur arrière-bras de relais)1 Tenir le bras oscillant.
4 Boulon (bielle) 1
5 Axe de pivot 1
6 Bras oscillant 1
1
BRAS OSCILLANT
SCHWINGE
SCHWINGE
Demontage-Arbeiten:1 Schwinge demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken.
Bremsschlauch-Halterung
Bremssattel hinten
Schraube (Fußbremshebel)
AntriebsketteSiehe unter “VORDER- UND HINTER-
RADBREMSE”.
Den Fußbremshebel zurückklappen.
1 Kettenführung 1
2 Kettenspanner (unten) 1
3 Schraube (Umlenkhebel) 1 Die Schwinge festhalten.
4 Schraube (Übertragungshebel) 1
5 Schwingenachse 1
6 Schwinge 1
1

5 - 51
CHASSWINGARM
EC578000
SWINGARM DISASSEMBLY
Extent of removal:1 Swingarm disassembly2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bush 2
8 Oil seal 8
9 Bearing 8 Refer to “REMOVAL POINTS”.
1
2
32
3

5 - 51
CHAS
BRAS OSCILLANT
SCHWINGE
SCHWINGE ZERLEGEN
Demontage-Arbeiten:1 Schwinge zerlegen2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
SCHWINGE ZERLEGEN
1 Abdeckung 2
2 Umlenkhebel 1
3 Übertragungshebel 1
4 Hülse 2
5 Dichtring 2
6 Drucklager 2
7 Buchse 2
8 Dichtring 8
9
Lager8
Siehe unter “AUSBAU”.
1
2
32
3
DEMONTAGE DU BRAS OSCILLANT
Organisation de la dépose:1 Démontage du bras oscillant2 Dépose et démontage de la bielle
3 Dépose et démontage du bras de relais
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU BRAS
OSCILLANT
1 Capuchon 2
2 Bras de relais 1
3 Bielle 1
4 Collerette 2
5 Bague d’étanchéité2
6 Roulement de butée2
7 Bague 2
8 Bague d’étanchéité8
9Roulement 8 Se reporter à “POINTS DE DEPOSE”.
1
2
32
3

5 - 52
CHASSWINGARM
EC573000
REMOVAL POINTS
EC573200
Bearing
1. Remove:
Bearing 1
NOTE:
Install the bearing by pressing its outer race.
EC574010
INSPECTION
Wash the bearings, bushes, collars, and cov-
ers in a solvent.
EC574111
Swingarm
1. Inspect:
Bearing 1
Bush 2
Free play exists/unsmooth revolution/
rust → Replace bearing and bush as a
set.
2. Inspect:
Oil seal 3
Damage → Replace.
EC574210
Relay arm
1. Inspect:
Bearing (polylube bearing) 1
Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
Bearing (polylube bearing) 1
Loss of solid lubrication → Replace.
Oil seal 3
Damage → Replace.
NOTE:
Polylube bearings, with solid lubrication, have
been adopted with the intent to make the nee-
dle bearings, used in this model, maintenance
free. With polylube bearings, no grease nipple
and regular lubrication is necessary. However,
grease should be applied to all oil seals and
collars when removed or installed.
