2023 TOYOTA HIGHLANDER Manual del propietario (in Spanish)

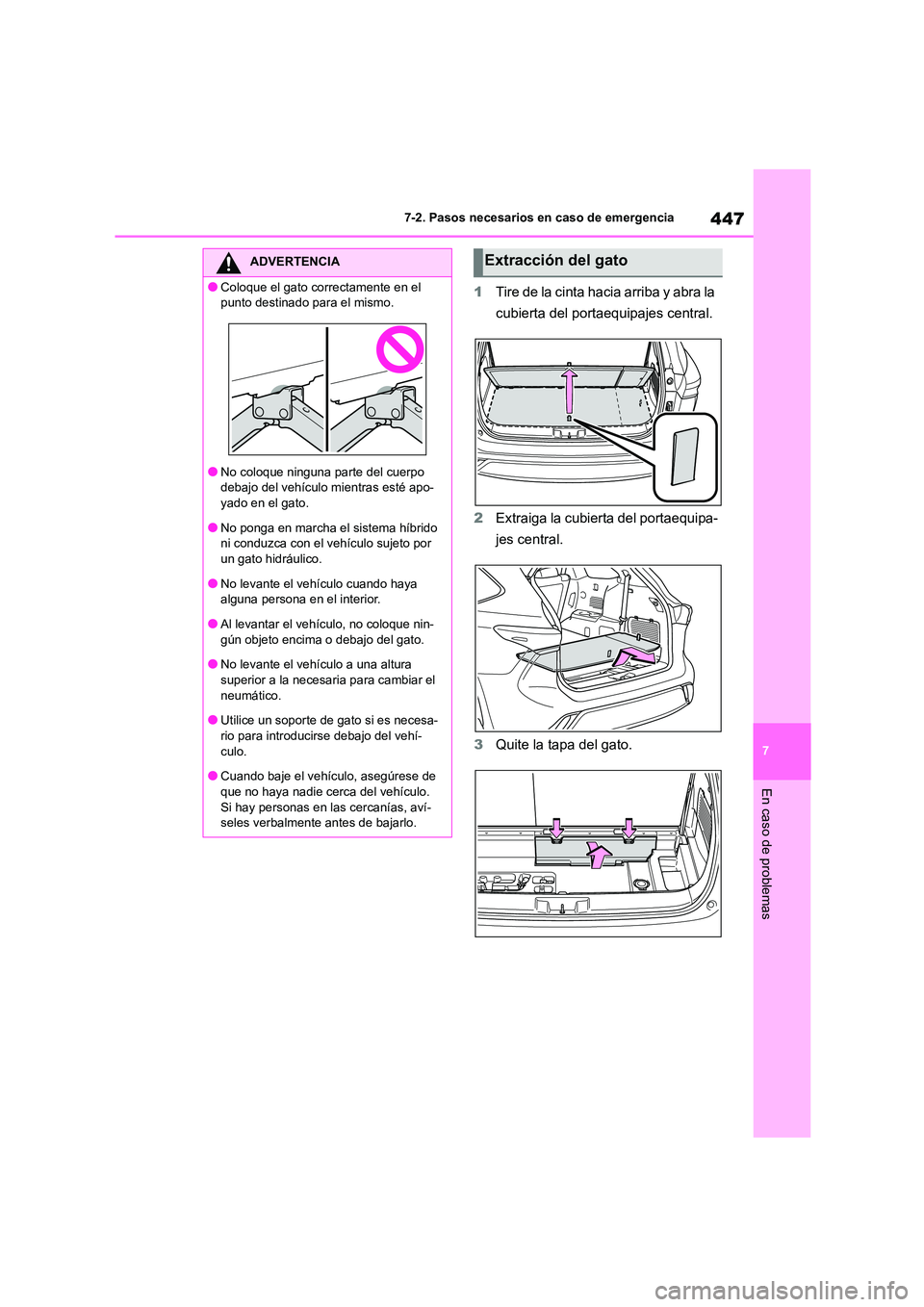

447
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
1 Tire de la cinta hacia arriba y abra la
cubierta del portaequipajes central.
2 Extraiga la cubierta del portaequipa-
jes central.
3 Quite la tapa del gato.
ADVERTENCIA
●Coloque el gato correctamente en el
punto destinado para el mismo.
●No coloque ninguna parte del cuerpo
debajo del vehículo mientras esté apo-
yado en el gato.
●No ponga en marcha el sistema híbrido
ni conduzca con el vehículo sujeto por
un gato hidráulico.
●No levante el vehículo cuando haya
alguna persona en el interior.
●Al levantar el vehículo, no coloque nin- gún objeto encima o debajo del gato.
●No levante el vehículo a una altura
superior a la necesaria para cambiar el neumático.
●Utilice un soporte de gato si es necesa-
rio para introducirse debajo del vehí-
culo.
●Cuando baje el vehículo, asegúrese de
que no haya nadie cerca del vehículo.
Si hay personas en las cercanías, aví- seles verbalmente antes de bajarlo.
Extracción del gato

4487-2. Pasos necesarios en caso de emergencia
4Retire el gato después de quitar el
gancho.
1 Tire de la cinta hacia arriba y abra la
cubierta del portaequipajes central.
2 Extraiga la cubierta del portaequipa-
jes central.
3 Retire la cubierta.
Si es difícil extraer la cubierta, puede ayu-
darse de la llave para hacerlo.
4 Fije el adaptador en el perno de la
abrazadera del neumático de
repuesto.
5 Conecte la extensión a la manivela
del gato.
Compruebe que el botón bloquee la exten-
sión en su sitio.
6 Conecte la manivela del gato al
adaptador. Gire la manivela del gato
hacia la izquierda.
El neumático se bajará por completo al suelo.
Gire la manivela del gato despacio para
Extracción del neumático de
repuesto

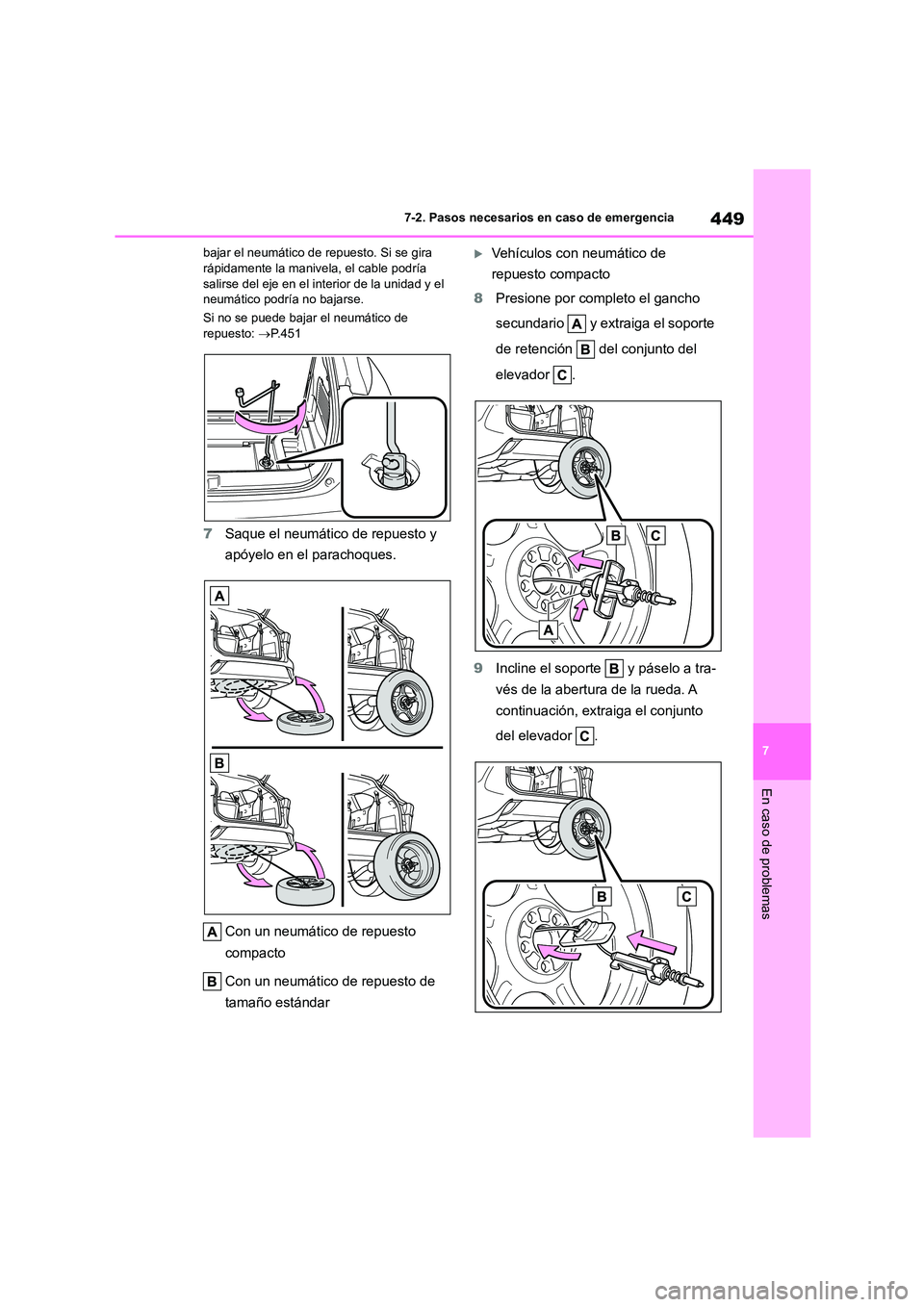

449
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
bajar el neumático de repuesto. Si se gira rápidamente la manivela, el cable podría
salirse del eje en el interior de la unidad y el
neumático podría no bajarse.
Si no se puede bajar el neumático de repuesto: P. 4 5 1
7Saque el neumático de repuesto y
apóyelo en el parachoques.
Con un neumático de repuesto
compacto
Con un neumático de repuesto de
tamaño estándar
Vehículos con neumático de
repuesto compacto
8 Presione por completo el gancho
secundario y extraiga el soporte
de retención del conjunto del
elevador .
9 Incline el soporte y páselo a tra-
vés de la abertura de la rueda. A
continuación, extraiga el conjunto
del elevador .

4507-2. Pasos necesarios en caso de emergencia
Vehículos con un neumático de
repuesto de tamaño estándar
8 Presione por completo el gancho
secundario y extraiga el soporte
de retención del conjunto del
elevador .
9 Incline el soporte de retención
para que pueda pasar fácilmente
por la abertura de la rueda. Des-
pués de pasar el soporte de reten-
ción por la abertura de la rueda,
extraiga el conjunto del elevador
.
1 Coloque un calzo en los neumáti-
cos.
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático
pinchado

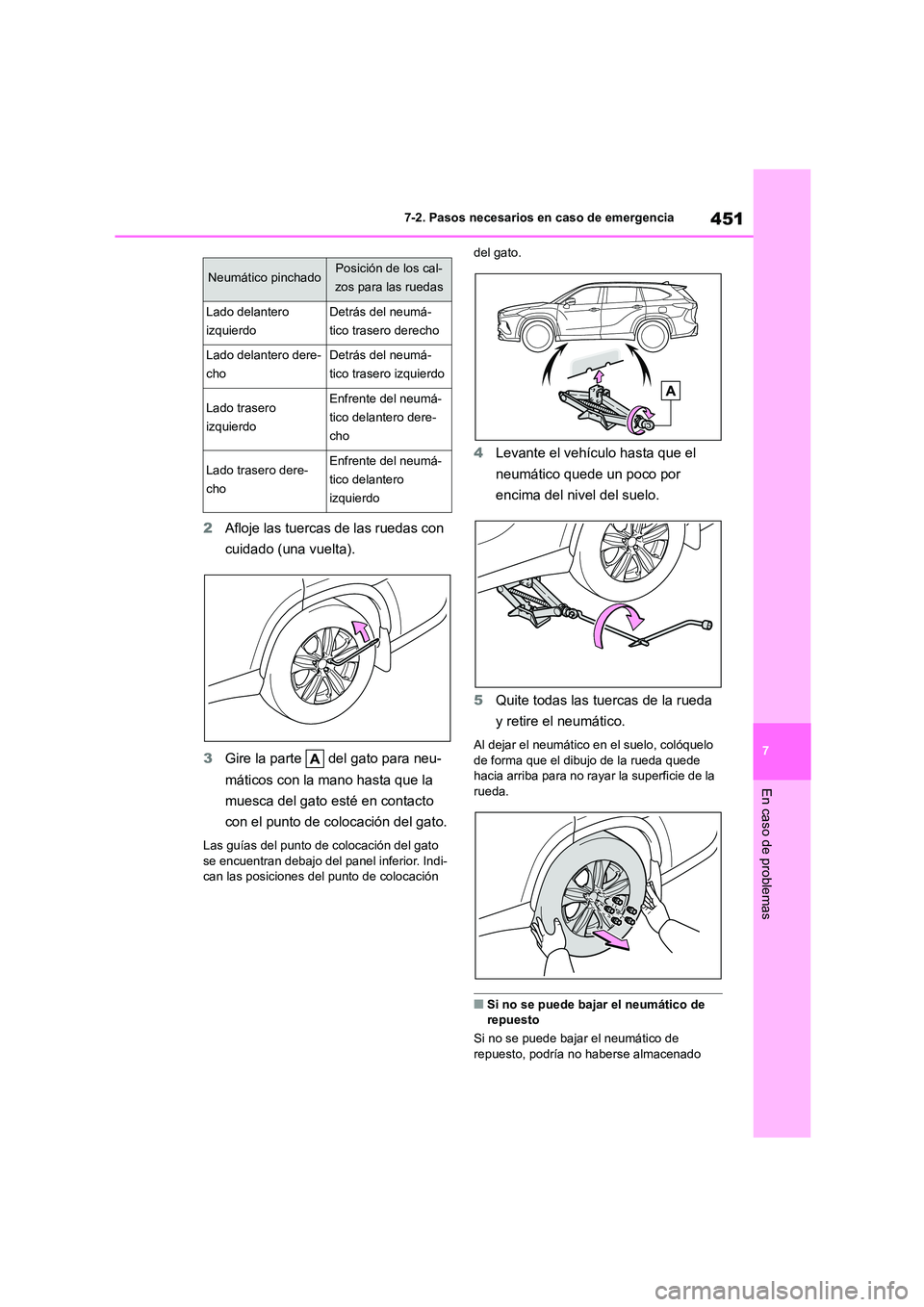

451
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
2 Afloje las tuercas de las ruedas con
cuidado (una vuelta).
3 Gire la parte del gato para neu-
máticos con la mano hasta que la
muesca del gato esté en contacto
con el punto de colocación del gato.
Las guías del punto de colocación del gato
se encuentran debajo del panel inferior. Indi- can las posiciones del punto de colocación
del gato.
4 Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
5 Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, colóquelo
de forma que el dibujo de la rueda quede
hacia arriba para no rayar la superficie de la rueda.
■Si no se puede bajar el neumático de
repuesto
Si no se puede bajar el neumático de
repuesto, podría no haberse almacenado
Neumático pinchadoPosición de los cal-
zos para las ruedas
Lado delantero
izquierdo
Detrás del neumá-
tico trasero derecho
Lado delantero dere-
cho
Detrás del neumá-
tico trasero izquierdo
Lado trasero
izquierdo
Enfrente del neumá-
tico delantero dere-
cho
Lado trasero dere-
cho
Enfrente del neumá-
tico delantero
izquierdo

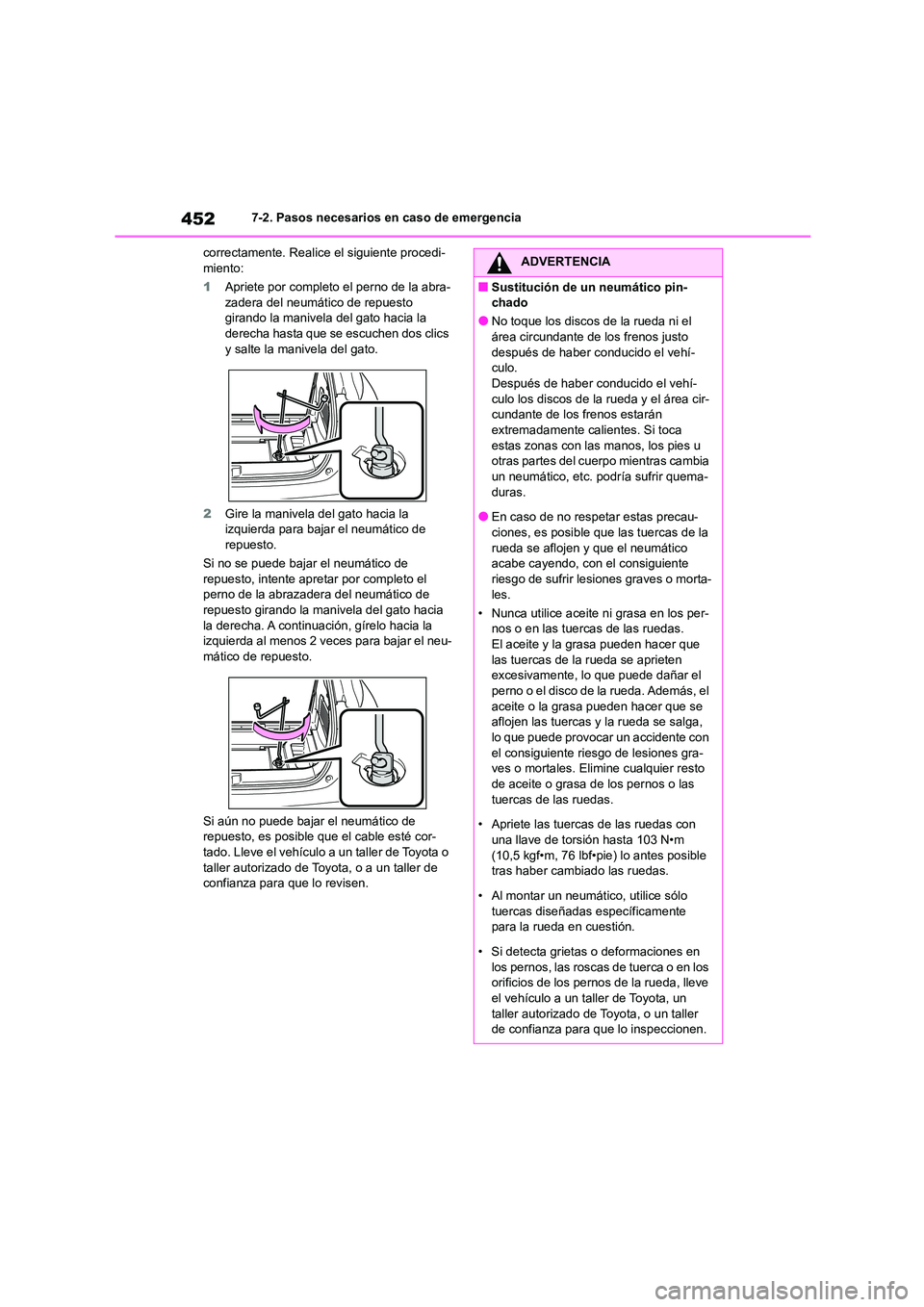

4527-2. Pasos necesarios en caso de emergencia
correctamente. Realice el siguiente procedi- miento:
1 Apriete por completo el perno de la abra-
zadera del neumático de repuesto
girando la manivela del gato hacia la derecha hasta que se escuchen dos clics
y salte la manivela del gato.
2 Gire la manivela del gato hacia la izquierda para bajar el neumático de
repuesto.
Si no se puede bajar el neumático de
repuesto, intente apretar por completo el perno de la abrazadera del neumático de
repuesto girando la manivela del gato hacia
la derecha. A continuación, gírelo hacia la izquierda al menos 2 veces para bajar el neu-
mático de repuesto.
Si aún no puede bajar el neumático de
repuesto, es posible que el cable esté cor-
tado. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o a un taller de
confianza para que lo revisen.
ADVERTENCIA
■Sustitución de un neumático pin-
chado
●No toque los discos de la rueda ni el
área circundante de los frenos justo después de haber conducido el vehí-
culo.
Después de haber conducido el vehí- culo los discos de la rueda y el área cir-
cundante de los frenos estarán
extremadamente calientes. Si toca estas zonas con las manos, los pies u
otras partes del cuerpo mientras cambia
un neumático, etc. podría sufrir quema- duras.
●En caso de no respetar estas precau-
ciones, es posible que las tuercas de la rueda se aflojen y que el neumático
acabe cayendo, con el consiguiente
riesgo de sufrir lesiones graves o morta- les.
• Nunca utilice aceite ni grasa en los per-
nos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que las tuercas de la rueda se aprieten
excesivamente, lo que puede dañar el
perno o el disco de la rueda. Además, el
aceite o la grasa pueden hacer que se aflojen las tuercas y la rueda se salga,
lo que puede provocar un accidente con
el consiguiente ri esgo de lesiones gra- ves o mortales. Elimine cualquier resto
de aceite o grasa de los pernos o las
tuercas de las ruedas.
• Apriete las tuercas de las ruedas con
una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible tras haber cambiado las ruedas.
• Al montar un neumático, utilice sólo
tuercas diseñadas específicamente para la rueda en cuestión.
• Si detecta grietas o deformaciones en
los pernos, las roscas de tuerca o en los orificios de los pernos de la rueda, lleve
el vehículo a un taller de Toyota, un
taller autorizado de Toyota, o un taller de confianza para que lo inspeccionen.

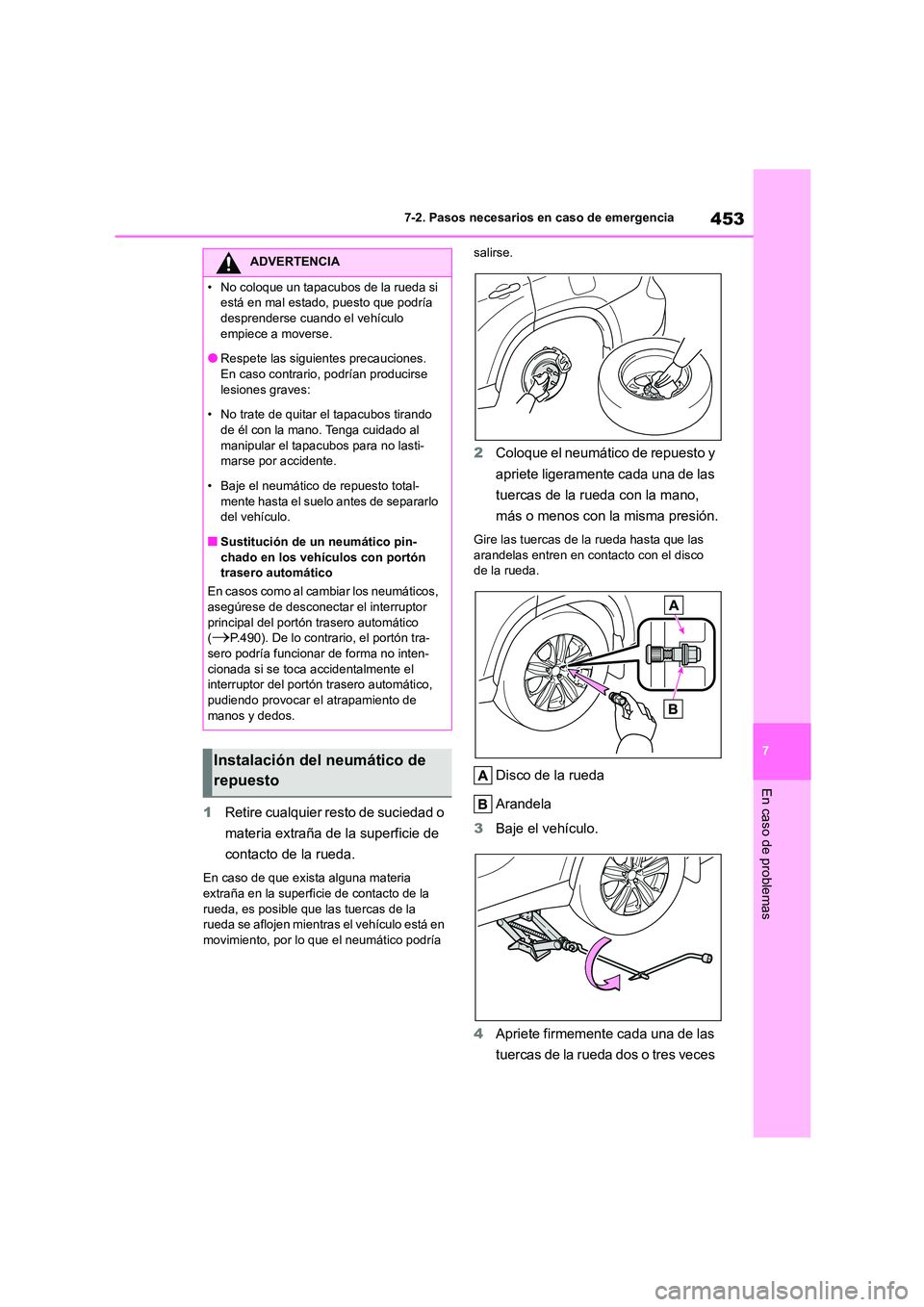

453
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
1 Retire cualquier resto de suciedad o
materia extraña de la superficie de
contacto de la rueda.
En caso de que exista alguna materia
extraña en la superficie de contacto de la
rueda, es posible que las tuercas de la rueda se aflojen mientras el vehículo está en
movimiento, por lo que el neumático podría
salirse.
2 Coloque el neumático de repuesto y
apriete ligeramente cada una de las
tuercas de la rueda con la mano,
más o menos con la misma presión.
Gire las tuercas de la rueda hasta que las
arandelas entren en contacto con el disco
de la rueda.
Disco de la rueda
Arandela
3 Baje el vehículo.
4 Apriete firmemente cada una de las
tuercas de la rueda dos o tres veces
ADVERTENCIA
• No coloque un tapacubos de la rueda si
está en mal estado, puesto que podría
desprenderse cuando el vehículo empiece a moverse.
●Respete las siguientes precauciones.
En caso contrario, podrían producirse lesiones graves:
• No trate de quitar el tapacubos tirando
de él con la mano. Tenga cuidado al manipular el tapacubos para no lasti-
marse por accidente.
• Baje el neumático de repuesto total- mente hasta el suelo antes de separarlo
del vehículo.
■Sustitución de un neumático pin- chado en los vehículos con portón
trasero automático
En casos como al cambiar los neumáticos,
asegúrese de desconectar el interruptor principal del portón trasero automático
(P.490). De lo contrario, el portón tra-
sero podría funcionar de forma no inten- cionada si se toca accidentalmente el
interruptor del portón trasero automático,
pudiendo provocar el atrapamiento de
manos y dedos.
Instalación del neumático de
repuesto

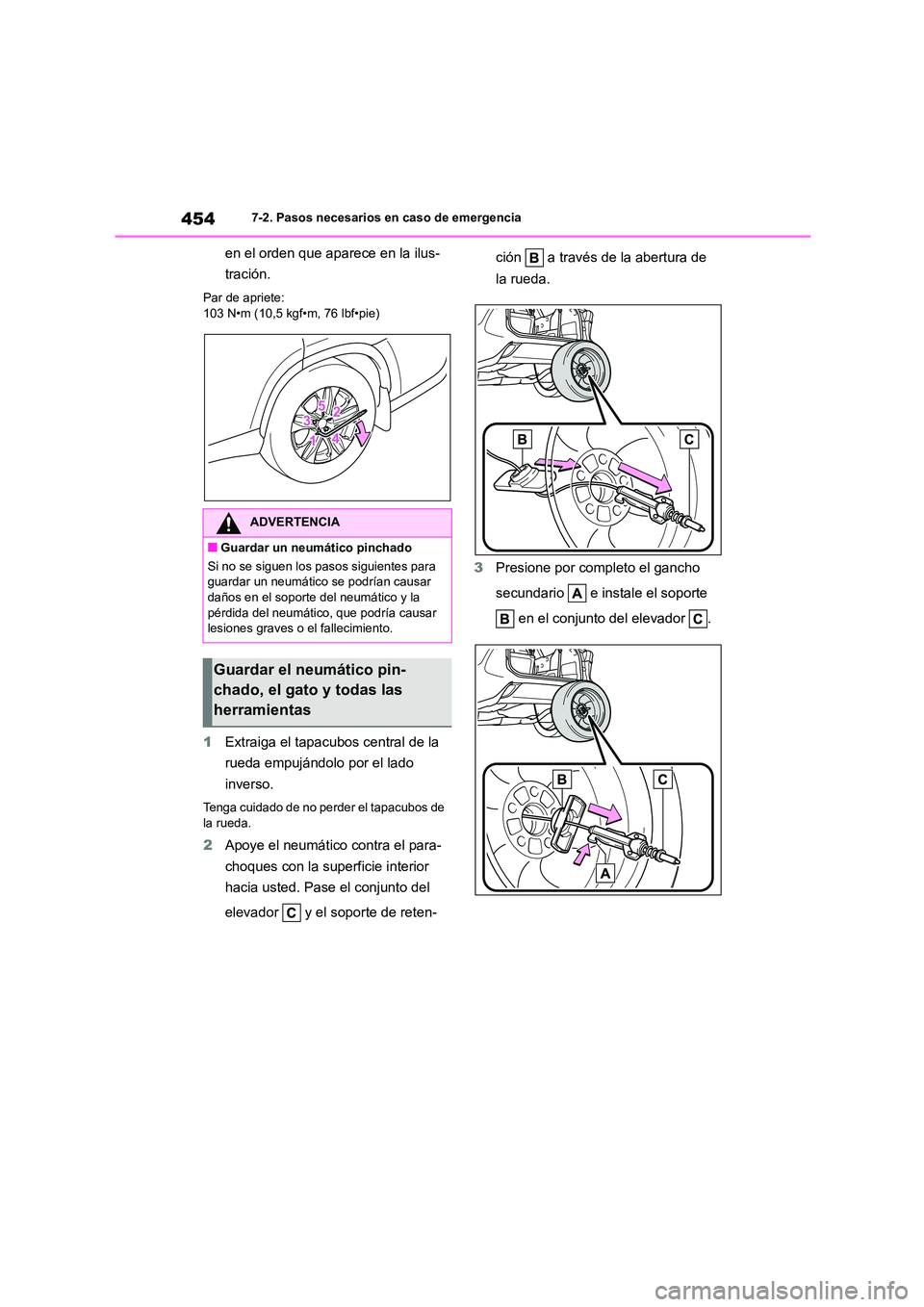

4547-2. Pasos necesarios en caso de emergencia
en el orden que aparece en la ilus-
tración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
1 Extraiga el tapacubos central de la
rueda empujándolo por el lado
inverso.
Tenga cuidado de no perder el tapacubos de
la rueda.
2 Apoye el neumático contra el para-
choques con la superficie interior
hacia usted. Pase el conjunto del
elevador y el soporte de reten-
ción a través de la abertura de
la rueda.
3 Presione por completo el gancho
secundario e instale el soporte
en el conjunto del elevador .
ADVERTENCIA
■Guardar un neumático pinchado
Si no se siguen los pasos siguientes para guardar un neumático se podrían causar
daños en el soporte del neumático y la
pérdida del neumático, que podría causar lesiones graves o el fallecimiento.
Guardar el neumático pin-
chado, el gato y todas las
herramientas
