223

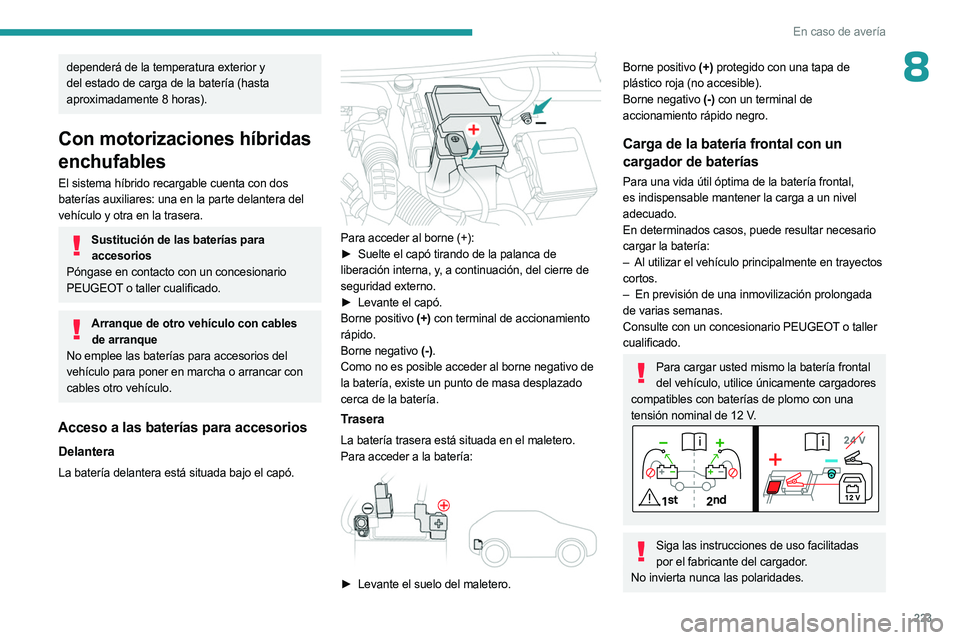

En caso de avería
8dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Con motorizaciones híbridas
enchufables
El sistema híbrido recargable cuenta con dos
baterías auxiliares: una en la parte delantera del
vehículo y otra en la trasera.
Sustitución de las baterías para accesorios
Póngase en contacto con un concesionario
PEUGEOT o taller cualificado.
Arranque de otro vehículo con cables de arranque
No emplee las baterías para accesorios del
vehículo para poner en marcha o arrancar con
cables otro vehículo.
Acceso a las baterías para accesorios
Delantera
La batería delantera está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y, a continuación, del cierre de
seguridad externo.
►

Levante el capó.
Borne positivo

(+) con terminal de accionamiento
rápido.
Borne negativo (-).
Como no es posible acceder al borne negativo de
la batería, existe un punto de masa desplazado
cerca de la batería.
Trasera
La batería trasera está situada en el maletero.
Para acceder a la batería:


► Levante el suelo del maletero.
Borne positivo (+) protegido con una tapa de
plástico roja (no accesible).
Borne negativo (-) con un terminal de
accionamiento rápido negro.
Carga de la batería frontal con un
cargador de baterías
Para una vida útil óptima de la batería frontal,
es indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar necesario
cargar la batería:
–

Al utilizar el vehículo principalmente en trayectos

cortos.
–

En previsión de una inmovilización prolongada

de varias semanas.
Consulte con un concesionario PEUGEOT o taller
cualificado.
Para cargar usted mismo la batería frontal del vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12
V.
Siga las instrucciones de uso facilitadas por el fabricante del cargador.
No invierta nunca las polaridades.

224
En caso de avería
No es necesario desconectar la batería.
►
Quite el contacto.
► Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador estén

en buen estado.
►

Levante la tapa de plástico del borne (+) si el

vehículo dispone de ella.
►

Conecte los cables del cargador
B de la
siguiente manera: •

Cable rojo positivo (+) al borne (+) de la batería

A .
•

El cable negro negativo (-) al punto de masa
C
del vehículo.
►

Al final de la operación de carga, apague el

cargador B antes de desconectar los cables de la
batería A.
Desconexión o reconexión de las
baterías para accesorios
Procedimiento para desconectar o reconectar
las baterías para accesorios en el caso de
inmovilización del vehículo durante mucho tiempo.
Antes de desconectar las baterías para accesorios:
►

Abra la puerta del conductor y el maletero.
►


Cierre las demás puertas.
►


Apague todos los consumidores eléctricos

(sistema de audio, limpiaparabrisas, luces, etc.).
►

Quite el contacto y aguarde a que el testigo

READY se apague.
►

Espere durante 4 minutos.
Nunca invierta el orden de los pasos para desconectar y reconectar las baterías para
accesorios, ya que existe el riesgo de daños
irreparables.
Desconexión
Batería trasera:
► Desconecte el borne (-) con el conector de
accionamiento rápido de color negro.
Batería delantera:


► Desconecte el borne (+) desconectando la
pinza de accionamiento rápido de color rojo: •

Levante la palanca
A al máximo para soltar la
abrazadera B.
•

Retire la abrazadera
B levantándola.
Reconexión
Batería delantera:

► Conecte el borne (+) conectando la pinza de
accionamiento rápido de color rojo: •

Levante la palanca
A al máximo.

225
En caso de avería
8• Coloque de nuevo la abrazadera B abierta en
el borne (+).
•

Presione la abrazadera
B hacia abajo hasta
que haga tope.
•

Baje la palanca
A para cerrar la abrazadera B .
Batería trasera:
►

Conecte el borne
(-) con el conector de
accionamiento rápido de color negro.
Después de la conexión
Después de reconectar la batería, dé el contacto y
espere un minuto antes de arrancar el motor para
permitir que se inicialicen los sistemas electrónicos.
En los vehículos con el volante a la derecha, cuando el cuentakilómetros total
alcanza 100 km (62 millas), es necesario
esperar aproximadamente 15 minutos antes de
poner en marcha el motor.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–

Mando a distancia o la llave electrónica (según

versión).
–

T
echo solar y persiana eléctrica.
–

Los elevalunas eléctricos.
–


La fecha y la hora.
– Las emisoras de radio presintonizadas.
Tras reconectar la batería, se muestra el mensaje "Fallo del sistema de alerta de
riesgo de colisión" en el cuadro de
instrumentos al dar el contacto. Este
funcionamiento es completamente normal. El
mensaje desaparecerá al circular.
Remolcado del vehículo
Procedimiento para el remolcado del vehículo o
para remolcar otro vehículo con un dispositivo
mecánico desmontable.
Recomendaciones generales Respete la legislación vigente en el país por el que circula.
Compruebe que el peso del vehículo remolcador es superior al del remo\
lcado.
El conductor debe permanecer al volante del vehículo remolcado y debe\
poseer un permiso de conducción válido.
Para remolcar un vehículo con las cuatro ruedas sobre el suelo, utili\
ce siempre una barra de remolcado homologada. Está prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de manera progresiva.
Si se remolca el vehículo con el motor apagado, la asistencia al fren\
ado y la dirección no están operativas.
Llame a un servicio de remolcado profesional en los siguientes casos: – El vehículo se ha averiado en una autopista o vía principal;
–

No es posible poner la caja de cambios en punto muerto, desbloquear la d\
irección o soltar el freno de estacionamiento;
–


No es posible remolcar un vehículo con caja de cambios automática \
con el motor en marcha;
–


Se remolca con sólo dos ruedas en el suelo;
–


Es un vehículo de 4 ruedas motrices;
–


No hay disponible una barra de remolcado aprobada.

226
En caso de avería

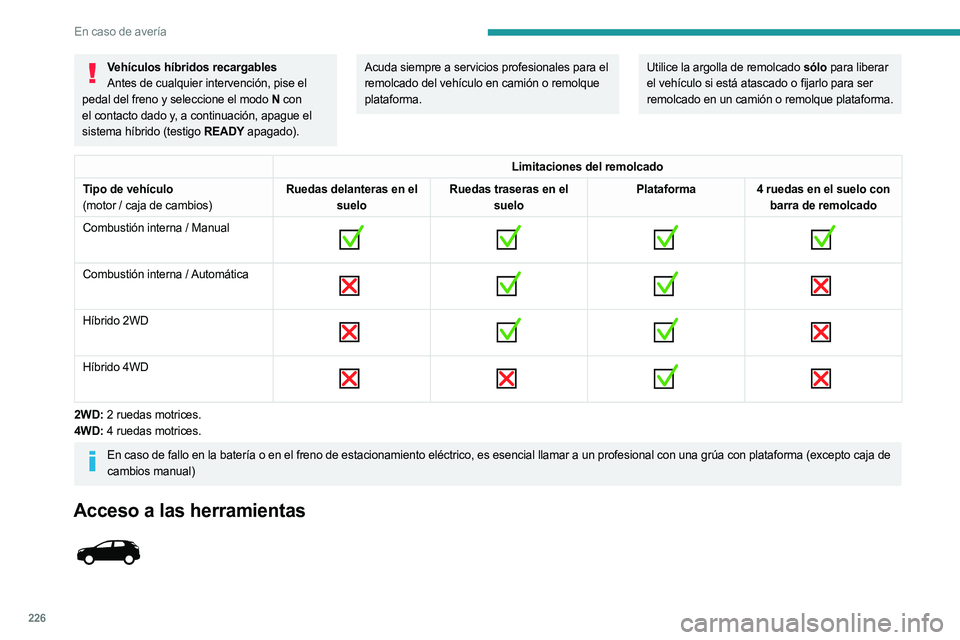

Vehículos híbridos recargablesAntes de cualquier intervención, pise el
pedal del freno y seleccione el modo N con
el contacto dado y, a continuación, apague el
sistema híbrido (testigo READY apagado).Acuda siempre a servicios profesionales para el
remolcado del vehículo en camión o remolque
plataforma.Utilice la argolla de remolcado sólo para liberar
el vehículo si está atascado o fijarlo para ser
remolcado en un camión o remolque plataforma.
Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en el
suelo Ruedas traseras en el
suelo Plataforma
4 ruedas en el suelo con
barra de remolcado
Combustión interna / Manual


Combustión interna / Automática

Híbrido 2WD

Híbrido 4WD

2WD: 2 ruedas motrices.
4WD: 4 ruedas motrices.
En caso de fallo en la batería o en el freno de estacionamiento elé\
ctrico, es esencial llamar a un profesional con una grúa con plataforma (excepto caja de
cambios manual)
Acceso a las herramientas

227
En caso de avería
8

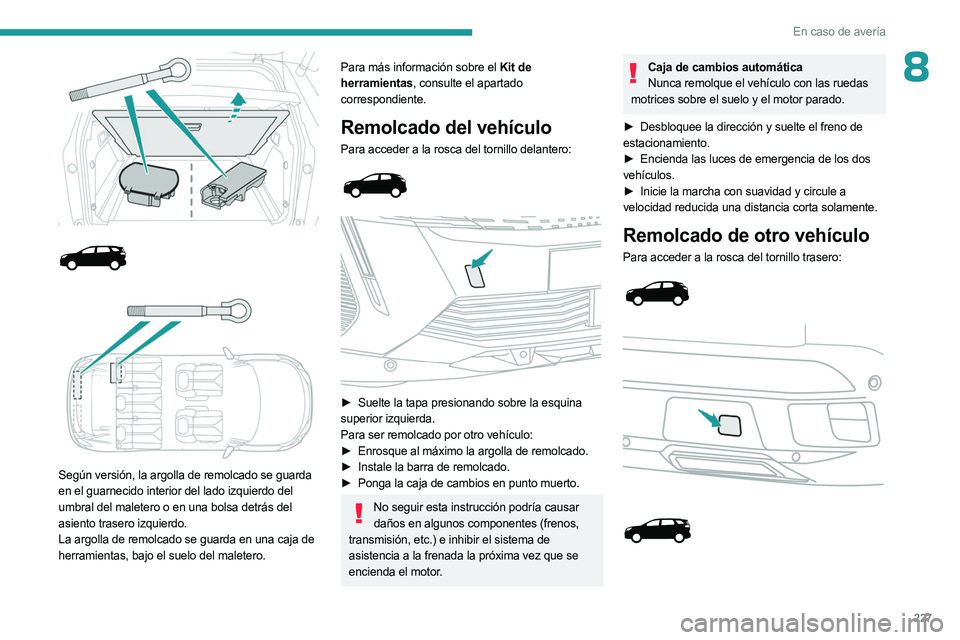

Según versión, la argolla de remolcado se guarda
en el guarnecido interior del lado izquierdo del
umbral del maletero o en una bolsa detrás del
asiento trasero izquierdo.
La argolla de remolcado se guarda en una caja de
herramientas, bajo el suelo del maletero.
Para más información sobre el Kit de
herramientas, consulte el apartado
correspondiente.
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:



► Suelte la tapa presionando sobre la esquina
superior izquierda.
Para ser remolcado por otro vehículo:
►

Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática Nunca remolque el vehículo con las ruedas
motrices sobre el suelo y el motor parado.
►

Desbloquee la dirección y suelte el freno de

estacionamiento.
►

Encienda las luces de emergencia de los dos

vehículos.
►

Inicie la marcha con suavidad y circule a

velocidad reducida una distancia corta solamente.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

228
En caso de avería

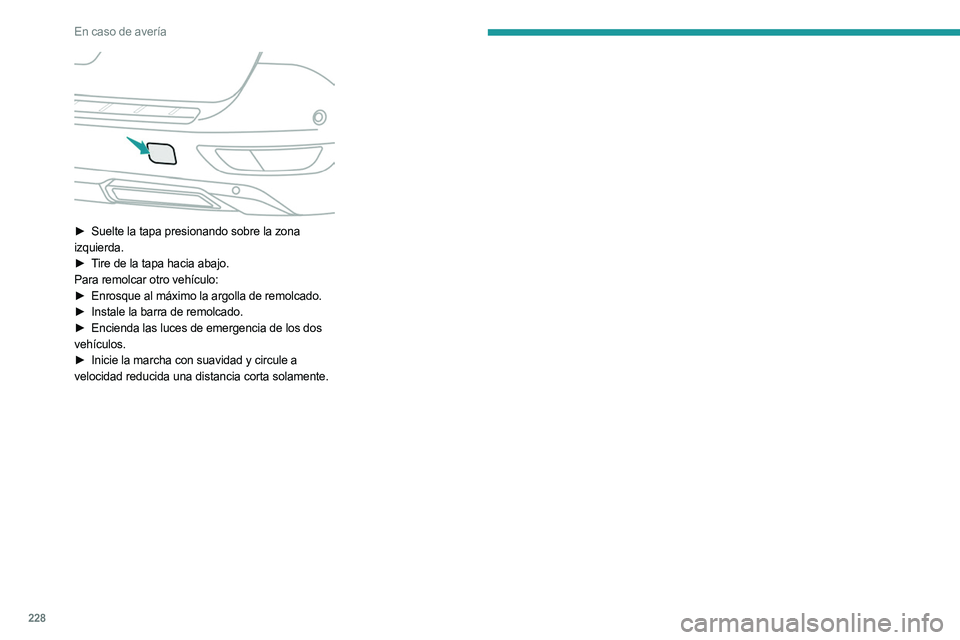

► Suelte la tapa presionando sobre la zona
izquierda.
►

T
ire de la tapa hacia abajo.
Para remolcar otro vehículo:
►

Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Encienda las luces de emergencia de los dos

vehículos.
►

Inicie la marcha con suavidad y circule a

velocidad reducida una distancia corta solamente.

229

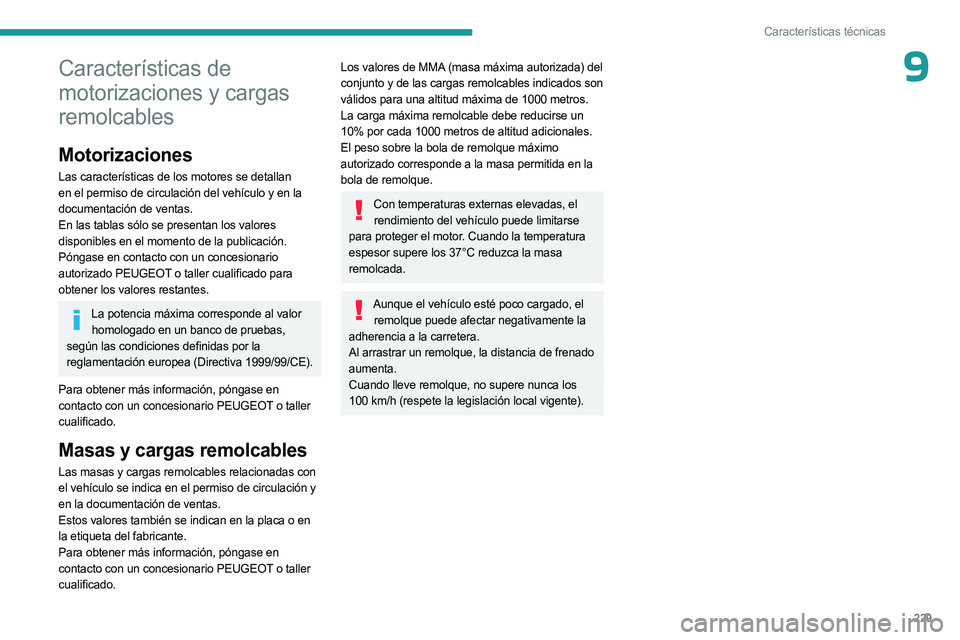

Características técnicas
9Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor homologado en un banco de pruebas,
según las condiciones definidas por la
reglamentación europea (Directiva 1999/99/CE).
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o taller
cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas con
el vehículo se indica en el permiso de circulación y
en la documentación de ventas.
Estos valores también se indican en la placa o en
la etiqueta del fabricante.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o taller
cualificado.
Los valores de MMA (masa máxima autorizada) del
conjunto y de las cargas remolcables indicados son
válidos para una altitud máxima de 1000 metros.
La carga máxima remolcable debe reducirse un
10% por cada 1000 metros de altitud adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en la
bola de remolque.
Con temperaturas externas elevadas, el rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la temperatura
espesor supere los 37°C reduzca la masa
remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente la
adherencia a la carretera.
Al arrastrar un remolque, la distancia de frenado
aumenta.
Cuando lleve remolque, no supere nunca los
100

km/h (respete la legislación local vigente).

230
Características técnicas

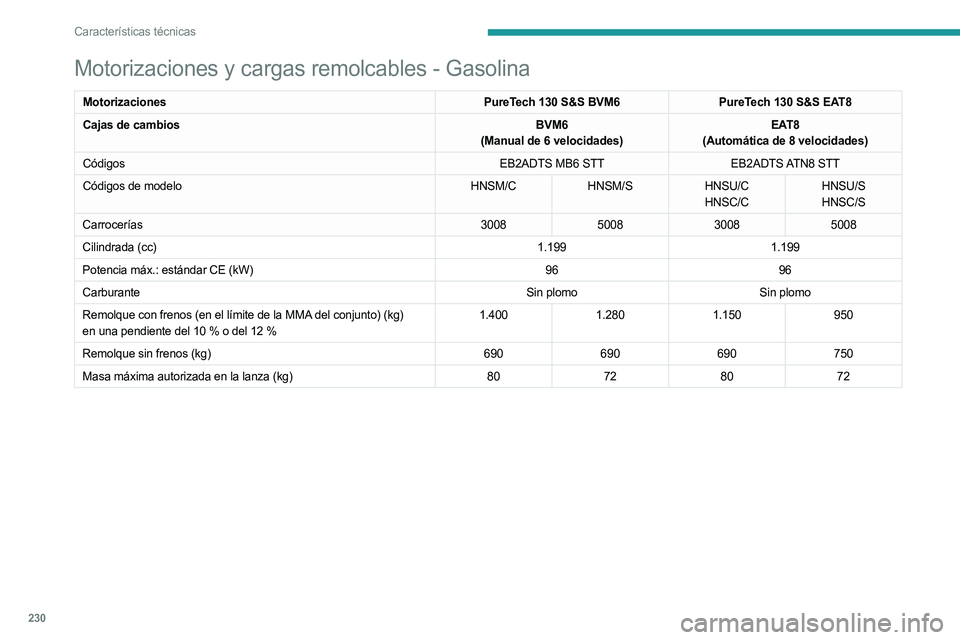

Motorizaciones y cargas remolcables - Gasolina
MotorizacionesPureTech 130 S&S BVM6PureTech 130 S&S EAT8
Cajas de cambios BVM6
(Manual de 6 velocidades) EAT8
(Automática de 8 velocidades)
Códigos EB2ADTS MB6 STTEB2ADTS ATN8 STT
Códigos de modelo HNSM/CHNSM/SHNSU/C
HNSC/CHNSU/S
HNSC/S
Carrocerías 3008500830085008
Cilindrada (cc) 1.1991.199
Potencia máx.: estándar CE (kW) 9696
Carburante Sin plomoSin plomo
Remolque con frenos (en el límite de la MMA del conjunto) (kg)
en una pendiente del 10 % o del 12 % 1.400
1.2801.150 950
Remolque sin frenos (kg) 690690690750
Masa máxima autorizada en la lanza (kg) 80728072
