2022 TOYOTA YARIS Betriebsanleitungen (in German)

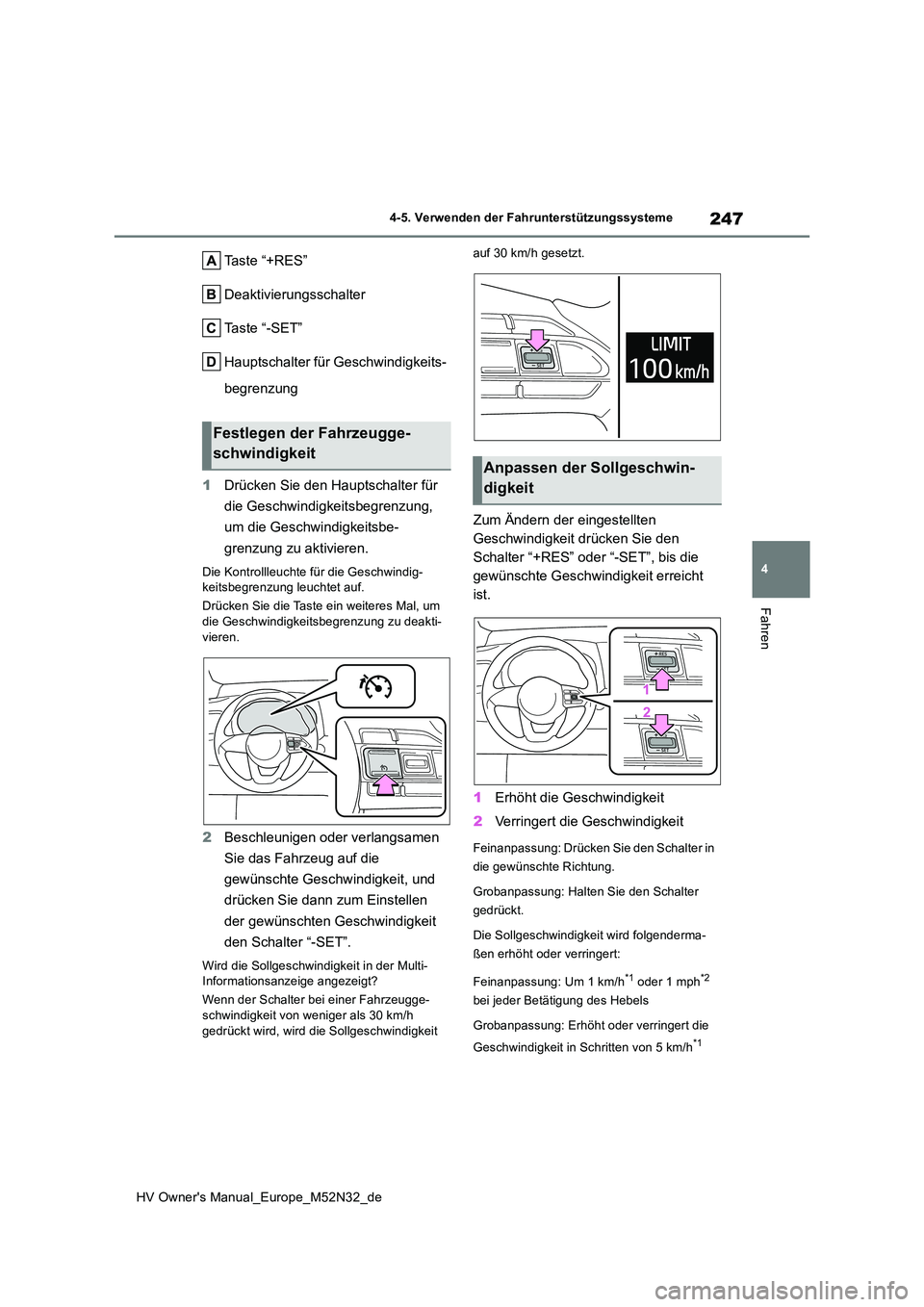

247
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Taste “+RES”
Deaktivierungsschalter
Taste “-SET”
Hauptschalter für Geschwindigkeits-
begrenzung
1 Drücken Sie den Hauptschalter für
die Geschwindigkeitsbegrenzung,
um die Geschwindigkeitsbe-
grenzung zu aktivieren.
Die Kontrollleuchte für die Geschwindig- keitsbegrenzung leuchtet auf.
Drücken Sie die Taste ein weiteres Mal, um die Geschwindigkeitsbegrenzung zu deakti-
vieren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit, und
drücken Sie dann zum Einstellen
der gewünschten Geschwindigkeit
den Schalter “-SET”.
Wird die Sollgeschwindigkeit in der Multi- Informationsanzeige angezeigt?
Wenn der Schalter bei einer Fahrzeugge-
schwindigkeit von weniger als 30 km/h gedrückt wird, wird die Sollgeschwindigkeit
auf 30 km/h gesetzt.
Zum Ändern der eingestellten
Geschwindigkeit drücken Sie den
Schalter “+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
ist.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feinanpassung: Drücken Sie den Schalter in
die gewünschte Richtung.
Grobanpassung: Halten Sie den Schalter
gedrückt.
Die Sollgeschwindigkeit wird folgenderma-
ßen erhöht oder verringert:
Feinanpassung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Hebels
Grobanpassung: Erhöht oder verringert die
Geschwindigkeit in Schritten von 5 km/h*1
Festlegen der Fahrzeugge-
schwindigkeitAnpassen der Sollgeschwin-
digkeit

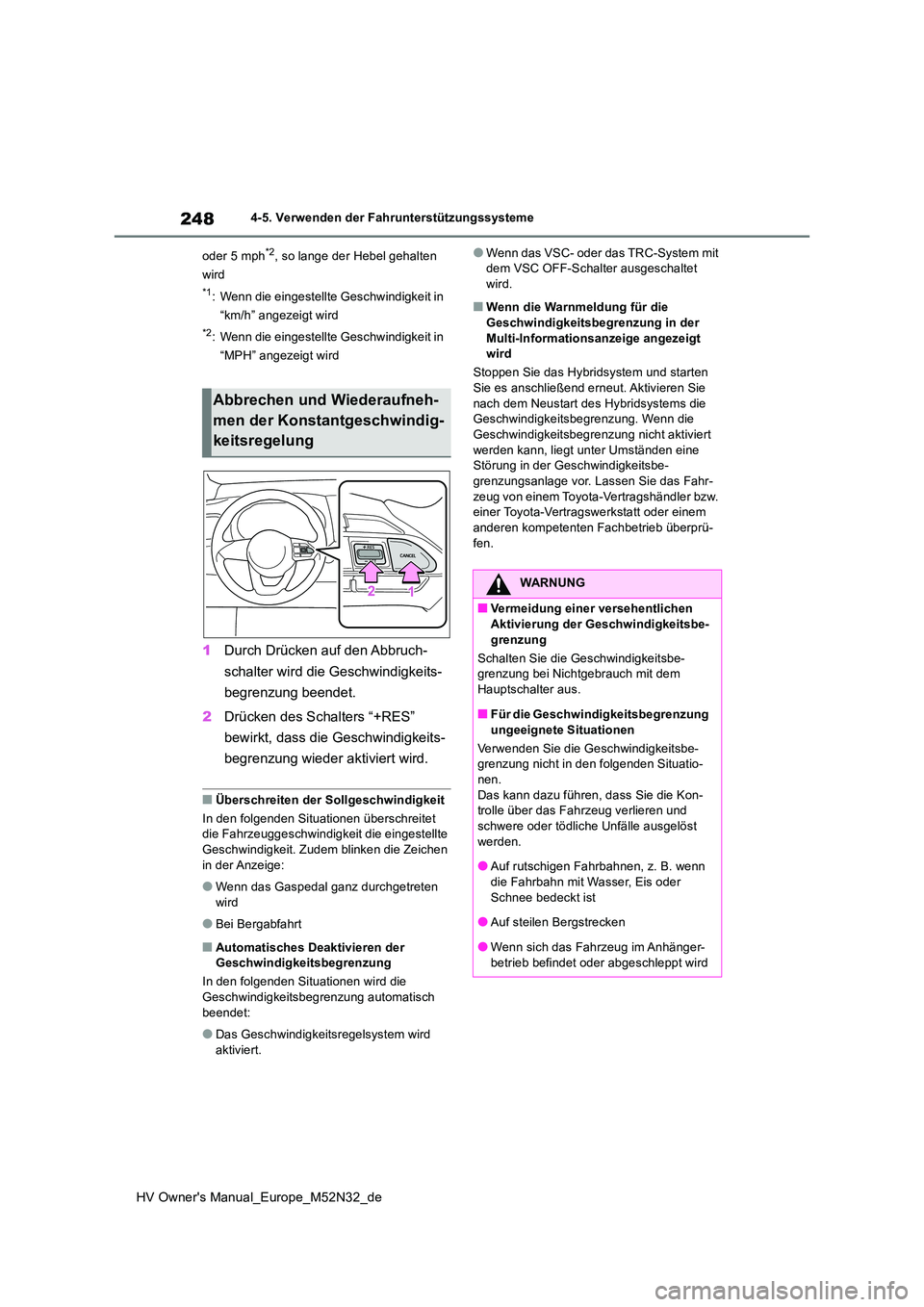

248
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
oder 5 mph*2, so lange der Hebel gehalten
wird
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Durch Drücken auf den Abbruch-
schalter wird die Geschwindigkeits-
begrenzung beendet.
2 Drücken des Schalters “+RES”
bewirkt, dass die Geschwindigkeits-
begrenzung wieder aktiviert wird.
■Überschreiten der Sollgeschwindigkeit
In den folgenden Situationen überschreitet die Fahrzeuggeschwindigkeit die eingestellte
Geschwindigkeit. Zudem blinken die Zeichen in der Anzeige:
●Wenn das Gaspedal ganz durchgetreten wird
●Bei Bergabfahrt
■Automatisches Deaktivieren der Geschwindigkeitsbegrenzung
In den folgenden Situationen wird die Geschwindigkeitsbegrenzung automatisch
beendet:
●Das Geschwindigkeitsregelsystem wird
aktiviert.
●Wenn das VSC- oder das TRC-System mit dem VSC OFF-Schalter ausgeschaltet wird.
■Wenn die Warnmeldung für die
Geschwindigkeitsbegrenzung in der Multi-Informationsanzeige angezeigt wird
Stoppen Sie das Hybridsystem und starten
Sie es anschließend erneut. Aktivieren Sie nach dem Neustart des Hybridsystems die Geschwindigkeitsbegrenzung. Wenn die
Geschwindigkeitsbegrenzung nicht aktiviert werden kann, liegt unter Umständen eine Störung in der Geschwindigkeitsbe-
grenzungsanlage vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü- fen.
Abbrechen und Wiederaufneh-
men der Konstantgeschwindig-
keitsregelung
WARNUNG
■Vermeidung einer versehentlichen
Aktivierung der Geschwindigkeitsbe- grenzung
Schalten Sie die Geschwindigkeitsbe- grenzung bei Nichtgebrauch mit dem
Hauptschalter aus.
■Für die Geschwindigkeitsbegrenzung
ungeeignete Situationen
Verwenden Sie die Geschwindigkeitsbe- grenzung nicht in den folgenden Situatio-nen.
Das kann dazu führen, dass Sie die Kon- trolle über das Fahrzeug verlieren und schwere oder tödliche Unfälle ausgelöst
werden.
●Auf rutschigen Fahrbahnen, z. B. wenn die Fahrbahn mit Wasser, Eis oder
Schnee bedeckt ist
●Auf steilen Bergstrecken
●Wenn sich das Fahrzeug im Anhänger-
betrieb befindet oder abgeschleppt wird

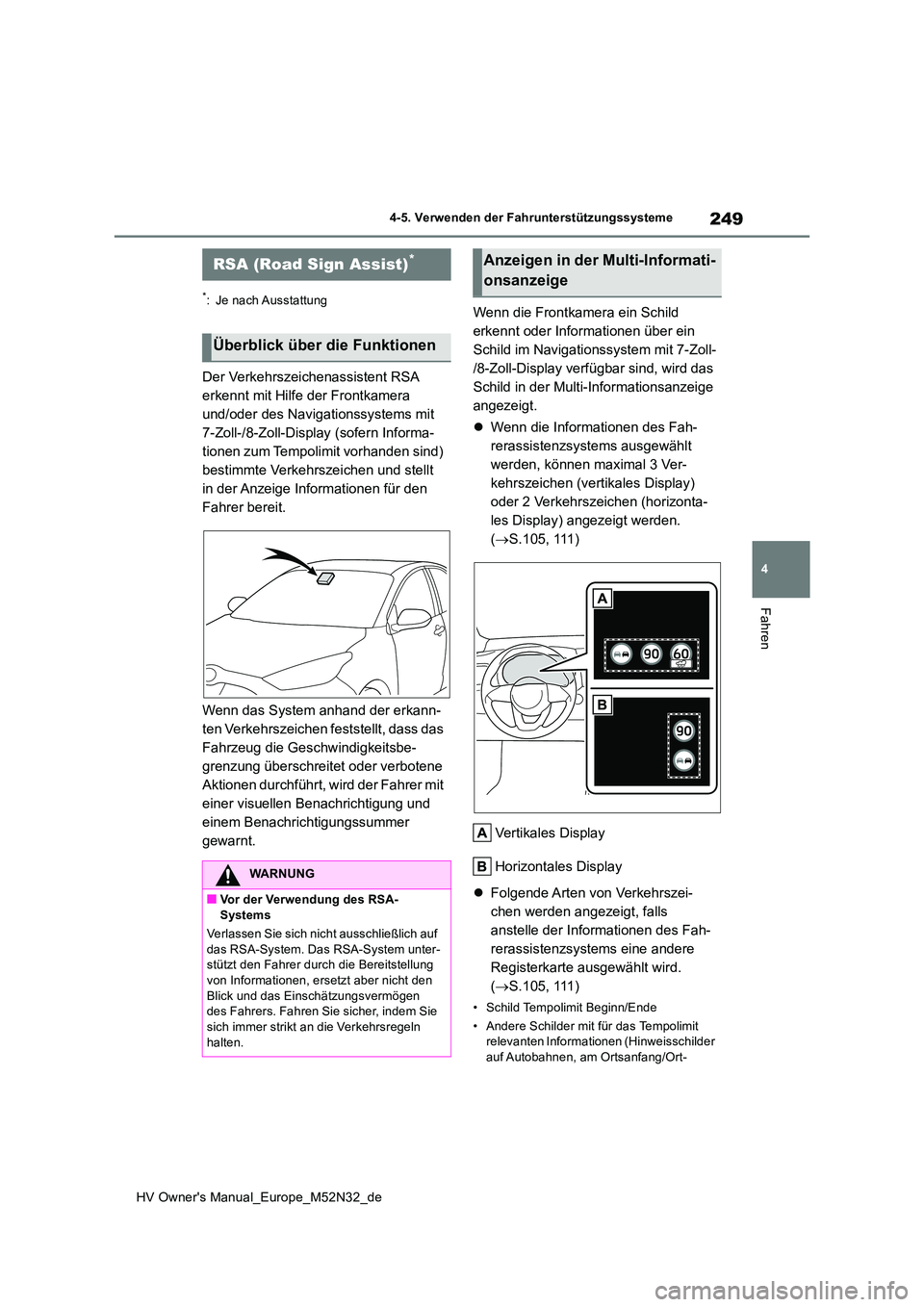

249
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
Der Verkehrszeichenassistent RSA
erkennt mit Hilfe der Frontkamera
und/oder des Navigationssystems mit
7-Zoll-/8-Zoll-Display (sofern Informa-
tionen zum Tempolimit vorhanden sind)
bestimmte Verkehrszeichen und stellt
in der Anzeige Informationen für den
Fahrer bereit.
Wenn das System anhand der erkann-
ten Verkehrszeichen feststellt, dass das
Fahrzeug die Geschwindigkeitsbe-
grenzung überschreitet oder verbotene
Aktionen durchführt, wird der Fahrer mit
einer visuellen Benachrichtigung und
einem Benachrichtigungssummer
gewarnt.
Wenn die Frontkamera ein Schild
erkennt oder Informationen über ein
Schild im Navigationssystem mit 7-Zoll-
/8-Zoll-Display verfügbar sind, wird das
Schild in der Multi-Informationsanzeige
angezeigt.
 Wenn die Informationen des Fah-
rerassistenzsystems ausgewählt
werden, können maximal 3 Ver-
kehrszeichen (vertikales Display)
oder 2 Verkehrszeichen (horizonta-
les Display) angezeigt werden.
( S.105, 111)
Vertikales Display
Horizontales Display
 Folgende Arten von Verkehrszei-
chen werden angezeigt, falls
anstelle der Informationen des Fah-
rerassistenzsystems eine andere
Registerkarte ausgewählt wird.
( S.105, 111)
• Schild Tempolimit Beginn/Ende
• Andere Schilder mit für das Tempolimit relevanten Informationen (Hinweisschilder
auf Autobahnen, am Ortsanfang/Ort-
RSA (Road Sign Assist)*
Überblick über die Funktionen
WARNUNG
■Vor der Verwendung des RSA- Systems
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. Das RSA-System unter- stützt den Fahrer durch die Bereitstellung von Informationen, ersetzt aber nicht den
Blick und das Einschätzungsvermögen des Fahrers. Fahren Sie sicher, indem Sie sich immer strikt an die Verkehrsregeln
halten.
Anzeigen in der Multi-Informati-
onsanzeige

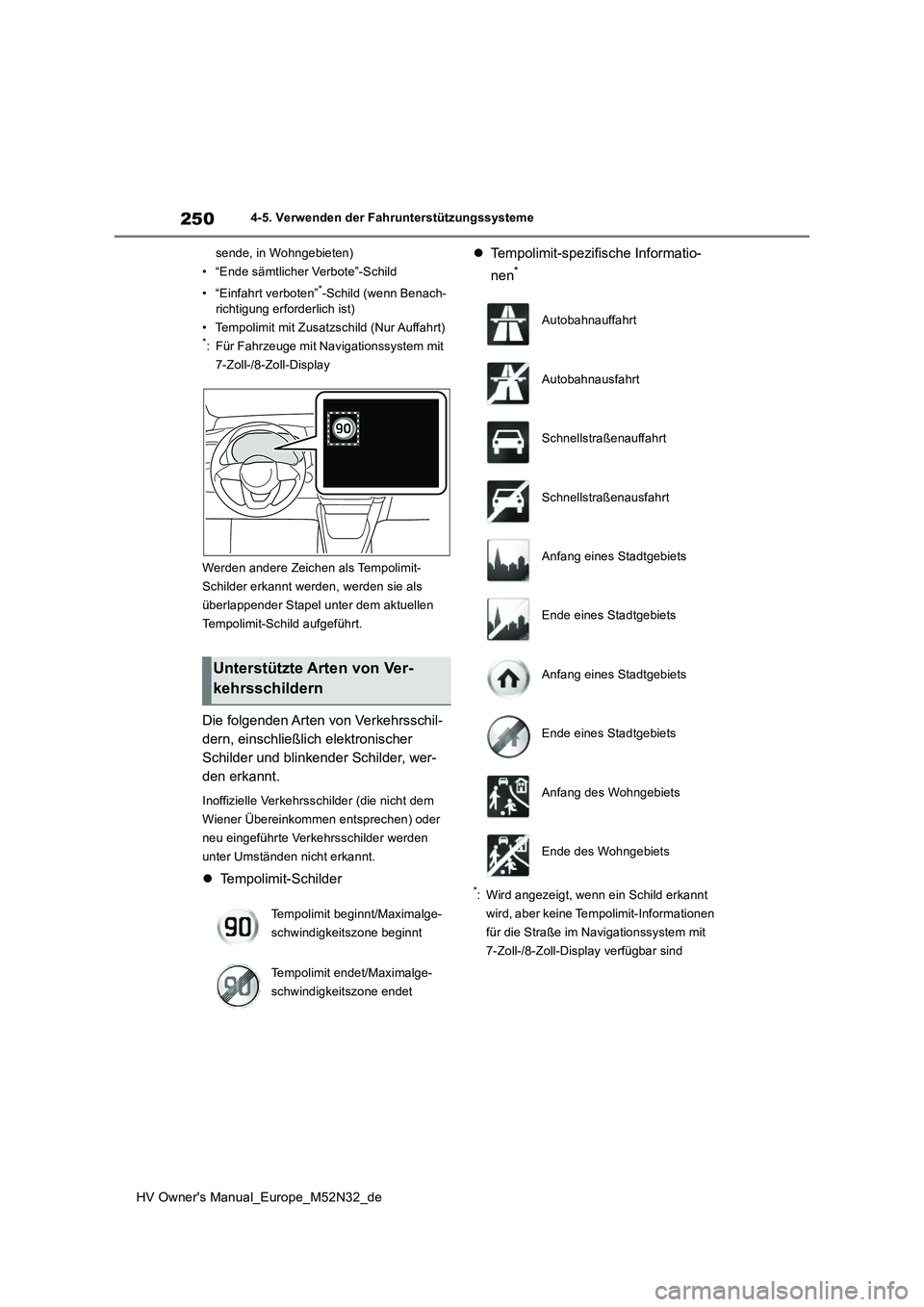

250
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
sende, in Wohngebieten)
• “Ende sämtlicher Verbote”-Schild
• “Einfahrt verboten”*-Schild (wenn Benach-
richtigung erforderlich ist)
• Tempolimit mit Zusatzschild (Nur Auffahrt)*: Für Fahrzeuge mit Navigationssystem mit
7-Zoll-/8-Zoll-Display
Werden andere Zeichen als Tempolimit-
Schilder erkannt werden, werden sie als
überlappender Stapel unter dem aktuellen
Tempolimit-Schild aufgeführt.
Die folgenden Arten von Verkehrsschil-
dern, einschließlich elektronischer
Schilder und blinkender Schilder, wer-
den erkannt.
Inoffizielle Verkehrsschilder (die nicht dem
Wiener Übereinkommen entsprechen) oder
neu eingeführte Verkehrsschilder werden
unter Umständen nicht erkannt.
 Tempolimit-Schilder
 Tempolimit-spezifische Informatio-
nen*
*: Wird angezeigt, wenn ein Schild erkannt
wird, aber keine Tempolimit-Informationen
für die Straße im Navigationssystem mit
7-Zoll-/8-Zoll-Displ ay verfügbar sind
Unterstützte Arten von Ver-
kehrsschildern
Tempolimit beginnt/Maximalge-
schwindigkeitszone beginnt
Tempolimit endet/Maximalge-
schwindigkeitszone endet
Autobahnauffahrt
Autobahnausfahrt
Schnellstraßenauffahrt
Schnellstraßenausfahrt
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang des Wohngebiets
Ende des Wohngebiets

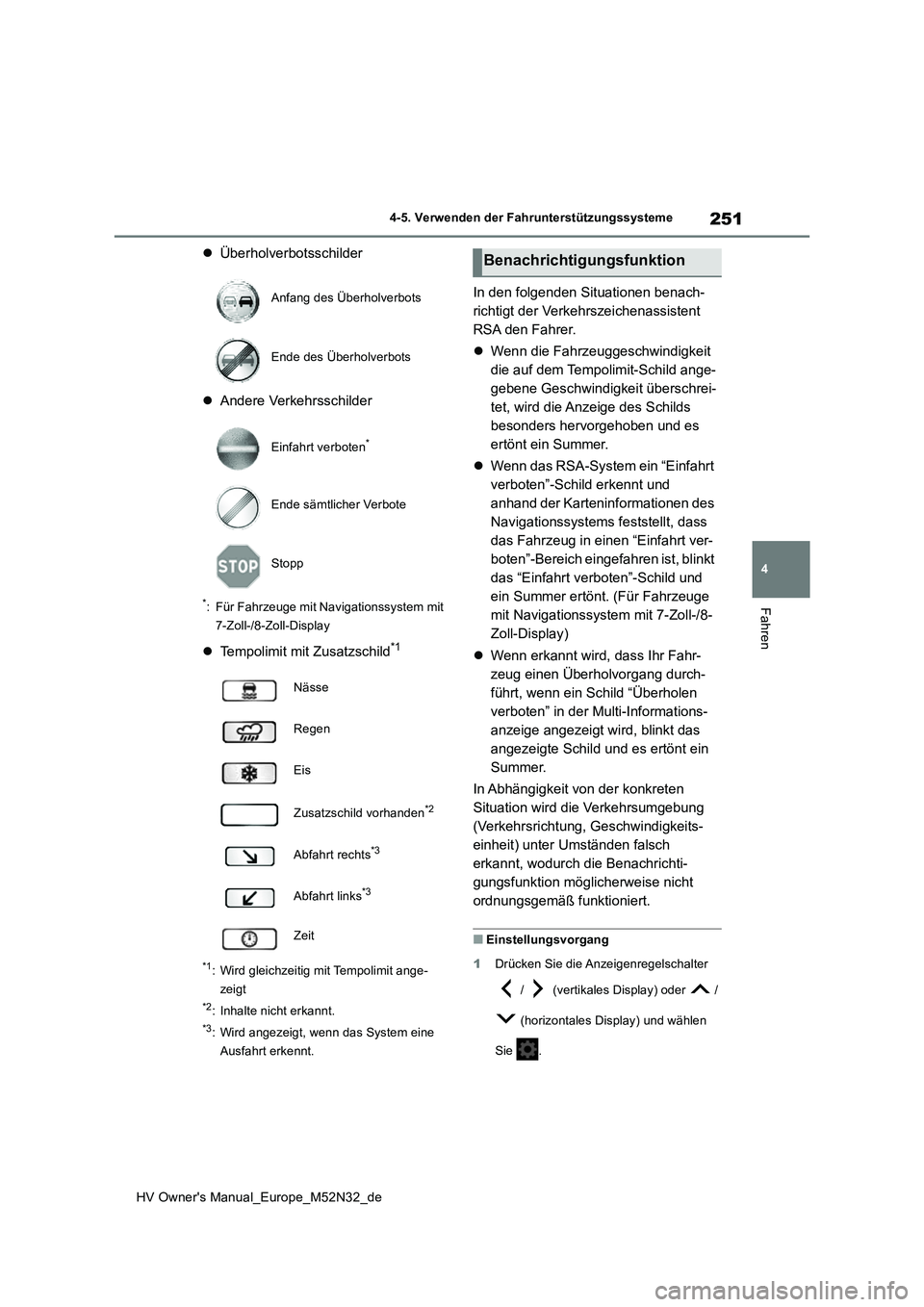

251
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Überholverbotsschilder
 Andere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem mit
7-Zoll-/8-Zoll-Display
 Tempolimit mit Zusatzschild*1
*1: Wird gleichzeitig mit Tempolimit ange-
zeigt
*2: Inhalte nicht erkannt.
*3: Wird angezeigt, wenn das System eine
Ausfahrt erkennt.
In den folgenden Situationen benach-
richtigt der Verkehrszeichenassistent
RSA den Fahrer.
 Wenn die Fahrzeuggeschwindigkeit
die auf dem Tempolimit-Schild ange-
gebene Geschwindigkeit überschrei-
tet, wird die Anzeige des Schilds
besonders hervorgehoben und es
ertönt ein Summer.
 Wenn das RSA-System ein “Einfahrt
verboten”-Schild erkennt und
anhand der Karteninformationen des
Navigationssystems feststellt, dass
das Fahrzeug in einen “Einfahrt ver-
boten”-Bereich eingefahren ist, blinkt
das “Einfahrt verboten”-Schild und
ein Summer ertönt. (Für Fahrzeuge
mit Navigationssystem mit 7-Zoll-/8-
Zoll-Display)
 Wenn erkannt wird, dass Ihr Fahr-
zeug einen Überholvorgang durch-
führt, wenn ein Schild “Überholen
verboten” in der Multi-Informations-
anzeige angezeigt wird, blinkt das
angezeigte Schild und es ertönt ein
Summer.
In Abhängigkeit von der konkreten
Situation wird die Verkehrsumgebung
(Verkehrsrichtung, Geschwindigkeits-
einheit) unter Umständen falsch
erkannt, wodurch die Benachrichti-
gungsfunktion möglicherweise nicht
ordnungsgemäß funktioniert.
■Einstellungsvorgang
1 Drücken Sie die Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display) und wählen
Sie .
Anfang des Überholverbots
Ende des Überholverbots
Einfahrt verboten*
Ende sämtlicher Verbote
Stopp
Nässe
Regen
Eis
Zusatzschild vorhanden*2
Abfahrt rechts*3
Abfahrt links*3
Zeit
Benachrichtigungsfunktion

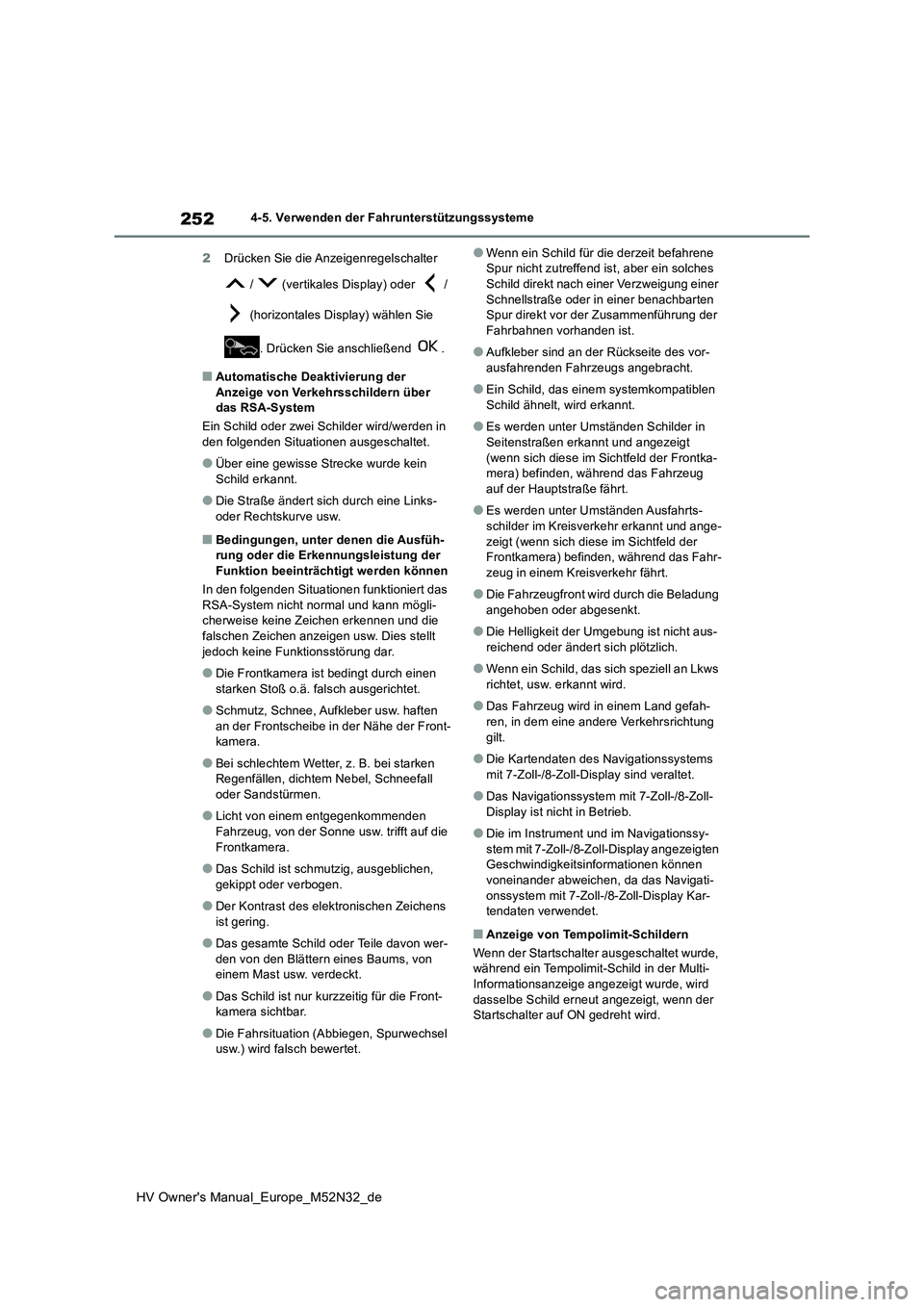

252
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
2 Drücken Sie die Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display) wählen Sie
. Drücken Sie anschließend .
■Automatische Deaktivierung der Anzeige von Verkehrsschildern über das RSA-System
Ein Schild oder zwei Schilder wird/werden in
den folgenden Situationen ausgeschaltet.
●Über eine gewisse Strecke wurde kein
Schild erkannt.
●Die Straße ändert sich durch eine Links-
oder Rechtskurve usw.
■Bedingungen, unter denen die Ausfüh- rung oder die Erkennungsleistung der Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das
RSA-System nicht normal und kann mögli- cherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies stellt
jedoch keine Funktionsstörung dar.
●Die Frontkamera ist bedingt durch einen
starken Stoß o.ä. falsch ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. haften
an der Frontscheibe in der Nähe der Front- kamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall oder Sandstürmen.
●Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf die
Frontkamera.
●Das Schild ist schmutzig, ausgeblichen,
gekippt oder verbogen.
●Der Kontrast des elektronischen Zeichens
ist gering.
●Das gesamte Schild oder Teile davon wer-
den von den Blättern eines Baums, von einem Mast usw. verdeckt.
●Das Schild ist nur kurzzeitig für die Front-kamera sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
●Wenn ein Schild für die derzeit befahrene Spur nicht zutreffend ist, aber ein solches Schild direkt nach einer Verzweigung einer
Schnellstraße oder in einer benachbarten Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden ist.
●Aufkleber sind an der Rückseite des vor-ausfahrenden Fahrzeugs angebracht.
●Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
●Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt
(wenn sich diese im Sichtfeld der Frontka- mera) befinden, während das Fahrzeug auf der Hauptstraße fährt.
●Es werden unter Umständen Ausfahrts-schilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld der Frontkamera) befinden, während das Fahr-zeug in einem Kreisverkehr fährt.
●Die Fahrzeugfront wird durch die Beladung angehoben oder abgesenkt.
●Die Helligkeit der Umgebung ist nicht aus-reichend oder ändert sich plötzlich.
●Wenn ein Schild, das sich speziell an Lkws richtet, usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-ren, in dem eine andere Verkehrsrichtung
gilt.
●Die Kartendaten des Navigationssystems
mit 7-Zoll-/8-Zoll-Display sind veraltet.
●Das Navigationssystem mit 7-Zoll-/8-Zoll-
Display ist nicht in Betrieb.
●Die im Instrument und im Navigationssy-
stem mit 7-Zoll-/8-Zoll-Display angezeigten Geschwindigkeitsinformationen können voneinander abweichen, da das Navigati-
onssystem mit 7-Zoll-/8-Zoll-Display Kar- tendaten verwendet.
■Anzeige von Tempolimit-Schildern
Wenn der Startschalter ausgeschaltet wurde, während ein Tempolimit-Schild in der Multi-
Informationsanzeige angezeigt wurde, wird dasselbe Schild erneut angezeigt, wenn der Startschalter auf ON gedreht wird.

253
4
HV Owner's Manual_Europe_M52N32_de

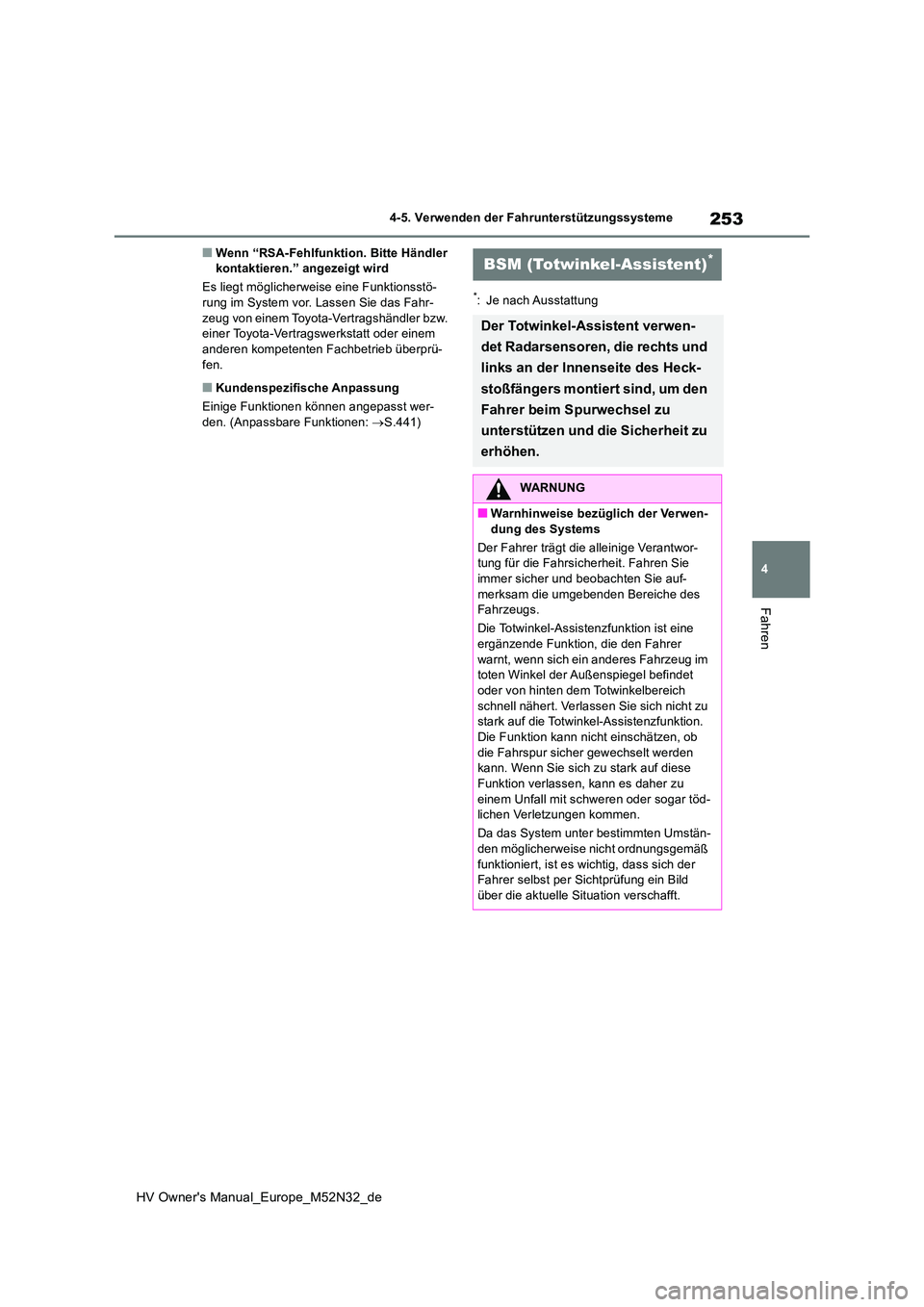

4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Wenn “RSA-Fehlfunktion. Bitte Händler kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. (Anpassbare Funktionen: S.441)
*: Je nach Ausstattung
BSM (Totwinkel-Assistent)*
Der Totwinkel-Assistent verwen-
det Radarsensoren, die rechts und
links an der Innenseite des Heck-
stoßfängers montiert sind, um den
Fahrer beim Spurwechsel zu
unterstützen und die Sicherheit zu
erhöhen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Der Fahrer trägt die alleinige Verantwor- tung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie auf-
merksam die umgebenden Bereiche des Fahrzeugs.
Die Totwinkel-Assistenzfunktion ist eine ergänzende Funktion, die den Fahrer
warnt, wenn sich ein anderes Fahrzeug im toten Winkel der Außenspiegel befindet oder von hinten dem Totwinkelbereich
schnell nähert. Verlassen Sie sich nicht zu stark auf die Totwinkel-Assistenzfunktion. Die Funktion kann nicht einschätzen, ob
die Fahrspur sicher gewechselt werden kann. Wenn Sie sich zu stark auf diese Funktion verlassen, kann es daher zu
einem Unfall mit schweren oder sogar töd- lichen Verletzungen kommen.
Da das System unter bestimmten Umstän- den möglicherweise nicht ordnungsgemäß
funktioniert, ist es wichtig, dass sich der Fahrer selbst per Sichtprüfung ein Bild über die aktuelle Situation verschafft.

254
HV Owner's Manual_Europe_M52N32_de

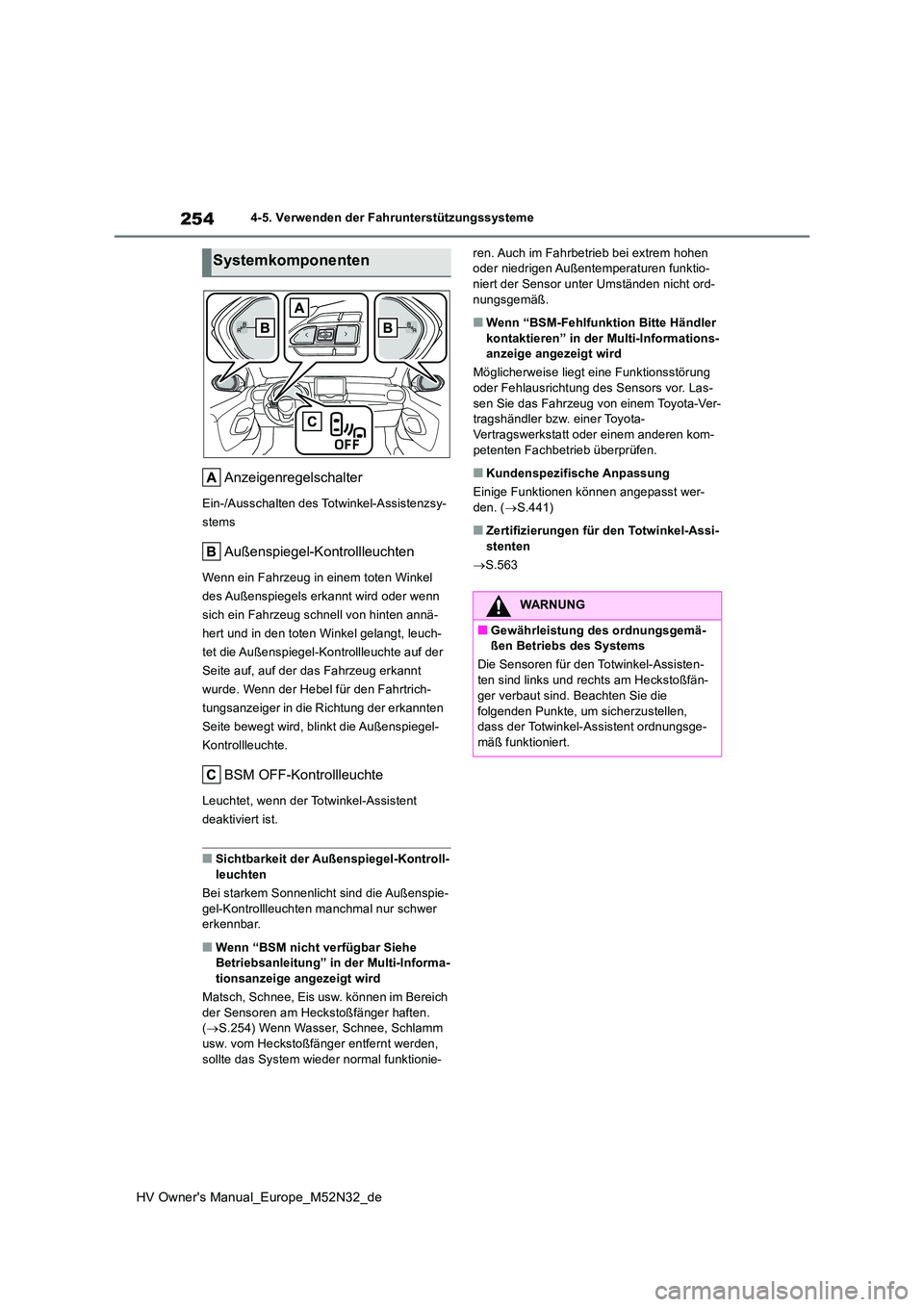

4-5. Verwenden der Fahrunterstützungssysteme
Anzeigenregelschalter
Ein-/Ausschalten des Totwinkel-Assistenzsy-
stems
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug in einem toten Winkel
des Außenspiegels erkannt wird oder wenn
sich ein Fahrzeug schnell von hinten annä-
hert und in den toten Winkel gelangt, leuch-
tet die Außenspiegel-Kontrollleuchte auf der
Seite auf, auf der das Fahrzeug erkannt
wurde. Wenn der Hebel für den Fahrtrich-
tungsanzeiger in die Richtung der erkannten
Seite bewegt wird, blinkt die Außenspiegel-
Kontrollleuchte.
BSM OFF-Kontrollleuchte
Leuchtet, wenn der Totwinkel-Assistent
deaktiviert ist.
■Sichtbarkeit der Außenspiegel-Kontroll- leuchten
Bei starkem Sonnenlicht sind die Außenspie-
gel-Kontrollleuchten manchmal nur schwer erkennbar.
■Wenn “BSM nicht verfügbar Siehe Betriebsanleitung” in der Multi-Informa-
tionsanzeige angezeigt wird
Matsch, Schnee, Eis usw. können im Bereich der Sensoren am Heckstoßfänger haften. ( S.254) Wenn Wasser, Schnee, Schlamm
usw. vom Heckstoßfänger entfernt werden, sollte das System wieder normal funktionie-
ren. Auch im Fahrbetrieb bei extrem hohen oder niedrigen Außentemperaturen funktio-niert der Sensor unter Umständen nicht ord-
nungsgemäß.
■Wenn “BSM-Fehlfunktion Bitte Händler kontaktieren” in der Multi-Informations-anzeige angezeigt wird
Möglicherweise liegt eine Funktionsstörung
oder Fehlausrichtung des Sensors vor. Las- sen Sie das Fahrzeug von einem Toyota-Ver-tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kom- petenten Fachbetrieb überprüfen.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( S.441)
■Zertifizierungen für den Totwinkel-Assi-
stenten
 S.563
Systemkomponenten
WARNUNG
■Gewährleistung des ordnungsgemä- ßen Betriebs des Systems
Die Sensoren für den Totwinkel-Assisten-
ten sind links und rechts am Heckstoßfän- ger verbaut sind. Beachten Sie die
folgenden Punkte, um sicherzustellen, dass der Totwinkel-Assistent ordnungsge-mäß funktioniert.
