2022 TOYOTA YARIS Betriebsanleitungen (in German)

415
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
(S.415)

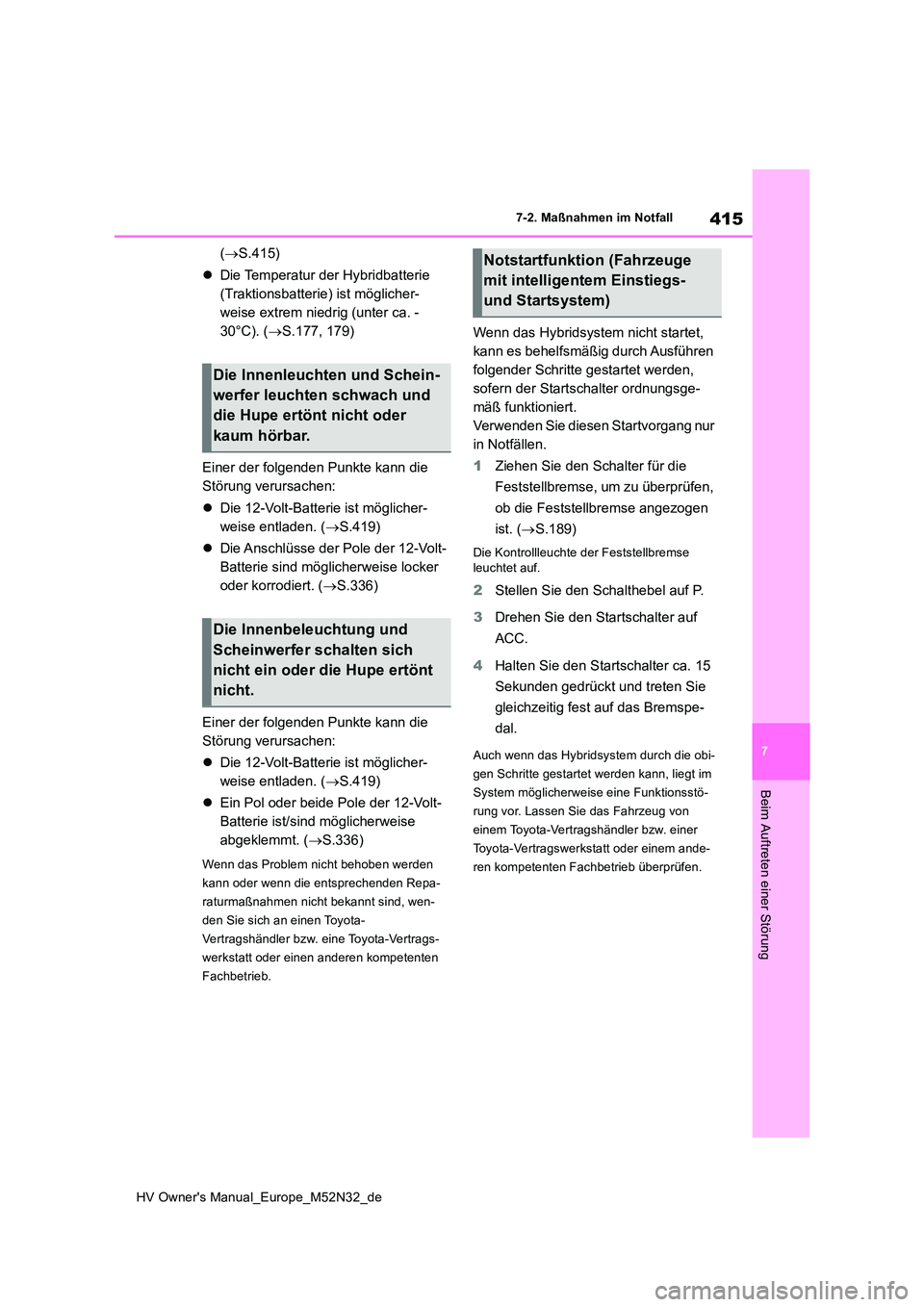

 Die Temperatur der Hybridbatterie
(Traktionsbatterie) ist möglicher-
weise extrem niedrig (unter ca. -
30°C). ( S.177, 179)
Einer der folgenden Punkte kann die
Störung verursachen:
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.419)
 Die Anschlüsse der Pole der 12-Volt-
Batterie sind möglicherweise locker
oder korrodiert. ( S.336)
Einer der folgenden Punkte kann die
Störung verursachen:
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.419)
 Ein Pol oder beide Pole der 12-Volt-
Batterie ist/sind möglicherweise
abgeklemmt. ( S.336)
Wenn das Problem nicht behoben werden
kann oder wenn die entsprechenden Repa-
raturmaßnahmen nicht bekannt sind, wen-
den Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.
Wenn das Hybridsystem nicht startet,
kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden,
sofern der Startschalter ordnungsge-
mäß funktioniert.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
1 Ziehen Sie den Schalter für die
Feststellbremse, um zu überprüfen,
ob die Feststellbremse angezogen
ist. ( S.189)
Die Kontrollleuchte der Feststellbremse leuchtet auf.
2 Stellen Sie den Schalthebel auf P.
3 Drehen Sie den Startschalter auf
ACC.
4 Halten Sie den Startschalter ca. 15
Sekunden gedrückt und treten Sie
gleichzeitig fest auf das Bremspe-
dal.
Auch wenn das Hybridsystem durch die obi-
gen Schritte gestartet werden kann, liegt im
System möglicherweise eine Funktionsstö-
rung vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Die Innenleuchten und Schein-
werfer leuchten schwach und
die Hupe ertönt nicht oder
kaum hörbar.
Die Innenbeleuchtung und
Scheinwerfer schalten sich
nicht ein oder die Hupe ertönt
nicht.
Notstartfunktion (Fahrzeuge
mit intelligentem Einstiegs-
und Startsystem)

416
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

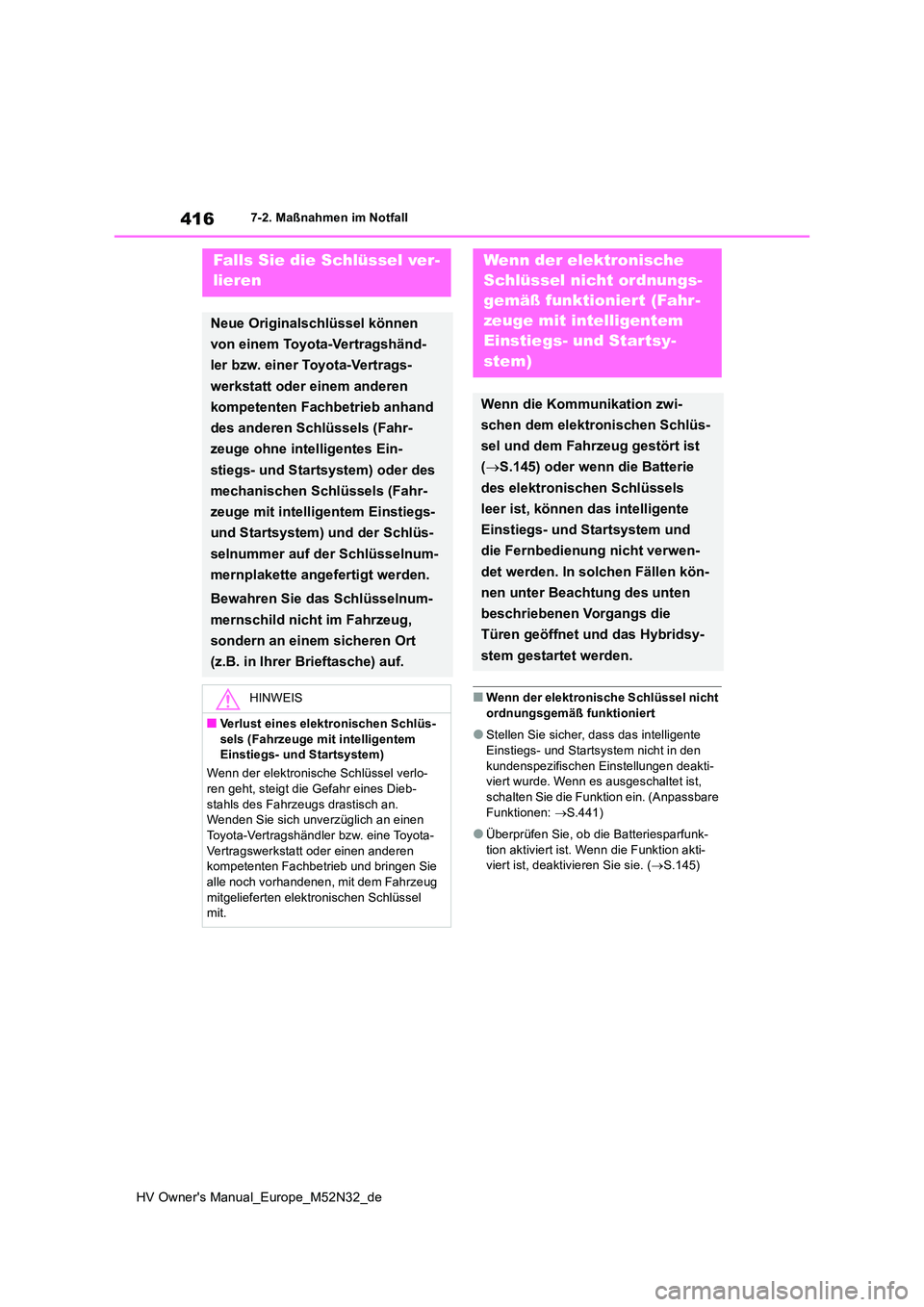

■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- und Startsystem nicht in den kundenspezifischen Einstellungen deakti-viert wurde. Wenn es ausgeschaltet ist,
schalten Sie die Funktion ein. (Anpassbare Funktionen: S.441)
●Überprüfen Sie, ob die Batteriesparfunk- tion aktiviert ist. Wenn die Funktion akti-viert ist, deaktivieren Sie sie. ( S.145)
Falls Sie die Schlüssel ver-
lieren
Neue Originalschlüssel können
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb anhand
des anderen Schlüssels (Fahr-
zeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder des
mechanischen Schlüssels (Fahr-
zeuge mit intelligentem Einstiegs-
und Startsystem) und der Schlüs-
selnummer auf der Schlüsselnum-
mernplakette angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
(z.B. in Ihrer Brieftasche) auf.
HINWEIS
■Verlust eines elektronischen Schlüs-
sels (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Wenn der elektronische Schlüssel verlo- ren geht, steigt die Gefahr eines Dieb-
stahls des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle noch vorhandenen, mit dem Fahrzeug
mitgelieferten elektronischen Schlüssel mit.
Wenn der elektronische
Schlüssel nicht ordnungs-
gemäß funktionier t (Fahr -
zeuge mit intelligentem
Einstiegs- und Startsy-
stem)
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug gestört ist
( S.145) oder wenn die Batterie
des elektronischen Schlüssels
leer ist, können das intelligente
Einstiegs- und Startsystem und
die Fernbedienung nicht verwen-
det werden. In solchen Fällen kön-
nen unter Beachtung des unten
beschriebenen Vorgangs die
Türen geöffnet und das Hybridsy-
stem gestartet werden.

417
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

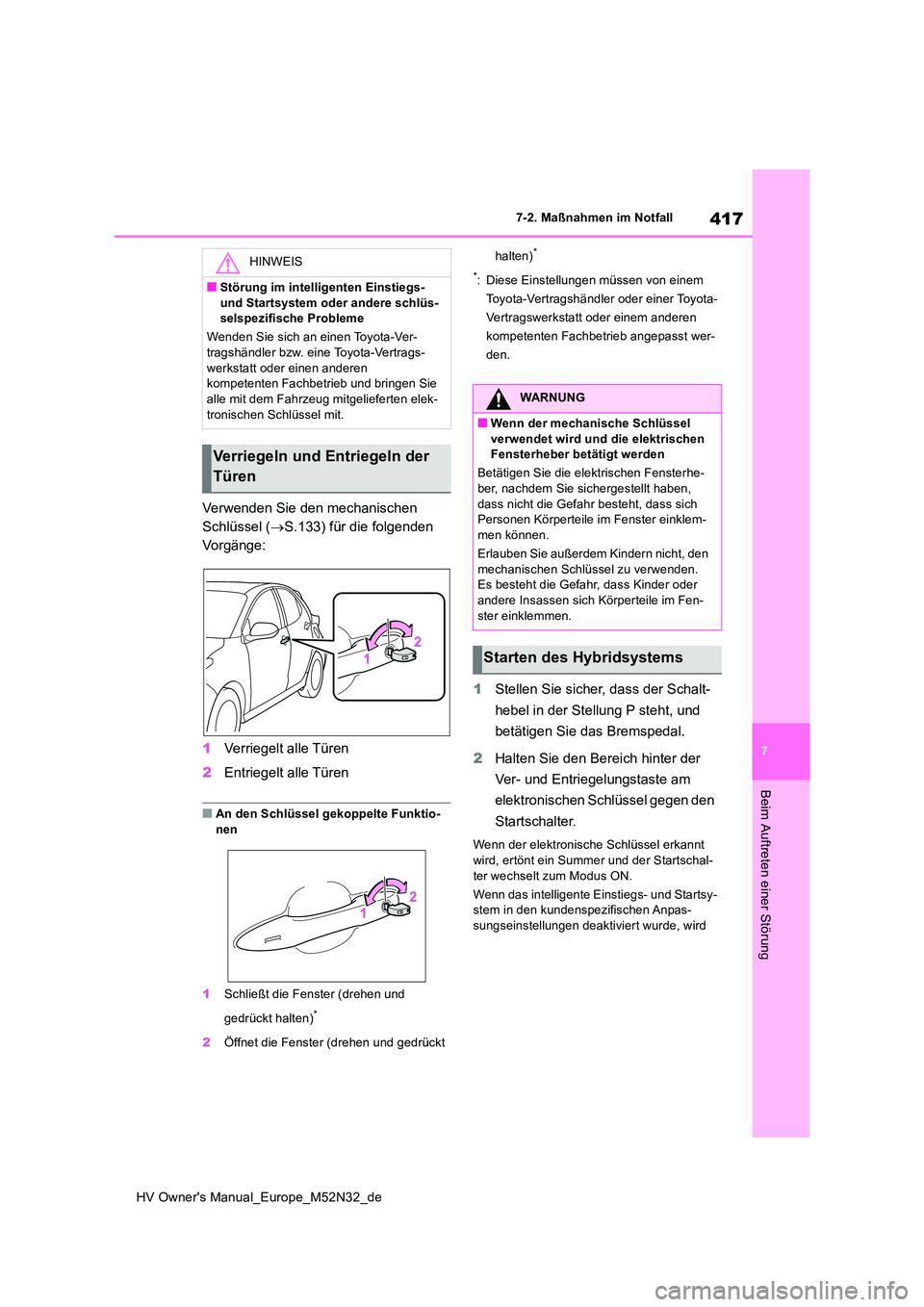

Verwenden Sie den mechanischen
Schlüssel ( S.133) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster (drehen und
gedrückt halten)*
2 Öffnet die Fenster (drehen und gedrückt
halten)*
*: Diese Einstellungen müssen von einem
Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb angepasst wer-
den.
1 Stellen Sie sicher, dass der Schalt-
hebel in der Stellung P steht, und
betätigen Sie das Bremspedal.
2 Halten Sie den Bereich hinter der
Ver- und Entriegelungstaste am
elektronischen Schlüssel gegen den
Startschalter.
Wenn der elektronische Schlüssel erkannt
wird, ertönt ein Summer und der Startschal- ter wechselt zum Modus ON.
Wenn das intelligente Einstiegs- und Startsy- stem in den kundenspezifischen Anpas-
sungseinstellungen deaktiviert wurde, wird
HINWEIS
■Störung im intelligenten Einstiegs-
und Startsystem oder andere schlüs- selspezifische Probleme
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem Fahrzeug mitgelieferten elek-
tronischen Schlüssel mit.
Verriegeln und Entriegeln der
Türen
WARNUNG
■Wenn der mechanische Schlüssel verwendet wird und die elektrischen Fensterheber betätigt werden
Betätigen Sie die elektrischen Fensterhe-
ber, nachdem Sie sichergestellt haben, dass nicht die Gefahr besteht, dass sich Personen Körperteile im Fenster einklem-
men können.
Erlauben Sie außerdem Kindern nicht, den mechanischen Schlüssel zu verwenden. Es besteht die Gefahr, dass Kinder oder
andere Insassen sich Körperteile im Fen- ster einklemmen.
Starten des Hybridsystems

418
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

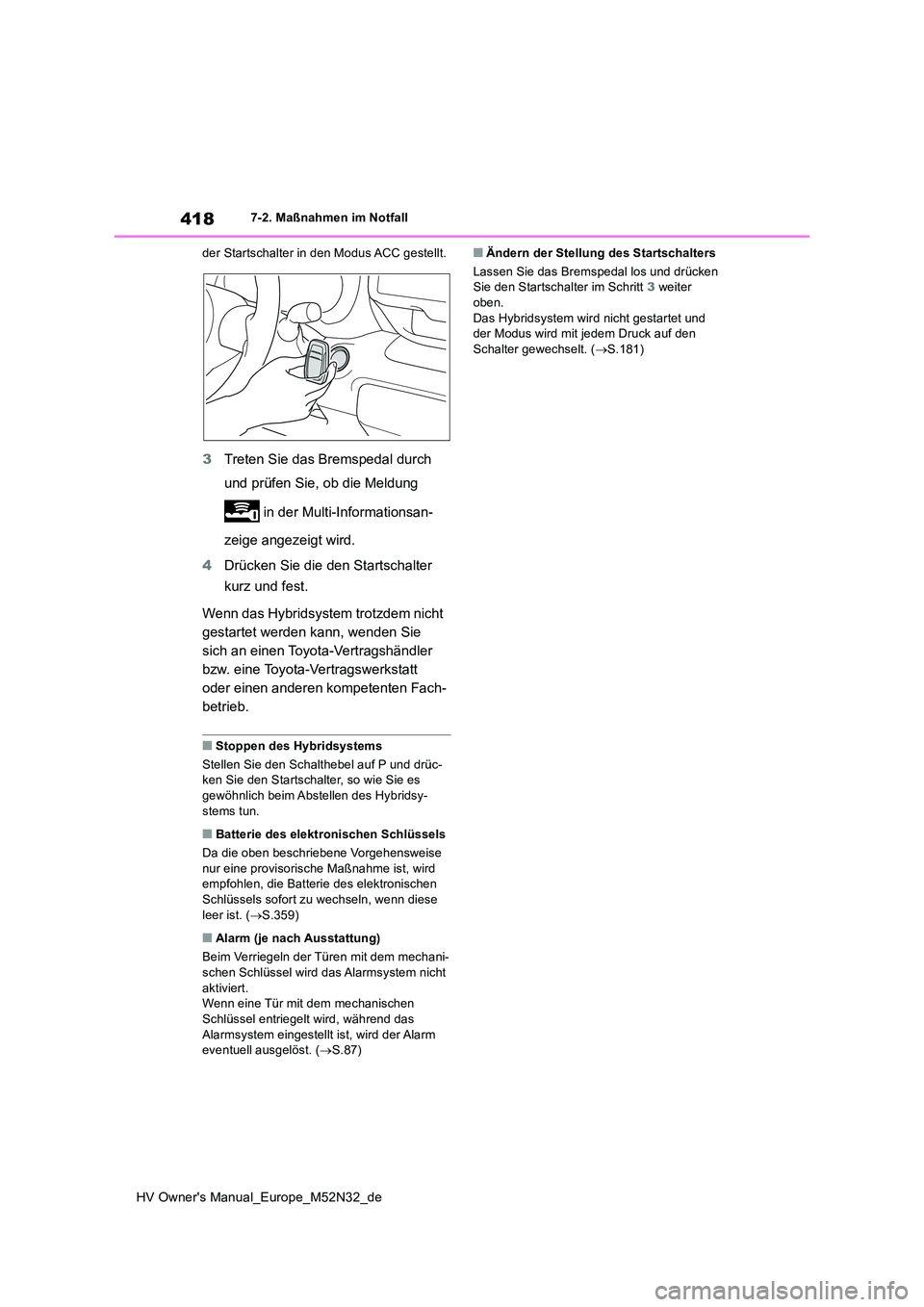

der Startschalter in den Modus ACC gestellt.
3 Treten Sie das Bremspedal durch
und prüfen Sie, ob die Meldung
in der Multi-Informationsan-
zeige angezeigt wird.
4 Drücken Sie die den Startschalter
kurz und fest.
Wenn das Hybridsystem trotzdem nicht
gestartet werden kann, wenden Sie
sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fach-
betrieb.
■Stoppen des Hybridsystems
Stellen Sie den Schalthebel auf P und drüc- ken Sie den Startschalter, so wie Sie es gewöhnlich beim Abstellen des Hybridsy-
stems tun.
■Batterie des elektronischen Schlüssels
Da die oben beschriebene Vorgehensweise nur eine provisorisc he Maßnahme ist, wird empfohlen, die Batterie des elektronischen
Schlüssels sofort zu wechseln, wenn diese leer ist. ( S.359)
■Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechani-
schen Schlüssel wird das Alarmsystem nicht aktiviert.Wenn eine Tür mit dem mechanischen
Schlüssel entriegelt wird, während das Alarmsystem eingestellt ist, wird der Alarm eventuell ausgelöst. ( S.87)
■Ändern der Stellung des Startschalters
Lassen Sie das Bremspedal los und drücken Sie den Startschalter im Schritt 3 weiter oben.
Das Hybridsystem wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter gewechselt. ( S.181)

419
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

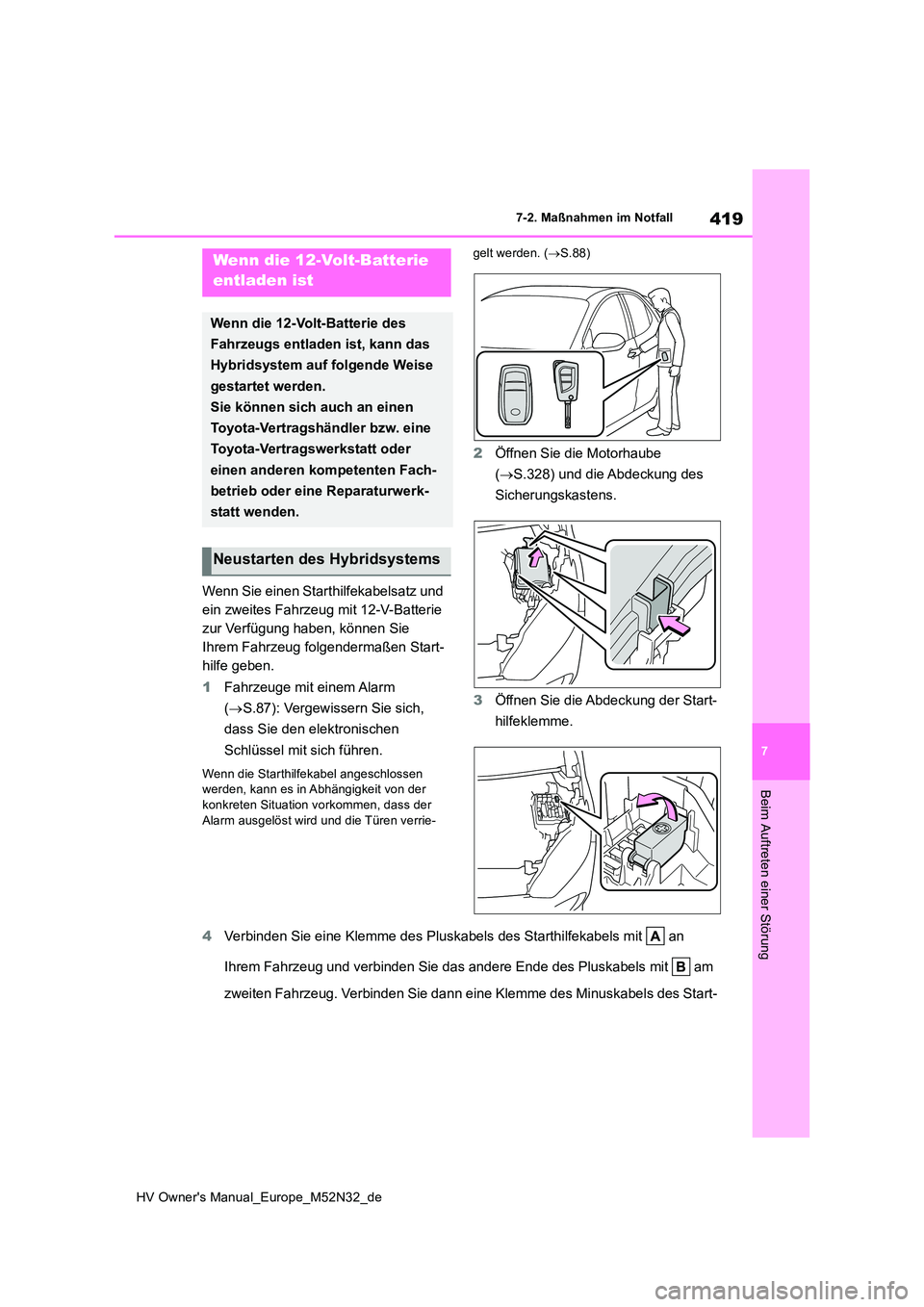

Wenn Sie einen Starthilfekabelsatz und
ein zweites Fahrzeug mit 12-V-Batterie
zur Verfügung haben, können Sie
Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.
1 Fahrzeuge mit einem Alarm
( S.87): Vergewissern Sie sich,
dass Sie den elektronischen
Schlüssel mit sich führen.
Wenn die Starthilfekabel angeschlossen werden, kann es in Abhängigkeit von der konkreten Situation vorkommen, dass der
Alarm ausgelöst wird und die Türen verrie-
gelt werden. ( S.88)
2Öffnen Sie die Motorhaube
( S.328) und die Abdeckung des
Sicherungskastens.
3 Öffnen Sie die Abdeckung der Start-
hilfeklemme.
4 Verbinden Sie eine Klemme des Pluskabels des Starthilfekabels mit an
Ihrem Fahrzeug und verbinden Sie das andere Ende des Pluskabels mit am
zweiten Fahrzeug. Verbinden Sie dann eine Klemme des Minuskabel s des Start-
Wenn die 12-Volt-Batterie
entladen ist
Wenn die 12-Volt-Batterie des
Fahrzeugs entladen ist, kann das
Hybridsystem auf folgende Weise
gestartet werden.
Sie können sich auch an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb oder eine Reparaturwerk-
statt wenden.
Neustarten des Hybridsystems

420
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

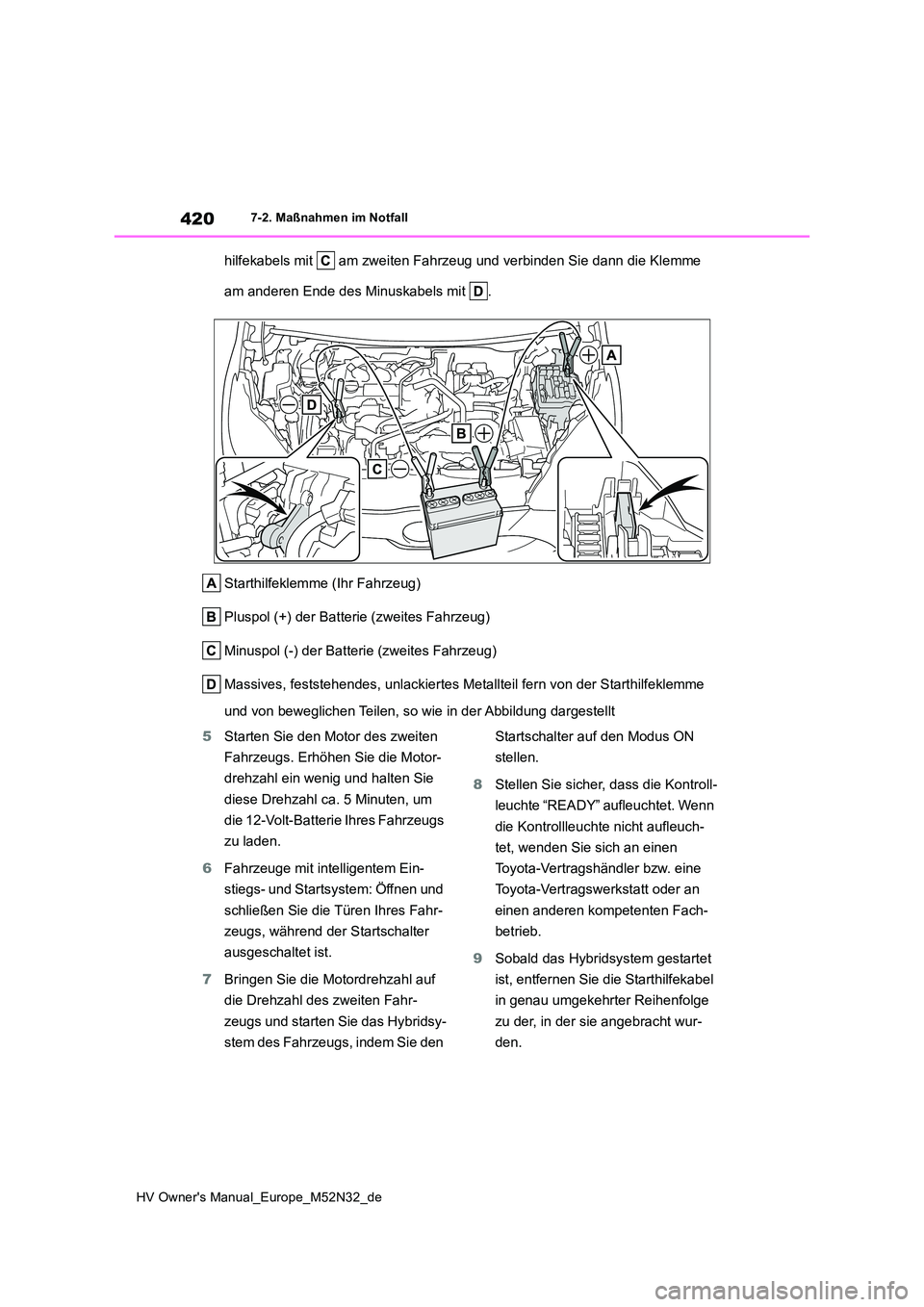

hilfekabels mit am zweiten Fahrzeug und verbinden Sie dann die Klemme
am anderen Ende des Minuskabels mit .
Starthilfeklemme (Ihr Fahrzeug)
Pluspol (+) der Batterie (zweites Fahrzeug)
Minuspol (-) der Batterie (zweites Fahrzeug)
Massives, feststehendes, unlackiertes Metallteil fern von der S tarthilfeklemme
und von beweglichen Teilen, so wie in der Abbildung dargestellt
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl ca. 5 Minuten, um
die 12-Volt-Batterie Ihres Fahrzeugs
zu laden.
6 Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Öffnen und
schließen Sie die Türen Ihres Fahr-
zeugs, während der Startschalter
ausgeschaltet ist.
7 Bringen Sie die Motordrehzahl auf
die Drehzahl des zweiten Fahr-
zeugs und starten Sie das Hybridsy-
s t e m d e s F a h r z e u g s , i n d e m S i e d e n
Startschalter auf den Modus ON
stellen.
8 Stellen Sie sicher, dass die Kontroll-
leuchte “READY” aufleuchtet. Wenn
die Kontrollleuchte nicht aufleuch-
tet, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an
einen anderen kompetenten Fach-
betrieb.
9 Sobald das Hybridsystem gestartet
ist, entfernen Sie die Starthilfekabel
in genau umgekehrter Reihenfolge
zu der, in der sie angebracht wur-
den.

421
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

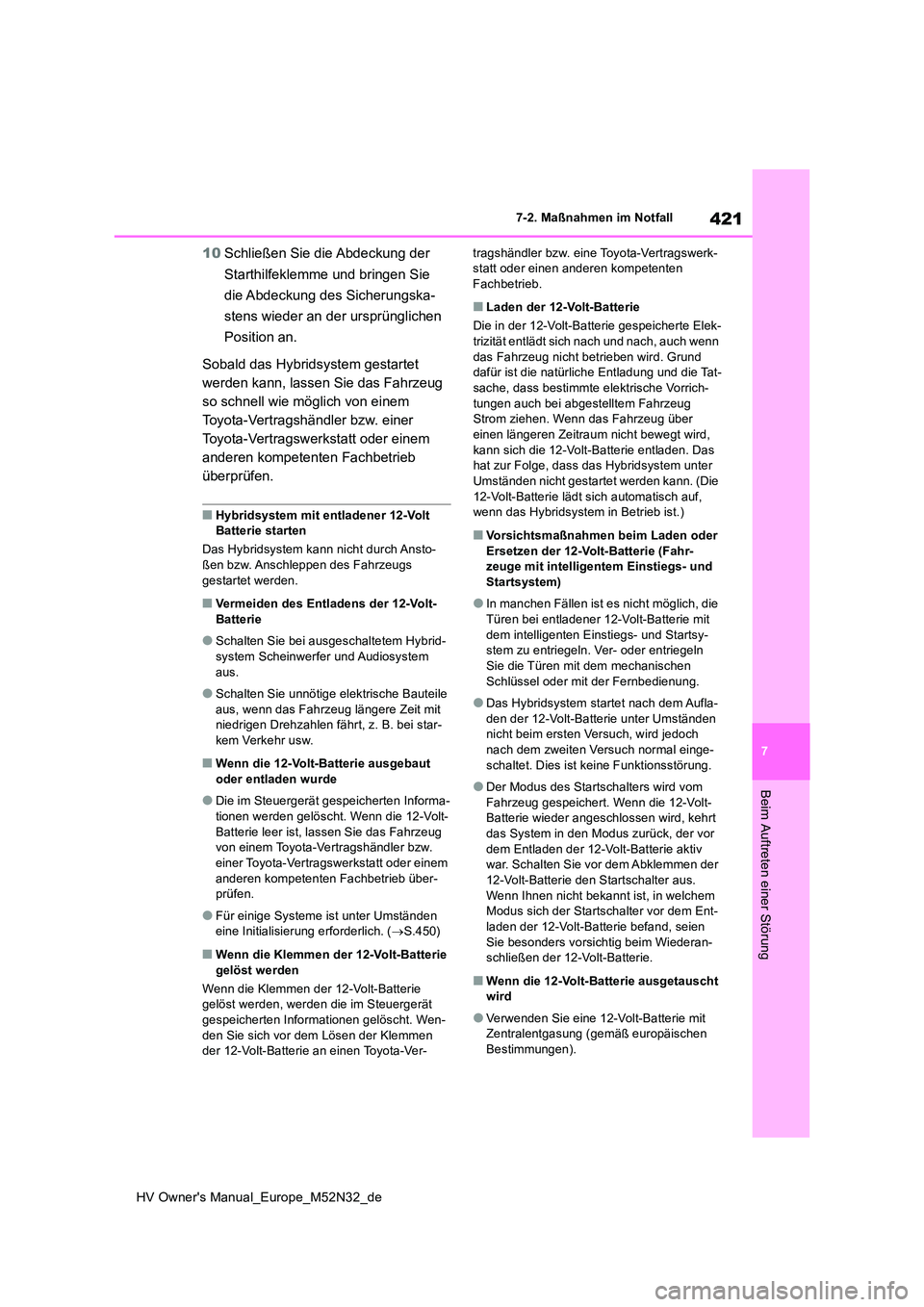

10Schließen Sie die Abdeckung der
Starthilfeklemme und bringen Sie
die Abdeckung des Sicherungska-
stens wieder an der ursprünglichen
Position an.
Sobald das Hybridsystem gestartet
werden kann, lassen Sie das Fahrzeug
so schnell wie möglich von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb
überprüfen.
■Hybridsystem mit entladener 12-Volt Batterie starten
Das Hybridsystem kann nicht durch Ansto-
ßen bzw. Anschleppen des Fahrzeugs gestartet werden.
■Vermeiden des Entladens der 12-Volt-Batterie
●Schalten Sie bei ausgeschaltetem Hybrid-system Scheinwerfer und Audiosystem
aus.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit niedrigen Drehzahlen fährt, z. B. bei star-kem Verkehr usw.
■Wenn die 12-Volt-Batterie ausgebaut
oder entladen wurde
●Die im Steuergerät gespeicherten Informa-
tionen werden gelöscht. Wenn die 12-Volt- Batterie leer ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
●Für einige Systeme ist unter Umständen eine Initialisier ung erforderlich. (S.450)
■Wenn die Klemmen der 12-Volt-Batterie
gelöst werden
Wenn die Klemmen der 12-Volt-Batterie gelöst werden, werden die im Steuergerät gespeicherten Informationen gelöscht. Wen-
den Sie sich vor dem Lösen der Klemmen der 12-Volt-Batterie an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb.
■Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elek-
trizität entlädt sich nach und nach, auch wenn das Fahrzeug nicht betrieben wird. Grund dafür ist die natürliche Entladung und die Tat-
sache, dass bestimmte elektrische Vorrich- tungen auch bei abgestelltem Fahrzeug Strom ziehen. Wenn das Fahrzeug über
einen längeren Zeitraum nicht bewegt wird, kann sich die 12-Volt-Batterie entladen. Das hat zur Folge, dass das Hybridsystem unter
Umständen nicht gestartet werden kann. (Die 12-Volt-Batterie lädt sich automatisch auf, wenn das Hybridsystem in Betrieb ist.)
■Vorsichtsmaßnahmen beim Laden oder
Ersetzen der 12-Volt-Batterie (Fahr- zeuge mit intelligentem Einstiegs- und Startsystem)
●In manchen Fällen ist es nicht möglich, die Türen bei entladener 12-Volt-Batterie mit
dem intelligenten Einstiegs- und Startsy- stem zu entriegeln. Ver- oder entriegeln Sie die Türen mit dem mechanischen
Schlüssel oder mit der Fernbedienung.
●Das Hybridsystem startet nach dem Aufla-
den der 12-Volt-Batterie unter Umständen nicht beim ersten Versuch, wird jedoch nach dem zweiten Versuch normal einge-
schaltet. Dies ist keine Funktionsstörung.
●Der Modus des Startschalters wird vom
Fahrzeug gespeichert. Wenn die 12-Volt- Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück, der vor
dem Entladen der 12-Volt-Batterie aktiv war. Schalten Sie vor dem Abklemmen der 12-Volt-Batterie den Startschalter aus.
Wenn Ihnen nicht bekannt ist, in welchem Modus sich der Startschalter vor dem Ent-laden der 12-Volt-Batterie befand, seien
Sie besonders vorsichtig beim Wiederan- schließen der 12-Volt-Batterie.
■Wenn die 12-Volt-Batterie ausgetauscht wird
●Verwenden Sie eine 12-Volt-Batterie mit Zentralentgasung (gemäß europäischen
Bestimmungen).

422
HV Owner's Manual_Europe_M52N32_de

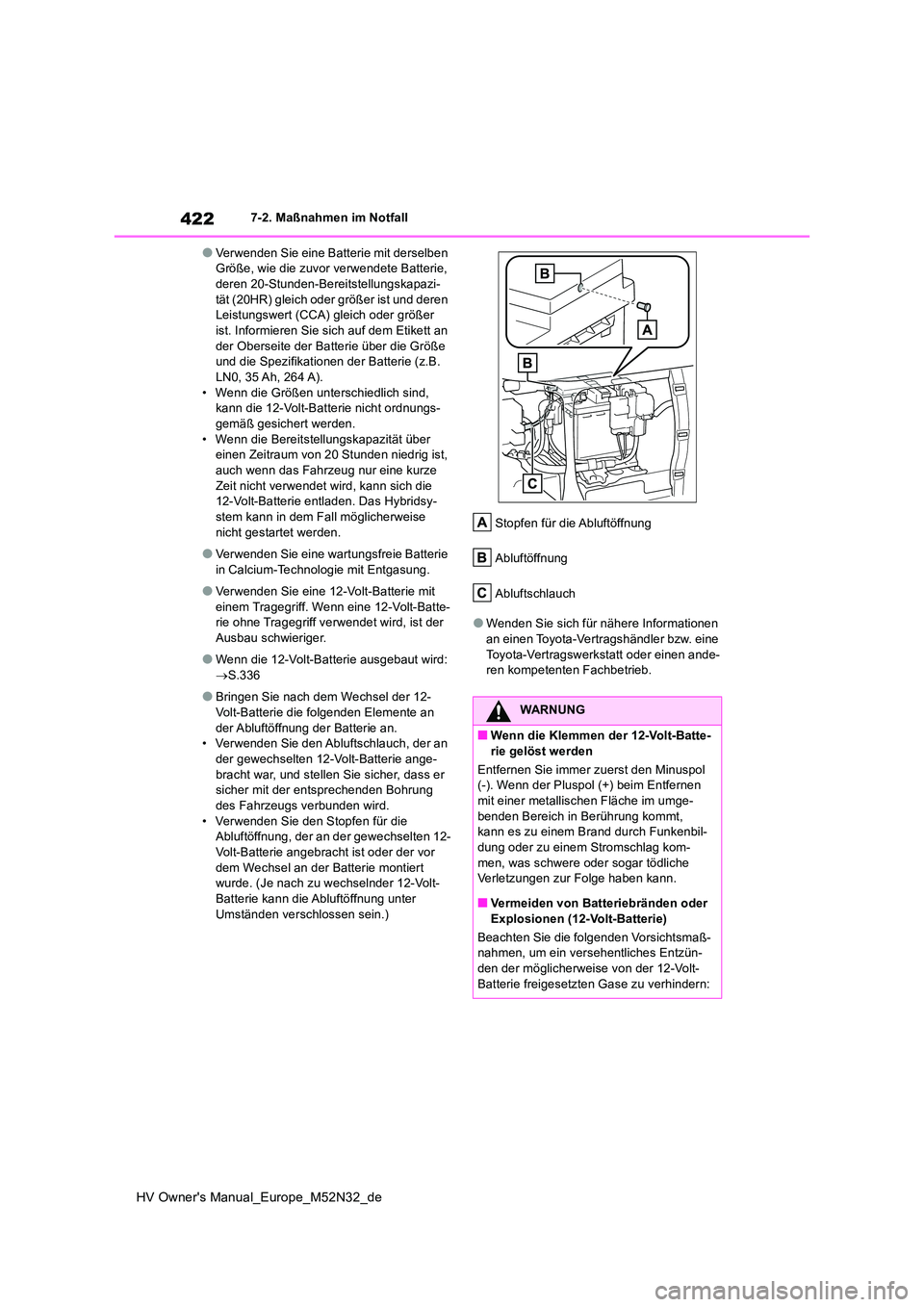

7-2. Maßnahmen im Notfall
●Verwenden Sie eine Batterie mit derselben Größe, wie die zuvor verwendete Batterie, deren 20-Stunden-Bereitstellungskapazi-
tät (20HR) gleich oder größer ist und deren Leistungswert (CCA) gleich oder größer ist. Informieren Sie sich auf dem Etikett an
der Oberseite der Batterie über die Größe und die Spezifikationen der Batterie (z.B. LN0, 35 Ah, 264 A).
• Wenn die Größen unterschiedlich sind, kann die 12-Volt-Batterie nicht ordnungs-gemäß gesichert werden.
• Wenn die Bereitstellungskapazität über einen Zeitraum von 20 Stunden niedrig ist, auch wenn das Fahrzeug nur eine kurze
Zeit nicht verwendet wird, kann sich die 12-Volt-Batterie entladen. Das Hybridsy-stem kann in dem Fall möglicherweise
nicht gestartet werden.
●Verwenden Sie eine wartungsfreie Batterie
in Calcium-Technologie mit Entgasung.
●Verwenden Sie eine 12-Volt-Batterie mit
einem Tragegriff. Wenn eine 12-Volt-Batte- rie ohne Tragegriff verwendet wird, ist der Ausbau schwieriger.
●Wenn die 12-Volt-Batterie ausgebaut wird:  S.336
●Bringen Sie nach dem Wechsel der 12- Volt-Batterie die folgenden Elemente an
der Abluftöffnung der Batterie an. • Verwenden Sie den Abluftschlauch, der an der gewechselten 12-Volt-Batterie ange-
bracht war, und stellen Sie sicher, dass er sicher mit der entsprechenden Bohrung des Fahrzeugs verbunden wird.
• Verwenden Sie den Stopfen für die Abluftöffnung, der an der gewechselten 12-Volt-Batterie angebracht ist oder der vor
dem Wechsel an der Batterie montiert wurde. (Je nach zu wechselnder 12-Volt-Batterie kann die Abluftöffnung unter
Umständen verschlossen sein.)
Stopfen für die Abluftöffnung
Abluftöffnung
Abluftschlauch
●Wenden Sie sich für nähere Informationen
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb.
WARNUNG
■Wenn die Klemmen der 12-Volt-Batte-rie gelöst werden
Entfernen Sie immer zuerst den Minuspol (-). Wenn der Pluspol (+) beim Entfernen
mit einer metallischen Fläche im umge- benden Bereich in Berührung kommt, kann es zu einem Brand durch Funkenbil-
dung oder zu einem Stromschlag kom- men, was schwere oder sogar tödliche Verletzungen zur Folge haben kann.
■Vermeiden von Batteriebränden oder Explosionen (12-Volt-Batterie)
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt- Batterie freigesetzten Gase zu verhindern:
