2022 TOYOTA YARIS Betriebsanleitungen (in German)

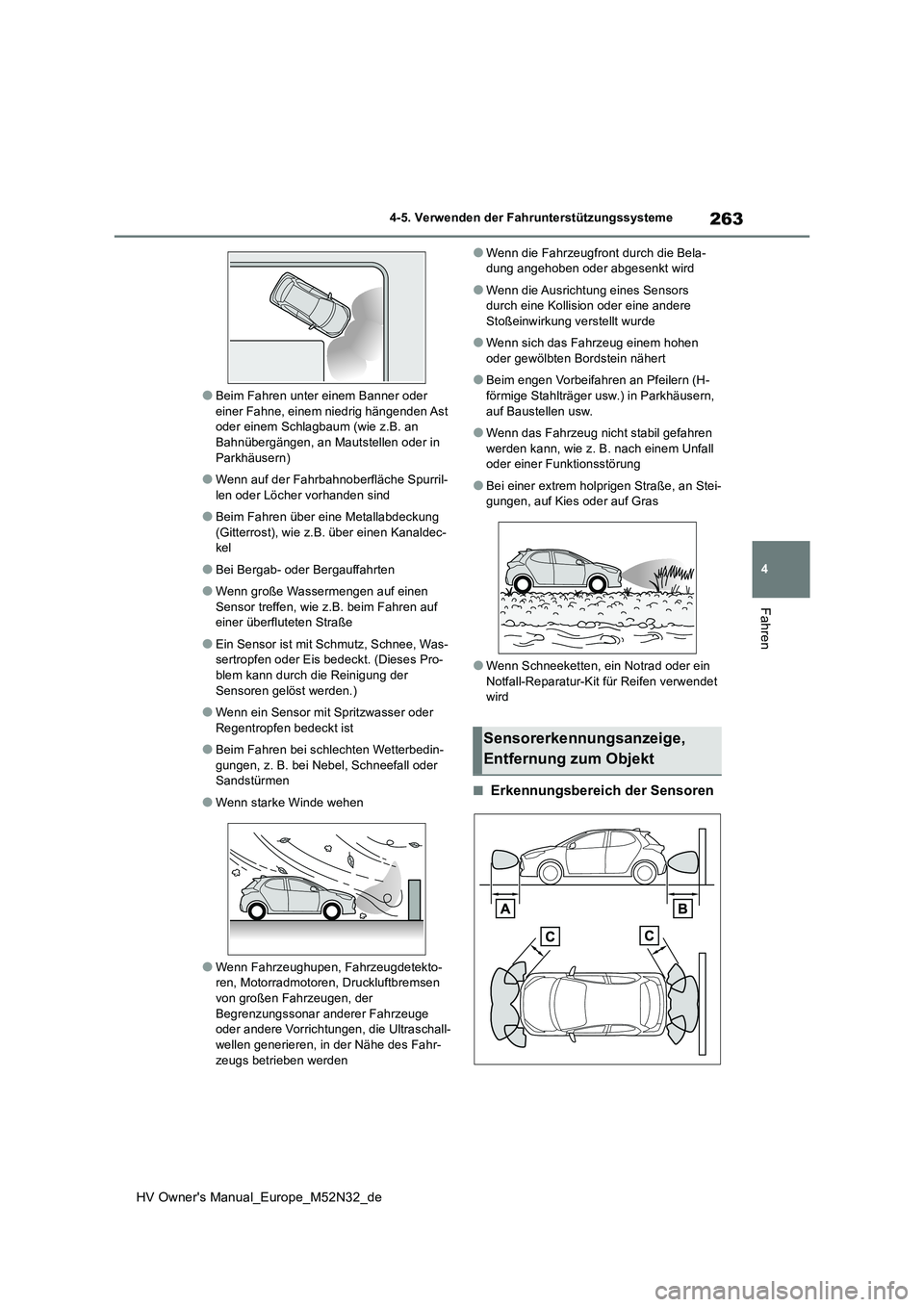

263
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
●Beim Fahren unter einem Banner oder einer Fahne, einem niedrig hängenden Ast oder einem Schlagbaum (wie z.B. an
Bahnübergängen, an Mautstellen oder in Parkhäusern)
●Wenn auf der Fahrbahnoberfläche Spurril-len oder Löcher vorhanden sind
●Beim Fahren über eine Metallabdeckung (Gitterrost), wie z.B. über einen Kanaldec-kel
●Bei Bergab- oder Bergauffahrten
●Wenn große Wassermengen auf einen Sensor treffen, wie z.B. beim Fahren auf einer überfluteten Straße
●Ein Sensor ist mit Schmutz, Schnee, Was-sertropfen oder Eis bedeckt. (Dieses Pro-
blem kann durch die Reinigung der Sensoren gelöst werden.)
●Wenn ein Sensor mit Spritzwasser oder Regentropfen bedeckt ist
●Beim Fahren bei schlechten Wetterbedin-gungen, z. B. bei Nebel, Schneefall oder Sandstürmen
●Wenn starke Winde wehen
●Wenn Fahrzeughupen, Fahrzeugdetekto-ren, Motorradmotoren, Druckluftbremsen von großen Fahrzeugen, der
Begrenzungssonar anderer Fahrzeuge oder andere Vorrichtungen, die Ultraschall-wellen generieren, in der Nähe des Fahr-
zeugs betrieben werden
●Wenn die Fahrzeugfront durch die Bela- dung angehoben oder abgesenkt wird
●Wenn die Ausrichtung eines Sensors durch eine Kollision oder eine andere Stoßeinwirkung verstellt wurde
●Wenn sich das Fahrzeug einem hohen oder gewölbten Bordstein nähert
●Beim engen Vorbeifahren an Pfeilern (H-förmige Stahlträger usw.) in Parkhäusern,
auf Baustellen usw.
●Wenn das Fahrzeug nicht stabil gefahren
werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
●Bei einer extrem holprigen Straße, an Stei-gungen, auf Kies oder auf Gras
●Wenn Schneeketten, ein Notrad oder ein Notfall-Reparatur-Kit für Reifen verwendet wird
■Erkennungsbereich der Sensoren
Sensorerkennungsanzeige,
Entfernung zum Objekt

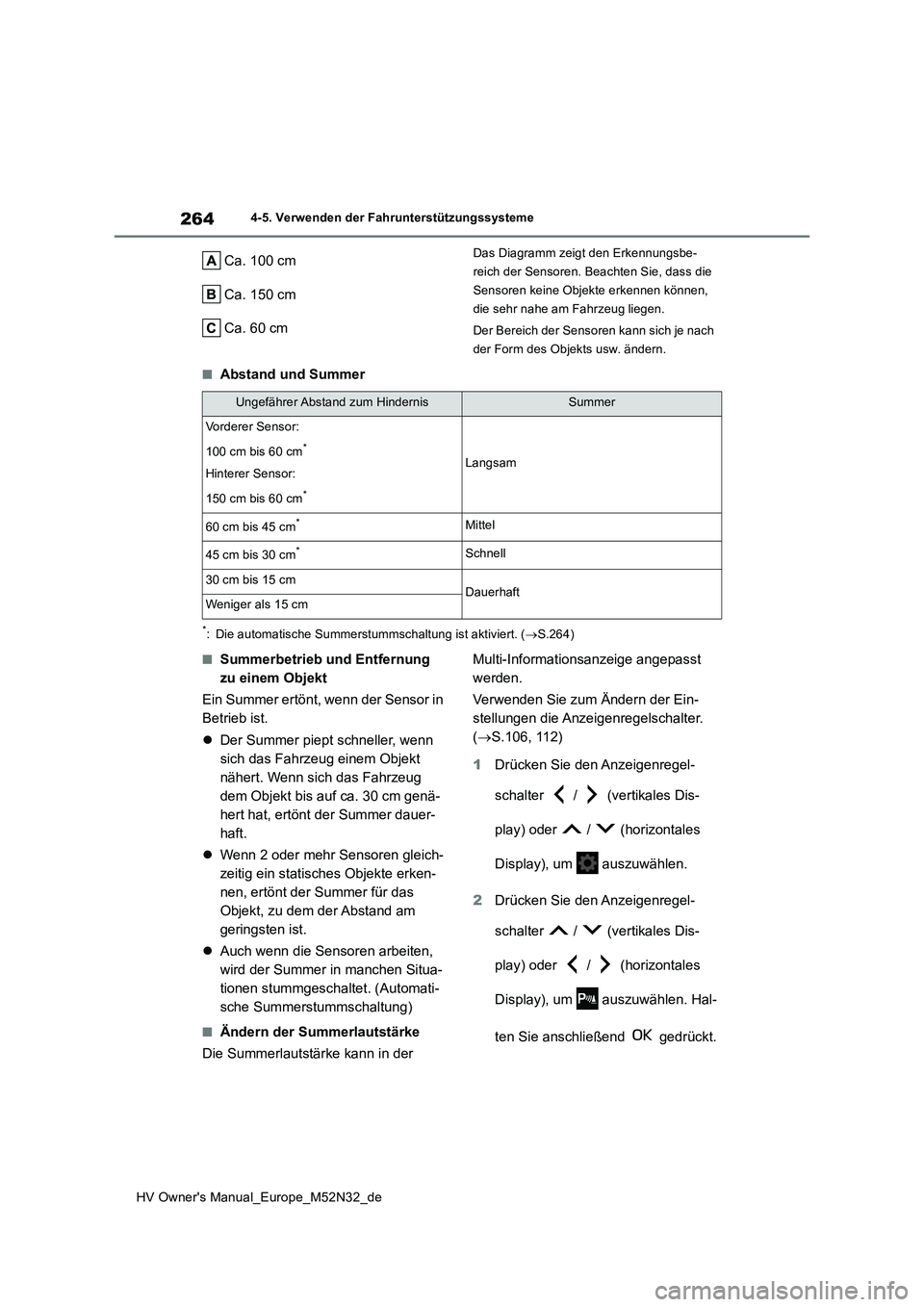

264
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Das Diagramm zeigt den Erkennungsbe-
reich der Sensoren. Beachten Sie, dass die
Sensoren keine Objekte erkennen können,
die sehr nahe am Fahrzeug liegen.
Der Bereich der Sensoren kann sich je nach
der Form des Objekts usw. ändern.
■Abstand und Summer
*: Die automatische Summerstummschaltung ist aktiviert. ( S.264)
■Summerbetrieb und Entfernung
zu einem Objekt
Ein Summer ertönt, wenn der Sensor in
Betrieb ist.
 Der Summer piept schneller, wenn
sich das Fahrzeug einem Objekt
nähert. Wenn sich das Fahrzeug
dem Objekt bis auf ca. 30 cm genä-
hert hat, ertönt der Summer dauer-
haft.
 Wenn 2 oder mehr Sensoren gleich-
zeitig ein statisches Objekte erken-
nen, ertönt der Summer für das
Objekt, zu dem der Abstand am
geringsten ist.
 Auch wenn die Sensoren arbeiten,
wird der Summer in manchen Situa-
tionen stummgeschaltet. (Automati-
sche Summerstummschaltung)
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der
Multi-Informationsanzeige angepasst
werden.
Verwenden Sie zum Ändern der Ein-
stellungen die Anzeigenregelschalter.
( S.106, 112)
1 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen. Hal-
ten Sie anschließend gedrückt.
Ungefährer Abstand zum HindernisSummer
Vorderer Sensor:
100 cm bis 60 cm*
Hinterer Sensor:
150 cm bis 60 cm*
Langsam
60 cm bis 45 cm*Mittel
45 cm bis 30 cm*Schnell
30 cm bis 15 cmDauerhaftWeniger als 15 cm

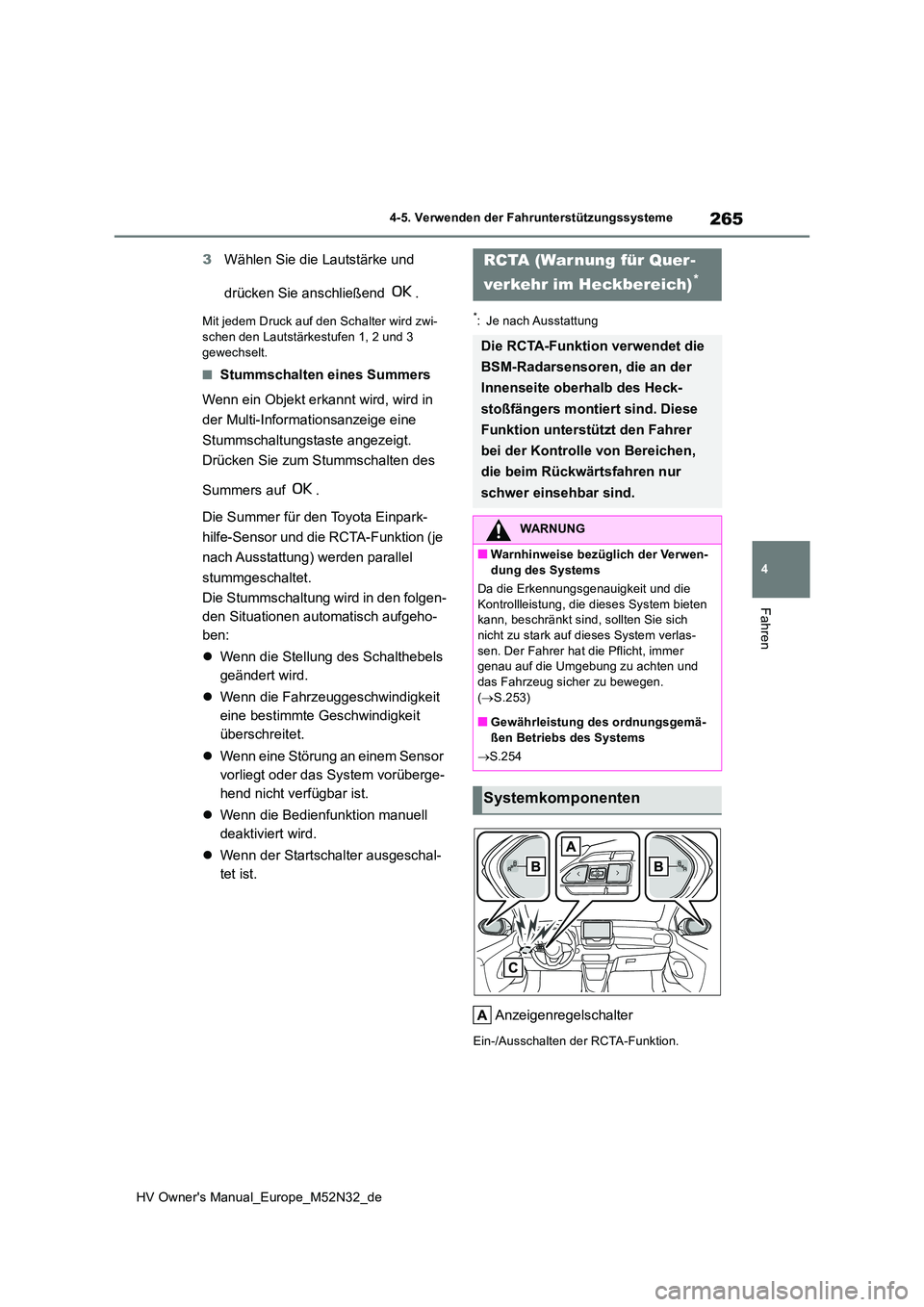

265
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
3Wählen Sie die Lautstärke und
drücken Sie anschließend .
Mit jedem Druck auf den Schalter wird zwi- schen den Lautstärkestufen 1, 2 und 3
gewechselt.
■Stummschalten eines Summers
Wenn ein Objekt erkannt wird, wird in
der Multi-Informationsanzeige eine
Stummschaltungstaste angezeigt.
Drücken Sie zum Stummschalten des
Summers auf .
Die Summer für den Toyota Einpark-
hilfe-Sensor und die RCTA-Funktion (je
nach Ausstattung) werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch aufgeho-
ben:
 Wenn die Stellung des Schalthebels
geändert wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn eine Störung an einem Sensor
vorliegt oder das System vorüberge-
hend nicht verfügbar ist.
 Wenn die Bedienfunktion manuell
deaktiviert wird.
 Wenn der Startschalter ausgeschal-
tet ist.
*: Je nach Ausstattung
Anzeigenregelschalter
Ein-/Ausschalten der RCTA-Funktion.
RCTA (Warnung für Quer-
verkehr im Heckbereich)*
Die RCTA-Funktion verwendet die
BSM-Radarsensoren, die an der
Innenseite oberhalb des Heck-
stoßfängers montiert sind. Diese
Funktion unterstützt den Fahrer
bei der Kontrolle von Bereichen,
die beim Rückwärtsfahren nur
schwer einsehbar sind.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich
nicht zu stark auf dieses System verlas- sen. Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und
das Fahrzeug sicher zu bewegen. ( S.253)
■Gewährleistung des ordnungsgemä-
ßen Betriebs des Systems
 S.254
Systemkomponenten

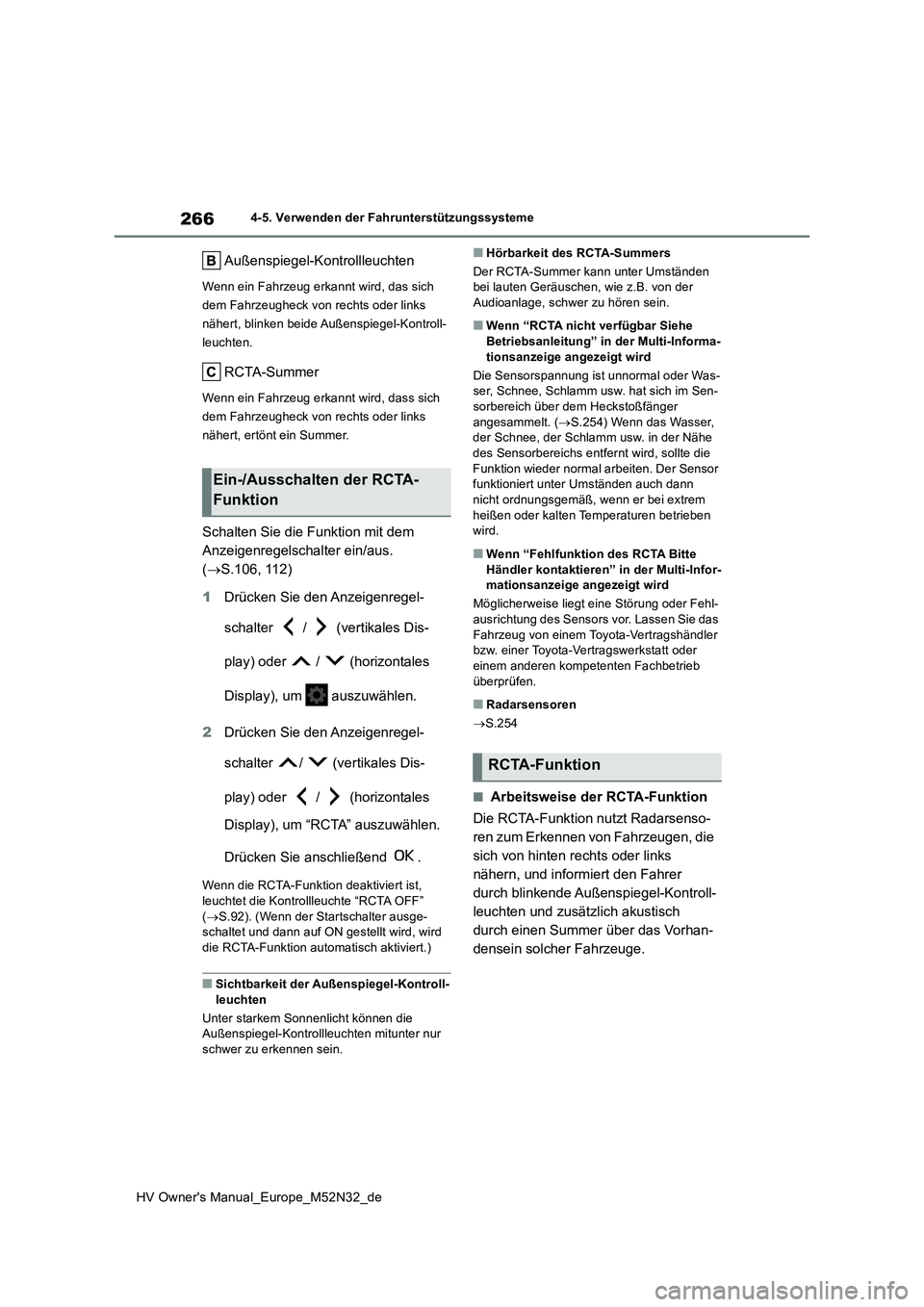

266
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug erkannt wird, das sich
dem Fahrzeugheck von rechts oder links
nähert, blinken beide Außenspiegel-Kontroll-
leuchten.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, dass sich
dem Fahrzeugheck von rechts oder links
nähert, ertönt ein Summer.
Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
( S.106, 112)
1 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
2 Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um “RCTA” auszuwählen.
Drücken Sie anschließend .
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die Kontrollleuchte “RCTA OFF” ( S.92). (Wenn der Startschalter ausge- schaltet und dann auf ON gestellt wird, wird
die RCTA-Funktion automatisch aktiviert.)
■Sichtbarkeit der Außenspiegel-Kontroll- leuchten
Unter starkem Sonnenlicht können die Außenspiegel-Kontrollleuchten mitunter nur
schwer zu erkennen sein.
■Hörbarkeit des RCTA-Summers
Der RCTA-Summer kann unter Umständen bei lauten Geräuschen, wie z.B. von der Audioanlage, schwer zu hören sein.
■Wenn “RCTA nicht verfügbar Siehe
Betriebsanleitung” in der Multi-Informa- tionsanzeige angezeigt wird
Die Sensorspannung ist unnormal oder Was- ser, Schnee, Schlamm usw. hat sich im Sen-
sorbereich über dem Heckstoßfänger angesammelt. ( S.254) Wenn das Wasser, der Schnee, der Schlamm usw. in der Nähe
des Sensorbereichs entfernt wird, sollte die Funktion wieder normal arbeiten. Der Sensor funktioniert unter Umständen auch dann
nicht ordnungsgemäß, wenn er bei extrem heißen oder kalten Temperaturen betrieben wird.
■Wenn “Fehlfunktion des RCTA Bitte
Händler kontaktieren” in der Multi-Infor- mationsanzeige angezeigt wird
Möglicherweise liegt eine Störung oder Fehl- ausrichtung des Sensors vor. Lassen Sie das
Fahrzeug von einem Toy ota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
■Radarsensoren
 S.254
■Arbeitsweise der RCTA-Funktion
Die RCTA-Funktion nutzt Radarsenso-
ren zum Erkennen von Fahrzeugen, die
sich von hinten rechts oder links
nähern, und informiert den Fahrer
durch blinkende Außenspiegel-Kontroll-
leuchten und zusätzlich akustisch
durch einen Summer über das Vorhan-
densein solcher Fahrzeuge.
Ein-/Ausschalten der RCTA-
Funktion
RCTA-Funktion

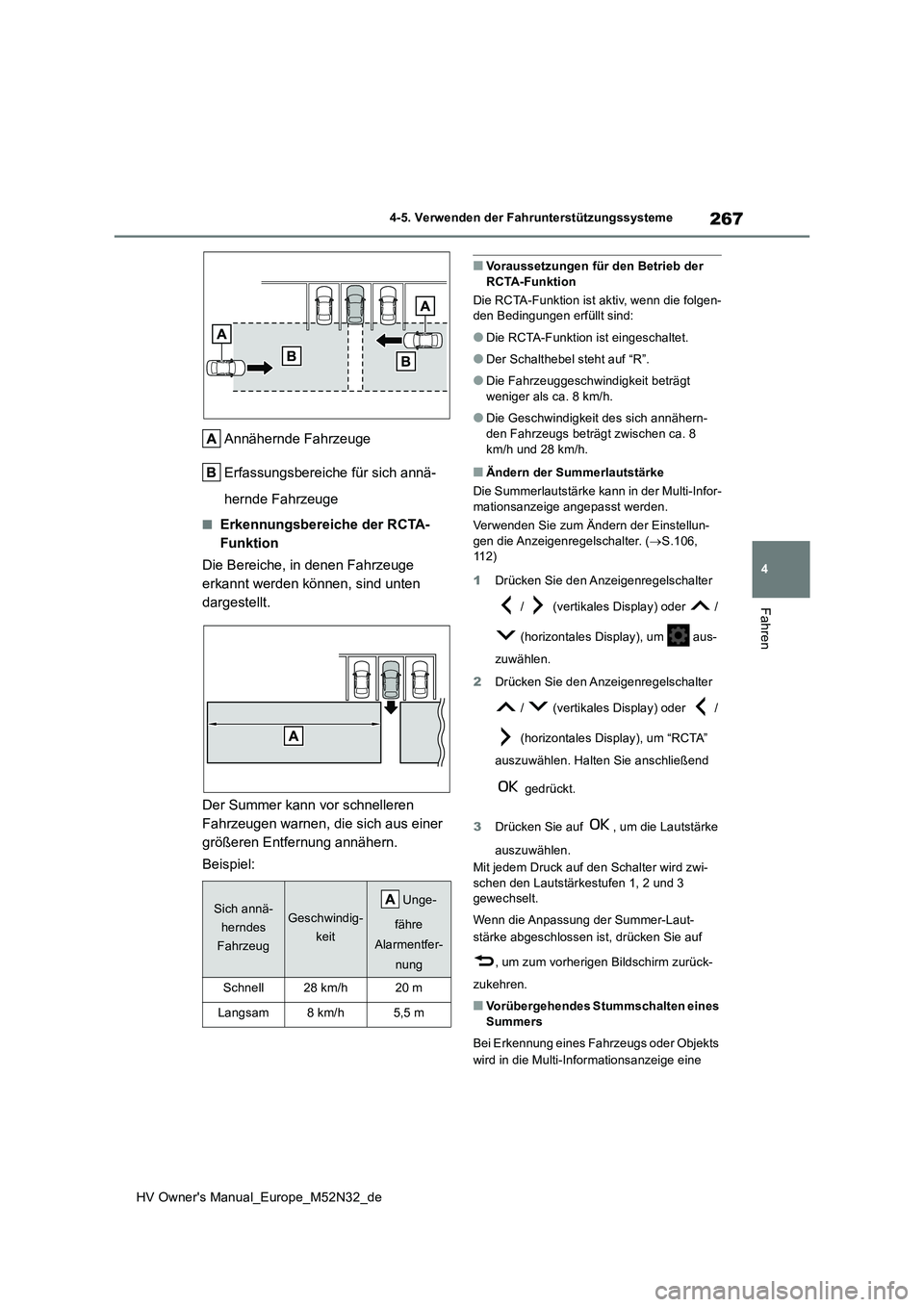

267
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Annähernde Fahrzeuge
Erfassungsbereiche für sich annä-
hernde Fahrzeuge
■Erkennungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erkannt werden können, sind unten
dargestellt.
Der Summer kann vor schnelleren
Fahrzeugen warnen, die sich aus einer
größeren Entfernung annähern.
Beispiel:
■Voraussetzungen für den Betrieb der RCTA-Funktion
Die RCTA-Funktion ist aktiv, wenn die folgen- den Bedingungen erfüllt sind:
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf “R”.
●Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich annähern-
den Fahrzeugs beträgt zwischen ca. 8 km/h und 28 km/h.
■Ändern der Summerlautstärke
Die Summerlautstärke kann in der Multi-Infor- mationsanzeige angepasst werden.
Verwenden Sie zum Ändern der Einstellun-
gen die Anzeigenregelschalter. ( S.106, 112)
1 Drücken Sie den Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display), um aus-
zuwählen.
2 Drücken Sie den Anzeigenregelschalter
/ (vertikales Display) oder /
(horizontales Display), um “RCTA”
auszuwählen. Halten Sie anschließend
gedrückt.
3 Drücken Sie auf , um die Lautstärke
auszuwählen.
Mit jedem Druck auf den Schalter wird zwi- schen den Lautstärkestufen 1, 2 und 3 gewechselt.
Wenn die Anpassung der Summer-Laut-
stärke abgeschlossen ist, drücken Sie auf
, um zum vorherigen Bildschirm zurück-
zukehren.
■Vorübergehendes Stummschalten eines Summers
Bei Erkennung eines Fahrzeugs oder Objekts
wird in die Multi-Informationsanzeige eine
Sich annä-
herndes
Fahrzeug
Geschwindig-
keit
Unge-
fähre
Alarmentfer-
nung
Schnell28 km/h20 m
Langsam8 km/h5,5 m

268
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Stummschaltungstaste eingeblendet. Drüc-
ken Sie zum Stummschalten des Summers
auf .
Die Summer für die RCTA-Funktion und den
Toyota Einparkhilfe-Sensor werden parallel
stummgeschaltet.
Die Stummschaltung wird in den folgenden Situationen automatisch aufgehoben:
●Wenn die Stellung des Schalthebels geän-dert wird.
●Wenn die Fahrzeuggeschwindigkeit eine bestimmte Geschwindigkeit überschreitet.
●Wenn eine Störung an einem Sensor vor-liegt oder das System vorübergehend nicht verfügbar ist.
●Wenn die Bedienfunktion manuell deakti-viert wird.
●Wenn der Startschalter ausgeschaltet ist.
■Bedingungen, unter denen das System keine Fahrzeuge erkennt
Die RCTA-Funktion ist nicht für die Erken-
nung folgender Fahrzeugtypen und/oder Objekte konzipiert.
●Fahrzeuge, die sich direkt von hinten annähern
●Fahrzeuge, die in einem Parkplatz neben Ihrem Fahrzeug rückwärts fahren
●Fahrzeuge, die der Sensor bedingt durch Hindernisse nicht erkennen kann
●Leitplanken, Wände, Schilder, geparkte
Fahrzeuge und ähnliche unbewegliche
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug weg bewegen
●Fahrzeuge, die sich v on einem Parkplatz
neben Ihrem Fahrzeug annähern*
●Der Abstand zwischen dem Sensor und dem sich nähernden F ahrzeug wird zu gering*: In Abhängigkeit von den Bedingungen
kann die Erkennung eines Fahrzeugs
und/oder Objekts erfolgen.
■Situationen, in denen das System unter Umständen nicht ordnungsgemäß
arbeitet
In den folgenden Situationen kann die RCTA- Funktion Fahrzeuge unter Umständen nicht ordnungsgemäß erkennen:
●Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-
benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, Aufkleber
usw. den Sensor oder den umgebenden Bereich oberhalb der hinteren Stoßstange verdecken
●Beim Fahren auf einer Fahrbahnoberflä-che, die wetterbedingt durch starke Regen-
oder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes Wasser befin-det
●Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unterein-
ander haben
●Wenn sich ein Fahrzeug mit hoher
Geschwindigkeit nähert
●Wenn Vorrichtungen montiert sind, die
einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz (zusätzliche Zierleiste usw.), ein Fahrradt-
räger oder ein Schneeschild
●Beim Rückwärtsfahren auf einer Bergab-
strecke mit einer starken Änderung des Gefälles

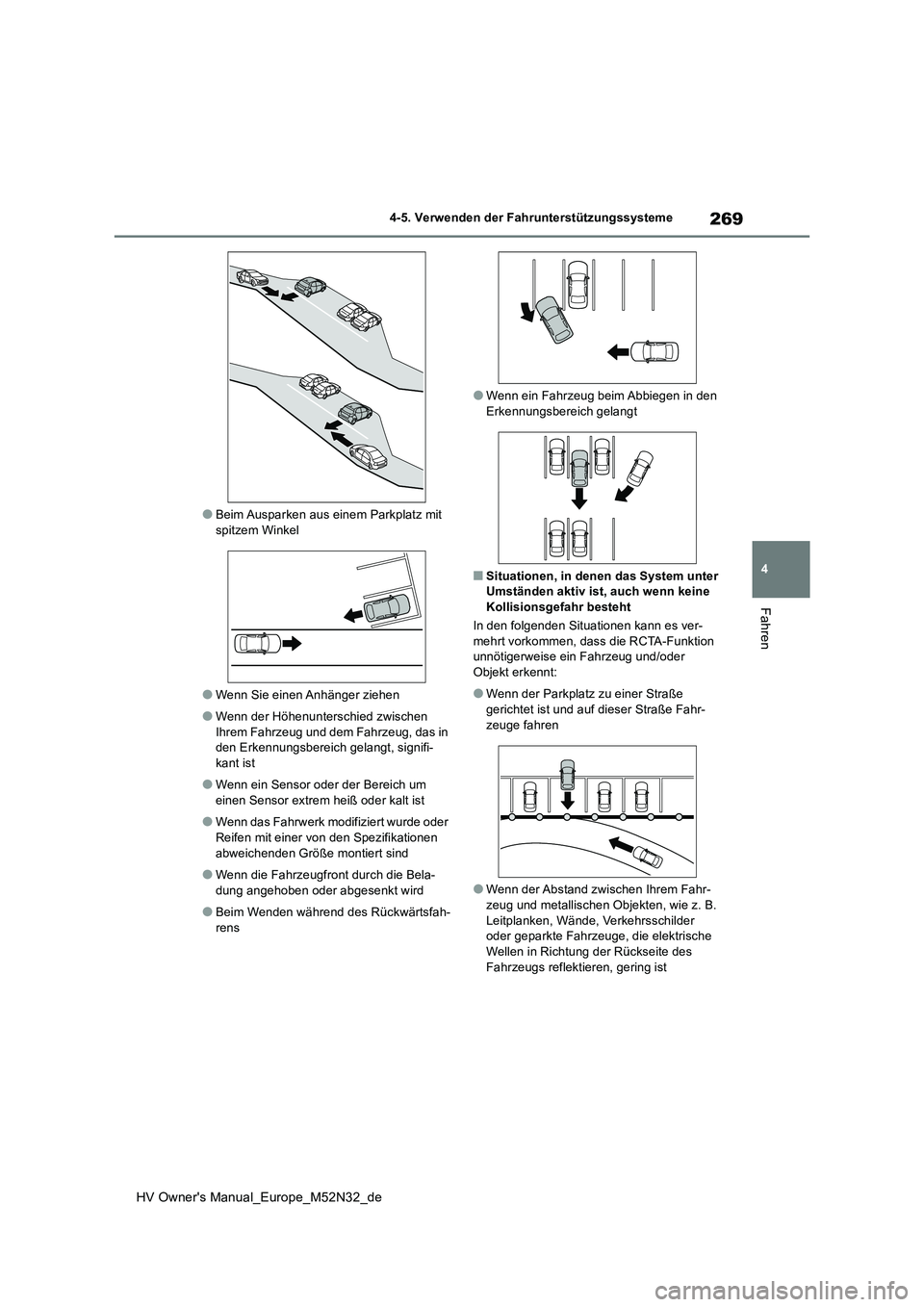

269
4
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
●Beim Ausparken aus einem Parkplatz mit
spitzem Winkel
●Wenn Sie einen Anhänger ziehen
●Wenn der Höhenunterschied zwischen
Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbereich gelangt, signifi-kant ist
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
●Wenn das Fahrwerk modifiziert wurde oder Reifen mit einer von den Spezifikationen
abweichenden Größe montiert sind
●Wenn die Fahrzeugfront durch die Bela-
dung angehoben oder abgesenkt wird
●Beim Wenden während des Rückwärtsfah-
rens
●Wenn ein Fahrzeug beim Abbiegen in den Erkennungsbereich gelangt
■Situationen, in denen das System unter Umständen aktiv ist, auch wenn keine Kollisionsgefahr besteht
In den folgenden Situationen kann es ver-
mehrt vorkommen, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder Objekt erkennt:
●Wenn der Parkplatz zu einer Straße gerichtet ist und auf dieser Straße Fahr-
zeuge fahren
●Wenn der Abstand zwischen Ihrem Fahr-
zeug und metallischen Objekten, wie z. B. Leitplanken, Wände, Verkehrsschilder oder geparkte Fahrzeuge, die elektrische
Wellen in Richtung der Rückseite des Fahrzeugs reflektieren, gering ist

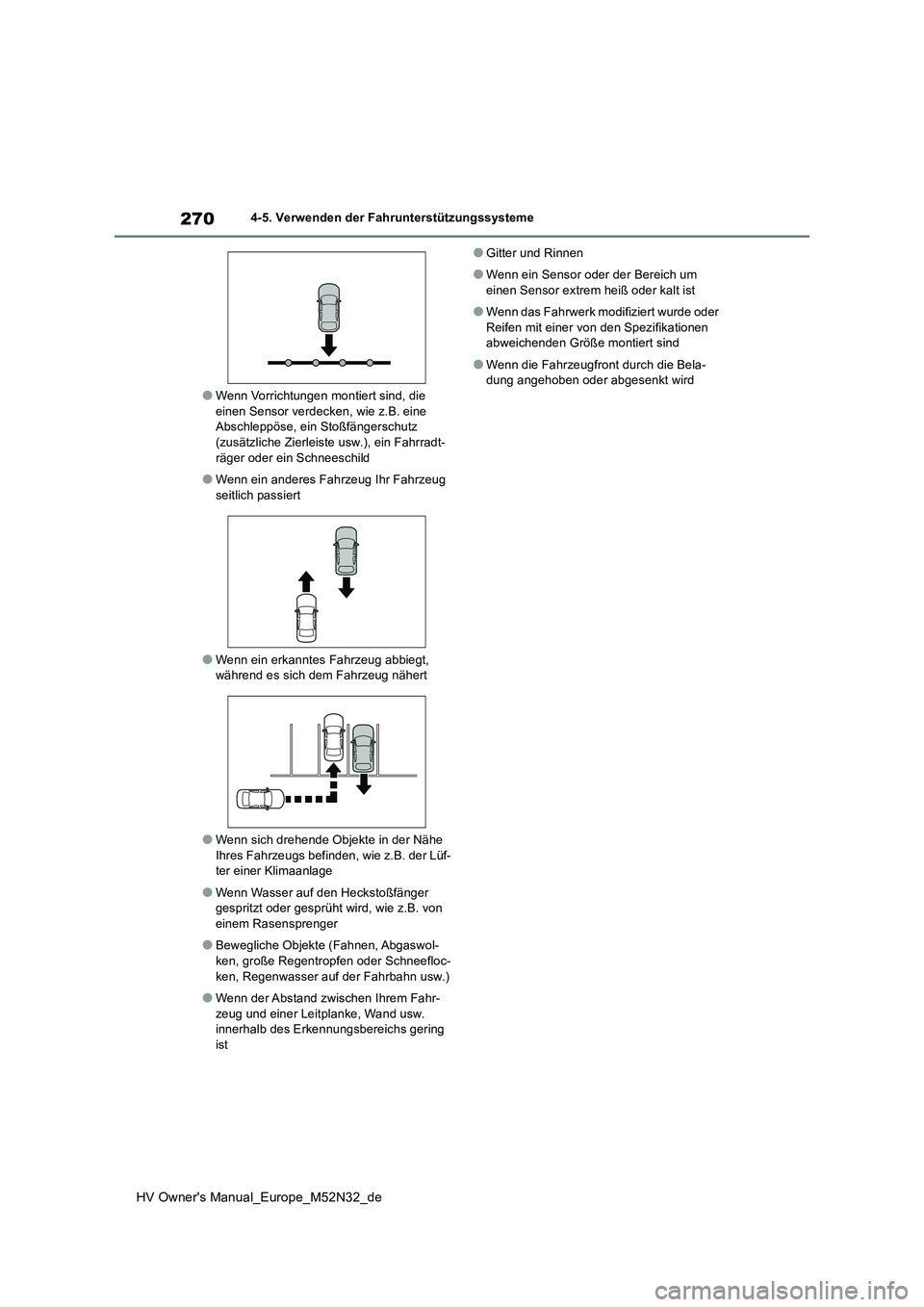

270
HV Owner's Manual_Europe_M52N32_de
4-5. Verwenden der Fahrunterstützungssysteme
●Wenn Vorrichtungen montiert sind, die einen Sensor verdecken, wie z.B. eine Abschleppöse, ein Stoßfängerschutz
(zusätzliche Zierleiste usw.), ein Fahrradt- räger oder ein Schneeschild
●Wenn ein anderes Fahrzeug Ihr Fahrzeug seitlich passiert
●Wenn ein erkanntes Fahrzeug abbiegt, während es sich dem Fahrzeug nähert
●Wenn sich drehende Objekte in der Nähe Ihres Fahrzeugs befinden, wie z.B. der Lüf-ter einer Klimaanlage
●Wenn Wasser auf den Heckstoßfänger gespritzt oder gesprüht wird, wie z.B. von
einem Rasensprenger
●Bewegliche Objekte (Fahnen, Abgaswol-
ken, große Regentropfen oder Schneefloc- ken, Regenwasser auf der Fahrbahn usw.)
●Wenn der Abstand zwischen Ihrem Fahr-zeug und einer Leitplanke, Wand usw. innerhalb des Erkennungsbereichs gering
ist
●Gitter und Rinnen
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn das Fahrwerk modifiziert wurde oder
Reifen mit einer von den Spezifikationen abweichenden Größe montiert sind
●Wenn die Fahrzeugfront durch die Bela-dung angehoben oder abgesenkt wird
