2022 TOYOTA GR86 Betriebsanleitungen (in German)

47
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
derrückhaltesystem ausgestattet und ein Säugling ist darin gesichert. (Siehe fol-
gende WARNUNG.)
●Das System wird geprüft, nachdem der
Motorschalter auf EIN geschaltet wurde.
●Das Insassenerkennungssystem für die
Beifahrerseite weist eine Störung auf.
■Bedingungen, die zur Aktivierung des
SRS-Front-Airbags auf der Beifahrer- seite führen
Wenn eine der folgenden Bedingungen in Bezug auf den Beifahrersitzes erfüllt ist, wird
der SRS-Front-Airbag auf der Beifahrerseite
aktiviert, um bei einem Aufprall ausgelöst zu werden.
●Wenn der Sitz von einem Erwachsenen besetzt ist.
●Wenn bestimmte Gegenstände (z. B. Was-serkrug) auf dem Sitz platziert sind.
■Wenn die ON-Anzeige des Front-Air-
bags des Beifahrers aufleuchtet und die
OFF-Anzeige erlischt
Wenn Sie den Eindruck haben, dass die ON/OFF-Anzeige des Fr ont-Airbags des Bei-
fahrers nicht korrekt ist, führen Sie die folgen-
den Maßnahmen durch.
●Stellen Sie sicher, dass sich nur der
Insasse auf dem Sitz befindet und kein Gegenstand auf dem Sitz liegt.
●Stellen Sie sicher, dass die Vorwärts-/Rüc-kwärtsposition und die Rückenlehne des
Beifahrersitzes sicher eingerastet sind,
indem Sie den Sitz vor und zurück bewe- gen.
Wenn die ON-Anzeige immer noch leuchtet,
während die OFF-Anzeige nach Durchfüh-
rung der oben beschriebenen Maßnahmen zur Korrektur erlischt, empfehlen wir Ihnen,
sich unverzüglich zur Inspektion an Ihren
Toyota-Händler zu wenden.
Auch wenn das System die Händlerinspek- tion bestanden hat, wird empfohlen, dass der
kleine Erwachsene bei den nachfolgenden
Fahrten immer auf dem Rücksitz sitzt.
■Falls die OFF-Anzeige des Front-Air- bags des Beifahrers aufleuchtet und die
ON-Anzeige erlischt, auch wenn der
Beifahrersitz von einem Erwachsenen besetzt ist
Dies kann durch die inko rrekte Sitzweise des
Erwachsenen im Beifahrersitz verursacht
werden.
1 Schalten Sie den Motorschalter aus.
2 Bitten Sie den Beifahrer, die Sitzlehne in die aufrechte Position zu bringen, sich
gerade in die Mitte des Sitzpolsters zu
setzen, den Sicherheitsgurt ordnungsge-
mäß anzulegen, die Beine nach vorne zu strecken und den Sitz in die hinterste
Position zu bringen.
3 Schalten Sie den Motorschalter auf ON.
Falls die OFF-Anzeige weiterhin aufleuchtet,
während die ON-Anzeige ausgeschaltet bleibt, ergreifen Sie die folgenden Maßnah-
men.
1 Schalten Sie den Motorschalter aus.
2 Stellen Sie sicher, dass der Beifahrer
keine Decke, kein Sitzkissen, keinen Sitzbezug, keine Sitzheizung, kein Mas-
sagegerät etc. verwendet.
3 Wenn der Beifahrer übermäßig viele Klei-
dungsschichten trägt, sollte er alle über- flüssigen Kleidungsstücke ablegen,
bevor er sich in den Beifahrersitz setzt,
oder sich auf den Rücksitz setzen.
4 Schalten Sie den Motorschalter auf ON und warten Sie 6 Sekunden, damit das
System die Eigenprüfung abschließen
kann. Nach der Systemprüfung erlö- schen beide Anzeigen für 2 Sekunden.
Nun sollte die ON-Anzeige aufleuchten,
während die OFF-Anzeige ausgeschal- tet bleibt.
Falls die OFF-Anzeige weiterhin aufleuchtet,
während die ON-Anzeige ausgeschaltet
bleibt, bitten Sie den Insassen, sich auf den Rücksitz zu setzen. Wir empfehlen Ihnen,
sich zwecks Inspektion umgehend an Ihren
Toyota-Händler zu wenden.
■Falls der Schalter für das Sicherheits- gurtschloss nicht mehr funktioniert
und/oder das Insassenerkennungssy-
stem des Beifahrers ausgefallen ist
Falls der Schalter für das Sicherheitsgurt-

481-1. Für den sicheren Gebrauch
schloss nicht mehr funktioniert und/oder das Insassenerkennungssystem des Beifahrers
ausgefallen ist, leuchtet die SRS-Warn-
leuchte auf. Wir empfehlen Ihnen, das System umgehend von Ihrem Toyota-Händler
überprüfen zu lassen, falls die SRS-Warn-
leuchte aufleuchtet.
■Wann Sie Ihren Toyota-Händler oder ein anderes Service-Center kontaktieren
sollten
Falls Ihr Fahrzeug einen Aufprall erlitten hat,
wodurch möglicherweise die ordnungsge-
mäße Funktion des SRS-Front-Air- bag-Systems auf der Beifahrerseite
beeinträchtigt wird. Wir empfehlen Ihnen, das
Fahrzeug von Ihrem Toyota-Händler überprü- fen zu lassen. Der Beifahrersitz darf während
der Fahrt mit dem Fahrzeug zu Ihrem
Toyota-Händler oder einem anderen Ser- vice-Center nicht verwendet werden.
■Betrieb des Systems
Die SRS-Airbags können nur funktionieren,
wenn der Motorschalter auf ON steht.
Wenn die SRS-Airbags ausgelöst werden,
wird ein plötzliches, zi emlich lautes Entfal- tungsgeräusch zu hören sein und etwas
Rauch wird freigesetzt. Diese Vorkommnisse
sind eine normale Folge des Auslösens. Die- ser Rauch weist nicht auf ein Feuer im Fahr-
zeug hin.
WARNUNG
■Warnhinweise
Warnhinweise befinden sich auf der Bei-
fahrerseite auf beiden Seiten der Sonnen- blende. Lesen Sie sorgfältig die
Beschreibung auf S.57.
■Bei Verwendung eines Kinderrück-
haltesystems
INSTALLIEREN SIE NIEMALS EINEN
KINDERSITZ AUF DEM VORDERSITZ, AUCH WENN DER SRS-FRONT-AIR-
BAG AUF DER BEIFAHRERSEITE
DEAKTIVIERT IST. Installieren Sie ihn unbedingt ordnungsgemäß auf dem RÜC-
KSITZ. Außerdem wird dringend empfoh-
len, dass nach vorne gerichtete Kindersitze oder Sitzerhöhungen auf dem
RÜCKSITZ installiert werden und selbst
Kinder, die zu groß für das Kinderrückhal-
tesystem sind, auch auf dem RÜCKSITZ sitzen. Dies ist darauf zurückzuführen,
dass auf dem Beifahrersitz sitzende Kin-
der getötet oder schwer verletzt werden können, wenn der SRS-Front-Airbag auf
der Beifahrerseite ausgelöst wird. Die
RÜCKSITZE sind der sicherste Platz für Kinder.
■Allgemeine Vorsichtsmaßnahmen
bezüglich des SRS-Front-Airbags auf der Beifahrerseite
Wenn der Beifahrersitz von einem
Erwachsenen besetzt ist, legen Sie keine
Gegenstände (Schuhe, Schirm etc.) unter den Beifahrersitz. Dadurch kann der
SRS-Front-Airbag auf der Beifahrerseite
trotz der Tatsache, dass der Sitz von einem Erwachsenen besetzt ist, deakti-
viert werden. Dies kann zu Personenschä-
den führen.
●Erlauben Sie dem Insassen auf dem
Rücksitz nicht, das Sitzpolster des Bei-
fahrersitzes mit den Füßen anzuheben.
●Drücken Sie keinen Gegenstand zwi-
schen den Beifahrersitz und die Seiten-
verkleidung/Säule, die Tür oder das Mittelkonsolengehäuse. Dadurch kann
das Sitzpolster angehoben werden.

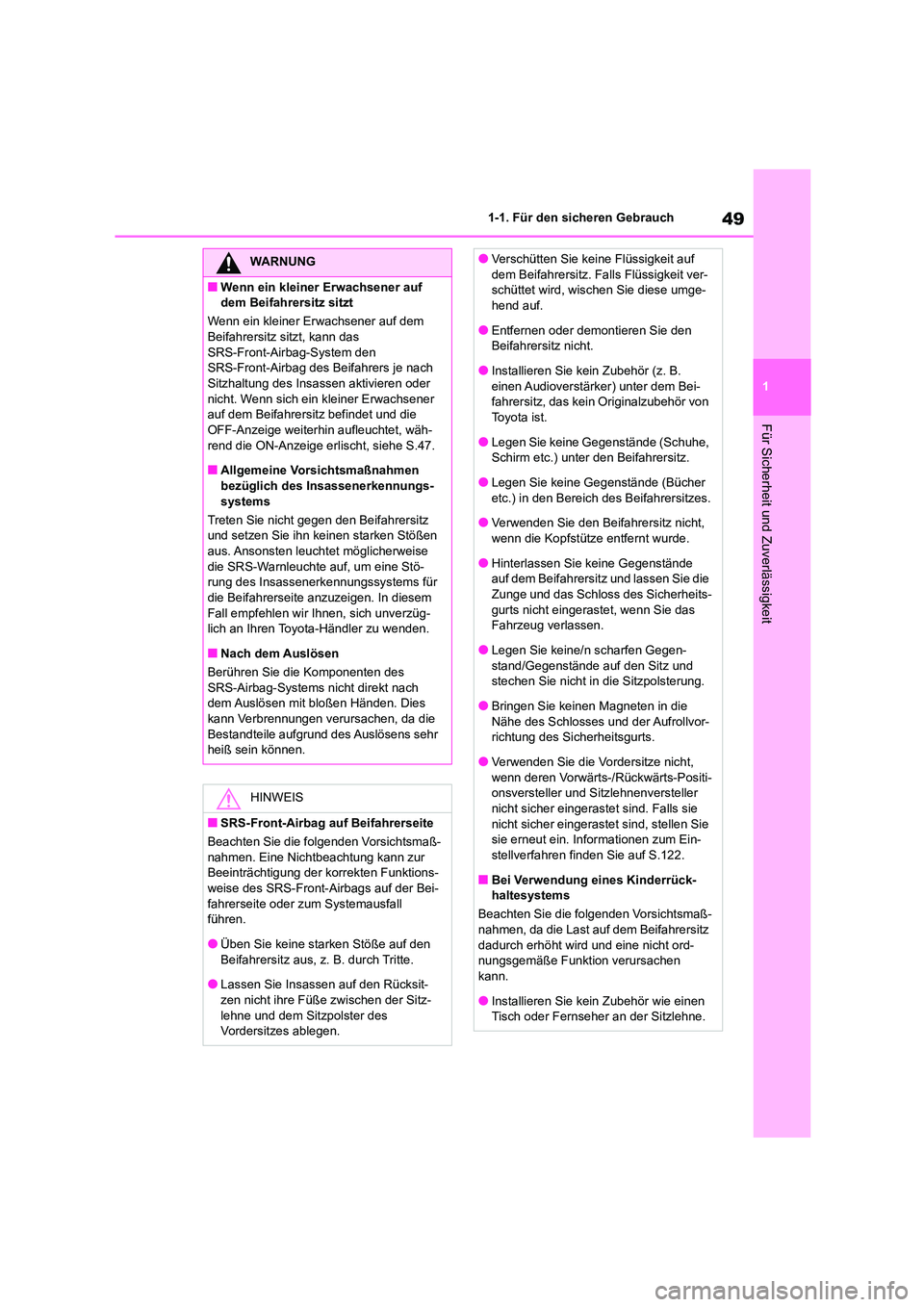

49
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit
WARNUNG
■Wenn ein kleiner Erwachsener auf
dem Beifahrersitz sitzt
Wenn ein kleiner Erwachsener auf dem
Beifahrersitz sitzt, kann das SRS-Front-Airbag-System den
SRS-Front-Airbag des Beifahrers je nach
Sitzhaltung des Insa ssen aktivieren oder nicht. Wenn sich ein kleiner Erwachsener
auf dem Beifahrersitz befindet und die
OFF-Anzeige weiterhin aufleuchtet, wäh- rend die ON-Anzeige erlischt, siehe S.47.
■Allgemeine Vorsichtsmaßnahmen
bezüglich des Insassenerkennungs- systems
Treten Sie nicht gegen den Beifahrersitz
und setzen Sie ihn keinen starken Stößen
aus. Ansonsten leucht et möglicherweise die SRS-Warnleuchte auf, um eine Stö-
rung des Insassenerkennungssystems für
die Beifahrerseite anzuzeigen. In diesem Fall empfehlen wir Ihnen, sich unverzüg-
lich an Ihren Toyota-Händler zu wenden.
■Nach dem Auslösen
Berühren Sie die Komponenten des SRS-Airbag-Systems nicht direkt nach
dem Auslösen mit bloßen Händen. Dies
kann Verbrennungen verursachen, da die
Bestandteile aufgrund des Auslösens sehr heiß sein können.
HINWEIS
■SRS-Front-Airbag auf Beifahrerseite
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Nichtbeachtung kann zur
Beeinträchtigung der korrekten Funktions- weise des SRS-Front-Airbags auf der Bei-
fahrerseite oder zum Systemausfall
führen.
●Üben Sie keine starken Stöße auf den
Beifahrersitz aus, z. B. durch Tritte.
●Lassen Sie Insassen auf den Rücksit-
zen nicht ihre Füße zwischen der Sitz- lehne und dem Sitzpolster des
Vordersitzes ablegen.
●Verschütten Sie keine Flüssigkeit auf
dem Beifahrersitz. Falls Flüssigkeit ver-
schüttet wird, wischen Sie diese umge- hend auf.
●Entfernen oder demontieren Sie den
Beifahrersitz nicht.
●Installieren Sie kein Zubehör (z. B.
einen Audioverstärker) unter dem Bei-
fahrersitz, das kein Originalzubehör von
Toyota ist.
●Legen Sie keine Gegenstände (Schuhe,
Schirm etc.) unter den Beifahrersitz.
●Legen Sie keine Gegenstände (Bücher etc.) in den Bereich des Beifahrersitzes.
●Verwenden Sie den Beifahrersitz nicht,
wenn die Kopfstütze entfernt wurde.
●Hinterlassen Sie keine Gegenstände
auf dem Beifahrersitz und lassen Sie die
Zunge und das Schloss des Sicherheits- gurts nicht eingerastet, wenn Sie das
Fahrzeug verlassen.
●Legen Sie keine/n scharfen Gegen- stand/Gegenstände auf den Sitz und
stechen Sie nicht in die Sitzpolsterung.
●Bringen Sie keinen Magneten in die Nähe des Schlosses und der Aufrollvor-
richtung des Sicherheitsgurts.
●Verwenden Sie die Vordersitze nicht, wenn deren Vorwärts-/Rückwärts-Positi-
onsversteller und Sitzlehnenversteller
nicht sicher eingerastet sind. Falls sie nicht sicher eingeraste t sind, stellen Sie
sie erneut ein. Informationen zum Ein-
stellverfahren finden Sie auf S.122.
■Bei Verwendung eines Kinderrück-
haltesystems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, da die Last auf dem Beifahrersitz dadurch erhöht wird und eine nicht ord-
nungsgemäße Funktion verursachen
kann.
●Installieren Sie kein Zubehör wie einen
Tisch oder Fernseher an der Sitzlehne.

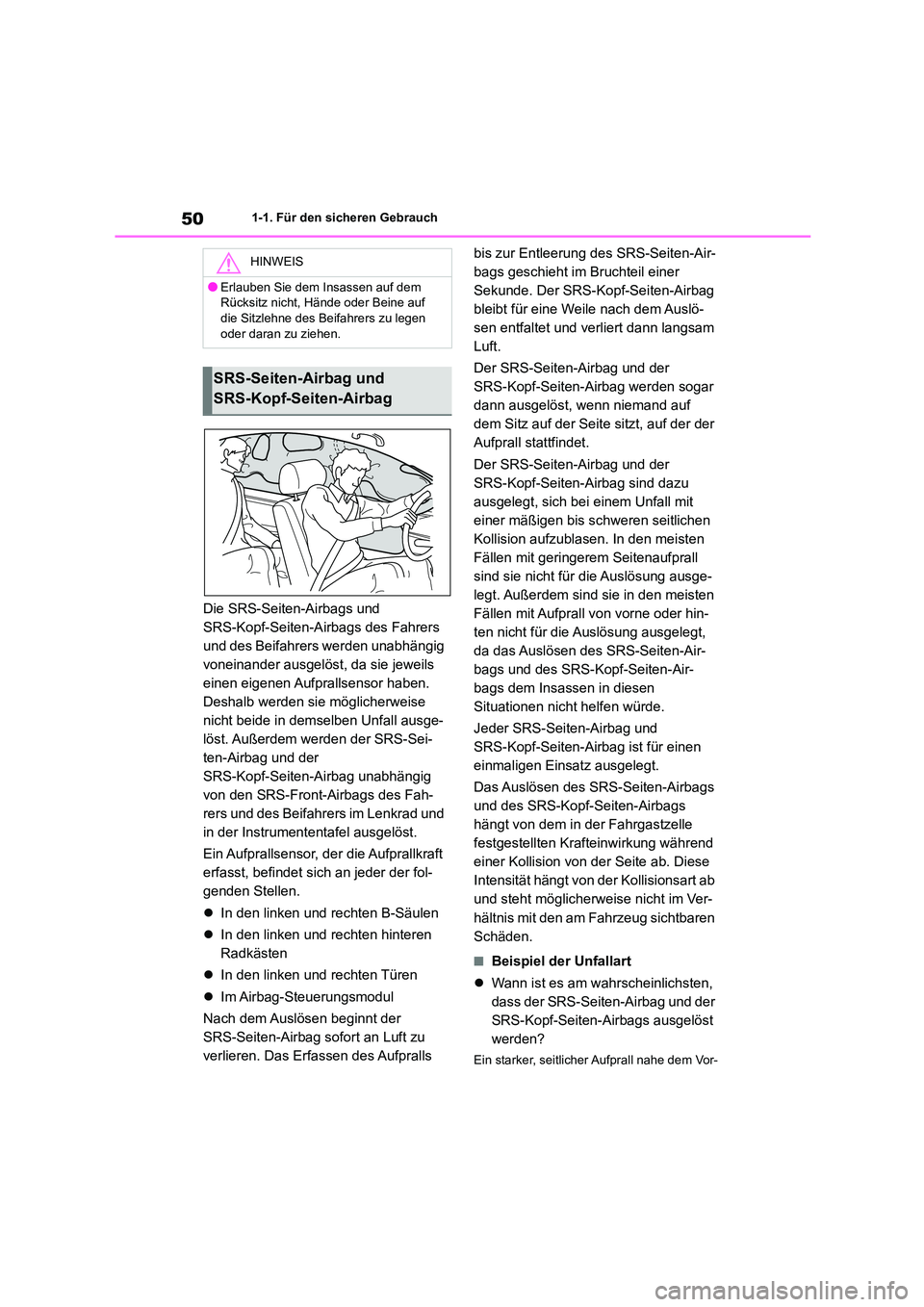

501-1. Für den sicheren Gebrauch
Die SRS-Seiten-Airbags und
SRS-Kopf-Seiten-Airbags des Fahrers
und des Beifahrers werden unabhängig
voneinander ausgelöst, da sie jeweils
einen eigenen Aufprallsensor haben.
Deshalb werden sie möglicherweise
nicht beide in demselben Unfall ausge-
löst. Außerdem werden der SRS-Sei-
ten-Airbag und der
SRS-Kopf-Seiten-Airbag unabhängig
von den SRS-Front-Airbags des Fah-
rers und des Beifahrers im Lenkrad und
in der Instrumententafel ausgelöst.
Ein Aufprallsensor, der die Aufprallkraft
erfasst, befindet sich an jeder der fol-
genden Stellen.
 In den linken und rechten B-Säulen
 In den linken und rechten hinteren
Radkästen
 In den linken und rechten Türen
 Im Airbag-Steuerungsmodul
Nach dem Auslösen beginnt der
SRS-Seiten-Airbag sofort an Luft zu
verlieren. Das Erfassen des Aufpralls
bis zur Entleerung des SRS-Seiten-Air-
bags geschieht im Bruchteil einer
Sekunde. Der SRS-Ko pf-Seiten-Airbag
bleibt für eine Weile nach dem Auslö-
sen entfaltet und verliert dann langsam
Luft.
Der SRS-Seiten-Airbag und der
SRS-Kopf-Seiten-Airbag werden sogar
dann ausgelöst, wenn niemand auf
dem Sitz auf der Seite sitzt, auf der der
Aufprall stattfindet.
Der SRS-Seiten-Airbag und der
SRS-Kopf-Seiten-Airbag sind dazu
ausgelegt, sich bei einem Unfall mit
einer mäßigen bis schweren seitlichen
Kollision aufzublasen. In den meisten
Fällen mit geringerem Seitenaufprall
sind sie nicht für die Auslösung ausge-
legt. Außerdem sind sie in den meisten
Fällen mit Aufprall von vorne oder hin-
ten nicht für die Auslösung ausgelegt,
da das Auslösen des SRS-Seiten-Air-
bags und des SRS-Kopf-Seiten-Air-
bags dem Insassen in diesen
Situationen nicht helfen würde.
Jeder SRS-Seiten-Airbag und
SRS-Kopf-Seiten-Airbag ist für einen
einmaligen Einsatz ausgelegt.
Das Auslösen des SRS-Seiten-Airbags
und des SRS-Kopf-Seiten-Airbags
hängt von dem in der Fahrgastzelle
festgestellten Krafteinwirkung während
einer Kollision von der Seite ab. Diese
Intensität hängt von der Kollisionsart ab
und steht möglicherweise nicht im Ver-
hältnis mit den am Fahrzeug sichtbaren
Schäden.
■Beispiel der Unfallart
 Wann ist es am wahrscheinlichsten,
dass der SRS-Seiten-Airbag und der
SRS-Kopf-Seiten-Airbags ausgelöst
werden?
Ein starker, seitlicher Aufprall nahe dem Vor-
HINWEIS
●Erlauben Sie dem Insassen auf dem
Rücksitz nicht, Hände oder Beine auf
die Sitzlehne des Beifahrers zu legen oder daran zu ziehen.
SRS-Seiten-Airbag und
SRS-Kopf-Seiten-Airbag

51
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit

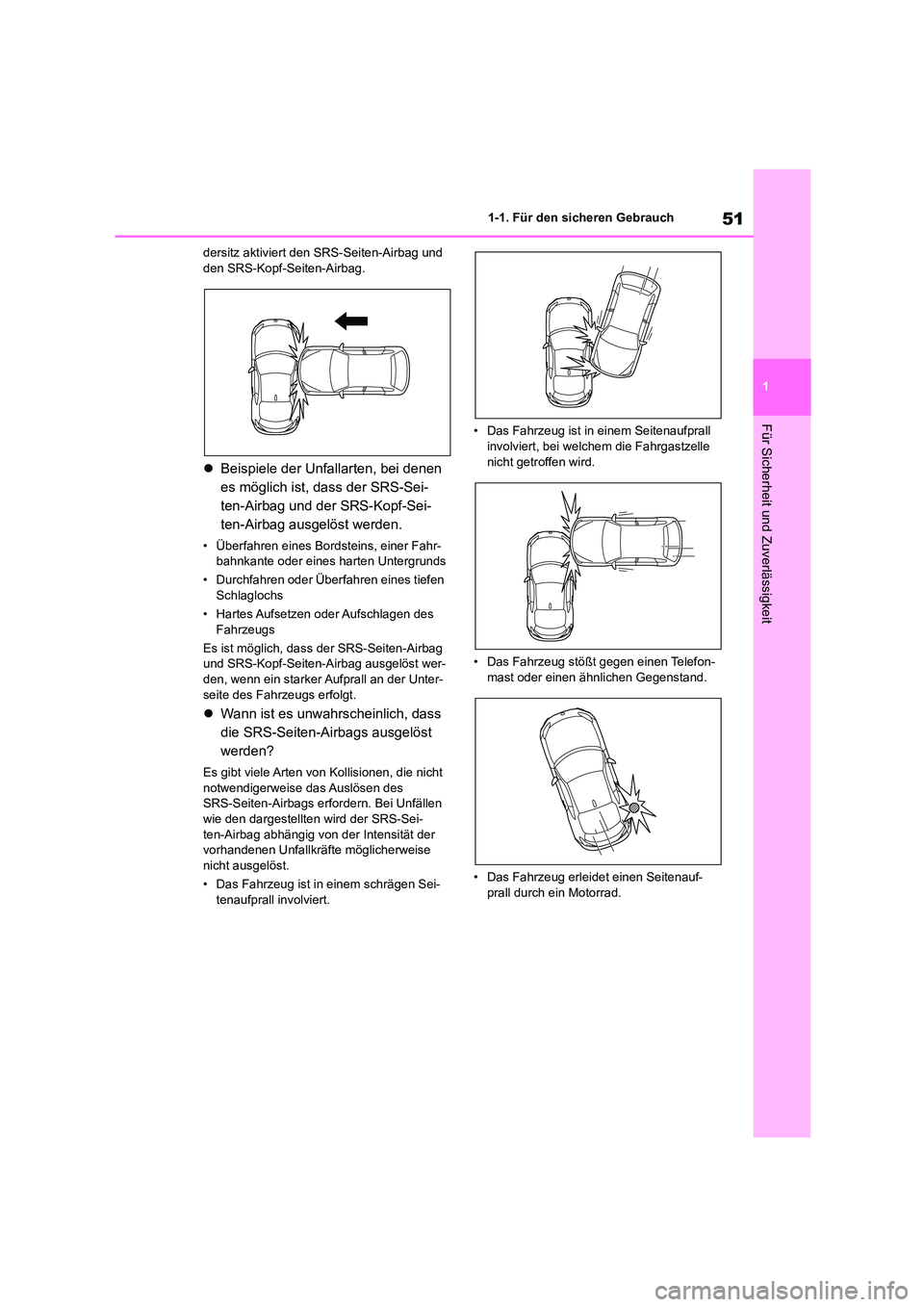

dersitz aktiviert den SRS-Seiten-Airbag und den SRS-Kopf-Seiten-Airbag.
 Beispiele der Unfallarten, bei denen
es möglich ist, dass der SRS-Sei-
ten-Airbag und der SRS-Kopf-Sei-
ten-Airbag ausgelöst werden.
• Überfahren eines Bordsteins, einer Fahr-
bahnkante oder eines harten Untergrunds
• Durchfahren oder Überfahren eines tiefen
Schlaglochs
• Hartes Aufsetzen oder Aufschlagen des Fahrzeugs
Es ist möglich, dass der SRS-Seiten-Airbag
und SRS-Kopf-Seiten-Airbag ausgelöst wer-
den, wenn ein starker Aufprall an der Unter- seite des Fahrzeugs erfolgt.
 Wann ist es unwahrscheinlich, dass
die SRS-Seiten-Airbags ausgelöst
werden?
Es gibt viele Arten von Kollisionen, die nicht notwendigerweise das Auslösen des
SRS-Seiten-Airbags erfordern. Bei Unfällen
wie den dargestellten wird der SRS-Sei- ten-Airbag abhängig von der Intensität der
vorhandenen Unfallkräfte möglicherweise
nicht ausgelöst.
• Das Fahrzeug ist in einem schrägen Sei- tenaufprall involviert.
• Das Fahrzeug ist in einem Seitenaufprall involviert, bei welchem die Fahrgastzelle
nicht getroffen wird.
• Das Fahrzeug stößt gegen einen Telefon-
mast oder einen ähnlichen Gegenstand.
• Das Fahrzeug erleidet einen Seitenauf- prall durch ein Motorrad.

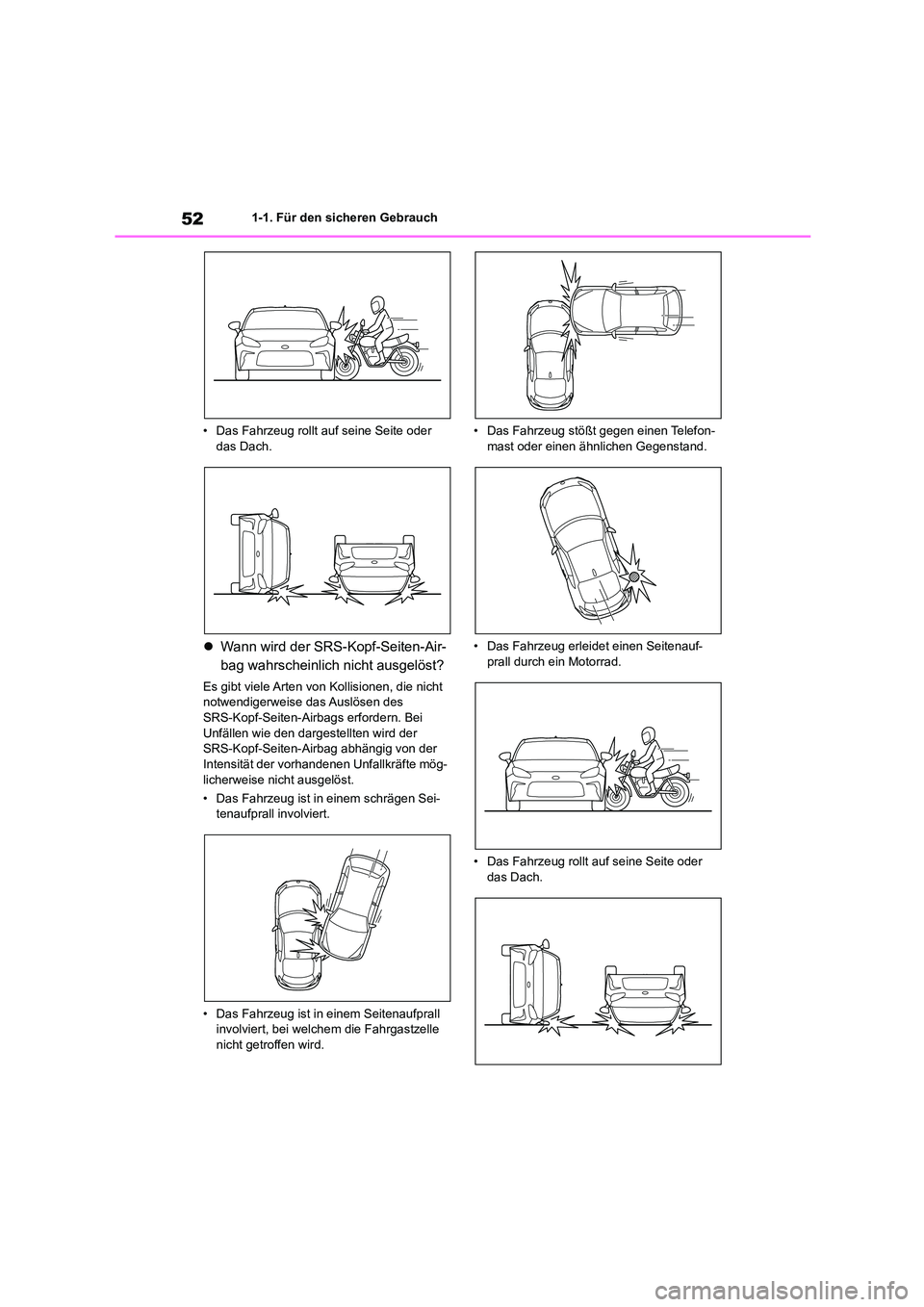

521-1. Für den sicheren Gebrauch
• Das Fahrzeug rollt auf seine Seite oder das Dach.
 Wann wird der SRS-Kopf-Seiten-Air-
bag wahrscheinlich nicht ausgelöst?
Es gibt viele Arten von Kollisionen, die nicht
notwendigerweise das Auslösen des
SRS-Kopf-Seiten-Airbags erfordern. Bei Unfällen wie den dargestellten wird der
SRS-Kopf-Seiten-Airbag abhängig von der
Intensität der vorhandenen Unfallkräfte mög- licherweise nicht ausgelöst.
• Das Fahrzeug ist in einem schrägen Sei-
tenaufprall involviert.
• Das Fahrzeug ist in einem Seitenaufprall
involviert, bei welchem die Fahrgastzelle
nicht getroffen wird.
• Das Fahrzeug stößt gegen einen Telefon- mast oder einen ähnlichen Gegenstand.
• Das Fahrzeug erleidet einen Seitenauf- prall durch ein Motorrad.
• Das Fahrzeug rollt auf seine Seite oder
das Dach.

53
1
1-1. Für den sicheren Gebrauch
Für Sicherheit und Zuverlässigkeit

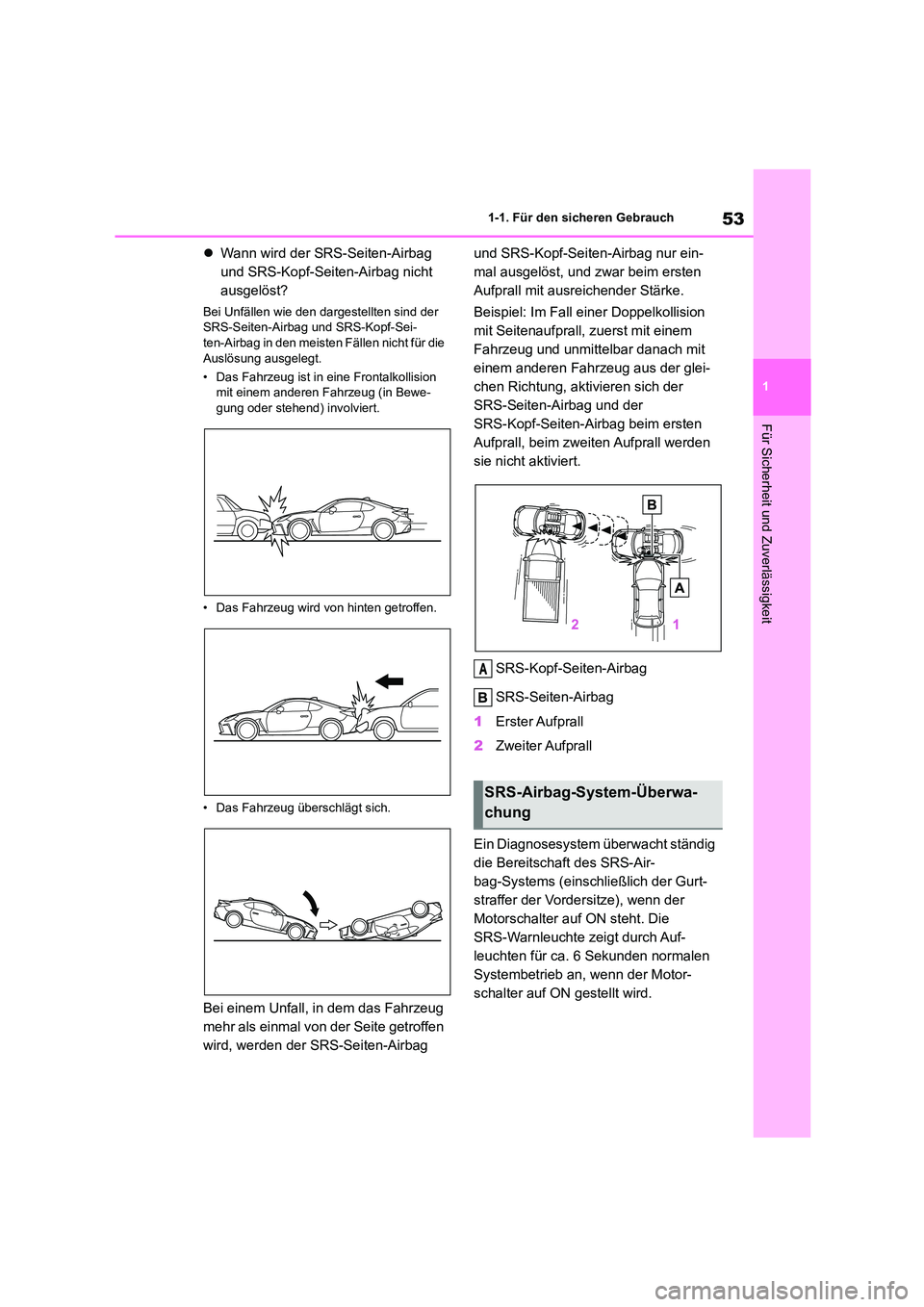

 Wann wird der SRS-Seiten-Airbag
und SRS-Kopf-Seiten-Airbag nicht
ausgelöst?
Bei Unfällen wie den dargestellten sind der
SRS-Seiten-Airbag und SRS-Kopf-Sei- ten-Airbag in den meisten Fällen nicht für die
Auslösung ausgelegt.
• Das Fahrzeug ist in eine Frontalkollision
mit einem anderen Fahrzeug (in Bewe- gung oder stehend) involviert.
• Das Fahrzeug wird von hinten getroffen.
• Das Fahrzeug überschlägt sich.
Bei einem Unfall, in dem das Fahrzeug
mehr als einmal von der Seite getroffen
wird, werden der SRS-Seiten-Airbag
und SRS-Kopf-Seiten-Airbag nur ein-
mal ausgelöst, und zwar beim ersten
Aufprall mit ausreichender Stärke.
Beispiel: Im Fall einer Doppelkollision
mit Seitenaufprall, zuerst mit einem
Fahrzeug und unmittelbar danach mit
einem anderen Fahrzeug aus der glei-
chen Richtung, aktivieren sich der
SRS-Seiten-Airbag und der
SRS-Kopf-Seiten-Airbag beim ersten
Aufprall, beim zweiten Aufprall werden
sie nicht aktiviert.
SRS-Kopf-Seiten-Airbag
SRS-Seiten-Airbag
1 Erster Aufprall
2 Zweiter Aufprall
Ein Diagnosesystem überwacht ständig
die Bereitschaft des SRS-Air-
bag-Systems (einschließlich der Gurt-
straffer der Vordersitze), wenn der
Motorschalter auf ON steht. Die
SRS-Warnleuchte zeigt durch Auf-
leuchten für ca. 6 Sekunden normalen
Systembetrieb an, wenn der Motor-
schalter auf ON gestellt wird.
SRS-Airbag-System-Überwa-
chung
A

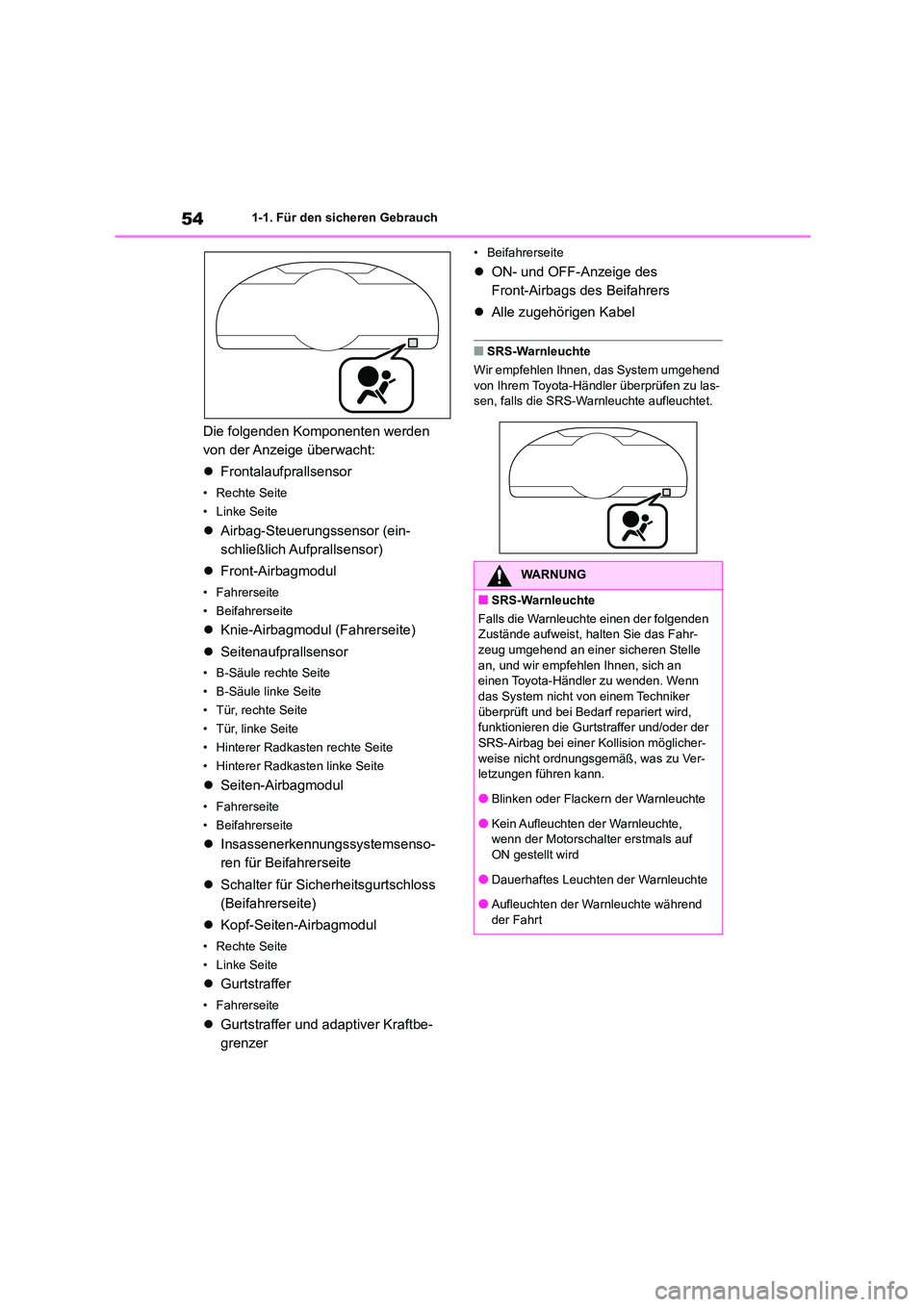

541-1. Für den sicheren Gebrauch
Die folgenden Komponenten werden
von der Anzeige überwacht:
 Frontalaufprallsensor
• Rechte Seite
•Linke Seite
 Airbag-Steuerungssensor (ein-
schließlich Aufprallsensor)
 Front-Airbagmodul
• Fahrerseite
• Beifahrerseite
 Knie-Airbagmodul (Fahrerseite)
 Seitenaufprallsensor
• B-Säule rechte Seite
• B-Säule linke Seite
• Tür, rechte Seite
• Tür, linke Seite
• Hinterer Radkasten rechte Seite
• Hinterer Radkasten linke Seite
 Seiten-Airbagmodul
• Fahrerseite
• Beifahrerseite
 Insassenerkennungssystemsenso-
ren für Beifahrerseite
 Schalter für Sicherheitsgurtschloss
(Beifahrerseite)
 Kopf-Seiten-Airbagmodul
• Rechte Seite
•Linke Seite
 Gurtstraffer
• Fahrerseite
Gurtstraffer und adaptiver Kraftbe-
grenzer
• Beifahrerseite
 ON- und OFF-Anzeige des
Front-Airbags des Beifahrers
 Alle zugehörigen Kabel
■SRS-Warnleuchte
Wir empfehlen Ihnen, das System umgehend
von Ihrem Toyota-Händler überprüfen zu las-
sen, falls die SRS-Warnleuchte aufleuchtet.
WARNUNG
■SRS-Warnleuchte
Falls die Warnleuchte einen der folgenden Zustände aufweist, halten Sie das Fahr-
zeug umgehend an einer sicheren Stelle
an, und wir empfehlen Ihnen, sich an einen Toyota-Händler zu wenden. Wenn
das System nicht von einem Techniker
überprüft und bei Bedarf repariert wird, funktionieren die Gurtstraffer und/oder der
SRS-Airbag bei einer Kollision möglicher-
weise nicht ordnungsgemäß, was zu Ver- letzungen führen kann.
●Blinken oder Flackern der Warnleuchte
●Kein Aufleuchten der Warnleuchte, wenn der Motorschalter erstmals auf
ON gestellt wird
●Dauerhaftes Leuchten der Warnleuchte
●Aufleuchten der Warnleuchte während
der Fahrt
