2022 TOYOTA COROLLA HATCHBACK Návod na použitie (in Slovakian)

567

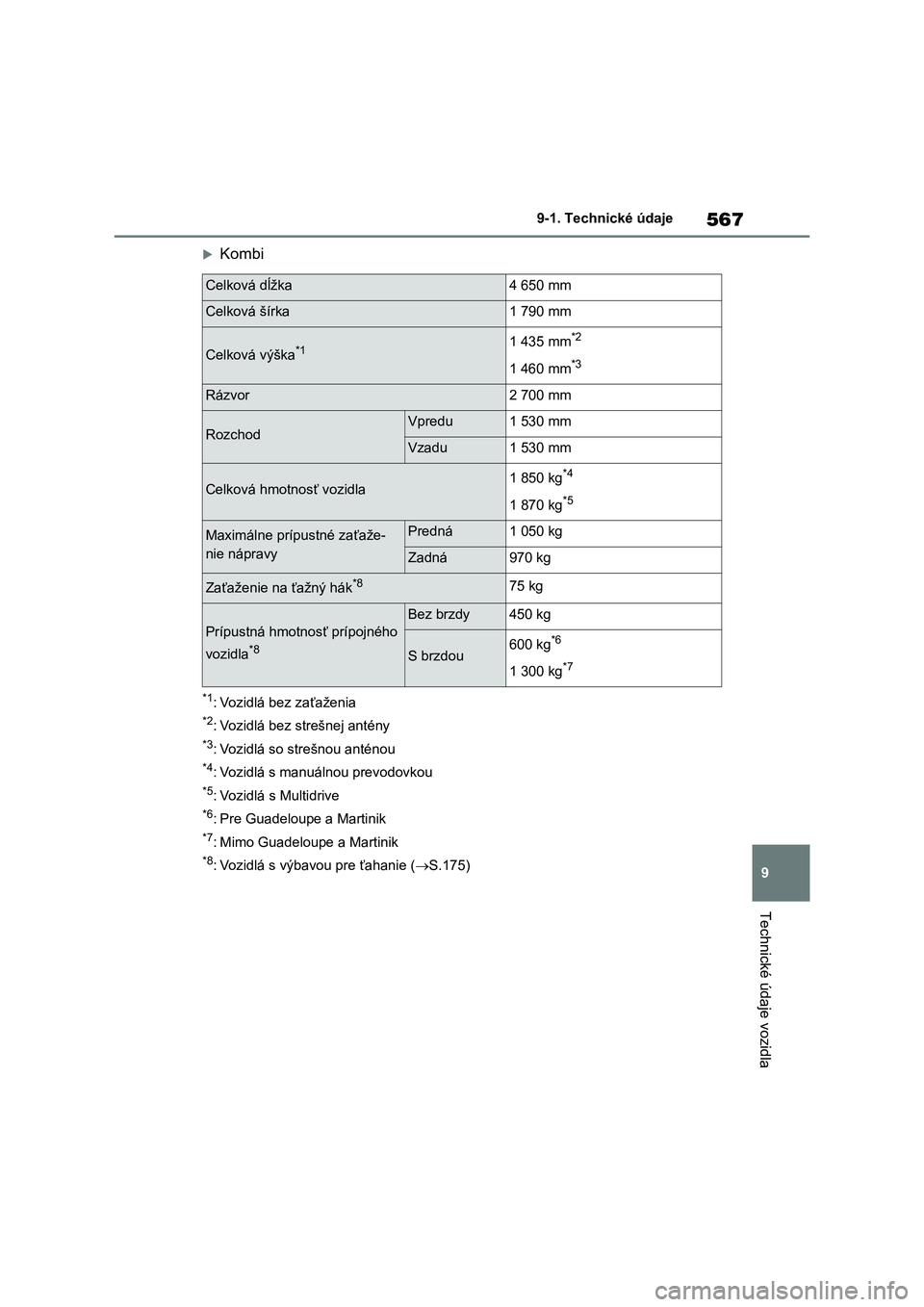

9 9-1. Technické údaje
Technické údaje vozidla
Kombi
*1: Vozidlá bez zaťaženia
*2: Vozidlá bez strešnej antény
*3: Vozidlá so strešnou anténou
*4: Vozidlá s manuálnou prevodovkou
*5: Vozidlá s Multidrive
*6: Pre Guadeloupe a Martinik
*7: Mimo Guadeloupe a Martinik
*8: Vozidlá s výbavou pre ťahanie (S.175)
Celková dĺžka4 650 mm
Celková šírka1 790 mm
Celková výška*11 435 mm*2
1 460 mm*3
Rázvor2 700 mm
RozchodVpredu1 530 mm
Vzadu1 530 mm
Celková hmotnosť vozidla1 850 kg*4
1 870 kg*5
Maximálne prípustné zaťaže-
nie nápravyPredná1 050 kg
Zadná970 kg
Zaťaženie na ťažný hák*875 kg
Prípustná hmotnosť prípojného
vozidla
*8
Bez brzdy450 kg
S brzdou600 kg*6
1 300 kg*7

5689-1. Technické údaje

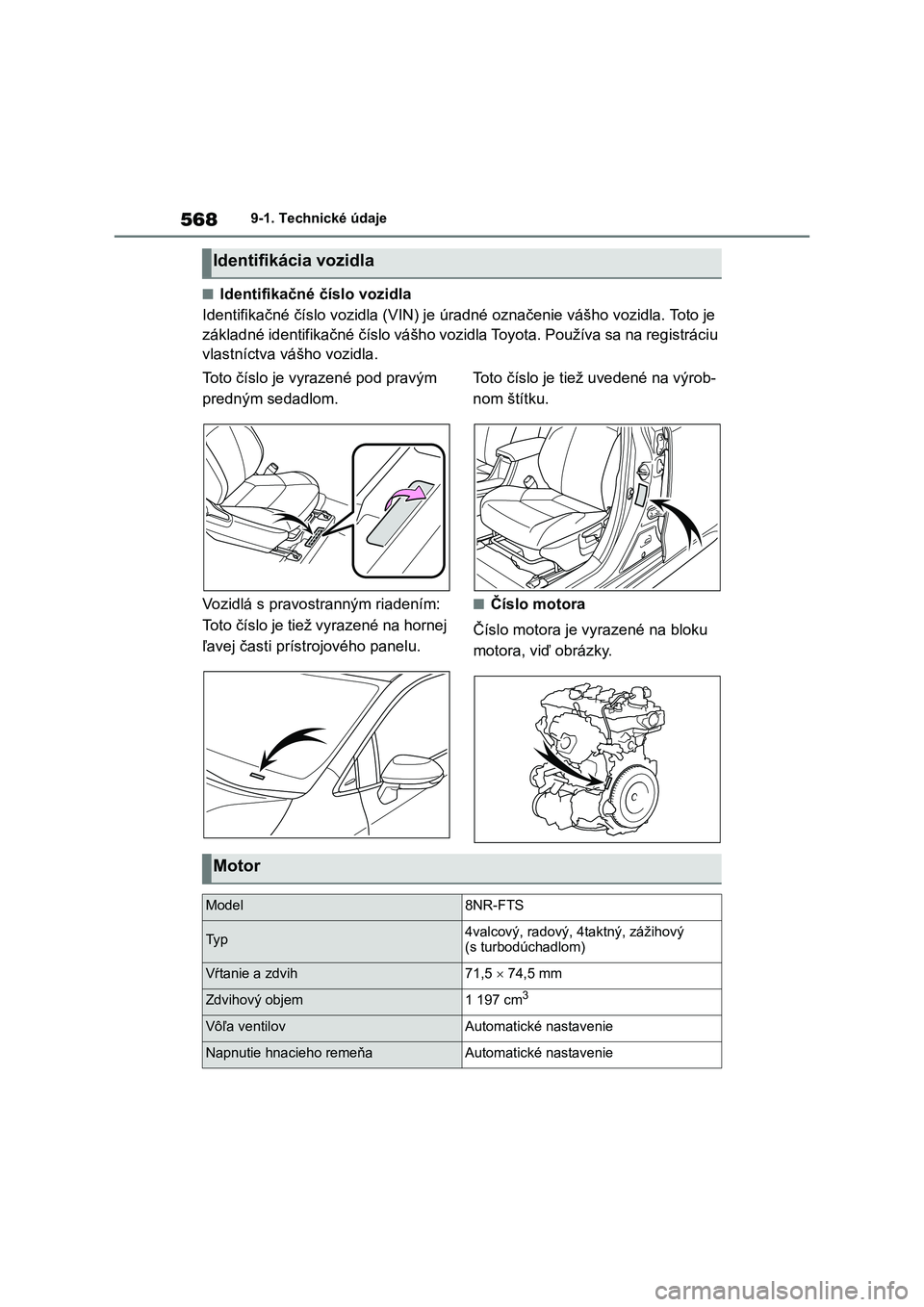

■Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla. Toto je
základné identifikačné číslo vášho vozidla Toyota. Používa sa n a registráciu
vlastníctva vášho vozidla.
Toto číslo je vyra zené pod pravým
predným sedadlom.
Vozidlá s pravostr anným riadením:
Toto číslo je tiež vyrazené na hornej
ľavej časti prístrojového panelu.
Toto číslo je tiež uvedené na výrob-
nom štítku.
■Číslo motora
Číslo motora je vy razené na bloku
motora, viď obrázky.
Identifikácia vozidla
Motor
Model8NR-FTS
Ty p4valcový, radový, 4 taktný, zážihový
(s turbodúchadlom)
Vŕtanie a zdvih71,5  74,5 mm
Zdvihový objem1 197 cm3
Vôľa ventilovAutomatické nastavenie
Napnutie hnacieho remeňaAutomatické nastavenie

569
9
9-1. Technické údaje
Technické údaje vozidla

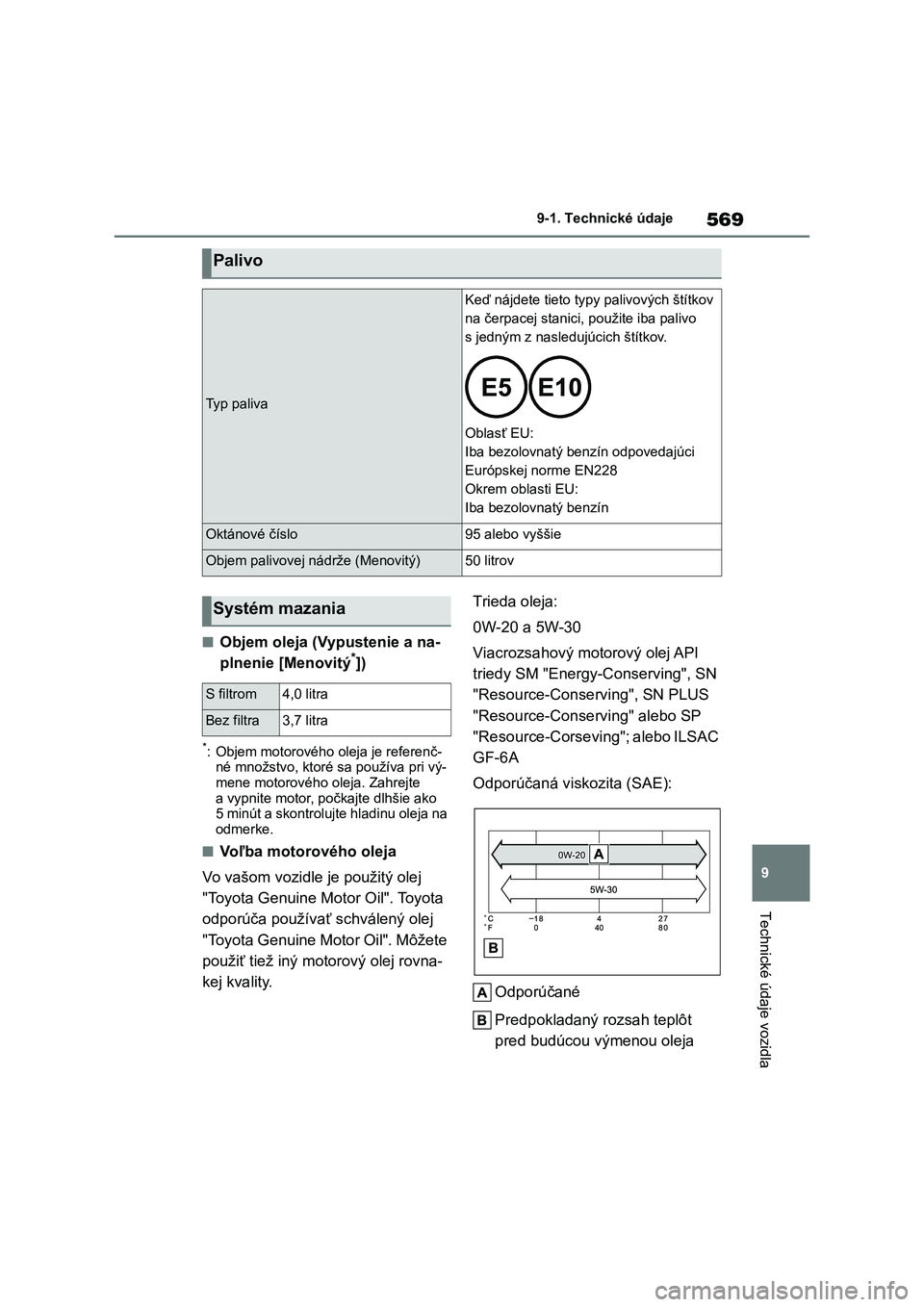

■Objem oleja (Vy pustenie a na-
plnenie [Menovitý*])
*: Objem motorového oleja je referenč-
né množstvo, ktoré sa používa pri vý- mene motorového oleja. Zahrejte
a vypnite motor, počkajte dlhšie ako
5 minút a skontrolujte hladinu oleja na odmerke.
■Voľba motorového oleja
Vo vašom vozidle je použitý olej
"Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej
"Toyota Genuine Motor Oil". Môžete
použiť tiež iný motorový olej rovna-
kej kvality.
Trieda oleja:
0W-20 a 5W-30
Viacrozsahový motorový olej API
triedy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" alebo SP
"Resource-Corseving"; alebo ILSAC
GF-6A
Odporúčaná visk ozita (SAE):
Odporúčané
Predpokladaný rozsah teplôt
pred budúcou vý menou oleja
Palivo
Typ paliva
Keď nájdete tieto typy palivových štítkov
na čerpacej stanici, použite iba palivo
s jedným z nasledujúcich štítkov.
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci
Európskej norme EN228
Okrem oblasti EU:
Iba bezolovnatý benzín
Oktánové číslo95 alebo vyššie
Objem palivovej nádrže (Menovitý)50 litrov
Systém mazania
S filtrom4,0 litra
Bez filtra3,7 litra

5709-1. Technické údaje

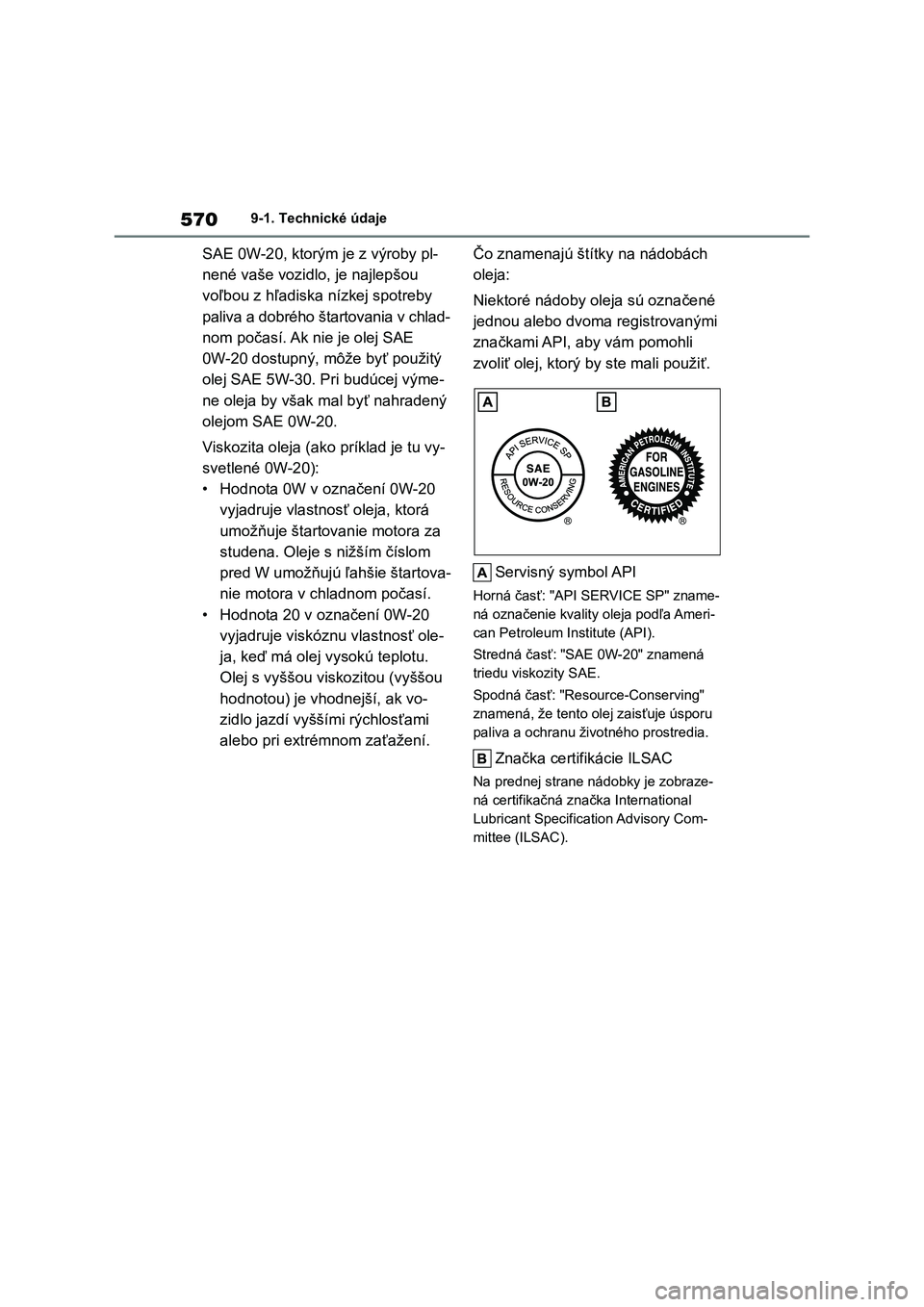

SAE 0W-20, ktorým je z výroby pl-
nené vaše vozidlo, je najlepšou
voľbou z hľadiska nízkej spotreby
paliva a dobrého štar tovania v chlad-
nom počasí. Ak nie je olej SAE
0W-20 dostupný, môže byť použitý
olej SAE 5W-30. P ri budúcej výme-
ne oleja by však ma l byť nahradený
olejom SAE 0W-20.
Viskozita oleja (ak o príklad je tu vy-
svetlené 0W-20):
• Hodnota 0W v označení 0W-20
vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za
studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartova-
nie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20
vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu.
Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vo-
zidlo jazdí vyššími rýchlosťami
alebo pri extrémnom zaťažení.
Čo znamenajú štítky na nádobách
oleja:
Niektoré nádoby oleja sú označené
jednou alebo dvoma registrovanými
značkami API, aby vám pomohli
zvoliť olej, ktorý b y ste mali použiť.
Servisný symbol API
Horná časť: "API SERVICE SP" zname-
ná označenie kvality oleja podľa Ameri-
can Petroleum Institute (API).
Stredná časť: "SAE 0W-20" znamená
triedu viskozity SAE.
Spodná časť: "Resource-Conserving"
znamená, že tento olej zaisťuje úsporu
paliva a ochranu živo tného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobraze-
ná certifikačná značka International
Lubricant Specification Advisory Com-
mittee (ILSAC).

571
9
9-1. Technické údaje
Technické údaje vozidla

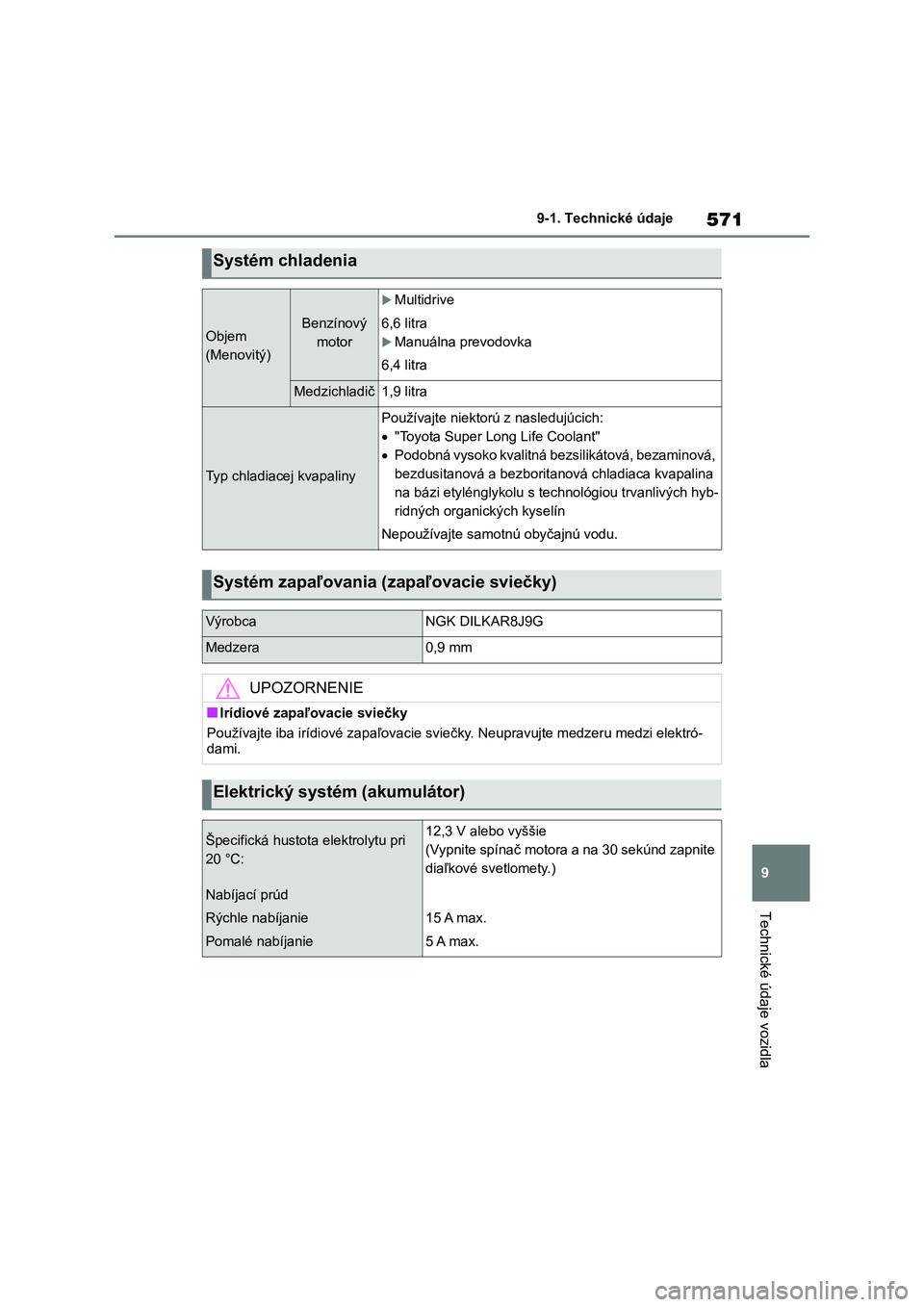

Systém chladenia
Objem
(Menovitý)
Benzínový
motor
Multidrive
6,6 litra
Manuálna prevodovka
6,4 litra
Medzichladič1,9 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
 "Toyota Super Long Life Coolant"
 Podobná vysoko kvalitná bezsilikátová, bezaminová,
bezdusitanová a bezborit anová chladiaca kvapalina
na bázi etylénglykolu s technológiou trvanlivých hyb-
ridných organ ických kyselín
Nepoužívajte samotnú obyčajnú vodu.
Systém zapaľovania (zapaľovacie sviečky)
VýrobcaNGK DILKAR8J9G
Medzera0,9 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovac ie sviečky. Neupravujte medzeru medzi elektró-
dami.
Elektrický systém (akumulátor)
Špecifická hustota elektrolytu pri
20 °C:
12,3 V alebo vyššie
(Vypnite spínač motora a na 30 sekúnd zapnite
diaľkové svetlomety.)
Nabíjací prúd
Rýchle nabíjanie
Pomalé nabíjanie
15 A max.
5 A max.

5729-1. Technické údaje

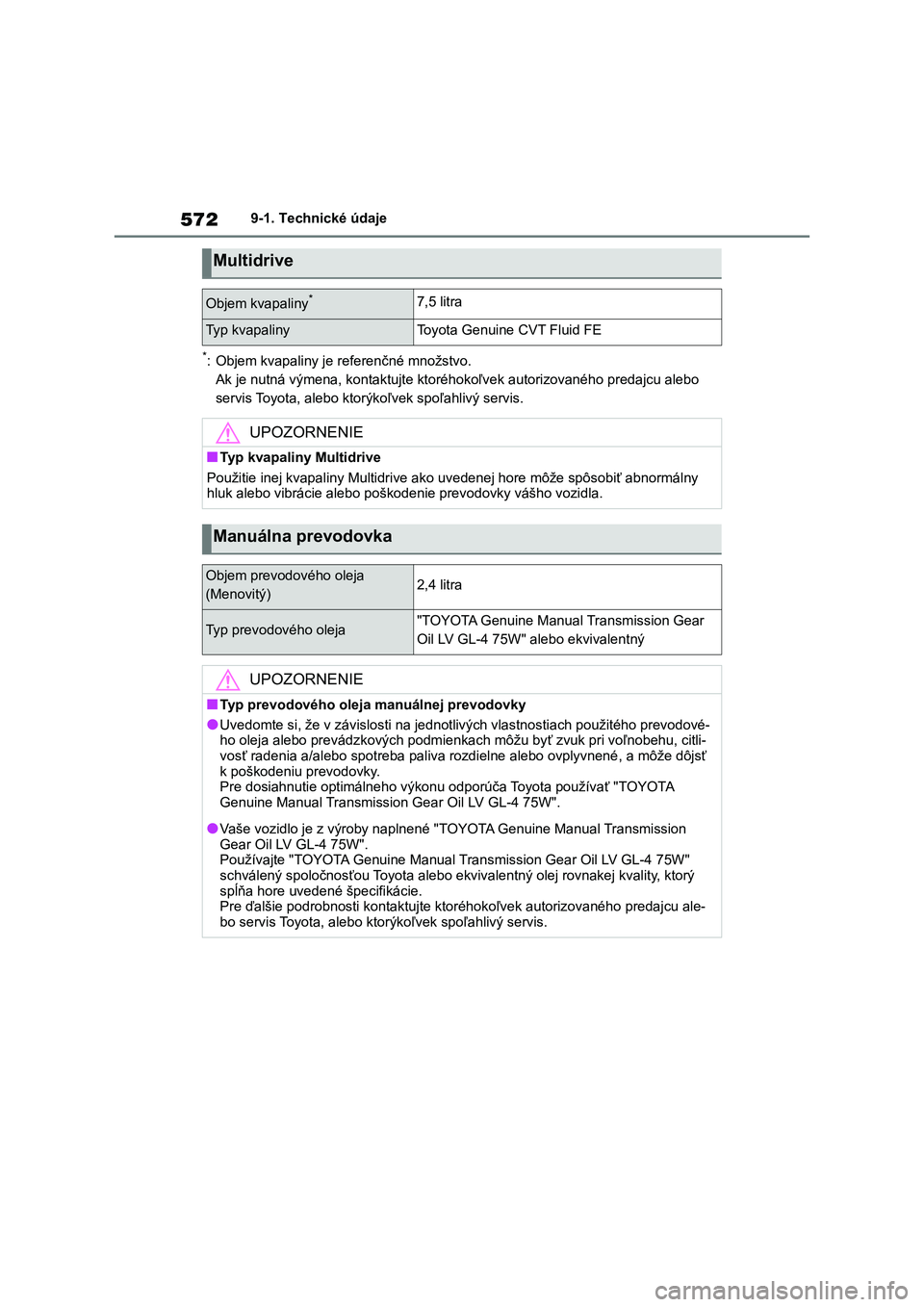

*: Objem kvapaliny je referenčné množstvo.
Ak je nutná výmena, k ontaktujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo ktorýk oľvek spoľahlivý servis.
Multidrive
Objem kvapaliny*7,5 litra
Typ kvapalinyToyota Genuine CVT Fluid FE
UPOZORNENIE
■Typ kvapaliny Multidrive
Použitie inej kvapaliny Multidri ve ako uvedenej hore môže spôsobiť abnormálny hluk alebo vibrácie alebo poškodenie prevodovky vášho vozidla.
Manuálna prevodovka
Objem prevodového oleja
(Menovitý)2,4 litra
Typ prevodového oleja"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" alebo ekvivalentný
UPOZORNENIE
■Typ prevodového oleja manuálnej prevodovky
●Uvedomte si, že v závislosti na jednotlivých vlastnostiach použitého prevodové- ho oleja alebo prevádzkových podm ienkach môžu byť zvuk pri voľnobehu, citli-
vosť radenia a/alebo spotreba paliva rozdielne alebo ovplyvnené, a môže dôjsť
k poškodeniu prevodovky. Pre dosiahnutie optimálneho výkonu odporúča Toyota používať "TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplnené "TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W".
Používajte "TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W" schválený spoločnosťou Toyota alebo ekvivalentný olej rovnakej kvality, ktorý
spĺňa hore uvedené špecifikácie.
Pre ďalšie podrobnosti kontaktuj te ktoréhokoľvek autorizovaného predajcu ale- bo servis Toyota, alebo ktor ýkoľvek spoľahlivý servis.

573
9 9-1. Technické údaje
Technické údaje vozidla

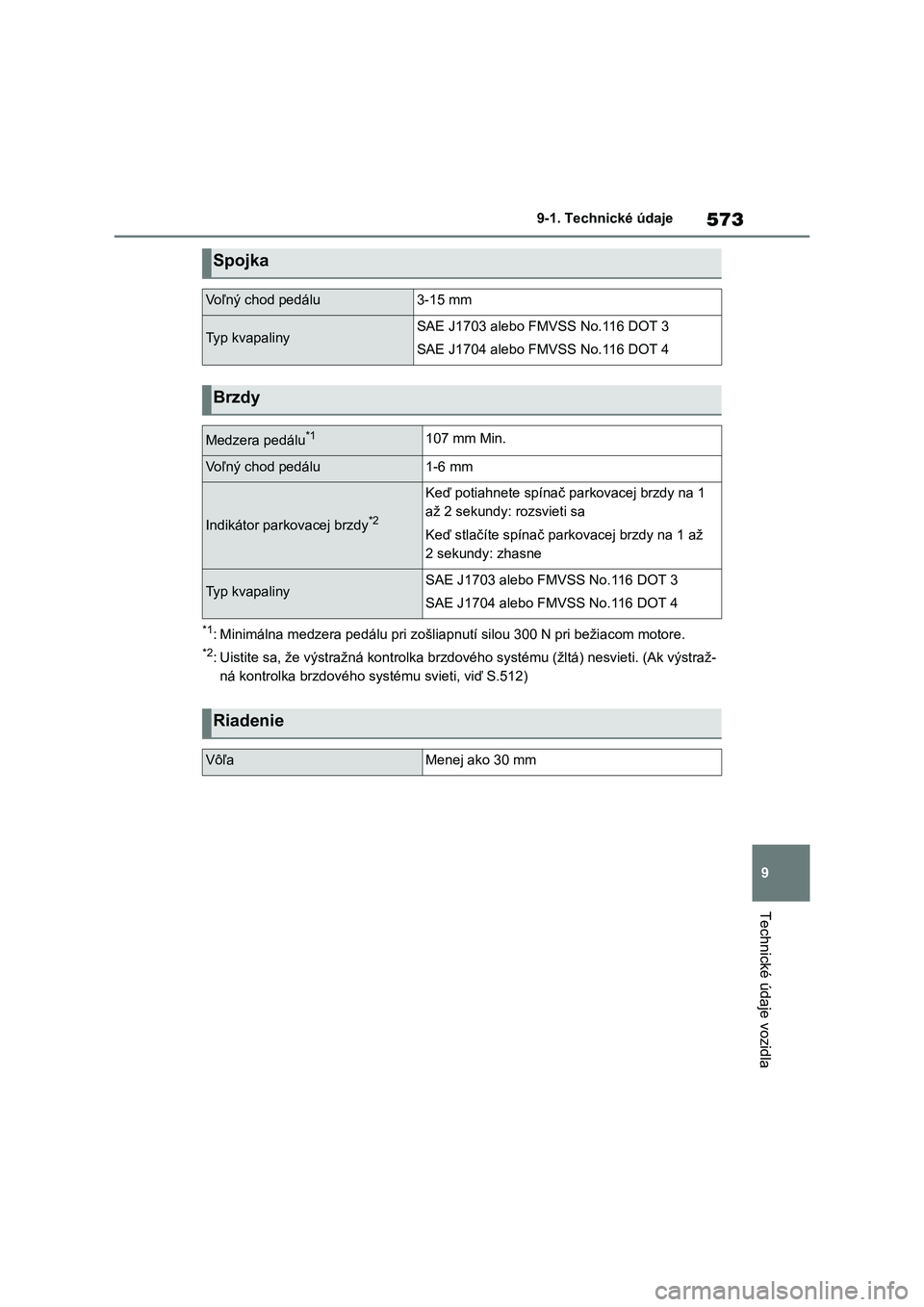

*1: Minimálna medzera pedálu pri zošliapnutí silou 300 N pri bežiacom motore.
*2: Uistite sa, že výstražná kontrolka brzdového systému (žltá) nesvieti. (Ak výstraž-
ná kontrolka brzdového systému svieti, viď S.512)
Spojka
Voľný chod pedálu3-15 mm
Typ kvapalinySAE J1703 alebo FMVSS No.116 DOT 3
SAE J1704 alebo FMVSS No.116 DOT 4
Brzdy
Medzera pedálu*1107 mm Min.
Voľný chod pedálu1-6 mm
Indikátor parkovacej brzdy*2
Keď potiahnete spínač parkovacej brzdy na 1
až 2 sekundy: rozsvieti sa
Keď stlačíte spínač parkovacej brzdy na 1 až
2 sekundy: zhasne
Typ kvapalinySAE J1703 alebo FMVSS No.116 DOT 3
SAE J1704 alebo FMVSS No.116 DOT 4
Riadenie
VôľaMenej ako 30 mm

5749-1. Technické údaje

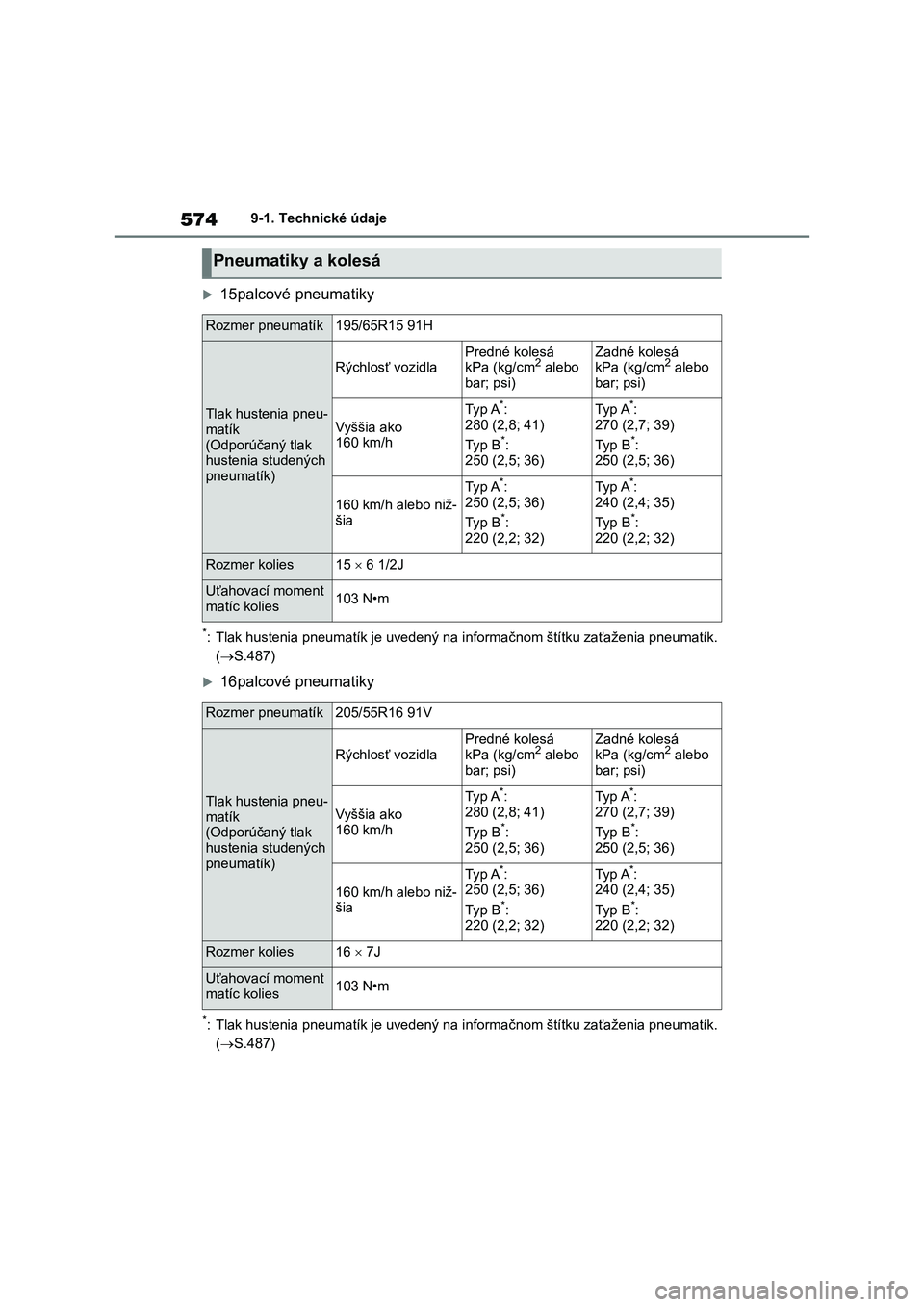

15palcové pneumatiky
*: Tlak hustenia pneumatík je uvedený na informačnom štítku zaťaženia pneumatík.
(S.487)
16palcové pneumatiky
*: Tlak hustenia pneumatík je uvedený na informačnom štítku zaťaženia pneumatík.
(S.487)
Pneumatiky a kolesá
Rozmer pneumatík195/65R15 91H
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)
Rýchlosť vozidla
Predné kolesá
kPa (kg/cm2 alebo
bar; psi)
Zadné kolesá
kPa (kg/cm2 alebo
bar; psi)
Vyššia ako
160 km/h
Typ A*:
280 (2,8; 41)
Typ B
*:
250 (2,5; 36)
Ty p A*:
270 (2,7; 39)
Ty p B
*:
250 (2,5; 36)
160 km/h alebo niž-
šia
Typ A*:
250 (2,5; 36)
Typ B
*:
220 (2,2; 32)
Ty p A*:
240 (2,4; 35)
Ty p B
*:
220 (2,2; 32)
Rozmer kolies15  6 1/2J
Uťahovací moment
matíc kolies103 N•m
Rozmer pneumatík205/55R16 91V
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)
Rýchlosť vozidlaPredné kolesá
kPa (kg/cm2 alebo
bar; psi)Zadné kolesá
kPa (kg/cm2 alebo
bar; psi)
Vyššia ako
160 km/h
Typ A*:
280 (2,8; 41)
Typ B
*:
250 (2,5; 36)
Ty p A*:
270 (2,7; 39)
Ty p B
*:
250 (2,5; 36)
160 km/h alebo niž-
šia
Typ A*:
250 (2,5; 36)
Typ B
*:
220 (2,2; 32)
Ty p A*:
240 (2,4; 35)
Ty p B
*:
220 (2,2; 32)
Rozmer kolies16  7J
Uťahovací moment
matíc kolies103 N•m
