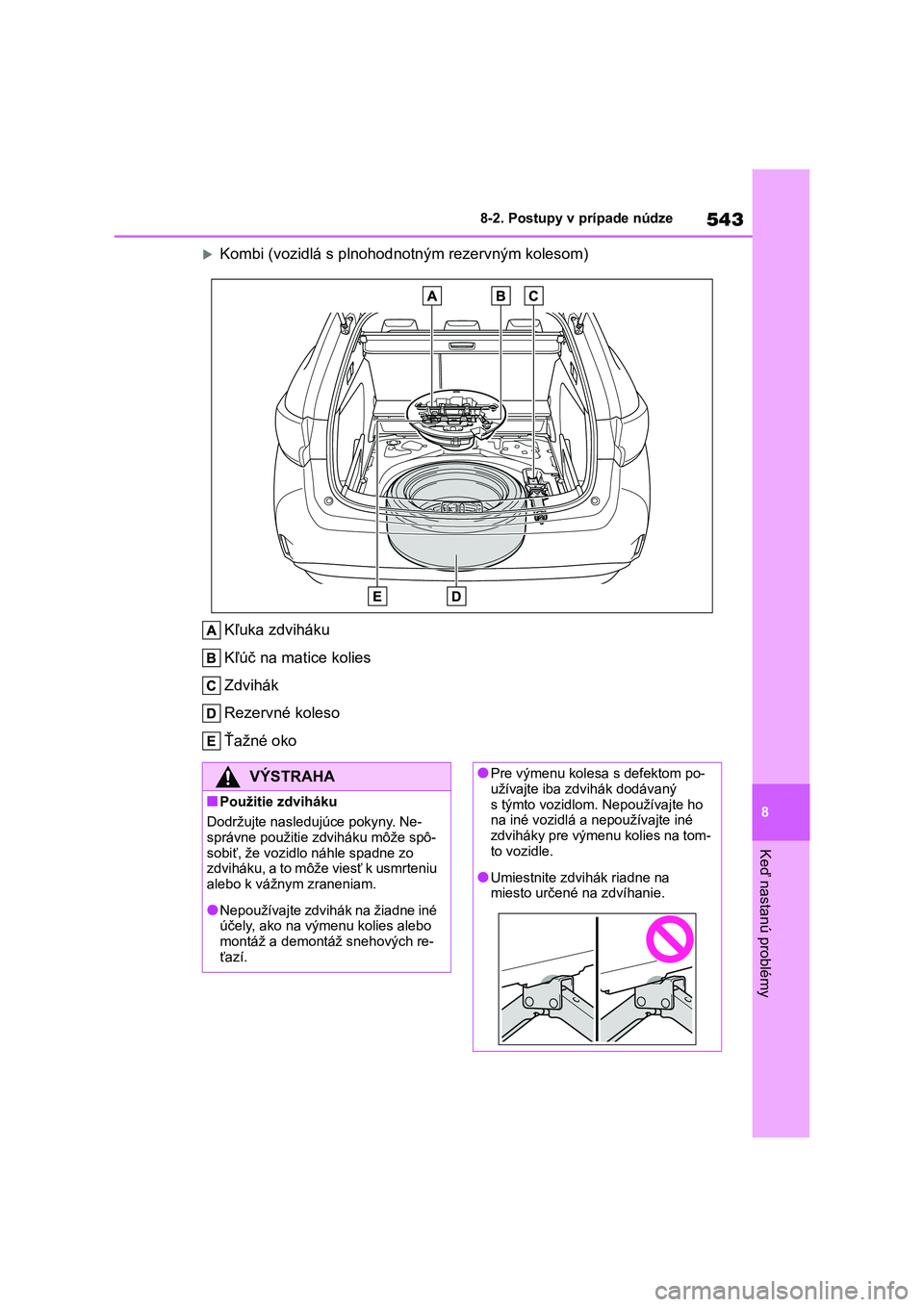

2022 TOYOTA COROLLA HATCHBACK Návod na použitie (in Slovakian)

543
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
Kombi (vozidlá s plnohod notným rezervným kolesom)
Kľuka zdviháku
Kľúč na matice kolies
Zdvihák
Rezervné koleso
Ťažné oko
VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny. Ne- správne použitie zdviháku môže spô-
sobiť, že vozidl o náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových re-
ťazí.
●Pre výmenu kolesa s defektom po-
užívajte iba zdvihák dodávaný s týmto vozidlom. Nepoužívajte ho
na iné vozidlá a nepoužívajte iné
zdviháky pre výmenu kolies na tom- to vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie.

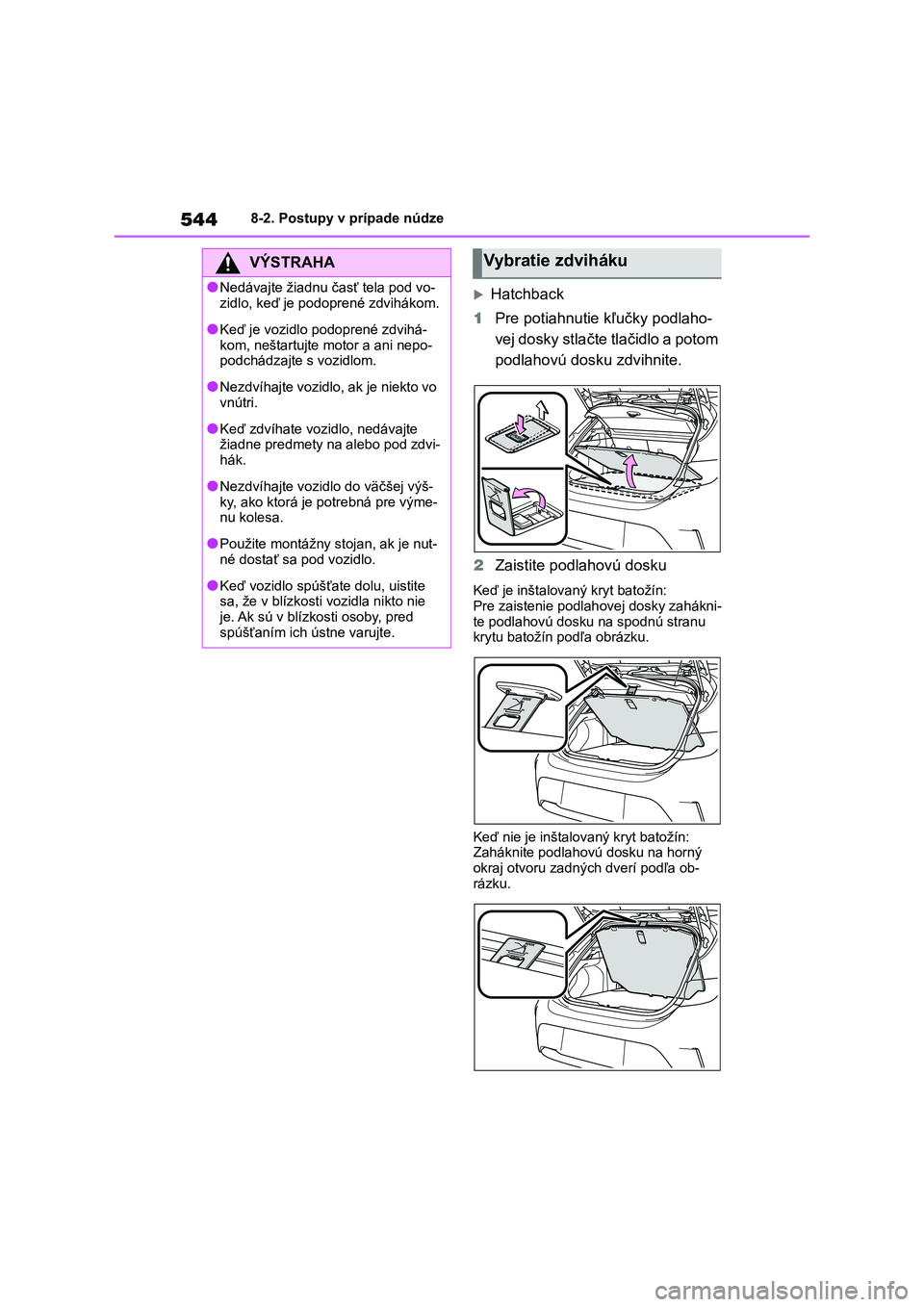

5448-2. Postupy v prípade núdze
Hatchback
1 Pre potiahnutie kľučky podlaho-
vej dosky stlačte tlačidlo a potom
podlahovú dosku zdvihnite.
2 Zaistite podlahovú dosku
Keď je inštalovaný kryt batožín:
Pre zaistenie podlah ovej dosky zahákni-
te podlahovú dosku na spodnú stranu krytu batožín podľa obrázku.
Keď nie je inštalovaný kryt batožín: Zaháknite podlahovú dosku na horný
okraj otvoru zadných dverí podľa ob-
rázku.
VÝSTRAHA
●Nedávajte žiadnu časť tela pod vo-
zidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihá-
kom, neštartujte motor a ani nepo-
podchádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo
vnútri.
●Keď zdvíhate vozidlo, nedávajte
žiadne predmety na alebo pod zdvi-
hák.
●Nezdvíhajte vozidlo do väčšej výš-
ky, ako ktorá je potrebná pre výme- nu kolesa.
●Použite montážny s tojan, ak je nut- né dostať sa pod vozidlo.
●Keď vozidlo spúšťa te dolu, uistite sa, že v blízkosti vozidla nikto nie
je. Ak sú v blízkosti osoby, pred
spúšťaním ich ústne varujte.
Vybratie zdviháku

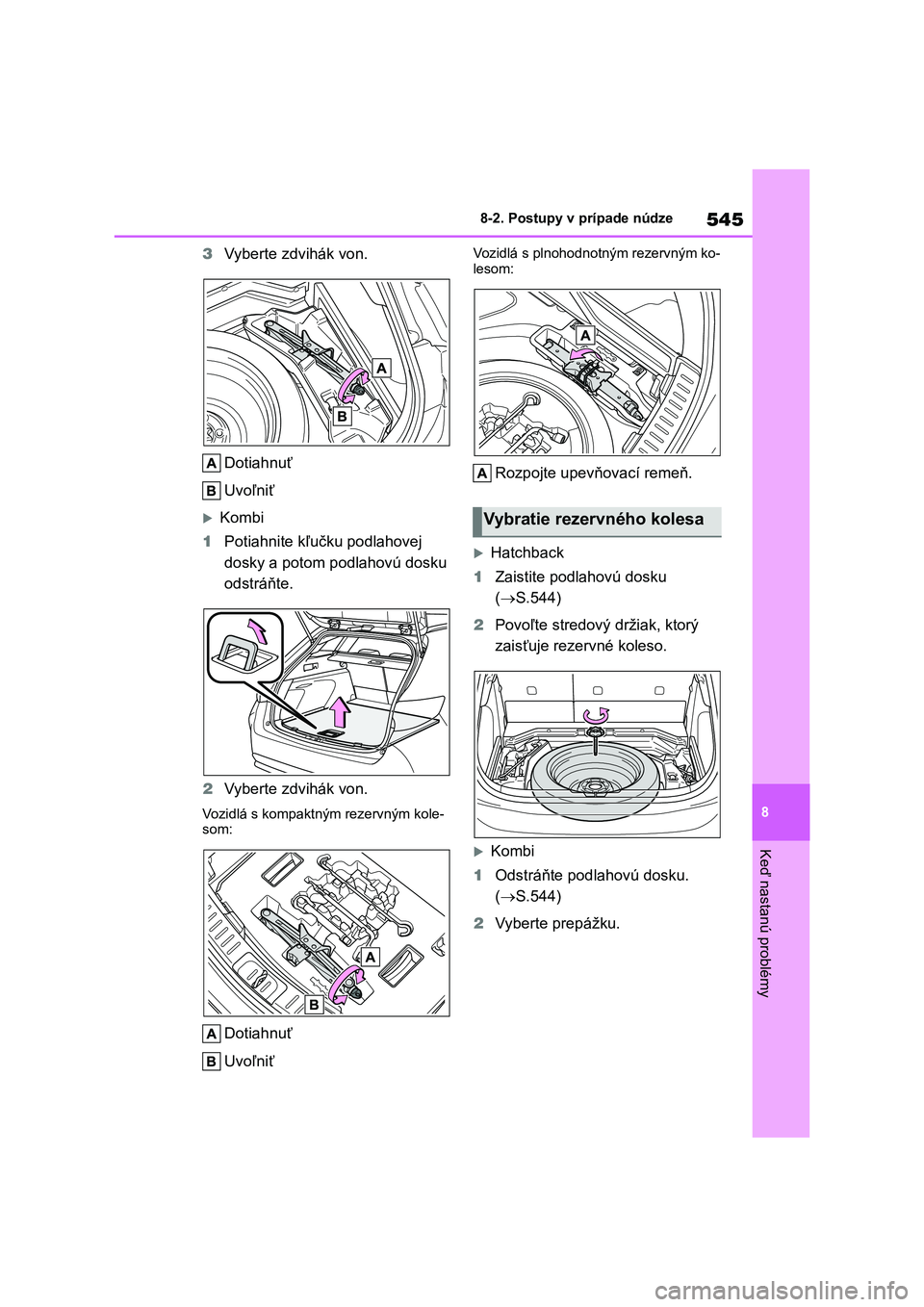

545
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
3 Vyberte zdvihák von.
Dotiahnuť
Uvoľniť
Kombi
1 Potiahnite kľučku podlahovej
dosky a potom podlahovú dosku
odstráňte.
2 Vyberte zdvihák von.
Vozidlá s kompaktným rezervným kole-
som:
Dotiahnuť
Uvoľniť
Vozidlá s plnohodnotným rezervným ko-
lesom:
Rozpojte upevňovací remeň.
Hatchback
1 Zaistite podlahovú dosku
( S.544)
2 Povoľte stredový držiak, ktorý
zaisťuje rezervné koleso.
Kombi
1 Odstráňte podlahovú dosku.
( S.544)
2 Vyberte prepážku.
Vybratie rezervného kolesa

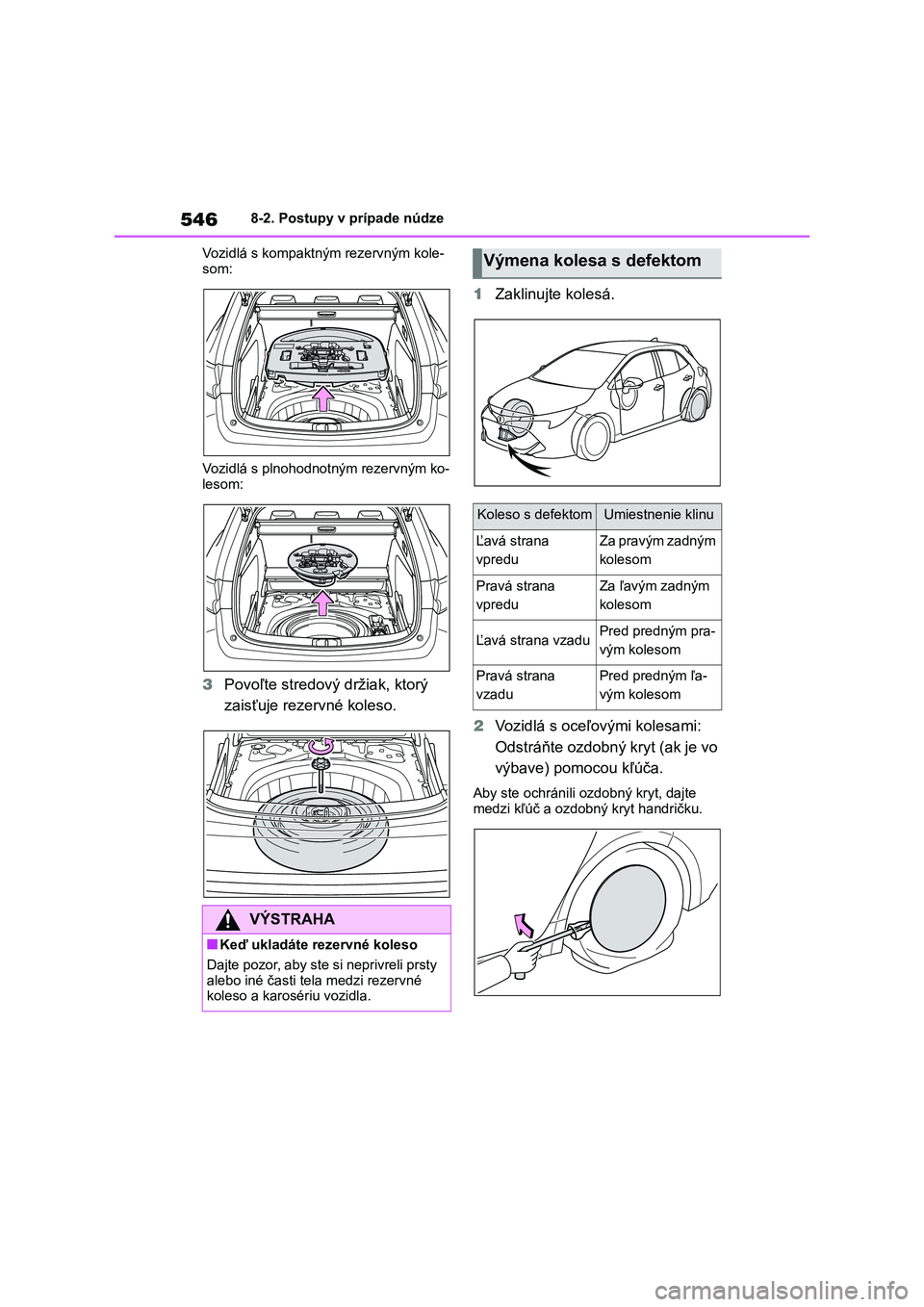

5468-2. Postupy v prípade núdze
Vozidlá s kompaktným rezervným kole-
som:
Vozidlá s plnohodnotným rezervným ko-
lesom:
3 Povoľte stredový držiak, ktorý
zaisťuje rezervné koleso.
1 Zaklinujte kolesá.
2 Vozidlá s oceľovými kolesami:
Odstráňte ozdobný kryt (ak je vo
výbave) pomocou kľúča.
Aby ste ochránili ozdobný kryt, dajte
medzi kľúč a ozdobný kryt handričku.
VÝSTRAHA
■Keď ukladáte rezervné koleso
Dajte pozor, aby ste si neprivreli prsty
alebo iné časti tela medzi rezervné koleso a karosériu vozidla.
Výmena kolesa s defektom
Koleso s defektomUmiestnenie klinu
Ľavá strana
vpredu
Z a p r a v ý m z a d n ý m
kolesom
Pravá strana
vpredu
Za ľavým zadným
kolesom
Ľavá strana vzaduPred predným pra-
vým kolesom
Pravá strana
vzadu
Pred predným ľa-
vým kolesom

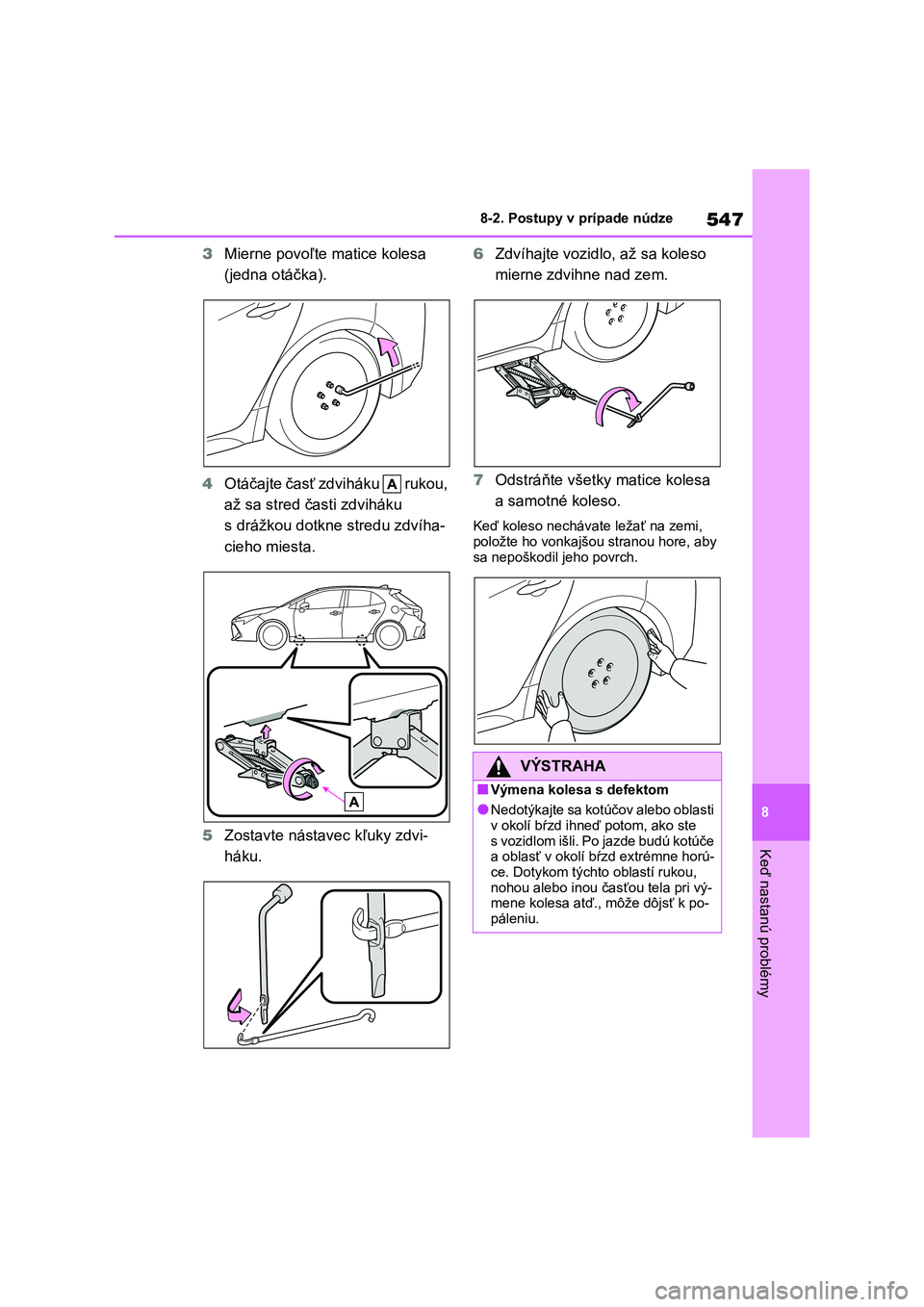

547
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
3 Mierne povoľte matice kolesa
(jedna otáčka).
4 Otáčajte časť zdviháku rukou,
až sa stred časti zdviháku
s drážkou dotkne stredu zdvíha-
cieho miesta.
5 Zostavte nástavec kľuky zdvi-
háku.
6 Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
7 Odstráňte všetky matice kolesa
a samotné koleso.
Keď koleso nechávate ležať na zemi, položte ho vonkajš ou stranou hore, aby
sa nepoškodil jeho povrch.
VÝSTRAHA
■Výmena kolesa s defektom
●Nedotýkajte sa kotúčov alebo oblasti
v okolí bŕzd ihneď potom, ako ste s vozidlom išli. Po jazde budú kotúče
a oblasť v okolí bŕzd extrémne horú-
ce. Dotykom týchto oblastí rukou, nohou alebo inou časť ou tela pri vý-
mene kolesa atď., môže dôjsť k po-
páleniu.

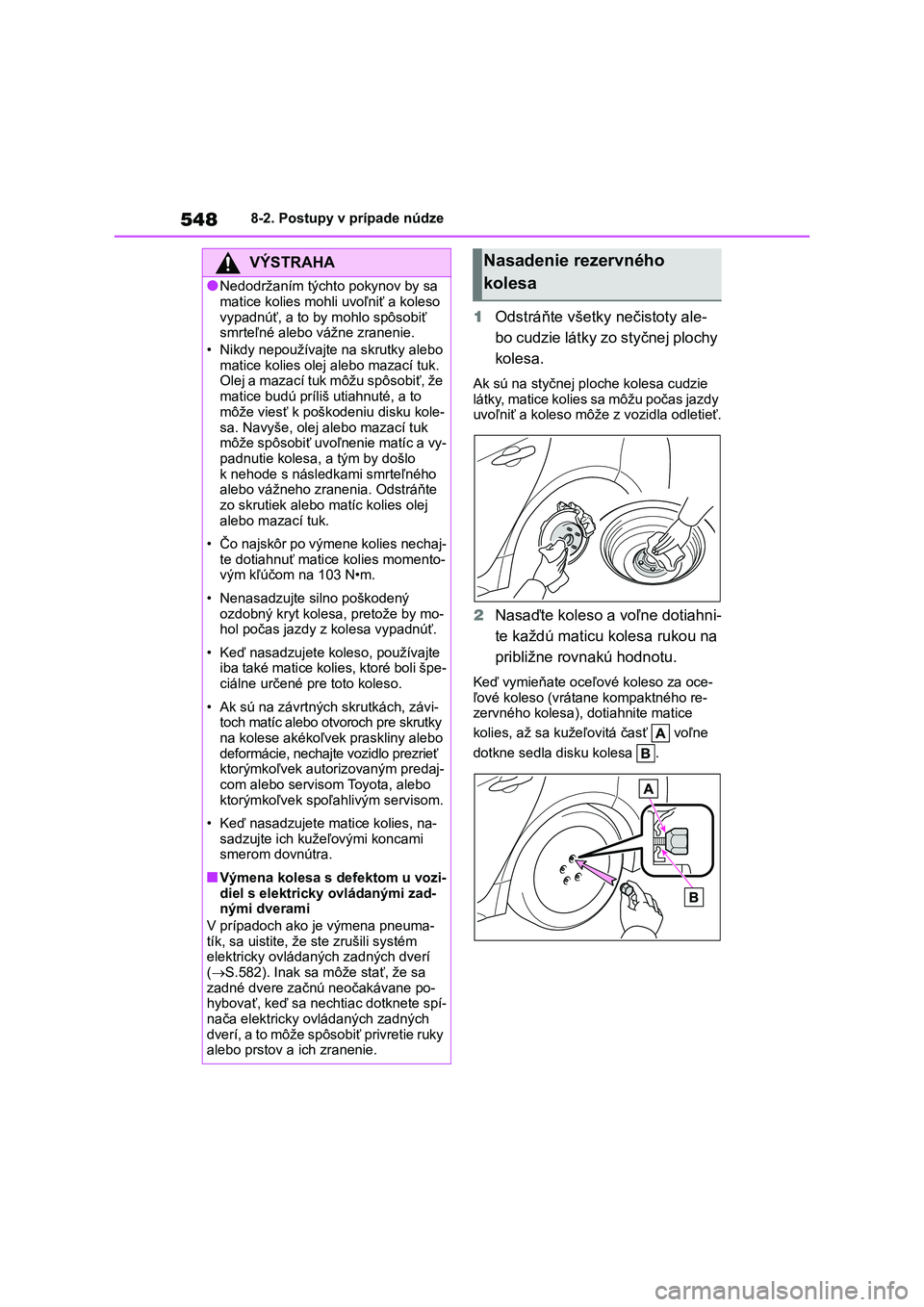

5488-2. Postupy v prípade núdze
1Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plochy
kolesa.
Ak sú na styčnej plo che kolesa cudzie
látky, matice kolies sa môžu počas jazdy uvoľniť a koleso môže z vozidla odletieť.
2Nasaďte koleso a voľne dotiahni-
te každú maticu kolesa rukou na
približne rovnakú hodnotu.
Keď vymieňate oceľo vé koleso za oce- ľové koleso (vrátane kompaktného re-
zervného kolesa), dotiahnite matice
kolies, až sa kužeľo vitá časť voľne
dotkne sedla disku kolesa .
VÝSTRAHA
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť
smrteľné alebo vážne zranenie.
• Nikdy nepoužívajte na skrutky alebo
matice kolies olej alebo mazací tuk. Olej a mazací tuk môžu spôsobiť, že
matice budú príliš utiahnuté, a to
môže viesť k poškodeniu disku kole-
sa. Navyše, olej al ebo mazací tuk môže spôsobiť uvoľnenie matíc a vy-
padnutie kolesa, a tým by došlo
k nehode s následkami smrteľného alebo vážneho zranenia. Odstráňte
zo skrutiek alebo matíc kolies olej
alebo mazací tuk.
• Čo najskôr po výmene kolies nechaj- te dotiahnuť matice kolies momento-
vým kľúčom na 103 N•m.
• Nenasadzujte silno poškodený
ozdobný kryt kolesa, pretože by mo- hol počas jazdy z kolesa vypadnúť.
• Keď nasadzujete koleso, používajte
iba také matice kolies, ktoré boli špe-
ciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závi- toch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo
deformácie, nechajte vozidlo prezrieť ktorýmkoľvek autorizovaným predaj-
com alebo servisom Toyota, alebo
ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, na- sadzujte ich kužeľovými koncami
smerom dovnútra.
■Výmena kolesa s defektom u vozi-
diel s elektricky ovládanými zad- nými dverami
V prípadoch ako je výmena pneuma- tík, sa uistite, že ste zrušili systém
elektricky ovládaných zadných dverí
( S.582). Inak sa môže stať, že sa zadné dvere začnú neočakávane po-
hybovať, keď sa nechtiac dotknete spí-
nača elektricky ovládaných zadných dverí, a to môže spôsobiť privretie ruky
alebo prstov a ich zranenie.
Nasadenie rezervného
kolesa

549
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
Keď vymieňate liate koleso za oceľové
koleso (vrátane kompaktného rezervné- ho kolesa), dotiahnite matice kolies, až
sa kužeľovitá časť voľne dotkne sed-
la disku kolesa .
Keď vymieňate liate koleso za liate kole-
so, otáčajte matice kolies, až sa nákruž-
ky voľne dotknú disku kolesa .
3 Spustite vozidlo na zem.
4 Pevne dotiahnite každú maticu
kolesa dvakrát ale bo trikrát v po-
radí podľa obrázka.
Uťahovací moment: 103 N•m
5 Uložte koleso s defektom, zdvi-
hák a všetko náradie.
■Plnohodnotné rezervné koleso
●Vozidlá s výstražn ým systémom tlaku
pneumatík: Plnohodnotné rezervné
koleso má na vonka jšom povrchu ko- lesa štítok "Tempora ry use only" (Iba
pre dočasné použitie). Plnohodnotné
rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak huste-nia v pneumatike plnohodnotného re-
zervného kolesa. ( S.574)
■Kompaktné rezervné koleso
●Kompaktné rezervné koleso je ozna-
čené štítkom "TEMPORARY USE
ONLY" (iba pre dočasné použitie) na boku pneumatiky. Kompaktné rezerv-
né koleso používajte dočasne a iba
v prípade núdze.
●Nezabudnite kontrolovať tlak huste-
nia v pneumatike kompaktného re- zervného kolesa. ( S.574)
■Keď je namontované kompaktné
rezervné koleso
Vozidlo sa pri jazde s kompaktným re-
zervným kolesom zníži, v porovnaní s jazdou so štandar dnými kolesami.
■Po dokončení výmeny kolesa
(vozidlá s výstražným systémom
tlaku pneumatík)
Výstražný systém tlaku pneumatík musí
byť resetovaný. ( S.484)

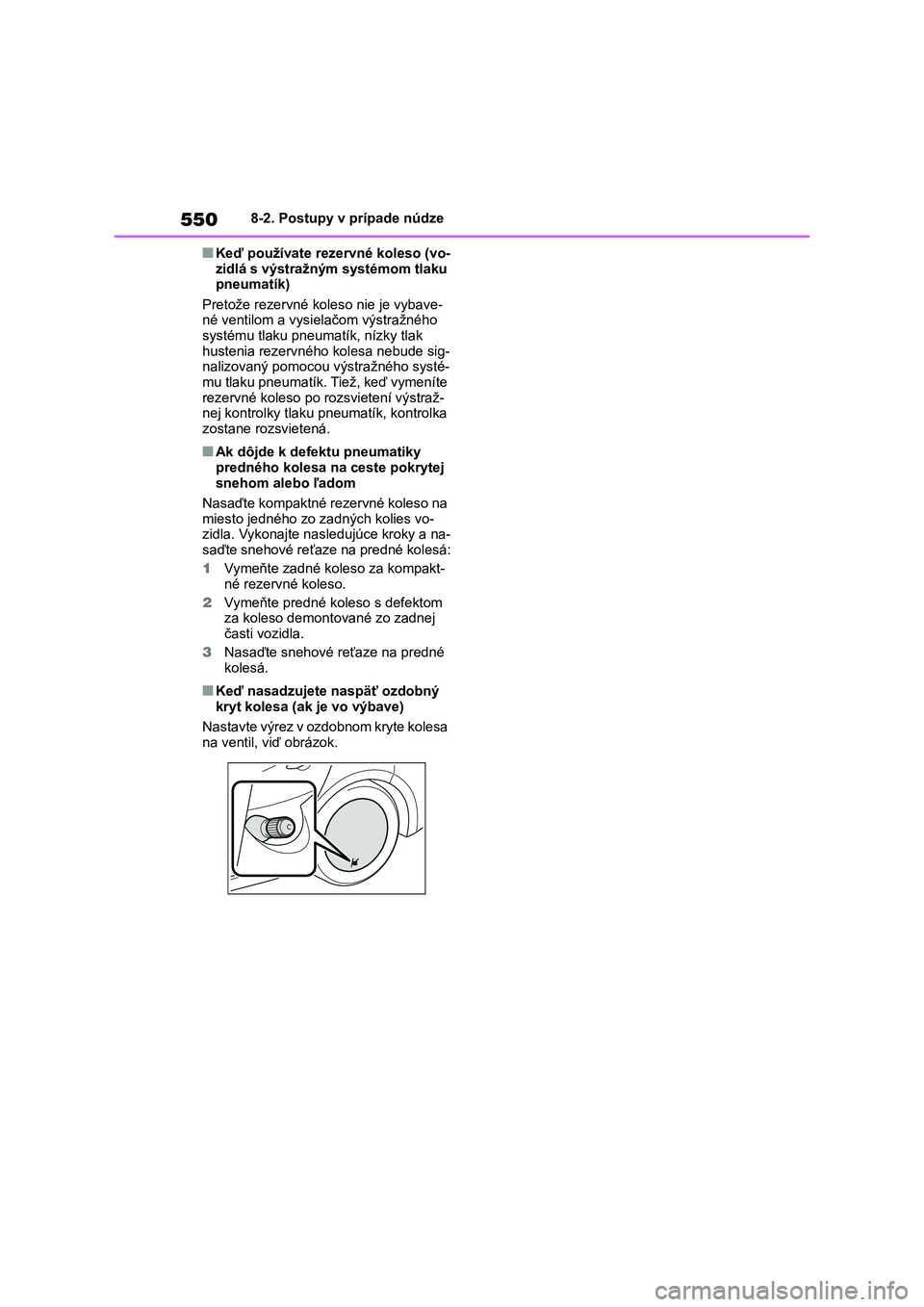

5508-2. Postupy v prípade núdze
■Keď používate rezervné koleso (vo-
zidlá s výstražným systémom tlaku pneumatík)
Pretože rezervné koleso nie je vybave-
né ventilom a vysielačom výstražného systému tlaku pneum atík, nízky tlak
hustenia rezervného kolesa nebude sig-
nalizovaný pomocou výstražného systé- mu tlaku pneumatík. Tiež, keď vymeníte
rezervné koleso po rozsvietení výstraž-
nej kontrolky tlaku pneumatík, kontrolka zostane rozsvietená.
■Ak dôjde k defektu pneumatiky
predného kolesa na ceste pokrytej
snehom alebo ľadom
Nasaďte kompaktné rezervné koleso na
miesto jedného zo zadných kolies vo-
zidla. Vykonajte nasle dujúce kroky a na- saďte snehové reťaze na predné kolesá:
1 Vymeňte zadné koleso za kompakt-
né rezervné koleso.
2 Vymeňte predné koleso s defektom
za koleso demont ované zo zadnej časti vozidla.
3 Nasaďte snehové reťaze na predné
kolesá.
■Keď nasadzujete naspäť ozdobný
kryt kolesa (ak je vo výbave)
Nastavte výrez v ozdobnom kryte kolesa
na ventil, viď obrázok.
