2022 TOYOTA COROLLA HATCHBACK Návod na použitie (in Slovakian)

303
4
4-5. Používanie podporných jazdných systémov
Jazda

3044-5. Používanie podporných jazdných systémov

305
4
4-5. Používanie podporných jazdných systémov
Jazda

3064-5. Používanie podporných jazdných systémov
Použite spínač ovládania prístroja
pre zapnutie/vyp nutie funkcie.
1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
a potom stlačte .

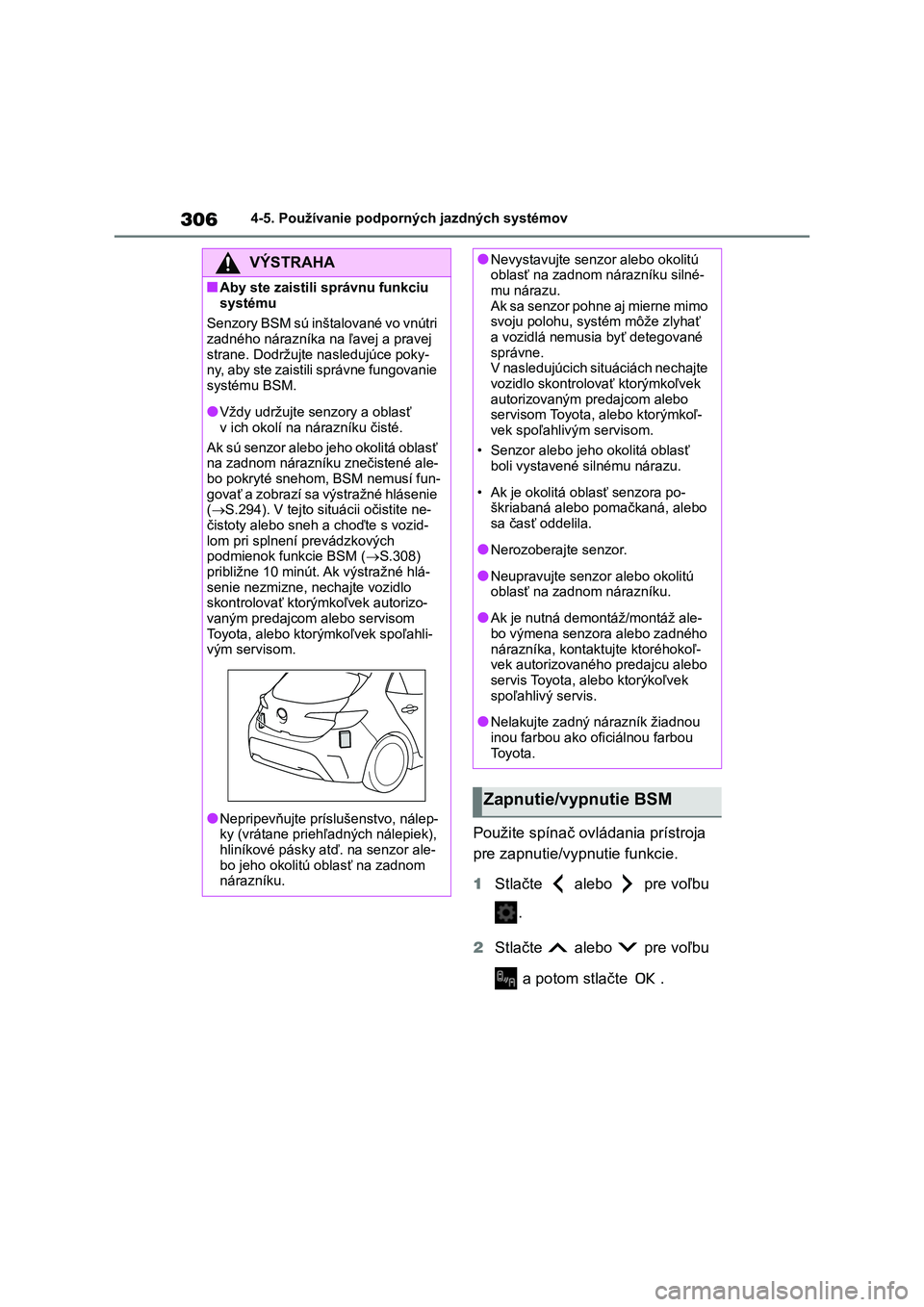

VÝSTRAHA
■Aby ste zaistili správnu funkciu
systému
Senzory BSM sú inštalované vo vnútri zadného nárazníka na ľavej a pravej
strane. Dodržujte nasledujúce poky-
ny, aby ste zaistili správne fungovanie systému BSM.
●Vždy udržujte se nzory a oblasť
v ich okolí na n árazníku čisté.
Ak sú senzor alebo jeho okolitá oblasť
na zadnom nárazníku znečistené ale-
bo pokryté snehom, BSM nemusí fun- govať a zobrazí sa výstražné hlásenie
( S.294). V tejto situácii očistite ne-
čistoty alebo sneh a choďte s vozid- lom pri splnen í prevádzkových
podmienok funkcie BSM ( S.308)
približne 10 minút . Ak výstražné hlá- senie nezmizne, nechajte vozidlo
skontrolovať ktorý mkoľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo ktorýmkoľvek spoľahli-
vým servisom.
●Nepripevňujte príslušenstvo, nálep-
ky (vrátane priehľadných nálepiek),
hliníkové pásky atď. na senzor ale- bo jeho okolitú oblasť na zadnom
nárazníku.
●Nevystavujte senzo r alebo okolitú oblasť na zadnom nárazníku silné-
mu nárazu.
Ak sa senzor pohne aj mierne mimo svoju polohu, syst ém môže zlyhať
a vozidlá nemusia byť detegované
správne. V nasledujúcich situáciách nechajte
vozidlo skontrolovať ktorýmkoľvek
autorizovaným predajcom alebo servisom Toyota, alebo ktorýmkoľ-
vek spoľahlivým servisom.
• Senzor alebo jeho okolitá oblasť boli vystavené silnému nárazu.
• Ak je okolitá oblasť senzora po- škriabaná alebo pomačkaná, alebo
sa časť oddelila.
●Nerozoberajte senzor.
●Neupravujte senzor alebo okolitú oblasť na zadnom nárazníku.
●Ak je nutná demontáž/montáž ale-bo výmena senzora alebo zadného
nárazníka, kontaktujte ktoréhokoľ-
vek autorizovanéh o predajcu alebo servis Toyota, alebo ktorýkoľvek
spoľahlivý servis.
●Nelakujte zadný nárazník žiadnou
inou farbou ako oficiálnou farbou
Toyota.
Zapnutie/vypnutie BSM

307
4
4-5. Používanie podporných jazdných systémov
Jazda

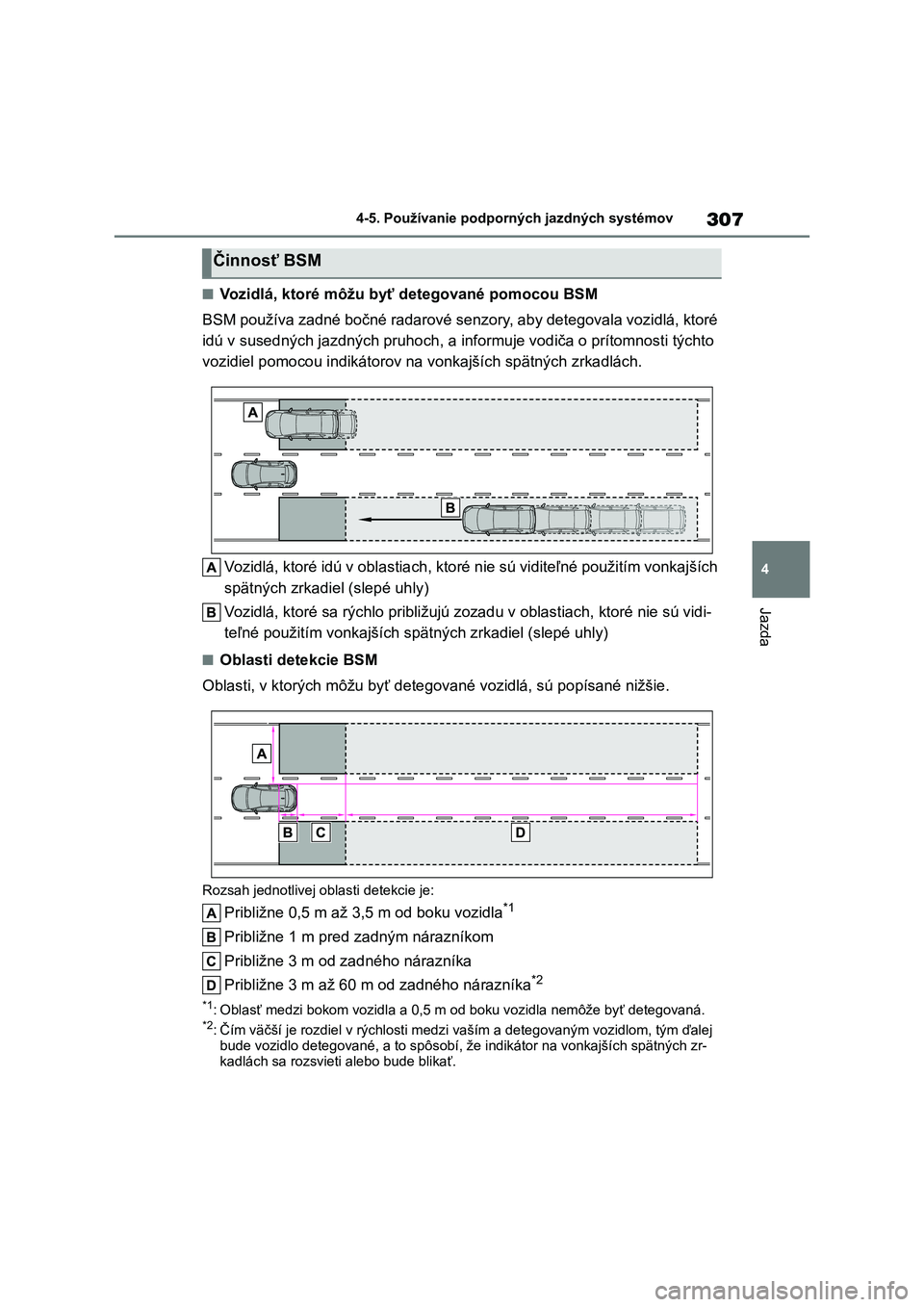

■Vozidlá, ktoré môžu byť detegované pomocou BSM
BSM používa zadné bočné radarové senzory, aby detegovala vozidlá, ktoré
idú v susedných jazdných pruhoch , a informuje vodiča o prítomnosti týchto
vozidiel pomocou indik átorov na vonkajších spätných zrkadlách.
Vozidlá, ktoré idú v oblastiach, ktoré nie sú viditeľné použití m vonkajších
spätných zrkadiel (slepé uhly)
Vozidlá, ktoré sa rýchlo približujú zozadu v oblastiach, ktoré nie sú vidi-
teľné použitím vonkajších sp ätných zrkadiel (slepé uhly)
■Oblasti detekcie BSM
Oblasti, v ktorých môžu byť dete gované vozidlá, sú popísané nižšie.
Rozsah jednotlivej oblasti detekcie je:
Približne 0,5 m až 3,5 m od boku vozidla*1
Približne 1 m pred zadným nárazníkom
Približne 3 m od zadného nárazníka
Približne 3 m až 60 m od zadného nárazníka*2
*1: Oblasť medzi bokom vozidla a 0,5 m od boku vozidla nemôže byť detegovaná.*2: Čím väčší je rozdiel v rýchlosti medzi vaším a detegovaným vozidlom, tým ďalej bude vozidlo detegované, a to spôs obí, že indikátor na vonkajších spätných zr-
kadlách sa rozsvieti alebo bude blikať.
Činnosť BSM

3084-5. Používanie podporných jazdných systémov
■BSM je funkčný, keď
BSM je funkčný, keď sú splnené všetky
z nasledujúcich podmienok:
●BSM je zapnuté.
●Radiaca páka je v inej polohe ako R.
●Rýchlosť vozidla je vyššia ako približ-
ne 16 km/h.
■BSM bude detegovať vozidlo, keď
BSM bude detegovať prítomnosť vozidla
v oblasti detekcie v nasledujúcich situá-
ciách:
●Vozidlo v susednom jazdnom pruhu
predbieha vaše vozidlo.
●Pomaly predbiehate vozidlo v sused-
nom jazdnom pruhu.
●Iné vozidlo vojde do oblasti detekcie,
keď mení jazdné pruhy.
■Podmienky, za ktorých systém ne-
bude vozidlo detegovať
BSM nie je určený na detekciu nasledu-
júcich typov vozidiel a/alebo objektov:
●Malé motorky, bicykle, chodci atď.*
●Vozidlá idúce v opačnom smere
●Zvodidlá, múry, značky, zaparkované
vozidlá a podobné nehybné objekty*
●Vozidlá za vaším vozidlom, ktoré sú
v rovnakom jazdnom pruhu*
●Vozidlá idúce 2 jazdné pruhy od váš-
ho vozidla*
●Vozidlá, ktoré sú rýchlo predbiehané
vašim vozidlom*
*
: V závislosti na podmienkach môže
dôjsť k detekcii vozidla a/alebo ob-
jektu.
■Podmienky, za ktorých systém ne-
musí fungovať správne
●BSM nemusí detegovať vozidlá správ-
ne v nasledujúcich situáciách:
• Keď je senzor vyosený z dôvodu sil-
ného nárazu do senzora alebo jeho
okolitej oblasti
• Keď blato, sneh, ľad, nálepka atď.
prekrýva senzor alebo okolitú oblasť
na zadnom nárazníku
• Keď idete po povrchu vozovky, ktorý
je mokrý so stojacou vodou pri zlom
počasí, ako je hustý dážď, sneženie
alebo hmla
• Keď sa približuje viac vozidiel, medzi
ktorými je iba malá medzera
• Keď je vzdialenosť medzi vaším vo-
zidlom a druhým vozidlom krátka
• Keď je medzi rýchlosťou vášho vo-
zidla a vozidla, ktoré vojde do oblasti
detekcie, značný rozdiel
• Keď sa rozdiel v rýchlosti medzi vaším
vozidlom a druhým vozidlom mení
• Keď vozidlo, ktoré vojde do oblasti de-
tekcie, ide približne rovnakou rýchlos-
ťou, ako vaše vozidlo
• Keď sa vaše vozidlo rozbieha zo za-
stavenia, nejaké vozidlo zostáva v ob-
lasti detekcie
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách,
jamy na vozovke atď.
• Keď idete na cestách s ostrými zákru-
tami, serpentínami alebo s nerovnými
povrchmi
• Keď sú široké jazdné pruhy, alebo keď
idete na okraji jazdného pruhu a vo-
zidlo v priľahlom jazdnom pruhu je ďa-
leko od vášho vozidla
• Keď ťaháte príves
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi-
cyklov)
• Keď je medzi výškou vášho vozidla
a vozidla, ktoré vojde do oblasti detek-
cie, značný rozdiel
• Ihneď po zapnutí BSM

309
4
4-5. Používanie podporných jazdných systémov
Jazda
●Počet prípadov, k edy BSM zbytočne
deteguje vozidlo a/alebo objekt, sa môže zvýšiť v nasleduj úcich situáciách:
• Keď je senzor vyosený z dôvodu sil-
ného nárazu do s enzora alebo jeho okolitej oblasti
• Keď je vzdialenosť medzi vaším vo-
zidlom a zvodidlom, múrom atď., ktoré sa dostanú do oblasti detekcie, krátka
• Keď idete nepretržito hore alebo dolu
v strmých svahoch, napr. v horách, jamy na vozovke atď.
• Keď sú jazdné pruhy tesné, alebo keď
idete na okraji jaz dného pruhu a vo- zidlo, idúce v inom jazdnom pruhu ako
je ten susedný, sa dostane do oblasti
detekcie • Keď idete na cestác h s ostrými zákru-
tami, serpentínami alebo s nerovnými
povrchmi • Keď sa pneumatiky šmýkajú alebo
preklzujú
• Keď je vzdialenosť medzi vaším vo- zidlom a druhým vozidlom krátka
• Keď je na zadnú časť vozidla namon-
tované príslušenstvo (napr. nosič bi- cyklov)
*: Ak je vo výbave
■Typy senzorov
Hatchback
Predné rohové senzory
Predné stredné senzory
Zadné rohové senzory
Zadné stredné senzory
Predné bočné senzory
(ak sú vo výbave)
Zadné bočné senzory
(ak sú vo výbave)
Parkovací asistent
Toyota*
Pri rovnobežnom parkovaní ale-
bo zachádzaní do garáže je po-
mocou senzorov meraná
vzdialenosť od vášho vozidla
k objektom, napr. múru, a tá je
indikovaná pomocou multiinfor-
mačného displeja, head-up
displeja (ak je vo výbave) a bzu-
čiaku. Keď používate tento sys-
tém, vždy kontrolujte okolitý
priestor.
Súčasti systému

3104-5. Používanie podporných jazdných systémov

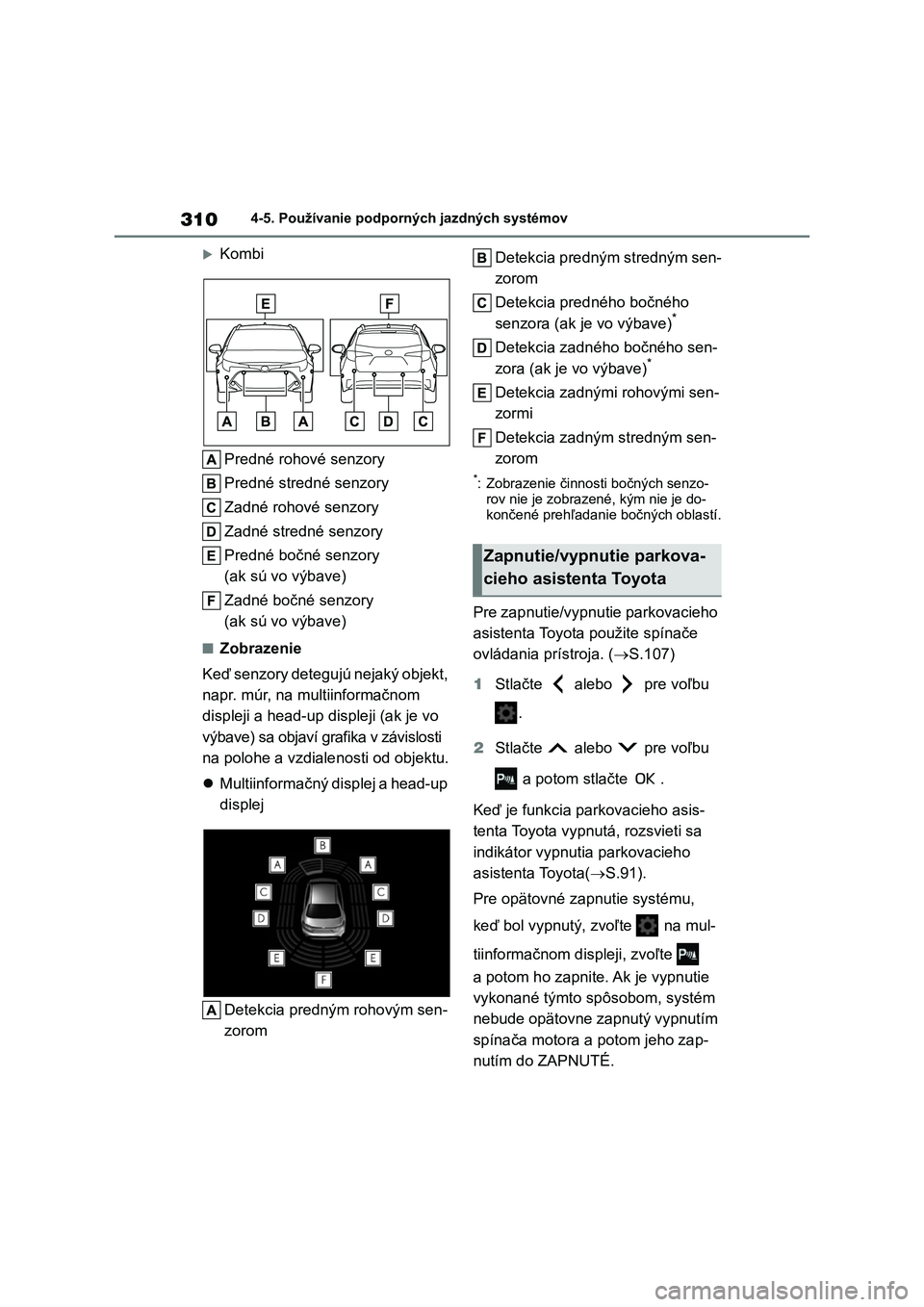

Kombi
Predné rohové senzory
Predné stredné senzory
Zadné rohové senzory
Zadné stredné senzory
Predné bočné senzory
(ak sú vo výbave)
Zadné bočné senzory
(ak sú vo výbave)
■Zobrazenie
Keď senzory detegujú nejaký objekt,
napr. múr, na multiinformačnom
displeji a head-up displeji (ak je vo
výbave) sa objaví grafika v závislosti
na polohe a vzdialenosti od objektu.
 Multiinformačný displej a head-up
displej
Detekcia predným rohovým sen-
zorom
Detekcia predným stredným sen-
zorom
Detekcia predného bočného
senzora (ak je vo výbave)*
Detekcia zadného bočného sen-
zora (ak je vo výbave)*
Detekcia zadnými rohovými sen-
zormi
Detekcia zadným stredným sen-
zorom
*: Zobrazenie činnosti bočných senzo-
rov nie je zobrazené, kým nie je do-
končené prehľadanie bočných oblastí.
Pre zapnutie/vypnutie parkovacieho
asistenta Toyota použite spínače
ovládania prístroja. ( S.107)
1 Stlačte alebo pre voľbu
.
2 Stlačte alebo pre voľbu
a potom stlačte .
Keď je funkcia parkovacieho asis-
tenta Toyota vypnutá, rozsvieti sa
indikátor vypnutia parkovacieho
asistenta Toyota( S.91).
Pre opätovné zapnutie systému,
keď bol vypnutý, zvoľte na mul-
tiinformačnom displeji, zvoľte
a potom ho zapnite. Ak je vypnutie
vykonané týmto spôsobom, systém
nebude opätovne zapnutý vypnutím
spínača motora a potom jeho zap-
nutím do ZAPNUTÉ.
Zapnutie/vypnutie parkova-
cieho asistenta Toyota
