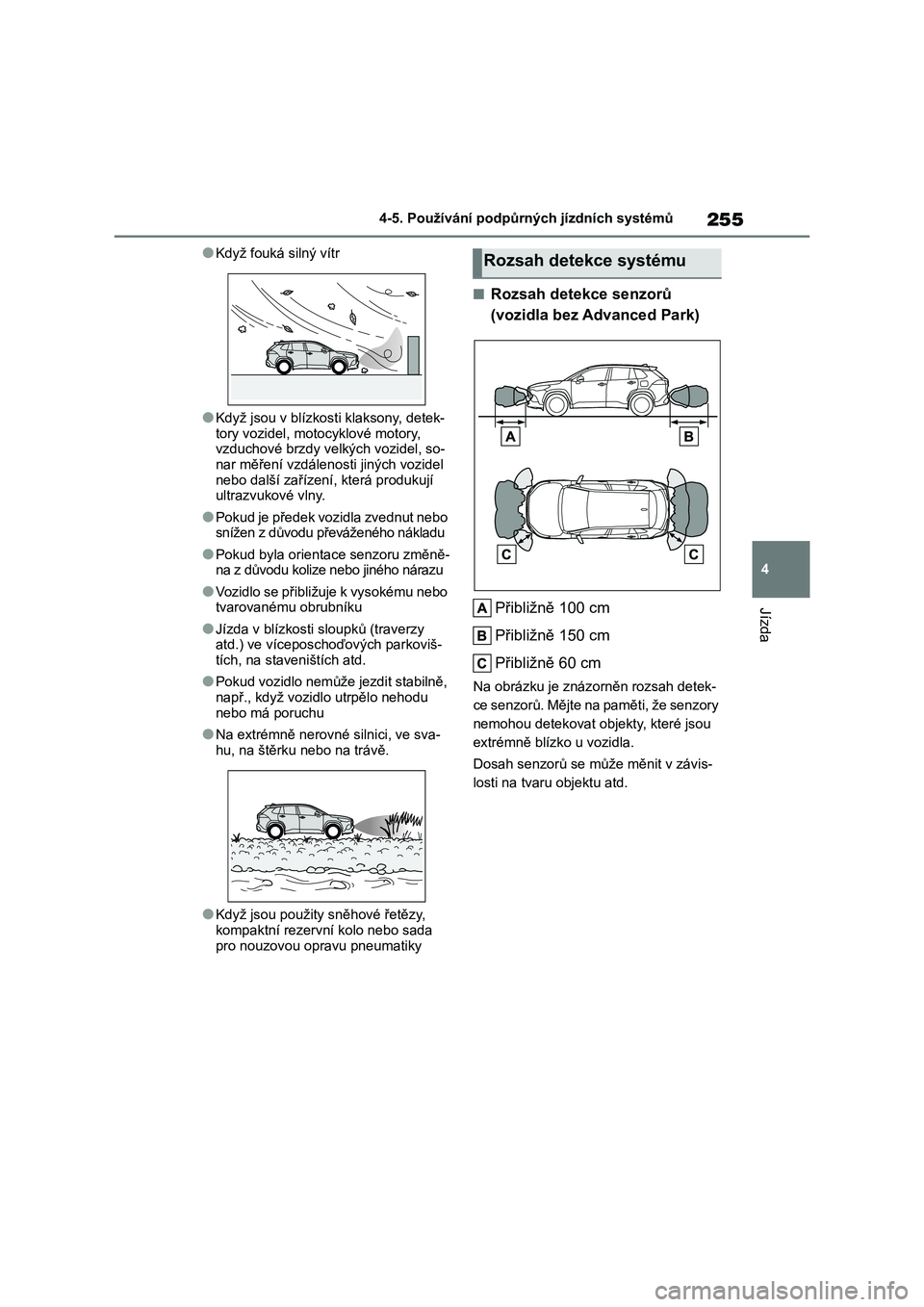

2022 TOYOTA COROLLA CROSS Návod na použití (in Czech)

255
4
4-5. Používání podpůrných jízdních systémů
Jízda
●Když fouká silný vítr
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy vel kých vozidel, so- nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují
ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo
snížen z důvodu př eváženého nákladu
●Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy
atd.) ve víceposchoďových parkoviš- tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Rozsah detekce senzorů
(vozidla bez Advanced Park)
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
Rozsah detekce systému

2564-5. Používání podpůrných jízdních systémů
■Rozsah detekce senzorů
(vozidla s Advanced Park)
Přibližně 200 cm
Na obrázku je znázorněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat objekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se může měnit v závis-
losti na tvaru objektu atd.
■Vzdálenost a bzučák
(vozidla bez Advanced Park)
*: Funkce automatického ztlumení bzu- čáku je zapnuta. ( S.257)
■Vzdálenost a bzučák
(vozidla s Advanced Park)
*: Funkce automatického ztlumení bzu-
čáku je zapnuta. ( S.257)
Přibližná vzdálenost k překážceBzučák
Přední senzor:100 cm až 60 cm*
Zadní senzor:
150 cm až 60 cm*
Pomalu
60 cm až 45 cmStředně
45 cm až 30 cmRychle
Méně než 30 cm, Méně než 15 cm*Nepřeru-šovaně
Přibližná vzdálenost
k překážceBzučák
Předního střední senzor:
200 cm až 100 cm
Zadní střední senzor: 200 cm až 150 cm
Boční senzor:
200 cm až 165 cm Rohový senzor:
200 cm až 60 cm
Nezní (pouze
zobra-
zení)
Přední střední senzor:
100 cm až 60 cm*
Zadní střední senzor: 150 cm až 60 cm*
Boční senzor:
165 cm až 60 cm*
Pomalu
60 cm až 45 cmStředně
45 cm až 30 cmRychle
Méně než 30 cm,
Méně než 15 cm*
Nepřeru-
šovaně

257
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Činnost bzučáku a vzdálenost
k objektu
Bzučák zní, když jsou senzory v čin-
nosti.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti
přibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
 Když 2 nebo více senzorů sou-
časně detekují statický objekt,
zvuk bzučáku odp ovídá nejbližší-
mu objektu.
 I když jsou senzory v činnosti,
bzučák bude v některých situa-
cích ztlumen. (funkce automatic-
kého ztlumení bzučáku)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinformačním displeji.
Pro změnu nastav ení použijte spí-
nače ovládání přístroje. ( S.100)
1 Zvolte na multiinformačním
displeji
2 Stiskněte nebo pro volbu
a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
obrazovce audiosystému se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku zvolte .
Bzučáky pro parkovacího asistenta
Toyota, funkce RCTA (je-li ve výba-
vě) a RCD (je-li ve výbavě) budou
ztlumeny současně.
Ztlumení bude zruš eno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když má senzor poruchu, nebo je
systém dočasně nedostupný.
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je spínač POWER vypnut.

2584-5. Používání podpůrných jízdních systémů
Výstražná funkce detekce objektu informuje řidiče o existenci objektů podél
strany vozidla použitím zobrazen í a bzučáku, pokud jsou objekty v odhado-
vané dráze vozidla.
Objekt
Vypočítaná trasa vozidla
Když se vozidlo pohybuje, mohou boční senzory nebo boční kamery de-
tekovat objekty. Když se vozidlo pohybuje a pokud nemůže být de tekovaný
objekt nadále detekován bočními s enzory nebo bočními kamerami, je polo-
ha objektu vzhledem k vozidlu odhadnuta. Pokud je určeno, že se objekt na-
chází v odhadované dráze vozidla, bude fungovat výstražná funkce detekce
objektu.
Objekt detekovaný bočními s enzory nebo bočními kamerami
1 Vozidlo je zastaveno a objekty podél stran vozidla nejsou detekovány.
2 Objekty jsou detekovány, když se vozidlo pohybuje.
3 I když jsou objekty mimo oblast detekce bočních senzorů nebo bočních
kamer, zobrazí se výstraha a zazní bzučák.
Výstražná funkce detekce objektu (vozidla s Advanced Park)

259
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Provozní podmínky výstražné funk- ce detekce objektu
●Advanced Park je v činnosti.
●Je zvolena zařa zená poloha R.
●Po zvolení zařazené polohy D vozidlo
ujelo 7 m nebo méně*.
●Byl stisknut spínač kamery a je zobra-
zena obrazovka panoramatického
monitoru.
●Bočními senzory nebo bočními kame-
rami je detekován objekt.*: Pokud byla řadicí páka přesunuta z N
do D, tato funkc e nebude fungovat.
■Detekce objektů podél stran vozi-
dla
●Objekty podél stran vozidla nejsou
okamžitě detekovány. Poloha objektů ve vztahu k vozidlu je odhadována po-
té, co jsou poprvé detekovány přední-
mi nebo zadními bočními senzory nebo bočními kamerami. Proto poté,
co je spínač POWER přepnut do reži-
mu ZAPNUTO, i v případě, že je před- mět podél strany vozidla, nemusí být
detekován, dokud vozidlo nepopoje-
de o malý kousek a boční senzory nebo boční kamery zcela neprozkou-
mají oblasti podél stran vozidla.
●Pokud je bočním se nzorem nebo boč-
ní kamerou detekováno vozidlo, oso-
ba, zvíře atd., ale poté opustí oblast
detekce bočního senzoru nebo boční kamery, systém předpokládá, že se
objekt nepohnul.
■Boční kamery
 S.287
VÝSTRAHA
■Výstražná funkce detekce objektu
V následujících sit uacích nemusí tato
funkce fungovat správně, což může vést k nehodě: Postupujte opatrně.
●Když se rozjíždíte krátce po přepnutí spínače POWER do režimu ZAPNU-
TO a vedle vozidla je malé vozidlo
nebo jiný objekt, kt erý nelze deteko-
vat předním bočním senzorem.
V situaci zobrazené na následujícím
obrázku, i když se vo zidlo rozjede, vo-
zidlo vlevo nebude detekováno a vý- stražná funkce d etekce objektu
nebude fungovat.
●Když je objekt nebo osoba v poloze,
kterou nemohou detekovat boční
senzory nebo boční kamery.
●Když poté, co boční senzory nebo
boční kamery dokončí prozkoumání oblastí podél stran vozidla, se vozi-
dlo, osoba nebo jiný předmět přiblíží
ke straně vozidla a nelze jej deteko- vat.
●Když je vnější zpětné zrcátko sklo-peno, boční senzory nebo boční ka-
mery nemohou detekovat objekty.
●Pokud byl 12V akumulátor vybitý
nebo byl vyjmut a nainstalován,
sklopte a vykl opte vnější zpětná zr- cátka.

2604-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Indikátory na vnějších zpětných
zrcátkách
Pokud je detekováno vozidlo přibližující
se zleva nebo zprava za vozidlem, zabli-
kají obě kontrolky na vnějších zpětných
zrcátkách a zazní bzučák.
Obrazovka audiosystému
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
na obrazovce audiosystému se zobrazí
ikona RCTA ( S.262) pro detekovanou
stranu. Tento obrázek* ukazuje příklad
vozidla blížícího se z obou stran vozidla.
*: V závislosti na třídě vozidla a volbě
výbavy se může sku tečná obrazovka
lišit od tohoto obrázku.
Indikátor informac í asistenta ří-
zení
Když je RCTA vypnuto, na multiinfor-
mačním displeji se zobrazí "Výstraha
vozů vzadu VYPNUTA".
Funkce RCTA (Výstraha
pohybu za vozidlem)*
Funkce RCTA používá BSM
zadní boční radarové senzory
instalované za zadním nárazní-
kem. Tato funkce slouží k tomu
aby pomáhala ři diči kontrolo-
vat oblasti, které nejsou snad-
no viditelné při couvání.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez- pečně a věnujte pozornost vašemu
okolí. Funkce RCTA je pouze doplň-
ková funkce, která va ruje řidiče, že se blíží vozidlo z pravé nebo levé strany
k zadní části vozidla. Protože za urči-
tých podmínek funkce RCTA nemusí fungovat správně, je nezbytné vizuál-
ní ověření bezpečn osti samotným ři-
dičem. Přílišné spoléhání na tuto funkci může vést k nehodě s následky
smrti nebo váž ného zranění.
■Abyste zajistili správnou funkci systému
 S.247
Součásti systému

261
4
4-5. Používání podpůrných jízdních systémů
Jízda
Pro zapnutí/vypnutí funkce RCTA použijte spínače ovládání přístroje.
( S.100)
1 Zvolte na multiinformačním displeji a pak stiskněte .
2 Stiskněte nebo pro volbu "RCTA" a pak stiskněte .
Když je funkce RCTA vypnuta, ind ikátor informací asistenta řízení (S.90)
se rozsvítí. V tom okamžiku se n a multiinformačním displeji zobrazí "Rear
Cross Traffic Alert OFF" (RCTA VYPNUTO). Při každém přepnutí spínače
POWER do ZAPNUTO se funkce RCTA zapne.
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být indikátor na vnějším zpětném zrcátku obtížně
viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasité m hluku, např. při vysoké hlasitosti audiosystému, obtížně slyšitelný.
■Zadní boční radarové senzory
 S.247
■Činnost funkce RCTA
Funkce RCTA používá zadní boční radarové senzory pro detekci vo zidel blí-
žících se z pravé nebo levé str any k zádi vozidla a upozorňuje řidiče na pří-
tomnost těchto vozidel pomocí b likání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce blí žících se vozidel
Zapnutí/vypnutí funkce RCTA
Funkce RCTA

2624-5. Používání podpůrných jízdních systémů
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící
se z pravé nebo le vé strany k zádi
vozidla, na obrazovce audiosysté-
mu se zobrazí následující.
 Příklad (parkovací monitor Toyota)
Vozidla se přibližují z obou stran
k zádi vozidla
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Bzučák může upozornit řidiče na rychlejší vozidla blížící se z větší dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou
splněny všechny z následujících podmí-
nek:
●Spínač POWER je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně
15 km/h.
●Rychlost blíží cího se vozidla je mezi
přibližně 8 km/h a 56 km/h.
■Nastavení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na
multiinformačním displeji.
Pro změnu nastaven í použijte spínače ovládání přístroje. ( S.100)
1 Zvolte na multiinformačním dis-
pleji
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte .
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Dočasné ztlumení bzučáku
Když je objekt detekován, na obrazovce audiosystému se zobr azí spínač dočas-
ného ztlumení.
Zvolte , abyste společně ztlumili
bzučák parkovacího asistenta Toyota,
RCTA a RCD (je-li ve výbavě).
Rychlost blížícího
se vozidla Přibližná vzdá-
lenost výstrahy
56 km/h (rychle)40 m
8 km/h (pomalu)5,5 m
