2022 TOYOTA COROLLA CROSS Návod na použití (in Czech)

455
7
7-2. Postupy v případě nouze
Když nastanou potíže
1 Vyjměte podlážku.
2 Vyjměte zvedák.
Odpojte upevňovací řemínek.
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny. Nespráv-
né použití zvedáku může způsobit, že vozidlo náhle spadne ze zvedáku, což
může vést k smrtelnému nebo vážné-
mu zranění.
●Nepoužívejte zvedák k žádným ji-
ným účelům, než k výměně kol nebo
montáži a demontáži sněhových ře- tězů.
●Pro výměnu kola s defektem použí- vejte pouze zvedák dodávaný s tím-
to vozidlem. Nepoužívejte ho na jiná
vozidla a nepoužívejte jiné zvedáky pro výměnu kol na tomto vozidle.
●Umístěte zvedák řá dně na místo ur- čené ke zvedání.
●Nedávejte žádnou část těla pod vo-
zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-
kem, nestartujte h ybridní systém ani nepopojíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žád-né předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vo zidla nikdo není.
Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.

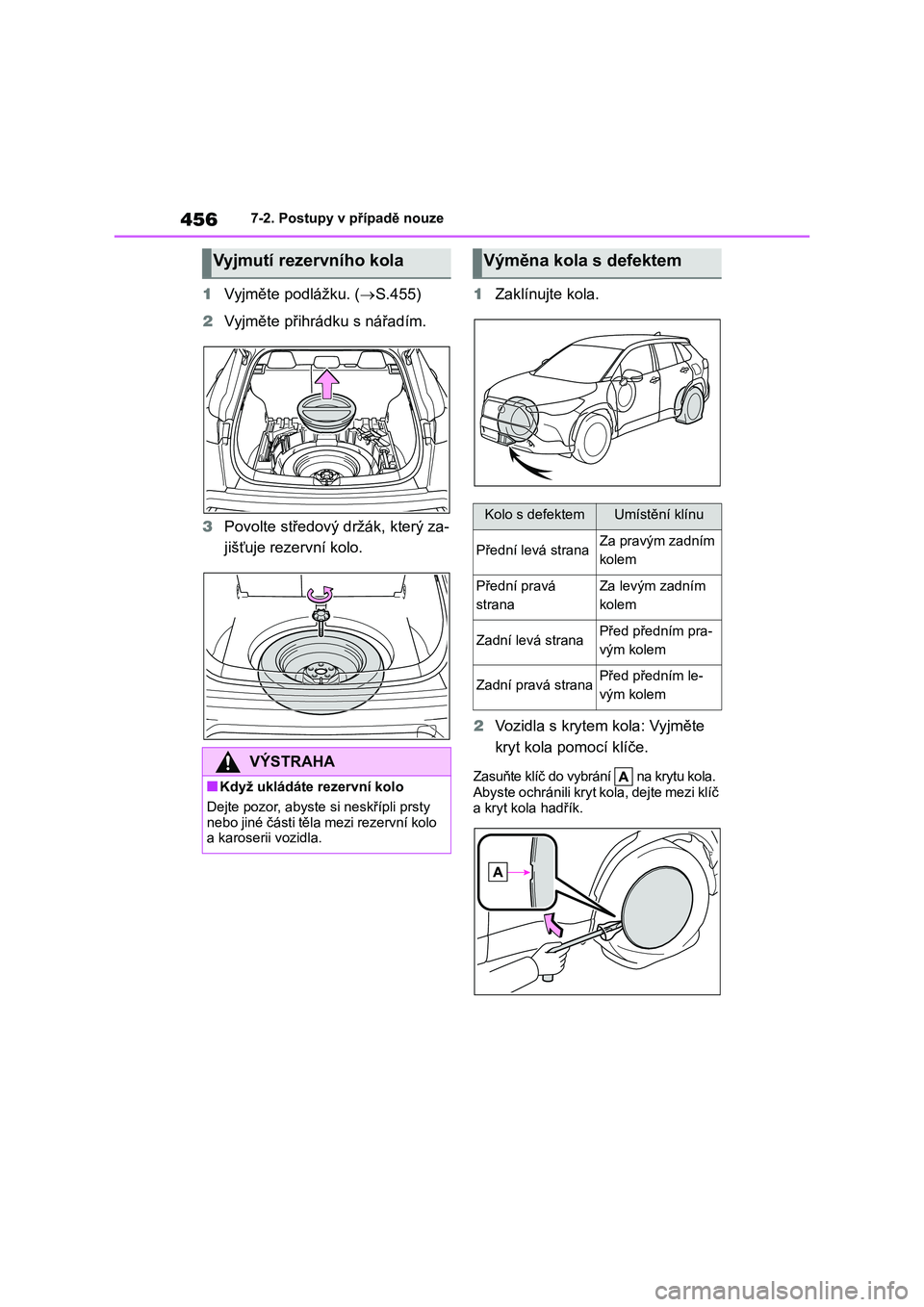

Vyjmutí zvedáku

4567-2. Postupy v případě nouze
1Vyjměte podlážku. (S.455)
2 Vyjměte přihrádku s nářadím.
3 Povolte středový držák, který za-
jišťuje rezervní kolo.
1 Zaklínujte kola.
2 Vozidla s krytem kola: Vyjměte
kryt kola pomocí klíče.
Zasuňte klíč do vybrání na krytu kola.
Abyste ochránili kryt kola, dejte mezi klíč
a kryt kola hadřík.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním
kolem
Přední pravá
strana
Za levým zadním
kolem
Zadní levá stranaPřed předním pra-
vým kolem
Zadní pravá stranaPřed předním le-
vým kolem

457
7
7-2. Postupy v případě nouze
Když nastanou potíže
3 Mírně povolte matice kola (jedna
otáčka).
4 Otáčejte částí zvedáku rukou,
až se střed část i zvedáku s dráž-
kou dotkne středu zvedacího
místa.
5 Smontujte nástavec kliky zve-
dáku.
6 Zvedejte vozidlo, až se pneuma-
tika mírně zvedne nad zem.
7 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po- ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli. P o jízdě budou ko-
touče a oblast v okolí brzd extrémně horké. Dotykem těchto oblastí rukou,
nohou nebo jinou částí těla při výmě-
ně kola atd. může dojít k popálení.

4587-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo za ocelo-
vé kolo (včetně kompaktního rezervního kola), dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
VÝSTRAHA
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smr- telná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo matice kol olej nebo mazací tuk.
Olej a mazací tuk může způsobit, že
matice budou příliš utažené, což
může vést k poškoz ení disku kola. Navíc, olej nebo mazací tuk může
způsobit uvolnění matic a vypadnutí
kola, čímž by došlo k nehodě s ná- sledky smrtelného nebo vážného
zranění. Odstraňte ze šroubů nebo
matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte
dotáhnout matice kol momentovým klíčem na 103 N•m.
• Nenasazujte silně poškozený ozdob- ný kryt kola, protože by mohl během
jízdy z kola vypadnout.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech
matic nebo otvorech pro šrouby na kole jakékoliv praskliny nebo defor-
mace, nechte vozidlo zkontrolovat
kterýmkoliv auto rizovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovými konci směrem
dovnitř.
■Výměna kola s defektem u vozidel
s elektricky ovládanými zadními dveřmi (jsou-li ve výbavě)
V případech, jako je výměna pneuma- tik, se ujistěte, že jste zrušili systém
elektricky ovládaných zadních dveří
( S.131). Jinak se může stát, že se zadní dveře začnou neočekávaně po-
hybovat, když se nechtěně dotknete
spínače elektricky ovládaných zad- ních dveří, což může způsobit přivření
ruky nebo prstů a jejich zranění.
Nasazení rezervního kola

459
7
7-2. Postupy v případě nouze
Když nastanou potíže
Když vyměňujete lit é kolo za ocelové
kolo (včetně kompaktního rezervního kola), dotáhněte matic e kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
3 Spusťte vozidlo dolů.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Uložte kolo s defektem, zvedák
a všechno nářadí.
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku
pneumatiky. Kompaktní rezervní kolo používejte dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice ko mpaktního rezerv- ního kola. ( S.489)
■Když je namontováno kompaktní
rezervní kolo
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání s jíz- dou se standardními koly.
■Po dokončení výměny pneumatik
U výstražného systému tlaku pneumatik
musí být proveden po stup nastavení tla-
ku huštění pneumatik. ( S.393)
■Když používáte kompaktní rezervní kolo
Protože kompaktní rezervní kolo není
vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, níz- ký tlak huštění rezervního kola nebude
signalizován pomocí výstražného systé-
mu tlaku pneumatik . Také když vymění- te kompaktní rezervní kolo po rozsvícení
výstražné kontrolky tlaku pneumatik,
kontrolka zůst ane rozsvícená.
■Pokud máte defekt pneumatiky
předního kola na silnici pokryté sněhem nebo ledem
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
1 Vyměňte zadní kolo za kompaktní
rezervní kolo.
2 Vyměňte přední kolo s defektem za
kolo demontované ze zadní části vo- zidla.
3 Nasaďte sněhové řetězy na přední
kola.

4607-2. Postupy v případě nouze
■Když nasazujete zpět ozdobný kryt kola (je-li ve výbavě)
Nastavte vybrání v ozdobném krytu kola na ventilek, viz obrázek.
■Certifikace pro zvedák

461
7
7-2. Postupy v případě nouze
Když nastanou potíže

4627-2. Postupy v případě nouze
VÝSTRAHA
■Když používáte kompaktní re-
zervní kolo
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní re- zervní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-
paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-
zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci,
prudkému zatáčení, náhlému brz- dění a řazení, kter é způsobí náhlé
brzdění motorem.
■Když je namontováno kompaktní
rezervní kolo
Rychlost vozidla nemusí být správně detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC
•TRC
• Automatická d álková světla
• Adaptivní tempomat
• EPS
• PCS (Předkolizní systém)
• LTA (Asistent pro udržení v pruhu)
• LDA (Výstraha při opuštění pruhu)
• Výstražný systém tlaku pneumatik
• Parkovací asistent Toyota (je-li ve výbavě)
• BSM (Sledování slepého úhlu) (je-li ve výbavě)
• Systém zpětné kamery (je-li ve vý- bavě)
• Navigační systém (je-li ve výbavě)
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno
kompaktní rezervní kolo, nejezděte rychlostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vyso kou rychlostí. Nedodr-
žení tohoto pokynu může vést k neho-
dě s následky smrtelného nebo vážného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré
nářadí a zvedák jsou bezpečně na
svém místě uložení, abyste snížili možnost zranění osob při nehodě
nebo náhlém zabrzdění.
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namonto- váno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání s jízdou se standar dními koly. Buďte
opatrní, když jede te po vozovkách
s nerovným povrchem.
■Jízda se sněhovými řetězy
a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo. Řetězy mohou
poškodit karoserii vozidla a nepřízni- vě ovlivnit jízdní výkon.
■Když měníte pneumatiky
Když demontujete nebo montujete kola,
pneumatiky nebo ventilek a vysílač
výstražného systém u tlaku pneuma- tik, kontaktujte kte réhokoliv autorizo-
vaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis, pro- tože ventilek a vysílač výstražného
systému tlaku pneumatik se může při
chybném zacházení poškodit.
