143
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
Dès lors que la programmation est ter-
minée, la recharge se lance lorsque le
connecteur de recharge CA est bran-
ché.
■Affichage de l’écran “Événement
suivant”
1 Répétez les étapes 1 à 4 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Progr. de charge”.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Événement suivant”, puis
appuyez sur .
L’écran “Événement suivant” s’ouvre.
■Lorsque les actions de configuration du
calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du calendrier de recharge sont annulées.
●Vous agissez sur le contacteur de démar-rage avant de confirmer la configuration
●Le véhicule commence à rouler
●Un écran s’affiche qui est prioritaire sur la configuration du calendrier de recharge
Pour plus de détails sur le mode
d’emploi de l’écran du système audio,
consultez le “Manuel multimédia du
propriétaire”.
Les actions de configuration en lien
avec le calendrier de recharge sont à
effectuer dans l’écran “Programme de
charge”.
■Affichage de l’écran “Programme
de charge”
1 Mettez le contacteur de démarrage
sur MARCHE et ouvrez l’écran de
menu.
Il n’est pas possible de configurer le calen- drier de recharge en mode Accessoires.
“Véhicule Sous tension”
2 Sélectionnez puis “Pro-
gramme de charge”, dans cet ordre.
L’écran “Programme de charge”
s’ouvre.
NOTE
■Pendant toute la durée de configura-
tion
Pendant toute la durée de la configuration alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge
pas.
Configuration à l’écran multi-
média

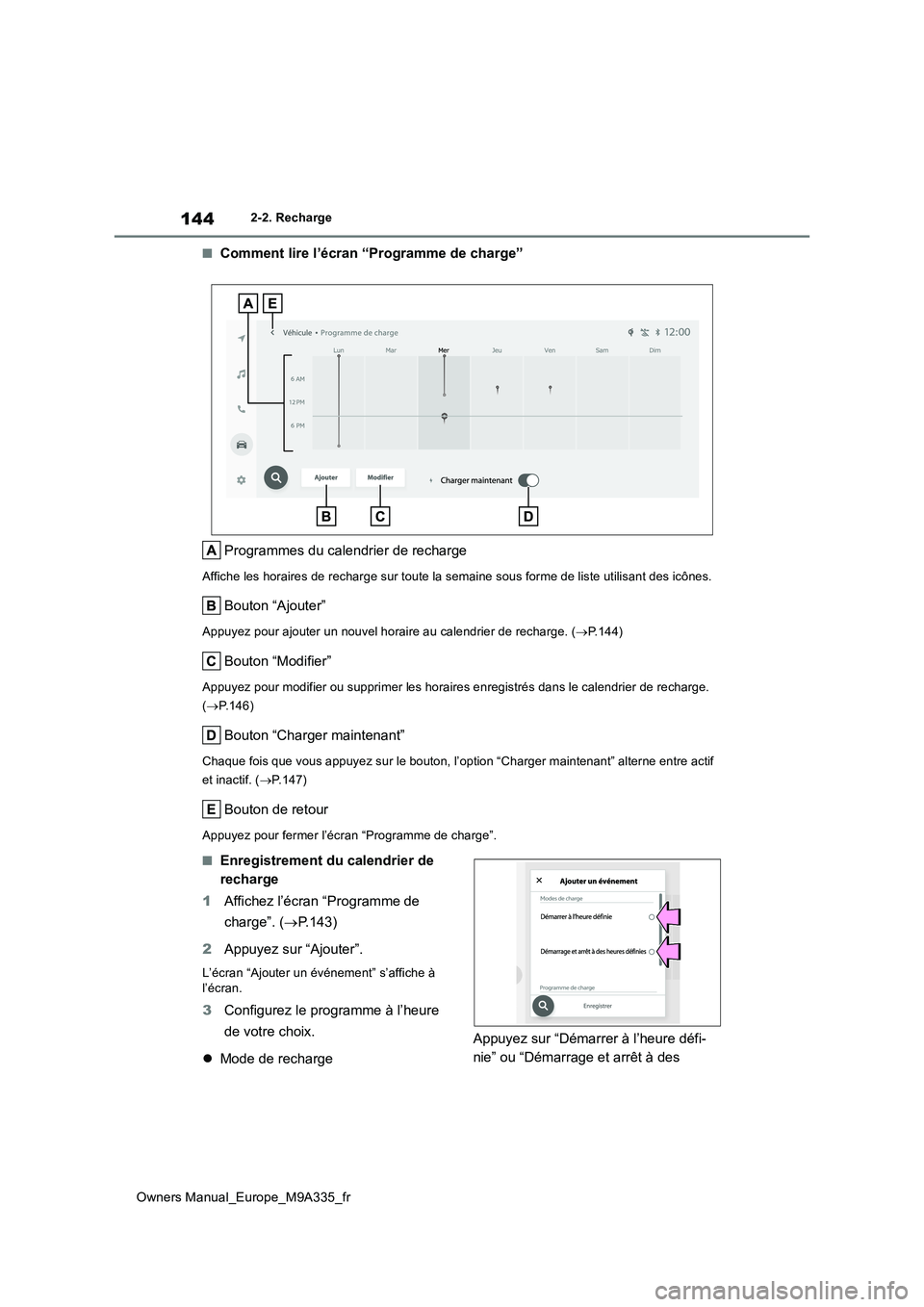

144
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Comment lire l’écran “Programme de charge”
Programmes du calendrier de recharge
Affiche les horaires de recharge sur toute la semaine sous form e de liste utilisant des icônes.
Bouton “Ajouter”
Appuyez pour ajouter un nouvel horaire au calendrier de recharge. (P.144)
Bouton “Modifier”
Appuyez pour modifier ou supprimer les horaires enregistrés dans le calendrier de recharge.
( P.146)
Bouton “Charger maintenant”
Chaque fois que vous appuyez sur le bouton, l’option “Charger maintenant” alterne entre actif
et inactif. ( P.147)
Bouton de retour
Appuyez pour fermer l’écran “Programme de charge”.
■Enregistrement du calendrier de
recharge
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Ajouter”.
L’écran “Ajouter un événement” s’affiche à l’écran.
3 Configurez le programme à l’heure
de votre choix.
 Mode de recharge
Appuyez sur “Démarrer à l’heure défi-
nie” ou “Démarrage et arrêt à des

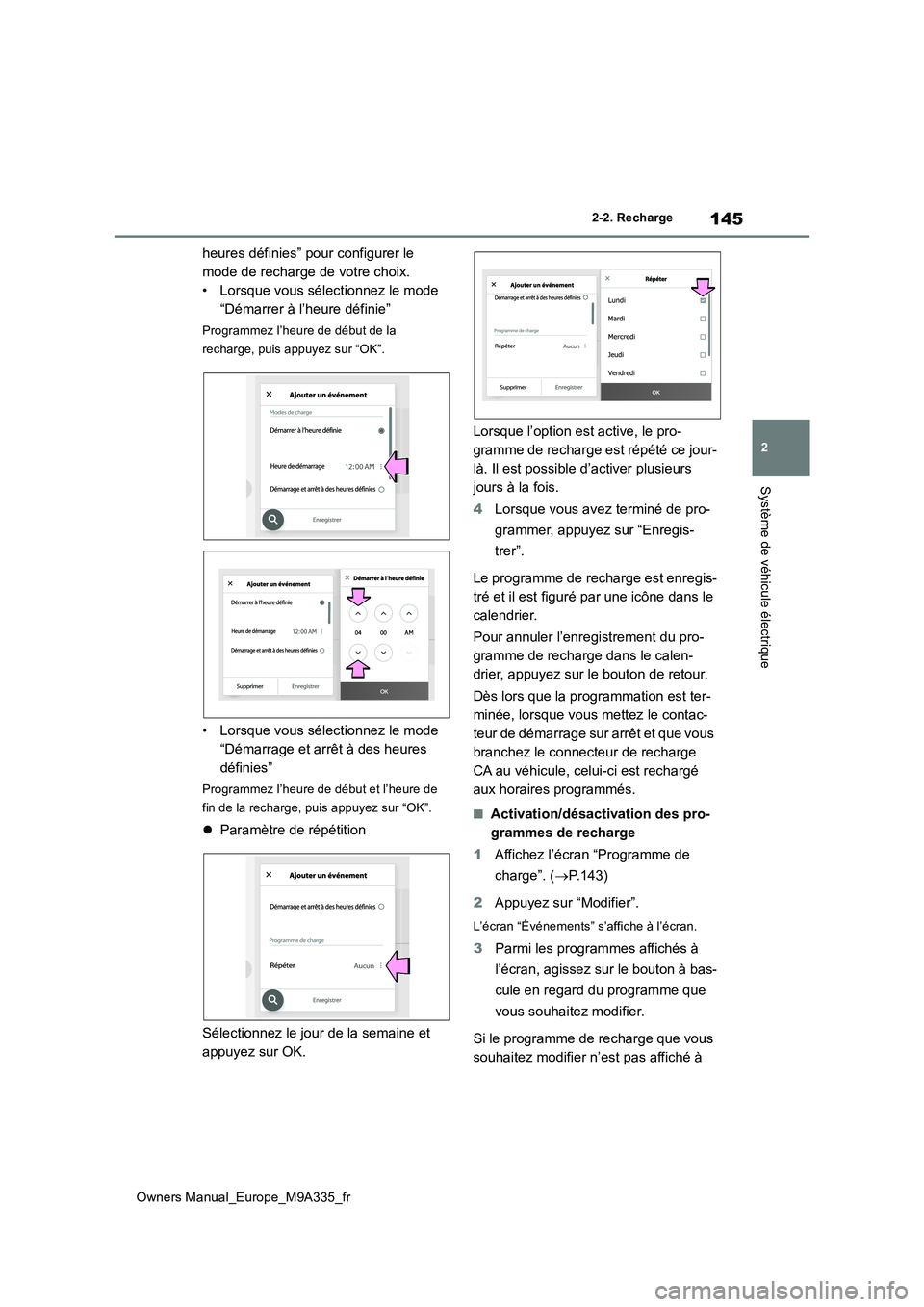

145
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
heures définies” pour configurer le
mode de recharge de votre choix.
• Lorsque vous sélectionnez le mode
“Démarrer à l’heure définie”
Programmez l’heure de début de la
recharge, puis appuyez sur “OK”.
• Lorsque vous sélectionnez le mode
“Démarrage et arrêt à des heures
définies”
Programmez l’heure de début et l’heure de
fin de la recharge, puis appuyez sur “OK”.
 Paramètre de répétition
Sélectionnez le jour de la semaine et
appuyez sur OK.
Lorsque l’option est active, le pro-
gramme de recharge est répété ce jour-
là. Il est possible d’activer plusieurs
jours à la fois.
4 Lorsque vous avez terminé de pro-
grammer, appuyez sur “Enregis-
trer”.
Le programme de recharge est enregis-
tré et il est figuré par une icône dans le
calendrier.
Pour annuler l’enregistrement du pro-
gramme de recharge dans le calen-
drier, appuyez sur le bouton de retour.
Dès lors que la programmation est ter-
minée, lorsque vous mettez le contac-
teur de démarrage sur arrêt et que vous
branchez le connecteur de recharge
CA au véhicule, celui-ci est rechargé
aux horaires programmés.
■Activation/désactivation des pro-
grammes de recharge
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Modifier”.
L’écran “Événements” s’affiche à l’écran.
3Parmi les programmes affichés à
l’écran, agissez sur le bouton à bas-
cule en regard du programme que
vous souhaitez modifier.
Si le programme de recharge que vous
souhaitez modifier n’est pas affiché à

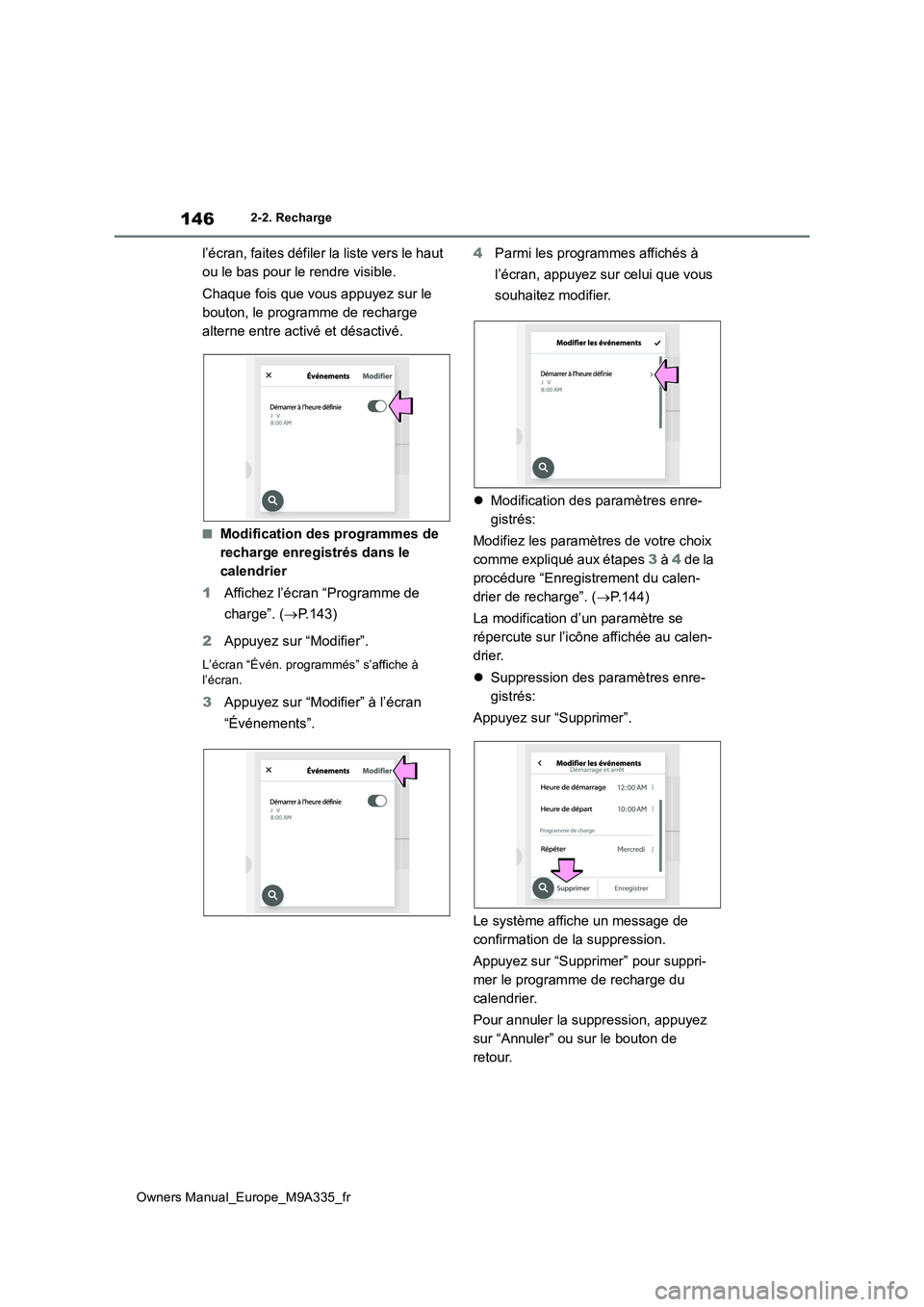

146
Owners Manual_Europe_M9A335_fr
2-2. Recharge
l’écran, faites défiler la liste vers le haut
ou le bas pour le rendre visible.
Chaque fois que vous appuyez sur le
bouton, le programme de recharge
alterne entre activé et désactivé.
■Modification des programmes de
recharge enregistrés dans le
calendrier
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Modifier”.
L’écran “Évén. programmés” s’affiche à l’écran.
3 Appuyez sur “Modifier” à l’écran
“Événements”.
4 Parmi les programmes affichés à
l’écran, appuyez sur celui que vous
souhaitez modifier.
 Modification des paramètres enre-
gistrés:
Modifiez les paramètres de votre choix
comme expliqué aux étapes 3 à 4 de la
procédure “Enregistrement du calen-
drier de recharge”. ( P.144)
La modification d’un paramètre se
répercute sur l’icône affichée au calen-
drier.
 Suppression des paramètres enre-
gistrés:
Appuyez sur “Supprimer”.
Le système affiche un message de
confirmation de la suppression.
Appuyez sur “Supprimer” pour suppri-
mer le programme de recharge du
calendrier.
Pour annuler la suppression, appuyez
sur “Annuler” ou sur le bouton de
retour.

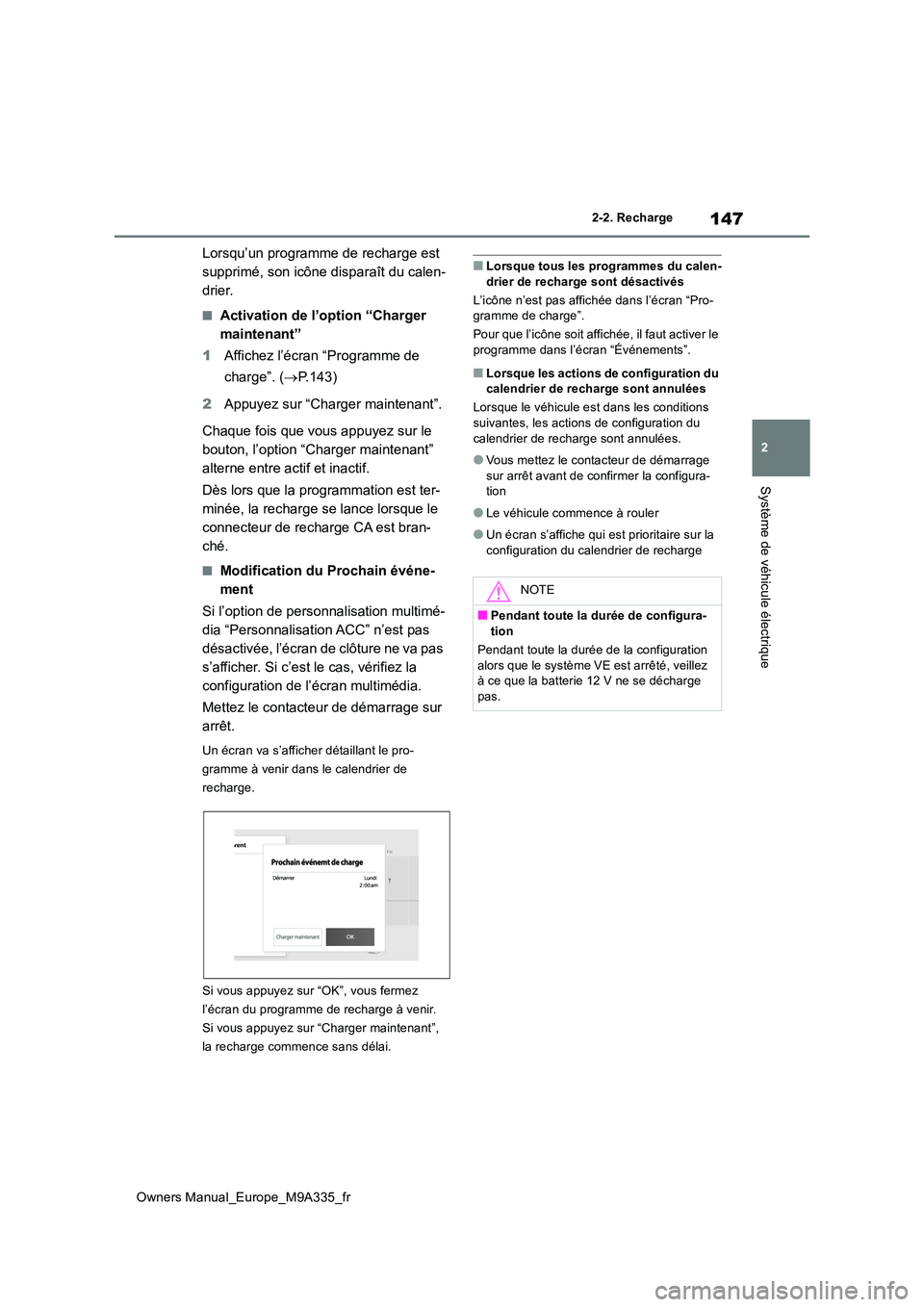

147
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
Lorsqu’un programme de recharge est
supprimé, son icône disparaît du calen-
drier.
■Activation de l’option “Charger
maintenant”
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Charger maintenant”.
Chaque fois que vous appuyez sur le
bouton, l’option “Charger maintenant”
alterne entre actif et inactif.
Dès lors que la programmation est ter-
minée, la recharge se lance lorsque le
connecteur de recharge CA est bran-
ché.
■Modification du Prochain événe-
ment
Si l’option de personnalisation multimé-
dia “Personnalisation ACC” n’est pas
désactivée, l’écran de clôture ne va pas
s’afficher. Si c’est le cas, vérifiez la
configuration de l’écran multimédia.
Mettez le contacteur de démarrage sur
arrêt.
Un écran va s’afficher détaillant le pro-
gramme à venir dans le calendrier de
recharge.
Si vous appuyez sur “OK”, vous fermez
l’écran du programme de recharge à venir.
Si vous appuyez sur “Charger maintenant”,
la recharge commence sans délai.
■Lorsque tous les programmes du calen- drier de recharge sont désactivés
L’icône n’est pas affichée dans l’écran “Pro- gramme de charge”.
Pour que l’icône soit affichée, il faut activer le
programme dans l’écran “Événements”.
■Lorsque les actions de configuration du calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du
calendrier de recharge sont annulées.
●Vous mettez le contacteur de démarrage
sur arrêt avant de confirmer la configura- tion
●Le véhicule commence à rouler
●Un écran s’affiche qui est prioritaire sur la
configuration du calendrier de recharge
NOTE
■Pendant toute la durée de configura- tion
Pendant toute la durée de la configuration
alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge pas.

148
Owners Manual_Europe_M9A335_fr
2-2. Recharge
1Branchez le câble de recharge au
véhicule pour lancer la recharge.
Recharge CA: P.123
Recharge CC: P.131
2Mettez le contacteur de démarrage
sur MARCHE pendant la recharge.
Les paramètres du mode Mon Espace s’affichent automatiquement à l’écran multi-
fonctionnel.
3 Utilisez le sélecteur d’instrumenta-
tion pour sélectionner “Oui”, puis
appuyez sur “OK”.
Le mode Mon Espace se lance, et il est pos- sible d’utiliser le système de climatisation, le système audio, etc.
Sélectionnez “Non” et appuyez sur “OK”
lorsque vous ne vous servez pas du mode Mon Espace.
Pour désactiver le mode Mon Espace, met- tez le contacteur de démarrage sur arrêt.
Le mode Mon Espace se désactive automa-
tiquement lorsque la recharge CC est termi- née.
Lorsque vous lancez le mode Mon
Espace, la répartition de la puissance
électrique (c’est-à-dire la quantité
d’électricité fournie et celle consom-
mée) s’affiche automatiquement à
l’écran multifonctionnel, et vous pouvez
en consulter une approximation pen-
dant l’utilisation du mode Mon Espace.
Décharge (-)
Recharge (+)
Les flèches changent de taille en fonction
des quantités de puissance électrique
reçues et consommées.
Si la consommation électrique est supé-
rieure à la puissance reçue, s’affiche en
plus grand que .
Si la puissance reçue et la consommation
électrique sont égales, et s’affichent
à la même taille.
■Lorsque vous déverrouillez une porte alors que vous utilisez le “My Room Mode”
Le connecteur de recharge se déverrouille, la
recharge s’arrête et le “My Room Mode” est désactivé. Pour utiliser de nouveau le “My
Room Mode”, rebranchez le câble de
Utilisation du mode Mon
Espace
Lorsque le câble de recharge est
branché au véhicule, vous pou-
vez utiliser la source électrique
externe pour alimenter les équipe-
ments électriques, tels que le sys-
tème de climatisation et le
système audio.
Lancement du mode Mon
Espace
Affichage de la répartition de la
puissance électrique en mode
Mon Espace

149
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
recharge CA et relancez le “My Room Mode”.
Lorsque vous utilisez le “My Room Mode” avec une borne de recharge publique, il peut être nécessaire de relancer la recharge
depuis le chargeur avant de lancer le “My Room Mode”.
■Affichage à l’instrumentation pendant la recharge
Après que vous ayez mis le contacteur de
démarrage sur MARCHE pendant la recharge, celui-ci revient sur arrêt si vous ne sélectionnez pas le mode Mon Espace dans
un délai de 100 secondes environ.
■Conséquences possibles de l’utilisation du mode Mon Espace
●Lorsque la charge restante dans la batterie de traction arrive à la limite basse, le sys-tème de climatisation s’arrête automati-
quement. Dans cette situation, le système de climatisati on reste inopérant tant que le niveau de charge ne remonte pas dans la
batterie de traction. Mettez le contacteur de démarrage sur arrêt, puis relancez le mode Mon Espace après que le niveau de
charge soit remonté dans la batterie de traction.
●Si vous déverrouillez les portes pendant que vous utilisez le mode Mon Espace, le connecteur de recharge CA se trouve lui
aussi déverrouillé et le mode Mon Espace s’arrête. Pour pouvoir de nouveau utiliser le mode Mon Espace, relancez-le.
( P.148) Par ailleurs, lorsque vous utilisez le chargeur CA d’une borne de recharge publique, il faut d’abord lancer la recharge
depuis le chargeur avant de pouvoir utiliser le mode Mon Espace.
●La durée de recharge de la batterie de traction s’allonge.
●Il peut arriver que la radio soit parasitée, selon les conditions de réception des ondes radio.
●Les parties qui ent ourent le chargeur embarqué de la batterie de traction sont
susceptibles de chauffer.
●Il peut arriver que le témoin d’alerte de sys-
tème de direction assistée électrique (jaune) s’allume, mais ce n’est pas le signe d’une anomalie.
■Utilisation du Mode Mon Espace pen-dant la recharge CC
Lorsque vous utilisez le mode Mon Espace pendant une recharge CC, le niveau de
charge à la fin est inférieur à ce qu’il serait si vous n’aviez pas utilisé le mode Mon Espace.
■Lorsque vous utilisez le “My Room Mode” alors que la batterie de traction
est chargée à pleine capacité
Lorsque vous mettez le contacteur de démar-
rage sur marche alors que la batterie de trac-
tion est chargée à pleine capacité et que le
connecteur de recharge est branché, le mes-
sage “Capot port de charge ouvert” est affi-
ché à l’écran multifonctionnel. Dans ce cas,
appuyez sur du sélecteur d’instrumenta-
tion pour afficher l’écran de configuration du
“My Room Mode”, puis sélectionnez “My
Room Mode”.
Lorsque vous utilisez le “My Room Mode”
alors que la batterie de traction est chargée à sa pleine capacité, c’est elle qui fournit la puissance électrique consommée. Dans ce
cas, la recharge est susceptible de reprendre.

150
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Affichage des messages d’alerte
Lorsque vous utilisez le mode Mon Espace ou que vous essayez de le lancer, si un message s’affiche à l’écran multifonctionnel, trouvez dans le tableau s uivant la référence correspondante et appliquez la procédure de correction adéquate.
*: En mode Mon Espace, vous pouvez consulter à l’écran multifonct ionnel la répartition de la
puissance électrique.
MessageProcédure de correction
“Bat tract trop faible pour “My
Room Mode””
La charge restante n’est pas suffisante dans la batterie de
traction pour lancer le mode Mon Espace. Patientez que le
niveau de charge remonte dans la batterie de traction, puis
lancez le mode Mon Espace.
““My Room Mode” arrêté en rai-
son de bat tract faible”
La charge restante est insuffisante dans la batterie de trac-
tion. Cessez d’utiliser le mode Mon Espace et rechargez la
batterie de traction.
““My Room Mode” arrête si bat-
terie traction trop faible Réduire
util énergie pour cont à util “My
Room Mode””
Lorsque la consommation électrique du mode Mon Espace
dépasse le niveau de recharge, le niveau de charge de la
batterie de traction devient insuffisant.*
• S’il n’est pas possible de faire baisser la consommation
électrique du véhicule, le mode Mon Espace s’arrête.
• Si vous souhaitez continuer avec le mode Mon Espace,
arrêtez le système de climatisation, le système audio, etc.,
pour faire remonter la charge restante dans la batterie de
traction.
