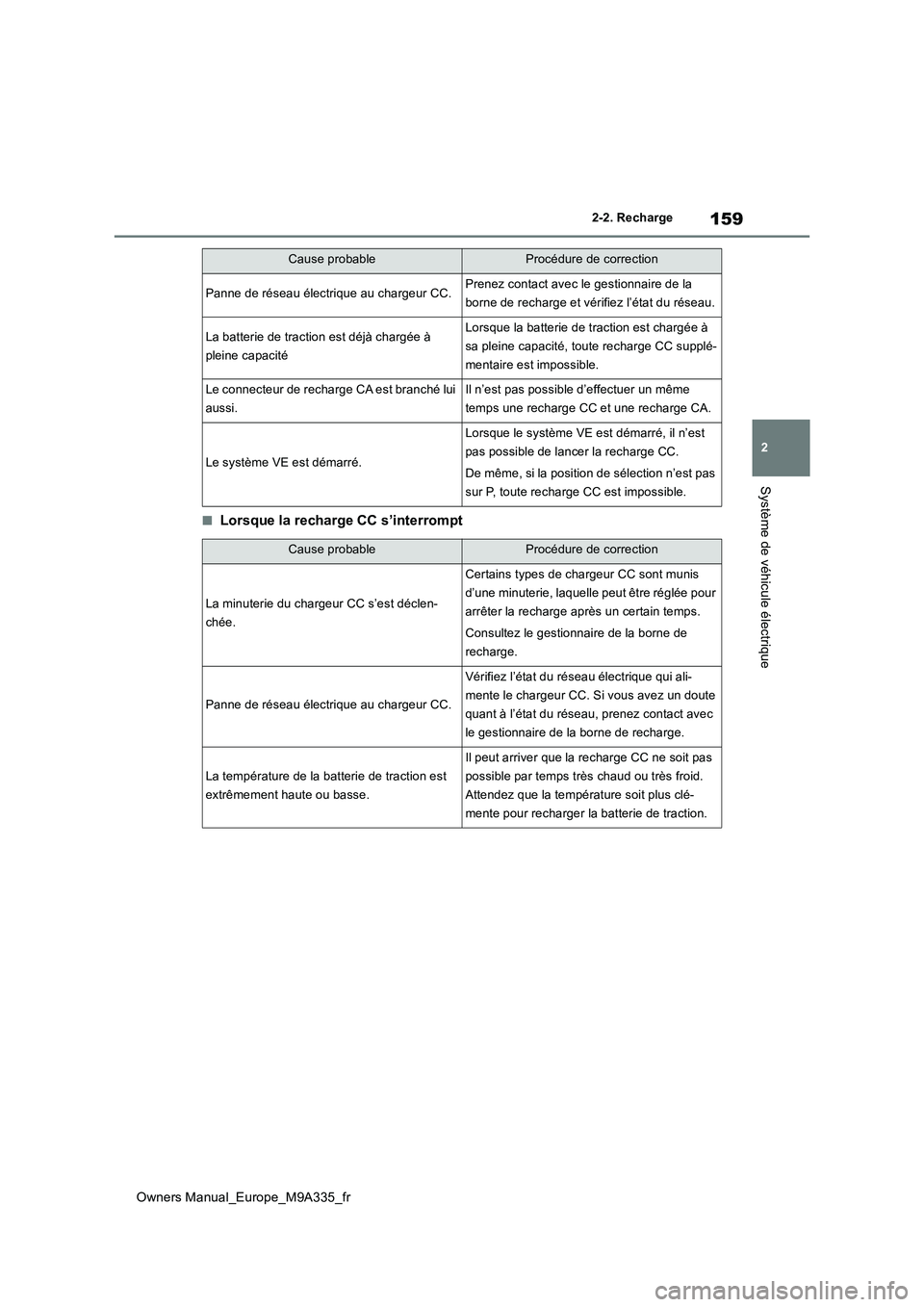

159
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
■Lorsque la recharge CC s’interrompt
Panne de réseau électrique au chargeur CC.Prenez contact avec le gestionnaire de la
borne de recharge et vérifiez l’état du réseau.
La batterie de traction est déjà chargée à
pleine capacité
Lorsque la batterie de traction est chargée à
sa pleine capacité, toute recharge CC supplé-
mentaire est impossible.
Le connecteur de recharge CA est branché lui
aussi.
Il n’est pas possible d’effectuer un même
temps une recharge CC et une recharge CA.
Le système VE est démarré.
Lorsque le système VE est démarré, il n’est
pas possible de lancer la recharge CC.
De même, si la position de sélection n’est pas
sur P, toute recharge CC est impossible.
Cause probableProcédure de correction
Cause probableProcédure de correction
La minuterie du chargeur CC s’est déclen-
chée.
Certains types de chargeur CC sont munis
d’une minuterie, laquelle peut être réglée pour
arrêter la recharge après un certain temps.
Consultez le gestionnaire de la borne de
recharge.
Panne de réseau électrique au chargeur CC.
Vérifiez l’état du réseau électrique qui ali-
mente le chargeur CC. Si vous avez un doute
quant à l’état du réseau, prenez contact avec
le gestionnaire de la borne de recharge.
La température de la batterie de traction est
extrêmement haute ou basse.
Il peut arriver que la recharge CC ne soit pas
possible par temps très chaud ou très froid.
Attendez que la température soit plus clé-
mente pour recharger la batterie de traction.

160
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Le système VE ne démarre pas après une recharge CC
Une erreur est détectée par le chargeur CC ou
le contrôle système du véhicule.
Il y a peut-être une anomalie avec le chargeur
CC ou le circuit de charge.
• S’il y a une anomalie avec le chargeur CC,
prenez contact avec le gestionnaire de la
borne de recharge.
• S’il n’y a pas d’anomalie avec le chargeur
CC, il y en a peut-être une avec le système.
Prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
• Si vous n’arrivez pas à démarrer le système
VE, prenez contact avec un concession-
naire Toyota, un réparateur agréé Toyota ou
n’importe quel réparateur fiable.
Échauffement important des organes liés à la
recharge
Si les organes liés à la recharge sont chauds,
il peut arriver que la recharge CC ne soit pas
possible. Patientez quelques minutes, puis
relancez la recharge.
Les équipements électriques tels que le sys-
tème de climatisation s’arrêtent de fonctionner
alors que la batterie de traction est presque
rechargée à pleine capacité.
Laissez sur arrêt les équipements électriques
tels que le système de climatisation, puis
reprenez la recharge.
Cause probableProcédure de correction
Cause probableProcédure de correction
Le contrôle système ne s’achève pas norma-
lement après la recharge.
Lancez un contrôle système comme expliqué
en P.134. Si vous n’arrivez pas à mener nor-
malement à terme le contrôle système alors
que vous respectez la procédure, prenez
contact avec un concessionnaire Toyota, un
réparateur agréé Toyota ou n’importe quel
réparateur fiable.

161
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
Consultez les tableaux qui suivent et appliquez les procédures de correction adé-
quates.
■Impossible de recharger à l’heure souhaitée
Le connecteur de recharge CC est toujours
branché.
Pour des raisons des s écurité, il n’est pas
possible de démarrer le système VE lorsque
le connecteur de recharge CC est branché.
( P. 1 1 9 )
Débranchez le connect eur de recharge CC
immédiatement après la fin de la recharge
CC.
Le système de recharge CC est défectueux
• Selon le type de l’anomalie, il est possible
de démarrer le système VE après avoir
refermé la trappe de prise de recharge.
• Si vous n’arrivez pas à démarrer le système
VE, prenez contact avec un concession-
naire Toyota, un réparateur agréé Toyota ou
n’importe quel réparateur fiable.
Lorsque le calendrier de recharge ne fonctionne pas normalement
Cause probableProcédure de correction
Cause probableProcédure de correction
Le calendrier et l’horloge ne sont pas réglés
correctement.
Vérifiez la configuration du calendrier et
réglez-le à la bonne date. ( P.180)
Le connecteur de recharge CA n’est pas bran-
ché au véhicule
Avant d’utiliser le calendrier de recharge,
branchez le connecteur de recharge CA.
Vous avez branché le connecteur de recharge
CA après l’heure programmée
Branchez le connecteur de recharge CA avant
l’heure “Démarrage” programmée.
Lorsque le mode de recharge est configuré
sur “Marche-Arrêt”, la batterie de traction est
rechargée même si l’heure de début est pas-
sée, à condition que le connecteur de
recharge CA soit branché avant l’heure de fin.

162
Owners Manual_Europe_M9A335_fr
2-2. Recharge

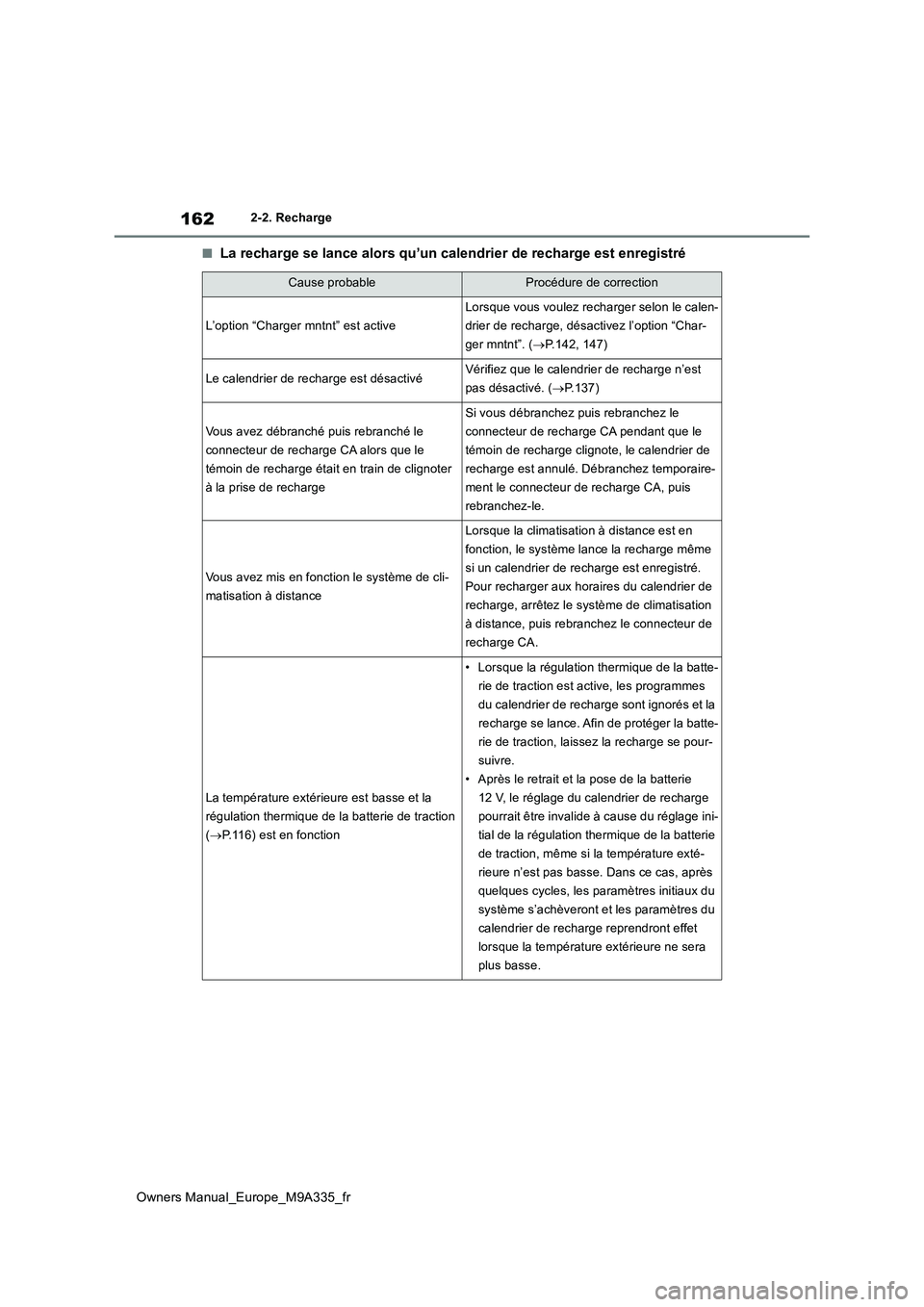

■La recharge se lance alors qu’un calendrier de recharge est enregistré
Cause probableProcédure de correction
L’option “Charger mntnt” est active
Lorsque vous voulez recharger selon le calen-
drier de recharge, désactivez l’option “Char-
ger mntnt”. ( P.142, 147)
Le calendrier de recharge est désactivéVérifiez que le calendrier de recharge n’est
pas désactivé. ( P.137)
Vous avez débranché puis rebranché le
connecteur de recharge CA alors que le
témoin de recharge était en train de clignoter
à la prise de recharge
Si vous débranchez puis rebranchez le
connecteur de recharge CA pendant que le
témoin de recharge clignote, le calendrier de
recharge est annulé. Déb ranchez temporaire-
ment le connecteur de recharge CA, puis
rebranchez-le.
Vous avez mis en fonction le système de cli-
matisation à distance
Lorsque la climatisation à distance est en
fonction, le système lance la recharge même
si un calendrier de recharge est enregistré.
Pour recharger aux horaires du calendrier de
recharge, arrêtez le système de climatisation
à distance, puis rebranchez le connecteur de
recharge CA.
La température extérieure est basse et la
régulation thermique de la batterie de traction
( P.116) est en fonction
• Lorsque la régulation thermique de la batte-
rie de traction est active, les programmes
du calendrier de recharge sont ignorés et la
recharge se lance. Afin de protéger la batte-
rie de traction, laissez la recharge se pour-
suivre.
• Après le retrait et la pose de la batterie
12 V, le réglage du calendrier de recharge
pourrait être invalide à cause du réglage ini-
tial de la régulation thermique de la batterie
de traction, même si la température exté-
rieure n’est pas basse. Dans ce cas, après
quelques cycles, les paramètres initiaux du
système s’achèveront et les paramètres du
calendrier de recharge reprendront effet
lorsque la température extérieure ne sera
plus basse.

163
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique

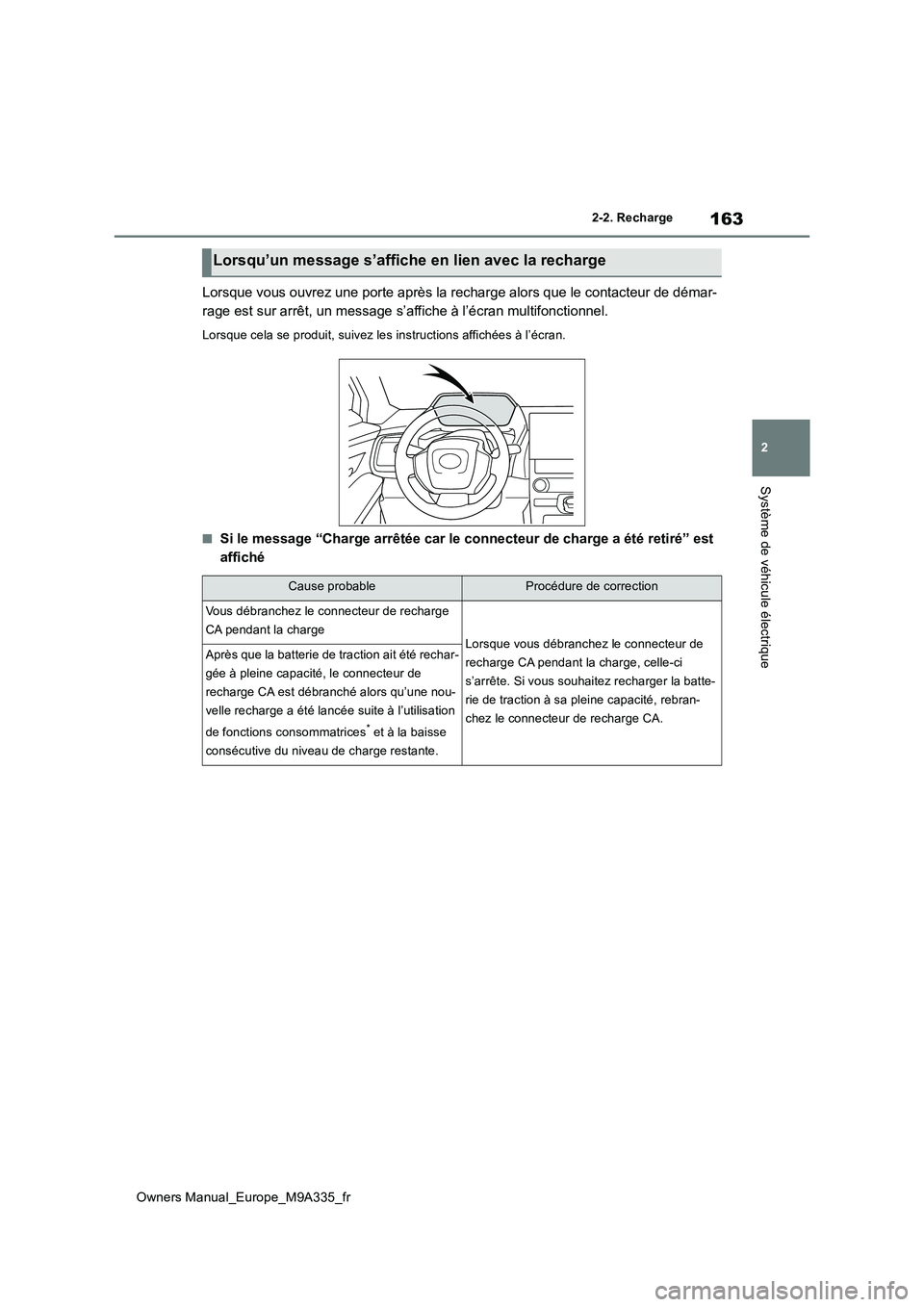

Lorsque vous ouvrez une porte après la recharge alors que le contacteur de démar-
rage est sur arrêt, un message s’affiche à l’écran multifonctio nnel.
Lorsque cela se produit, suivez les instructions affichées à l’écran.
■Si le message “Charge arrêtée car le connecteur de charge a été retiré” est
affiché
Lorsqu’un message s’affiche en lien avec la recharge
Cause probableProcédure de correction
Vous débranchez le connecteur de recharge
CA pendant la chargeLorsque vous débranchez le connecteur de
recharge CA pendant la charge, celle-ci
s’arrête. Si vous souhaitez recharger la batte-
rie de traction à sa pleine capacité, rebran-
chez le connecteur de recharge CA.
Après que la batterie de traction ait été rechar-
gée à pleine capacité, le connecteur de
recharge CA est débranché alors qu’une nou-
velle recharge a été lancée suite à l’utilisation
de fonctions consommatrices* et à la baisse
consécutive du niveau de charge restante.

164
Owners Manual_Europe_M9A335_fr
2-2. Recharge
*: Le chauffage de la batterie (P.116) et le système de climatisation à distance (P.437)
consomme de l’électricité.
■Si le message “Charge terminée Charge limitée par temp. batteri e” est affi-
ché
Le connecteur de recharge CA n’est pas cor-
rectement enfiché
Contrôlez la qualité de branchement du
connecteur de recharge CA.
• Lorsque vous branchez le connecteur de
recharge CA, enfichez -le jusqu’en butée.
• Après avoir branc hé le connecteur de
recharge CA, vérifiez que le témoin de
recharge est allumé à la prise de recharge.
Si la recharge ne se lance pas alors que vous
avez appliqué les procédures indiquées, faites
inspecter le véhicule par un concessionnaire
Toyota, un réparateur agréé Toyota ou
n’importe quel réparateur fiable.
Le connecteur de recharge CA a été déver-
rouillé pendant la recharge
Lorsque vous déverroui llé le connecteur de
recharge CA pendant la charge, celle-ci
s’arrête. Pour poursuive la recharge, rebran-
chez le connecteur de recharge CA.
Cause probableProcédure de correction
Cause probableProcédure de correction
La recharge a été arrêtée pour protéger la bat-
terie de traction, car elle est restée chaude
pendant un certain temps.
Laissez le temps à la batterie de traction de
refroidir, puis relancez la charge si le niveau
souhaité n’a pas été atteint.

165
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique

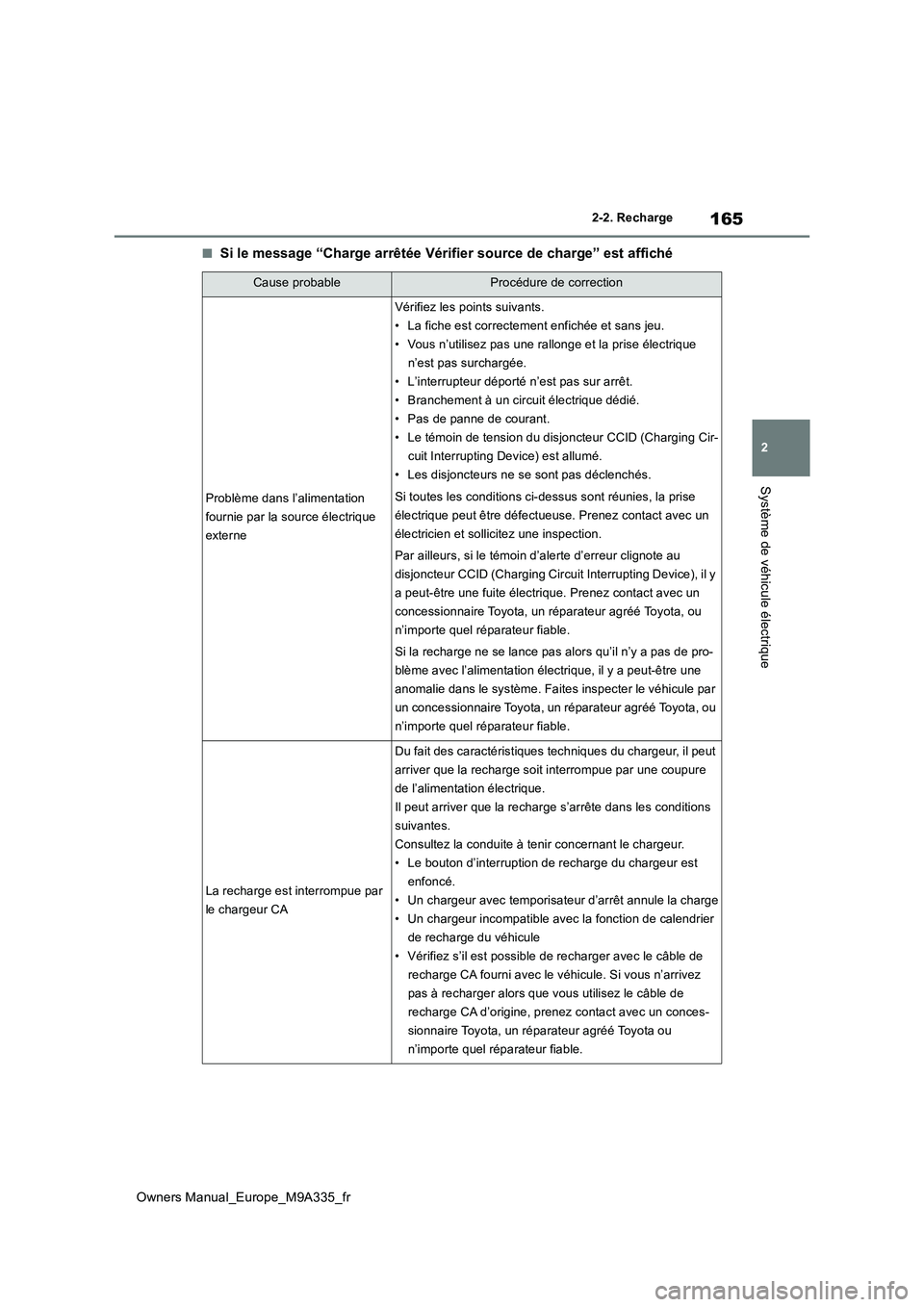

■Si le message “Charge arrêtée Vérifier source de charge” est affiché
Cause probableProcédure de correction
Problème dans l’alimentation
fournie par la source électrique
externe
Vérifiez les points suivants.
• La fiche est correctement enfichée et sans jeu.
• Vous n’utilisez pas une rall onge et la prise électrique
n’est pas surchargée.
• L’interrupteur déporté n’est pas sur arrêt.
• Branchement à un circuit électrique dédié.
• Pas de panne de courant.
• Le témoin de tension du disjoncteur CCID (Charging Cir-
cuit Interrupting Device) est allumé.
• Les disjoncteurs ne se sont pas déclenchés.
Si toutes les conditions ci-dessus sont réunies, la prise
électrique peut être défect ueuse. Prenez contact avec un
électricien et sollicitez une inspection.
Par ailleurs, si le témoin d’alerte d’erreur clignote au
disjoncteur CCID (Charging Circuit Interrupting Device), il y
a peut-être une fuite électrique. Prenez contact avec un
concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
Si la recharge ne se lance pas alors qu’il n’y a pas de pro-
blème avec l’alimentation électrique, il y a peut-être une
anomalie dans le système. Faites inspecter le véhicule par
un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
La recharge est interrompue par
le chargeur CA
Du fait des caractéristiques techniques du chargeur, il peut
arriver que la recharge soit interrompue par une coupure
de l’alimentation électrique.
Il peut arriver que la recharge s’arrête dans les conditions
suivantes.
Consultez la conduite à tenir concernant le chargeur.
• Le bouton d’interruption de recharge du chargeur est
enfoncé.
• Un chargeur avec temporisateur d’arrêt annule la charge
• Un chargeur incompatible avec la fonction de calendrier
de recharge du véhicule
• Vérifiez s’il est possible de recharger avec le câble de
recharge CA fourni avec le véhicule. Si vous n’arrivez
pas à recharger alors que vous utilisez le câble de
recharge CA d’origine, prenez contact avec un conces-
sionnaire Toyota, un réparateur agréé Toyota ou
n’importe quel réparateur fiable.

166
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Si le message “Charge arrêtée Consommation d’énergie élevée Voir le
manuel” est affiché
■Si le message “Dysfonctionnement du système de charge Voir le m anuel
du propriétaire” est affiché
Le chargeur CA n’est pas compa-
tible avec le véhicule
Vérifiez s’il est possible de recharger avec le câble de
recharge CA fourni avec le véhi cule. Si vous n’arrivez pas
à recharger alors que vous utilisez le câble de recharge CA
d’origine, prenez contact avec un concessionnaire Toyota,
un réparateur agréé Toyota ou n’importe quel réparateur
fiable.
Le chargeur CC ne fonctionne
pas normalement.
Si le message concerné s’affic he alors que la recharge CC
ne s’est pas arrêtée, il est possible que le chargeur CC soit
endommagé; par conséquent, ne pas l’utiliser. Vérifiez si la
recharge est possible av ec un autre chargeur CC.Le chargeur CC n’est pas com-
patible avec le véhicule.
Cause probableProcédure de correction
Cause probableProcédure de correction
Les équipements électriques du véhicule
consomment de la puissance
Vérifiez les points suivants, puis relancez la
recharge.
• Si les projecteurs principaux et le système
audio sont allumés, éteignez-les.
• Mettez le contacteur de démarrage sur
arrêt.
Si vous n’arrivez pas à recharger même après
avoir appliqué les consignes précédentes, il
est possible que la batterie 12 V ne soit pas
suffisamment chargée. Démarrez le système
VE et patientez 15 minutes environ pour
recharger la batterie 12 V.
Cause probableProcédure de correction
Une anomalie s’est produite dans le circuit de
charge
Faites inspecter le véhicule par un conces-
sionnaire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.
