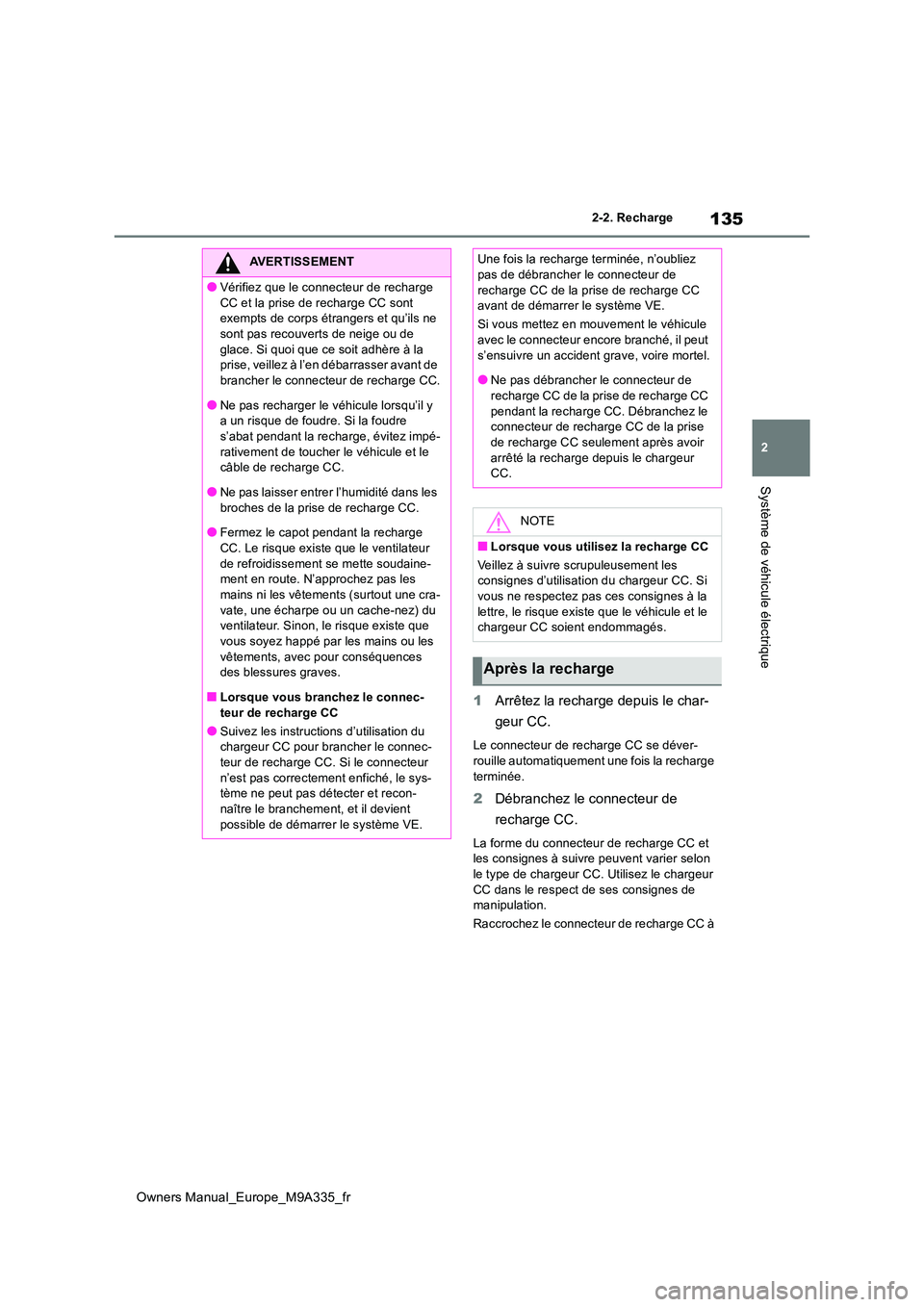

135
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
1Arrêtez la recharge depuis le char-
geur CC.
Le connecteur de recharge CC se déver- rouille automatiquement une fois la recharge
terminée.
2 Débranchez le connecteur de
recharge CC.
La forme du connecteur de recharge CC et les consignes à suivre peuvent varier selon
le type de chargeur CC. Utilisez le chargeur CC dans le respect de ses consignes de manipulation.
Raccrochez le connecteur de recharge CC à
AVERTISSEMENT
●Vérifiez que le connecteur de recharge
CC et la prise de recharge CC sont exempts de corps étrangers et qu’ils ne sont pas recouverts de neige ou de
glace. Si quoi que ce soit adhère à la prise, veillez à l’en débarrasser avant de brancher le connecteur de recharge CC.
●Ne pas recharger le véhicule lorsqu’il y a un risque de foudre. Si la foudre s’abat pendant la recharge, évitez impé-
rativement de toucher le véhicule et le câble de recharge CC.
●Ne pas laisser entrer l’humidité dans les
broches de la prise de recharge CC.
●Fermez le capot pendant la recharge CC. Le risque existe que le ventilateur
de refroidissement se mette soudaine- ment en route. N’approchez pas les mains ni les vêtements (surtout une cra-
vate, une écharpe ou un cache-nez) du ventilateur. Sinon, le risque existe que vous soyez happé par les mains ou les
vêtements, avec pour conséquences des blessures graves.
■Lorsque vous branchez le connec-
teur de recharge CC
●Suivez les instructions d’utilisation du chargeur CC pour br ancher le connec-
teur de recharge CC. Si le connecteur n’est pas correctement enfiché, le sys-tème ne peut pas détecter et recon-
naître le branchement, et il devient possible de démarrer le système VE.
Une fois la recharge terminée, n’oubliez pas de débrancher le connecteur de
recharge CC de la prise de recharge CC avant de démarrer le système VE.
Si vous mettez en mouvement le véhicule avec le connecteur enc ore branché, il peut
s’ensuivre un accident grave, voire mortel.
●Ne pas débrancher le connecteur de recharge CC de la prise de recharge CC
pendant la recharge CC. Débranchez le connecteur de recharge CC de la prise de recharge CC seulement après avoir
arrêté la recharge depuis le chargeur CC.
NOTE
■Lorsque vous utilisez la recharge CC
Veillez à suivre scrupuleusement les consignes d’utilisati on du chargeur CC. Si
vous ne respectez pas ces consignes à la lettre, le risque existe que le véhicule et le chargeur CC soient endommagés.
Après la recharge

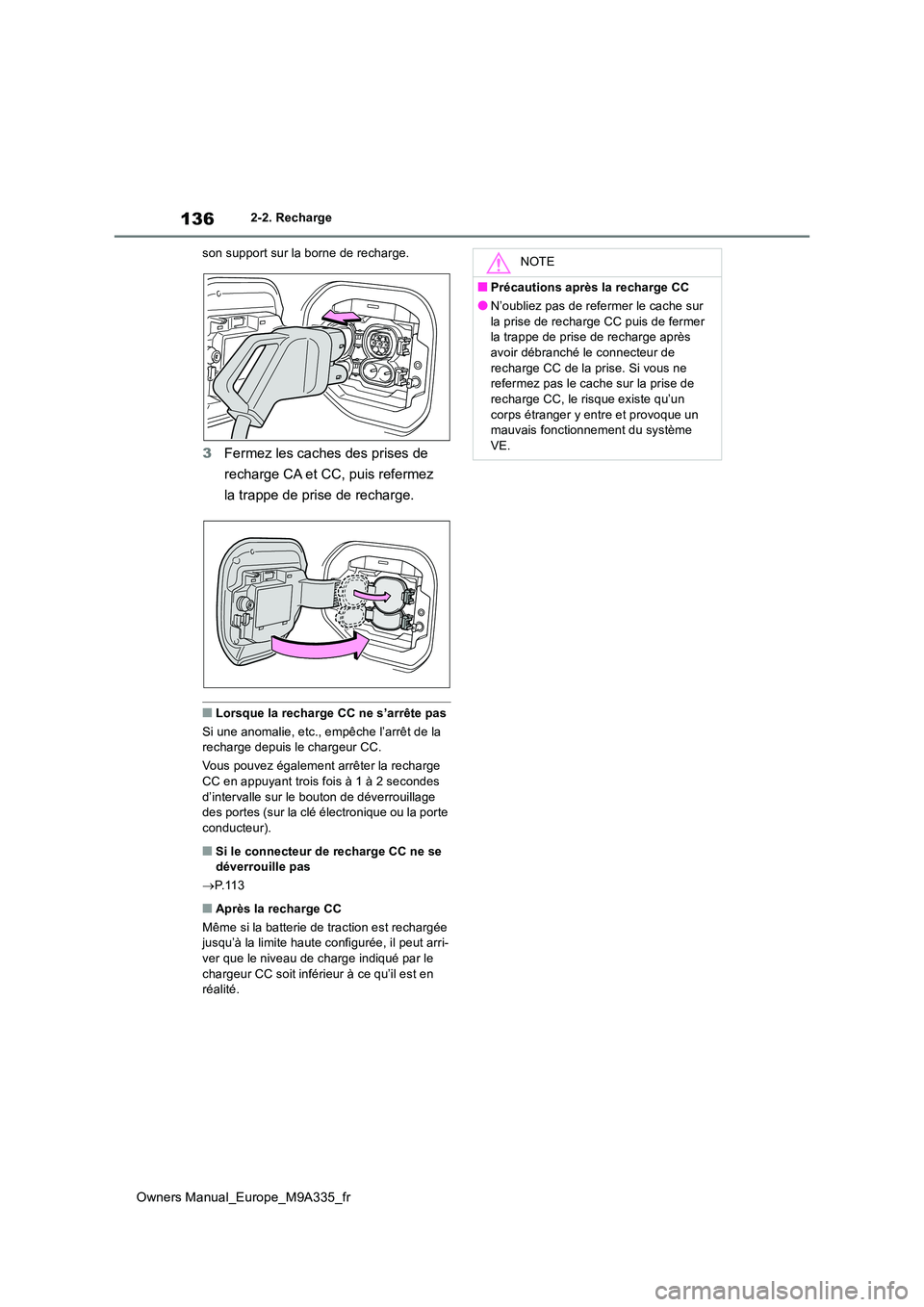

136
Owners Manual_Europe_M9A335_fr
2-2. Recharge
son support sur la borne de recharge.
3 Fermez les caches des prises de
recharge CA et CC, puis refermez
la trappe de prise de recharge.
■Lorsque la recharge CC ne s’arrête pas
Si une anomalie, etc., empêche l’arrêt de la recharge depuis le chargeur CC.
Vous pouvez également arrêter la recharge
CC en appuyant trois fois à 1 à 2 secondes d’intervalle sur le bouton de déverrouillage des portes (sur la clé électronique ou la porte
conducteur).
■Si le connecteur de recharge CC ne se déverrouille pas
 P. 1 1 3
■Après la recharge CC
Même si la batterie de traction est rechargée jusqu’à la limite haute configurée, il peut arri-
ver que le niveau de charge indiqué par le chargeur CC soit inférieur à ce qu’il est en réalité.
NOTE
■Précautions après la recharge CC
●N’oubliez pas de refermer le cache sur
la prise de recharge CC puis de fermer la trappe de prise de recharge après avoir débranché le connecteur de
recharge CC de la prise. Si vous ne refermez pas le cache sur la prise de recharge CC, le risque existe qu’un
corps étranger y entre et provoque un mauvais fonctionnement du système VE.

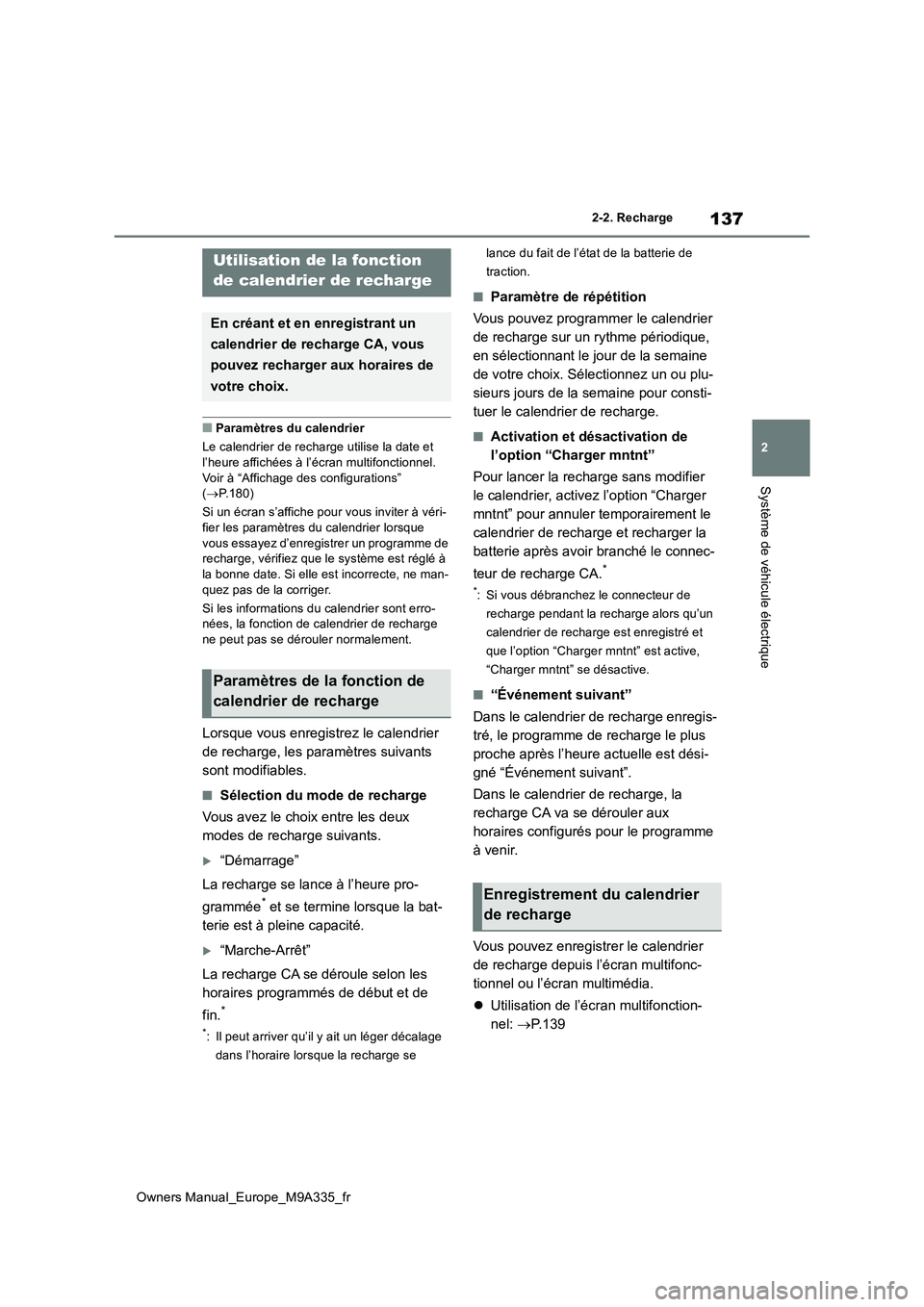

137
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
■Paramètres du calendrier
Le calendrier de recharge utilise la date et
l’heure affichées à l’écran multifonctionnel. Voir à “Affichage des configurations” ( P.180)
Si un écran s’affiche pour vous inviter à véri-
fier les paramètres du calendrier lorsque vous essayez d’enregistrer un programme de recharge, vérifiez que le système est réglé à
la bonne date. Si elle est incorrecte, ne man- quez pas de la corriger.
Si les informations du calendrier sont erro- nées, la fonction de calendrier de recharge
ne peut pas se dérouler normalement.
Lorsque vous enregistrez le calendrier
de recharge, les paramètres suivants
sont modifiables.
■Sélection du mode de recharge
Vous avez le choix entre les deux
modes de recharge suivants.
“Démarrage”
La recharge se lance à l’heure pro-
grammée* et se termine lorsque la bat-
terie est à pleine capacité.
“Marche-Arrêt”
La recharge CA se déroule selon les
horaires programmés de début et de
fin.*
*: Il peut arriver qu’il y ait un léger décalage
dans l’horaire lorsque la recharge se
lance du fait de l’état de la batterie de
traction.
■Paramètre de répétition
Vous pouvez programmer le calendrier
de recharge sur un rythme périodique,
en sélectionnant le jour de la semaine
de votre choix. Sélectionnez un ou plu-
sieurs jours de la semaine pour consti-
tuer le calendrier de recharge.
■Activation et désactivation de
l’option “Charger mntnt”
Pour lancer la recharge sans modifier
le calendrier, activez l’option “Charger
mntnt” pour annuler temporairement le
calendrier de recharge et recharger la
batterie après avoir branché le connec-
teur de recharge CA.*
*: Si vous débranchez le connecteur de
recharge pendant la recharge alors qu’un
calendrier de recharge est enregistré et
que l’option “Charger mntnt” est active,
“Charger mntnt” se désactive.
■“Événement suivant”
Dans le calendrier de recharge enregis-
tré, le programme de recharge le plus
proche après l’heure actuelle est dési-
gné “Événement suivant”.
Dans le calendrier de recharge, la
recharge CA va se dérouler aux
horaires configurés pour le programme
à venir.
Vous pouvez enregistrer le calendrier
de recharge depuis l’écran multifonc-
tionnel ou l’écran multimédia.
 Utilisation de l’écran multifonction-
nel: P. 1 3 9
Utilisation de la fonction
de calendrier de recharge
En créant et en enregistrant un
calendrier de recharge CA, vous
pouvez recharger aux horaires de
votre choix.
Paramètres de la fonction de
calendrier de recharge
Enregistrement du calendrier
de recharge

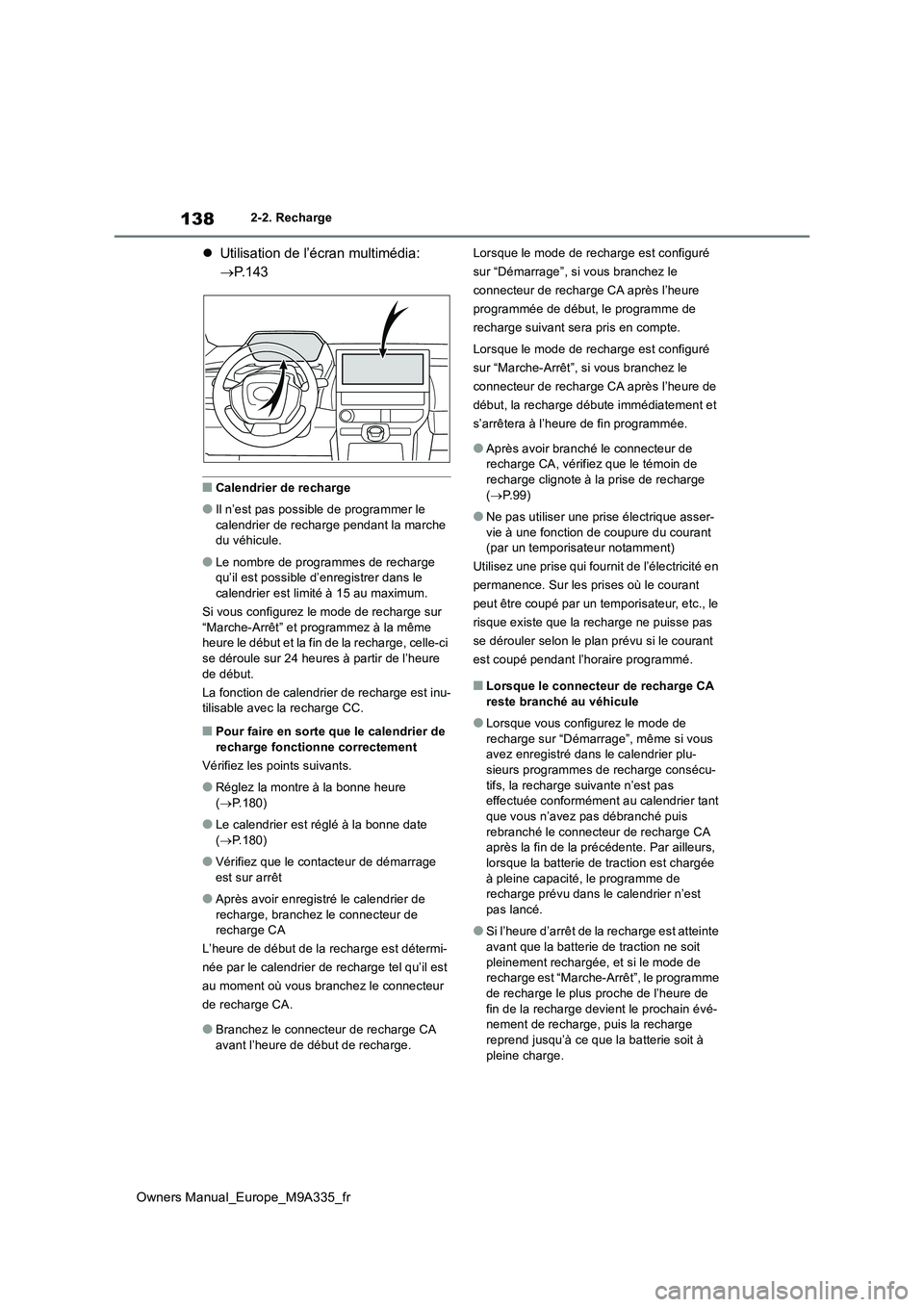

138
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Utilisation de l’écran multimédia:
 P. 1 4 3
■Calendrier de recharge
●Il n’est pas possible de programmer le calendrier de recharge pendant la marche du véhicule.
●Le nombre de programmes de recharge qu’il est possible d’enregistrer dans le
calendrier est limité à 15 au maximum.
Si vous configurez le mode de recharge sur “Marche-Arrêt” et programmez à la même heure le début et la fin de la recharge, celle-ci
se déroule sur 24 heures à partir de l’heure de début.
La fonction de calendrier de recharge est inu- tilisable avec la recharge CC.
■Pour faire en sorte que le calendrier de
recharge fonctionne correctement
Vérifiez les points suivants.
●Réglez la montre à la bonne heure
( P.180)
●Le calendrier est réglé à la bonne date
( P.180)
●Vérifiez que le contacteur de démarrage
est sur arrêt
●Après avoir enregistré le calendrier de
recharge, branchez le connecteur de recharge CA
L’heure de début de la recharge est détermi-
née par le calendrier de recharge tel qu’il est
au moment où vous branchez le connecteur
de recharge CA.
●Branchez le connecteur de recharge CA
avant l’heure de début de recharge.
Lorsque le mode de recharge est configuré
sur “Démarrage”, si vous branchez le
connecteur de recharge CA après l’heure
programmée de début, le programme de
recharge suivant sera pris en compte.
Lorsque le mode de recharge est configuré
sur “Marche-Arrêt”, si vous branchez le
connecteur de recharge CA après l’heure de
début, la recharge débute immédiatement et
s’arrêtera à l’heure de fin programmée.
●Après avoir branché le connecteur de recharge CA, vérifiez que le témoin de recharge clignote à la prise de recharge
( P.99)
●Ne pas utiliser une prise électrique asser-
vie à une fonction de coupure du courant (par un temporisateur notamment)
Utilisez une prise qui four nit de l’électricité en
permanence. Sur les prises où le courant
peut être coupé par un temporisateur, etc., le
risque existe que la recharge ne puisse pas
se dérouler selon le plan prévu si le courant
est coupé pendant l’horaire programmé.
■Lorsque le connecteur de recharge CA reste branché au véhicule
●Lorsque vous configurez le mode de recharge sur “Démarrage”, même si vous avez enregistré dans le calendrier plu-
sieurs programmes de recharge consécu- tifs, la recharge suivante n’est pas effectuée conformément au calendrier tant
que vous n’avez pas débranché puis rebranché le connecteur de recharge CA après la fin de la précédente. Par ailleurs,
lorsque la batterie de traction est chargée à pleine capacité, le programme de recharge prévu dans le calendrier n’est
pas lancé.
●Si l’heure d’arrêt de la recharge est atteinte
avant que la batterie de traction ne soit pleinement rechargée, et si le mode de recharge est “Marche-Arrêt”, le programme
de recharge le plus proche de l’heure de fin de la recharge devient le prochain évé-nement de recharge, puis la recharge
reprend jusqu’à ce que la batterie soit à pleine charge.

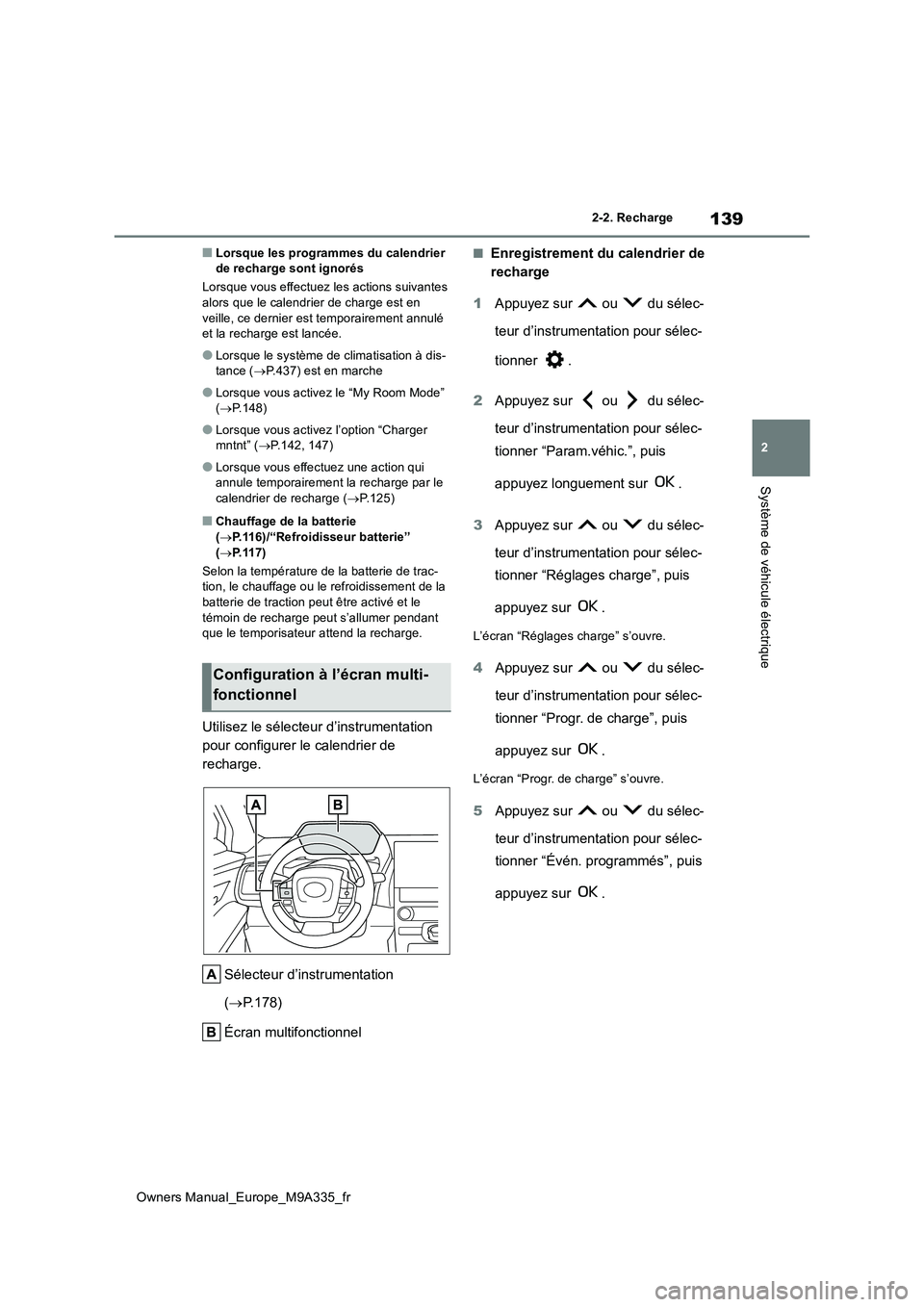

139
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
■Lorsque les programmes du calendrier de recharge sont ignorés
Lorsque vous effectuez l es actions suivantes alors que le calendrier de charge est en
veille, ce dernier est temporairement annulé et la recharge est lancée.
●Lorsque le système de climatisation à dis-tance ( P.437) est en marche
●Lorsque vous activez le “My Room Mode” ( P.148)
●Lorsque vous activez l’option “Charger mntnt” ( P.142, 147)
●Lorsque vous effectuez une action qui annule temporairement la recharge par le calendrier de recharge ( P.125)
■Chauffage de la batterie
( P.116)/“Refroidisseur batterie” ( P.117)
Selon la température de la batterie de trac- tion, le chauffage ou le refroidissement de la
batterie de traction peut être activé et le témoin de recharge peut s’allumer pendant que le temporisateur attend la recharge.
Utilisez le sélecteur d’instrumentation
pour configurer le calendrier de
recharge.
Sélecteur d’instrumentation
( P.178)
Écran multifonctionnel
■Enregistrement du calendrier de
recharge
1 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner .
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Param.véhic.”, puis
appuyez longuement sur .
3 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Réglages charge”, puis
appuyez sur .
L’écran “Réglages charge” s’ouvre.
4 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Progr. de charge”, puis
appuyez sur .
L’écran “Progr. de charge” s’ouvre.
5 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Évén. programmés”, puis
appuyez sur .
Configuration à l’écran multi-
fonctionnel

140
Owners Manual_Europe_M9A335_fr
2-2. Recharge
L’écran “Évén. programmés” s’ouvre.
6 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “ajouter”, puis appuyez sur
.
L’écran “Mode de charge” s’ouvre.
7 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner l’option à modifier avec le
curseur, puis appuyez sur ou
pour modifier la configuration.
Lorsque le mode de recharge est
“Démarrage”, programmez l’heure
de début de la recharge.
Lorsque le mode de recharge est
“Marche-Arrêt”, programmez l’heure
de début et l’heure de fin de la
recharge.
Après avoir configuré selon vos
souhaits, appuyez sur .
8 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le jour auquel vous
souhaitez que la programmation
soit répétée, puis appuyez sur .
Chaque fois que vous appuyez sur
, la répétition alterne entre les
états actif et inactif.
Lorsque l’option est active, le pro-
gramme de recharge est répété ce
jour-là. Il est possible d’activer plus
d’un seul jour.
Après avoir configuré selon vos
souhaits, sélectionnez “Terminé”
puis appuyez sur .
Un écran s’affiche dans lequel la
configuration peut être sauvegar-
dée.
9 Sélectionnez “Enregistrer” et
appuyez sur pour sauvegarder
la configuration.
La configuration est sauvegardée.
Si vous souhaitez modifier la confi-
guration, appuyez sur et recom-
mencez depuis le début la
procédure de programmation.
Dès lors que la programmation est
terminée, lorsque vous branchez le
connecteur de recharge CA au véhi-

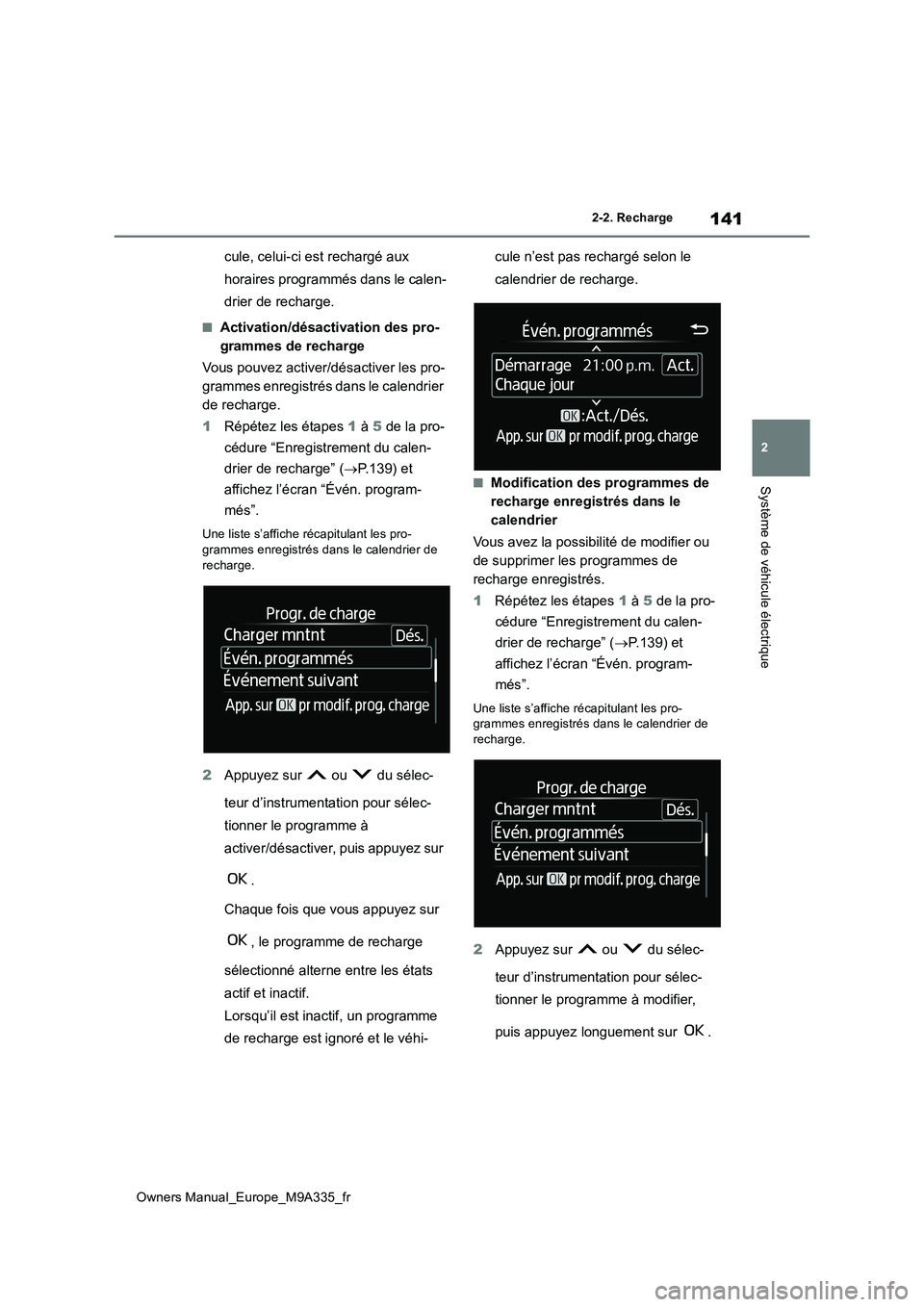

141
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
cule, celui-ci est rechargé aux
horaires programmés dans le calen-
drier de recharge.
■Activation/désactivation des pro-
grammes de recharge
Vous pouvez activer/désactiver les pro-
grammes enregistrés dans le calendrier
de recharge.
1 Répétez les étapes 1 à 5 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Évén. program-
més”.
Une liste s’affiche récapitulant les pro- grammes enregistrés dans le calendrier de
recharge.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le programme à
activer/désactiver, puis appuyez sur
.
Chaque fois que vous appuyez sur
, le programme de recharge
sélectionné alterne entre les états
actif et inactif.
Lorsqu’il est inactif, un programme
de recharge est ignoré et le véhi-
cule n’est pas rechargé selon le
calendrier de recharge.
■Modification des programmes de
recharge enregistrés dans le
calendrier
Vous avez la possibilité de modifier ou
de supprimer les programmes de
recharge enregistrés.
1 Répétez les étapes 1 à 5 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Évén. program-
més”.
Une liste s’affiche récapitulant les pro- grammes enregistrés dans le calendrier de
recharge.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le programme à modifier,
puis appuyez longuement sur .

142
Owners Manual_Europe_M9A335_fr
2-2. Recharge
L’écran “Modif. événement” s’ouvre.
3 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le programme sur lequel
agir, appuyez sur et apportez
les modifications nécessaires.
 “Modifier”
Modifiez les paramètres de votre choix
comme expliqué à partir de l’étape 7 de la
procédure “Enregistrement du calendrier de
recharge”. ( P.139)
Appuyez sur pour rev enir à l’écran pré-
cédent.
 “Supprimer”
Un écran de confirmation de suppression
s’affiche.
Appuyez sur ou du sélecteur d’ins-
trumentation pour sélectionner “Oui”, puis
appuyez sur pour s upprimer le pro-
gramme de recharge sélectionné.
Pour annuler la suppression, sélectionnez
“Non” puis appuyez sur .
Appuyez sur pour rev enir à l’écran pré-
cédent.
■Activation de l’option “Charger
mntnt”
Vous pouvez procéder de l’une des
deux manières suivantes pour acti-
ver/désactiver l’option “Charger mntnt”.
Par l’écran “Progr. de charge”
1 Répétez les étapes 1 à 4 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Progr. de charge”.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Charger mntnt”, puis
appuyez sur .
Chaque fois que vous appuyez sur
, “Charger mntnt” alterne entre les
états actif et inactif.
Par l’écran “Fermeture affich.”*
*: Si l’option “Fermeture affich.” n’est pas
configurée sur “Progr. de charge” au
menu de l’écran multifonctionnel,
“Fermeture affich.” ne s’affiche pas. Dans
ce cas, vérifiez la configuration à l’écran
multifonctionnel.
1 Mettez le contacteur de démarrage
sur arrêt. L’écran “Fermeture affich.”
est affiché à l’écran multifonction-
nel.
(Si vous ouvrez la porte alors que le
calendrier de recharge est en
attente, le même écran s’affiche.)
2 Appuyez sur pour activer
l’option “Charger mntnt”.
