2022 TOYOTA 86 Bruksanvisningar (in Swedish)

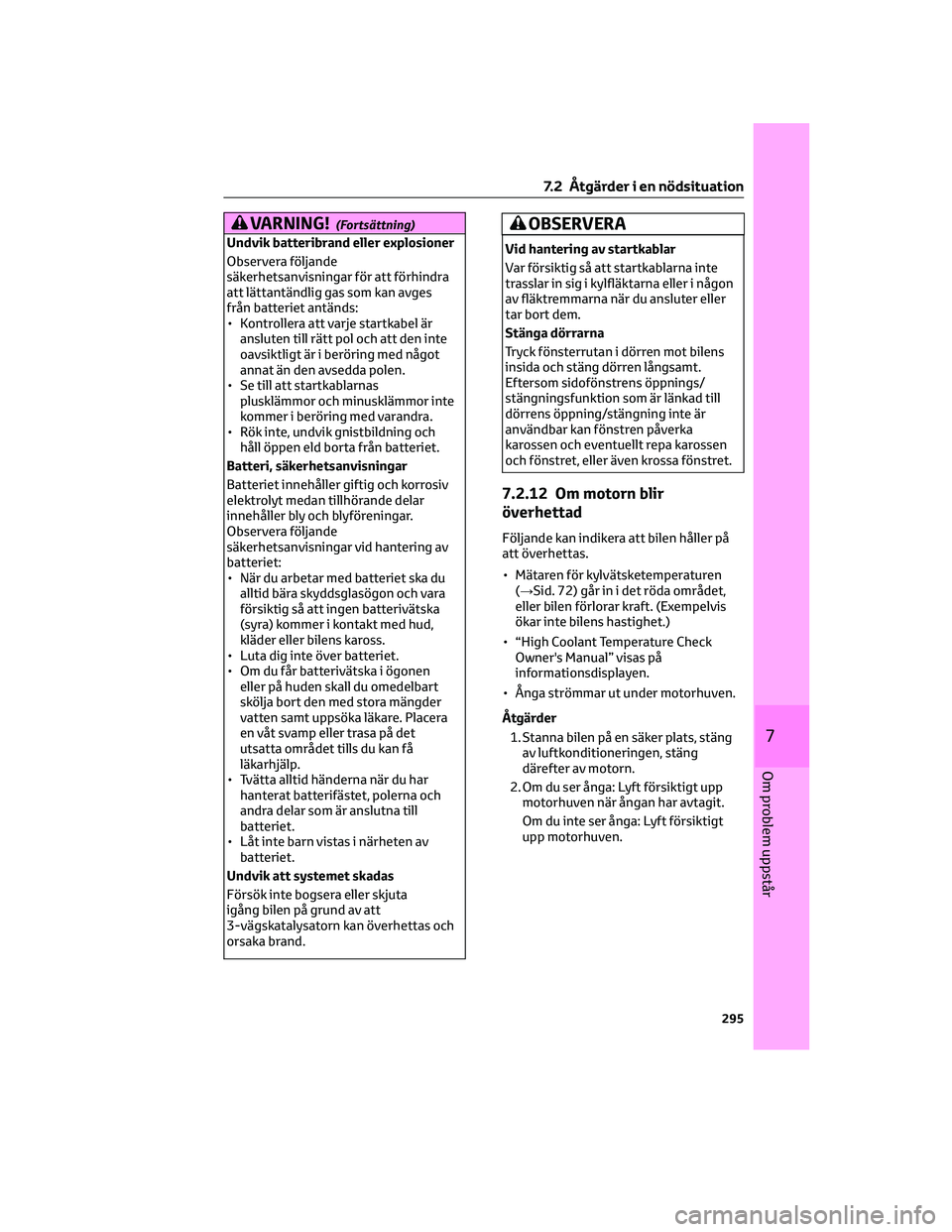

VARNING!(Fortsättning)
Undvik batteribrand eller explosioner
Observera följande
säkerhetsanvisningar för att förhindra
att lättantändlig gas som kan avges
från batteriet antänds:
• Kontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
• Se till att startkablarnas
plusklämmor och minusklämmor inte
kommer i beröring med varandra.
• Rök inte, undvik gnistbildning och
håll öppen eld borta från batteriet.
Batteri, säkerhetsanvisningar
Batteriet innehåller giftig och korrosiv
elektrolyt medan tillhörande delar
innehåller bly och blyföreningar.
Observera följande
säkerhetsanvisningar vid hantering av
batteriet:
• När du arbetar med batteriet ska du
alltid bära skyddsglasögon och vara
försiktig så att ingen batterivätska
(syra) kommer i kontakt med hud,
kläder eller bilens kaross.
• Luta dig inte över batteriet.
• Om du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare. Placera
en våt svamp eller trasa på det
utsatta området tills du kan få
läkarhjälp.
• Tvätta alltid händerna när du har
hanterat batterifästet, polerna och
andra delar som är anslutna till
batteriet.
• Låt inte barn vistas i närheten av
batteriet.
Undvik att systemet skadas
Försök inte bogsera eller skjuta
igång bilen på grund av att
3-vägskatalysatorn kan överhettas och
orsaka brand.
OBSERVERA
Vid hantering av startkablar
Var försiktig så att startkablarna inte
trasslar in sig i kylfläktarna eller i någon
av fläktremmarna när du ansluter eller
tar bort dem.
Stänga dörrarna
Tryck fönsterrutan i dörren mot bilens
insida och stäng dörren långsamt.
Eftersom sidofönstrens öppnings/
stängningsfunktion som är länkad till
dörrens öppning/stängning inte är
användbar kan fönstren påverka
karossen och eventuellt repa karossen
och fönstret, eller även krossa fönstret.
7.2.12 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Mätaren för kylvätsketemperaturen
(→Sid. 72) går in i det röda området,
eller bilen förlorar kraft. (Exempelvis
ökar inte bilens hastighet.)
• “High Coolant Temperature Check
Owner's Manual” visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
1. Stanna bilen på en säker plats, stäng
av luftkonditioneringen, stäng
därefter av motorn.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
7.2 Åtgärder i en nödsituation
295
7
Om problem uppstår

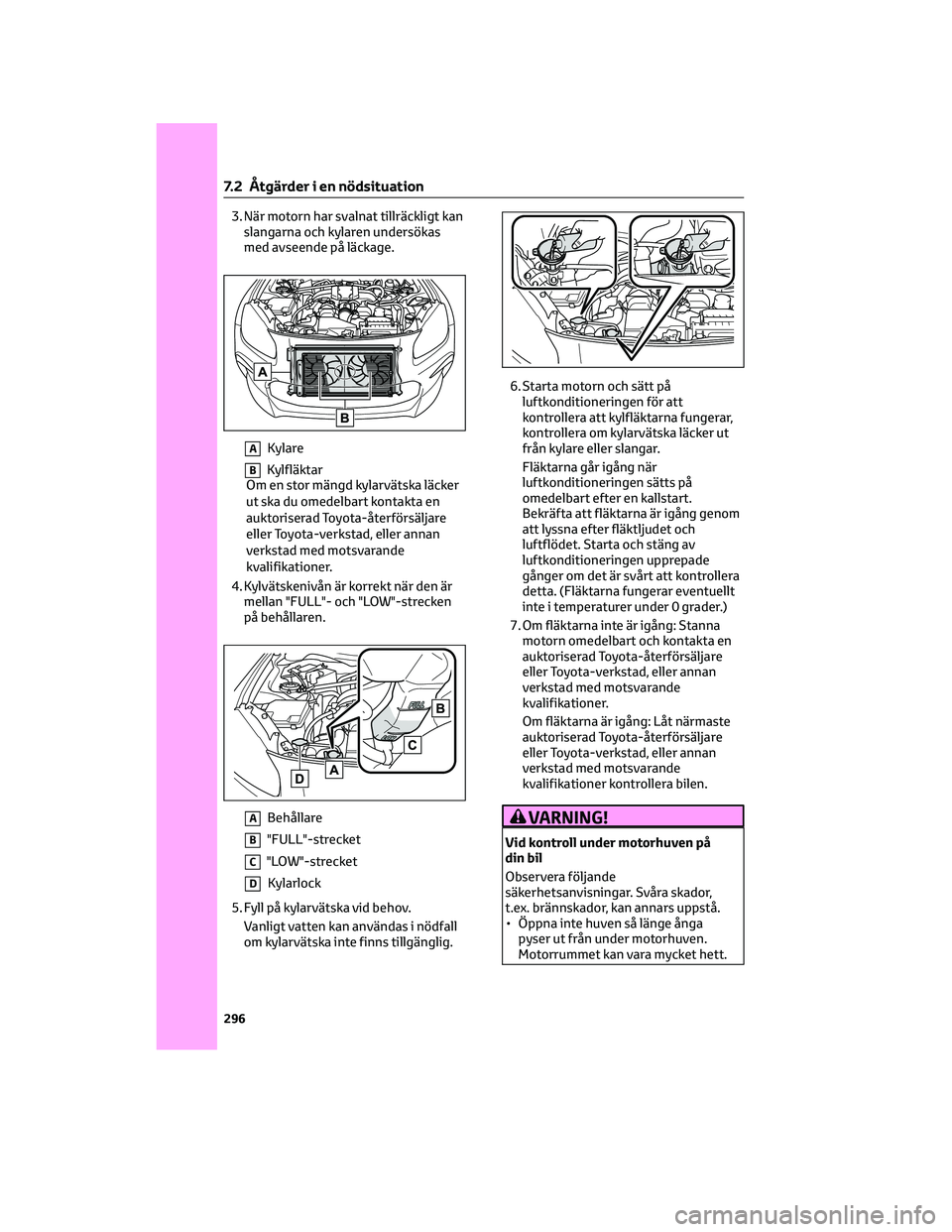

3. När motorn har svalnat tillräckligt kan
slangarna och kylaren undersökas
med avseende på läckage.
AKylare
BKylfläktar
Om en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Kylvätskenivån är korrekt när den är
mellan "FULL"- och "LOW"-strecken
på behållaren.
ABehållare
B"FULL"-strecket
C"LOW"-strecket
DKylarlock
5. Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska inte finns tillgänglig.6. Starta motorn och sätt på
luftkonditioneringen för att
kontrollera att kylfläktarna fungerar,
kontrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläktarna går igång när
luftkonditioneringen sätts på
omedelbart efter en kallstart.
Bekräfta att fläktarna är igång genom
att lyssna efter fläktljudet och
luftflödet. Starta och stäng av
luftkonditioneringen upprepade
gånger om det är svårt att kontrollera
detta. (Fläktarna fungerar eventuellt
inte i temperaturer under 0 grader.)
7. Om fläktarna inte är igång: Stanna
motorn omedelbart och kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Om fläktarna är igång: Låt närmaste
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
VARNING!
Vid kontroll under motorhuven på
din bil
Observera följande
säkerhetsanvisningar. Svåra skador,
t.ex. brännskador, kan annars uppstå.
• Öppna inte huven så länge ånga
pyser ut från under motorhuven.
Motorrummet kan vara mycket hett.
7.2 Åtgärder i en nödsituation
296

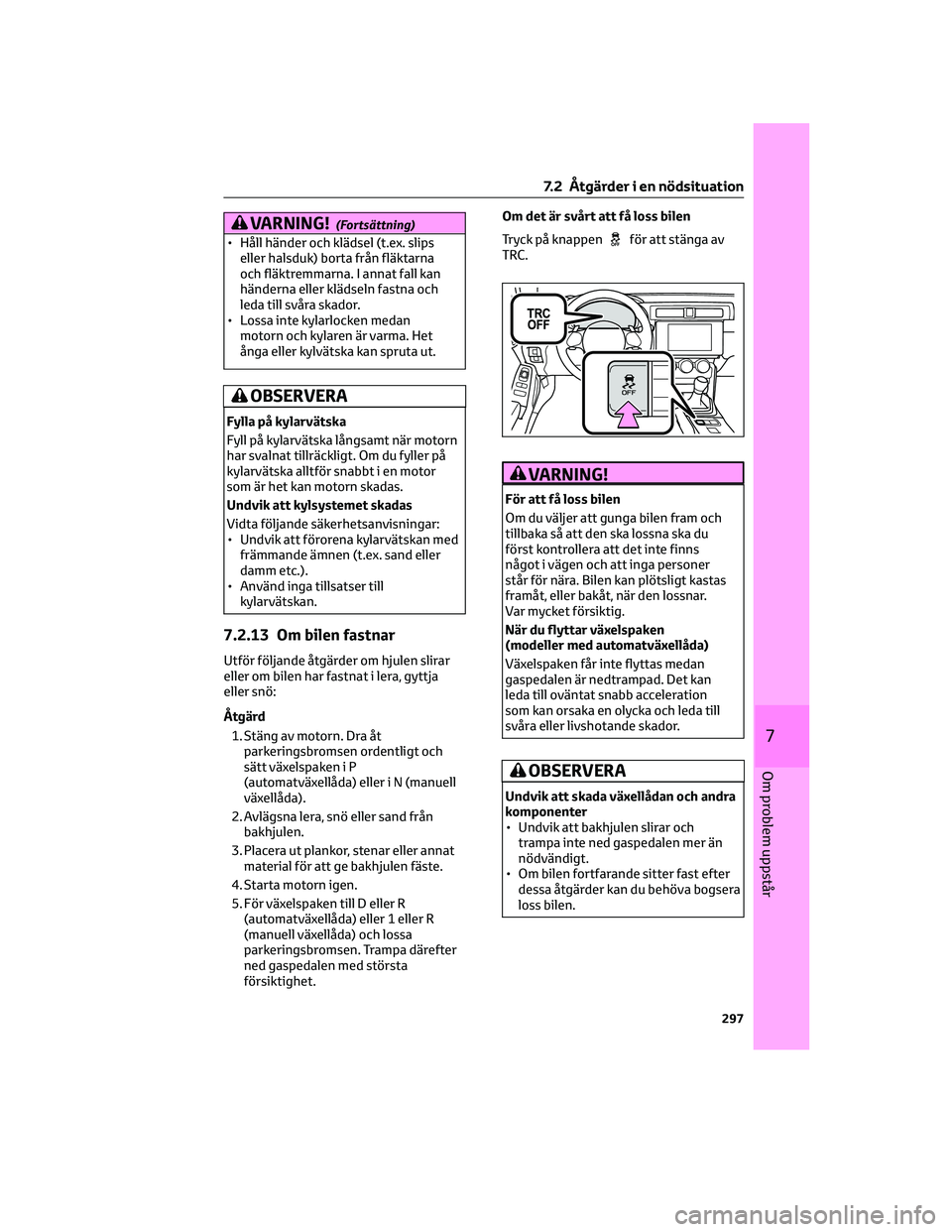

VARNING!(Fortsättning)
• Håll händer och klädsel (t.ex. slips
eller halsduk) borta från fläktarna
och fläktremmarna. I annat fall kan
händerna eller klädseln fastna och
leda till svåra skador.
• Lossa inte kylarlocken medan
motorn och kylaren är varma. Het
ånga eller kylvätska kan spruta ut.
OBSERVERA
Fylla på kylarvätska
Fyll på kylarvätska långsamt när motorn
har svalnat tillräckligt. Om du fyller på
kylarvätska alltför snabbt i en motor
som är het kan motorn skadas.
Undvik att kylsystemet skadas
Vidta följande säkerhetsanvisningar:
• Undvik att förorena kylarvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
• Använd inga tillsatser till
kylarvätskan.
7.2.13 Om bilen fastnar
Utför följande åtgärder om hjulen slirar
eller om bilen har fastnat i lera, gyttja
eller snö:
Åtgärd
1. Stäng av motorn. Dra åt
parkeringsbromsen ordentligt och
sätt växelspaken i P
(automatväxellåda) eller i N (manuell
växellåda).
2. Avlägsna lera, snö eller sand från
bakhjulen.
3. Placera ut plankor, stenar eller annat
material för att ge bakhjulen fäste.
4. Starta motorn igen.
5. För växelspaken till D eller R
(automatväxellåda) eller 1 eller R
(manuell växellåda) och lossa
parkeringsbromsen. Trampa därefter
ned gaspedalen med största
försiktighet.Om det är svårt att få loss bilen
Tryck på knappen
för att stänga av
TRC.
VARNING!
För att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar.
Var mycket försiktig.
När du flyttar växelspaken
(modeller med automatväxellåda)
Växelspaken får inte flyttas medan
gaspedalen är nedtrampad. Det kan
leda till oväntat snabb acceleration
som kan orsaka en olycka och leda till
svåra eller livshotande skador.
OBSERVERA
Undvik att skada växellådan och andra
komponenter
• Undvik att bakhjulen slirar och
trampa inte ned gaspedalen mer än
nödvändigt.
• Om bilen fortfarande sitter fast efter
dessa åtgärder kan du behöva bogsera
loss bilen.
7.2 Åtgärder i en nödsituation
297
7
Om problem uppstår

7.2 Åtgärder i en nödsituation
298

8.1 Specifikationer.............300
8.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......300
8.1.2 Bränsleinformation........306
8.2 Specialanpassning............307
8.2.1 Anpassningsbara funktioner. . . .307
Fordonsspecifikationer8
299

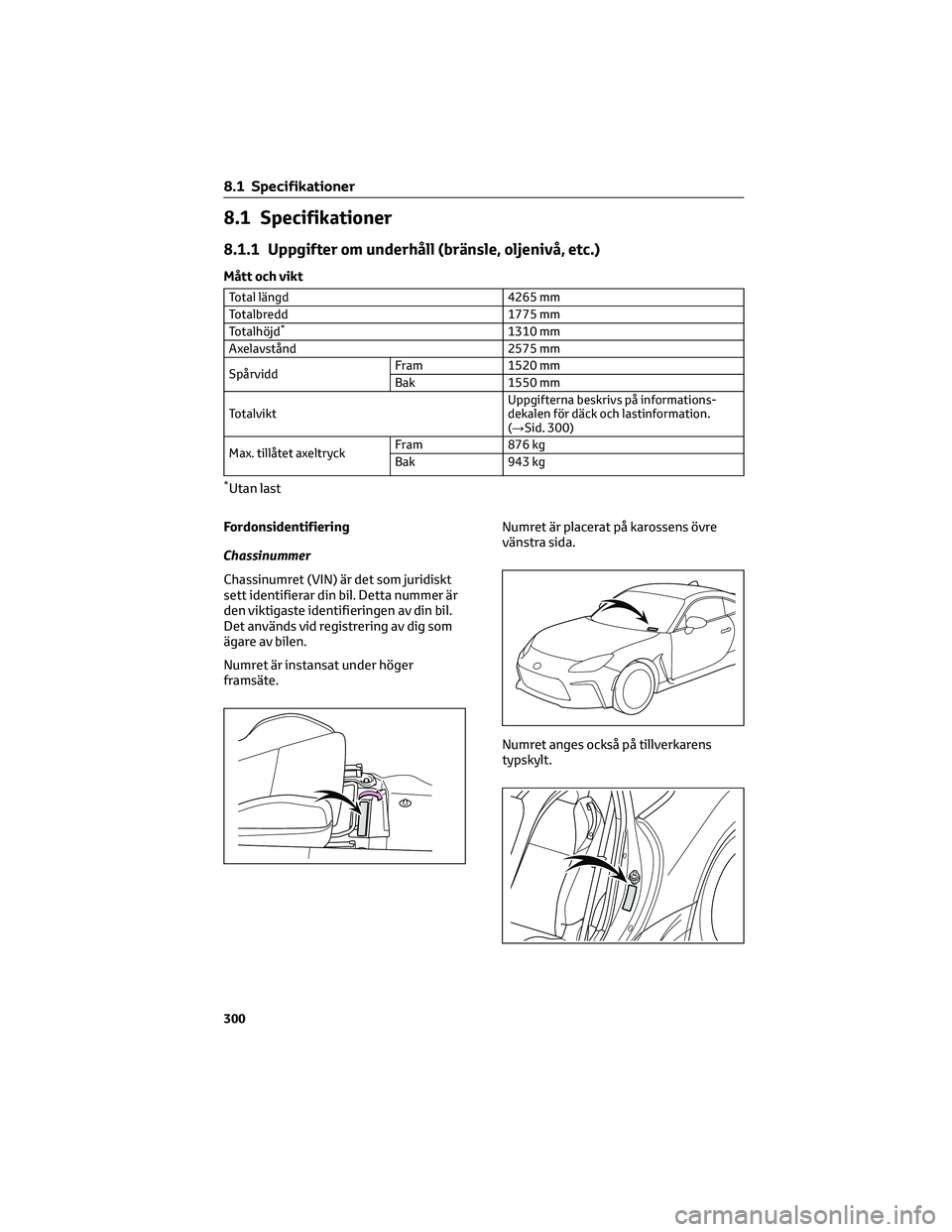

8.1 Specifikationer
8.1.1 Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Total längd 4265 mm
Totalbredd 1775 mm
Totalhöjd
*1310 mm
Axelavstånd 2575 mm
SpårviddFram 1520 mm
Bak 1550 mm
TotalviktUppgifterna beskrivs på informations-
dekalen för däck och lastinformation.
(→Sid. 300)
Max. tillåtet axeltryckFram 876 kg
Bak 943 kg
*Utan last
Fordonsidentifiering
Chassinummer
Chassinumret (VIN) är det som juridiskt
sett identifierar din bil. Detta nummer är
den viktigaste identifieringen av din bil.
Det används vid registrering av dig som
ägare av bilen.
Numret är instansat under höger
framsäte.Numret är placerat på karossens övre
vänstra sida.
Numret anges också på tillverkarens
typskylt.
8.1 Specifikationer
300

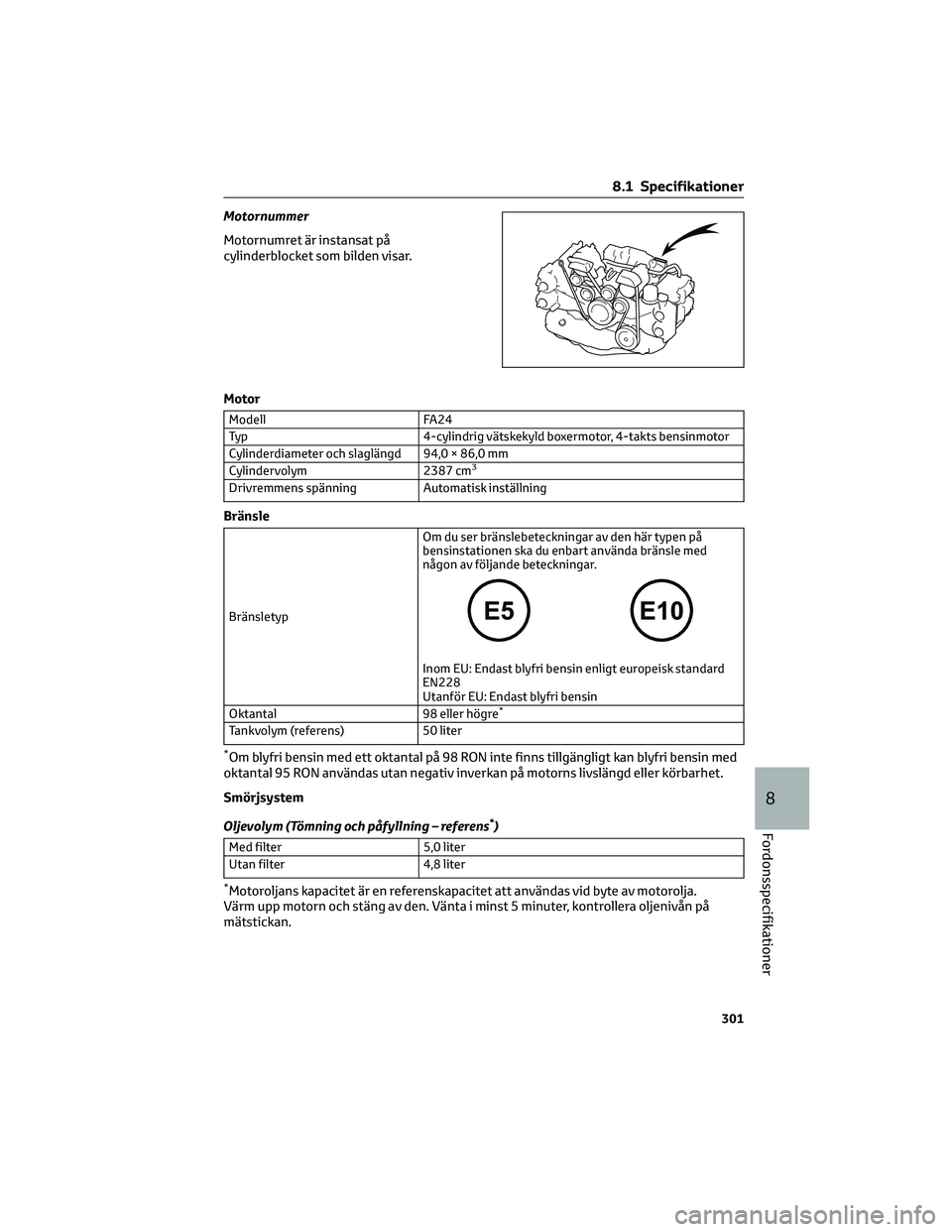

Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell FA24
Typ 4-cylindrig vätskekyld boxermotor, 4-takts bensinmotor
Cylinderdiameter och slaglängd 94,0 × 86,0 mm
Cylindervolym 2387 cm
3
Drivremmens spänning Automatisk inställning
Bränsle
BränsletypOm du ser bränslebeteckningar av den här typen på
bensinstationen ska du enbart använda bränsle med
någon av följande beteckningar.
Inom EU: Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU: Endast blyfri bensin
Oktantal 98 eller högre
*
Tankvolym (referens) 50 liter
*Om blyfri bensin med ett oktantal på 98 RON inte finns tillgängligt kan blyfri bensin med
oktantal 95 RON användas utan negativ inverkan på motorns livslängd eller körbarhet.
Smörjsystem
Oljevolym (Tömning och påfyllning – referens
*)
Med filter 5,0 liter
Utan filter 4,8 liter
*Motoroljans kapacitet är en referenskapacitet att användas vid byte av motorolja.
Värm upp motorn och stäng av den. Vänta i minst 5 minuter, kontrollera oljenivån på
mätstickan.
8.1 Specifikationer
301
8
Fordonsspecifikationer

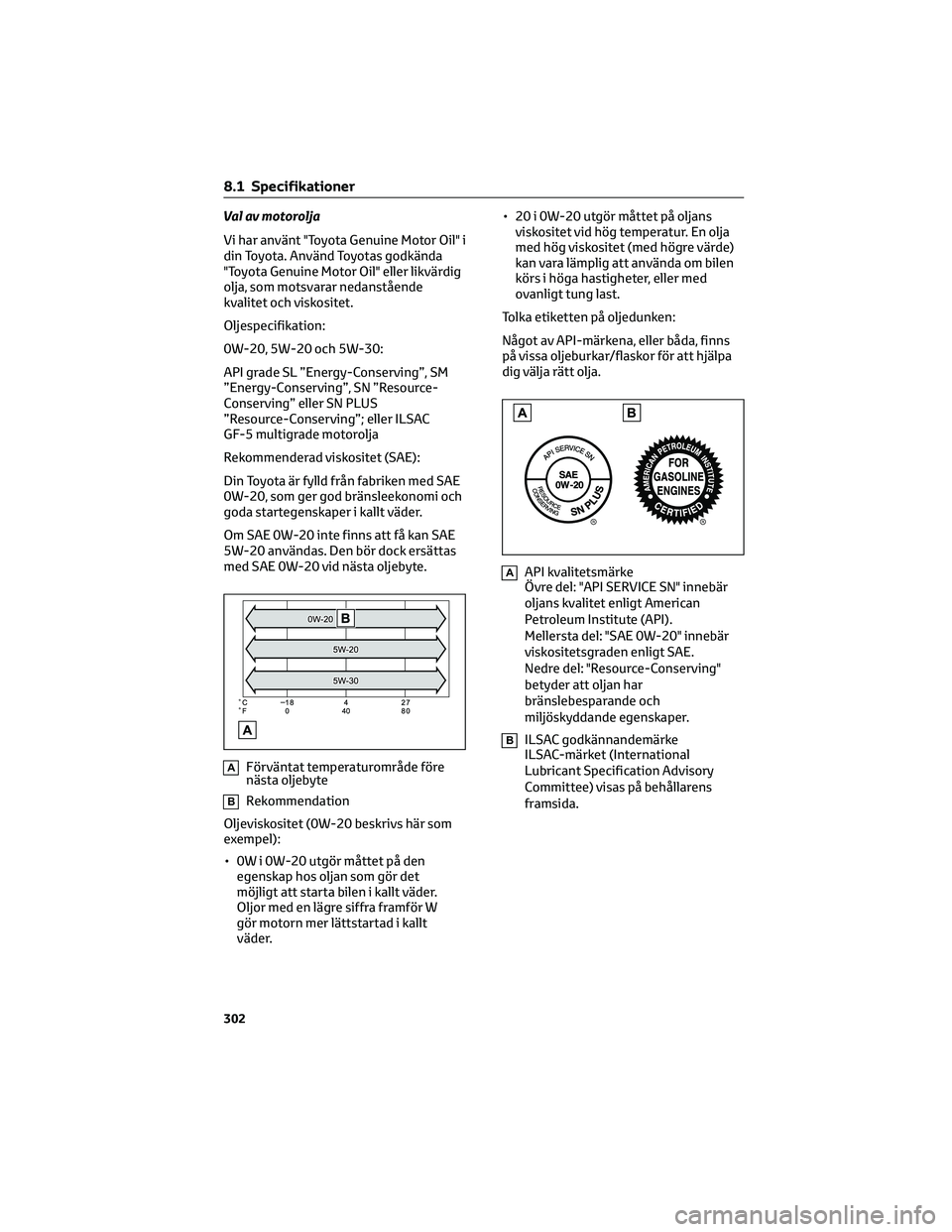

Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Använd Toyotas godkända
"Toyota Genuine Motor Oil" eller likvärdig
olja, som motsvarar nedanstående
kvalitet och viskositet.
Oljespecifikation:
0W-20, 5W-20 och 5W-30:
API grade SL ”Energy-Conserving”, SM
”Energy-Conserving”, SN ”Resource-
Conserving” eller SN PLUS
”Resource-Conserving”; eller ILSAC
GF-5 multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken med SAE
0W-20, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.
Om SAE 0W-20 inte finns att få kan SAE
5W-20 användas. Den bör dock ersättas
med SAE 0W-20 vid nästa oljebyte.
AFörväntat temperaturområde före
nästa oljebyte
BRekommendation
Oljeviskositet (0W-20 beskrivs här som
exempel):
• 0W i 0W-20 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.• 20 i 0W-20 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
AAPI kvalitetsmärke
Övre del: "API SERVICE SN" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-20" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
8.1 Specifikationer
302
