2022 CITROEN C5 AIRCROSS Libretti Di Uso E manutenzione (in Italian)

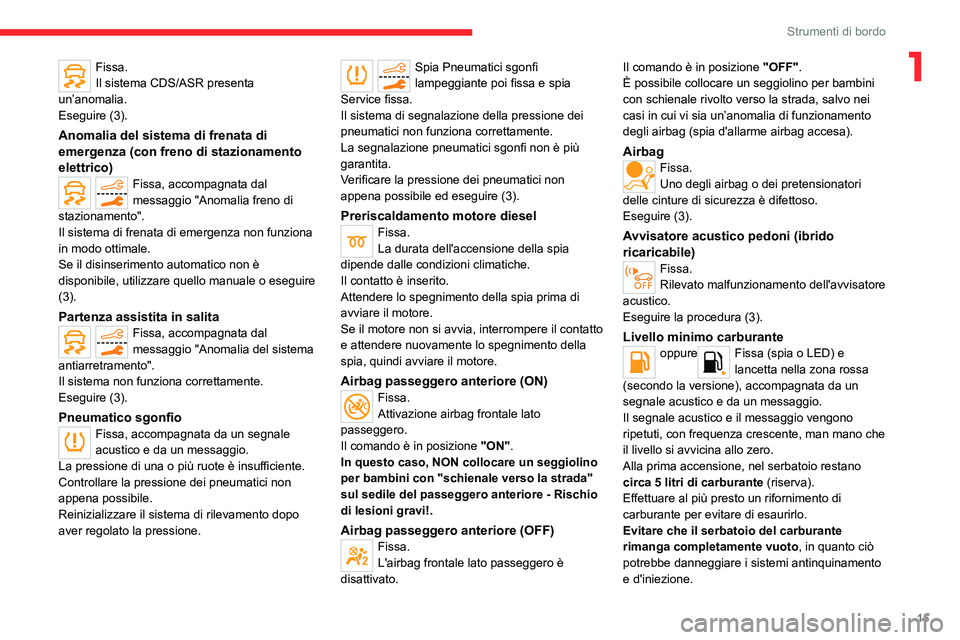

15
Strumenti di bordo
1Fissa.
Il sistema CDS/ASR presenta
un’anomalia.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Partenza assistita in salitaFissa, accompagnata dal
messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.
Eseguire (3).
Pneumatico sgonfio
Fissa, accompagnata da un segnale
acustico e da un messaggio.
La pressione di una o più ruote è insufficiente.
Controllare la pressione dei pneumatici non
appena possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Preriscaldamento motore dieselFissa.
La durata dell'accensione della spia
dipende dalle condizioni climatiche.
Il contatto è inserito.
Attendere lo spegnimento della spia prima di
avviare il motore.
Se il motore non si avvia, interrompere il contatto
e attendere nuovamente lo spegnimento della
spia, quindi avviare il motore.
Airbag passeggero anteriore (ON)Fissa.
Attivazione airbag frontale lato
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!.
Airbag passeggero anteriore (OFF)Fissa.
L'airbag frontale lato passeggero è
disattivato. Il comando è in posizione
"OFF".
È possibile collocare un seggiolino per bambini
con schienale rivolto verso la strada, salvo nei
casi in cui vi sia un’anomalia di funzionamento
degli airbag (spia d'allarme airbag accesa).
AirbagFissa.
Uno degli airbag o dei pretensionatori
delle cinture di sicurezza è difettoso.
Eseguire (3).
Avvisatore acustico pedoni (ibrido
ricaricabile)
Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Livello minimo carburanteoppureFissa (spia o LED) e
lancetta nella zona rossa
(secondo la versione), accompagnata da un
segnale acustico e da un messaggio.
Il segnale acustico e il messaggio vengono
ripetuti, con frequenza crescente, man mano che
il livello si avvicina allo zero.
Alla prima accensione, nel serbatoio restano
circa 5 litri di carburante (riserva).
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.

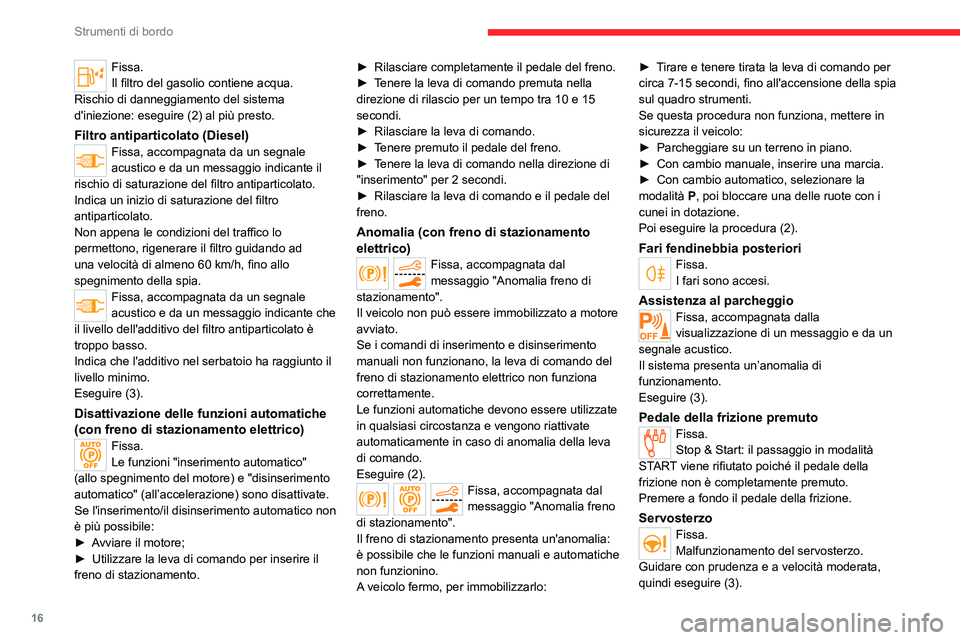

16
Strumenti di bordo
Fissa.
Il filtro del gasolio contiene acqua.
Rischio di danneggiamento del sistema
d'iniezione: eseguire (2) al più presto.
Filtro antiparticolato (Diesel)Fissa, accompagnata da un segnale
acustico e da un messaggio indicante il
rischio di saturazione del filtro antiparticolato.
Indica un inizio di saturazione del filtro
antiparticolato.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando ad
una velocità di almeno 60 km/h, fino allo
spegnimento della spia.
Fissa, accompagnata da un segnale
acustico e da un messaggio indicante che
il livello dell'additivo del filtro antiparticolato è
troppo basso.
Indica che l'additivo nel serbatoio ha raggiunto il
livello minimo.
Eseguire (3).
Disattivazione delle funzioni automatiche
(con freno di stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all’accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►

A

vviare il motore;
►

Utilizzare la leva di comando per inserire il
freno di stazionamento. ►


Rilasciare completamente il pedale del freno.
►

T
enere la leva di comando premuta nella
direzione di rilascio per un tempo tra 10 e 15
secondi.
►
Rilasciare la leva di comando.
►

T
enere premuto il pedale del freno.
►
T
enere la leva di comando nella direzione di
"inserimento" per 2 secondi.
►
Rilasciare la leva di comando e il pedale del
freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Fissa, accompagnata dal
messaggio "Anomalia freno
di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo: ►

T
irare e tenere tirata la leva di comando per
circa 7-15 secondi, fino all'accensione della spia
sul quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►
Parcheggiare su un terreno in piano.
►

Con cambio manuale, inserire una marcia.
►

Con cambio automatico, selezionare la
modalità

P
, poi bloccare una delle ruote con i
cunei in dotazione.
Poi eseguire la procedura (2).
Fari fendinebbia posterioriFissa.
I fari sono accesi.
Assistenza al parcheggioFissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Il sistema presenta un’anomalia di
funzionamento.
Eseguire (3).
Pedale della frizione premuto
Fissa.
Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
ServosterzoFissa.
Malfunzionamento del servosterzo.
Guidare con prudenza e a velocità moderata,
quindi eseguire (3).

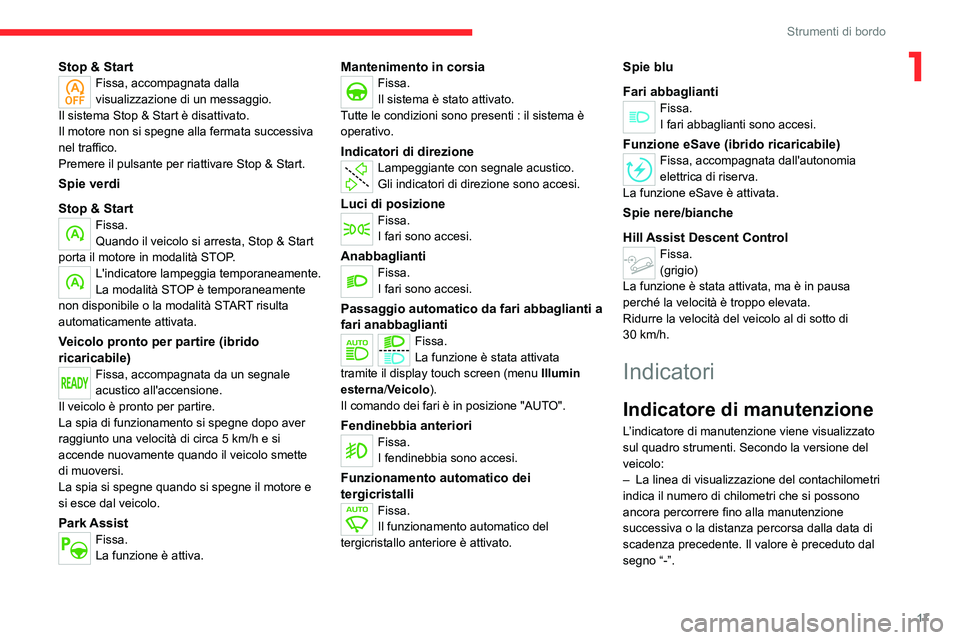

17
Strumenti di bordo
1Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è disattivato.
Il motore non si spegne alla fermata successiva
nel traffico.
Premere il pulsante per riattivare Stop & Start.
Spie verdi
Stop & Start
Fissa.
Quando il veicolo si arresta, Stop & Start
porta il motore in modalità STOP.
L'indicatore lampeggia temporaneamente.
La modalità STOP è temporaneamente
non disponibile o la modalità START risulta
automaticamente attivata.
Veicolo pronto per partire (ibrido
ricaricabile)
Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Park AssistFissa.
La funzione è attiva.
Mantenimento in corsiaFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
AnabbagliantiFissa.
I fari sono accesi.
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata
tramite il display touch screen (menu Illumin
esterna /Veicolo).
Il comando dei fari è in posizione "AUTO".
Fendinebbia anteriori
Fissa.
I fendinebbia sono accesi.
Funzionamento automatico dei
tergicristalli
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Spie blu
Fari abbaglianti
Fissa.
I fari abbaglianti sono accesi.
Funzione eSave (ibrido ricaricabile)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Spie nere/bianche
Hill Assist Descent Control
Fissa.
(grigio)
La funzione è stata attivata, ma è in pausa
perché la velocità è troppo elevata.
Ridurre la velocità del veicolo al di sotto di
30

km/h.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
–
La linea di visualizzazione del contachilometri
indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.

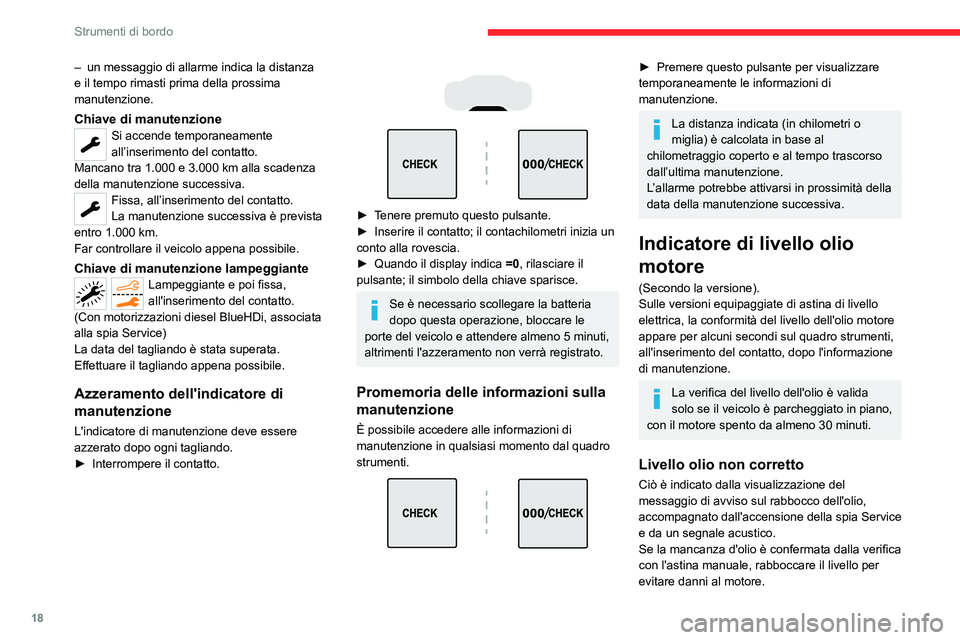

18
Strumenti di bordo
– un messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
►

Interrompere il contatto.




► Tenere premuto questo pulsante.
► Inserire il contatto; il contachilometri inizia un
conto alla rovescia.
►

Quando il display indica =0

, rilasciare il
pulsante; il simbolo della chiave sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Promemoria delle informazioni sulla
manutenzione
È possibile accedere alle informazioni di
manutenzione in qualsiasi momento dal quadro
strumenti.


► Premere questo pulsante per visualizzare
temporaneamente le informazioni di
manutenzione.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Indicatore di livello olio
motore
(Secondo la versione).
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio motore
appare per alcuni secondi sul quadro strumenti,
all'inserimento del contatto, dopo l'informazione
di manutenzione.
La verifica del livello dell'olio è valida
solo se il veicolo è parcheggiato in piano,
con il motore spento da almeno 30 minuti.
Livello olio non corretto
Ciò è indicato dalla visualizzazione del
messaggio di avviso sul rabbocco dell'olio,
accompagnato dall'accensione della spia Service
e da un segnale acustico.
Se la mancanza d'olio è confermata dalla verifica
con l'astina manuale, rabboccare il livello per
evitare danni al motore.

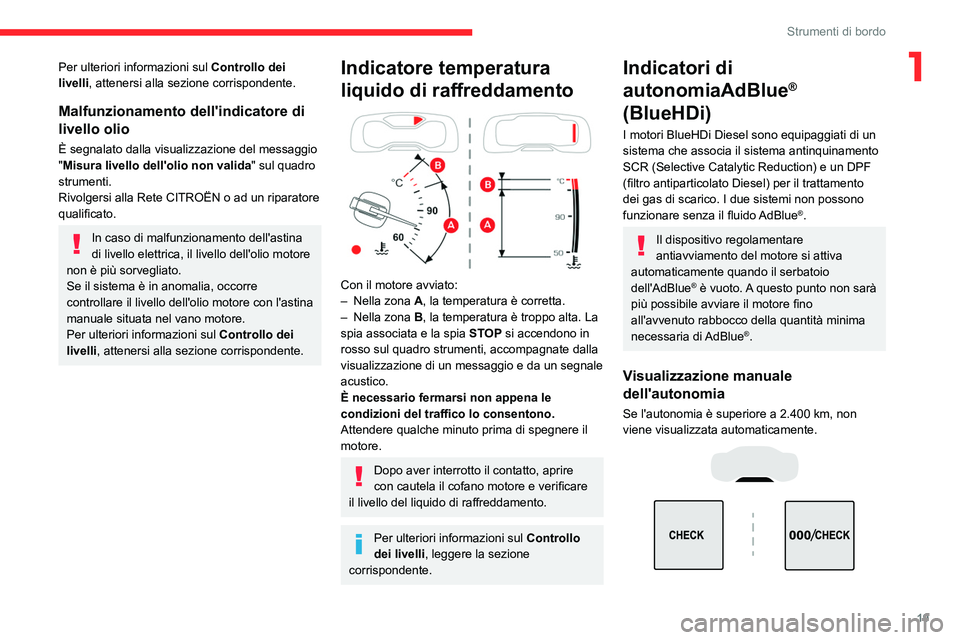

19
Strumenti di bordo
1Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Malfunzionamento dell'indicatore di
livello olio
È segnalato dalla visualizzazione del messaggio
"Misura livello dell'olio non valida " sul quadro
strumenti.
Rivolgersi alla Rete CITROËN o ad un riparatore
qualificato.
In caso di malfunzionamento dell'astina
di livello elettrica, il livello dell'olio motore
non è più sorvegliato.
Se il sistema è in anomalia, occorre
controllare il livello dell'olio motore con l'astina
manuale situata nel vano motore.
Per ulteriori informazioni sul Controllo dei
livelli , attenersi alla sezione corrispondente.
Indicatore temperatura
liquido di raffreddamento


Con il motore avviato:
–
Nella zona A
, la temperatura è corretta.
–

Nella zona B

, la temperatura è troppo alta. La
spia associata e la spia STOP si accendono in
rosso sul quadro strumenti, accompagnate dalla
visualizzazione di un messaggio e da un segnale
acustico.
È necessario fermarsi non appena le
condizioni del traffico lo consentono.
Attendere qualche minuto prima di spegnere il
motore.
Dopo aver interrotto il contatto, aprire
con cautela il cofano motore e verificare
il livello del liquido di raffreddamento.
Per ulteriori informazioni sul Controllo
dei livelli , leggere la sezione
corrispondente.
Indicatori di
autonomiaAdBlue
®
(BlueHDi)
I motori BlueHDi Diesel sono equipaggiati di un
sistema che associa il sistema antinquinamento
SCR (Selective Catalytic Reduction) e un DPF
(filtro antiparticolato Diesel) per il trattamento
dei gas di scarico. I due sistemi non possono
funzionare senza il fluido AdBlue
®.
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto. A questo punto non sarà
più possibile avviare il motore fino
all'avvenuto rabbocco della quantità minima
necessaria di AdBlue
®.
Visualizzazione manuale
dell'autonomia
Se l'autonomia è superiore a 2.400 km, non
viene visualizzata automaticamente.

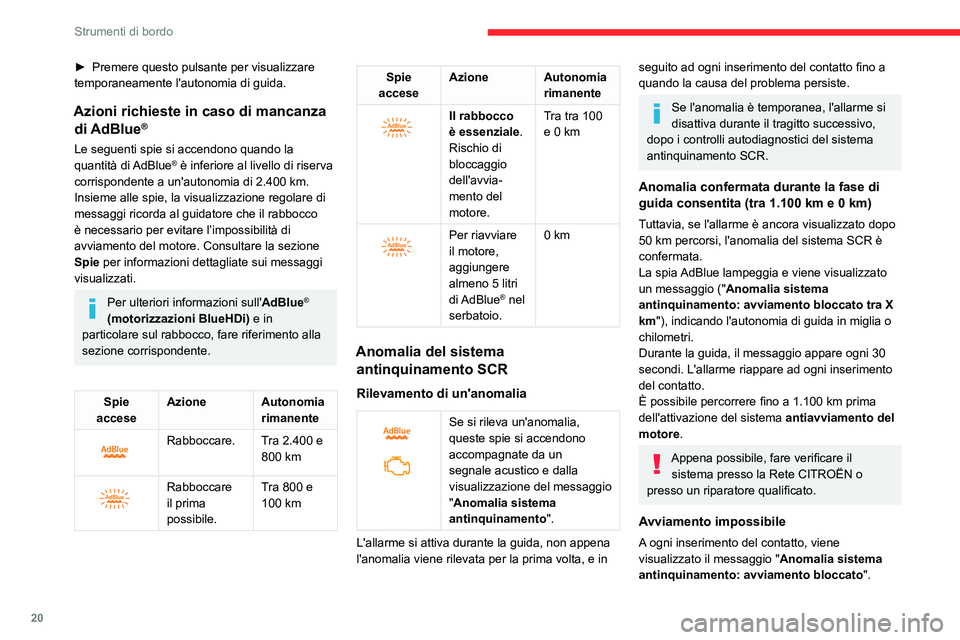

20
Strumenti di bordo
► Premere questo pulsante per visualizzare
temporaneamente l'autonomia di guida.
Azioni richieste in caso di mancanza di AdBlue®
Le seguenti spie si accendono quando la
quantità di AdBlue® è inferiore al livello di riserva
corrispondente a un'autonomia di 2.400 km.
Insieme alle spie, la visualizzazione regolare di
messaggi ricorda al guidatore che il rabbocco
è necessario per evitare l’impossibilità di
avviamento del motore. Consultare la sezione
Spie per informazioni dettagliate sui messaggi
visualizzati.
Per ulteriori informazioni sull' AdBlue®
(motorizzazioni BlueHDi) e in
particolare sul rabbocco, fare riferimento alla
sezione corrispondente.
Spie
accese Azione Autonomia
rimanente


Rabboccare. Tra 2.400 e 800 km


Rabboccare
il prima
possibile.Tra 800 e
100
km
Spie
accese Azione Autonomia
rimanente


Il rabbocco
è essenziale.
Rischio di
bloccaggio
dell'avvia-
mento del
motore.Tra tra 100
e 0
km


Per riavviare
il motore,
aggiungere
almeno 5 litri
di AdBlue
® nel
serbatoio. 0
km
Anomalia del sistema
antinquinamento SCR
Rilevamento di un'anomalia


Se si rileva un'anomalia,
queste spie si accendono
accompagnate da un
segnale acustico e dalla
visualizzazione del messaggio
"Anomalia sistema
antinquinamento ".
L'allarme si attiva durante la guida, non appena
l'anomalia viene rilevata per la prima volta, e in
seguito ad ogni inserimento del contatto fino a
quando la causa del problema persiste.
Se l'anomalia è temporanea, l'allarme si
disattiva durante il tragitto successivo,
dopo i controlli autodiagnostici del sistema
antinquinamento SCR.
Anomalia confermata durante la fase di
guida consentita (tra 1.100 km e 0 km)
Tuttavia, se l'allarme è ancora visualizzato dopo
50
km percorsi, l'anomalia del sistema SCR è
confermata.
La spia AdBlue lampeggia e viene visualizzato
un messaggio (" Anomalia sistema
antinquinamento: avviamento bloccato tra X
km"), indicando l'autonomia di guida in miglia o
chilometri.
Durante la guida, il messaggio appare ogni 30
secondi. L'allarme riappare ad ogni inserimento
del contatto.
È possibile percorrere fino a 1.100
km prima
dell'attivazione del sistema antiavviamento del
motore.
Appena possibile, fare verificare il sistema presso la Rete CITROËN o
presso un riparatore qualificato.
Avviamento impossibile
A ogni inserimento del contatto, viene
visualizzato il messaggio " Anomalia sistema
antinquinamento: avviamento bloccato ".

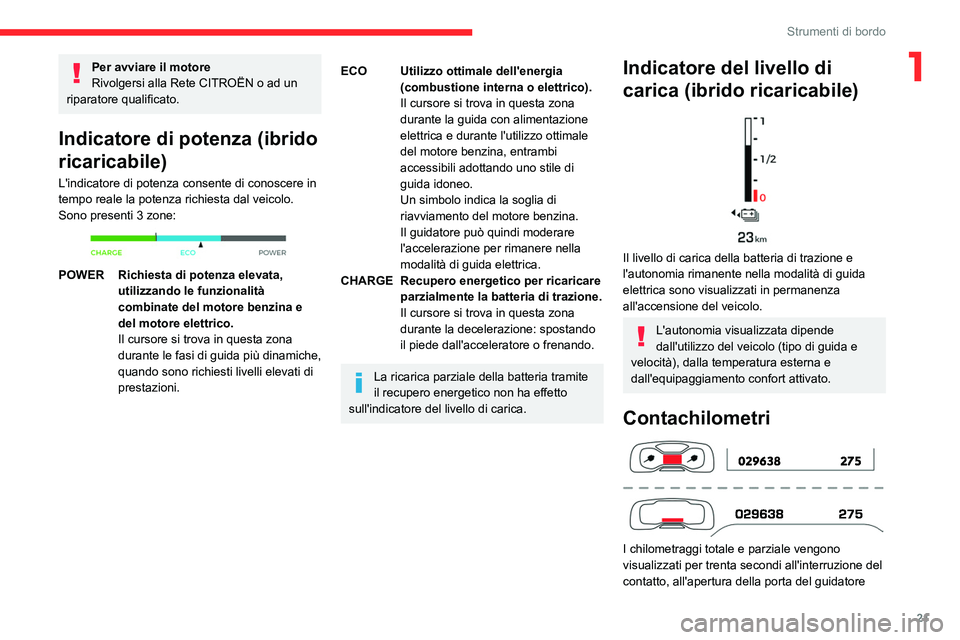

21
Strumenti di bordo
1Per avviare il motore
Rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.
Indicatore di potenza (ibrido
ricaricabile)
L'indicatore di potenza consente di conoscere in
tempo reale la potenza richiesta dal veicolo.
Sono presenti 3 zone:


POWER Richiesta di potenza elevata, utilizzando le funzionalità
combinate del motore benzina e
del motore elettrico.
Il cursore si trova in questa zona
durante le fasi di guida più dinamiche,
quando sono richiesti livelli elevati di
prestazioni.
ECO Utilizzo ottimale dell'energia (combustione interna o elettrico).
Il cursore si trova in questa zona
durante la guida con alimentazione
elettrica e durante l'utilizzo ottimale
del motore benzina, entrambi
accessibili adottando uno stile di
guida idoneo.
Un simbolo indica la soglia di
riavviamento del motore benzina.
Il guidatore può quindi moderare
l'accelerazione per rimanere nella
modalità di guida elettrica.
CHARGE Recupero energetico per ricaricare parzialmente la batteria di trazione.
Il cursore si trova in questa zona
durante la decelerazione: spostando
il piede dall'acceleratore o frenando.
La ricarica parziale della batteria tramite
il recupero energetico non ha effetto
sull'indicatore del livello di carica.
Indicatore del livello di
carica (ibrido ricaricabile)


Il livello di carica della batteria di trazione e
l'autonomia rimanente nella modalità di guida
elettrica sono visualizzati in permanenza
all'accensione del veicolo.
L'autonomia visualizzata dipende
dall'utilizzo del veicolo (tipo di guida e
velocità), dalla temperatura esterna e
dall'equipaggiamento confort attivato.
Contachilometri

I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore

22
Strumenti di bordo
e quando si bloccano o sbloccano le porte del
veicolo.
Durante i viaggi all'estero potrebbe
rendersi necessario modificare l'unità di
misura delle distanze e della velocità: I valori
relativi alla distanza e alla velocità devono
essere espressi nell'unità ufficiale del Paese
in cui si sta viaggiando (km o miglia). La
modifica alle unità si effettua mediante il
menu di configurazione del display, a veicolo
fermo.
Contachilometri totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall'ultimo
azzeramento da parte del guidatore.




Azzeramento del contachilometri parziale
► A contatto inserito, premere il tasto fino alla
comparsa degli zeri.
Test manuale nel quadro strumenti
Questa funzione permette, in qualsiasi istante,
di verificare alcuni indicatori e di visualizzare
l'elenco degli allarmi.




► A motore avviato, premere brevemente
questo pulsante.
Sul quadro strumenti sono visualizzate le
seguenti informazioni:
–
Livello dell'olio motore.
–


Manutenzione successiva.
–


Autonomia di guida associata all'

AdBlue® e al
sistema SCR (BlueHDi Diesel).
–

Controllo della pressione dei pneumatici.
–


Allarmi in corso.
Queste informazioni appaiono
automaticamente anche ad ogni
inserimento del contatto.
Reostato d'illuminazione
Questo sistema permette di adattare
manualmente l'intensità luminosa del posto di
guida in funzione della luminosità esterna.
Con pulsanti



Con i fari accesi, premere il tasto A per
aumentare l'intensità dell'illuminazione o il tasto
B per ridurla.
Rilasciare il tasto nel momento in cui si ottiene il
livello di intensità desiderato.
Con CITROËN Connect
Radio
► Premere questo pulsante per
selezionare il menu Impostazioni.
► Selezionare "Luminosità".
► Regolare la luminosità premendo i
tasti freccia o spostando il cursore.
Le impostazioni vengono applicate
immediatamente.
