2022 CITROEN C5 AIRCROSS Libretti Di Uso E manutenzione (in Italian)

135
Guida
6sorpasso, senza però superare la velocità
impostata.
Alcuni veicoli presenti sulla strada potrebbero non essere visti o rilevati
correttamente dalla telecamera e/o dal radar
(ad esempio, camion), causando una
valutazione errata delle distanze e una
gestione inappropriata dell'accelerazione o
della frenata.
Comandi al volante
1. ON (posizione CRUISE)/OFF (posizione 0)
2. Attivazione del regolatore di velocità alla
velocità attuale del veicolo/diminuzione della
velocità impostata
3. Attivazione del regolatore di velocità alla
velocità attuale del veicolo/aumento della
velocità impostata 4.
Messa in pausa/ripresa del regolatore di
velocità alla velocità precedentemente
memorizzata
Conferma del riavviamento del veicolo dopo
l'arresto automatico (versioni con la funzione
Stop & Go)
5. Utilizzo della velocità suggerita dalla funzione
Riconoscimento dei cartelli stradali (display
MEM)
6. Visualizzazione e regolazione
dell'impostazione della distanza dal veicolo
che precede
Utilizzo
Attivazione del sistema (pausa)
► A motore avviato, ruotare la ghiera 1 verso
il basso in posizione CRUISE. Il regolatore di
velocità è pronto per funzionare (visualizzazione
di colore grigio).
Accensione del regolatore di velocità e
impostazione della velocità
Con cambio manuale, la velocità del veicolo
deve essere compresa tra 30 e 180 km/h.
Con cambio automatico EAT6, la velocità deve
essere compresa tra 2 e 180
km/h.
Con cambio automatico EAT8, la velocità deve
essere compresa tra 0 e 180
km/h.
►

Premere il pulsante 2

o 3: la velocità
attuale del veicolo diventa la velocità impostata
(minimo 30
km/h) e il regolatore di velocità entra
immediatamente in funzione (visualizzazione
verde).
►
Premere il pulsante 3

per aumentare o 2 per
diminuire la velocità impostata (con incrementi/
decrementi di 5
km/h tenendolo premuto).
Tenendo premuto il pulsante 2 o 3 si
effettua una modifica rapida della
velocità del veicolo.
Messa in pausa/riattivazione del regolatore
di velocità
► Premere 4 o premere il pedale del freno.
Per mettere in pausa il regolatore di velocità, è
anche possibile: •

passare dalla modalità D

alla modalità N;
•

premere il pedale della frizione per oltre 10
secondi;
•


premere il comando del freno di
stazionamento elettrico;
►


premere il pulsante 4

per riattivare il
regolatore di velocità. Il regolatore di velocità può
essere messo in pausa automaticamente: •

quando la velocità del veicolo supera i
30

km/h con cambio manuale;
•

quando la velocità del motore è inferiore a
1.1

10 giri/min con cambio manuale;
•

attivando il sistema ESC.
Con cambio EA

T6, in seguito a una frenata che
ha provocato l'arresto completo del veicolo, il
sistema immobilizza il veicolo e il regolatore di
velocità viene messo in pausa. Il guidatore deve
premere il pedale dell'acceleratore per partire

136
Guida

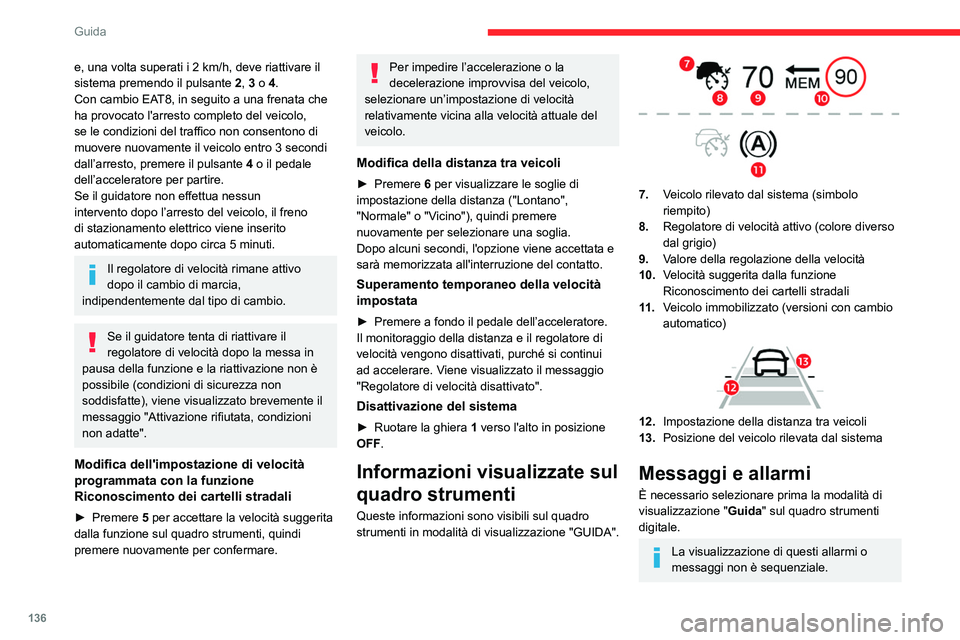

e, una volta superati i 2 km/h, deve riattivare il
sistema premendo il pulsante 2
, 3 o 4.
Con cambio EAT8, in seguito a una frenata che
ha provocato l'arresto completo del veicolo,
se le condizioni del traffico non consentono di
muovere nuovamente il veicolo entro 3
secondi
dall’arresto, premere il pulsante 4 o il pedale
dell’acceleratore per partire.
Se il guidatore non effettua nessun
intervento dopo l’arresto del veicolo, il freno
di stazionamento elettrico viene inserito
automaticamente dopo circa 5 minuti.
Il regolatore di velocità rimane attivo
dopo il cambio di marcia,
indipendentemente dal tipo di cambio.
Se il guidatore tenta di riattivare il
regolatore di velocità dopo la messa in
pausa della funzione e la riattivazione non è
possibile (condizioni di sicurezza non
soddisfatte), viene visualizzato brevemente il
messaggio "Attivazione rifiutata, condizioni
non adatte".
Modifica dell'impostazione di velocità
programmata con la funzione
Riconoscimento dei cartelli stradali
► Premere 5 per accettare la velocità suggerita
dalla funzione sul quadro strumenti, quindi
premere nuovamente per confermare.
Per impedire l’accelerazione o la
decelerazione improvvisa del veicolo,
selezionare un’impostazione di velocità
relativamente vicina alla velocità attuale del
veicolo.
Modifica della distanza tra veicoli
► Premere 6 per visualizzare le soglie di
impostazione della distanza ("Lontano",
"Normale" o "Vicino"), quindi premere
nuovamente per selezionare una soglia.
Dopo alcuni secondi, l'opzione viene accettata e
sarà memorizzata all'interruzione del contatto.
Superamento temporaneo della velocità
impostata
► Premere a fondo il pedale dell’acceleratore.
Il monitoraggio della distanza e il regolatore di
velocità vengono disattivati, purché si continui
ad accelerare. V
iene visualizzato il messaggio
"Regolatore di velocità disattivato".
Disattivazione del sistema
► Ruotare la ghiera 1 verso l'alto in posizione
OFF.
Informazioni visualizzate sul
quadro strumenti
Queste informazioni sono visibili sul quadro
strumenti in modalità di visualizzazione "GUIDA".


7. Veicolo rilevato dal sistema (simbolo
riempito)
8. Regolatore di velocità attivo (colore diverso
dal grigio)
9. Valore della regolazione della velocità
10. Velocità suggerita dalla funzione
Riconoscimento dei cartelli stradali
11 . Veicolo immobilizzato (versioni con cambio
automatico)


12.Impostazione della distanza tra veicoli
13. Posizione del veicolo rilevata dal sistema
Messaggi e allarmi
È necessario selezionare prima la modalità di
visualizzazione " Guida" sul quadro strumenti
digitale.
La visualizzazione di questi allarmi o
messaggi non è sequenziale.

137
Guida

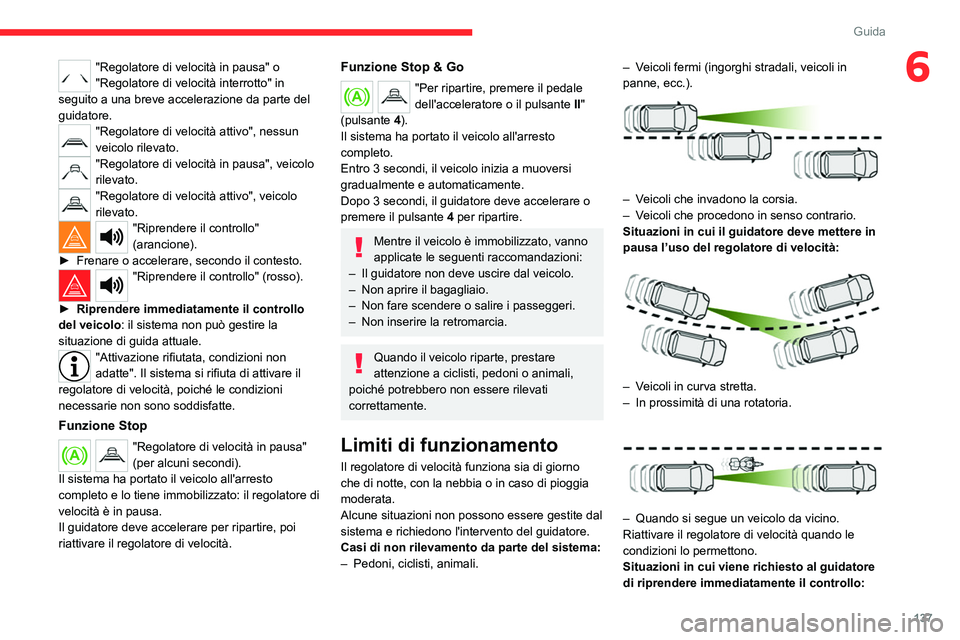

6"Regolatore di velocità in pausa" o
"Regolatore di velocità interrotto" in
seguito a una breve accelerazione da parte del
guidatore.
"Regolatore di velocità attivo", nessun
veicolo rilevato.
"Regolatore di velocità in pausa", veicolo
rilevato.
"Regolatore di velocità attivo", veicolo
rilevato.
"Riprendere il controllo"
(arancione).
►

Frenare o accelerare, secondo il contesto.
"Riprendere il controllo" (rosso).
►

Riprendere immediatamente il controllo
del veicolo : il sistema non può gestire la
situazione di guida attuale.
"Attivazione rifiutata, condizioni non
adatte". Il sistema si rifiuta di attivare il
regolatore di velocità, poiché le condizioni
necessarie non sono soddisfatte.
Funzione Stop
"Regolatore di velocità in pausa"
(per alcuni secondi).
Il sistema ha portato il veicolo all'arresto
completo e lo tiene immobilizzato: il regolatore di
velocità è in pausa.
Il guidatore deve accelerare per ripartire, poi
riattivare il regolatore di velocità.
Funzione Stop & Go
"Per ripartire, premere il pedale
dell'acceleratore o il pulsante II "
(pulsante 4).
Il sistema ha portato il veicolo all'arresto
completo.
Entro 3 secondi, il veicolo inizia a muoversi
gradualmente e automaticamente.
Dopo 3 secondi, il guidatore deve accelerare o
premere il pulsante 4 per ripartire.
Mentre il veicolo è immobilizzato, vanno
applicate le seguenti raccomandazioni:
–

Il guidatore non deve uscire dal veicolo.
–


Non aprire il bagagliaio.
–


Non fare scendere o salire i passeggeri.
–


Non inserire la retromarcia.
Quando il veicolo riparte, prestare
attenzione a ciclisti, pedoni o animali,
poiché potrebbero non essere rilevati
correttamente.
Limiti di funzionamento
Il regolatore di velocità funziona sia di giorno
che di notte, con la nebbia o in caso di pioggia
moderata.
Alcune situazioni non possono essere gestite dal
sistema e richiedono l'intervento del guidatore.
Casi di non rilevamento da parte del sistema:
–

Pedoni, ciclisti, animali. –


V
eicoli fermi (ingorghi stradali, veicoli in
panne, ecc.).


– Veicoli che invadono la corsia.
– V eicoli che procedono in senso contrario.
Situazioni in cui il guidatore deve mettere in
pausa l’uso del regolatore di velocità:


– Veicoli in curva stretta.
– In prossimità di una rotatoria.

– Quando si segue un veicolo da vicino.
Riattivare il regolatore di velocità quando le
condizioni lo permettono.
Situazioni in cui viene richiesto al guidatore
di riprendere immediatamente il controllo:

138
Guida

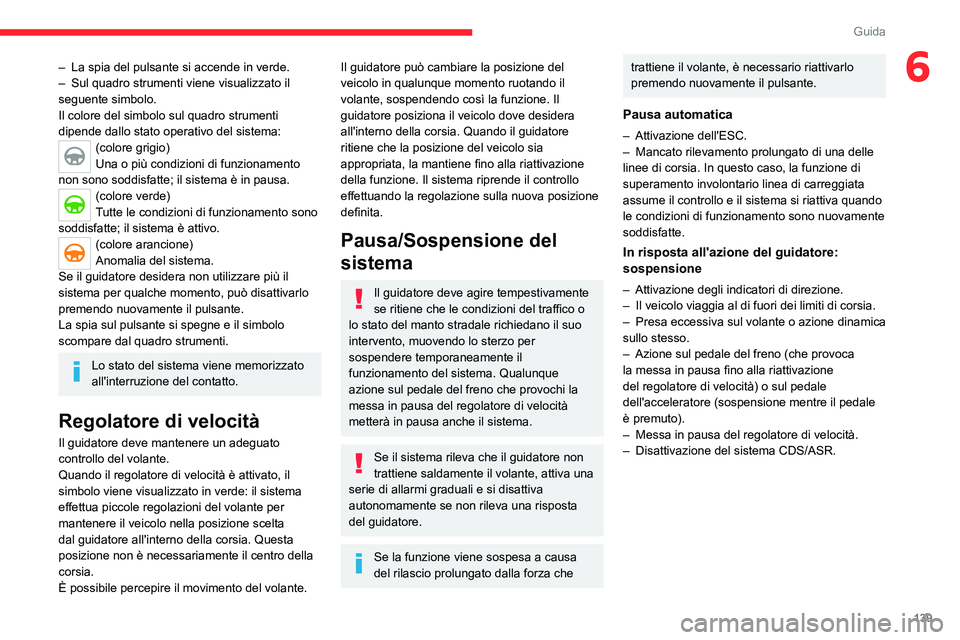

– La spia del pulsante si accende in verde.
– Sul quadro strumenti viene visualizzato il
seguente simbolo.
Il colore del simbolo sul quadro strumenti
dipende dallo stato operativo del sistema:
(colore grigio)
Una o più condizioni di funzionamento
non sono soddisfatte; il sistema è in pausa.
(colore verde)
Tutte le condizioni di funzionamento sono
soddisfatte; il sistema è attivo.
(colore arancione)
Anomalia del sistema.
Se il guidatore desidera non utilizzare più il
sistema per qualche momento, può disattivarlo
premendo nuovamente il pulsante.
La spia sul pulsante si spegne e il simbolo
scompare dal quadro strumenti.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.
Regolatore di velocità
Il guidatore deve mantenere un adeguato
controllo del volante.
Quando il regolatore di velocità è attivato, il
simbolo viene visualizzato in verde: il sistema
effettua piccole regolazioni del volante per
mantenere il veicolo nella posizione scelta
dal guidatore all'interno della corsia. Questa
posizione non è necessariamente il centro della
corsia.
È possibile percepire il movimento del volante.

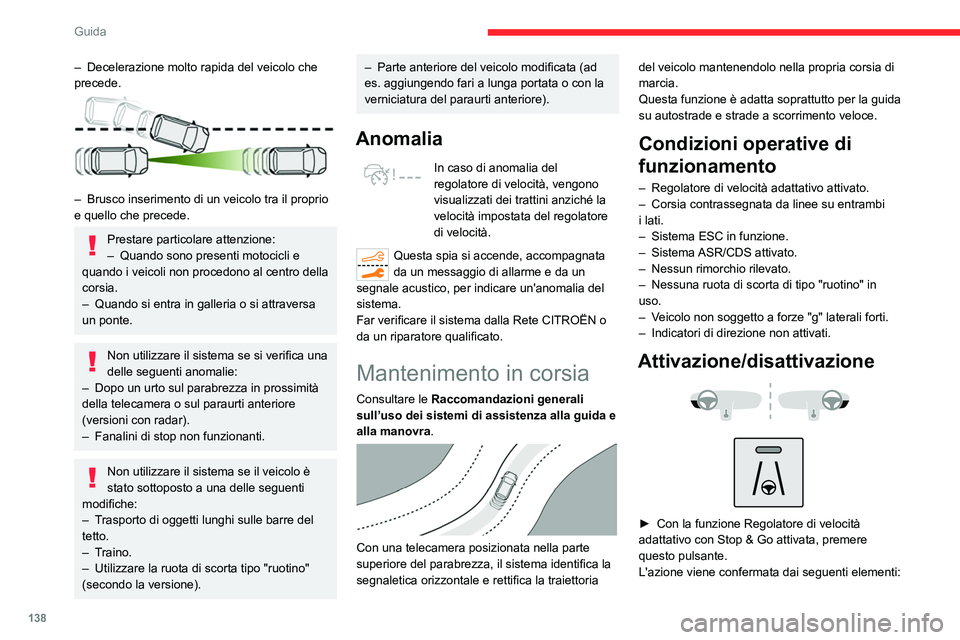

– Decelerazione molto rapida del veicolo che
precede.


– Brusco inserimento di un veicolo tra il proprio
e quello che precede.
Prestare particolare attenzione:
– Quando sono presenti motocicli e
quando i veicoli non procedono al centro della
corsia.
–

Quando si entra in galleria o si attraversa
un ponte.
Non utilizzare il sistema se si verifica una
delle seguenti anomalie:
–

Dopo un urto sul parabrezza in prossimità
della telecamera o sul paraurti anteriore
(versioni con radar).
–


Fanalini di stop non funzionanti.
Non utilizzare il sistema se il veicolo è
stato sottoposto a una delle seguenti
modifiche:
–

T

rasporto di oggetti lunghi sulle barre del
tetto.
–

Traino.
–

Utilizzare la ruota di scorta tipo "ruotino"
(secondo la versione).
– Parte anteriore del veicolo modificata (ad
es. aggiungendo fari a lunga portata o con la
verniciatura del paraurti anteriore).
Anomalia
In caso di anomalia del
regolatore di velocità, vengono
visualizzati dei trattini anziché la
velocità impostata del regolatore
di velocità.
Questa spia si accende, accompagnata
da un messaggio di allarme e da un
segnale acustico, per indicare un'anomalia del
sistema.
Far verificare il sistema dalla Rete CITROËN o
da un riparatore qualificato.
Mantenimento in corsia
Consultare le Raccomandazioni generali
sull’uso dei sistemi di assistenza alla guida e
alla manovra.


Con una telecamera posizionata nella parte
superiore del parabrezza, il sistema identifica la
segnaletica orizzontale e rettifica la traiettoria del veicolo mantenendolo nella propria corsia di
marcia.
Questa funzione è adatta soprattutto per la guida
su autostrade e strade a scorrimento veloce.
Condizioni operative di
funzionamento
– Regolatore di velocità adattativo attivato.
– Corsia contrassegnata da linee su entrambi
i lati.
–

Sistema ESC in funzione.
–


Sistema ASR/CDS
attivato.
–

Nessun rimorchio rilevato.
–


Nessuna ruota di scorta di tipo "ruotino" in
uso.
–


V
eicolo non soggetto a forze "g" laterali forti.
–

Indicatori di direzione non attivati.
Attivazione/disattivazione



► Con la funzione Regolatore di velocità
adattativo con Stop & Go attivata, premere
questo pulsante.
L'azione viene confermata dai seguenti elementi:

139
Guida
6– La spia del pulsante si accende in verde.
– Sul quadro strumenti viene visualizzato il
seguente simbolo.
Il colore del simbolo sul quadro strumenti
dipende dallo stato operativo del sistema:
(colore grigio)
Una o più condizioni di funzionamento
non sono soddisfatte; il sistema è in pausa.
(colore verde)
Tutte le condizioni di funzionamento sono
soddisfatte; il sistema è attivo.
(colore arancione)
Anomalia del sistema.
Se il guidatore desidera non utilizzare più il
sistema per qualche momento, può disattivarlo
premendo nuovamente il pulsante.
La spia sul pulsante si spegne e il simbolo
scompare dal quadro strumenti.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.
Regolatore di velocità
Il guidatore deve mantenere un adeguato
controllo del volante.
Quando il regolatore di velocità è attivato, il
simbolo viene visualizzato in verde: il sistema
effettua piccole regolazioni del volante per
mantenere il veicolo nella posizione scelta
dal guidatore all'interno della corsia. Questa
posizione non è necessariamente il centro della
corsia.
È possibile percepire il movimento del volante.
Il guidatore può cambiare la posizione del
veicolo in qualunque momento ruotando il
volante, sospendendo così la funzione. Il
guidatore posiziona il veicolo dove desidera
all'interno della corsia. Quando il guidatore
ritiene che la posizione del veicolo sia
appropriata, la mantiene fino alla riattivazione
della funzione. Il sistema riprende il controllo
effettuando la regolazione sulla nuova posizione
definita.
Pausa/Sospensione del
sistema
Il guidatore deve agire tempestivamente
se ritiene che le condizioni del traffico o
lo stato del manto stradale richiedano il suo
intervento, muovendo lo sterzo per
sospendere temporaneamente il
funzionamento del sistema. Qualunque
azione sul pedale del freno che provochi la
messa in pausa del regolatore di velocità
metterà in pausa anche il sistema.
Se il sistema rileva che il guidatore non
trattiene saldamente il volante, attiva una
serie di allarmi graduali e si disattiva
autonomamente se non rileva una risposta
del guidatore.
Se la funzione viene sospesa a causa
del rilascio prolungato dalla forza che
trattiene il volante, è necessario riattivarlo
premendo nuovamente il pulsante.
Pausa automatica
– Attivazione dell'ESC.
– Mancato rilevamento prolungato di una delle
linee di corsia. In questo caso, la funzione di
superamento involontario linea di carreggiata
assume il controllo e il sistema si riattiva quando
le condizioni di funzionamento sono nuovamente
soddisfatte.
In risposta all'azione del guidatore:
sospensione
– Attivazione degli indicatori di direzione.
– Il veicolo viaggia al di fuori dei limiti di corsia.
–

Presa eccessiva sul volante o azione
dinamica
sullo stesso.
–

Azione sul pedale del freno (che provoca
la messa in pausa fino alla riattivazione
del regolatore di velocità) o sul pedale
dell'acceleratore (sospensione mentre il pedale
è premuto).
–


Messa in pausa del regolatore di velocità.
–


Disattivazione del sistema CDS/ASR.

140
Guida
Limiti di funzionamento
Il sistema di mantenimento in corsia
potrebbe emettere un allarme se il
veicolo viaggia in una lunga corsia dritta su
un manto stradale soffice, anche se il
guidatore dimostra un'adeguata padronanza
del volante.
Il sistema potrebbe non funzionare o causare
correzioni inadatte della posizione del volante
nelle seguenti situazioni:

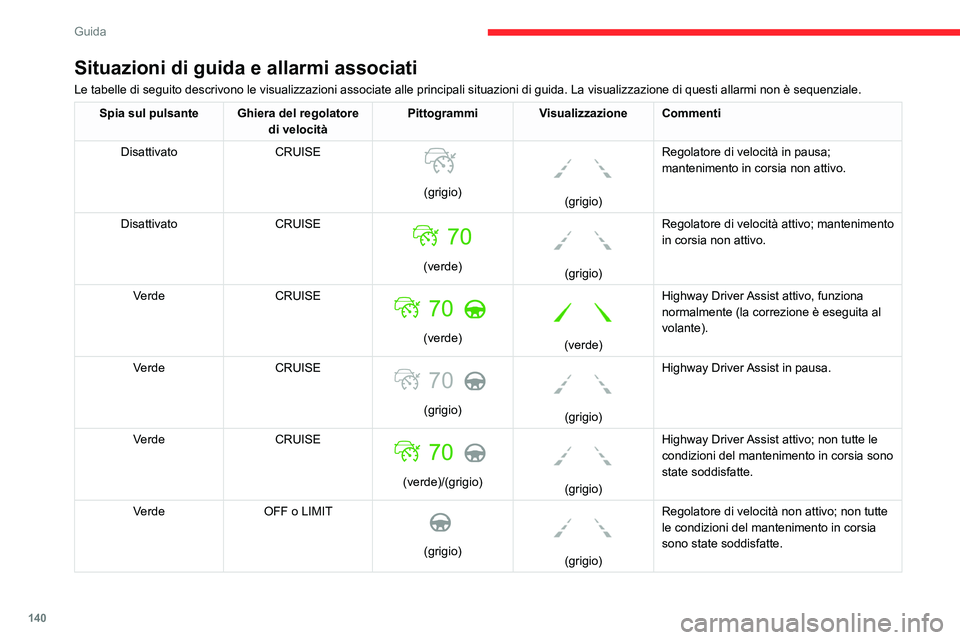

Situazioni di guida e allarmi associati
Le tabelle di seguito descrivono le visualizzazioni associate alle princ\
ipali situazioni di guida. La visualizzazione di questi allarmi non è\
sequenziale.
Spia sul pulsante Ghiera del regolatore di velocitàPittogrammi
Visualizzazione Commenti
Disattivato CRUISE


(grigio)


(grigio)Regolatore di velocità in pausa;
mantenimento in corsia non attivo.
Disattivato CRUISE

(verde)


(grigio)Regolatore di velocità attivo; mantenimento
in corsia non attivo.
Verde CRUISE

(verde)


(verde)Highway Driver Assist attivo, funziona
normalmente (la correzione è eseguita al
volante).
Verde CRUISE
70
(grigio)


(grigio)Highway Driver Assist in pausa.
Verde CRUISE

(verde)/(grigio)


(grigio)Highway Driver Assist attivo; non tutte le
condizioni del mantenimento in corsia sono
state soddisfatte.
Verde OFF o LIMIT

(grigio)


(grigio)Regolatore di velocità non attivo; non tutte
le condizioni del mantenimento in corsia
sono state soddisfatte.

141
Guida

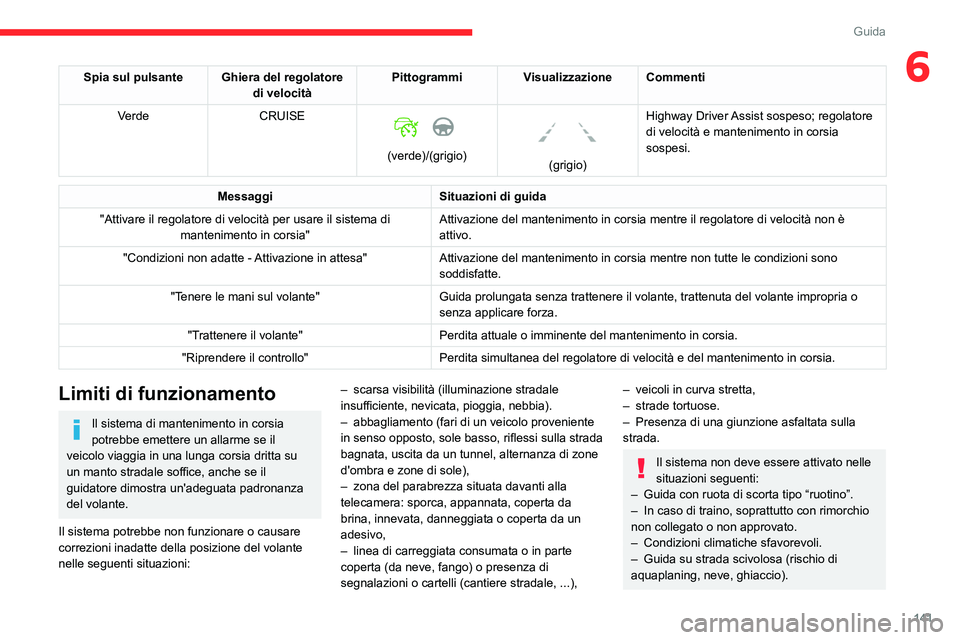

6Spia sul pulsante Ghiera del regolatore di velocitàPittogrammi
Visualizzazione Commenti
Verde CRUISE


(verde)/(grigio)


(grigio)Highway Driver Assist sospeso; regolatore
di velocità e mantenimento in corsia
sospesi.
Messaggi
Situazioni di guida
"Attivare il regolatore di velocità per usare il sistema di mantenimento in corsia" Attivazione del mantenimento in corsia mentre il regolatore di velocità\
non è
attivo.
"Condizioni non adatte - Attivazione in attesa" Attivazione del mantenimento in corsia mentre non tutte le condizioni so\
no
soddisfatte.
"Tenere le mani sul volante" Guida prolungata senza trattenere il volante, trattenuta del volante imp\
ropria o
senza applicare forza.
"Trattenere il volante" Perdita attuale o imminente del mantenimento in corsia.
"Riprendere il controllo" Perdita simultanea del regolatore di velocità e del mantenimento in c\
orsia.
Limiti di funzionamento
Il sistema di mantenimento in corsia
potrebbe emettere un allarme se il
veicolo viaggia in una lunga corsia dritta su
un manto stradale soffice, anche se il
guidatore dimostra un'adeguata padronanza
del volante.
Il sistema potrebbe non funzionare o causare
correzioni inadatte della posizione del volante
nelle seguenti situazioni: –

scarsa visibilità (illuminazione stradale
insufficiente, nevicata, pioggia, nebbia).
–
abbagliamento (fari di un veicolo proveniente
in senso opposto, sole basso, riflessi sulla strada
bagnata, uscita da un tunnel, alternanza di zone
d'ombra e zone di sole),
–

zona del parabrezza situata davanti alla
telecamera: sporca, appannata, coperta da
brina, innevata, danneggiata o coperta da un
adesivo,
–


linea di carreggiata consumata o in parte
coperta (da neve, fango) o presenza di
segnalazioni o cartelli (cantiere stradale, ...),
– veicoli in curva stretta,
– strade tortuose.
–

Presenza di una giunzione asfaltata sulla
strada.
Il sistema non deve essere attivato nelle
situazioni seguenti:
–

Guida con ruota di scorta tipo “ruotino”.
–


In caso di traino, soprattutto con rimorchio
non collegato o non approvato.
–


Condizioni climatiche sfavorevoli.
–


Guida su strada scivolosa (rischio di
aquaplaning, neve, ghiaccio).

142
Guida

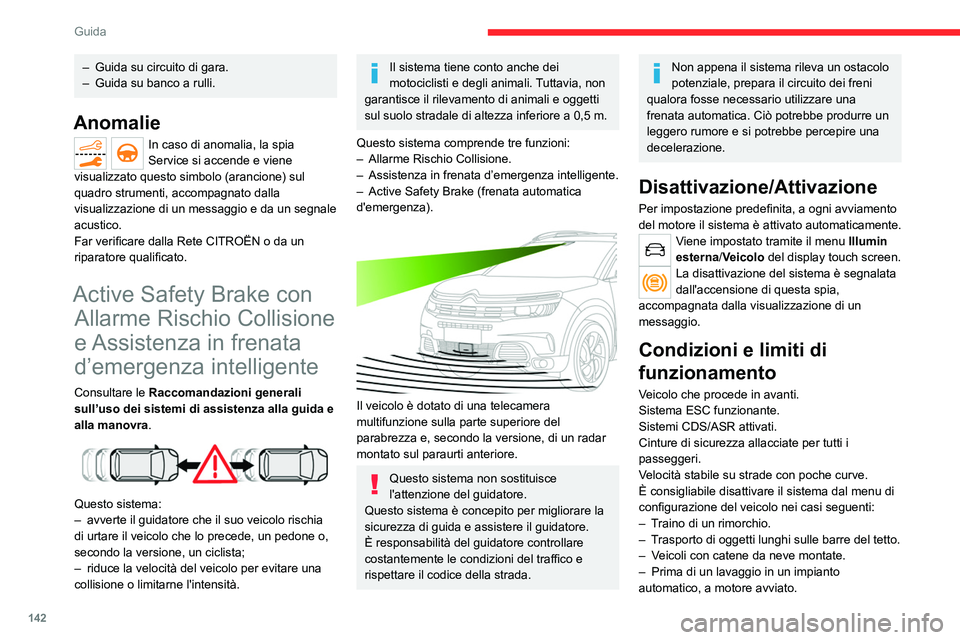

– Guida su circuito di gara.
– Guida su banco a rulli.
Anomalie
In caso di anomalia, la spia
Service si accende e viene
visualizzato questo simbolo (arancione) sul
quadro strumenti, accompagnato dalla
visualizzazione di un messaggio e da un segnale
acustico.
Far verificare dalla Rete CITROËN o da un
riparatore qualificato.
Active Safety Brake con Allarme Rischio Collisione
e Assistenza in frenata
d’emergenza intelligente
Consultare le Raccomandazioni generali
sull’uso dei sistemi di assistenza alla guida e
alla manovra.


Questo sistema:
– avverte il guidatore che il suo veicolo rischia
di urtare il veicolo che lo precede, un pedone o,
secondo la versione, un ciclista;
–

riduce la velocità del veicolo per evitare una
collisione o limitarne l'intensità.
Il sistema tiene conto anche dei
motociclisti e degli animali. Tuttavia, non
garantisce il rilevamento di animali e oggetti
sul suolo stradale di altezza inferiore a 0,5
m.
Questo sistema comprende tre funzioni:
–

Allarme Rischio Collisione.
–


Assistenza in frenata d’emergenza intelligente.
–


Active Safety Brake (frenata automatica
d'emergenza).


Il veicolo è dotato di una telecamera
multifunzione sulla parte superiore del
parabrezza e, secondo la versione, di un radar
montato sul paraurti anteriore.
Questo sistema non sostituisce
l'attenzione del guidatore.
Questo sistema è concepito per migliorare la
sicurezza di guida e assistere il guidatore.
È responsabilità del guidatore controllare
costantemente le condizioni del traffico e
rispettare il codice della strada.
Non appena il sistema rileva un ostacolo
potenziale, prepara il circuito dei freni
qualora fosse necessario utilizzare una
frenata automatica. Ciò potrebbe produrre un
leggero rumore e si potrebbe percepire una
decelerazione.
Disattivazione/Attivazione
Per impostazione predefinita, a ogni avviamento
del motore il sistema è attivato automaticamente.
Viene impostato tramite il menu Illumin
esterna /Veicolo del display touch screen.
La disattivazione del sistema è segnalata
dall'accensione di questa spia,
accompagnata dalla visualizzazione di un
messaggio.
Condizioni e limiti di
funzionamento
Veicolo che procede in avanti.
Sistema ESC funzionante.
Sistemi CDS/ASR attivati.
Cinture di sicurezza allacciate per tutti i
passeggeri.
Velocità stabile su strade con poche curve.
È consigliabile disattivare il sistema dal menu di
configurazione del veicolo nei casi seguenti:
–

T
raino di un rimorchio.
–

T
rasporto di oggetti lunghi sulle barre del tetto.
–

V
eicoli con catene da neve montate.
–

Prima di un lavaggio in un impianto
automatico, a motore avviato.
