2022 CITROEN C5 AIRCROSS Libretti Di Uso E manutenzione (in Italian)

215
Caratteristiche tecniche
9Motorizzazioni e carichi trainabili - Benzina
Motorizzazioni THP 150 CV THP 165 CV PureTech 130 CV S&SPureTech 130 CV S&S Euro 6.3 PureTech 180
CV S&SPureTech 180
CV S&S Euro 6.3
Cambi EAT6
(Automatico a 6 marce) BVM6
(Manuale a 6 marce) BVM6
(Manuale a 6 marce) EAT8
(Automatico a 8 marce) EAT8
(Automatico a 8 marce)
Codici EP6FDTMD AT6IIIEB2ADTS
STTd MB6E EB2ADTS
STTd MB6E EB2ADTS
STTd ATN8 EP6FADTXD STTd ATN8
Codici varianti
J... 5GX/5GS - 5GY
HNSHNS 5GF
Cilindrata (cc) 1.5981.1991.199 1.598
Potenza massima:
norma CE (kW) 11 0
9696 133
Carburante Senza piomboSenza piomboSenza piombo Senza piombo
Rimorchio frenato
(nei limiti MTRA) (kg)
con pendenza del
10% o del 12% 550
1.3501.350/1.300 1.500
Rimorchio non
frenato (kg) 550
739740 750
Peso massimo
consentito sulla sfera
del gancio traino (kg) 64
5465 64/65

216
Caratteristiche tecniche

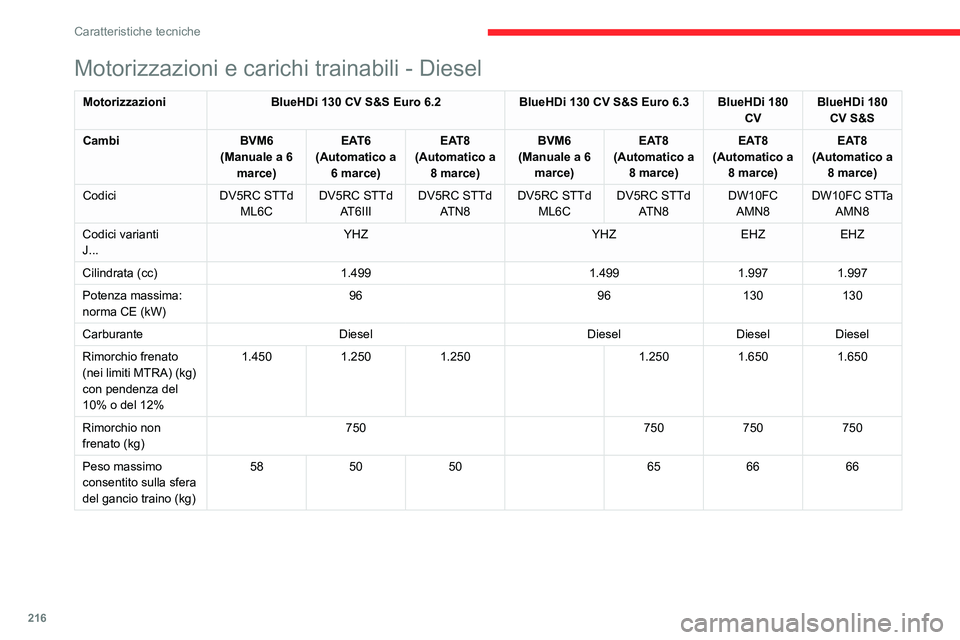

Motorizzazioni e carichi trainabili - Diesel
MotorizzazioniBlueHDi 130 CV S&S Euro 6.2 BlueHDi 130 CV S&S Euro 6.3 BlueHDi 180
CV BlueHDi 180
CV S&S
Cambi BVM6
(Manuale a 6 marce) EAT6
(Automatico a 6 marce) EAT8
(Automatico a 8 marce) BVM6
(Manuale a 6 marce) EAT8
(Automatico a 8 marce) EAT8
(Automatico a 8 marce) EAT8
(Automatico a 8 marce)
Codici DV5RC STTd
ML6C DV5RC STTd
AT6III DV5RC STTd
ATN8 DV5RC STTd
ML6C DV5RC STTd
ATN8 DW10FC
AMN8 DW10FC STTa
AMN8
Codici varianti
J... YHZ
YHZEHZEHZ
Cilindrata (cc) 1.4991.4991.9971.997
Potenza massima:
norma CE (kW) 96
96130130
Carburante DieselDieselDieselDiesel
Rimorchio frenato
(nei limiti MTRA) (kg)
con pendenza del
10% o del 12% 1.450
1.2501.250 1.2501.6501.650
Rimorchio non
frenato (kg) 750
750750750
Peso massimo
consentito sulla sfera
del gancio traino (kg) 58
5050 656666

217
Caratteristiche tecniche
9Motorizzazione e carichi trainabili - Ibrido ricaricabile
HYBRID 225 CV e-EAT8
Codice EP6F
ADTX
Tipi varianti versioni
J... DGZ
Rimorchio frenato (nei limiti MTRA) (kg)
con pendenza del 10% o del 12% 1.300
Rimorchio non frenato (kg) 750
Peso massimo consentito sulla sfera del gancio traino (kg) 65
Motore benzina PureTech 180 CV
Cambio Automatico elettrico a 8 marce
Cilindrata (cm
3) 1.598
Consumo massima: norma CE (kW) 132
Carburante Senza piombo
Motore elettrico
Tecnologia Sincrono con magneti permanenti
Consumo massima: norma CE (kW) 80
Batteria
Tecnologia Ioni di litio
Tensione (volt CA) 240-400
Consumo massimo
(kWh) 13,2
Potenza combinata (kW) 165

218
Caratteristiche tecniche

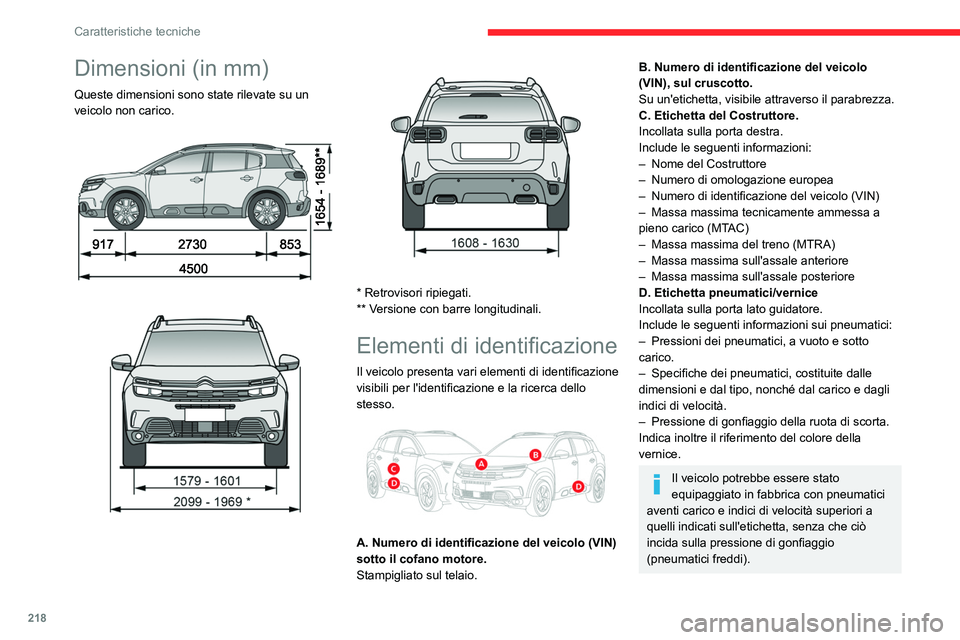

Dimensioni (in mm)
Queste dimensioni sono state rilevate su un
veicolo non carico.






* Retrovisori ripiegati.
** Versione con barre longitudinali.
Elementi di identificazione
Il veicolo presenta vari elementi di identificazione
visibili per l'identificazione e la ricerca dello
stesso.


A. Numero di identificazione del veicolo (VIN)
sotto il cofano motore.
Stampigliato sul telaio.
B. Numero di identificazione del veicolo
(VIN), sul cruscotto.
Su un'etichetta, visibile attraverso il parabrezza.
C. Etichetta del Costruttore.
Incollata sulla porta destra.
Include le seguenti informazioni:
–

Nome del Costruttore
–


Numero di omologazione europea
–


Numero di identificazione del veicolo (VIN)
–


Massa massima tecnicamente ammessa a
pieno carico (MT

AC)
–

Massa massima del treno (MTRA)
–


Massa massima sull'assale anteriore
–


Massa massima sull'assale posteriore
D. Etichetta pneumatici/vernice
Incollata sulla porta lato guidatore.
Include le seguenti informazioni sui pneumatici:
–


Pressioni dei pneumatici, a vuoto e sotto
carico.
–


Specifiche dei pneumatici, costituite dalle
dimensioni e dal tipo, nonché dal carico e dagli
indici di velocità.
–


Pressione di gonfiaggio della ruota di scorta.
Indica inoltre il riferimento del colore della
vernice.
Il veicolo potrebbe essere stato
equipaggiato in fabbrica con pneumatici
aventi carico e indici di velocità superiori a
quelli indicati sull'etichetta, senza che ciò
incida sulla pressione di gonfiaggio
(pneumatici freddi).

219
CITROËN Connect Radio

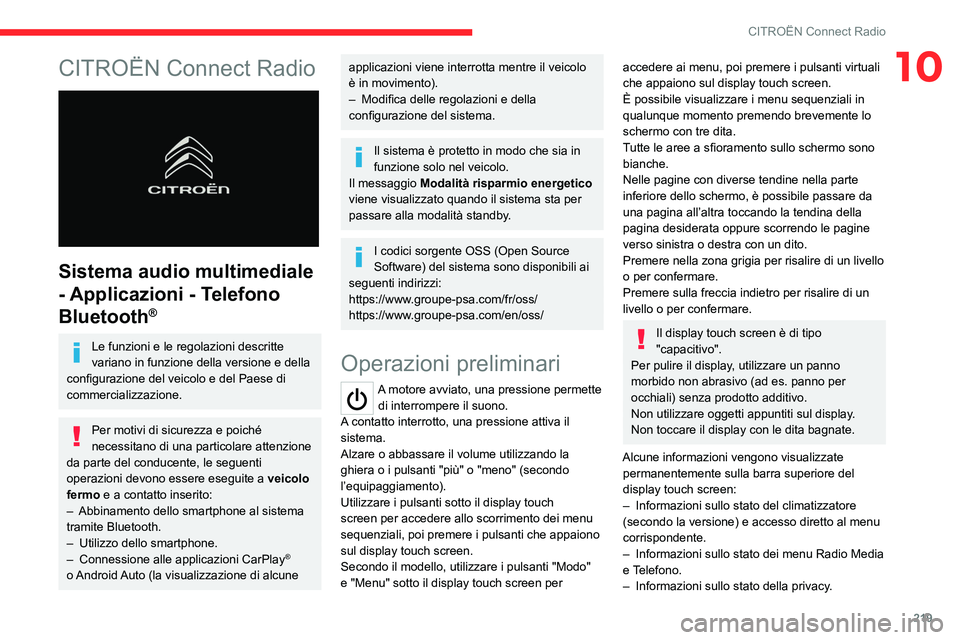

10CITROËN Connect Radio

Sistema audio multimediale
- Applicazioni - Telefono
Bluetooth
®
Le funzioni e le regolazioni descritte
variano in funzione della versione e della
configurazione del veicolo e del Paese di
commercializzazione.
Per motivi di sicurezza e poiché
necessitano di una particolare attenzione
da parte del conducente, le seguenti
operazioni devono essere eseguite a veicolo
fermo e a contatto inserito:
–

Abbinamento dello smartphone al sistema
tramite Bluetooth.
–


Utilizzo dello smartphone.
–


Connessione alle applicazioni CarPlay®
o Android Auto (la visualizzazione di alcune
applicazioni viene interrotta mentre il veicolo
è in movimento).
–

Modifica delle regolazioni e della
configurazione del sistema.
Il sistema è protetto in modo che sia in
funzione solo nel veicolo.
Il messaggio Modalità risparmio energetico
viene visualizzato quando il sistema sta per
passare alla modalità standby.
I codici sorgente OSS (Open Source
Software) del sistema sono disponibili ai
seguenti indirizzi:
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
Operazioni preliminari
A motore avviato, una pressione permette di interrompere il suono.
A contatto interrotto, una pressione attiva il
sistema.
Alzare o abbassare il volume utilizzando la
ghiera o i pulsanti "più" o "meno" (secondo
l’equipaggiamento).
Utilizzare i pulsanti sotto il display touch
screen per accedere allo scorrimento dei menu
sequenziali, poi premere i pulsanti che appaiono
sul display touch screen.
Secondo il modello, utilizzare i pulsanti "Modo"
e "Menu" sotto il display touch screen per
accedere ai menu, poi premere i pulsanti virtuali
che appaiono sul display touch screen.
È possibile visualizzare i menu sequenziali in
qualunque momento premendo brevemente lo
schermo con tre dita.
Tutte le aree a sfioramento sullo schermo sono
bianche.
Nelle pagine con diverse tendine nella parte
inferiore dello schermo, è possibile passare da
una pagina all’altra toccando la tendina della
pagina desiderata oppure scorrendo le pagine
verso sinistra o destra con un dito.
Premere nella zona grigia per risalire di un livello
o per confermare.
Premere sulla freccia indietro per risalire di un
livello o per confermare.
Il display touch screen è di tipo
"capacitivo".
Per pulire il display, utilizzare un panno
morbido non abrasivo (ad es. panno per
occhiali) senza prodotto additivo.
Non utilizzare oggetti appuntiti sul display.
Non toccare il display con le dita bagnate.
Alcune informazioni vengono visualizzate permanentemente sulla barra superiore del
display touch screen:
–

Informazioni sullo stato del climatizzatore
(secondo la versione) e accesso diretto al menu
corrispondente.
–


Informazioni sullo stato dei menu Radio Media
e T

elefono.
–

Informazioni sullo stato della privacy
.

220
CITROËN Connect Radio

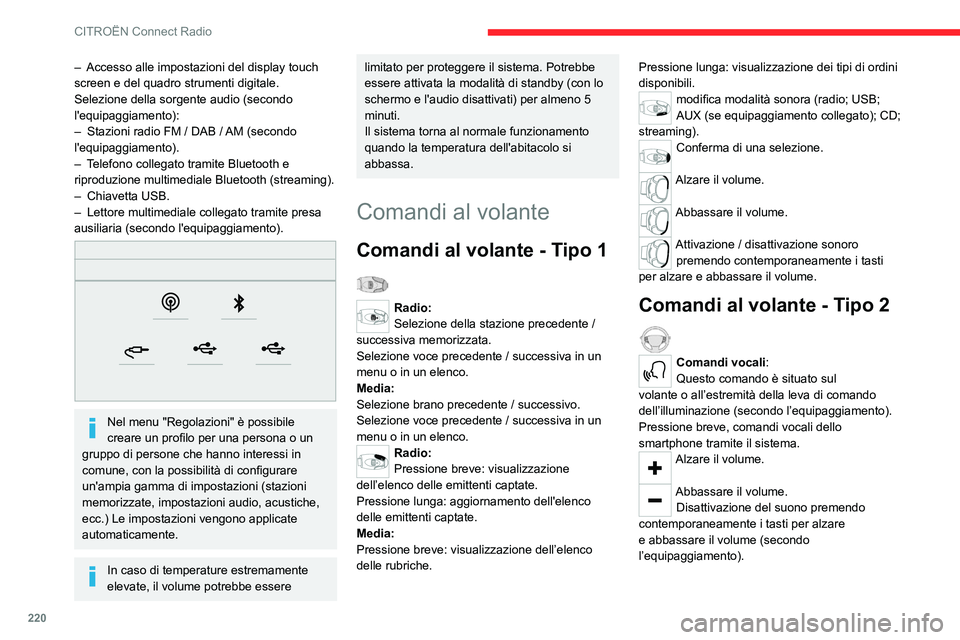

– Accesso alle impostazioni del display touch
screen e del quadro strumenti digitale.
Selezione della sorgente audio (secondo
l'equipaggiamento):
–

Stazioni radio FM / DAB /
AM (secondo
l'equipaggiamento).
–

T
elefono collegato tramite Bluetooth e
riproduzione multimediale Bluetooth (streaming).
–

Chiavetta USB.
–


Lettore multimediale collegato tramite presa
ausiliaria (secondo l'equipaggiamento).


Nel menu "Regolazioni" è possibile
creare un profilo per una persona o un
gruppo di persone che hanno interessi in
comune, con la possibilità di configurare
un'ampia gamma di impostazioni (stazioni
memorizzate, impostazioni audio, acustiche,
ecc.) Le impostazioni vengono applicate
automaticamente.
In caso di temperature estremamente
elevate, il volume potrebbe essere
limitato per proteggere il sistema. Potrebbe
essere attivata la modalità di standby (con lo
schermo e l'audio disattivati) per almeno 5
minuti.
Il sistema torna al normale funzionamento
quando la temperatura dell'abitacolo si
abbassa.
Comandi al volante
Comandi al volante - Tipo 1
Radio:
Selezione della stazione precedente /
successiva memorizzata.
Selezione voce precedente / successiva in un
menu o in un elenco.
Media:
Selezione brano precedente / successivo.
Selezione voce precedente / successiva in un
menu o in un elenco.
Radio:
Pressione breve: visualizzazione
dell’elenco delle emittenti captate.
Pressione lunga: aggiornamento dell'elenco
delle emittenti captate.
Media:
Pressione breve: visualizzazione dell’elenco
delle rubriche. Pressione lunga: visualizzazione dei tipi di ordini
disponibili.
modifica modalità sonora (radio; USB;
AUX (se equipaggiamento collegato); CD;
streaming).
Conferma di una selezione.
Alzare il volume.
Abbassare il volume.
Attivazione / disattivazione sonoro premendo contemporaneamente i tasti
per alzare e abbassare il volume.
Comandi al volante - Tipo 2
Comandi vocali:
Questo comando è situato sul
volante o all’estremità della leva di comando
dell’illuminazione (secondo l’equipaggiamento).
Pressione breve, comandi vocali dello
smartphone tramite il sistema.
Alzare il volume.
Abbassare il volume. Disattivazione del suono premendo
contemporaneamente i tasti per alzare
e abbassare il volume (secondo
l’equipaggiamento).

221
CITROËN Connect Radio

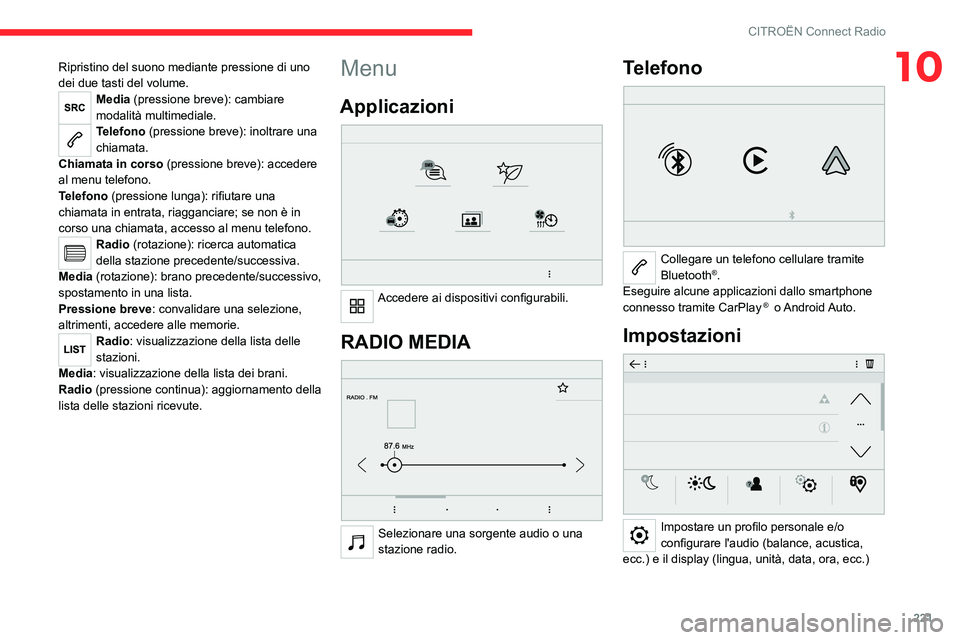

10Ripristino del suono mediante pressione di uno
dei due tasti del volume.
Media (pressione breve): cambiare
modalità multimediale.
Telefono (pressione breve): inoltrare una
chiamata.
Chiamata in corso (pressione breve): accedere
al menu telefono.
Telefono (pressione lunga): rifiutare una
chiamata in entrata, riagganciare; se non è in
corso una chiamata, accesso al menu telefono.
Radio (rotazione): ricerca automatica
della stazione precedente/successiva.
Media (rotazione): brano precedente/successivo,
spostamento in una lista.
Pressione breve : convalidare una selezione,
altrimenti, accedere alle memorie.
Radio: visualizzazione della lista delle
stazioni.
Media: visualizzazione della lista dei brani.
Radio (pressione continua): aggiornamento della
lista delle stazioni ricevute.
Menu
Applicazioni

Accedere ai dispositivi configurabili.
RADIO MEDIA

Selezionare una sorgente audio o una
stazione radio.
Telefono

Collegare un telefono cellulare tramite
Bluetooth®.
Eseguire alcune applicazioni dallo smartphone
connesso tramite CarPlay
® o Android Auto.
Impostazioni

Impostare un profilo personale e/o
configurare l'audio (balance, acustica,
ecc.) e il display (lingua, unità, data, ora, ecc.)

222
CITROËN Connect Radio

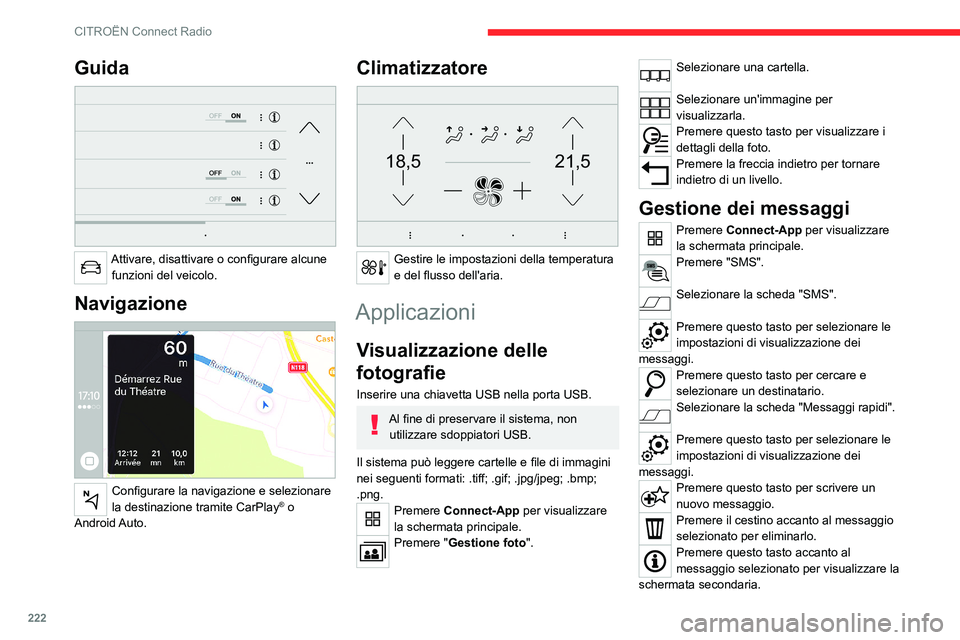

Guida

Attivare, disattivare o configurare alcune funzioni del veicolo.
Navigazione

Configurare la navigazione e selezionare
la destinazione tramite CarPlay® o
Android Auto.
Climatizzatore
21,518,5

Gestire le impostazioni della temperatura
e del flusso dell'aria.
Applicazioni
Visualizzazione delle
fotografie
Inserire una chiavetta USB nella porta USB.
Al fine di preservare il sistema, non utilizzare sdoppiatori USB.
Il sistema può leggere cartelle e file di immagini
nei seguenti formati: .tiff; .gif; .jpg/jpeg; .bmp;
.png.
Premere Connect-App per visualizzare
la schermata principale.
Premere "Gestione foto".
Selezionare una cartella.
Selezionare un'immagine per
visualizzarla.
Premere questo tasto per visualizzare i
dettagli della foto.
Premere la freccia indietro per tornare
indietro di un livello.
Gestione dei messaggi
Premere Connect-App per visualizzare
la schermata principale.
Premere "SMS".
Selezionare la scheda "SMS".
Premere questo tasto per selezionare le
impostazioni di visualizzazione dei
messaggi.
Premere questo tasto per cercare e
selezionare un destinatario.
Selezionare la scheda "Messaggi rapidi".
Premere questo tasto per selezionare le
impostazioni di visualizzazione dei
messaggi.
Premere questo tasto per scrivere un
nuovo messaggio.
Premere il cestino accanto al messaggio
selezionato per eliminarlo.
Premere questo tasto accanto al
messaggio selezionato per visualizzare la
schermata secondaria.
