2022 CITROEN C5 AIRCROSS Libretti Di Uso E manutenzione (in Italian)

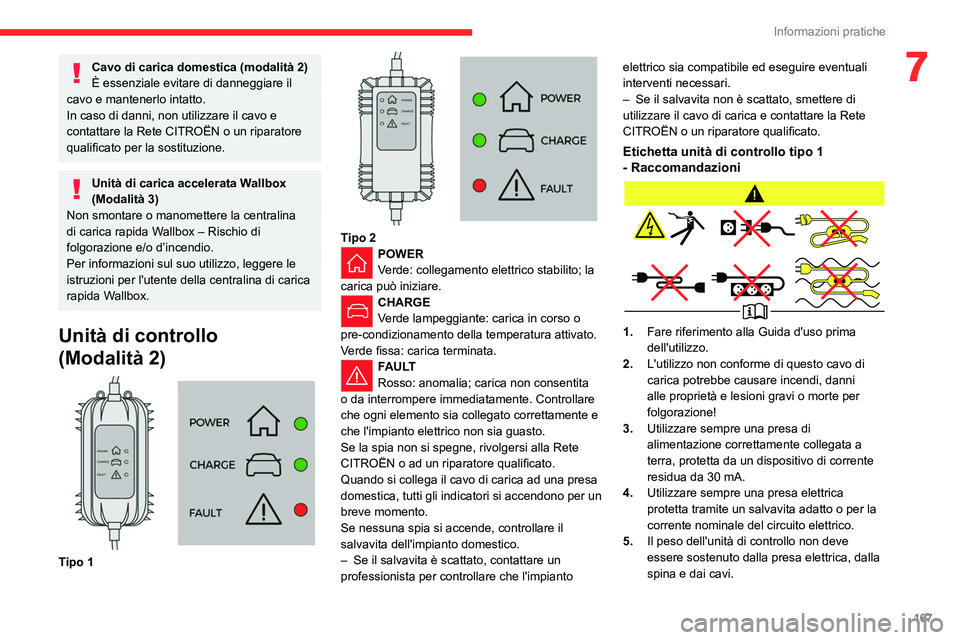

167
Informazioni pratiche
7Cavo di carica domestica (modalità 2)
È essenziale evitare di danneggiare il
cavo e mantenerlo intatto.
In caso di danni, non utilizzare il cavo e
contattare la Rete CITROËN o un riparatore
qualificato per la sostituzione.
Unità di carica accelerata Wallbox
(Modalità 3)
Non smontare o manomettere la centralina
di carica rapida Wallbox – Rischio di
folgorazione e/o d’incendio.
Per informazioni sul suo utilizzo, leggere le
istruzioni per l'utente della centralina di carica
rapida Wallbox.
Unità di controllo
(Modalità 2)


Tipo 1

Tipo 2POWER
Verde: collegamento elettrico stabilito; la
carica può iniziare.
CHARGE
Verde lampeggiante: carica in corso o
pre-condizionamento della temperatura attivato.
Verde fissa: carica terminata.
FAULT
Rosso: anomalia; carica non consentita
o da interrompere immediatamente. Controllare
che ogni elemento sia collegato correttamente e
che l'impianto elettrico non sia guasto.
Se la spia non si spegne, rivolgersi alla Rete
CITROËN o ad un riparatore qualificato.
Quando si collega il cavo di carica ad una presa
domestica, tutti gli indicatori si accendono per un
breve momento.
Se nessuna spia si accende, controllare il
salvavita dell'impianto domestico.
–

Se il salvavita è scattato, contattare un
professionista per controllare che l'impianto elettrico sia compatibile ed eseguire eventuali
interventi necessari.
–


Se il salvavita non è scattato, smettere di
utilizzare il cavo di carica e contattare la Rete
CITROËN o un riparatore qualificato.
Etichetta unità di controllo tipo 1
- Raccomandazioni
1. Fare riferimento alla Guida d'uso prima
dell'utilizzo.
2. L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
3. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
4. Utilizzare sempre una presa elettrica
protetta tramite un salvavita adatto o per la
corrente nominale del circuito elettrico.
5. Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.

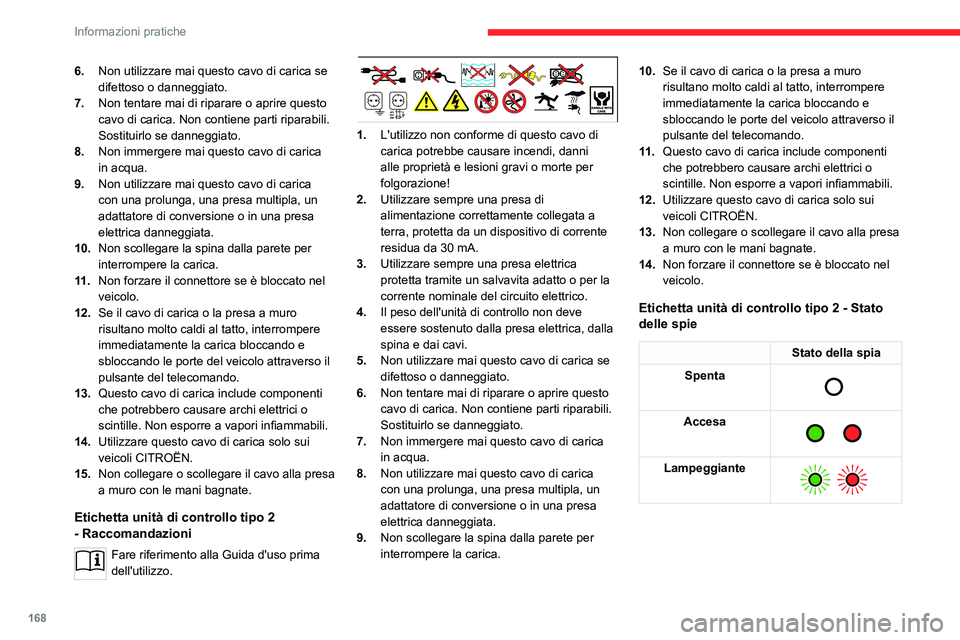

168
Informazioni pratiche
6.Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
7. Non tentare mai di riparare o aprire questo
cavo di carica. Non contiene parti riparabili.
Sostituirlo se danneggiato.
8. Non immergere mai questo cavo di carica
in acqua.
9. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
10. Non scollegare la spina dalla parete per
interrompere la carica.
11 . Non forzare il connettore se è bloccato nel
veicolo.
12. Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
13. Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
14. Utilizzare questo cavo di carica solo sui
veicoli CITROËN.
15. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
Etichetta unità di controllo tipo 2
- Raccomandazioni
Fare riferimento alla Guida d'uso prima
dell'utilizzo.
1.L'utilizzo non conforme di questo cavo di
carica potrebbe causare incendi, danni
alle proprietà e lesioni gravi o morte per
folgorazione!
2. Utilizzare sempre una presa di
alimentazione correttamente collegata a
terra, protetta da un dispositivo di corrente
residua da 30
mA.
3. Utilizzare sempre una presa elettrica
protetta tramite un salvavita adatto o per la
corrente nominale del circuito elettrico.
4. Il peso dell'unità di controllo non deve
essere sostenuto dalla presa elettrica, dalla
spina e dai cavi.
5. Non utilizzare mai questo cavo di carica se
difettoso o danneggiato.
6. Non tentare mai di riparare o aprire questo
cavo di carica. Non contiene parti riparabili.
Sostituirlo se danneggiato.
7. Non immergere mai questo cavo di carica
in acqua.
8. Non utilizzare mai questo cavo di carica
con una prolunga, una presa multipla, un
adattatore di conversione o in una presa
elettrica danneggiata.
9. Non scollegare la spina dalla parete per
interrompere la carica. 10.
Se il cavo di carica o la presa a muro
risultano molto caldi al tatto, interrompere
immediatamente la carica bloccando e
sbloccando le porte del veicolo attraverso il
pulsante del telecomando.
11 . Questo cavo di carica include componenti
che potrebbero causare archi elettrici o
scintille. Non esporre a vapori infiammabili.
12. Utilizzare questo cavo di carica solo sui
veicoli CITROËN.
13. Non collegare o scollegare il cavo alla presa
a muro con le mani bagnate.
14. Non forzare il connettore se è bloccato nel
veicolo.
Etichetta unità di controllo tipo 2 - Stato
delle spie
Stato della spia
Spenta

Accesa

Lampeggiante

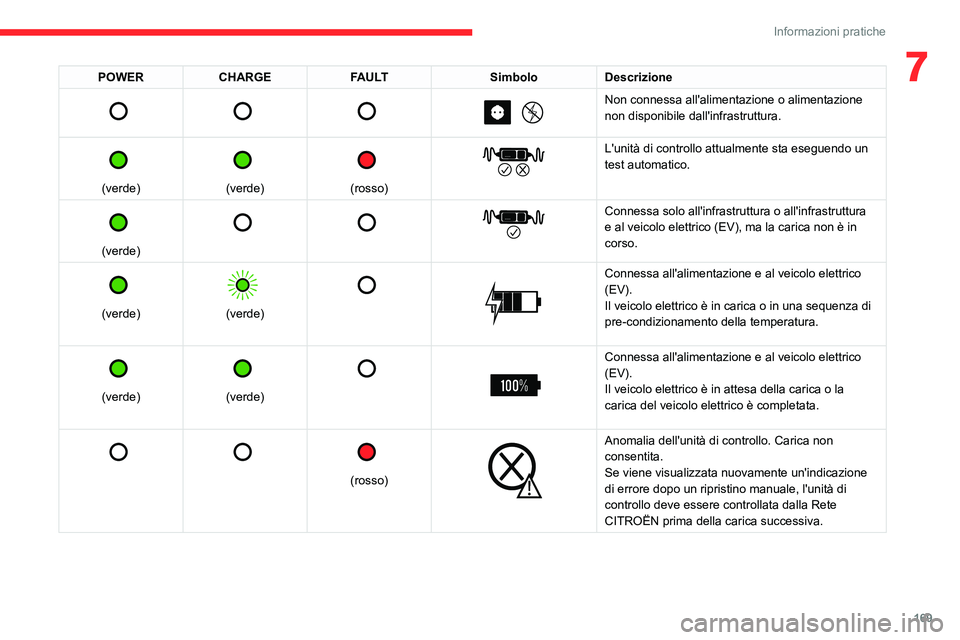

169
Informazioni pratiche
7POWERCHARGE FAULT SimboloDescrizione

Non connessa all'alimentazione o alimentazione
non disponibile dall'infrastruttura.


(verde)


(verde)


(rosso)


L'unità di controllo attualmente sta eseguendo un
test automatico.


(verde)


Connessa solo all'infrastruttura o all'infrastruttura
e al veicolo elettrico (EV), ma la carica non è in
corso.


(verde)


(verde)



Connessa all'alimentazione e al veicolo elettrico
(EV).
Il veicolo elettrico è in carica o in una sequenza di
pre-condizionamento della temperatura.


(verde)


(verde)



Connessa all'alimentazione e al veicolo elettrico
(EV).
Il veicolo elettrico è in attesa della carica o la
carica del veicolo elettrico è completata.


(rosso)


Anomalia dell'unità di controllo. Carica non
consentita.
Se viene visualizzata nuovamente un'indicazione
di errore dopo un ripristino manuale, l'unità di
controllo deve essere controllata dalla Rete
CITROËN prima della carica successiva.

170
Informazioni pratiche
stesso o vicino al cavo o all'unità di carica,
nemmeno per breve tempo.
Prima della carica
Secondo il contesto:
► Far controllare da un professionista che
l'impianto elettrico da utilizzare sia conforme
agli standard applicabili e che sia compatibile
con il veicolo.
► Far installare da un elettricista
professionista una presa domestica
d'alimentazione dedicata o un'unità di carica
accelerata (Wallbox) compatibile con il
veicolo.
Utilizzare il cavo di carica fornito con il
veicolo.
(Durante la carica)
Come misura di sicurezza, il motore
non si avvia se il cavo di carica è inserito nel
connettore del veicolo. Sul quadro strumenti
viene visualizzato un allarme.
Durante la carica, lo sbloccaggio delle porte
del veicolo provoca l'interruzione della carica.
Se il guidatore non esegue alcuna azione
su una delle aperture (porte o bagagliaio)
o sulla presa di carica, il veicolo si blocca
nuovamente dopo 30 secondi e la carica
riprende automaticamente.
Non lavorare nel cofano motore:
– alcune zone sono molto calde, anche
un'ora dopo il termine della carica. Rischio di
ustioni!

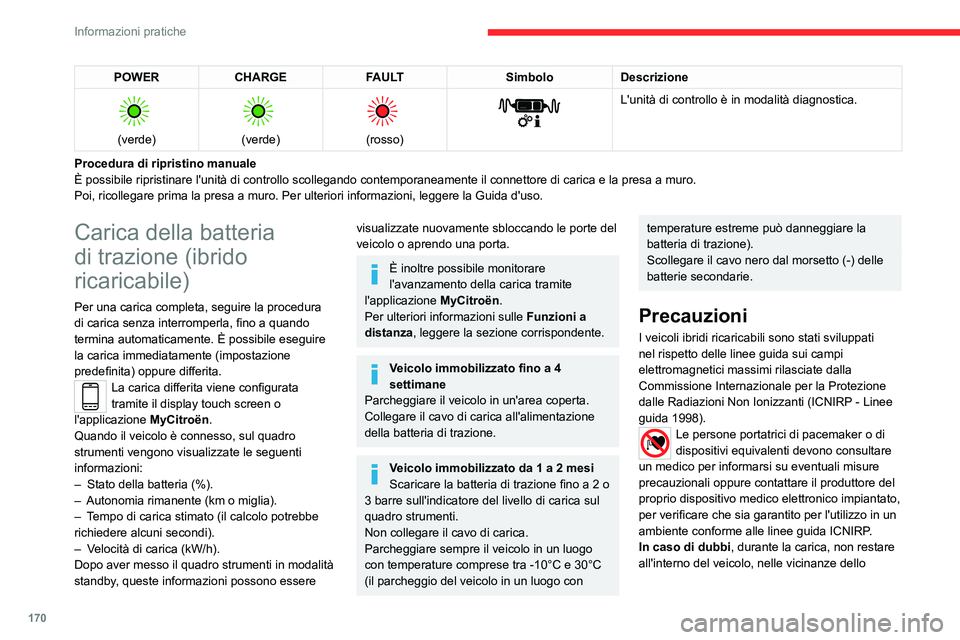

POWER CHARGE FAULT SimboloDescrizione

(verde)


(verde)


(rosso)


L'unità di controllo è in modalità diagnostica.
Procedura di ripristino manuale
È possibile ripristinare l'unità di controllo scollegando contempo\
raneamente il connettore di carica e la presa a muro.
Poi, ricollegare prima

la presa a muro. Per ulteriori informazioni, leggere la Guida d'uso.
Carica della batteria
di trazione (ibrido ricaricabile)
Per una carica completa, seguire la procedura
di carica senza interromperla, fino a quando
termina automaticamente. È possibile eseguire
la carica immediatamente (impostazione
predefinita) oppure differita.
La carica differita viene configurata
tramite il display touch screen o
l'applicazione

MyCitroën
.
Quando il veicolo è connesso, sul quadro
strumenti vengono visualizzate le seguenti
informazioni:
–

Stato della batteria (%).
–


Autonomia rimanente (km o miglia).
–


T

empo di carica stimato (il calcolo potrebbe
richiedere alcuni secondi).
–

V

elocità di carica (kW/h).
Dopo aver messo il quadro strumenti in modalità
standby, queste informazioni possono essere
visualizzate nuovamente sbloccando le porte del
veicolo o aprendo una porta.
È inoltre possibile monitorare
l'avanzamento della carica tramite
l'applicazione MyCitroën.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Veicolo immobilizzato fino a 4
settimane
Parcheggiare il veicolo in un'area coperta.
Collegare il cavo di carica all'alimentazione
della batteria di trazione.
Veicolo immobilizzato da 1 a 2 mesi
Scaricare la batteria di trazione fino a 2 o
3 barre sull'indicatore del livello di carica sul
quadro strumenti.
Non collegare il cavo di carica.
Parcheggiare sempre il veicolo in un luogo
con temperature comprese tra -10°C e 30°C
(il parcheggio del veicolo in un luogo con
temperature estreme può danneggiare la
batteria di trazione).
Scollegare il cavo nero dal morsetto (-) delle
batterie secondarie.
Precauzioni
I veicoli ibridi ricaricabili sono stati sviluppati
nel rispetto delle linee guida sui campi
elettromagnetici massimi rilasciate dalla
Commissione Internazionale per la Protezione
dalle Radiazioni Non Ionizzanti
(ICNIRP - Linee
guida 1998).
Le persone portatrici di pacemaker o di
dispositivi equivalenti devono consultare
un medico per informarsi su eventuali misure
precauzionali oppure contattare il produttore del
proprio dispositivo medico elettronico impiantato,
per verificare che sia garantito per l'utilizzo in un
ambiente conforme alle linee guida ICNIRP.
In caso di dubbi , durante la carica, non restare
all'interno del veicolo, nelle vicinanze dello

171
Informazioni pratiche
7stesso o vicino al cavo o all'unità di carica,
nemmeno per breve tempo.
Prima della carica
Secondo il contesto:
►

Far controllare da un professionista
che
l'impianto elettrico da utilizzare sia conforme
agli standard applicabili e che sia compatibile
con il veicolo.
►

Far installare da un elettricista
professionista una presa domestica
d'alimentazione dedicata o un'unità di carica
accelerata (W

allbox) compatibile con il
veicolo.
Utilizzare il cavo di carica fornito con il
veicolo.
(Durante la carica)
Come misura di sicurezza, il motore
non si avvia se il cavo di carica è inserito nel
connettore del veicolo. Sul quadro strumenti
viene visualizzato un allarme.
Durante la carica, lo sbloccaggio delle porte
del veicolo provoca l'interruzione della carica.
Se il guidatore non esegue alcuna azione
su una delle aperture (porte o bagagliaio)
o sulla presa di carica, il veicolo si blocca
nuovamente dopo 30 secondi e la carica
riprende automaticamente.
Non lavorare
nel cofano motore:
–

alcune zone sono molto calde, anche
un'ora dopo il termine della carica. Rischio di
ustioni!
– Il motoventilatore si potrebbe attivare
in qualsiasi momento. Rischio di tagli o
strangolamento!
Dopo la ricarica
Controllare che lo sportellino di carica
sia chiuso.
Non lasciare il cavo collegato alla presa
di alimentazione domestica. Rischio di
cortocircuito o di folgorazione in caso di
contatto o immersione in acqua!
Procedura di carica
Connessione
► Prima della carica, verificare che il selettore
delle marce sia in modalità P
e che il contatto sia
interrotto, altrimenti la carica non è possibile.
►

Aprire lo sportellino di carica premendo il
pulsante in alto a destra e controllare che non
siano presenti corpi estranei nel connettore di
carica del veicolo.
Le guide luminose bianche nello sportellino si
accendono.
Carica domestica (Modalità 2)



► Collegare il cavo di carica dall'unità di
controllo alla presa domestica.
Una volta effettuato il collegamento, tutte le spie
sull'unità di controllo si illuminano, poi rimane
accesa solo la spia verde

POWER
.
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi
sullo sportellino e dal lampeggiamento della
spia

CHARGE verde sull'unità di controllo.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Carica accelerata (Modalità 3)

172
Informazioni pratiche

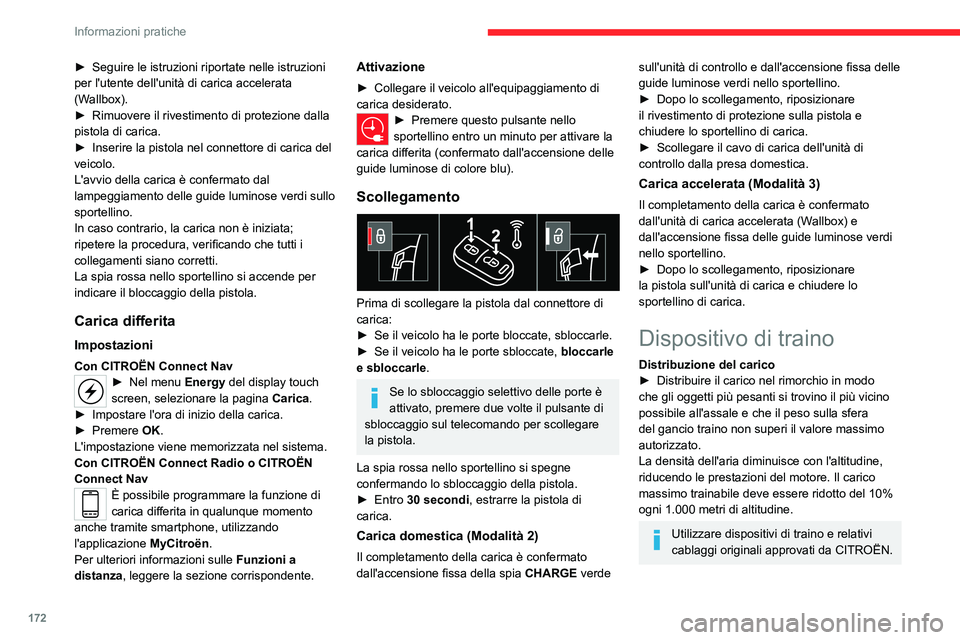

► Seguire le istruzioni riportate nelle istruzioni
per l'utente dell'unità di carica accelerata
(W
allbox).
►

Rimuovere il rivestimento di protezione dalla
pistola di carica.
►


Inserire la pistola nel connettore di carica del
veicolo.
L'avvio della carica è confermato dal
lampeggiamento delle guide luminose verdi sullo
sportellino.
In caso contrario, la carica non è iniziata;
ripetere la procedura, verificando che tutti i
collegamenti siano corretti.
La spia rossa nello sportellino si accende per
indicare il bloccaggio della pistola.
Carica differita
Impostazioni
Con CITROËN Connect Nav► Nel menu Energy del display touch
screen, selezionare la pagina Carica.
►

Impostare l'ora di inizio della carica.
►


Premere
OK.
L'impostazione viene memorizzata nel sistema.
Con CITROËN Connect Radio o CITROËN
Connect Nav
È possibile programmare la funzione di
carica differita in qualunque momento
anche tramite smartphone, utilizzando
l'applicazione

MyCitroën
.
Per ulteriori informazioni sulle Funzioni a
distanza, leggere la sezione corrispondente.
Attivazione
► Collegare il veicolo all'equipaggiamento di
carica desiderato.
► Premere questo pulsante nello
sportellino entro un minuto per attivare la
carica differita (confermato dall'accensione delle
guide luminose di colore blu).
Scollegamento

Prima di scollegare la pistola dal connettore di
carica:
►

Se il veicolo ha le porte bloccate, sbloccarle.
►


Se il veicolo ha le porte sbloccate, bloccarle
e sbloccarle

.
Se lo sbloccaggio selettivo delle porte è
attivato, premere due volte il pulsante di
sbloccaggio sul telecomando per scollegare
la pistola.
La spia rossa nello sportellino si spegne
confermando lo sbloccaggio della pistola.
►

Entro
30 secondi, estrarre la pistola di
carica.
Carica domestica (Modalità 2)
Il completamento della carica è confermato
dall'accensione fissa della spia CHARGE verde
sull'unità di controllo e dall'accensione fissa delle
guide luminose verdi nello sportellino.
►

Dopo lo scollegamento, riposizionare
il rivestimento di protezione sulla pistola e
chiudere lo sportellino di carica.
►


Scollegare il cavo di carica dell'unità di
controllo dalla presa domestica.
Carica accelerata (Modalità 3)
Il completamento della carica è confermato
dall'unità di carica accelerata (Wallbox) e
dall'accensione fissa delle guide luminose verdi
nello sportellino.
►

Dopo lo scollegamento, riposizionare
la pistola sull'unità di carica e chiudere lo
sportellino di carica.
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000
metri di altitudine.
Utilizzare dispositivi di traino e relativi
cablaggi originali approvati da CITROËN.

173
Informazioni pratiche

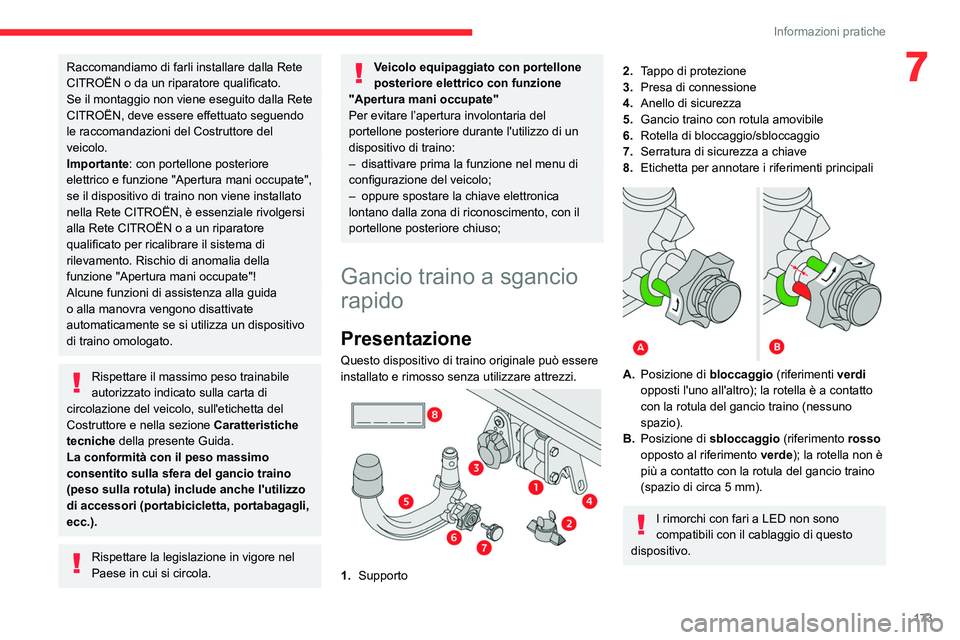

7Raccomandiamo di farli installare dalla Rete
CITROËN o da un riparatore qualificato.
Se il montaggio non viene eseguito dalla Rete
CITROËN, deve essere effettuato seguendo
le raccomandazioni del Costruttore del
veicolo.
Importante: con portellone posteriore
elettrico e funzione "Apertura mani occupate",
se il dispositivo di traino non viene installato
nella Rete CITROËN, è essenziale rivolgersi
alla Rete CITROËN o a un riparatore
qualificato per ricalibrare il sistema di
rilevamento. Rischio di anomalia della
funzione "Apertura mani occupate"!
Alcune funzioni di assistenza alla guida
o alla manovra vengono disattivate
automaticamente se si utilizza un dispositivo
di traino omologato.
Rispettare il massimo peso trainabile
autorizzato indicato sulla carta di
circolazione del veicolo, sull'etichetta del
Costruttore e nella sezione Caratteristiche
tecniche della presente Guida.
La conformità con il peso massimo
consentito sulla sfera del gancio traino
(peso sulla rotula) include anche l'utilizzo
di accessori (portabicicletta, portabagagli,
ecc.).
Rispettare la legislazione in vigore nel
Paese in cui si circola.
Veicolo equipaggiato con portellone
posteriore elettrico con funzione
"Apertura mani occupate"
Per evitare l’apertura involontaria del
portellone posteriore
durante l'utilizzo di un
dispositivo di traino:
–

disattivare prima la funzione nel menu di
configurazione del veicolo;
–


oppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone posteriore chiuso;
Gancio traino a sgancio
rapido
Presentazione
Questo dispositivo di traino originale può essere
installato e rimosso senza utilizzare attrezzi.


1. Supporto
2.Tappo di protezione
3. Presa di connessione
4. Anello di sicurezza
5. Gancio traino con rotula amovibile
6. Rotella di bloccaggio/sbloccaggio
7. Serratura di sicurezza a chiave
8. Etichetta per annotare i riferimenti principali


A.Posizione di bloccaggio (riferimenti verdi
opposti l'uno all'altro); la rotella è a contatto
con la rotula del gancio traino (nessuno
spazio).
B. Posizione di sbloccaggio (riferimento rosso
opposto al riferimento verde); la rotella non è
più a contatto con la rotula del gancio traino
(spazio di circa 5
mm).
I rimorchi con fari a LED non sono
compatibili con il cablaggio di questo
dispositivo.

174
Informazioni pratiche
► Estrarre la chiave. La chiave non può essere
estratta se la serratura è aperta.
► Agganciare il cappuccio alla serratura.


► Rimuovere il rivestimento di protezione dalla
rotula.
► Fissare il rimorchio alla rotula del gancio
traino.
► Collegare il cavo del rimorchio all’anello di
sicurezza 4 del supporto.
► Abbassare la presa di connessione 3 per
posizionarla.
► Inserire la spina del rimorchio e ruotarla di
90° per collegarla alla presa di connessione 3
del supporto.
Rimozione della rotula del
gancio traino
► Afferrare il tappo del rimorchio, eseguire una
rotazione di 90° e tirare per scollegarlo dalla
presa di connessione 3 sul supporto.

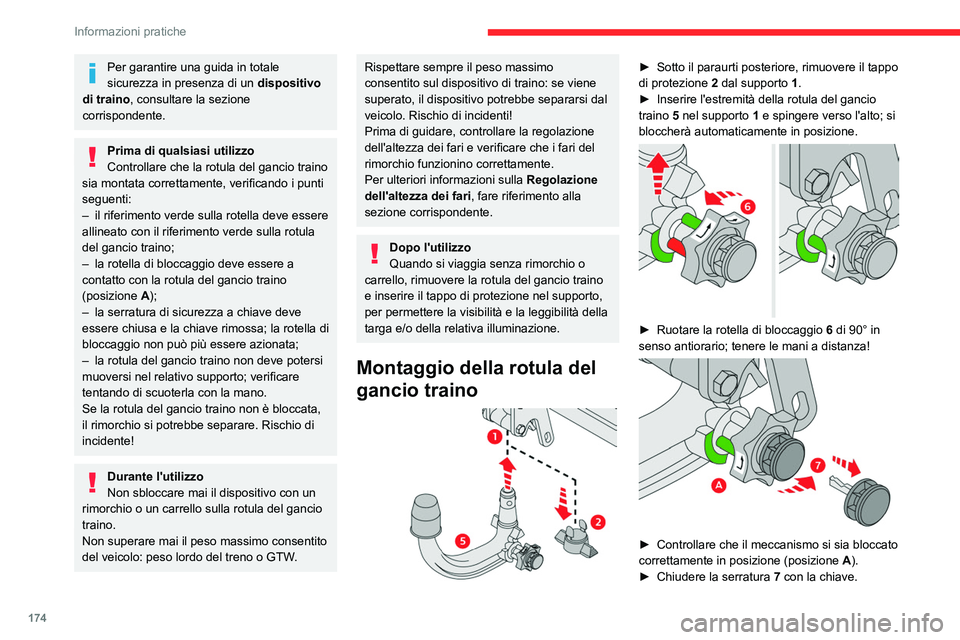

Per garantire una guida in totale
sicurezza in presenza di un dispositivo
di traino , consultare la sezione
corrispondente.
Prima di qualsiasi utilizzo
Controllare che la rotula del gancio traino
sia montata correttamente, verificando i punti
seguenti:
–

il riferimento verde sulla rotella deve essere
allineato con il riferimento verde sulla rotula
del gancio traino;
–


la rotella di bloccaggio deve essere a
contatto con la rotula del gancio traino
(posizione A

);
–

la serratura di sicurezza a chiave deve
essere chiusa e la chiave rimossa; la rotella di
bloccaggio non può più essere azionata;
–


la rotula del gancio traino non deve potersi
muoversi nel relativo supporto; verificare
tentando di scuoterla con la mano.
Se la rotula del gancio traino non è bloccata,
il rimorchio si potrebbe separare. Rischio di
incidente!
Durante l'utilizzo
Non sbloccare mai il dispositivo con un
rimorchio o un carrello sulla rotula del gancio
traino.
Non superare mai il peso massimo consentito
del veicolo: peso lordo del treno o GTW.
Rispettare sempre il peso massimo
consentito sul dispositivo di traino: se viene
superato, il dispositivo potrebbe separarsi dal
veicolo. Rischio di incidenti!
Prima di guidare, controllare la regolazione
dell'altezza dei fari e verificare che i fari del
rimorchio funzionino correttamente.
Per ulteriori informazioni sulla Regolazione
dell'altezza dei fari , fare riferimento alla
sezione corrispondente.
Dopo l'utilizzo
Quando si viaggia senza rimorchio o
carrello, rimuovere la rotula del gancio traino
e inserire il tappo di protezione nel supporto,
per

permettere la visibilità e la leggibilità della
targa e/o della relativa illuminazione.
Montaggio della rotula del
gancio traino


► Sotto il paraurti posteriore, rimuovere il tappo
di protezione 2
dal supporto 1.
►

Inserire l'estremità della rotula del gancio
traino

5 nel supporto 1 e spingere verso l'alto; si
bloccherà automaticamente in posizione.


► Ruotare la rotella di bloccaggio 6 di 90° in
senso antiorario; tenere le mani a distanza!


► Controllare che il meccanismo si sia bloccato
correttamente in posizione (posizione A
).
►

Chiudere la serratura 7

con la chiave.
