183
Informazioni pratiche

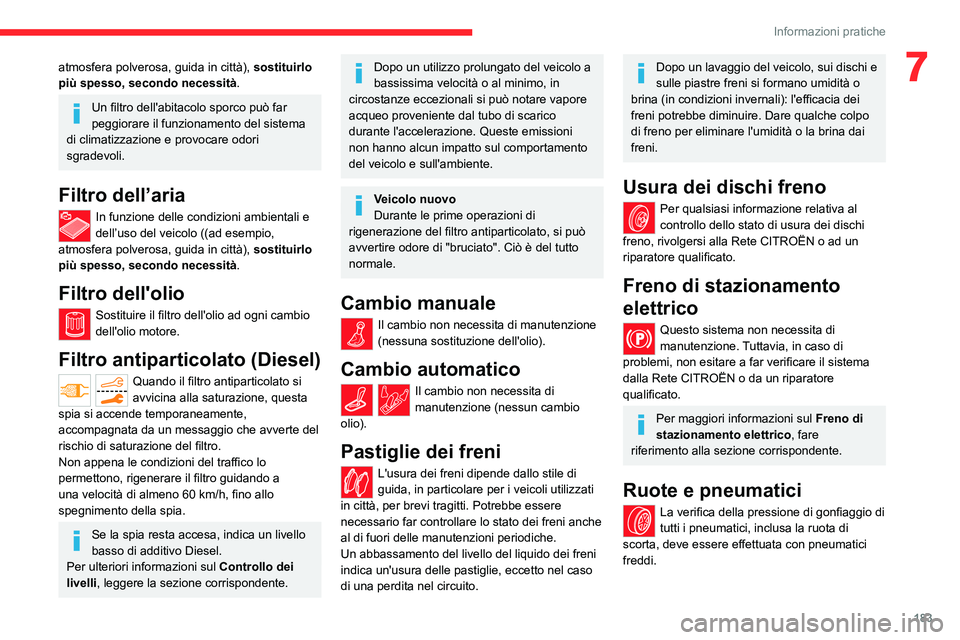

7atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell’aria
In funzione delle condizioni ambientali e
dell’uso del veicolo ((ad esempio,
atmosfera polverosa, guida in città), sostituirlo
più spesso, secondo necessità.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni cambio
dell'olio motore.
Filtro antiparticolato (Diesel)
Quando il filtro antiparticolato si
avvicina alla saturazione, questa
spia si accende temporaneamente,
accompagnata da un messaggio che avverte del
rischio di saturazione del filtro.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando a
una velocità di almeno 60
km/h, fino allo
spegnimento della spia.
Se la spia resta accesa, indica un livello
basso di additivo Diesel.
Per ulteriori informazioni sul Controllo dei
livelli , leggere la sezione corrispondente.
Dopo un utilizzo prolungato del veicolo a
bassissima velocità o al minimo, in
circostanze eccezionali si può notare vapore
acqueo proveniente dal tubo di scarico
durante l'accelerazione. Queste emissioni
non hanno alcun impatto sul comportamento
del veicolo e sull'ambiente.
Veicolo nuovo
Durante le prime operazioni di
rigenerazione del filtro antiparticolato, si può
avvertire
odore di "bruciato". Ciò è del tutto
normale.
Cambio manuale
Il cambio non necessita di manutenzione
(nessuna sostituzione dell'olio).
Cambio automatico
Il cambio non necessita di
manutenzione (nessun cambio
olio).
Pastiglie dei freni
L'usura dei freni dipende dallo stile di
guida, in particolare per i veicoli utilizzati
in città, per brevi tragitti. Potrebbe essere
necessario far controllare lo stato dei freni anche
al di fuori delle manutenzioni periodiche.
Un abbassamento del livello del liquido dei freni
indica un'usura delle pastiglie, eccetto nel caso
di una perdita nel circuito.
Dopo un lavaggio del veicolo, sui dischi e
sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia dei
freni potrebbe diminuire. Dare qualche colpo
di freno per eliminare l'umidità o la brina dai
freni.
Usura dei dischi freno
Per qualsiasi informazione relativa al
controllo dello stato di usura dei dischi
freno, rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.
Freno di stazionamento
elettrico
Questo sistema non necessita di
manutenzione. Tuttavia, in caso di
problemi, non esitare a far verificare il sistema
dalla Rete CITROËN o da un riparatore
qualificato.
Per maggiori informazioni sul Freno di
stazionamento elettrico, fare
riferimento alla sezione corrispondente.
Ruote e pneumatici
La verifica della pressione di gonfiaggio di
tutti i pneumatici, inclusa la ruota di
scorta, deve essere effettuata con pneumatici
freddi.

184
Informazioni pratiche
In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi alla
Rete CITROËN o ad un riparatore qualificato.
Dopo 1.100 km percorsi, un dispositivo
si attiva automaticamente per impedire
l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L'AdBlue® ghiaccia a temperature
inferiori a -11 °C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che consente di guidare anche in condizioni
climatiche molto rigide.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
– Utilizzare solo fluido AdBlue
® conforme alla
norma ISO 22241.
– Non travasare mai AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.

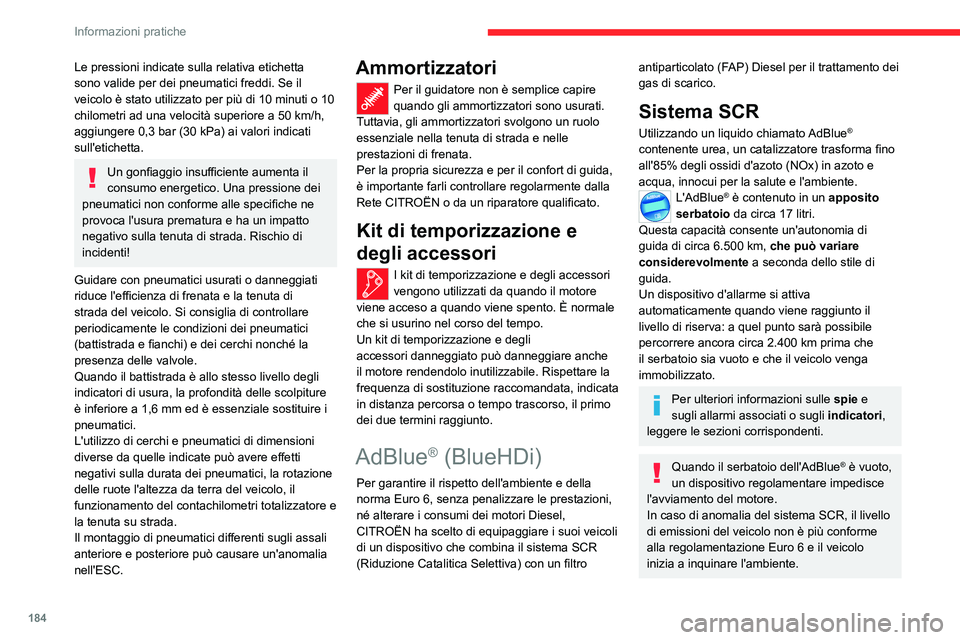

Le pressioni indicate sulla relativa etichetta
sono valide per dei pneumatici freddi. Se il
veicolo è stato utilizzato per più di 10 minuti o 10
chilometri ad una velocità superiore a 50
km/h,
aggiungere 0,3 bar (30 kPa) ai valori indicati
sull'etichetta.
Un gonfiaggio insufficiente aumenta il
consumo energetico. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada. Rischio di
incidenti!
Guidare con pneumatici usurati o danneggiati
riduce l'efficienza di frenata e la tenuta di
strada del veicolo. Si consiglia di controllare
periodicamente le condizioni dei pneumatici
(battistrada e fianchi) e dei cerchi nonché la
presenza delle valvole.
Quando il battistrada è allo stesso livello degli
indicatori di usura, la profondità delle scolpiture
è inferiore a 1,6 mm ed è essenziale sostituire i
pneumatici.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può avere effetti
negativi sulla durata dei pneumatici, la rotazione
delle ruote l'altezza da terra del veicolo, il
funzionamento del contachilometri totalizzatore e
la tenuta su strada.
Il montaggio di pneumatici differenti sugli assali
anteriore e posteriore può causare un'anomalia
nell'ESC.
Ammortizzatori
Per il guidatore non è semplice capire
quando gli ammortizzatori sono usurati.
Tuttavia, gli ammortizzatori svolgono un ruolo
essenziale nella tenuta di strada e nelle
prestazioni di frenata.
Per la propria sicurezza e per il confort di guida,
è importante farli controllare regolarmente dalla
Rete CITROËN o da un riparatore qualificato.
Kit di temporizzazione e
degli accessori
I kit di temporizzazione e degli accessori
vengono utilizzati da quando il motore
viene acceso a quando viene spento. È normale
che si usurino nel corso del tempo.
Un kit di temporizzazione e degli
accessori
danneggiato può danneggiare anche
il motore rendendolo inutilizzabile. Rispettare la
frequenza di sostituzione raccomandata, indicata
in distanza percorsa o tempo trascorso, il primo
dei due termini raggiunto.
AdBlue® (BlueHDi)
Per garantire il rispetto dell'ambiente e della
norma Euro 6, senza penalizzare le prestazioni,
né alterare i consumi dei motori Diesel,
CITROËN ha scelto di equipaggiare i suoi veicoli
di un dispositivo che combina il sistema SCR
(Riduzione Catalitica Selettiva) con un filtro
antiparticolato (FAP) Diesel per il trattamento dei
gas di scarico.
Sistema SCR
Utilizzando un liquido chiamato AdBlue®
contenente urea, un catalizzatore trasforma fino
all'85% degli ossidi d'azoto (NOx) in azoto e
acqua, innocui per la salute e l'ambiente.
L'AdBlue® è contenuto in un apposito
serbatoio da circa 17 litri.
Questa capacità consente un'autonomia di
guida di circa 6.500
km, che può variare
considerevolmente a seconda dello stile di
guida.
Un dispositivo d'allarme si attiva
automaticamente quando viene raggiunto il
livello di riserva: a quel punto sarà possibile
percorrere ancora circa 2.400
km prima che
il serbatoio sia vuoto e che il veicolo venga
immobilizzato.
Per ulteriori informazioni sulle spie e
sugli allarmi associati o sugli indicatori,
leggere le sezioni corrispondenti.
Quando il serbatoio dell'AdBlue® è vuoto,
un dispositivo regolamentare impedisce
l'avviamento del motore.
In caso di anomalia del sistema SCR, il livello
di emissioni del veicolo non è più conforme
alla regolamentazione Euro 6 e il veicolo
inizia a inquinare l'ambiente.

185
Informazioni pratiche

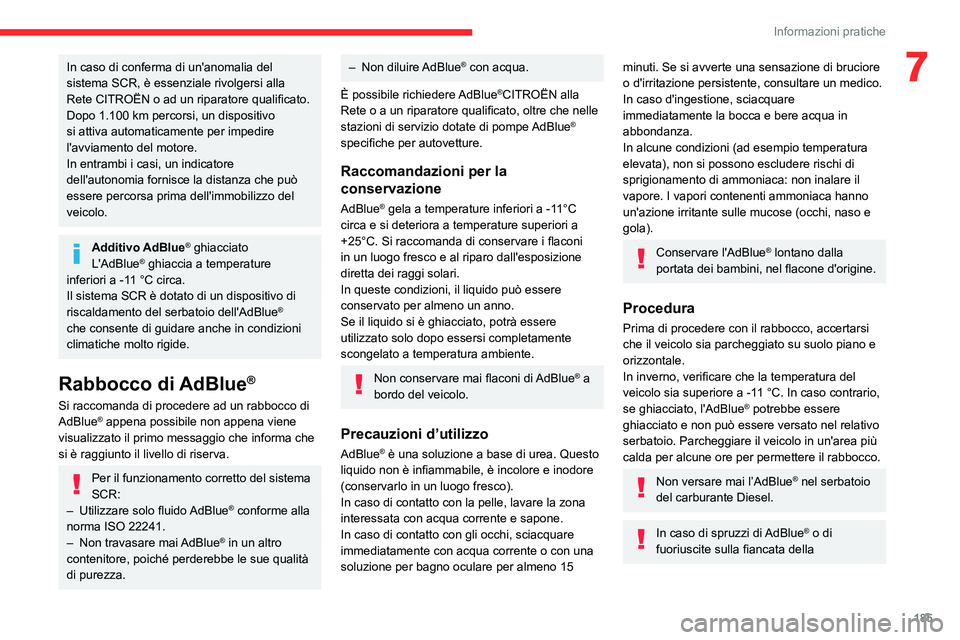

7In caso di conferma di un'anomalia del
sistema SCR, è essenziale rivolgersi alla
Rete CITROËN o ad un riparatore qualificato.
Dopo 1.100 km percorsi, un dispositivo
si attiva automaticamente per impedire
l'avviamento del motore.
In entrambi i casi, un indicatore
dell'autonomia fornisce la distanza che può
essere percorsa prima dell'immobilizzo del
veicolo.
Additivo AdBlue® ghiacciato
L'AdBlue® ghiaccia a temperature
inferiori a -11 °C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che consente di guidare anche in condizioni
climatiche molto rigide.
Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco di
AdBlue® appena possibile non appena viene
visualizzato il primo messaggio che informa che
si è raggiunto il livello di riserva.
Per il funzionamento corretto del sistema
SCR:
–

Utilizzare solo fluido
AdBlue
® conforme alla
norma ISO 22241.
–

Non travasare mai

AdBlue
® in un altro
contenitore, poiché perderebbe le sue qualità
di purezza.
– Non diluire AdBlue® con acqua.
È possibile richiedere AdBlue
®CITROËN alla
Rete o a un riparatore qualificato, oltre che nelle
stazioni di servizio dotate di pompe AdBlue
®
specifiche per autovetture.
Raccomandazioni per la
conservazione
AdBlue® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
+25°C. Si raccomanda di conservare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari.
In queste condizioni, il liquido può essere
conservato per almeno un anno.
Se il liquido si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Non conservare mai flaconi di AdBlue® a
bordo del veicolo.
Precauzioni d’utilizzo
AdBlue® è una soluzione a base di urea. Questo
liquido non è infiammabile, è incolore e inodore
(conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la zona
interessata con acqua corrente e sapone.
In caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con una
soluzione per bagno oculare per almeno 15
minuti. Se si avverte una sensazione di bruciore
o d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori contenenti ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11
°C. In caso contrario,
se ghiacciato, l'AdBlue
® potrebbe essere
ghiacciato e non può essere versato nel relativo
serbatoio. Parcheggiare il veicolo in un'area più
calda per alcune ore per permettere il rabbocco.
Non versare mai l’AdBlue® nel serbatoio
del carburante Diesel.
In caso di spruzzi di AdBlue® o di
fuoriuscite sulla fiancata della

186
Informazioni pratiche

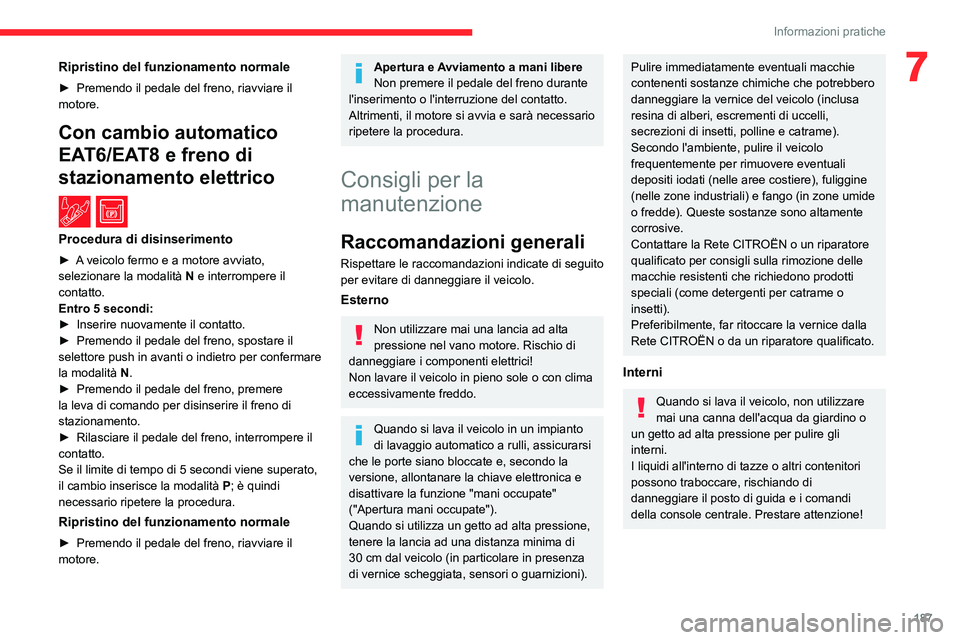

Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Con cambio automatico
EAT6/EAT8 e freno di
stazionamento elettrico
/
Procedura di disinserimento
► A veicolo fermo e a motore avviato,
selezionare la modalità N e interrompere il
contatto.
Entro 5 secondi:
► Inserire nuovamente il contatto.
► Premendo il pedale del freno, spostare il
selettore push in avanti o indietro per confermare
la modalità N.
► Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
► Rilasciare il pedale del freno, interrompere il
contatto.
Se il limite di tempo di 5 secondi viene superato,
il cambio inserisce la modalità P; è quindi
necessario ripetere la procedura.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.

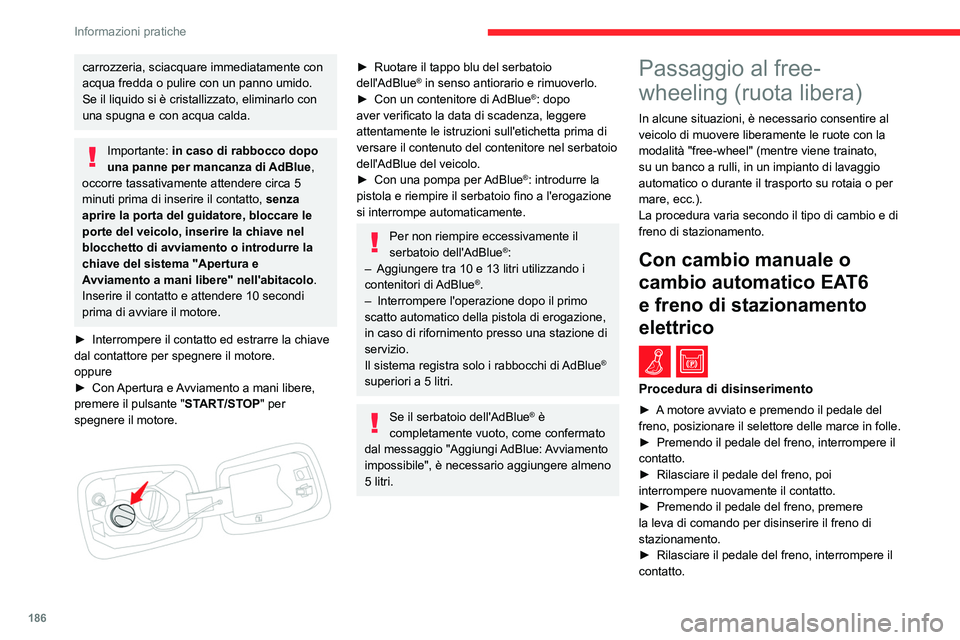

carrozzeria, sciacquare immediatamente con
acqua fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo
una panne per mancanza di AdBlue,
occorre tassativamente attendere circa 5
minuti prima di inserire il contatto, senza
aprire la porta del guidatore, bloccare le
porte del veicolo, inserire la chiave nel
blocchetto di avviamento o introdurre la
chiave del sistema "Apertura e
Avviamento a mani libere" nell'abitacolo .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
►

Interrompere il contatto ed estrarre la chiave
dal contattore per spegnere il motore.
oppure
►


Con
Apertura e Avviamento a mani libere,
premere il pulsante " START/STOP" per
spegnere il motore.


► Ruotare il tappo blu del serbatoio
dell'AdBlue® in senso antiorario e rimuoverlo.
►
Con un contenitore di AdBlue®: dopo
aver verificato la data di scadenza, leggere
attentamente le istruzioni sull'etichetta prima di
versare il contenuto del contenitore nel serbatoio
dell'AdBlue del veicolo.
►

Con una pompa per


AdBlue®: introdurre la
pistola e riempire il serbatoio fino a l'erogazione
si interrompe automaticamente.
Per non riempire eccessivamente il
serbatoio dell'AdBlue®:
–
Aggiungere tra 10 e 13 litri utilizzando i
contenitori
di AdBlue
®.
–
Interrompere l'operazione dopo il primo
scatto automatico della pistola di erogazione,
in caso di rifornimento presso una stazione di
servizio.
Il sistema registra solo i rabbocchi di
AdBlue
®
superiori a 5

litri.
Se il serbatoio dell'AdBlue® è
completamente vuoto, come confermato
dal messaggio "Aggiungi

AdBlue: A
vviamento
impossibile", è necessario aggiungere almeno
5 litri.
Passaggio al free-
wheeling (ruota libera)
In alcune situazioni, è necessario consentire al
veicolo di muovere liberamente le ruote con la
modalità "free-wheel" (mentre viene trainato,
su un banco a rulli, in un impianto di lavaggio
automatico o durante il trasporto su rotaia o per
mare, ecc.).
La procedura varia secondo il tipo di cambio e di
freno di stazionamento.
Con cambio manuale o
cambio automatico EAT6
e freno di stazionamento
elettrico
/
Procedura di disinserimento
► A motore avviato e premendo il pedale del
freno, posizionare il selettore delle marce in folle.
►

Premendo il pedale del freno, interrompere il
contatto.
►


Rilasciare il pedale del freno, poi
interrompere nuovamente il contatto.
►


Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
►


Rilasciare il pedale del freno, interrompere il
contatto.

187
Informazioni pratiche
7Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Con cambio automatico
EAT6/EAT8 e freno di
stazionamento elettrico
/
Procedura di disinserimento
► A veicolo fermo e a motore avviato,
selezionare la modalità N e interrompere il
contatto.
Entro 5
secondi:
►

Inserire nuovamente il contatto.
►


Premendo il pedale del freno, spostare il
selettore

push in avanti o indietro per confermare
la modalità

N
.
►

Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
►


Rilasciare il pedale del freno, interrompere il
contatto.
Se il limite di tempo di 5 secondi viene superato,
il cambio inserisce la modalità


P
; è quindi
necessario ripetere la procedura.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Apertura e Avviamento a mani libere
Non premere il pedale del freno durante
l'inserimento o l'interruzione del contatto.
Altrimenti, il motore si avvia e sarà necessario
ripetere la procedura.
Consigli per la
manutenzione
Raccomandazioni generali
Rispettare le raccomandazioni indicate di seguito
per evitare di danneggiare il veicolo.
Esterno
Non utilizzare mai una lancia ad alta
pressione nel vano motore. Rischio di
danneggiare i componenti elettrici!
Non lavare il veicolo in pieno sole o con clima
eccessivamente freddo.
Quando si lava il veicolo in un impianto
di lavaggio automatico a rulli, assicurarsi
che le porte siano bloccate e, secondo la
versione, allontanare la chiave elettronica e
disattivare la funzione "mani occupate"
("Apertura mani occupate").
Quando si utilizza un getto ad alta pressione,
tenere la lancia ad una distanza minima di
30

cm dal veicolo (in particolare in presenza
di vernice scheggiata, sensori o guarnizioni).
Pulire immediatamente eventuali macchie
contenenti sostanze chimiche che potrebbero
danneggiare la vernice del veicolo (inclusa
resina di alberi, escrementi di uccelli,
secrezioni di insetti, polline e catrame).
Secondo l'ambiente, pulire il veicolo
frequentemente per rimuovere eventuali
depositi iodati (nelle aree costiere), fuliggine
(nelle zone industriali) e fango (in zone umide
o fredde). Queste sostanze sono altamente
corrosive.
Contattare la Rete CITROËN o un riparatore
qualificato per consigli sulla rimozione delle
macchie resistenti che richiedono prodotti
speciali (come detergenti per catrame o
insetti).
Preferibilmente, far ritoccare la vernice dalla
Rete CITROËN o da un riparatore qualificato.
Interni
Quando si lava il veicolo, non utilizzare
mai una canna dell'acqua da giardino o
un getto ad alta pressione per pulire gli
interni.
I liquidi all'interno di tazze o altri contenitori
possono traboccare, rischiando di
danneggiare il posto di guida e i comandi
della console centrale. Prestare attenzione!

188
Informazioni pratiche

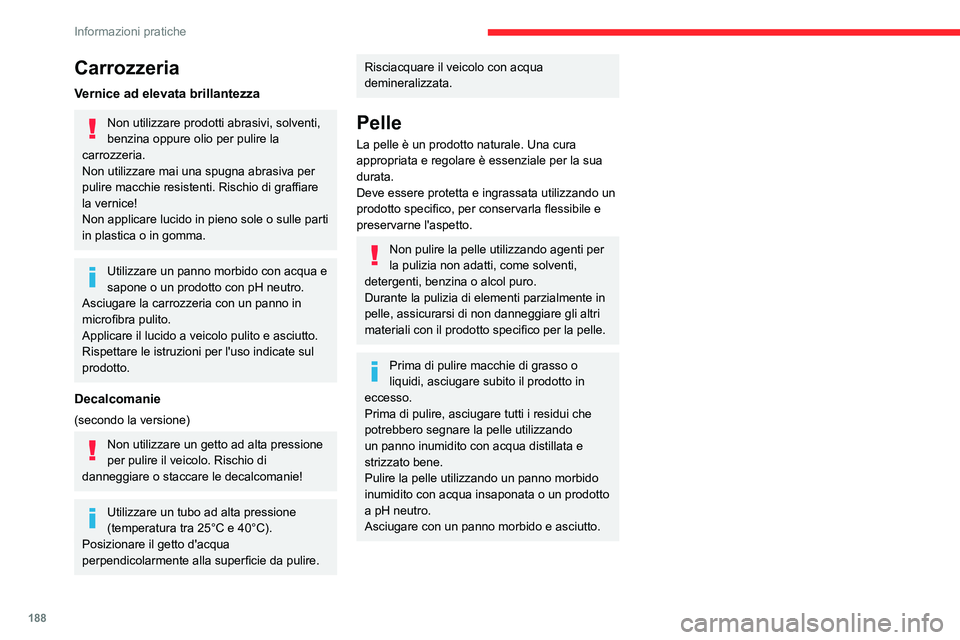

Carrozzeria
Vernice ad elevata brillantezza
Non utilizzare prodotti abrasivi, solventi,
benzina oppure olio per pulire la
carrozzeria.
Non utilizzare mai una spugna abrasiva per
pulire macchie resistenti. Rischio di graffiare
la vernice!
Non applicare lucido in pieno sole
o sulle parti
in plastica o in gomma.
Utilizzare un panno morbido con acqua e
sapone o un prodotto con pH neutro.
Asciugare la carrozzeria con un panno in
microfibra pulito.
Applicare il lucido a veicolo pulito e asciutto.
Rispettare le istruzioni per l'uso indicate sul
prodotto.
Decalcomanie
(secondo la versione)
Non utilizzare un getto ad alta pressione
per pulire il veicolo. Rischio di
danneggiare o staccare le decalcomanie!
Utilizzare un tubo ad alta pressione
(temperatura tra 25°C e 40°C).
Posizionare il getto d'acqua
perpendicolarmente alla superficie da pulire.
Risciacquare il veicolo con acqua
demineralizzata.
Pelle
La pelle è un prodotto naturale. Una cura
appropriata e regolare è essenziale per la sua
durata.
Deve essere protetta e ingrassata utilizzando un
prodotto specifico, per conservarla flessibile e
preservarne l'aspetto.
Non pulire la pelle utilizzando agenti per
la pulizia non adatti, come solventi,
detergenti, benzina o alcol puro.
Durante la pulizia di elementi parzialmente in
pelle, assicurarsi di non danneggiare gli altri
materiali con il prodotto specifico per la pelle.
Prima di pulire macchie di grasso o
liquidi, asciugare subito il prodotto in
eccesso.
Prima di pulire, asciugare tutti i residui che
potrebbero segnare la pelle utilizzando
un panno inumidito con acqua distillata e
strizzato bene.
Pulire la pelle utilizzando un panno morbido
inumidito con acqua insaponata o un prodotto
a pH neutro.
Asciugare con un panno morbido e asciutto.

189

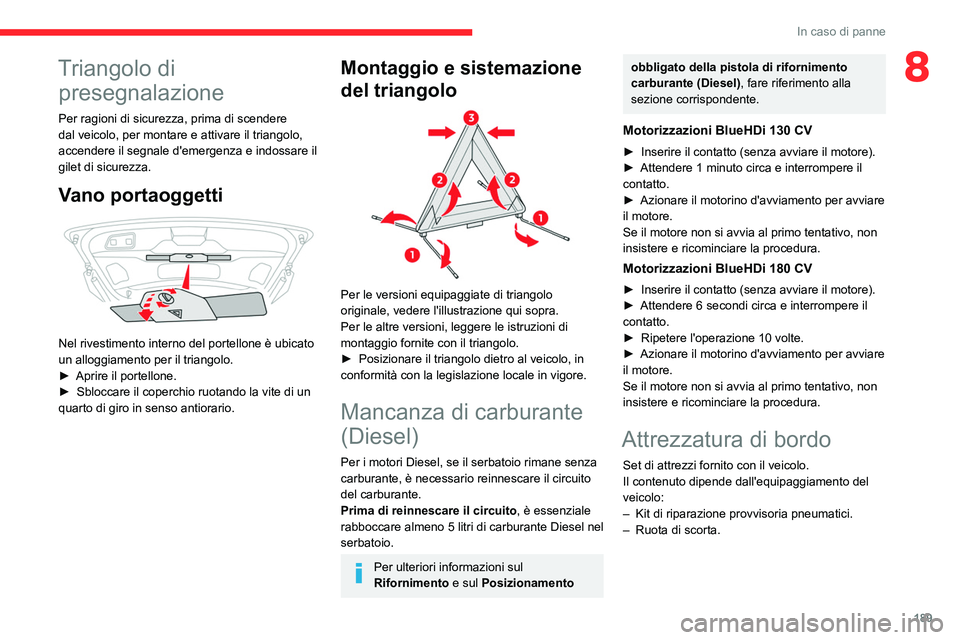

In caso di panne
8Triangolo di presegnalazione
Per ragioni di sicurezza, prima di scendere
dal veicolo, per montare e attivare il triangolo,
accendere il segnale d'emergenza e indossare il
gilet di sicurezza.
Vano portaoggetti

Nel rivestimento interno del portellone è ubicato
un alloggiamento per il triangolo.
►

Aprire il portellone.
►


Sbloccare il coperchio ruotando la vite di un
quarto di giro in senso antiorario.
Montaggio e sistemazione
del triangolo


Per le versioni equipaggiate di triangolo
originale, vedere l'illustrazione qui sopra.
Per le altre versioni, leggere le istruzioni di
montaggio fornite con il triangolo.
►

Posizionare il triangolo dietro al veicolo, in
conformità con la legislazione locale in vigore.
Mancanza di carburante
(Diesel)
Per i motori Diesel, se il serbatoio rimane senza
carburante, è necessario reinnescare il circuito
del carburante.
Prima di reinnescare il circuito, è essenziale
rabboccare almeno 5 litri di carburante Diesel nel
serbatoio.
Per ulteriori informazioni sul
Rifornimento e sul Posizionamento
obbligato della pistola di rifornimento
carburante (Diesel) , fare riferimento alla
sezione corrispondente.
Motorizzazioni BlueHDi 130 CV
► Inserire il contatto (senza avviare il motore).
► Attendere 1 minuto circa e interrompere il
contatto.
►

Azionare il motorino d'avviamento per avviare
il motore.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Motorizzazioni BlueHDi 180 CV
► Inserire il contatto (senza avviare il motore).
► Attendere 6 secondi circa e interrompere il
contatto.
►

Ripetere l'operazione 10 volte.
►


Azionare il motorino d'avviamento per avviare
il motore.
Se il motore non si avvia al primo tentativo, non
insistere e ricominciare la procedura.
Attrezzatura di bordo
Set di attrezzi fornito con il veicolo.
Il contenuto dipende dall'equipaggiamento del
veicolo:
–

Kit di riparazione provvisoria pneumatici.
–


Ruota di scorta.

190
In caso di panne
Accesso agli attrezzi

Il kit degli attrezzi si trova sotto il pianale del
bagagliaio.
Per accedere:
Versioni con pianale a 2 posizioni:
►
Aprire il bagagliaio.
►


Posizionare il pianale del bagagliaio mobile in
posizione alta.
V

ersioni con tappetino del bagagliaio
pieghevole (ibrido ricaricabile):
►

Aprire il bagagliaio.
►


Distendere il tappetino pieghevole del
bagagliaio tirando la relativa maniglia, fino alla
completa apertura.
Con kit di riparazione provvisoria
pneumatici


► Sganciare i due fissaggi per aprire il
coperchio.
Con ruota di scorta

► Sganciare la scatola porta-attrezzi tirandola
verso l'alto.
►

Sganciare i due fissaggi per aprire il
coperchio.
Elenco degli attrezzi

1. Cunei per immobilizzare il veicolo (secondo
l’equipaggiamento)
2. Boccola per bulloni antifurto ruota (situata
nel cassettino portaoggetti) (secondo
l’equipaggiamento)
Per adattare la chiave smonta ruota ai bulloni
“antifurto” speciali.
3. Anello di traino amovibile e attrezzo di
apertura del rivestimento di protezione
anteriore e posteriore
Per ulteriori informazioni sul traino del veicolo
e sull’utilizzo dell’anello di traino amovibile, fare
riferimento alla sezione corrispondente.
