2022 CITROEN C5 AIRCROSS Libretti Di Uso E manutenzione (in Italian)

71
Illuminazione e visibilità
4Comandi illuminazione
esterna
Illuminazione principale



Accensione automatica dei fari/fari diurni
Solo luci di posizione
Fari anabbaglianti o abbaglianti
Commutazione dei fari

► Tirare il comando per passare da fari
anabbaglianti a fari abbaglianti.
Display
L'accensione della spia corrispondente sul
quadro strumenti conferma che l'illuminazione
selezionata è accesa.
Il malfunzionamento di un faro è
segnalato dall'accensione fissa di questa
spia, accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Fari fendinebbia
Fendinebbia posteriori
Funzionano solo con i fari anabbaglianti o
abbaglianti accesi.


► Ruotare la ghiera in avanti per accenderli e
all'indietro per spegnerli.
In caso di spegnimento automatico dei fari
(posizione " AUT
O"), i fendinebbia e i fari
anabbaglianti resteranno accesi.
Fendinebbia anteriori/posteriori.
Funzionano con le luci di posizione, gli
anabbaglianti o gli abbaglianti accesi.


► Ruotare la ghiera in avanti:
• una volta per accendere i fendinebbia
anteriori,
•

una seconda volta per accendere i
fendinebbia posteriori.
►


Ruotare nella direzione opposta per
disattivare.
In caso di spegnimento automatico dei fari
(posizione " AUT

O") o di spegnimento manuale
dei fari anabbaglianti, i fendinebbia e le luci di
posizione resteranno accesi.
►

Per spegnere i fendinebbia, ruotare la ghiera
all'indietro. Si spegneranno anche le luci di
posizione.
L'accensione dei fendinebbia è vietata in
presenza di cielo sereno o pioggia, sia di
giorno che di notte. In queste situazioni la
potenza dei loro fasci luminosi potrebbe
abbagliare gli altri guidatori. Devono essere
utilizzati unicamente in caso di nebbia o
nevicata (attenendosi alle normative del
Paese).
Non dimenticare di spegnere i fendinebbia
quando non sono più necessari.

72
Illuminazione e visibilità
Luci di parcheggio
Segnalazione laterale realizzata mediante
l'accensione delle luci di posizione solamente sul
lato strada.
► Secondo la versione, nel minuto successivo
all'interruzione del contatto, azionare il comando
d'illuminazione verso l'alto o verso il basso,
in funzione del lato del veicolo che è verso
la strada (esempio: parcheggio sulla sinistra;
comando d'illuminazione verso l'alto; accensione
luci lato destro).
Ciò è indicato da un segnale acustico e
dall'accensione sul quadro strumenti della spia
dell'indicatore di direzione corrispondente.
Per spegnere le luci di parcheggio, riposizionare
il comando d'illuminazione sulla posizione
centrale.
Accensione automatica dei fari
Quando la ghiera è in posizione " AUTO" e il
sensore di pioggia/irraggiamento solare rileva
un livello di luce ambiente basso, le luci della
targa, le luci di posizione e i fari anabbaglianti si
accendono automaticamente, senza intervento
del guidatore. Si possono accendere anche
in caso di rilevamento di pioggia, nello stesso
momento dell'attivazione automatica dei
tergicristallo.

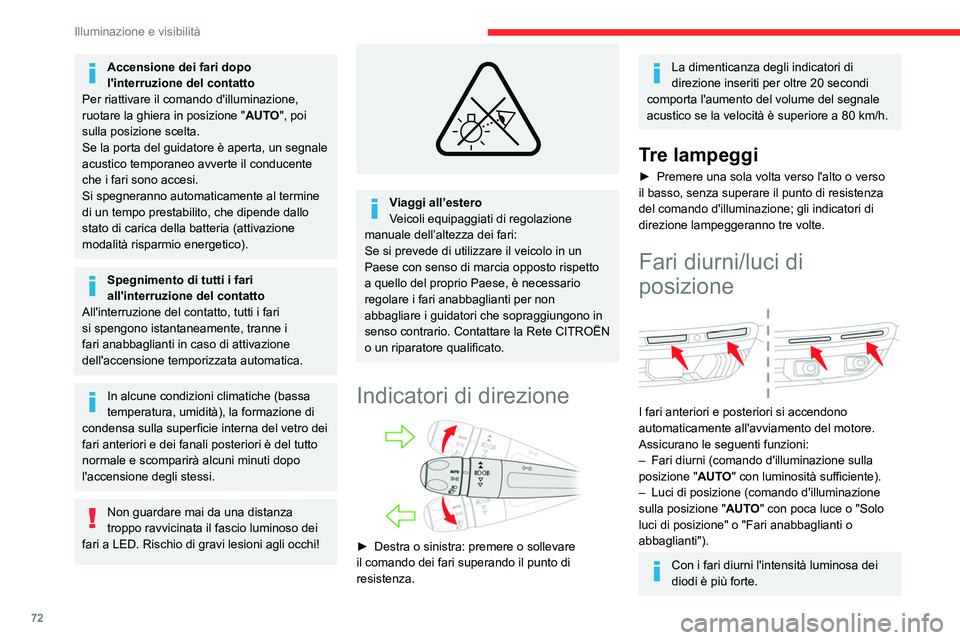

Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illuminazione,
ruotare la ghiera in posizione " AUTO", poi
sulla posizione scelta.
Se la porta del guidatore è aperta, un segnale
acustico temporaneo avverte il conducente
che i fari sono accesi.
Si spegneranno automaticamente al termine
di un tempo prestabilito, che dipende dallo
stato di carica della batteria (attivazione
modalità risparmio energetico).
Spegnimento di tutti i fari
all'interruzione del contatto
All'interruzione del contatto, tutti i fari
si spengono istantaneamente, tranne i
fari anabbaglianti in caso di attivazione
dell'accensione temporizzata automatica.
In alcune condizioni climatiche (bassa
temperatura, umidità), la formazione di
condensa sulla superficie interna del vetro dei
fari anteriori e dei fanali posteriori è del tutto
normale e scomparirà alcuni minuti dopo
l'accensione degli stessi.
Non guardare mai da una distanza
troppo ravvicinata il fascio luminoso dei
fari a LED. Rischio di gravi lesioni agli occhi!


Viaggi all’estero
Veicoli equipaggiati di regolazione
manuale dell’altezza dei fari:
Se si prevede di utilizzare il veicolo in un
Paese con senso di marcia opposto rispetto
a quello del proprio Paese, è necessario
regolare i fari anabbaglianti per non
abbagliare i guidatori che sopraggiungono in
senso contrario. Contattare la Rete CITROËN
o un riparatore qualificato.
Indicatori di direzione

► Destra o sinistra: premere o sollevare
il comando dei fari superando il punto di
resistenza.
La dimenticanza degli indicatori di
direzione inseriti per oltre 20 secondi
comporta l'aumento del volume del segnale
acustico se la velocità è superiore a 80
km/h.
Tre lampeggi
► Premere una sola volta verso l'alto o verso
il basso, senza superare il punto di resistenza
del comando d'illuminazione; gli indicatori di
direzione lampeggeranno tre volte.
Fari diurni/luci di
posizione


I fari anteriori e posteriori si accendono
automaticamente all'avviamento del motore.
Assicurano le seguenti funzioni:
–

Fari diurni (comando d'illuminazione sulla
posizione " AUT

O" con luminosità sufficiente).
–

Luci di posizione (comando d'illuminazione
sulla posizione " AUT

O" con poca luce o "Solo
luci di posizione" o "Fari anabbaglianti o
abbaglianti").
Con i fari diurni l'intensità luminosa dei
diodi è più forte.

73
Illuminazione e visibilità

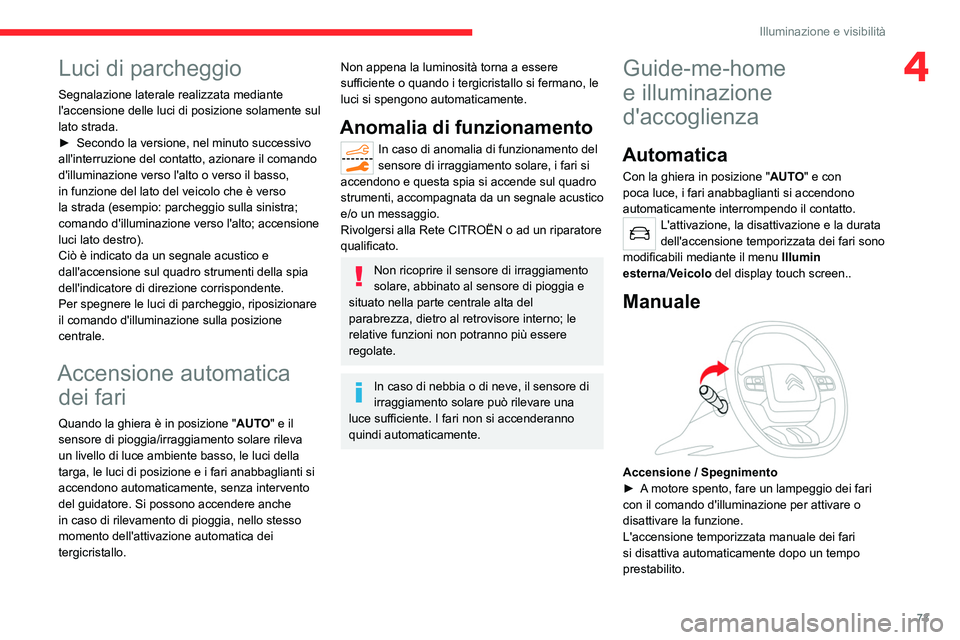

4Luci di parcheggio
Segnalazione laterale realizzata mediante
l'accensione delle luci di posizione solamente sul
lato strada.
►
Secondo la versione, nel minuto successivo
all'interruzione del contatto, azionare il comando
d'illuminazione verso l'alto o verso il basso,
in funzione del lato del veicolo che è verso
la strada (esempio: parcheggio sulla sinistra;
comando d'illuminazione verso l'alto; accensione
luci lato destro).
Ciò è indicato da un segnale acustico e
dall'accensione sul quadro strumenti della spia
dell'indicatore di direzione corrispondente.
Per spegnere le luci di parcheggio, riposizionare
il comando d'illuminazione sulla posizione
centrale.
Accensione automatica dei fari
Quando la ghiera è in posizione " AUTO" e il
sensore di pioggia/irraggiamento solare rileva
un livello di luce ambiente basso, le luci della
targa, le luci di posizione e i fari anabbaglianti si
accendono automaticamente, senza intervento
del guidatore. Si possono accendere anche
in caso di rilevamento di pioggia, nello stesso
momento dell'attivazione automatica dei
tergicristallo.
Non appena la luminosità torna a essere
sufficiente o quando i tergicristallo si fermano, le
luci si spengono automaticamente.
Anomalia di funzionamento
In caso di anomalia di funzionamento del
sensore di irraggiamento solare, i fari si
accendono e questa spia si accende sul quadro
strumenti, accompagnata da un segnale acustico
e/o un messaggio.
Rivolgersi alla Rete CITROËN o ad un riparatore
qualificato.
Non ricoprire il sensore di irraggiamento
solare, abbinato al sensore di pioggia e
situato nella parte centrale alta del
parabrezza, dietro al retrovisore interno; le
relative funzioni non potranno più essere
regolate.
In caso di nebbia o di neve, il sensore di
irraggiamento solare può rilevare una
luce sufficiente. I fari non si accenderanno
quindi automaticamente.
Guide-me-home
e illuminazione
d'accoglienza
Automatica
Con la ghiera in posizione " AUTO" e con
poca luce, i fari anabbaglianti si accendono
automaticamente interrompendo il contatto.
L'attivazione, la disattivazione e la durata
dell'accensione temporizzata dei fari sono
modificabili mediante il menu Illumin
esterna /Veicolo del display touch screen..
Manuale

Accensione / Spegnimento
►
A motore spento, fare un lampeggio dei fari
con il comando d'illuminazione per attivare o
disattivare la funzione.
L'accensione temporizzata manuale dei fari
si disattiva automaticamente dopo un tempo
prestabilito.

74
Illuminazione e visibilità

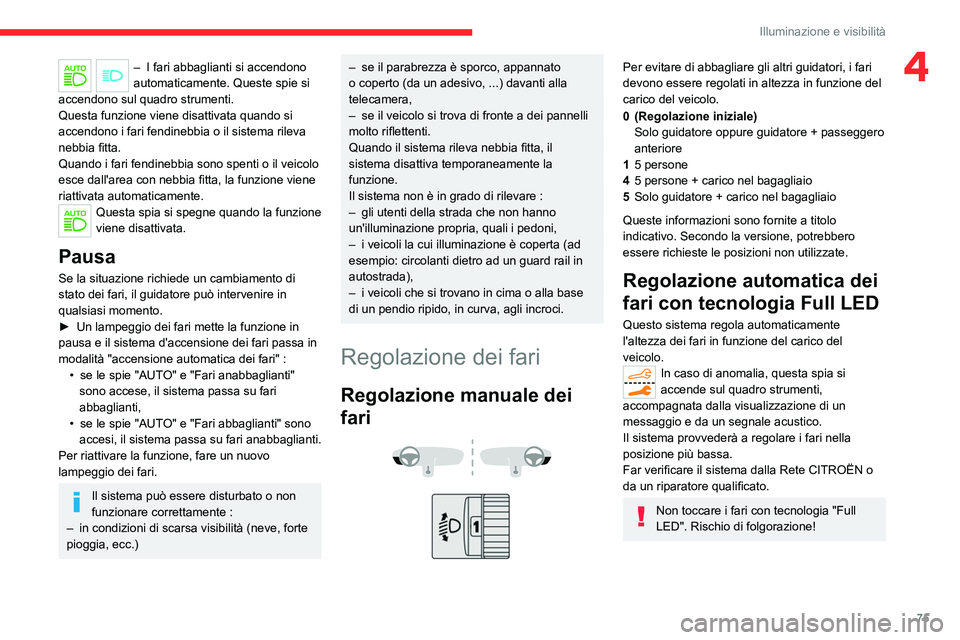

– I fari abbaglianti si accendono
automaticamente. Queste spie si
accendono sul quadro strumenti.
Questa funzione viene disattivata quando si
accendono i fari fendinebbia o il sistema rileva
nebbia fitta.
Quando i fari fendinebbia sono spenti o il veicolo
esce dall'area con nebbia fitta, la funzione viene
riattivata automaticamente.
Questa spia si spegne quando la funzione
viene disattivata.
Pausa
Se la situazione richiede un cambiamento di
stato dei fari, il guidatore può intervenire in
qualsiasi momento.
► Un lampeggio dei fari mette la funzione in
pausa e il sistema d'accensione dei fari passa in
modalità "accensione automatica dei fari" : • se le spie "AUTO" e "Fari anabbaglianti"
sono accese, il sistema passa su fari
abbaglianti,
• se le spie "AUTO" e "Fari abbaglianti" sono
accesi, il sistema passa su fari anabbaglianti.
Per riattivare la funzione, fare un nuovo
lampeggio dei fari.
Il sistema può essere disturbato o non
funzionare correttamente :
– in condizioni di scarsa visibilità (neve, forte
pioggia, ecc.)
Illuminazione esterna
d'accoglienza automatica
Quando la funzione "Accensione automatica dei
fari" è attivata e in caso di scarsa luminosità, le
luci di posizione, i fari anabbaglianti ed i faretti
sotto i retrovisori si accendono automaticamente
allo sbloccaggio delle porte del veicolo.
L'attivazione, la disattivazione e la durata
dell'illuminazione d'accoglienza esterna
sono modificabili mediante il menu Illumin
esterna /Veicolodel display touch screen..
Illuminazione d'accoglienza
La disponibilità di questa funzione dipende dalla
versione.
► Premere una volta brevemente questo
tasto del telecomando.
Le luci di posizione, gli anabbaglianti, le
illuminazioni della targa e i faretti dei retrovisori
esterni si accendono per 30 secondi.
Una nuova pressione, prima della fine della
temporizzazione, provoca lo spegnimento
immediato dei fari.
Faretti dei retrovisori esterni
Questi faretti facilitano l'accesso al veicolo
illuminando il suolo vicino alle porte anteriori.
Quando il comando della plafoniera
anteriore è su questa posizione, i faretti si
accendono automaticamente:
–

allo sbloccaggio del veicolo;
–


all'apertura di una porta;
– al ricevimento di una richiesta di localizzazione
del veicolo inviata dal telecomando;
Indipendentemente dalla posizione del
comando della plafoniera anteriore, i faretti si
accendono anche con le funzioni di illuminazione
d'accoglienza
e accensione temporizzata dei fari.
Si spengono automaticamente dopo 30 secondi.
Passaggio automatico fari
anabbaglianti/abbaglianti
Sistema che permuta automaticamente i fari
anabbaglianti e i fari abbaglianti in funzione
delle condizioni di luce e del traffico, grazie ad
una telecamera posizionata sulla parte alta del
parabrezza.
Questo sistema è un aiuto alla guida.
Il guidatore è comunque responsabile
dell'illuminazione del suo veicolo,
dell'adattamento alle condizioni di luce, di
visibilità, del traffico e del rispetto del codice
della strada.
Il sistema sarà operativo al superamento
dei 25 km/h.
Se la velocità scende al di sotto di 15
km/h, la
funzione non è più operativa.


Attivazione / disattivazione
► Posizionare la ghiera del comando
d'illuminazione sulla posizione " AUT
O".
► Nel menu Veicolo / Guida ,
selezionare la scheda " Tasti rapidi",
quindi " Commutaz autom fari abbaglianti ".
Se non viene disattivata la funzione,
l'illuminazione passa automaticamente alla
modalità "accensione automatica dei fari":
All'interruzione del contatto, lo stato del sistema
rimane in memoria.
Funzionamento
Se il livello di illuminazione ambiente è
sufficiente e/o se le condizioni del traffico non
permettono l’accensione dei fari abbaglianti:
– I fari anabbaglianti rim angono
accesi. Queste spie si accendono
sul quadro strumenti.
Se il livello di illuminazione ambiente è molto
basso e le condizioni del traffico lo consentono:

75
Illuminazione e visibilità
4– I fari abbaglianti si accendono
automaticamente. Queste spie si
accendono sul quadro strumenti.
Questa funzione viene disattivata quando si
accendono i fari fendinebbia o il sistema rileva
nebbia fitta.
Quando i fari fendinebbia sono spenti o il veicolo
esce dall'area con nebbia fitta, la funzione viene
riattivata automaticamente.
Questa spia si spegne quando la funzione
viene disattivata.
Pausa
Se la situazione richiede un cambiamento di
stato dei fari, il guidatore può intervenire in
qualsiasi momento.
►

Un lampeggio dei fari mette la funzione in
pausa e il sistema d'accensione dei fari passa in
modalità "accensione automatica dei fari" : •


se le spie "AUT
O" e "Fari anabbaglianti"
sono accese, il sistema passa su fari
abbaglianti,
•

se le spie "AUT
O" e "Fari abbaglianti" sono
accesi, il sistema passa su fari anabbaglianti.
Per riattivare la funzione, fare un nuovo
lampeggio dei fari.
Il sistema può essere disturbato o non
funzionare correttamente :
–

in condizioni di scarsa visibilità (neve, forte
pioggia, ecc.)
– se il parabrezza è sporco, appannato
o coperto (da un adesivo, ...) davanti alla
telecamera,
–

se il veicolo si trova di fronte a dei pannelli
molto riflettenti.
Quando il sistema rileva nebbia fitta, il
sistema disattiva temporaneamente la
funzione.
Il sistema non è in grado di rilevare :
–


gli utenti della strada che non hanno
un'illuminazione propria, quali i pedoni,
–


i veicoli la cui illuminazione è coperta (ad
esempio: circolanti dietro ad un guard rail in
autostrada),
–


i veicoli che si trovano in cima o alla base
di un pendio ripido, in curva, agli incroci.
Regolazione dei fari
Regolazione manuale dei
fari




Per evitare di abbagliare gli altri guidatori, i fari
devono essere regolati in altezza in funzione del
carico del veicolo.
0 (Regolazione iniziale) Solo guidatore oppure guidatore + passeggero
anteriore
1 5 persone
4 5 persone + carico nel bagagliaio
5 Solo guidatore + carico nel bagagliaio
Queste informazioni sono fornite a titolo
indicativo. Secondo la versione, potrebbero
essere richieste
le posizioni non utilizzate.
Regolazione automatica dei
fari con tecnologia Full LED
Questo sistema regola automaticamente
l'altezza dei fari in funzione del carico del
veicolo.
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Il sistema provvederà a regolare i fari nella
posizione più bassa.
Far verificare il sistema dalla Rete CITROËN o
da un riparatore qualificato.
Non toccare i fari con tecnologia "Full
LED". Rischio di folgorazione!

76
Illuminazione e visibilità
Disattivato
Movimento singolo (premere verso il
basso e rilasciare).
oppure
Funzionamento automatico
Leggere la sezione corrispondente.
Dopo aver interrotto il contatto, può
verificarsi un piccolo movimento del
tergicristallo che rientra nell'alloggiamento
sotto il cofano motore.
All’interruzione del contatto se il tergicristallo è attivo, sarà necessario
azionare il comando per riattivare il
funzionamento al successivo avviamento (a
meno che il contatto resta disinserito per
meno di 1 minuto).
Lavacristallo anteriore
► Tenere tirato il comando del tergicristallo
verso di sé.
Al termine dell'operazione viene eseguito un
ciclo di lavaggio finale.
I getti di lavaggio del parabrezza sono
incorporati nella punta di ogni braccio del
tergicristallo.
Il liquido lavacristalli viene spruzzato lungo
la spazzola tergicristallo. Questo migliora

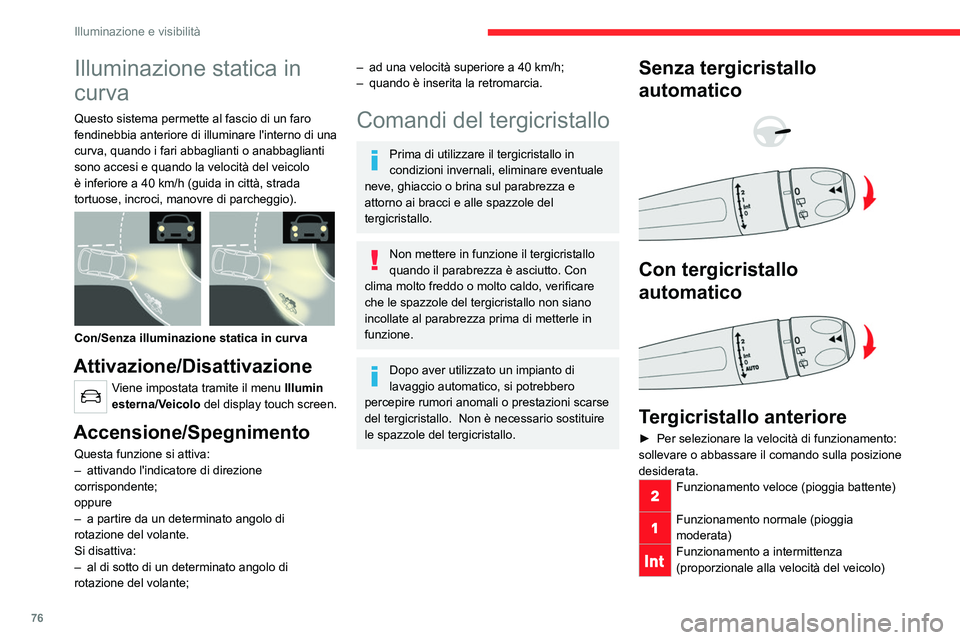

Illuminazione statica in
curva
Questo sistema permette al fascio di un faro
fendinebbia anteriore di illuminare l'interno di una
curva, quando i fari abbaglianti o anabbaglianti
sono accesi e quando la velocità del veicolo
è inferiore a 40
km/h (guida in città, strada
tortuose, incroci, manovre di parcheggio).


Con/Senza illuminazione statica in curva
Attivazione/Disattivazione
Viene impostata tramite il menu Illumin
esterna/Veicolo del display touch screen.
Accensione/Spegnimento
Questa funzione si attiva:
– attivando l'indicatore di direzione
corrispondente;
oppure
–

a partire da un determinato angolo di
rotazione del volante.
Si disattiva:
–


al di sotto di un determinato angolo di
rotazione del volante;
– ad una velocità superiore a 40 km/h;
– quando è inserita la retromarcia.
Comandi del tergicristallo
Prima di utilizzare il tergicristallo in
condizioni invernali, eliminare eventuale
neve, ghiaccio o brina sul parabrezza e
attorno ai bracci e alle spazzole del
tergicristallo.
Non mettere in funzione il tergicristallo
quando il parabrezza è asciutto. Con
clima molto freddo o molto caldo, verificare
che le spazzole del tergicristallo non siano
incollate al parabrezza prima di metterle in
funzione.
Dopo aver utilizzato un impianto di
lavaggio automatico, si potrebbero
percepire rumori anomali o prestazioni scarse
del tergicristallo.
Non è necessario sostituire
le spazzole del tergicristallo.
Senza tergicristallo
automatico




Con tergicristallo
automatico


Tergicristallo anteriore
► Per selezionare la velocità di funzionamento:
sollevare o abbassa re il comando sulla posizione
desiderata.
Funzionamento veloce (pioggia battente)
Funzionamento normale (pioggia
moderata)
Funzionamento a intermittenza
(proporzionale alla velocità del veicolo)

77
Illuminazione e visibilità

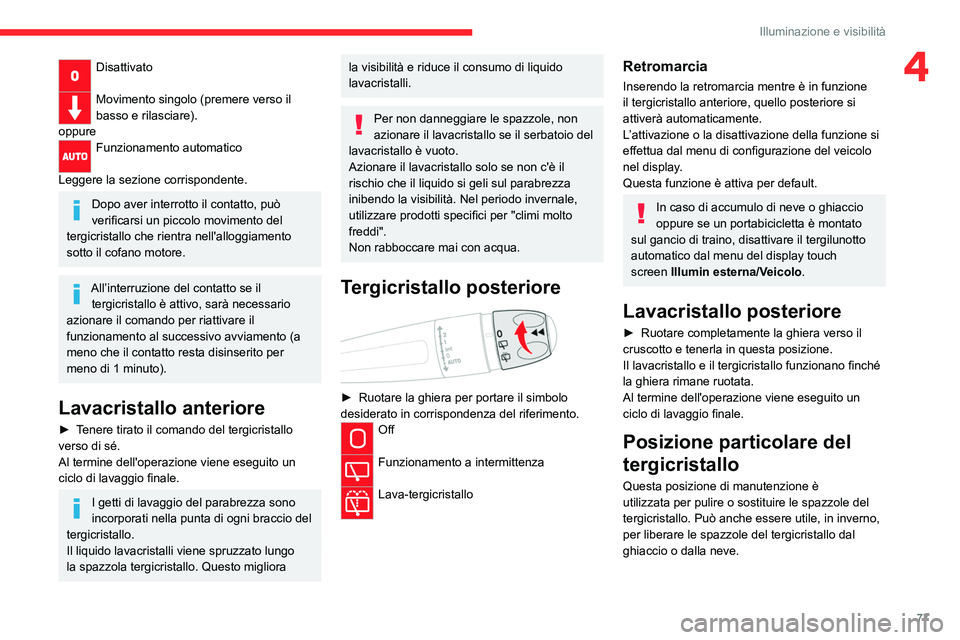

4Disattivato
Movimento singolo (premere verso il
basso e rilasciare).
oppure
Funzionamento automatico
Leggere la sezione corrispondente.
Dopo aver interrotto il contatto, può
verificarsi un piccolo movimento del
tergicristallo che rientra nell'alloggiamento
sotto il cofano motore.
All’interruzione del contatto se il tergicristallo è attivo, sarà necessario
azionare il comando per riattivare il
funzionamento al successivo avviamento (a
meno che il contatto resta disinserito per
meno di 1 minuto).
Lavacristallo anteriore
► Tenere tirato il comando del tergicristallo
verso di sé.
Al termine dell'operazione viene eseguito un
ciclo di lavaggio finale.
I getti di lavaggio del parabrezza sono
incorporati nella punta di ogni braccio del
tergicristallo.
Il liquido lavacristalli viene spruzzato lungo
la spazzola tergicristallo. Questo migliora
la visibilità e riduce il consumo di liquido
lavacristalli.
Per non danneggiare le spazzole, non
azionare il lavacristallo se il serbatoio del
lavacristallo è vuoto.
Azionare il lavacristallo solo se non c'è il
rischio che il liquido si geli sul parabrezza
inibendo la visibilità. Nel periodo invernale,
utilizzare prodotti specifici per "climi molto
freddi".
Non rabboccare mai con acqua.
Tergicristallo posteriore

► Ruotare la ghiera per portare il simbolo
desiderato in corrispondenza del riferimento.
Off
Funzionamento a intermittenza
Lava-tergicristallo
Retromarcia
Inserendo la retromarcia mentre è in funzione
il tergicristallo anteriore, quello posteriore si
attiverà automaticamente.
L’attivazione o la disattivazione della funzione si
effettua dal menu di configurazione del veicolo
nel display.
Questa funzione è attiva per default.
In caso di accumulo di neve o ghiaccio
oppure se un portabicicletta è montato
sul gancio di traino, disattivare il tergilunotto
automatico dal menu del display touch
screen
Illumin esterna/Veicolo.
Lavacristallo posteriore
► Ruotare completamente la ghiera verso il
cruscotto e tenerla in questa posizione.
Il lavacristallo e il tergicristallo funzionano finché
la ghiera rimane ruotata.
Al termine dell'operazione viene eseguito un
ciclo di lavaggio finale.
Posizione particolare del
tergicristallo
Questa posizione di manutenzione è
utilizzata per pulire o sostituire le spazzole del
tergicristallo. Può anche essere utile, in inverno,
per liberare le spazzole del tergicristallo dal
ghiaccio o dalla neve.

78
Illuminazione e visibilità
Funzionamento
automatico dei
tergicristalli
I tergicristalli anteriori funzionano
automaticamente, senza intervento da parte del
guidatore in caso di rilevamento di pioggia, a una
velocità adatta all'intensità delle precipitazioni.
Il rilevamento è realizzato da un sensore di
pioggia, situato nella parte centrale alta del
parabrezza dietro al retrovisore interno.
Evitare di coprire il sensore di pioggia/
luminosità.
In caso di lavaggio in un impianto automatico,
disattivare i tergicristalli automatici e
disinserire il contatto.
In inverno, attendere lo sbrinamento completo
del parabrezza prima di azionare i tergicristalli
automatici.
Accensione

► Spingere il comando in basso.
Un movimento completo del tergicristallo
conferma che la richiesta è stata accettata.

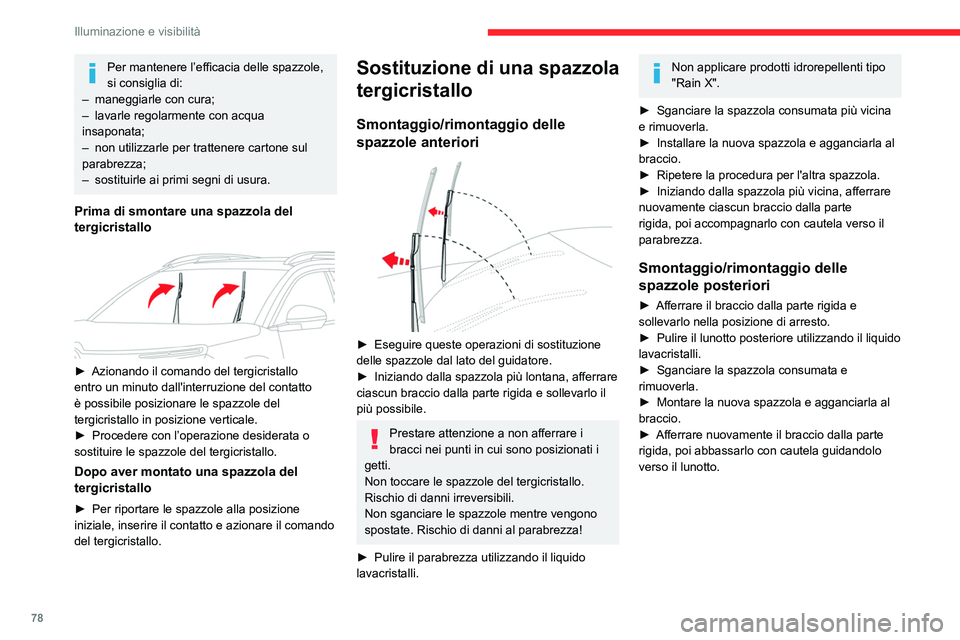

Per mantenere l’efficacia delle spazzole,
si consiglia di:
–

maneggiarle con cura;
–


lavarle regolarmente con acqua
insaponata;
–


non utilizzarle per trattenere cartone sul
parabrezza;
–


sostituirle ai primi segni di usura.
Prima di smontare una spazzola del
tergicristallo


► Azionando il comando del tergicristallo
entro un minuto dall'interruzione del contatto
è possibile posizionare le spazzole del
tergicristallo in posizione verticale.
►

Procedere con l’operazione desiderata o
sostituire le spazzole del tergicristallo.
Dopo aver montato una spazzola del
tergicristallo
► Per riportare le spazzole alla posizione
iniziale, inserire il contatto e azionare il comando
del tergicristallo.
Sostituzione di una spazzola
tergicristallo
Smontaggio/rimontaggio delle
spazzole anteriori


► Eseguire queste operazioni di sostituzione
delle spazzole dal lato del guidatore.
►

Iniziando dalla spazzola più lontana, afferrare
ciascun braccio dalla parte rigida e sollevarlo il
più possibile.
Prestare attenzione a non afferrare i
bracci nei punti in cui sono posizionati i
getti.
Non toccare le spazzole del tergicristallo.
Rischio di danni irreversibili.
Non sganciare le spazzole mentre vengono
spostate. Rischio di danni al parabrezza!
►

Pulire il parabrezza utilizzando il liquido
lavacristalli.
Non applicare prodotti idrorepellenti tipo
"Rain X".
►

Sganciare la spazzola consumata più vicina
e rimuoverla.
►


Installare la nuova spazzola e agganciarla al
braccio.
►


Ripetere la procedura per l'altra spazzola.
►


Iniziando dalla spazzola più vicina, afferrare
nuovamente ciascun braccio dalla parte
rigida, poi accompagnarlo con cautela verso il
parabrezza.
Smontaggio/rimontaggio delle
spazzole posteriori
► Afferrare il braccio dalla parte rigida e
sollevarlo nella posizione di arresto.
►

Pulire il lunotto posteriore utilizzando il liquido
lavacristalli.
►


Sganciare la spazzola consumata e
rimuoverla.
►


Montare la nuova spazzola e agganciarla al
braccio.
►


Afferrare nuovamente il braccio dalla parte
rigida, poi abbassarlo con cautela guidandolo
verso il lunotto.
