119
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
*: Se presente
Le illustrazioni utilizzate in questo testo vanno intese come esempi e potrebbero differire dalle
immagini effettivamente vis ualizzate dal display head-up.
Display della posizione del cambio (P.246)
Area di visualizzazione RSA (Assistente segnaletica stradale) (se presente)
( P.314)
Area di visualizzazione della velocità del veicolo
Indicatore sistema ibrido/Contagiri/Temperatura esterna ( P.121)
Area del display collegata al sistema di navigazione (se presente) ( P.122)
Visualizza i seguenti elementi, che sono legati al sistema di navigazione:
• Guida percorso verso una destinazione
• Nome della via
• Bussola (display head-up)
Area di visualizzazione stato dei si stemi di assistenza alla guida (P.122)
Area di visualizzazione del messaggio ( P.123)
In certe situazioni vengono mostrate le seguenti visualizzazioni a comparsa:
Display head-up*
Il display head-up è legato agli strumenti e al sistema di navigazione (se pre-
sente) e proietta una serie di informazioni davanti al guidatore, ad esempio
la velocità attuale del veicolo e la guida percorso verso una destinazione
impostata.
Componenti del sistema

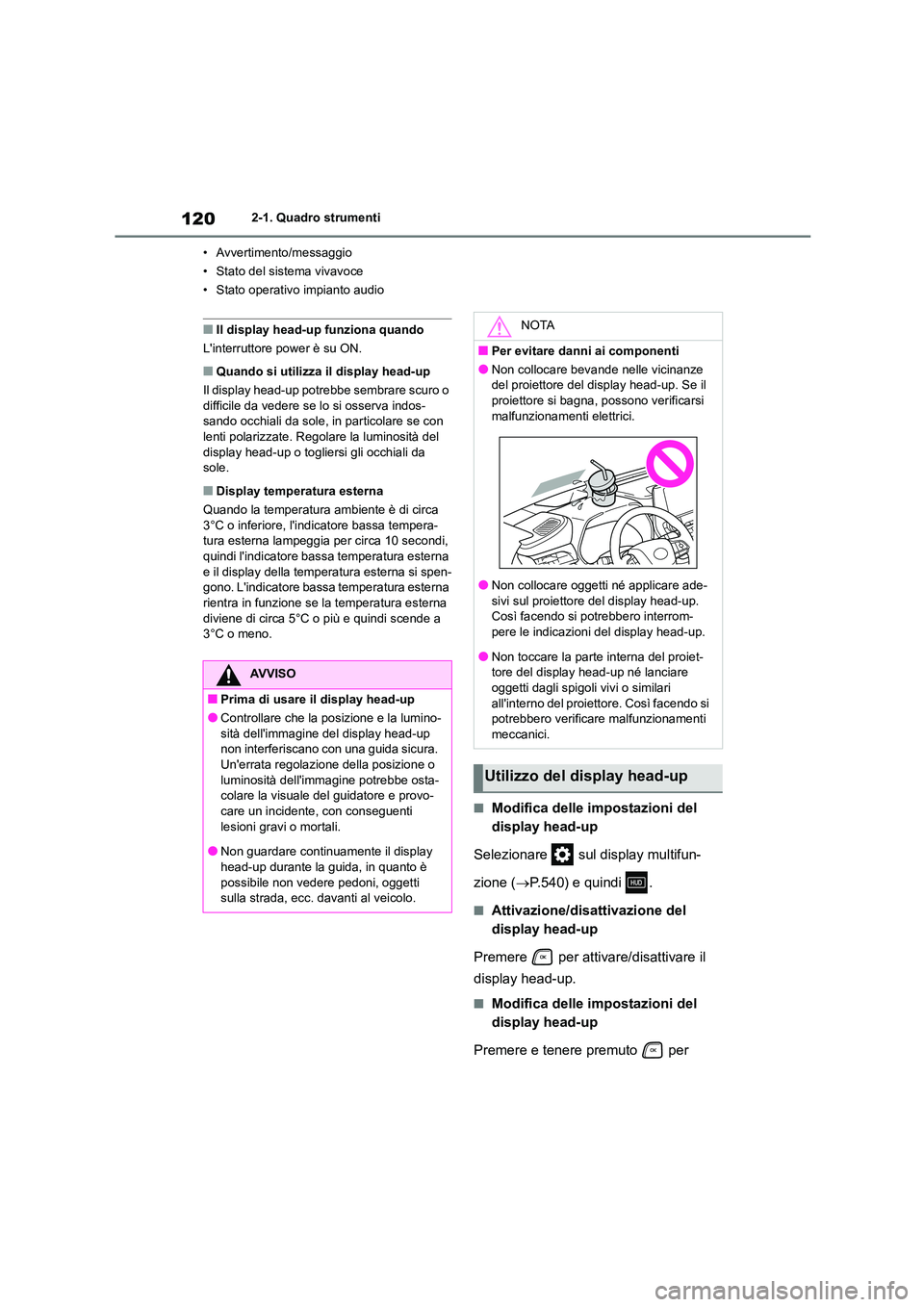

1202-1. Quadro strumenti
• Avvertimento/messaggio
• Stato del sistema vivavoce
• Stato operativo impianto audio
■Il display head-up funziona quando
L'interruttore power è su ON.
■Quando si utilizza il display head-up
Il display head-up potrebbe sembrare scuro o
difficile da vedere se lo si osserva indos- sando occhiali da sole, in particolare se con
lenti polarizzate. Regolare la luminosità del
display head-up o togliersi gli occhiali da sole.
■Display temperatura esterna
Quando la temperatura ambiente è di circa
3°C o inferiore, l'indicatore bassa tempera-
tura esterna lampeggia per circa 10 secondi, quindi l'indicatore bassa temperatura esterna
e il display della temperatura esterna si spen-
gono. L'indicatore bassa temperatura esterna rientra in funzione se la temperatura esterna
diviene di circa 5°C o più e quindi scende a
3°C o meno.
■Modifica delle impostazioni del
display head-up
Selezionare sul display multifun-
zione ( P.540) e quindi .
■Attivazione/disattivazione del
display head-up
Premere per attivare/disattivare il
display head-up.
■Modifica delle impostazioni del
display head-up
Premere e tenere premuto per
AVVISO
■Prima di usare il display head-up
●Controllare che la posizione e la lumino- sità dell'immagine del display head-up
non interferiscano con una guida sicura.
Un'errata regolazione della posizione o luminosità dell'immagine potrebbe osta-
colare la visuale del guidatore e provo-
care un incidente, con conseguenti lesioni gravi o mortali.
●Non guardare continuamente il display
head-up durante la guida, in quanto è possibile non vedere pedoni, oggetti
sulla strada, ecc. davanti al veicolo.
NOTA
■Per evitare danni ai componenti
●Non collocare bev ande nelle vicinanze del proiettore del display head-up. Se il
proiettore si bagna, possono verificarsi
malfunzionamenti elettrici.
●Non collocare oggetti né applicare ade-
sivi sul proiettore del display head-up. Così facendo si potrebbero interrom-
pere le indicazioni del display head-up.
●Non toccare la parte interna del proiet- tore del display head-up né lanciare
oggetti dagli spigoli vivi o similari
all'interno del proiettore. Così facendo si
potrebbero verificare malfunzionamenti meccanici.
Utilizzo del display head-up

121
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
visualizzare le impostazioni seguenti.
 “Lumin./posizione HUD”
Selezionare per regolare la luminosità e la
posizione verticale del display head-up.
 “Supp. guida HUD”
• Impostazioni del contagiri
Vuoto/Sistema ibrido/Contagiri
Selezionare per visualizzare una schermata
vuota (nessun elemento visualizzato)/indica-
tore sistema ibrido/contagiri.
Selezionare per attivare/disattivare i seguenti elementi:
• Navigazione (se presente)
• Assistenza alla guida
• Bussola (se presente)
• Audio
 “Rotazione HUD”
Selezionare per regolare l'angolazione del
display head-up.
Premere l'interruttore o per rego-
lare l'angolazione del display head-up.
■Attivazione/disattivazione del display head-up
Se il display head-up è disattivato, resta
disattivato quando l'interruttore power viene
portato in posizione off e poi di nuovo su ON.
■Luminosità del display
La luminosità del display head-up può essere
regolata in sul display multifunzione.
Inoltre viene regolata automaticamente in base alla luminosità ambientale.
■Regolazione automatica della posizione
del display head-up (veicoli con memo-
ria delle posizioni di guida)
È possibile memorizzare la posizione deside- rata del display head-up e richiamarla auto-
maticamente tramite il sistema di memoria
delle posizioni di guida. ( P.195)
■Quando la batteria a 12 Volt è scollegata
Le impostazioni personalizzate del display
head-up verranno resettate.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.540)
■Indicatore sistema ibrido
Zona di carica
Zona Eco ibrida
Zona Eco
AVVISO
■Precauzione per la modifica delle
impostazioni del display head-up
Poiché è necessario che il sistema ibrido
sia in funzione mentre si modificano le impostazioni del display head-up, assicu-
rarsi che il veicolo sia parcheggiato in un
luogo con adeguata ventilazione. In un luogo chiuso come un garage, i gas di sca-
rico come il pericoloso monossido di car-
bonio (CO) potrebbero accumularsi e penetrare all'interno del veicolo. Ciò
potrebbe avere conseguenze per la salute
gravi o mortali.
NOTA
■Quando si modificano le imposta- zioni del display head-up
Per evitare che la batteria a 12 Volt si sca-
richi, assicurarsi che il sistema ibrido sia in
funzione mentre si modificano le imposta- zioni del display head-up.
Indicatore sistema ibrido/Con-
tagiri/Temperatura esterna

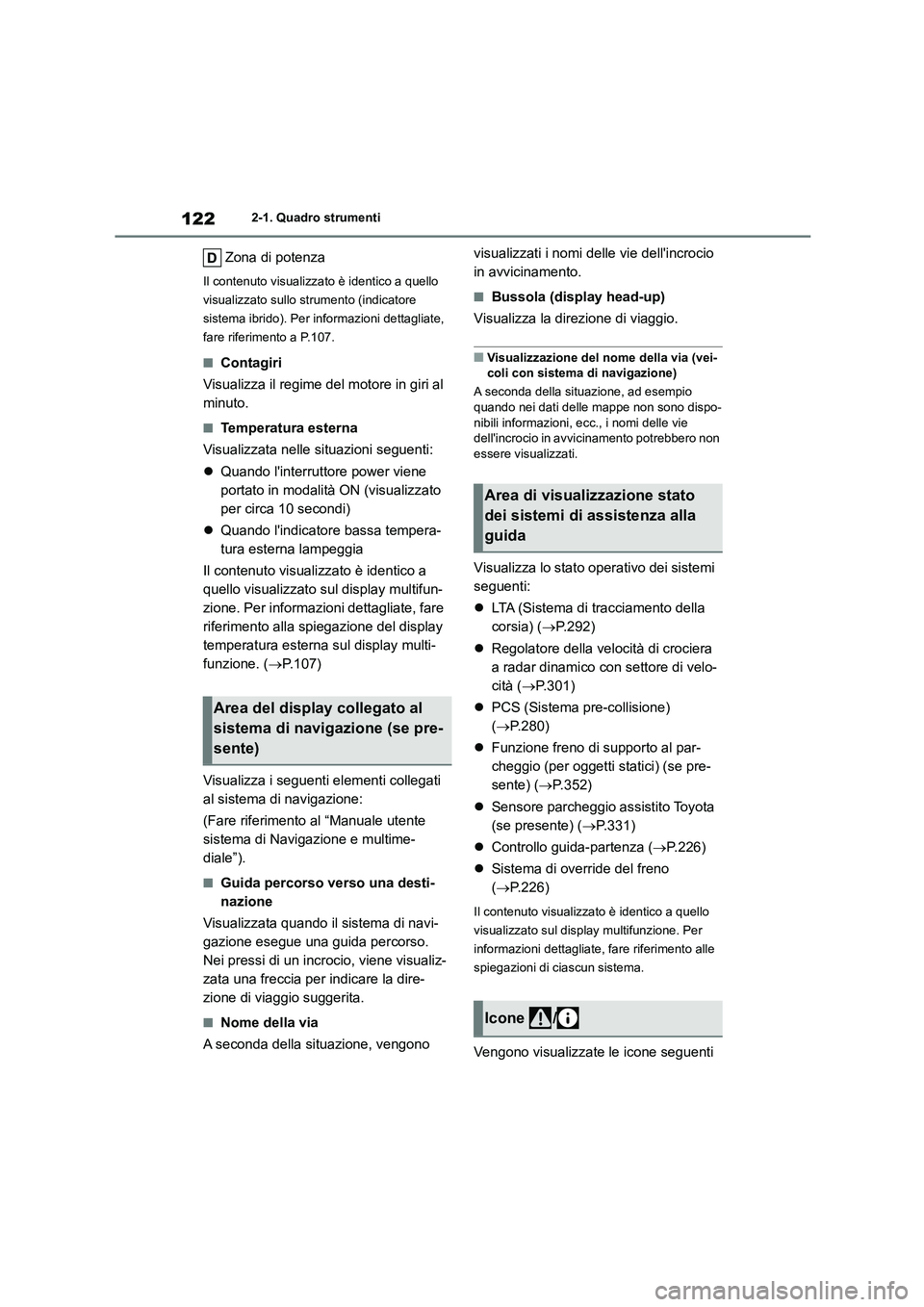

1222-1. Quadro strumenti
Zona di potenza
Il contenuto visualizzato è identico a quello
visualizzato sullo strumento (indicatore
sistema ibrido). Per informazioni dettagliate,
fare riferimento a P.107.
■Contagiri
Visualizza il regime del motore in giri al
minuto.
■Temperatura esterna
Visualizzata nelle situazioni seguenti:
 Quando l'interruttore power viene
portato in modalità ON (visualizzato
per circa 10 secondi)
 Quando l'indicatore bassa tempera-
tura esterna lampeggia
Il contenuto visualizzato è identico a
quello visualizzato sul display multifun-
zione. Per informazioni dettagliate, fare
riferimento alla spiegazione del display
temperatura esterna sul display multi-
funzione. ( P.107)
Visualizza i seguenti elementi collegati
al sistema di navigazione:
(Fare riferimento al “Manuale utente
sistema di Navigazione e multime-
diale”).
■Guida percorso verso una desti-
nazione
Visualizzata quando il sistema di navi-
gazione esegue una guida percorso.
Nei pressi di un incrocio, viene visualiz-
zata una freccia per indicare la dire-
zione di viaggio suggerita.
■Nome della via
A seconda della situazione, vengono
visualizzati i nomi delle vie dell'incrocio
in avvicinamento.
■Bussola (display head-up)
Visualizza la direzione di viaggio.
■Visualizzazione del nome della via (vei-
coli con sistema di navigazione)
A seconda della situazione, ad esempio quando nei dati delle mappe non sono dispo-
nibili informazioni, ec c., i nomi delle vie
dell'incrocio in avvi cinamento potrebbero non essere visualizzati.
Visualizza lo stato operativo dei sistemi
seguenti:
 LTA (Sistema di tracciamento della
corsia) ( P.292)
 Regolatore della velocità di crociera
a radar dinamico con settore di velo-
cità ( P.301)
 PCS (Sistema pre-collisione)
( P.280)
 Funzione freno di supporto al par-
cheggio (per oggetti statici) (se pre-
sente) ( P.352)
 Sensore parcheggio assistito Toyota
(se presente) ( P.331)
 Controllo guida-partenza (P.226)
 Sistema di override del freno
( P.226)
Il contenuto visualizzato è identico a quello
visualizzato sul display multifunzione. Per
informazioni dettagliate, fare riferimento alle
spiegazioni di ciascun sistema.
Vengono visualizzate le icone seguenti
Area del display collegato al
sistema di navigazione (se pre-
sente)
Area di visualizzazione stato
dei sistemi di assistenza alla
guida
Icone /

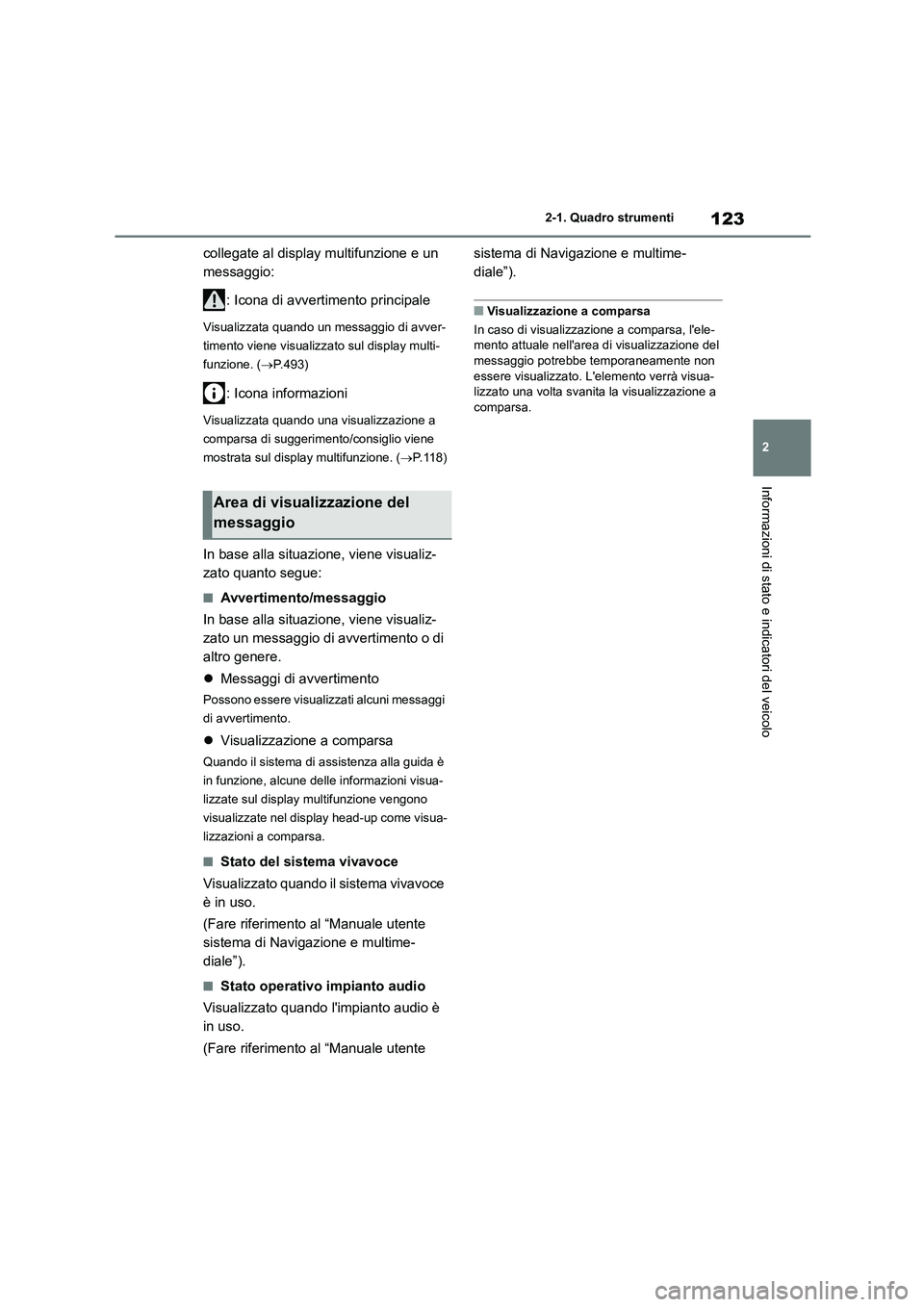

123
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
collegate al display multifunzione e un
messaggio:
: Icona di avvertimento principale
Visualizzata quando un messaggio di avver-
timento viene visualizza to sul display multi-
funzione. ( P.493)
: Icona informazioni
Visualizzata quando una visualizzazione a
comparsa di suggerimento/consiglio viene
mostrata sul display multifunzione. ( P.118)
In base alla situazione, viene visualiz-
zato quanto segue:
■Avvertimento/messaggio
In base alla situazione, viene visualiz-
zato un messaggio di avvertimento o di
altro genere.
 Messaggi di avvertimento
Possono essere visualizzati alcuni messaggi
di avvertimento.
 Visualizzazione a comparsa
Quando il sistema di assistenza alla guida è
in funzione, alcune del le informazioni visua-
lizzate sul display multifunzione vengono
visualizzate nel display head-up come visua-
lizzazioni a comparsa.
■Stato del sistema vivavoce
Visualizzato quando il sistema vivavoce
è in uso.
(Fare riferimento al “Manuale utente
sistema di Navigazione e multime-
diale”).
■Stato operativo impianto audio
Visualizzato quando l'impianto audio è
in uso.
(Fare riferimento al “Manuale utente
sistema di Navigazione e multime-
diale”).
■Visualizzazione a comparsa
In caso di visualizzazione a comparsa, l'ele-
mento attuale nell'area di visualizzazione del messaggio potrebbe temporaneamente non
essere visualizzato. L'elemento verrà visua-
lizzato una volta svanita la visualizzazione a comparsa.
Area di visualizzazione del
messaggio

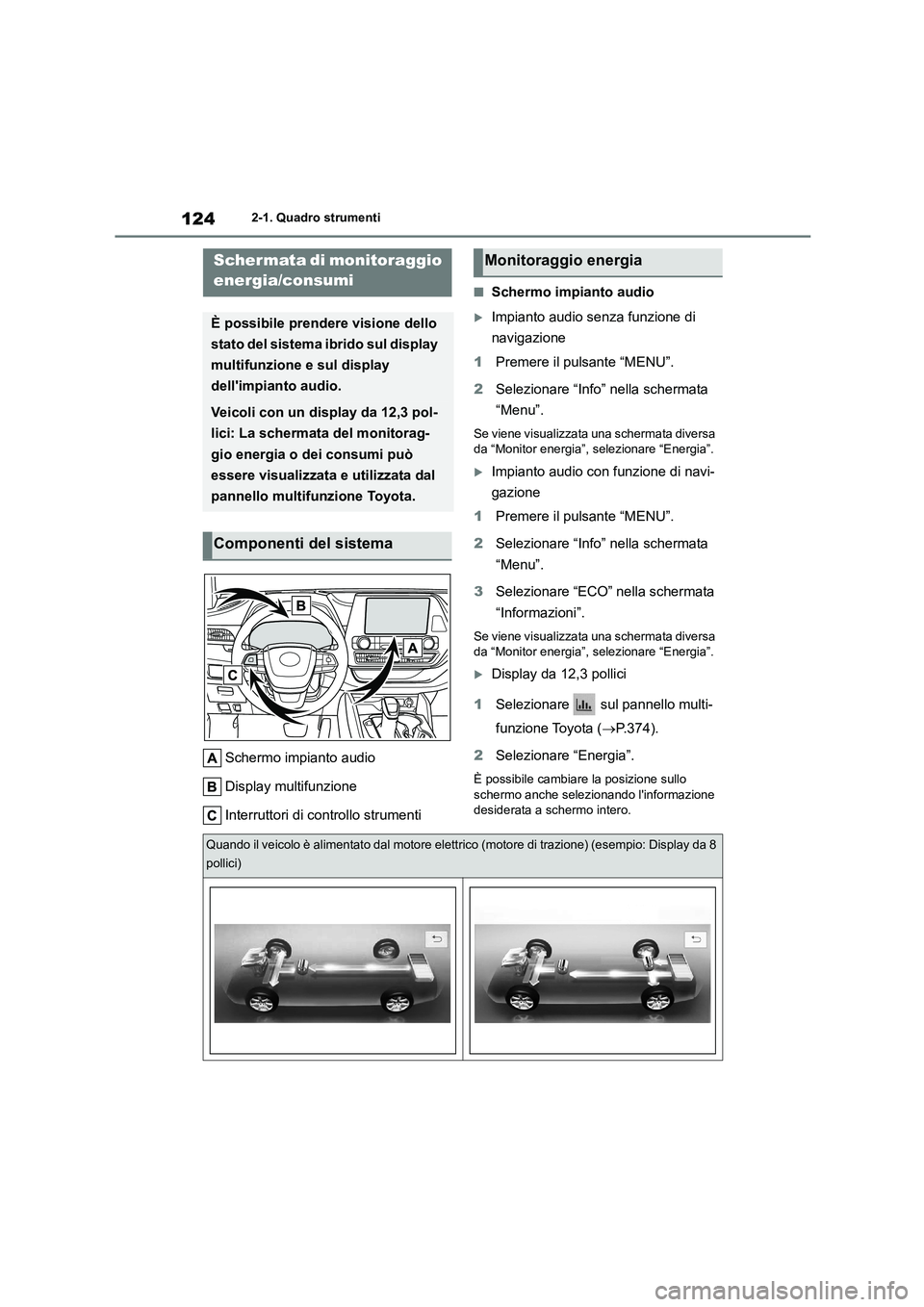

1242-1. Quadro strumenti
Schermo impianto audio
Display multifunzione
Interruttori di co ntrollo strumenti
■Schermo impianto audio
Impianto audio senza funzione di
navigazione
1 Premere il pulsante “MENU”.
2 Selezionare “Info” nella schermata
“Menu”.
Se viene visualizzata una schermata diversa da “Monitor energia”, selezionare “Energia”.
Impianto audio con funzione di navi-
gazione
1 Premere il pulsante “MENU”.
2 Selezionare “Info” nella schermata
“Menu”.
3 Selezionare “ECO” nella schermata
“Informazioni”.
Se viene visualizzata una schermata diversa da “Monitor energia”, selezionare “Energia”.
Display da 12,3 pollici
1 Selezionare sul pannello multi-
funzione Toyota ( P.374).
2 Selezionare “Energia”.
È possibile cambiare la posizione sullo
schermo anche selezionando l'informazione desiderata a schermo intero.
Schermata di monitoraggio
energia/consumi
È possibile prendere visione dello
stato del sistema ibrido sul display
multifunzione e sul display
dell'impianto audio.
Veicoli con un display da 12,3 pol-
lici: La schermata del monitorag-
gio energia o dei consumi può
essere visualizzata e utilizzata dal
pannello multifunzione Toyota.
Componenti del sistema
Monitoraggio energia
Quando il veicolo è alimentato dal motore elettric o (motore di trazione) (esempio: Display da 8
pollici)

125
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Quando il veicolo è alimentato sia dal motore a b enzina sia dal motore elettrico (motore di tra-
zione) (esempio: Display da 8 pollici)
Quando il veicolo è alimentato dal motore a benzina (esempio: Display da 8 pollici)

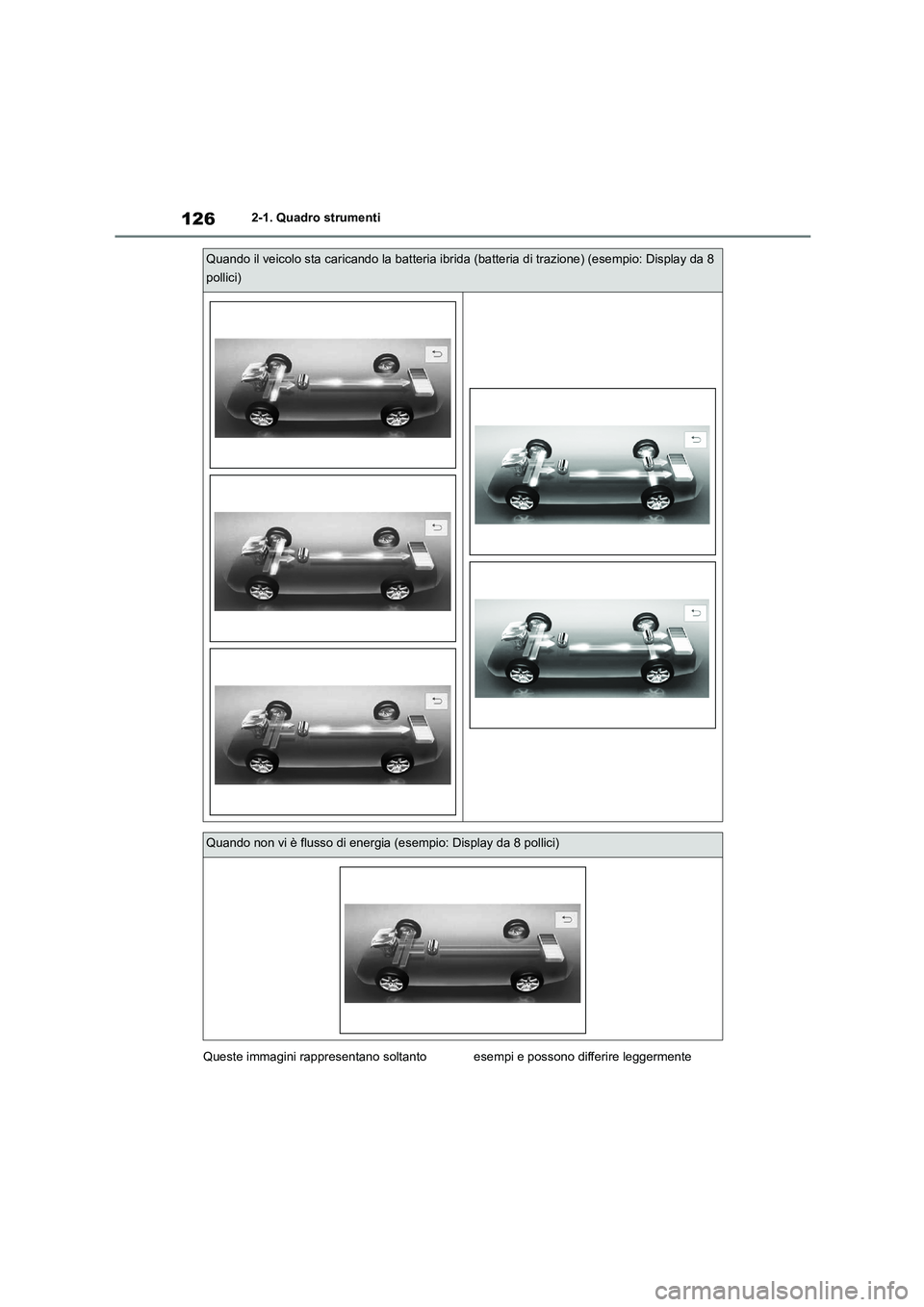

1262-1. Quadro strumenti
Queste immagini rappresentano soltanto esempi e possono differire leggermente
Quando il veicolo sta caricando la batteria ibrida (batteria di trazione) (esempio: Display da 8
pollici)
Quando non vi è flusso di energia (esempio: Display da 8 pollici)
