2021 TOYOTA HIGHLANDER Manuale duso (in Italian)

8

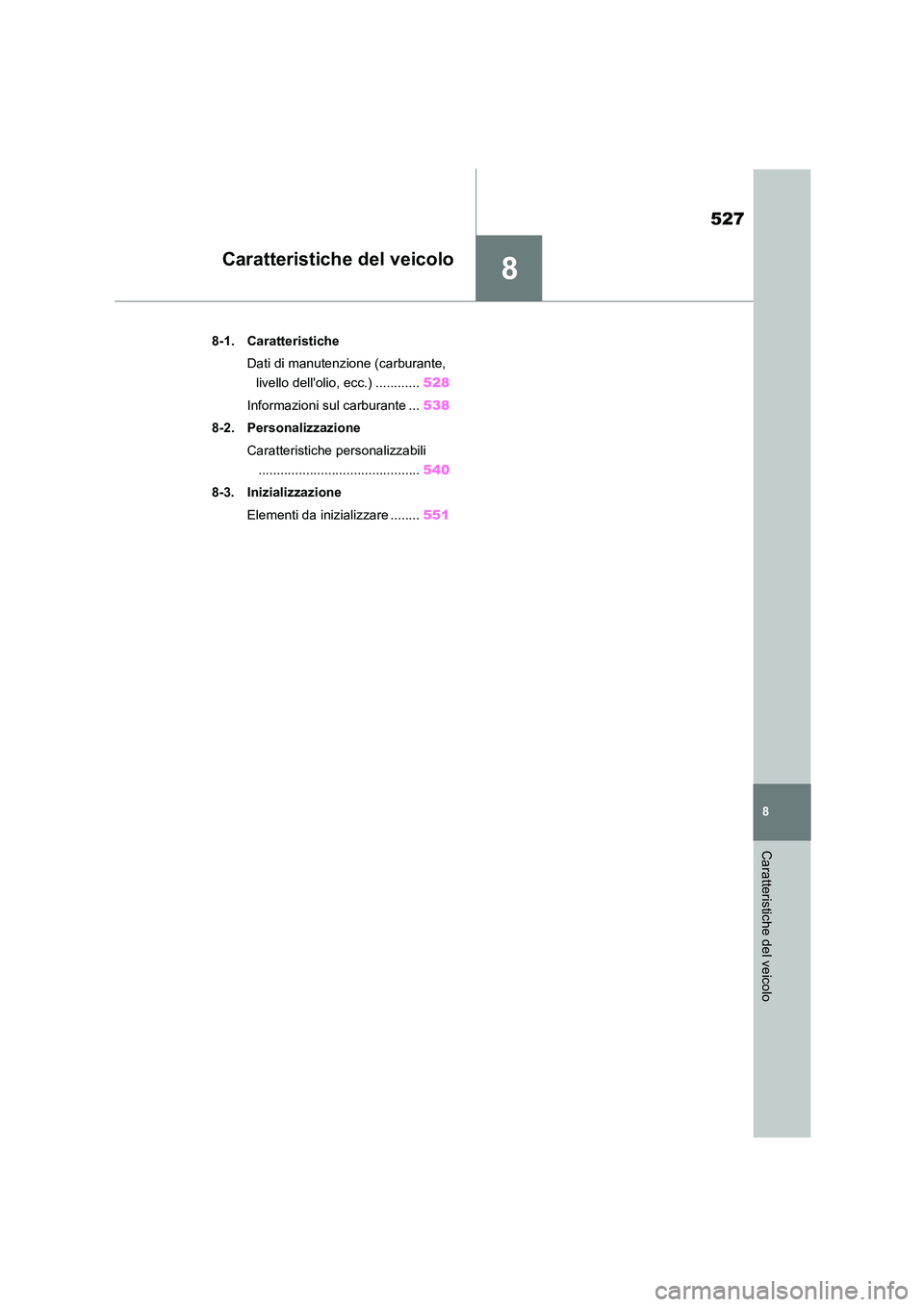

527
8
Caratteristiche del veicolo
Caratteristiche del veicolo
.8-1. Caratteristiche
Dati di manutenzione (carburante,
livello dell'olio, ecc.) ............ 528
Informazioni sul carburante ... 538
8-2. Personalizzazione
Caratteristiche personalizzabili
............................................ 540
8-3. Inizializzazione
Elementi da inizializzare ........ 551

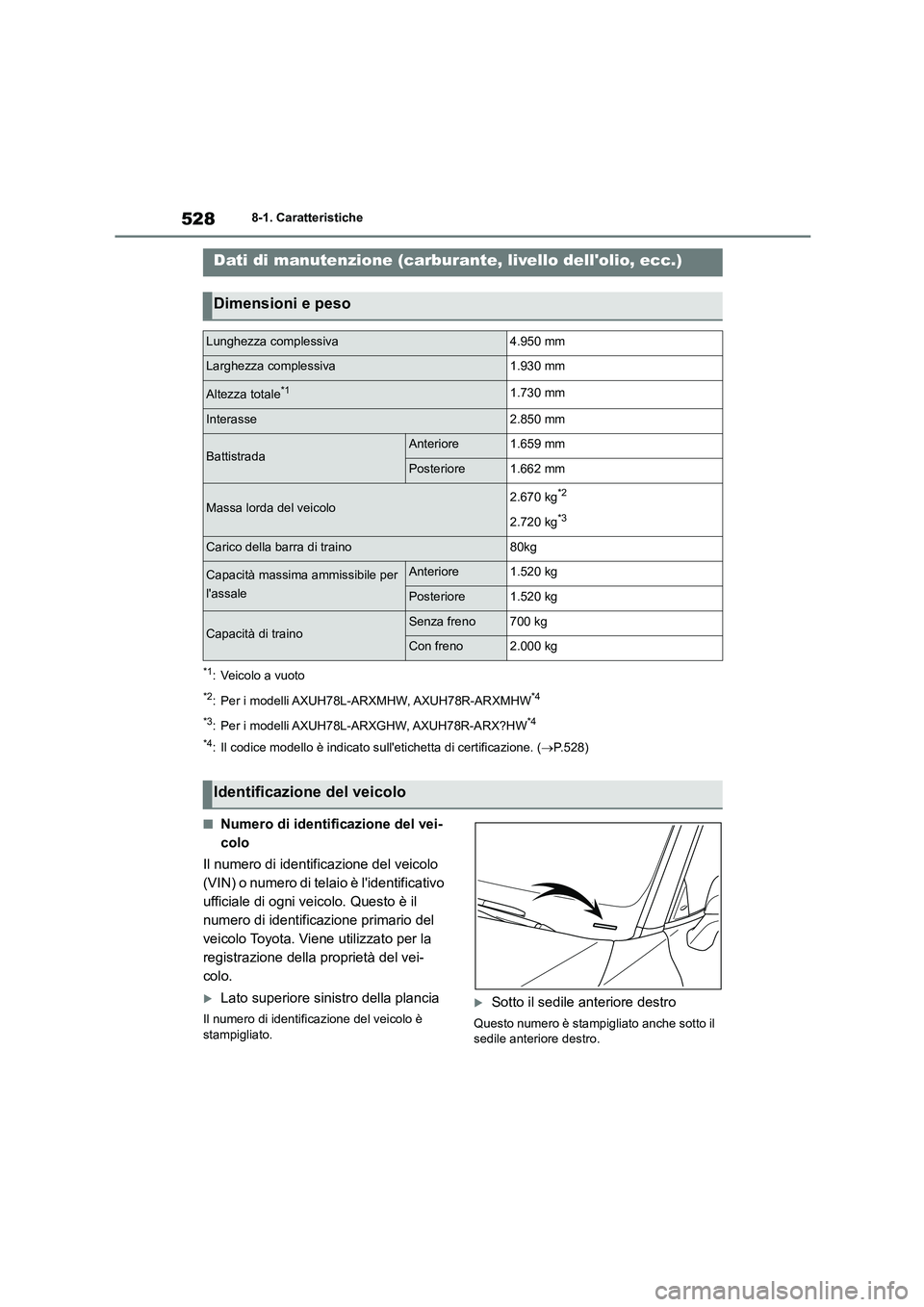

5288-1. Caratteristiche
8-1.Caratteristiche
*1: Veicolo a vuoto
*2: Per i modelli AXUH78L-ARXMHW, AXUH78R-ARXMHW*4
*3: Per i modelli AXUH78L-ARXGHW, AXUH78R-ARX?HW*4
*4: Il codice modello è indicato sull 'etichetta di certificazione. (P.528)
■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) o numero di telaio è l'identificativo
ufficiale di ogni veicolo. Questo è il
numero di identificazione primario del
veicolo Toyota. Viene utilizzato per la
registrazione della proprietà del vei-
colo.
Lato superiore sinistro della plancia
Il numero di identifi cazione del veicolo è
stampigliato.
Sotto il sedile anteriore destro
Questo numero è stampigliato anche sotto il
sedile anteriore destro.
Dati di manutenzione (carburant e, livello dell'olio, ecc.)
Dimensioni e peso
Lunghezza complessiva4.950 mm
Larghezza complessiva1.930 mm
Altezza totale*11.730 mm
Interasse2.850 mm
BattistradaAnteriore1.659 mm
Posteriore1.662 mm
Massa lorda del veicolo2.670 kg*2
2.720 kg*3
Carico della barra di traino80kg
Capacità massima ammissibile per
l'assale
Anteriore1.520 kg
Posteriore1.520 kg
Capacità di trainoSenza freno700 kg
Con freno2.000 kg
Identificazione del veicolo

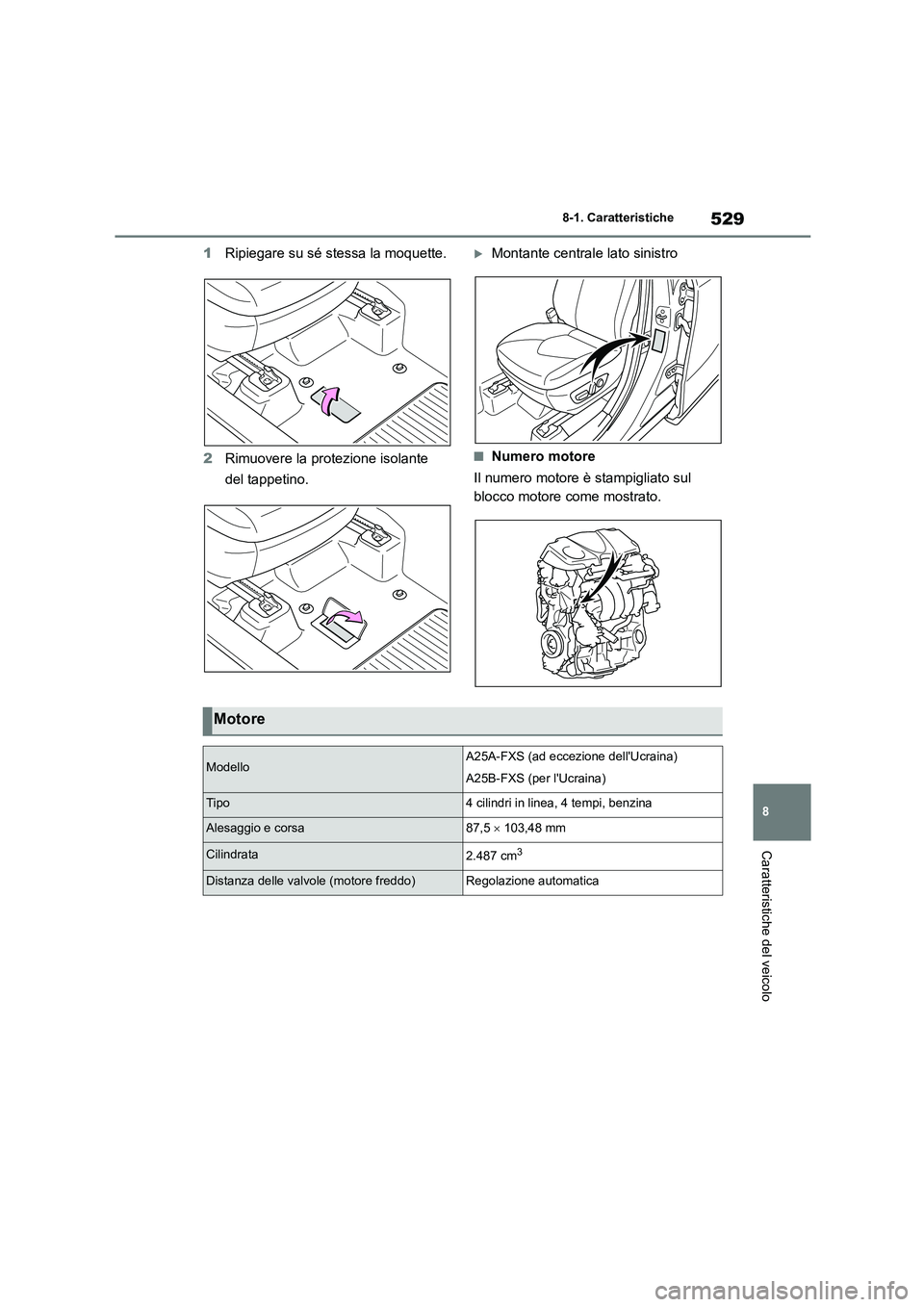

529
8
8-1. Caratteristiche
Caratteristiche del veicolo
1 Ripiegare su sé stessa la moquette.
2 Rimuovere la protezione isolante
del tappetino.
Montante centrale lato sinistro
■Numero motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
ModelloA25A-FXS (ad eccezione dell'Ucraina)
A25B-FXS (per l'Ucraina)
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa87,5  103,48 mm
Cilindrata2.487 cm3
Distanza delle valvole (motore freddo)Regolazione automatica

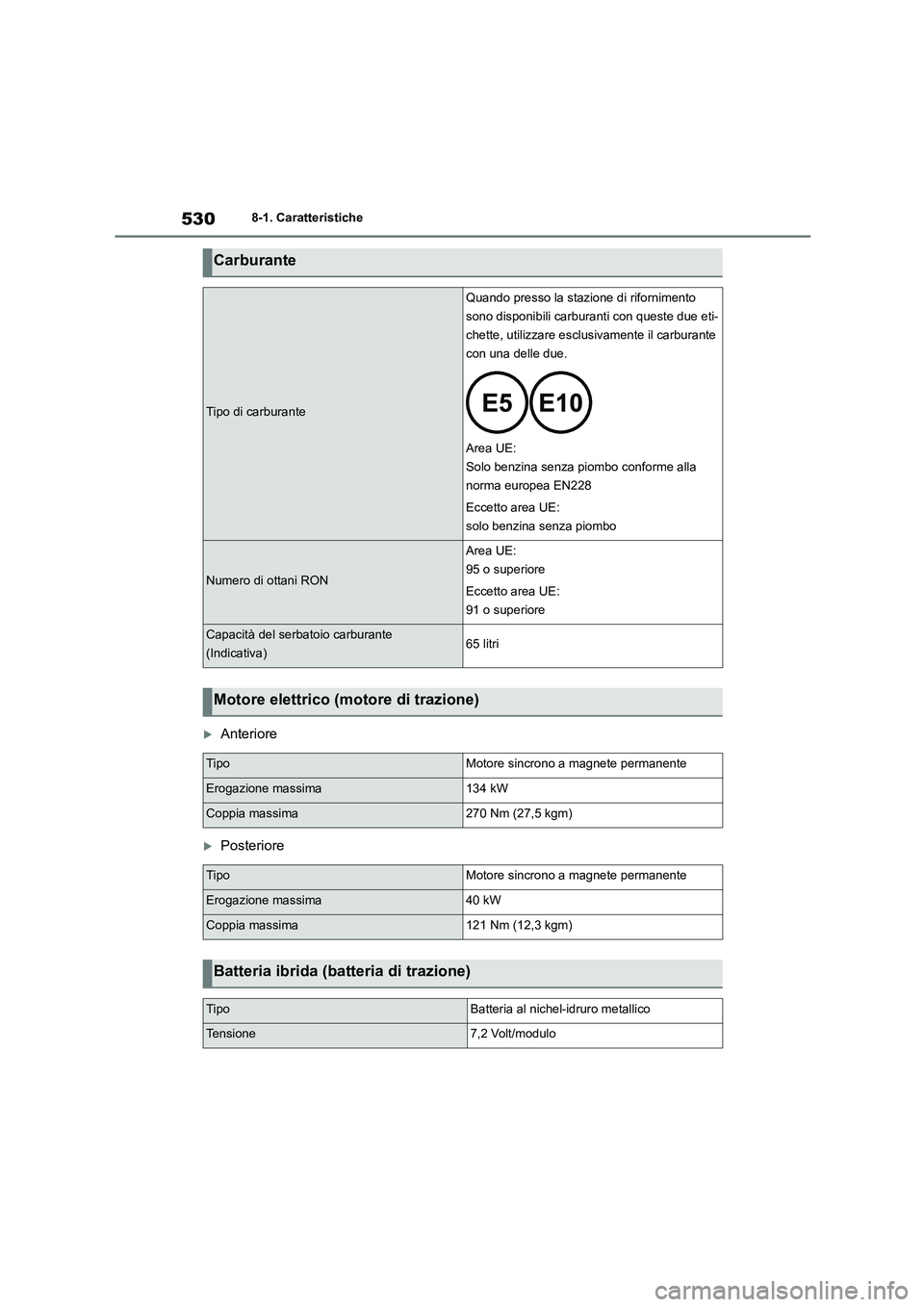

5308-1. Caratteristiche
Anteriore
Posteriore
Carburante
Tipo di carburante
Quando presso la stazione di rifornimento
sono disponibili carburanti con queste due eti-
chette, utilizzare esclusivamente il carburante
con una delle due.
Area UE:
Solo benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
solo benzina senza piombo
Numero di ottani RON
Area UE:
95 o superiore
Eccetto area UE:
91 o superiore
Capacità del serbatoio carburante
(Indicativa)65 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Erogazione massima134 kW
Coppia massima270 Nm (27,5 kgm)
TipoMotore sincrono a magnete permanente
Erogazione massima40 kW
Coppia massima121 Nm (12,3 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro metallico
Tensione7,2 Volt/modulo

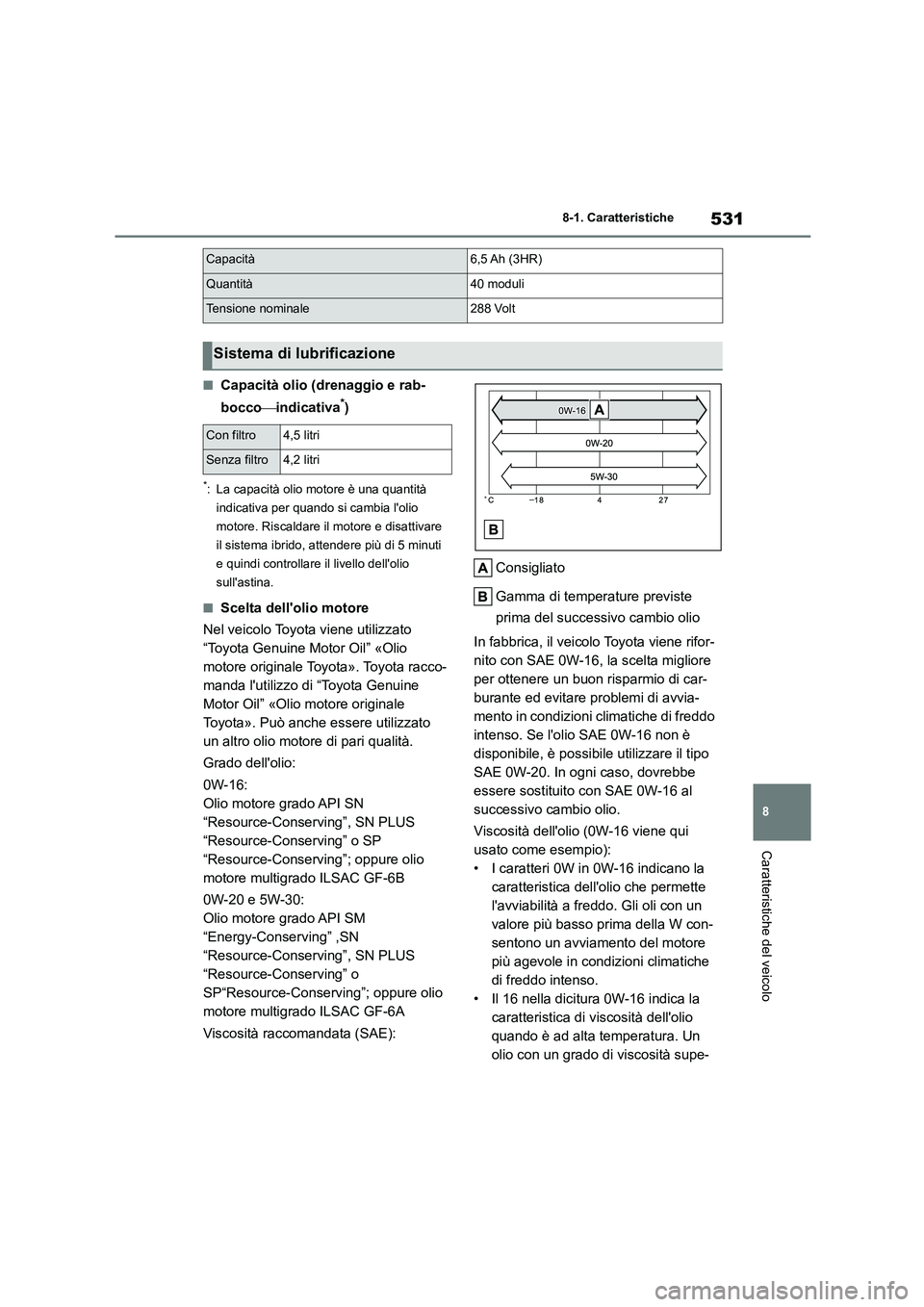

531
8
8-1. Caratteristiche
Caratteristiche del veicolo
■Capacità olio (drenaggio e rab-
bocco indicativa*)
*: La capacità olio motore è una quantità
indicativa per quando si cambia l'olio
motore. Riscaldare il motore e disattivare
il sistema ibrido, attendere più di 5 minuti
e quindi controllare il livello dell'olio
sull'astina.
■Scelta dell'olio motore
Nel veicolo Toyota viene utilizzato
“Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota racco-
manda l'utilizzo di “Toyota Genuine
Motor Oil” «Olio motore originale
Toyota». Può anche essere utilizzato
un altro olio motore di pari qualità.
Grado dell'olio:
0W-16:
Olio motore grado API SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o SP
“Resource-Conserving”; oppure olio
motore multigrado ILSAC GF-6B
0W-20 e 5W-30:
Olio motore grado API SM
“Energy-Conserving” ,SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” o
SP“Resource-Conserving”; oppure olio
motore multigrado ILSAC GF-6A
Viscosità raccomandata (SAE):
Consigliato
Gamma di temperature previste
prima del successi vo cambio olio
In fabbrica, il veicolo Toyota viene rifor-
nito con SAE 0W-16, la scelta migliore
per ottenere un buon risparmio di car-
burante ed evitare problemi di avvia-
mento in condizioni climatiche di freddo
intenso. Se l'olio SAE 0W-16 non è
disponibile, è possibile utilizzare il tipo
SAE 0W-20. In ogni caso, dovrebbe
essere sostituito con SAE 0W-16 al
successivo cambio olio.
Viscosità dell'olio (0W-16 viene qui
usato come esempio):
• I caratteri 0W in 0W-16 indicano la
caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un
valore più basso prima della W con-
sentono un avviamento del motore
più agevole in condizioni climatiche
di freddo intenso.
• Il 16 nella dicitura 0W-16 indica la
caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un
olio con un grado di viscosità supe-
Capacità6,5 Ah (3HR)
Quantità40 moduli
Tensione nominale288 Volt
Sistema di lubrificazione
Con filtro4,5 litri
Senza filtro4,2 litri

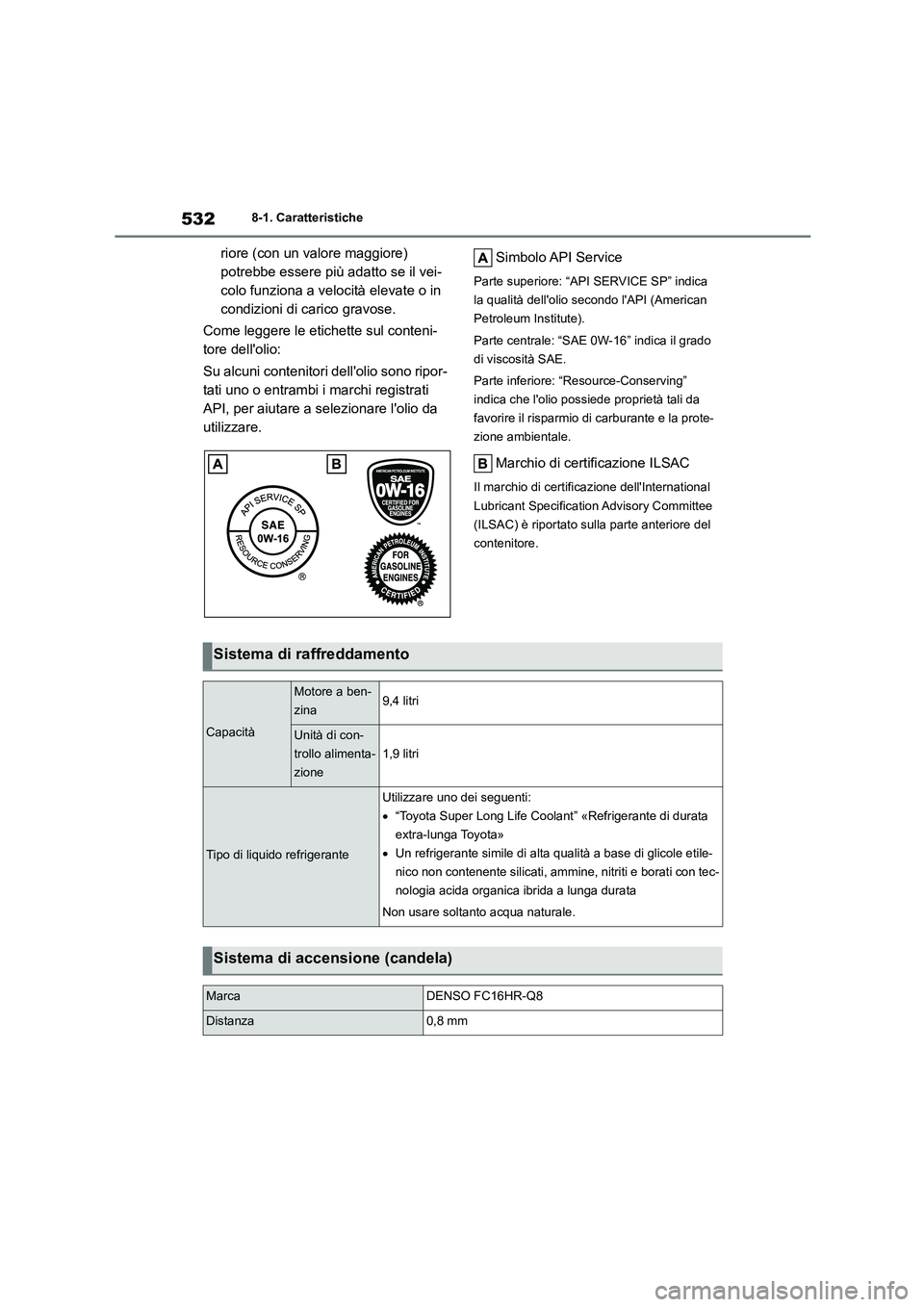

5328-1. Caratteristiche
riore (con un valore maggiore)
potrebbe essere più adatto se il vei-
colo funziona a velocità elevate o in
condizioni di carico gravose.
Come leggere le etichette sul conteni-
tore dell'olio:
Su alcuni contenitori dell'olio sono ripor-
tati uno o entrambi i marchi registrati
API, per aiutare a selezionare l'olio da
utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SP” indica
la qualità dell'olio secondo l'API (American
Petroleum Institute).
Parte centrale: “SAE 0W-16” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
indica che l'olio possiede proprietà tali da
favorire il risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certific azione dell'International
Lubricant Specification Advisory Committee
(ILSAC) è riportato sulla parte anteriore del
contenitore.
Sistema di raffreddamento
Capacità
Motore a ben-
zina9,4 litri
Unità di con-
trollo alimenta-
zione
1,9 litri
Tipo di liquido refrigerante
Utilizzare uno dei seguenti:
 “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota»
 Un refrigerante simile di alta qualità a base di glicole etile-
nico non contenente silicati, ammine, nitriti e borati con tec-
nologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
MarcaDENSO FC16HR-Q8
Distanza0,8 mm

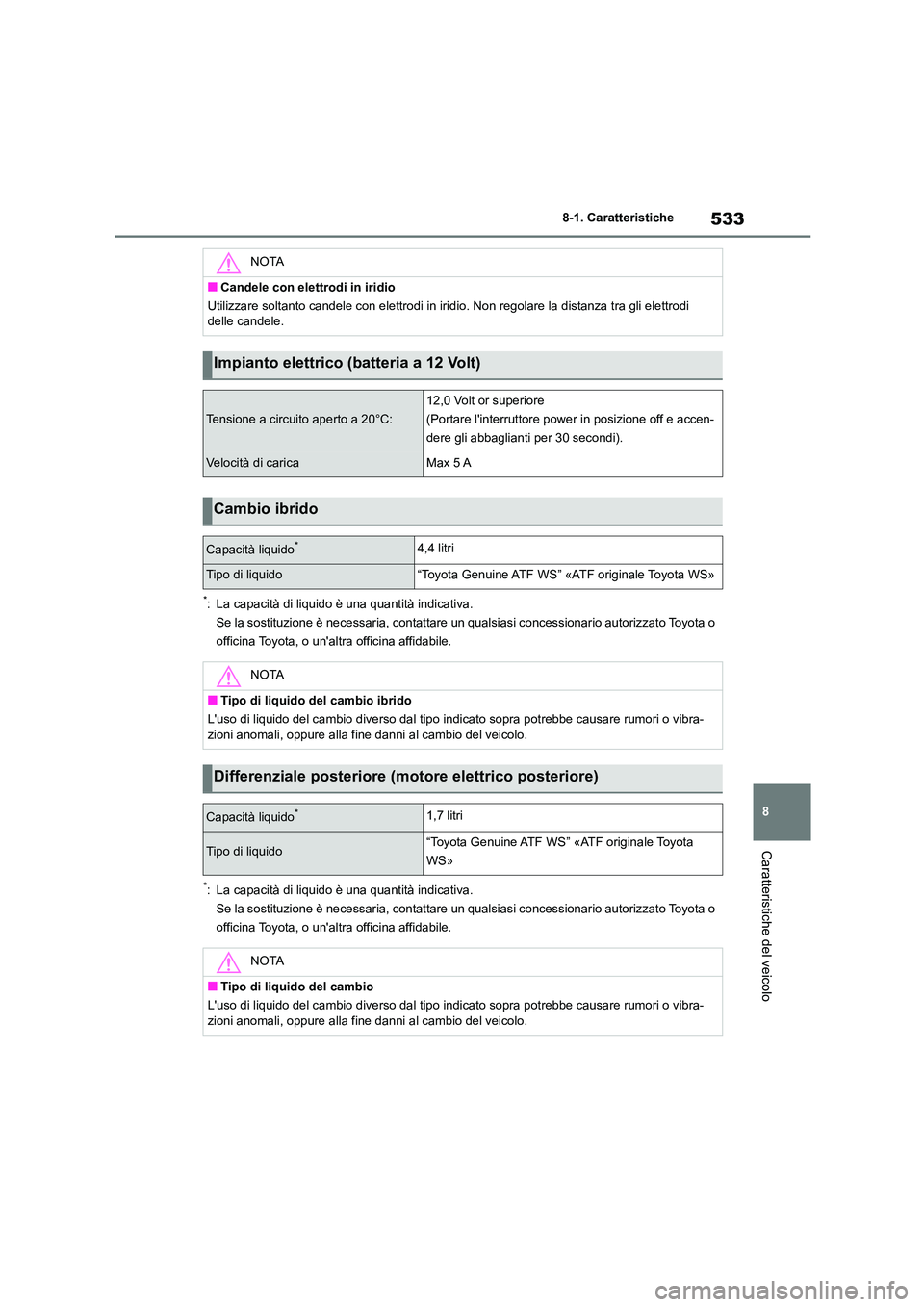

533
8
8-1. Caratteristiche
Caratteristiche del veicolo
*: La capacità di liquido è una quantità indicativa.
Se la sostituzione è necessaria, contattare un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile.
*: La capacità di liquido è una quantità indicativa.
Se la sostituzione è necessaria, contattare un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile.
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in irid io. Non regolare la distanza tra gli elettrodi
delle candele.
Impianto elettrico (batteria a 12 Volt)
Tensione a circuito aperto a 20°C:
12,0 Volt or superiore
(Portare l'interruttore power in posizione off e accen-
dere gli abbaglianti per 30 secondi).
Velocità di caricaMax 5 A
Cambio ibrido
Capacità liquido*4,4 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF originale Toyota WS»
NOTA
■Tipo di liquido del cambio ibrido
L'uso di liquido del cambio dive rso dal tipo indicato sopra potrebbe causare rumori o vibra-
zioni anomali, oppure alla fine danni al cambio del veicolo.
Differenziale posteriore (motore elettrico posteriore)
Capacità liquido*1,7 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF originale Toyota
WS»
NOTA
■Tipo di liquido del cambio
L'uso di liquido del cambio dive rso dal tipo indicato sopra potrebbe causare rumori o vibra-
zioni anomali, oppure alla fine danni al cambio del veicolo.

5348-1. Caratteristiche
*: Distanza minima del pedale quando viene premuto con una forza di 300 N mentre il motore
è in funzione.
Pneumatici da 18 pollici (per Ucraina, Azerbaigian e Georgia)
Freni
Distanza del
pedale*
Veicoli con
guida a sini-
stra
Min 91 mm
Veicoli con
guida a destraMin 110 mm
Gioco del pedale1 - 6 mm
Tipo di liquidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni degli pneumatici235/65R18 106V
Pressione di gonfiaggio degli
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
Pneumatico anteriore
250 kPa (2,5 kgf/cm2 o bar, 36 psi)Pneumatico posteriore
250 kPa (2,5 kgf/cm2 o bar, 36 psi)
Di scorta
250 kPa (2,5 kgf/cm2 o bar, 36 psi)
Dimensioni della ruota18  8J
Coppia dadi ruote103 Nm (10,5 kgm)
